织物结构与设计第一章织物组织基本概念目的与要求机织物的概念、分类。
织物组织的基本概念和表示方法。
上机图的基本概念、穿综方法及组织图、穿综图、穿筘图和纹板图之间关系。
第一节机织物及其形成织物（fabric）是纤维（fiber），或纱线（yarn and thrrad），或纤维与纱线按照一定规律构成的片状（或展开后也成片状）集合物。
根据结构和加工原理的不同，它可分为机织物、针织物、非织造布和其它结构的织物。
这些织物按其用途均可为服装用织物（clothing fabric），装饰用织物（furnishing fabric）和产业用织物（industrial fabric）三大类，它们的制造统称织造（manufacfure of fabric）。
机织物（woven fabric）是平行于织物边（selvage）或与织物边成30O角的纵向排列的经纱（warp）和垂直于织物边的横向排列的纬纱（weft）按织物组织（weave）规律交织（interlace）成的片状集合物（flake assembly）。
机织物分类服装用机织物服装用机织物常根据原料类别、纱线是否练漂染色、织物花纹情况和织物幅宽等进行分类。
1.按构成织物的原料分1）纺织物（fabric of pure yarn）：系指经纬纱都是由同一种纤维制成的织物。
1、棉织物（cotton fabric）：如细布、府绸、卡其、华达呢等。
2、毛织物（wool fabric）：凡立丁、派力司、哔叽、贡呢、驼丝锦、麦尔登、女式呢等。
3、丝织物（filament yarn fabric）：由蚕丝、柞蚕丝、人造丝、化学纤维等长丝织物。
如电力纺、双绉、乔其纱、塔夫绸、桑波绫、天香绢、美丽绸等等。
4、苎麻织物（ramie fabric）：夏布、麻布等。
5、矿物性纤维织物：如石棉防火织物、玻璃纤维织物（glass fiber fabric）等。
6、金属纤维织物（metallic fiber fabric）：金属筛网等。
织物结构与设计第一章织物组织基本概念目的与要求机织物的概念、分类。
织物组织的基本概念和表示方法。
上机图的基本概念、穿综方法及组织图、穿综图、穿筘图和纹板图之间关系。
第一节机织物及其形成织物（fabric）是纤维（fiber），或纱线（yarn and thrrad），或纤维与纱线按照一定规律构成的片状（或展开后也成片状）集合物。
根据结构和加工原理的不同，它可分为机织物、针织物、非织造布和其它结构的织物。
这些织物按其用途均可为服装用织物（clothing fabric），装饰用织物（furnishing fabric）和产业用织物（industrial fabric）三大类，它们的制造统称织造（manufacfure of fabric）。
机织物（woven fabric）是平行于织物边（selvage）或与织物边成30O角的纵向排列的经纱（warp）和垂直于织物边的横向排列的纬纱（weft）按织物组织（weave）规律交织（interlace）成的片状集合物（flake assembly）。
机织物分类服装用机织物服装用机织物常根据原料类别、纱线是否练漂染色、织物花纹情况和织物幅宽等进行分类。
1.按构成织物的原料分1）纺织物（fabric of pure yarn）：系指经纬纱都是由同一种纤维制成的织物。
1、棉织物（cotton fabric）：如细布、府绸、卡其、华达呢等。
2、毛织物（wool fabric）：凡立丁、派力司、哔叽、贡呢、驼丝锦、麦尔登、女式呢等。
3、丝织物（filament yarn fabric）：由蚕丝、柞蚕丝、人造丝、化学纤维等长丝织物。
如电力纺、双绉、乔其纱、塔夫绸、桑波绫、天香绢、美丽绸等等。
4、苎麻织物（ramie fabric）：夏布、麻布等。
5、矿物性纤维织物：如石棉防火织物、玻璃纤维织物（glass fiber fabric）等。
6、金属纤维织物（metallic fiber fabric）：金属筛网等。
织物结构与设计第一章织物组织基本概念目的与要求机织物的概念、分类。
织物组织的基本概念和表示方法。
上机图的基本概念、穿综方法及组织图、穿综图、穿筘图和纹板图之间关系。
第一节机织物及其形成织物（fabric）是纤维（fiber），或纱线（yarn and thrrad），或纤维与纱线按照一定规律构成的片状（或展开后也成片状）集合物。
根据结构和加工原理的不同，它可分为机织物、针织物、非织造布和其它结构的织物。
这些织物按其用途均可为服装用织物（clothing fabric），装饰用织物（furnishing fabric）和产业用织物（industrial fabric）三大类，它们的制造统称织造（manufacfure of fabric）。
机织物（woven fabric）是平行于织物边（selvage）或与织物边成30O角的纵向排列的经纱（warp）和垂直于织物边的横向排列的纬纱（weft）按织物组织（weave）规律交织（interlace）成的片状集合物（flake assembly）。
机织物分类服装用机织物服装用机织物常根据原料类别、纱线是否练漂染色、织物花纹情况和织物幅宽等进行分类。
1.按构成织物的原料分1）纺织物（fabric of pure yarn）：系指经纬纱都是由同一种纤维制成的织物。
1、棉织物（cotton fabric）：如细布、府绸、卡其、华达呢等。
2、毛织物（wool fabric）：凡立丁、派力司、哔叽、贡呢、驼丝锦、麦尔登、女式呢等。
3、丝织物（filament yarn fabric）：由蚕丝、柞蚕丝、人造丝、化学纤维等长丝织物。
如电力纺、双绉、乔其纱、塔夫绸、桑波绫、天香绢、美丽绸等等。
4、苎麻织物（ramie fabric）：夏布、麻布等。
5、矿物性纤维织物：如石棉防火织物、玻璃纤维织物（glass fiber fabric）等。
6、金属纤维织物（metallic fiber fabric）：金属筛网等。

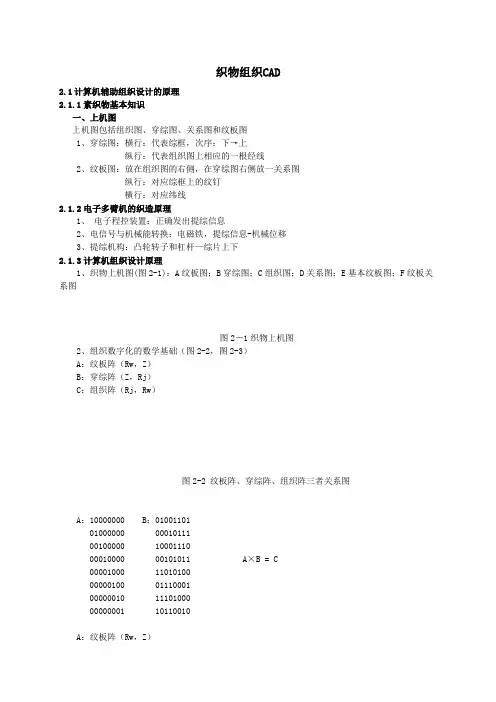

织物组织CAD2.1计算机辅助组织设计的原理2.1.1素织物基本知识一、上机图上机图包括组织图、穿综图、关系图和纹板图1、穿综图：横行：代表综框，次序：下→上纵行：代表组织图上相应的一根经线2、纹板图：放在组织图的右侧，在穿综图右侧放一关系图纵行：对应综框上的纹钉横行：对应纬线2.1.2电子多臂机的织造原理1、电子程控装置：正确发出提综信息2、电信号与机械能转换：电磁铁，提综信息-机械位移3、提综机构：凸轮转子和杠杆—综片上下2.1.3计算机组织设计原理1、织物上机图(图2-1)：A纹板图；B穿综图；C组织图；D关系图；E基本纹板图；F纹板关系图图2－1织物上机图2、组织数字化的数学基础（图2-2，图2-3）A：纹板阵（Rw，Z）B：穿综阵（Z，Rj）C：组织阵（Rj，Rw）图2-2 纹板阵、穿综阵、组织阵三者关系图A：10000000 B：0100110101000000 0001011100100000 1000111000010000 00101011 A×B = C00001000 1101010000000100 0111000100000010 1110100000000001 10110010A：纹板阵（Rw，Z）E：基本纹板图（J，Z）F: 纹板关系图（Rw，J）图2-3 纹板阵、基本纹板图、纹板关系图三者关系图F：10000000 E：0001000101000000 0010001100100000 0100011000010000 10001100 F×E = A00001000 0001100100000100 0011001000000010 0110010000000001 110010000000001000000100000010000001000000100000010000002.1.4素织物设计CAD的基本功能2.1.4.1特点1、设计组织的方便性，自动绘制上机图2、纱线线型、色彩的有效体现3、纱线外观、服用效果的预览4、工艺参数的输出，电子纹板2.1.4.2组织设计组织图设计可以通过设计纹板图和穿综图自动产生相应的组织图直接输入已经点好的组织图，系统自动将它分解出基本纹板，纹板排列图和穿综图，并能查看织物设计的整体效果以便修改。
参考答案
四、作图题 1.试画出
1
3线卡其织物的组织图,并画出采用飞穿法反织上机织造的上机图。
2．试设计五枚缎纹织物：经面缎纹采用S 捻股线作经纱；
3．试作
1212及2
4
变化纬重平组织的上机图，要求综框的负荷尽量相同。
4．试作
2
312变化方平组织的上机图。
5．分别绘制下列变化斜纹组织图。
（1）
3
11435↗为基础组织，Sj=2的急斜纹。
（2）
1
361↗为基础，Sw=2的缓斜纹。
（3）基础组织为
3
11113，Kj=10的经山形斜纹。
（4）基础组织为
2
113，Kw=10的纬山形斜纹。
（5）基础组织为
3
122，Kj=8，Kw=8的菱形斜纹。
（6）基础组织为
3
113，Kj=8，Kw=8的菱形斜纹（要求交界处清晰）。
（7）基础组织为
2
312，Kj=8，Sj=4的锯齿斜纹。
6． 以
2
21122斜纹为基础组织，以12根经纱构成右斜；9根经纱构成左斜；6根经
纱构成右斜；9根经纱构成左斜的规律排列经纱，绘作经山型斜纹组织的组织图。
7．以
2
213↗为基础组织，按下面经向飞数的变化作曲线斜纹，Sj 为1，1，0，1，0，
1，0，1，0，0，-1，0，-1，0，-1，0，-1，-1。
8．以
3
3斜纹组织为基础，按照连续4根经纱右斜；连续6根经纱左斜的规律作一破斜纹
组织的组织图。
9．已知某织物的基础组织为
1
22115↗，经纬纱密度为133×72，其斜纹线倾斜角度
为74°，试作织物的组织图。
（tg74°=3.5） ∵ tg74°=Sj*133/72=3.5 ∴ Sj=3.5*72/133=1.89≈2
10．以2/2↗为基础，画一菱形斜纹组织的上机图，Kj=Kw=8。
11．采用
2
2斜纹为基础组织，构作同一方向斜纹线为四条的芦席斜纹组织图。
32．以
4
4↗和
3
113↗为基础组织，绘一经螺旋斜纹组织。
12. 以
2
2↗和
2
2经重平组织为基础设计一个纵条纹组织，要求每条宽为2cm,织物经密
为240根/10cm ，写出经纱组织循环数计算过程并画出组织图。
计算每条根数：2×（240/10）=48根
经调整,
2
2↗经纱根数为47根；
2
2经重平组织为48根。
13．以六枚变则缎纹和平纹组织为基础设计一个纵条纹组织的上机图，并说明上机应注意的问题。
14．以下列组织为基础，分别作方格组织图。
方格组织的Rj 、Rw 自选。
（1）以
1
3斜纹为基础组织
（2）以5/2纬面缎纹为基础组织
15．在平纹组织（10×10范围内）的基础上，按照2
5纬面缎纹组织的规律增加组织点，
构作一个绉组织。
16．以
2
2经重平组织和
2
1↗为基础组织，经纱的排列比为1：1，用移绘法作绉组织的
上机图。
17．在平纹组织的基础上设计一个花式透孔组织，花型纹样为3
5纬面缎纹，每小格代表6
根经、纬纱。
18．利用反织法绘制纵凸条组织的上机图，基础组织为4
4纬重平，固结组织为平纹。
要
求凸条效应明显。
19．以平纹组织为基础作一网目组织，Rj=12，Rw=16。
要求含有两根对称形的网目经。
20．以
3
3↗组织为基础，经纬色纱排列均为1A1B1C ，求该组织的配色模纹图。
21．试作以
2
2为基础组织，Kj=4的破斜纹，色经色纬排列均为4A4B4A4C 的配色模纹图。
22．已知色纱排列和配色模纹如图所示，求作组织图。
（要求至少画四个不同的组织）
23．已知配色模纹如图所示，求作组织图。
（要求至少画四个不同的组织）
24．试作表面组织为58经面缎纹,里组织为3
1
斜纹，经纱排例比为1:1的经二重组织的上机图。
表组织 里组织 25．试作
1
3
斜纹为表面组织，八枚缎纹为里组织，经纱排列比为1:1的经二重组织及其经向截面图。
表组织 里组织
26．已知纬二重组织的表面组织和反面组织均为3
1
破斜纹，表、里纬纱排列比为1:1， 试作上机图及纬向截面图。
表组织 反组织 里组织 上机图
27．某刮绒织物采用纬二重组织，其表面组织为21↗，里组织为1
2↗，表、里纬纱排列比为1:1，试作组织图及纬向截面图。
表组织 里组织 纬二重
28．某表里交换纬二重组织，经纱采用白色，纬纱为1黑1白相间排列，表组织为
2
2
↗，
里组织为
1
3
↗，织物表面的花型图案如下所示，其中每一色块中有经纱4根，黑白纬纱各4根。
试作表里组织及组织图。
29．某纬二重组织，表反组织均为1/3↗斜纹组织，画出表里组织（里组织的起点要根据表组织正确确定）。
若纬纱采用两种颜色，排列比为1甲：1乙，要求在一个循环中组织图左半部显甲色，右半部显乙色，该组织循环纱线数为8
，画出组织图。
30．试作以
1
2
↗为基础组织的管状织物上机图及纬向截面图。
表组织反组织里组织调整起点
31．画一接结双层组织上机图，表里组织均为2/2斜纹，表里经纬纱线排列比为1:1，采用联合接结法。
32．画一接结双层组织的上机图，表组织为2/2↗斜纹，里组织为2/2方平，表里经纬纱线排列比为1:1，采用“下接上”接结法。
1
2 3 1 2
3
ⅠⅡⅢⅠⅡ
33．绘一双层表里换层组织的组织图，其基础组织为平纹，色经及色纬排列比均为1黑、1
白。
要求织物表面显示如图所示花型。
花型中最小的方格有表、里经纬纱各两根。
34. 已知某灯芯绒织物的地组织为2/1左斜纹，地纬:绒纬=1:2，R j =12，绒根为V 形固结，试作该织物组织图。
35. 已知某灯芯绒织物的地组织为平纹，地纬:绒纬=1:2，R j =12，绒根为V 形固结，试作该织物组织图。
为了克服绒根在反面突出易脱落，地组织改变为平纹变化组织，R j =14，再作新的组织图。
35．某长毛绒织物，以
2
2
纬重平为地组织；绒经W 形固结，绒经与地经排列比为1:2，每个组织循环中有2根绒经纱，绒经均匀固结，上下层投梭比为4:4，采用双层单梭口全起毛织造方法，试作该织物的上机图及经向截面图。
1 2 3 4 5 6 7 8 ⅠⅡ Ⅲ Ⅳ ⅤⅥ Ⅶ Ⅷ ab。
