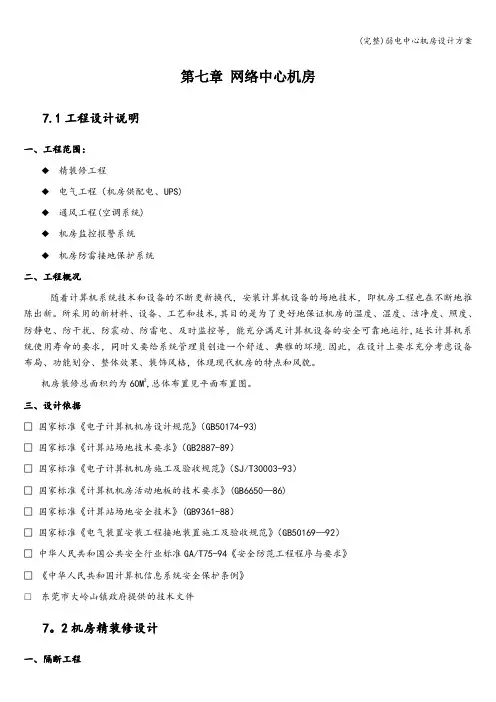

第七章网络中心机房7.1工程设计说明一、工程范围：◆精装修工程◆电气工程（机房供配电、UPS)◆通风工程(空调系统)◆机房监控报警系统◆机房防雷接地保护系统二、工程概况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。

所采用的新材料、设备、工艺和技术,其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行,延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境.因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。

机房装修总面积约为60M2,总体布置见平面布置图。

三、设计依据□国家标准《电子计算机机房设计规范》（GB50174-93)□国家标准《计算站场地技术要求》（GB2887-89）□国家标准《电子计算机机房施工及验收规范》（SJ/T30003-93）□国家标准《计算机机房活动地板的技术要求》(GB6650—86)□国家标准《计算站场地安全技术》(GB9361-88）□国家标准《电气装置安装工程接地装置施工及验收规范》（GB50169—92）□中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》□《中华人民共和国计算机信息系统安全保护条例》□东莞市大岭山镇政府提供的技术文件7。

2机房精装修设计一、隔断工程机房中的隔断采用不锈钢边框＆12mm厚钢化玻璃。

钢化玻璃隔断近年正逐渐引入到网络机房装修中.它具有隔音、隔热、耐压等特点,透视效果极佳,并增添机房的简练与豪华感。

整个机房四周的墙边、墙角均做防水处理.玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。

机房及办工区内隔断采用不锈钢大框玻璃隔断,隔断与天花、地板交接处装不锈钢角线，具体隔断位见平面布置图。

二、地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理.活动地板的种类较多，根据板基材料可分为:铝合金、全钢、中密度刨花板。

高校数字化校园弱电机房工程建设方案(详细规划)目录第1章弱电机房工程 (2)1.1系统概述 (2)1.2设计依据 (2)1.3设计原则 (3)1.4设计内容 (4)1.5各子系统的设计参数 (7)第1章弱电机房工程1.1系统概述在现代科学技术高度发展的社会里，计算机越来越广泛地应用于各个领域，计算机技术也在迅猛发展，但是计算机只有通过稳定、可靠的运行才能发挥其效益，而计算机的稳定、可靠运行要依靠计算机房（以下简称“机房”）的严格的环境条件，即机房温度、湿度、洁噪声、振动、静电、电磁干扰等条件及其控制精度，因此计算机房工程的设计与施工也日益被人们所重视起来。

计算机机房工程是一种涉及到空调、配电、自动检测与控制、抗干扰、综合布线、消防、建筑、装潢等多种专业的综合性产业。

根据新校区信息中心提供的资料、需求及现场的实际情况，对影响计算机稳定、可靠运行的各种因素的分析，我们在新校区信息中心机房工程的设计过程中应采用较为先进的设计思想，选用性能价格比突出的设备和材料，以使新校区信息中心机房既能满足当前的实际需要，又能适应将来的发展要求。

新校区网络中心机房暂考虑设在图文信息楼，网络机房约为200平方米，安防及广播机房也集中考虑在图文信息楼，安防机房约80平方，广播机房60平方，另外有线电视机房也考虑在图文信息中心楼12楼，约70平方。

一期的机房中考虑UPS电源、接地、地板提升、消防、装修和空调系统。

机房部分考虑如下：1.2设计依据《民用建筑电气设计规范》（JGJ/T16--92）《电气装置安装工程施工及验收规范》（GBJ32--82）（其中部分章节按90—92年的新版规范）《民用建筑设计防火规范》（GBJ45--82）《中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程设计规范》修订本《建筑与建筑群综合布线系统工程施工及验收规范》《智能建筑设计标准》《火灾自动报警系统设计》（GBJ116--92）《火灾自动报警系统施工及验收规范》（GB50116--92）《火灾自动报警系统安装使用规范》（中国工程标准化委员会标准）《二氧化碳火灾系统设计规范》（GB50193）《电子计算机机房设计规范》（GB50174--93）《电子计算机机房施工及验收规范》（SJ/T30003--93）《计算机房用活动地板技术条件》《建筑设计防火规范》《计算站场地安全要求》《供配电系统设计规范》《建筑防雷设计规范》《不间断电源设备》《不间断电源技术性能标定方法和试验要求》（现行国标电工标准）《电力系统谐波管理暂行规定》（能源部标准）《建筑物电气装置》（国际电工标准）《民用建筑照明设计标准》《工业企业照明设计标准》《工业管道工程施工及验收规范》（GBJ235）《低压流体输送用镀锌焊接钢管》（GB3091）1.3设计原则为了将某大学新校区信息中心机房建设成为一个既能满足当前的实际需要，又能适应将来的发展要求的智能化信息数据处理中心，设计过程中将遵循以下原则：✩科学系统性（安全性、可靠性、扩展性）计算机机房的设计和工程实施首先要体现科学性，即要严格按照国家现有的规范、标准来进行综合设计（或部分参照国际标准设计，主要指我国现有规范不足部分）；其次计算机机房的设计更要从多元系统性的角度来考虑。

机房弱电工程方案一、前言随着信息化和智能化的发展，各行各业对网络和通信设备的需求也越来越大。

机房作为网络和通信设备的核心场所，对弱电工程的需求也日益增加。

弱电工程是指在建筑电气工程中，除供电照明系统、燃气扑灭系统、消防系统和监控系统等强电系统外的其他有关电气系统，例如通信系统、保安系统等。

本文将对机房弱电工程方案进行详细说明。

二、机房弱电工程设计1. 机房选址机房选址是非常重要的，应尽量远离高压电缆、太阳能能源设施以及高电磁干扰的场所。

建议机房选址应远离高压电缆100米以上，对太阳能设备、电梯机房、变房应保持一定的距离。

2. 建筑及材料机房建筑应尽量使用抗电磁干扰的材料，如金属屏蔽墙、铁质门窗等。

机房本身应保持干燥、通风、防尘、防火、防电磁辐射。

3. 空调系统机房空调系统应选择高效的制冷设备，并根据机房的负荷情况合理规划空调的数量和布局，保证机房的温度和湿度符合设备工作要求。

4. UPS系统UPS系统是保障机房稳定供电的关键设备，建议选择双输入UPS系统，以确保机房供电不中断，同时应配备足够的蓄电池以应对断电时长。

5. 电源管理系统机房应配备电源管理系统，可以实时监测并控制机房的用电情况，提前预警并解决用电异常情况。

6. 网络设备布局网络设备的布局应尽量避免电源线与网络线交叉，并配备可靠的防雷设备和接地装置，以保证设备的稳定运行。

7. 监控与安防系统机房应配备监控摄像头、门禁系统、报警系统等设备，对机房的安全进行全方位的监控和保护。

8. 数据存储及备份机房应配备可靠的数据存储设备，并进行定期的数据备份，以防止数据丢失造成的损失。

9. 机房布线机房布线应尽量避免交叉和混杂，采用模块化设计，便于管理和维护。

10. 系统运维机房应配备专业的运维团队，进行日常的巡检、维护和保养，确保弱电设备的稳定运行。

三、弱电工程施工1. 材料选购施工前应选购符合供应商要求的材料，尤其是对于关键的弱电设备，应选用经过认证的可靠品牌产品。

弱电机房工程方案弱电机房工程方案是指用于存放各种弱电设备的一种特殊机房，其设计和建设需要考虑到合理布局、安全性、稳定性以及设备摆放等因素。

本文将从这些方面进行探讨，并提供一个完整的弱电机房工程方案。

一、工程方案总体设计弱电机房是为了存放弱电设备而建立的特殊机房，通常由机房区域、配电区域和机柜区域组成。

在工程方案总体设计中，需要考虑到以下几个关键要素：1. 机房区域的大小和位置。

机房区域的大小需要根据具体的设备数量和机柜布局来确定，同时也要考虑到通风散热和维修通道等因素。

机房的位置应考虑到避免其他干扰因素，例如噪声和尘土等。

2. 配电区域的设计。

配电区域应设置在机房区域的一侧，并且要有足够大小的电柜和电源支持，并且要遵循相关的电气安全标准。

3. 机柜区域的布局。

机柜区域是存放弱电设备的关键区域，需要合理安排机柜的位置和间距，以便于设备的安装和维护。

同时还要考虑到机柜的通风和散热问题，避免设备过热。

4. 空调和通风系统的设计。

弱电设备对温度和湿度非常敏感，因此需要安装适当的空调和通风系统，以保持机房的稳定温度和湿度。

二、工程方案具体实施细节在工程方案的具体实施细节中，需要考虑到以下几个方面：1. 安全防护系统的设计。

弱电机房是存放重要设备的地方，需要设置相应的安全措施，例如门禁系统、监控系统和消防系统等。

2. 电源系统的设计。

弱电设备对电源的稳定性要求较高，因此需要设计可靠的电源系统，并且要有备用电源以防止停电情况。

3. 接地系统的设计。

弱电设备需要良好的接地系统以确保安全运行，因此需要进行接地系统的设计和铺设。

4. 照明系统的设计。

机房内需要有适当的照明系统以方便操作和维修。

5. 设备布线和标识的设计。

弱电设备的布线需要遵守相关的标准和规范，并且应使用合适的标识进行标记，以方便管理和维护。

6. 其他配套设施的规划。

根据具体的需求，可以考虑设置备用设备、监控室、维修工作台等其他配套设施。

三、工程方案应用弱电机房工程方案适用于各种场景，例如企事业单位、医院、学校、商场等。

弱电机房详细方案一、房间布局1.根据机房设备的安装需求，确定机柜的布置位置和数量。

2.根据通风和散热的要求，将机柜布置在合适的位置，保证设备的运行稳定性。

3.根据设备的布置，确定通线槽的位置和数量，以便于布线和维护。

二、安全设施1.安装监控设备，保证对机房内部和周围的安全监控。

2.安装门禁系统，限制非授权人员进入机房。

3.安装温度和湿度监控设备，保证机房内的环境条件符合设备的要求。

三、通风和散热1.安装合适数量和位置的通风设备，保证机房内空气流通。

2.安装散热设备，如风冷或水冷系统，保证设备的散热效果。

四、供电系统1.根据机房设备的功率需求和备用要求，确定供电系统的容量和布局。

2.安装UPS设备，保证设备在断电时可以正常运行。

3.配备备用发电机，以备不时之需。

五、消防设施1.安装自动报警系统，保证及时发现火灾情况。

2.配备灭火设备，如灭火器或消防喷淋系统。

六、机柜布线和标识1.将机柜内的设备进行布线，确保连接正确。

2.对布线进行标识，方便日常维护和故障排除。

七、地板和墙面处理1.选择耐磨、防静电的地板材料，以减少静电对设备的影响。

2.选择耐腐蚀、隔热的墙面材料，以保护设备免受外界环境的影响。

八、设备维护和管理1.制定机房设备的日常维护计划，包括清洁、检查、固定等。

2.对设备进行定期检修和维护，确保机房设备的正常运行。

3.建立机房设备管理制度，规范设备的使用和维护。

九、防雷与接地1.根据机房所在地的雷电频率和强度，采取相应的防护措施。

2.对机房进行接地处理，提高设备的稳定性和安全性。

总结起来，一个好的弱电机房方案需要考虑到房间布局、安全设施、通风散热、供电系统、消防设施、机柜布线和标识、地板和墙面处理、设备维护和管理以及防雷与接地等方面。

通过合理的规划和设计，可以确保弱电机房的安全、稳定运行。

弱电中心机房设计方案弱电中心是指传输数据和电力信号的机房，主要包括计算机设备、通信设备、网络设备和监控设备等。

设计一个符合实际需求的弱电中心机房，需要考虑以下几个方面：1.机房规模和布局：根据实际需求确定机房的规模，包括设备数量和尺寸。

考虑到设备的通风和散热需要，机房应具备合适的面积和高度。

合理布局设备，确保通风顺畅、安全可靠。

此外，需要根据设备的安装位置和布线要求，规划合理的电源和网络布局。

2.环境控制系统：为了保证设备的正常运行，机房应具备合适的温度、湿度和灰尘控制系统。

应选择合适的空调设备，保持机房温度在适宜范围内，同时避免湿度过大或过小。

对于灰尘控制，可设置过滤器和空气净化系统。

3.电源系统：应根据设备的功耗需求和持续供电的要求，设计合理的电源系统。

主要包括主干配电系统、UPS（不间断电源）和发电机组等。

主干配电系统应具备合适的容量和可靠性，能够满足设备的供电要求。

UPS可为设备提供短时间的备用电源，保证设备在突发断电时能正常运行。

发电机组则用于长时间停电时提供电源。

4.控制和管理系统：机房应设置合理的监控和管理系统，监测设备的运行状态、温度、湿度等关键指标，并及时报警。

可选择适合的监控设备，如温湿度传感器、烟雾报警器和安全摄像头等，通过网络连接到数据中心，方便管理人员随时掌握机房情况。

5.防火和安全系统：机房是设备较集中的区域，防火和安全措施非常重要。

应设置适当的消防设施，如自动喷水系统、气体灭火系统和烟雾探测器等。

此外，还要加强安全控制，实施门禁系统、监控系统和安全巡逻等，确保机房的安全。

6.机房布线和机架安装：布线应按照标准规范进行，确保各种信号的传输质量。

合理规划电源线路、网络线路和信号线路的布设，避免干扰和混杂。

机架安装要符合设备的尺寸和重量要求，稳固可靠，方便设备的安装和维护。

总之，设计一个符合实际需求的弱电中心机房，需要综合考虑设备数量、环境控制、电源系统、监控和管理系统、防火和安全系统以及机房布线和机架安装等方面的要求。

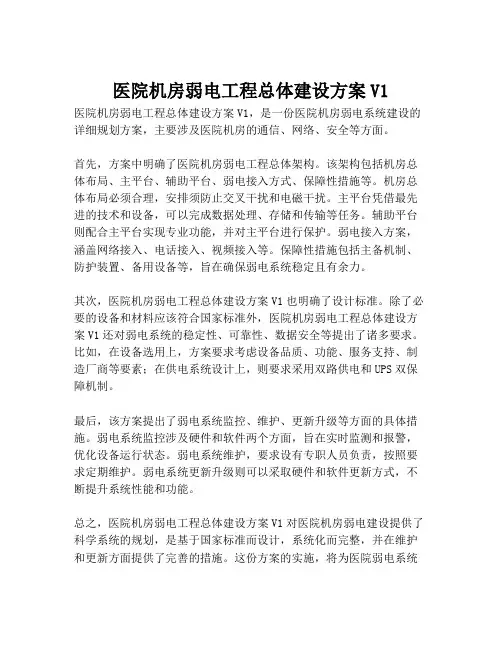

医院机房弱电工程总体建设方案V1医院机房弱电工程总体建设方案V1，是一份医院机房弱电系统建设的详细规划方案，主要涉及医院机房的通信、网络、安全等方面。

首先，方案中明确了医院机房弱电工程总体架构。

该架构包括机房总体布局、主平台、辅助平台、弱电接入方式、保障性措施等。

机房总体布局必须合理，安排须防止交叉干扰和电磁干扰。

主平台凭借最先进的技术和设备，可以完成数据处理、存储和传输等任务。

辅助平台则配合主平台实现专业功能，并对主平台进行保护。

弱电接入方案，涵盖网络接入、电话接入、视频接入等。

保障性措施包括主备机制、防护装置、备用设备等，旨在确保弱电系统稳定且有余力。

其次，医院机房弱电工程总体建设方案V1也明确了设计标准。

除了必要的设备和材料应该符合国家标准外，医院机房弱电工程总体建设方案V1还对弱电系统的稳定性、可靠性、数据安全等提出了诸多要求。

比如，在设备选用上，方案要求考虑设备品质、功能、服务支持、制造厂商等要素；在供电系统设计上，则要求采用双路供电和UPS双保障机制。

最后，该方案提出了弱电系统监控、维护、更新升级等方面的具体措施。

弱电系统监控涉及硬件和软件两个方面，旨在实时监测和报警，优化设备运行状态。

弱电系统维护，要求设有专职人员负责，按照要求定期维护。

弱电系统更新升级则可以采取硬件和软件更新方式，不断提升系统性能和功能。

总之，医院机房弱电工程总体建设方案V1对医院机房弱电建设提供了科学系统的规划，是基于国家标准而设计，系统化而完整，并在维护和更新方面提供了完善的措施。

这份方案的实施，将为医院弱电系统的建设提供坚实可靠的保障，为医疗工作提供更加稳定、流畅的技术保障。

《机房建设弱电工程设计方案》一、前言随着信息化时代的到来，信息技术在各个行业中得到了广泛应用，机房作为信息系统的核心设施，其建设和设计尤为重要。

弱电工程作为机房建设中的重要组成部分，负责布线、机柜、UPS、监控等设备的安装和调试，对于机房的正常运行起着关键作用。

本文就机房建设弱电工程设计方案进行详细介绍。

二、设计方案1.布局设计机房弱电工程的布局设计应充分考虑机房的实际情况，合理确定布线通道、机柜摆放位置等。

一般来说，机房应划分为冷热通道，弱电设备和线缆应按照机柜进行分类，避免混乱。

另外，应留出足够的操作空间，方便维护和调试。

2.设备选型在弱电工程中，设备选型是至关重要的一环。

应选择性能稳定、品质可靠的设备，如UPS、交换机、监控设备等。

特别是UPS的选型应考虑机房设备的功耗和备用时间，以确保在停电情况下系统能够正常运行。

3.布线设计布线是弱电工程中最为重要的一环，直接影响到机房各设备之间的连接和数据传输速度。

在进行布线设计时，应根据机房的实际情况合理规划走线路径和长度，避免走线过长和过多拐角导致信号衰减。

同时，应预留足够的备用线路，以应对未来可能的扩建和调整。

4.接地设计接地是机房建设中一个经常被忽视但至关重要的环节。

良好的接地设计能有效防止设备因静电等原因受到损坏，确保系统的稳定运行。

应根据机房的实际情况进行接地设计，选用合适的接地设备和方案。

5.防护设计机房作为信息系统的核心设施，具有重要意义，因此在弱电工程设计中，应考虑到防火、防水、防盗等安全防护措施。

选用防火材料、防水设备和监控摄像等设备，确保机房设备的安全运行。

6.环境控制设计机房的环境控制设计对于设备的运行稳定性至关重要。

应合理选择空调设备、温湿度探测监控设备等，确保机房内部的温度和湿度处于适宜的范围。

7.监控系统设计监控系统是机房建设弱电工程设计中的重要组成部分，可以实时监控机房设备的运行状态和环境情况，及时发现并解决问题。

应选择稳定可靠的监控设备，建立完善的监控系统，保障机房设备的安全运行。

第一章工程概述1.1工程概况项目名称：XXXXXXXXXXXXXXXXXX机房建置工程项目项目地点：市XXX总部大楼机房位于三楼办公区之西南侧,面积约为110平方米,分为三个功能区域，分别为主设备机房、电池间及消防钢瓶室。

根据机房的需求，本次设计主要包括以下各子系统：1)装修工程，主要包括机房区域的地面工程、顶面工程、墙面工程、门窗及其他工程；2)电力系统，要包括配电箱柜、配电电缆、机房照明、强电桥架；3)UPS系统，包括机房所使用的UPS设备及其电池等附属设备等。

4)防雷接地工程，主要包括机房区域的防雷、接地系统；5)精密空调系统：包括机房区域的精密空调；6)新风系统：包含机房内部新风系统；7)环控系统，包括机房区域的温湿度、供配电、门禁、UPS设备、视频监控、空调、消防、漏水的监控；8)综合布线，包含机房的服务器机柜和列头柜之间的配线工程；9)冷热通道机柜系统，包含机柜系统及冷通道封闭组件；10)FM200自动灭火系统，包含机房区域的七氟丙烷气体消防系统建设。

1.2设计原则在进行机房工程设计时，主要遵循以下原则：实用性和先进性机房基础设施采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力。

在使用先进技术的基础上来确保其实用性。

以适应未来信息产业业务的发展和技术升级的需要。

安全可靠性为保证各项业务应用需要机房提供高可靠性的保障，要对机房的布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。

在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全可靠性。

标准化标准化是非常关键的。

在机房系统结构设计，基于国际标准和国家有关标准，包括各种建筑、机房设计标准，电力电气保障标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。

机房供配电及不间断电源系统工程1、要求概述该系统主要包括：市电及UPS供配电系统；设备供电插座，辅助维修电源插座；市电照明、UPS应急照明；及机房配电管线的敷设。

机房供配电引大楼2路市电或者1路市电加1路柴油发电机组输出电路至配电一体柜。

配电一体柜输出给市电设备及UPS系统，再向各系统设备供电。

机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷，网络设备、环境监控、应急照明等系统设备从UPS取电，精密空调、普通照明、新风、维修电源等辅助设备直接从配电一体柜取电。

2、技术参数要求2.1电缆入户工程由大楼市电配电房或者柴油发电机房各引入1路三相五线制电缆（规格≥YJV-4*50+1*35，视机房配电设计而定）至机房综合配电柜，为机房的用电设备供电。

2.2配电系统本项目共需配置综合配电一体柜2个，智能列头柜2个，具体要求如下：2.3综合配电柜要求：机房配电一体柜根据用途设计，各路供电要准确、可靠。

不同性质的供电对象不宜放在一个箱内控制。

配电一体柜要留有备用电路，作为机房设备扩充时用电。

●基本要求：配电柜主要电气元器件产品应符合国家强制性认证要求，并提供有效的3C认证证书和试验报告。

●配电柜要求：（1）配电柜体采用知名品牌，采用冷轧钢板，框架及内层隔板均采用镀锌板，厚度标准为2.0mm，且组装牢固；柜体的前、后门为网孔通风散热，柜体正面柜门应安装钢质隔板。

（2）各类配电柜的进出线方式符合现行国家标准、技术标准和规范。

（3）柜体防护等级至少IP20。

（4）能够正面维护或背面维护。

（5）配置防雷器,具有防雷器故障报警功能，并可集成到动环监控系统。

（6）元件部分选用国际知名品牌，符合IEC 60947国际标准和GB14048国家标准；配电柜内部一次元器件的品牌必须统一，除特殊说明外，1000A以上电流等级采用框架断路器，1000A及以下采用塑壳断路器，配电柜63A 及以下断路器全部采用微型断路器，63A以上（及主要设备）断路器采用塑壳断路器。

机房弱电建设工程施工方案一、工程概况1.1 项目背景随着信息技术的飞速发展和各种新兴技术的不断涌现，弱电系统在现代建筑中的作用越来越重要。

弱电系统主要包括通信、安防、监控等设备，针对建筑内部的数据线路、通信线路等，是建筑物内部信息流畅运行的关键设施。

机房作为弱电系统的重要设施之一，起着数据存储、处理和传输的重要作用。

本项目拟对某机房进行弱电系统建设，以满足其日益增长的数据传输需求和信息技术更新换代的要求。

1.2 项目内容本项目主要包括对机房弱电系统的设计、施工、调试和验收等工作。

具体包括以下几个方面的内容：（1）设计阶段：对机房弱电系统进行全面的规划和设计，确定设备布置、线路走向、安全设施等。

（2）施工阶段：按照设计方案进行弱电系统的施工，包括线路敷设、设备安装、接线工作等。

（3）调试阶段：对已完成的弱电系统进行调试和优化，确保其正常运行并满足设计要求。

（4）验收阶段：对已建设完成的弱电系统进行全面的验收，确保其符合相关标准和规范。

二、工程设计方案2.1 设计依据本项目的设计依据主要包括国家相关标准、行业规范和建筑设计要求，同时结合实际情况进行合理的设计。

（1）国家相关标准：《建筑电气设计规范》（GB 50057-2010）等。

（2）行业规范：《计算机机房弱电系统设计规范》等。

2.2 设计原则（1）安全性原则：确保弱电系统的安全性，防止发生火灾、触电等意外。

（2）可靠性原则：确保弱电系统的设备、线路等具有良好的可靠性，保障系统的正常运行。

（3）灵活性原则：设计考虑到未来技术的更新换代和系统的扩展性，以便适应未来的发展需求。

（4）经济性原则：在保证系统质量的前提下，尽可能减少投资，提高资源利用效率。

2.3 设计内容（1）弱电系统布置图：包括机房内弱电设备的布置位置、线缆路径等。

（2）线缆敷设图：包括各种线缆的敷设路径、敷设方式等。

（3）融合布线设计：考虑到未来的技术发展和系统扩展的需要，设计融合布线方案，确保系统的灵活性。

机房弱电工程设计方案机房弱电工程设计主要包括：机房综合布线系统、机房监控系统、机房门禁、机房配电线路布线以及防雷和接地系统。

机房综合布线系统设计机房综合布线系统为机柜与机柜之间、机柜服务器与信息终端之间、机房内部与机房外部之间通信的互连提供了一个高速连接的平台，使信息能够准确、髙速地在各种型号的计算机、服务器、终端设备以及各种通信设备之间传递，以数据信号传输为主，语音信号传输为辅，并可兼顾其他弱电信号的传输.布线系统分为非屏蔽布线系统和屏蔽布线系统。

1.非屏蔽布线系统设计的要点1）A、B级和C级机房的辅助房间、支持区的布线配置,按照现行国家标准《综合布线系统工程设计规范》（GB/T 50311）中规定的其他工作区配置进行设计.2) 为保证主机房（数据中心、运营商网络、云计算）的网络系统运行稳定可靠，A、B 级机房的交换机和服务器链路（设备线缆、跳线和配线设备）采用多模或单模光缆，并留有备份；其数据传输率为万兆或十万兆。

3) C级机房的交换机和服务器链路（设备线缆、跳线和配线设备）采用多模、单模光缆或六类4对(8芯）对绞电缆,并留有备份;其数据传输率为千兆或万兆。

4) 承担语音业务的主干子系统采用（类或五类4对（8芯)对绞电缆.5）配线机柜安放的具体位置要方便开启，便于以后的扩充及维护。

6) 线缆放人机柜中要防止电磁场对布线系统的干扰，机柜要接地。

7〉布线系统中线缆要用同一特性阻抗线缆；光缆要用同一芯径、同模的光缆.8) 当线缆铺设在隐蔽通风空间(如吊顶内或地板下）时,线缆易受到火灾的威胁或成为火灾的助燃物，且不易察觉，故在此情况下,应对线缆采取防火措施.9) 机房布线系统与本地公用电信网络互联互通时，主要考虑对不同电信运营商的选择和系统出口的安全.对于重要的电子信息系统机房,设置的网络与配线端口数量应至少满足两家以上电信运营商互联的需要，使得用户可以根据业务需求自由选择电信运营商.各家电信运营商的通信线路应采取不同的铺设路径，以保证线路的安全.2。

弱电通信机房信息化整体建设方案引言：随着信息技术的不断发展和普及，弱电通信机房作为企业信息化建设的基础设施，承担着网络、通信和数据中心的重要职责。

为了提高机房的信息化水平和整体运营效率，本方案旨在对弱电通信机房进行全面信息化整体建设。

一、需求分析1.1机房信息化整体建设目标机房信息化整体建设的目标是提高机房的安全性、可靠性、可管理性和可扩展性，实现机房运维的智能化和自动化，提高数据中心的运营效率和服务质量。

1.2机房信息化整体建设需求（1）网络通信设备：包括路由器、交换机、防火墙等设备，用于实现内网和外网的连接和通信。

（2）安全管理系统：包括门禁控制、视频监控、入侵检测等设备，用于保障机房的安全性。

（3）电力供应系统：包括UPS、发电机组等设备，用于保障机房的稳定供电。

（4）环境监测系统：包括温湿度、烟雾、水浸等监测设备，用于监控机房的环境状况。

（5）机房管理软件：包括IT资产管理、故障管理、变更管理等软件，用于实现机房的运维和管理。

二、解决方案2.1基础设施建设（1）网络通信设备：选择性能优越、稳定可靠的设备，根据机房规模和需求进行布局和部署，实现内网和外网的连接和通信。

（2）安全管理系统：安装门禁控制、视频监控和入侵检测设备，实现对机房的安全管理和监控。

（3）电力供应系统：配置UPS和发电机组，实现机房的稳定供电，保障机房的运行。

（4）环境监测系统：安装温湿度、烟雾、水浸等监测设备，实时监控机房的环境状况，防止设备故障和安全事故的发生。

（5）机房管理软件：选择适合机房管理的软件，实现对IT资产的管理、故障的处理和变更的管理，提高机房的运维效率。

2.2数据中心建设（1）服务器设备：根据业务需求选择合适的服务器设备，进行合理的分布和部署，提高数据中心的运行效率和响应速度。

（2）存储设备：选择高性能的存储设备，实现数据的高速访问和备份，保证数据的安全和完整性。

（3）虚拟化技术：采用虚拟化技术，提高服务器资源的利用率，降低数据中心的运行成本。

一套完整的弱电工程机房建设设计方案弱电工程机房是现代企业和机构的核心设施之一，用于存放和管理各种弱电设备和系统，包括网络设备、服务器、通信设备、安防设备、UPS电源等。

下面是一套完整的弱电工程机房建设设计方案。

一、机房选址与布局1.选址：机房应选在建筑物的地下室或高层楼层，确保安全性和防火性能。

2.布局：机房的布局应合理，包括机架、机柜、走道、电源等设备的安排，保证机房的通风、隔热和防尘效果。

二、机房结构设计1.墙面：机房的墙面应使用防火材料，如钢板或防火涂料。

2.地板：机房的地板应使用防静电地板，以防止静电对设备的损害。

3.天花板：机房的天花板应使用防尘、隔热材料，同时能够容纳空调和散热设备。

三、供电系统设计1.主电源：机房应有稳定的主电源，并设置主断路器和电能计量装置。

2.UPS电源：机房应配备UPS电源，以保证设备在停电时仍能正常工作，并设置UPS电池的冗余备份。

3.配电箱：机房应设置配电箱，将电能分配到各个设备和系统，并配备空调、服务器等设备的电源插座。

四、空调系统设计1.制冷能力：机房的空调系统应具备足够的制冷能力，以保持机房的恒温、恒湿环境。

2.空调布局：机房应设置足够数量和适当位置的空调设备，以保证机房内的空气流通和温度均匀。

3.热量排放：机房的空调系统应有良好的热量排放设计，将机房内产生的热量及时排除，以保证设备的正常运行。

五、网络设计1.网络布线：机房应有清晰的网络布线设计，包括主干布线和水平布线，以便将各个设备连接在一起。

2.电缆管理：机房应设置电缆槽和电缆托盘，对电缆进行良好的管理，以方便维护和更换。

3.网络设备：机房应配备足够数量和高性能的网络设备，以满足通信需求。

六、安防系统设计1.监控系统：机房应配备监控系统，包括摄像头、录像机等设备，对机房进行实时监控。

2.门禁系统：机房应设置门禁系统，只允许授权人员进入机房，确保机房的安全性。

3.火灾报警系统：机房应配置火灾报警系统，及时发现并报警消防部门。

XXX網路技術有限公司YYYY中心工程方案設計及報價編制說明一概况 (2)二指导思想 (3)三、设计依据 (5)四、建筑平面 (5)五、机柜布置 (6)六、电气 (7)七、空调 (9)八、消防 (11)九、监控 (12)十、综合布线 (13)十一、室内装饰 (20)十二、有关几个问题的说明和建议 (22)附件一、機房場地設備集中監控系統設計說明附件二、綜合佈線系統設計方案一概況1 工程名稱: XXX網路技術有限公司YYYY中心工程2 位置:3 工程範圍(1) 工程專案:建築平面、標準機櫃佈置、電氣（供配電、UPS電源、照明、接地、防雷）、空調與新風、消防（報警、滅火）、安保（門禁、漏水測報、監控）、綜合佈線及室內裝飾。

(2) 工程總建築面積：594.36 m2（按軸線計算，不含樓電梯間），機房室內淨高2.2M。

4 現場條件分析原建築層高3.10M，鋼筋混凝土梁板柱結構。

將原建築改建為數據中心，經分析存在以下需要特別關注的制約條件：(3) 機房淨高偏低。

原建築淨高在主梁底處為2.65M，在次梁底處為2.70M。

力爭機房淨高不低於2.20m。

並注意進行平面分割和色彩等處理以改善房間狹長與淨高偏低而造成的壓抑感。

(4) 機房位於建築的頂層，要注意防潮、防滲漏、保溫。

(5) 沿c軸南側和11軸西側梁下吊有一條消防主管對機房室內淨高等的影響。

(6) 在7—10軸每個開間的中部有一組鑄鐵通氣管及結構風道，要妥善處理。

5 報價編制本概算報價按北京市96年概算定額和有關收費標準進行編制。

詢價中包括材料費、人工安裝費、機械費、運輸費、保管費和材料損耗費在內。

二指導思想（一）首先必須滿足用戶的原則要求，為用戶提供：1、高品質、商業化網路服務數據中心的中心任務是為用戶提供高品質的商業化網路服務。

通常為用戶提供網路服務資源和網站系統管理服務。

數據中心可按各類用戶的不同需求，提供不同方式的網路服務資源。

對無自備伺服器的用戶，為減少一次性投資，可選擇利用數據中心的網路資源，採取整機租用並安裝相應的應用系統方式，即可廉價而迅速地獲得高品質的網路服務。

机房弱电工程设计方案一、背景和概述随着信息技术的快速发展，在现代社会中，机房成为了各行各业不可或缺的一部分。

机房是存放电脑、服务器等设备的房间，为了保证机房设备的正常运行，机房弱电工程设计至关重要。

本文将就机房弱电工程的设计方案进行详细介绍。

二、设计目标1.提供稳定可靠的电力供应。

机房中的设备对电力质量要求很高，因此应充分考虑供电系统的可靠性和稳定性，以确保设备的正常运行。

2.提供高速可靠的网络连接。

机房需要连接外部网络，为了提高数据传输速度和稳定性，应部署高速的网络设备和优化网络结构。

3.提供有效的安全措施。

由于机房内存放了重要的设备和数据，应采取一系列的安全措施，如视频监控、门禁系统等，确保机房的安全。

4.提供高效的通风和散热系统。

机房内设备运行时会产生大量热量，为了保证设备的正常运行，应设计合理的通风和散热系统，维持适宜的温度。

5.提供方便的管理和维护。

机房设备众多，管理和维护较为困难，应设计合理的布局和机房管理系统，方便管理人员进行维护和监控。

三、实施方案1.供电系统设计（1）机房应设计备用电源系统，如UPS（不间断电源）和发电机组，以备发生突发停电情况时保持机房电力供应不间断，并能持续供电一段时间。

（2）使用稳定可靠的电源线路，避免电压波动和电流过载的影响，确保设备的正常运行。

（3）为重要设备配置稳定电源插座，防止设备因电压不稳导致的损坏或故障。

（4）设置独立的防雷系统，以防止雷击对机房设备和供电系统造成损坏。

2.网络连接设计（1）选择高速可靠的网络设备，如交换机、路由器等，以提供高效的数据传输速度和稳定性。

（2）设计合理的网络拓扑结构，避免网络拥堵和单点故障，提高网络的可靠性。

（3）设置防火墙和入侵检测系统，保护机房网络安全，防止未经授权的访问和攻击。

3.安全措施设计（1）安装视频监控系统，覆盖机房的各个角落，实时监控机房的安全状况。

（2）设置门禁系统，只允许授权人员进入机房，有效防止非法入侵。

弱电机房施工方案简单版1. 引言弱电机房是现代建筑中非常重要的设施之一，用于安装和维护各类弱电设备。

本文档旨在提供一个简单的弱电机房施工方案，以帮助工程师和施工人员在设计和建设过程中合理规划和实施。

2. 设计要求在开始施工之前，需要明确以下设计要求：•机房位置：选择一个适当的位置作为弱电机房，要离主要电源较近，方便供电和维护。

•空间大小：根据需要容纳的设备数量和机房功能，确定合适的机房面积。

通常，一个小型弱电机房应至少有15平方米的空间。

•通风和散热：弱电设备在工作时产生一定的热量，因此机房需要合理设计通风和散热系统，确保设备正常运行。

•安全性：为了保护弱电设备的安全，机房应具备防火、防潮、防尘等基本安全措施。

3. 施工步骤基于上述设计要求，以下是一个简单的弱电机房施工步骤：步骤一：准备工作在开始施工之前，需要进行一些准备工作，包括但不限于：1.确定机房位置，并进行检查，确保该位置满足设计要求。

2.编制施工计划和时间表，确保施工进度和质量可控。

3.准备所需的材料和设备，例如墙砖、钢筋、水泥、电线管等。

步骤二：施工机房墙体1.根据设计要求和机房大小，确定墙体的尺寸和数量。

一般情况下，墙体宜采用砖混结构，厚度不少于100毫米。

2.使用水泥和砂浆将墙砖粘结在一起，确保墙面平整，并设置好门窗洞口。

3.在墙体内部设置合适的空气孔或通风窗，以确保机房的通风和散热。

步骤三：铺设地面和天花板1.铺设坚固的地面，通常采用水泥混凝土。

确保地面平整并且耐磨。

2.设置天花板，通常采用石膏板或金属板。

确保天花板能够承重并且美观。

步骤四：电气布线1.根据设备需求和设计规范，进行电气布线。

确保合理的电缆走线和接地。

2.安装电线管和接线盒，对电线进行细致的布置和连接，确保安全可靠。

步骤五：设备安装和调试1.安装所需的弱电设备，包括但不限于网络设备、视频监控设备、传感器等。

2.进行设备的接线和调试，确保设备运行正常，并进行必要的调整和测试。

弱電網路中心機房7.1工程設計說明一、工程範圍：精裝修工程電氣工程（機房供配電、UPS）通風工程（空調系統）機房監控報警系統機房防雷接地保護系統二、工程概況隨著電腦系統技術和設備的不斷更新換代，安裝電腦設備的場地技術，即機房工程也在不斷地推陳出新。

所採用的新材料、設備、工藝和技術，其目的是為了更好地保證機房的溫度、濕度、潔淨度、照度、防靜電、防干擾、防震動、防雷電、及時監控等，能充分滿足電腦設備的安全可靠地運行，延長電腦系統使用壽命的要求，同時又要給系統管理員創造一個舒適、典雅的環境。

因此，在設計上要求充分考慮設備佈局、功能劃分、整體效果、裝飾風格，體現現代機房的特點和風貌。

機房裝修總面積約為60M2，總體佈置見平面佈置圖。

三、設計依據□國家標準《電子電腦機房設計規範》(GB50174-93)□國家標準《計算站場地技術要求》(GB2887-89)□國家標準《電子電腦機房施工及驗收規範》(SJ/T30003-93)□國家標準《電腦機房活動地板的技術要求》(GB6650-86)□國家標準《計算站場地安全技術》(GB9361-88)□國家標準《電氣裝置安裝工程接地裝置施工及驗收規範》(GB50169-92)□中華人民共和國公共安全行業標準GA/T75-94《安全防範工程程式與要求》□《中華人民共和國電腦資訊系統安全保護條例》東莞市大嶺山鎮政府提供的技術檔7.2機房精裝修設計一、隔斷工程機房中的隔斷採用不銹鋼邊框&12mm厚鋼化玻璃。

鋼化玻璃隔斷近年正逐漸引入到網路機房裝修中。

它具有隔音、隔熱、耐壓等特點，透視效果極佳，並增添機房的簡練與豪華感。

整個機房四周的牆邊、牆角均做防水處理。

玻璃與吊頂、地板交接處安裝亞光不銹鋼踢腳板線。

機房及辦工區內隔斷採用不銹鋼大框玻璃隔斷，隔斷與天花、地板交接處裝不銹鋼角線，具體隔斷位見平面佈置圖。

二、地面工程機房地板採用架空地板，為使水泥砂漿地面達到不起塵、不產塵、保證空調送風系統的空氣潔淨度，地面需要先涮防塵漆做防塵處理。
