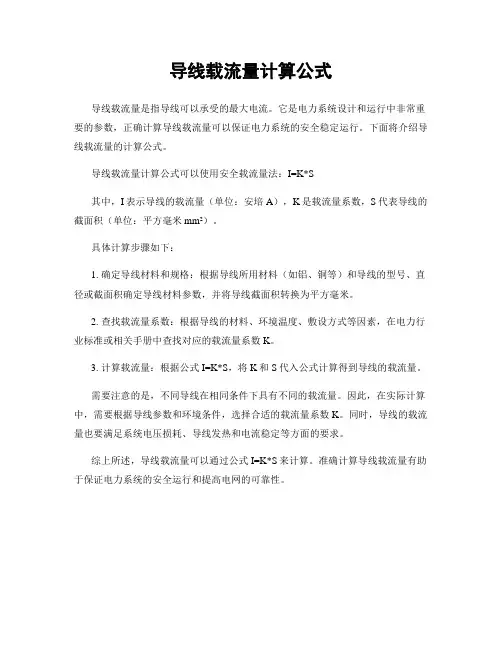

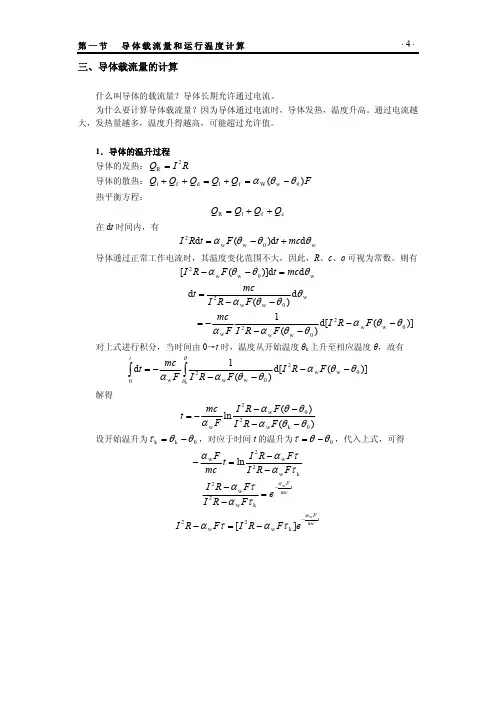

导线载流量计算公式
导线载流量是指导线可以承受的最大电流。

它是电力系统设计和运行中非常重要的参数，正确计算导线载流量可以保证电力系统的安全稳定运行。

下面将介绍导线载流量的计算公式。

导线载流量计算公式可以使用安全载流量法：I=K*S
其中，I表示导线的载流量（单位：安培A），K是载流量系数，S代表导线的截面积（单位：平方毫米mm²）。

具体计算步骤如下：
1. 确定导线材料和规格：根据导线所用材料（如铝、铜等）和导线的型号、直径或截面积确定导线材料参数，并将导线截面积转换为平方毫米。

2. 查找载流量系数：根据导线的材料、环境温度、敷设方式等因素，在电力行业标准或相关手册中查找对应的载流量系数K。

3. 计算载流量：根据公式I=K*S，将K和S代入公式计算得到导线的载流量。

需要注意的是，不同导线在相同条件下具有不同的载流量。

因此，在实际计算中，需要根据导线参数和环境条件，选择合适的载流量系数K。

同时，导线的载流量也要满足系统电压损耗、导线发热和电流稳定等方面的要求。

综上所述，导线载流量可以通过公式I=K*S来计算。

准确计算导线载流量有助于保证电力系统的安全运行和提高电网的可靠性。

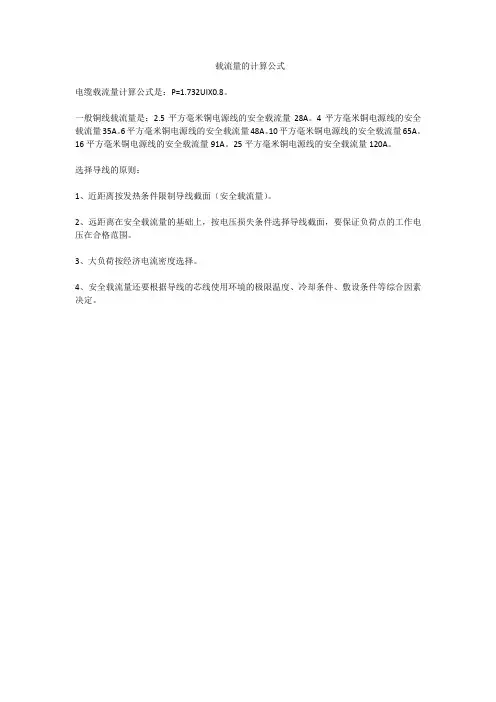

载流量的计算公式
电缆载流量计算公式是：P=1.732UIX0.8。

一般铜线载流量是：2.5平方毫米铜电源线的安全载流量28A。

4平方毫米铜电源线的安全载流量35A。

6平方毫米铜电源线的安全载流量48A。

10平方毫米铜电源线的安全载流量65A。

16平方毫米铜电源线的安全载流量91A。

25平方毫米铜电源线的安全载流量120A。

选择导线的原则：
1、近距离按发热条件限制导线截面（安全载流量）。

2、远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围。

3、大负荷按经济电流密度选择。

4、安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

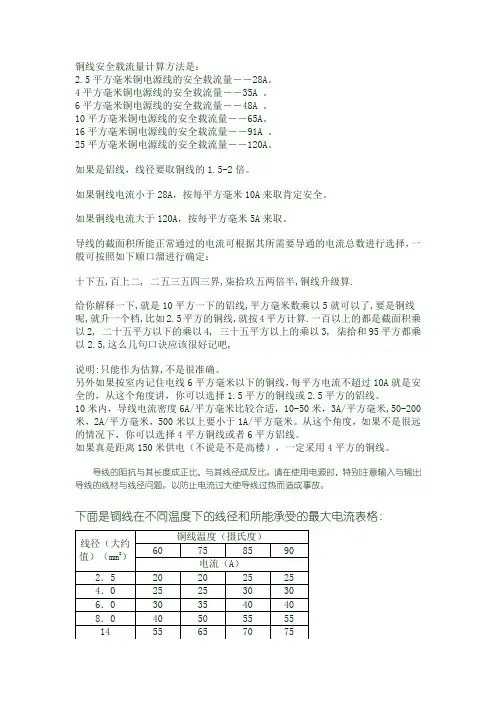

铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格:铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

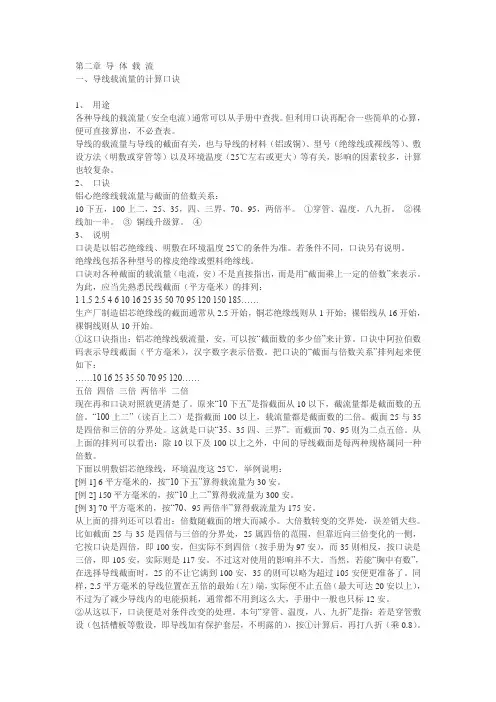

第二章导体载流一、导线载流量的计算口诀1、用途各种导线的载流量（安全电流）通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

导线的载流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。

2、口诀铝心绝缘线载流量与截面的倍数关系：10下五，100上二，25、35，四、三界，70、95，两倍半。

①穿管、温度，八九折。

②祼线加一半。

③铜线升级算。

④3、说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。

若条件不同，口诀另有说明。

绝缘线包括各种型号的橡皮绝缘或塑料绝缘线。

口诀对各种截面的载流量（电流，安）不是直接指出，而是用“截面乘上一定的倍数”来表示。

为此，应当先熟悉民线截面（平方毫米）的排列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185……生产厂制造铝芯绝缘线的截面通常从2.5开始，铜芯绝缘线则从1开始；祼铝线从16开始，祼铜线则从10开始。

①这口诀指出：铝芯绝缘线载流量，安，可以按“截面数的多少倍”来计算。

口诀中阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的“截面与倍数关系”排列起来便如下：……10 16 25 35 50 70 95 120……五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了。

原来“10下五”是指截面从10以下，截流量都是截面数的五倍。

“100上二”（读百上二）是指截面100以上，载流量都是截面数的二倍。

截面25与35是四倍和三倍的分界处。

这就是口诀“35、35四、三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

下面以明敷铝芯绝缘线，环境温度这25℃，举例说明：[例1] 6平方毫米的，按“10下五”算得载流量为30安。

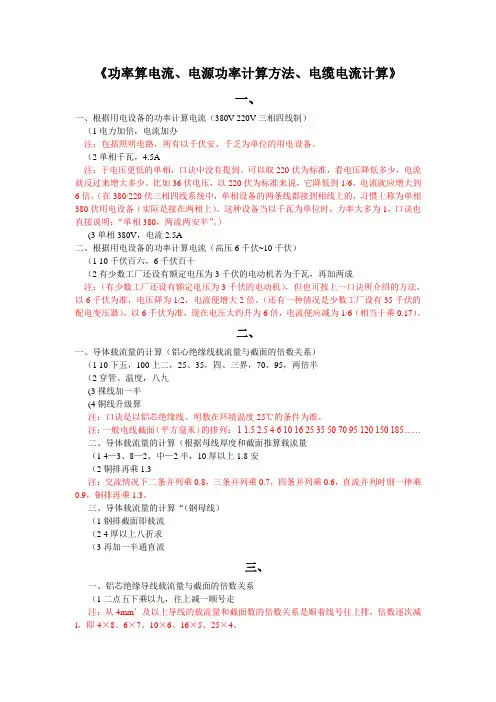

《功率算电流、电源功率计算方法、电缆电流计算》一、一、根据用电设备的功率计算电流（380V 220V三相四线制）（1电力加倍，电流加办注：包括照明电路，所有以千伏安、千乏为单位的用电设备。

（2单相千瓦，4.5A注：于电压更低的单相，口诀中没有提到。

可以取220伏为标准，看电压降低多少，电流就反过来增大多少。

比如36伏电压，以220伏为标准来说，它降低到1/6，电流就应增大到6倍。

（在380/220伏三相四线系统中，单相设备的两条线都接到相线上的，习惯上称为单相380伏用电设备（实际是接在两相上）。

这种设备当以千瓦为单位时，力率大多为1，口诀也直接说明：“单相380，两流两安半”。

）(3单相380V，电流2.5A二、根据用电设备的功率计算电流（高压6千伏~10千伏）（1 10千伏百六，6千伏百十（2有少数工厂还设有额定电压为3千伏的电动机若为千瓦，再加两成注：（有少数工厂还设有额定电压为3千伏的电动机），但也可按上一口诀所介绍的方法，以6千伏为准，电压降为1/2，电流便增大2倍。

（还有一种情况是少数工厂设有35千伏的配电变压器），以6千伏为准，现在电压大约升为6倍，电流便应减为1/6（相当于乘0.17）。

二、一、导体载流量的计算（铝心绝缘线载流量与截面的倍数关系）（1 10下五，100上二，25、35，四、三界，70、95，两倍半（2穿管、温度，八九(3祼线加一半(4铜线升级算注：口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。

注：一般电线截面（平方毫米）的排列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185……二、导体载流量的计算（根据母线厚度和截面推算载流量（1 4—3、8—2、中—2半，10厚以上1.8安（2铜排再乘1.3注：交流情况下二条并列乘0.8，三条并列乘0.7，四条并列乘0.6，直流并列时则一律乘0.9，铜排再乘1.3。

三、导体载流量的计算“（钢母线）（1钢排截面即载流（2 4厚以上八折求（3再加一半通直流三、一、铝芯绝缘导线载流量与截面的倍数关系（1二点五下乘以九，往上减一顺号走注：从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

导线载流量计算公式(共3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--导线载流量计算根据电流来选截面1．用途各种导线的截流量(安全用电)通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。

2．口诀铝心绝缘线截流量与截面的倍数关系： S（截面）=*D(直径)的平方10下5，100上二，25、35，四三界，70、95，两倍半。

①穿管、温度，八九折。

②裸线加一半。

③铜线升级算。

④3．说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。

若条件不同，口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。

为此，应当先熟悉导线截面（平方毫米）的排列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．生产厂制造铝芯绝缘线的截面通常从开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。

①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。

口诀中阿拉伯数字表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的“截面与倍数关系”排列起来便如下：．．．10*5 16、25*4 35 、45*3 70 、95* 120*2．．．．．．现在再和口诀对照就更清楚了，原来“10下五”是指截面从10以下，截流量都是截面数的五倍。

“100上二”是指截面100以上，截流量都是截面数的二倍。

截面25与35是四倍和三倍的分界处。

这就是口诀“25、35四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及 100以上之处，中间的导线截面是每每两种规格属同一种倍数。

导线载流量计算公式(共3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--导线载流量计算根据电流来选截面1．用途各种导线的截流量(安全用电)通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。

2．口诀铝心绝缘线截流量与截面的倍数关系： S（截面）=*D(直径)的平方10下5，100上二，25、35，四三界，70、95，两倍半。

①穿管、温度，八九折。

②裸线加一半。

③铜线升级算。

④3．说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。

若条件不同，口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。

为此，应当先熟悉导线截面（平方毫米）的排列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．生产厂制造铝芯绝缘线的截面通常从开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。

①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。

口诀中阿拉伯数字表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的“截面与倍数关系”排列起来便如下：．．．10*5 16、25*4 35 、45*3 70 、95* 120*2．．．．．．现在再和口诀对照就更清楚了，原来“10下五”是指截面从10以下，截流量都是截面数的五倍。

“100上二”是指截面100以上，截流量都是截面数的二倍。

截面25与35是四倍和三倍的分界处。

这就是口诀“25、35四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及 100以上之处，中间的导线截面是每每两种规格属同一种倍数。
