鼠标内部按键拆卸方法鼠标是我们日常计算机使用不可或缺的设备之一，而鼠标的内部按键则是保障鼠标正常工作的关键部分。
然而，有时候我们需要清洁或更换鼠标内部按键，这就需要我们了解鼠标的内部结构并掌握合适的拆卸方法。
本文将为您介绍一种通用的鼠标内部按键拆卸方法。
材料准备拆卸鼠标内部按键之前，我们首先需要准备一些工具和材料，以确保顺利完成拆卸工作。
以下是您需要准备的材料：1. 小型螺丝刀组：用于拆卸鼠标外壳的螺丝。
2. 高度绝缘塑料棒：用于拆卸鼠标内部连接线。
3. 吸尘器或气罐：用于清洁鼠标内部。
4. 干净的纸巾或棉花棒：用于清理鼠标内部。
5. 可替换的按键开关：如果需要更换按键开关。
准备完以上材料后，我们可以开始拆卸鼠标内部按键了。
拆卸步骤下面将一步步为您介绍拆卸鼠标内部按键的具体操作步骤。
步骤一：拆卸鼠标外壳首先，我们需要拆卸鼠标外壳以获取内部组件。
使用小型螺丝刀组解开鼠标底部的螺丝。
通常，鼠标底部会有几个螺丝，您需要将其全部拧开。
步骤二：打开鼠标外壳在拆卸鼠标外壳之前，您需要留意鼠标外壳与内部组件之间可能存在的连接线，以免在打开时造成损坏。
一般来说，内部连接线经过焊接或者插槽固定，可以使用高度绝缘塑料棒轻轻拨动连接线，将鼠标外壳分离出来。
步骤三：清洁鼠标内部拿着吸尘器或气罐，将鼠标内部的灰尘和脏物吹走或吸走。
如果灰尘较多，可以用干净的纸巾或棉花棒蘸取一些酒精或清洁剂轻轻擦拭。
步骤四：更换按键开关如果需要更换按键开关，您可以先将原有的按键开关取下。
通常按键开关可以通过插拔的方式拆卸，但是需注意避免用力过大引起损坏。
然后，用新的按键开关进行替换，确保正确插入并连接好。
步骤五：重新装配鼠标在完成清洁或更换按键开关后，将鼠标外壳重新安装回去。
将外壳两侧的连接线轻轻插入原位，确保鼠标外壳稳固连接。
最后，将底部螺丝紧固，固定外壳。
注意事项在拆卸鼠标内部按键时，您需要注意以下几点：1. 细心操作：鼠标内部是复杂的电子设备，需要避免使用过大的力量来拆卸，以免造成损坏。
鼠标拆开后的原理应用笔记1. 简介鼠标作为计算机外设设备的一种，是我们日常使用电脑过程中不可或缺的工具。
在日常使用中，我们偶尔需要对鼠标进行维修或者更换一些零部件。
因此，了解鼠标拆解后的原理和应用变得非常重要。
2. 鼠标的工作原理鼠标根据其传感器原理的不同，可以分为机械式鼠标和光学式鼠标两种类型。
在鼠标拆开后，我们可以看到以下几个主要部件：2.1 机械式鼠标部件•滚轮：位于鼠标中间的滚轮，通过旋转来进行上下滚动操作。
•球体：机械式鼠标的球体位于鼠标底部，通过与桌面的摩擦来感知鼠标的移动方向。
•编码器：通过球体的转动，编码器可以感知鼠标的移动情况和方向。
2.2 光学式鼠标部件•光学传感器：光学式鼠标使用光学传感器来感知鼠标的移动情况。
通过感知光线的反射和移动的变化，来计算鼠标的位移和速度。
3. 鼠标拆解后的应用鼠标拆解后的零部件可以用于一些创意和实践项目中，例如：3.1 元器件学习•鼠标拆解可以帮助我们了解机械部件的结构和工作原理，对于机械原理的学习非常有帮助。
•鼠标中的编码器等部件也可以作为元器件进行拆解和利用，用于组装电子原型等实验。
3.2 制作DIY鼠标•鼠标拆解后，我们可以将鼠标的零部件重新组装，制作出自己的DIY 鼠标。
•通过重新设计鼠标的外壳和按键布局，可以定制出个性化的鼠标。
3.3 制作工艺品•鼠标的零部件经过一些修改和加工，可以在手工制作中发挥一定的作用。
例如，使用鼠标的滚轮来制作一个独特的旋转摆件。
4. 使用注意事项在拆解鼠标的过程中，需要注意以下几点：4.1 安全•在拆解鼠标之前，确保计算机和所有外设已经断电，避免鼠标内部的电子元件受到损坏。
•使用一些开拆工具，如螺丝刀或塑料片，小心操作，避免伤到自己。
4.2 组装•如果你打算重新组装鼠标，务必记住每个零部件的位置和连接方式。
拍照或记录组装过程可能会对你在组装时有所帮助。
•确保所有接口和连接处正确牢固地连接到一起，以确保重新组装后的鼠标能够正常工作。
鼠标拆开后的原理应用在哪1. 简介鼠标作为计算机的输入设备之一，扮演着重要的角色。
我们使用鼠标来控制光标在屏幕上移动，并进行各种点击和拖动操作。
但是，你是否好奇过鼠标拆开后是如何工作的呢？本文将介绍鼠标拆开后的原理及其应用。
2. 鼠标的工作原理鼠标拆开后可以看到几个主要组件，包括感应器、编码器、按键和滚轮等。
下面将介绍这些组件的工作原理及其应用。
2.1 感应器鼠标感应器是鼠标的核心组件之一。
它通常使用光学或激光技术，能够跟踪鼠标在平面表面上的移动。
感应器通过不断地拍摄鼠标底部的图案，并与之前的图案进行比较，来确定鼠标的移动方向和速度。
这些数据被传递给计算机，从而使得光标在屏幕上移动。
感应器的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如光学测距仪、工业自动化等领域。
2.2 编码器鼠标的编码器通常由一对光轮和光电传感器组成。
光轮由凹槽和隔行透光条纹组成，光电传感器则用于检测凹槽和条纹的变化。
当鼠标移动时，光轮会旋转，光电传感器会检测到光轮的变化。
通过计算这些变化，编码器能够确定鼠标的移动距离和方向。
编码器的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如机器人导航、物流领域等。
2.3 按键和滚轮鼠标上的按键和滚轮也是鼠标的重要组成部分。
通过按下不同的按键，我们可以执行不同的操作，如单击、双击和右键点击等。
滚轮则通常用于在页面上上下滚动，起到方便浏览大量内容的作用。
按键和滚轮的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如键盘、游戏控制器等。
3. 鼠标原理的应用鼠标原理所涉及的组件和技术在各种设备和领域中都有广泛的应用。
下面列举了一些常见的应用示例：• 3.1 光学测距仪：光学测距仪使用类似鼠标感应器的原理，通过拍摄和比较图案来测量距离。
它被广泛应用于建筑、土木、地质勘探等领域。
• 3.2 机器人导航：机器人导航通常依赖于编码器的原理，通过检测轮子的转动来确定机器人的移动距离和方向。
Intel 迅驰广告鼠标高清拆解图集Intel 迅驰广告Crystal 鼠标预览
Intel 大家都知道，微微今天不介绍他的CPU，而给大家带来一款Intel 的原装鼠标。
从包装上看，这款鼠标仅标注了Intel Centrino AD Crystal Mouse，大概意思是英特尔迅驰广告水晶鼠？笔者的英文也着实烂了一些，
大概就翻译成这样吧-_-||。
据经销商宣称，这款鼠标并不是用来零售，是作为迅驰技术的宣传非卖品投放市场。
让我们来看一下这款鼠标，此鼠标由DOTIONMO 设计，黄绿蓝三色设计，左右不对称专为右手玩家打造。
鼠标整体不大，比较适合亚洲人的手
型，但由于底部较大，提起时会感到稍微吃力一些。
鼠标背部显眼的Intel 迅驰透明logo，接上电之后会变成呼吸式7 色灯，
晚上效果非常炫目。
滚轮中间捆绑了3 条2 种颜色的橡胶皮筋，增加了使用中的手感，另外透明的鼠标滚轮在工作时可发出蓝色的光，在整体视觉效果上非常有创意。

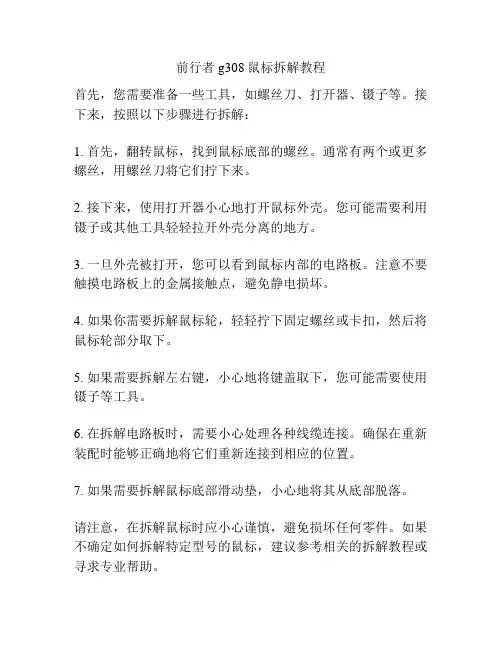

前行者g308鼠标拆解教程
首先，您需要准备一些工具，如螺丝刀、打开器、镊子等。
接下来，按照以下步骤进行拆解：
1. 首先，翻转鼠标，找到鼠标底部的螺丝。
通常有两个或更多螺丝，用螺丝刀将它们拧下来。
2. 接下来，使用打开器小心地打开鼠标外壳。
您可能需要利用镊子或其他工具轻轻拉开外壳分离的地方。
3. 一旦外壳被打开，您可以看到鼠标内部的电路板。
注意不要触摸电路板上的金属接触点，避免静电损坏。
4. 如果你需要拆解鼠标轮，轻轻拧下固定螺丝或卡扣，然后将鼠标轮部分取下。
5. 如果需要拆解左右键，小心地将键盖取下，您可能需要使用镊子等工具。
6. 在拆解电路板时，需要小心处理各种线缆连接。
确保在重新装配时能够正确地将它们重新连接到相应的位置。
7. 如果需要拆解鼠标底部滑动垫，小心地将其从底部脱落。
请注意，在拆解鼠标时应小心谨慎，避免损坏任何零件。
如果不确定如何拆解特定型号的鼠标，建议参考相关的拆解教程或寻求专业帮助。
前行者g308鼠标拆解教程前行者G308鼠标拆解教程准备工作•鼠标拆解工具：十字螺丝刀、平头螺丝刀、塑料开脑勺等。
•洁净的工作台：确保工作台表面干净，以免弄丢鼠标内的小零件或者灰尘。
拆解步骤1.拆除摩托开关周围的螺丝：使用十字螺丝刀，拆下鼠标底部的螺丝。
一般有2-4颗螺丝，拆下后将螺丝妥善保管。
2.打开鼠标底座：使用塑料开脑勺或者其他较为平整的工具，小心地将鼠标底座从鼠标主体上弹开。
注意不要用力过猛，以免导致鼠标底座破损。
3.拆下鼠标底座：当成功打开鼠标底座后，使用手指或者工具轻轻拉起鼠标底座，将其从鼠标主体上拆下。
要注意底座与主体之间可能有连接线，需要小心拆下。
4.拆下滚轮：将滚轮轻轻拨离鼠标主体，小心保管，防止损坏。
5.拆卸鼠标壳体：使用平头螺丝刀，拆除鼠标主体上的螺丝。
螺丝位置一般在背面，同时注意不要弄丢螺丝。
拆下螺丝后，将鼠标壳体从主体上分离。
6.拆开鼠标主体：小心地将鼠标壳体从主体上拆下，注意不要使得内部零件散落。
7.清理鼠标内部：使用专用吹气罐或者小刷子，清理鼠标内部的灰尘和污垢。
确保鼠标内部干净后，可以进行其他操作或进行组装。
注意事项•在拆解过程中，要轻柔地操作，避免用力过猛造成零件或鼠标损坏。
•拆解鼠标时要小心螺丝的位置和数量，保证拆解和组装时一一对应。
•拆解鼠标时最好用小容器盛放拆下的零件，以免零件丢失。
同时，可以用手机或相机拍照记录拆解过程，方便后续组装时参考。
以上是针对前行者G308鼠标的拆解教程，希望能够对您有所帮助。
记得在操作之前充分了解风险，并准备好所需的工具。
8.更换鼠标内部零件：如果需要更换鼠标内部的零件，可以根据需要进行操作。
例如，可以更换摩托开关、滑轮、灯带等。
注意选择适配的零件，确保与鼠标的型号和规格相匹配。
9.重新组装：在更换或清理完鼠标内部零件后，按照拆解的步骤的逆序进行组装。
确保每个零件的位置和方向正确，并且螺丝紧固适当。
10.测试：完成重新组装后，连接鼠标到电脑上，测试鼠标各个按钮、滚轮和灯带等功能是否正常。

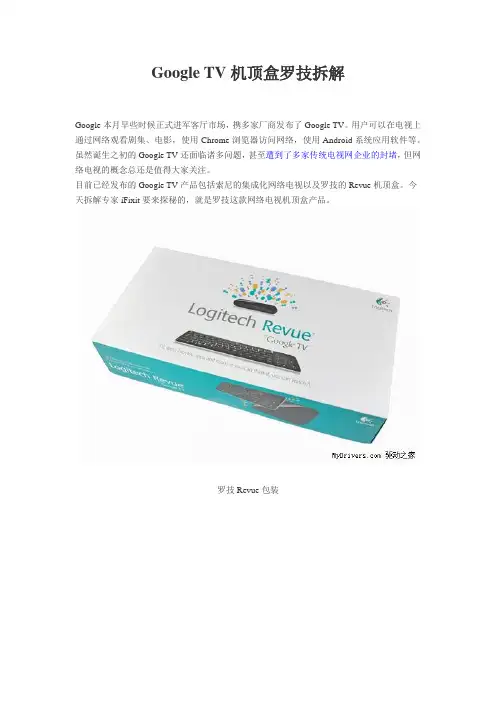

Google TV机顶盒罗技拆解Google本月早些时候正式进军客厅市场，携多家厂商发布了Google TV。
用户可以在电视上通过网络观看剧集、电影，使用Chrome浏览器访问网络，使用Android系统应用软件等。
虽然诞生之初的Google TV还面临诸多问题，甚至遭到了多家传统电视网企业的封堵，但网络电视的概念总还是值得大家关注。
目前已经发布的Google TV产品包括索尼的集成化网络电视以及罗技的Revue机顶盒。
今天拆解专家iFixit要来探秘的，就是罗技这款网络电视机顶盒产品。
罗技Revue包装内部主要部件：机顶盒和无线键盘。
无线键盘集成了多点触摸触控板和各种控制按键。
机顶盒背部接口：HDMI输入/输出，2x 红外线信号增强线接口，2x USB，以太网和SPDIF光线。
机身侧面的散热口顶端的Logo预示着下面的拆解中我们将看到一颗Intel Atom处理器。
螺丝隐藏在橡胶脚垫之下。
开启外壳打开上盖顶盖上的风扇正好对准了CPU散热片，形成一个独立风道。
主板全貌，蓝色主板让你想到什么？没错技嘉制造。
断开WiFi网卡天线。
拧下网卡固定螺丝。
AzureWave 802.11 b/g/n WiFi无线网卡。
打开屏蔽罩后露出的Atheros AR9271芯片网卡背面的主要芯片为Atmel H024多颗螺丝固定的红外线传感器和射频信号收发器板。
先取下射频子板Nordic Semiconductor RF24LU1芯片，负责接收无线键盘信号。
取下红外子板取下主板上的散热片。
Atom CE4150 1.2GHz处理器，内置400MHz频率图形核心主板正面芯片包括：红Intel Atom CE4150处理器橙三星K9F8G08U0M 1GB NAND闪存黄海力士H27UBG8T2ATR 4GB NAND闪存绿Silicon Image Sil9135 HDMI 1.3芯片蓝南亚NT5CB128M8CN-CG 1GB DDR3 SDRAM (1Gb x8)主板背面：紫Realtek RTL8201N 10/100M以太网卡下面打开无线键盘触控板背面的Synaptics T1021A触控芯片，和微软Kin Two以及索爱Xperia X10 Mini E10i相同。
罗技spotlight拆机教程
罗技spotlight游戏鼠标固定螺丝设计在鼠标底部，共计三枚，两枚固定在前脚贴下方，另外一枚则是隐藏在贴纸内侧。
拧开这三颗螺丝就可以很轻松的分离开鼠标上下壳。
上下壳体仅通过三颗螺丝进行固定，也没有额外的排线连接，我们可以放心的将上下壳进行分离，左侧是底壳以及PCB部分，右侧则是上壳按键模块部分。
上盖的按键模块部分同样通过螺丝进行固定，在拆卸螺丝后，我们可以将掌托部分以及主按键区域分离开，在进行分离时候，可以顺便拆下DPI按键模块。
主按键区域由按键接触区域与按键框架两部分构成，通过四颗螺丝以及限位卡扣结构进行固定，结构设计巧妙，提供良好强度的同时也能避免松动。
在按键柱部分可以看到罗技的按键张力系统，按键柱上也增加了特氟龙材质，增强耐磨度的同时也能避免空键程、按键松垮等情况的出现，笔者手上这款鼠标左右按键一致性表现还是很不错的，手感都十分清脆。
按键结构部分虽然看起来有些繁复，但是构思确实十分巧妙的，在同级别鼠标上也几乎看不到相似的设计，即便是入门级游戏鼠标，罗技G也依旧十分的用心在设计与制造。
掌心部分的托盖采用双色注塑工艺，在白色托盖上不太明显，如果是黑色则可以清楚看到白色导光部分与黑色托盖相互结合。
透光效果表现也较为不错，比传统的喷漆处理效果更好。
独家放送 罗技G1鼠标国内初次完全拆解
前言：
在罗技发布的三款G系列鼠标中G1虽然是最为朴实无华的，同时也承载了广大罗技FANS对于MX300的某些情节。
MX300是罗技面对游戏市场的第一款作品，外形是其得到用户青睐的很重要的原因，虽然没有加入过多人体工程学的元素，但是圆滑细长的鼠标拿在手里舒适感丝毫不逊于当今的人体工程学外形，个人感觉这主要归功于细长的“尾巴”，它能够给予手腕处很好的支撑，长时间操作也不易感觉到疲劳。
抛开外形，在技术层面上，MX300采用的是安捷伦A2020光学引擎，而G1在升级为MX510采用的S2020光学引擎。
那么这两款光学引擎在性能方面有什么差别呢？首先可以肯定的是分辨率是相同的，均为800DPI。
而两者的性能差别主要在刷新频率上，特别向读者朋友说明一下，罗技在标称鼠标性能的时候并没有使用扫描频率，而是用图像处理能力取而代之，那么这个图像处理的数值是如何得出的呢？首先明确罗技G1采用的和MX510相同使用安捷伦S2020光学感应器具有30×30阵列的分辨率，而且拥有6500次/秒的刷新频率，那么此时的数据流量就是30×30×6500＝5.85百万像素数/秒，与罗技宣称的5.8百万像素/秒基本吻合，由此即可推断出MX510的扫描频率基本上可以达到6500次/秒。
G1
为了从另一个角度了解G1这款寄托了人们太多情感的鼠标，我们在相继拆解了G5和
G7之后，也打算对G1下手。
其实这款鼠标的内部结构与MX300大体一致……
G1拆解
顶盖部分一：
这就是罗技G1上盖部分的全部零件，这款鼠标并没有采取一体化上盖的设计，按键部分和后面的蓝色盖子二者分离。
G系列除了G1以外其他的鼠标均采用了一体化上盖的设计，即顶盖与按键部分合而为一。
顶盖部分
蓝色的顶盖，表面进行了类肤处理，略感柔软且增加了摩擦力，更有利于操控鼠标的移动。
顶盖的背面边缘伸出四根卡脚，保证了顶盖结实地固定于鼠标壳体上。
表面进行了类肤处理
鼠标的按键，黑色的表面细腻光滑，但实际上却能提供适度的涩感，便于手指点击。
按键后面的部分固定于鼠标上盖的里面，镂空的地方就是用来固定之用。
拆解图
较长的键身能够有效降低按键的力度，使得触发的反应更加灵敏。
而中间一个弹性弯曲的设计则让键体反弹快速又不僵硬。
MX300的按键也同样采用如此设计，笔者的那款鼠标已经使用了两年的时间了，但是按键的感觉依旧如新，所以我们也对G1也抱有很大的期望。
拆解图
将按键和黑色顶盖安装于鼠标的上盖之上，从上盖背面我们不难发现这几部分的固定之牢靠。
这还仅仅是塑料卡脚的固定，还没有算上螺丝。
另外，外壳均打上的磨具的相关信息，从精细程度可看出制作的认真和成本的高昂。
顶盖部分二：
G1鼠标上唯一的快捷功能键位于滚轮的后面，其默认功能“后退”，这个功能在浏览网页及文件夹的时候很实用。
快捷键的做工同样精良，表明略微突起，手感不错。
拆解图
这个按键是如何固定于鼠标之上的呢，它下按的弹性又是从何而来？从下面这幅图中可以找到部分答案。
我们看到，快捷按键通过两旁伸出的直角状连接杆负责与鼠标外壳固定，连接杆顶端的圆环套住外壳上突起的“触角”。
当然这个设计并非固定力的全部来源，更多地是通过相对柔软而又韧度十足的纤细直角状连接杆提供按键下按的弹力。
拆解图
当把鼠标按键安装好以后，左右按键的固定部分自然会将快捷按键“夹”在中间，再加上快捷键的电路部分，固定就相当充分了。
拆解图
既然说到了电路，就来看看吧。
G1的快捷键电路部分很简单，小小的电路板上面焊接着一个微动开关，通过电线与鼠标的主电路板相连。
微动开关的键程非常短，稍微用些力气
即可触发。
因为快捷键刚好位于左右按键下方的位置，如果按动需要抬起手掌并且手指弯曲比较大的幅度，所以较小的弹力更可方便下按。
拆解图
MX300内置了配重块，与其不同的是罗技G1则取消了配重块。
虽然表面看起来G1设计很简洁，但是模具却相对复杂，如果读者朋友拆开一款普通鼠标，相信你看不到如此设计复杂而又做工精细的模具，由此可以感受到罗技作为外设名厂几十年的积淀和底蕴。
电路部分一：
小编已经带领读者较为详细地了解了G1的上盖部分，接下来是鼠标的电路部分。
如果说上盖决定着鼠标的外形和手感的话，电路部分则更多程度上决定了鼠标的性能，一外一内同样重要，缺一不可。
拆解图
鼠标左右键以及滚轮均使用了OMRON的微动开关（MX300则全部使用了ZIP的微动开关），点击十分清脆，回复也很及时，没有拖沓之感。
熟悉鼠标的朋友都知道OMRON（欧姆龙）的微动开关在中高端鼠标中也有着广泛的应用，而且触感相比ZIP的微动更加柔软。
拆解图
另外，鼠标的滚轮采用了更加精确的光学式设计，由左面的发光二极管（滚轮微动旁边的蓝色方块）发出光线，当拨动滚轮时也会带动上面的光栅旋转，光线透过光栅的空隙处，从而产生间断的脉冲信号，并且被滚轮右侧的装置接收，从而将用户对滚轮的实际操作体现于电脑屏幕之上。
拆解图
这个就是光学式的滚轮，圆盘光栅的密度很大，相比滚轮由轴心的一端接插在机械触点的机械式设计，这样能够提高滚轮的灵敏度。
另外笔者做了一下对比，G1的滚轮表面是最宽的，而G5和G7的滚轮都相对窄一些。
因为G5和G7采用的是四向滚轮技术，所以滚轮窄一些便于左右拨动。
其实两种宽度所带来的触感还是略有不同的，宽一些的滚轮表面相对扁平，与手指的接触面积更大，摩擦力也更强。
而窄一些的滚轮便面弧度更大，虽然于手指接触面积减小了，但是手指按到上面的压强更大了，触感更加明显。
拆解图
滚轮固定装置左侧多除了的部分有两个作用。
其一是安装一根弯曲的铁丝，用以卡住滚轮内侧的一圈细微凹槽，从而为拨动带来舒适的段落感。
其二，多出来的部分刚好位于滚轮微动开关的上面，下按滚轮即可触发微动开关。
电路部分二：
右侧的弹簧与左侧的微动开关一同为滚轮的下按提供回馈力，受力更加均匀、平衡，滚轮的运行过程也更加流畅。
这也是罗技以前产品经典的设计，但是到了四向滚轮的时代，此设计同样将被取代。
拆解图
我们在点击滚轮的时候都会感觉到不同程度的弹性，这个弹力显然不是仅由微动开关提供的，滚轮右侧的弹簧也提供了一部分下按滚轮的回馈力。
罗技这样的设计比较合理，因为在滚轮左右两侧均有支撑力，相比一侧固到机械触点上保持不动、另一侧搭放在微动开关上的机械是滚轮设计，弹力更加均匀，下按时可以保证滚轮没有任何偏移、垂直向下运动，使点击更加顺畅。
拆解图
安捷伦S2020光学引擎，提供800DPI的分辨率和5.8百万像素/秒的图像处理能力，换句话说扫描频率将近6500次/秒。
安捷伦S2020光学引擎
下图为发光二极管和光学透镜组件。
透镜组件由连接在一起的一个棱光镜和一个圆形透镜共同组成。
棱光镜负责将发光二极管发射的光线折射至鼠标底部并将它照亮，为“光线输
出”的必要辅助。
而圆形透镜则相当于摄像机的镜头，它负责将反射图像的光线聚焦到光学引擎底部的接收孔中，相当于“光线输入”的辅助。
发光二极管和光学透镜组件
下图为MX300的控制芯片，它的任务就集中在负责指挥、协调光学鼠标中各部件的协调工作，同时也承担与主机连接的I/O职能，光学鼠标若要采用USB接口或者是蓝牙技术，关键就在于控制芯片。
使用Cypress Semiconductor公司的CY7C63743－SXC芯片，它组合了低速USB和PS/2外围控制器，具有8K EPROM，可以将自定义的快捷键功能写入其中。
MX300的控制芯片
最后总结：
关于罗技G1的拆解到此结束，其实相比起G5和G7的内部构造，G1就只能用简约来形容了，但简约并不等同于简单。
G1继承了MX300的成熟结构，并且在光学引擎方面进行了提升，达到一代“当红小生”——MX510的性能高度。
充足的用料、扎实的做工是我们对于罗技G1拆解之后得出的结论。
