下肢血管疾病超声诊断 PPT课件

  • 格式：ppt
  • 大小：3.88 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

下肢血管超声诊断ppt课件共95页

下肢血管超声诊断ppt课件共95页
大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
下肢血管超声诊断ppt课件 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
Thank you

下肢血管超声诊断ppt

下肢血管超声诊断ppt

超声图像的分析与解读
血流状态评估
通过观察血管内血流状 态，判断血管是否通畅 ，有无狭窄、阻塞等情
况。

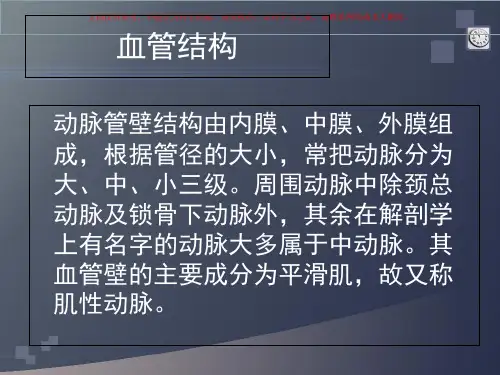

血管结构分析
分析血管壁、内膜、中 膜等结构，判断有无动 脉粥样硬化、血栓形成
等病变。
测量血管参数
根据需要，测量血管内 径、血流速度、阻力指 数等参数，为临床诊断
提供依据。
鉴别诊断
结合患者的病史、症状 和其他检查结果，对下 肢血管疾病进行鉴别诊
断。
03
CATALOGUE
下肢血管常见疾病的超声诊断
动脉粥样硬化的超声诊断
动脉粥样硬化
治疗方案
动脉粥样硬化是一种常见的下肢血管 疾病，超声检查可以观察动脉壁的形 态、结构和血流状态，判断动脉粥样 硬化的程度和范围。
根据动脉粥样硬化的程度和范围，采 取药物治疗、介入治疗或手术治疗等 不同方案。
诊断要点
不全等征象。
治疗方案
根据血栓形成与栓塞的不同类型 和危险性，采取抗凝治疗、溶栓
治疗或手术治疗等不同方案。
静脉曲张与深静脉血栓的超声诊断
静脉曲张与深静脉血栓
下肢静脉曲张和深静脉血栓是常见的下肢血管疾病，超声检查可 以观察静脉瓣膜功能、静脉内血流状态和血栓形成等情况。
诊断要点
超声检查显示静脉曲张、静脉瓣膜功能不全、血流缓慢、血栓形成 等征象，以及浅静脉扩张、皮肤水肿等临床表现。
05
CATALOGUE
下肢血管超声诊断的临床应用价值
诊断准确性的评估
诊断准确性
下肢血管超声诊断能够准确检测血管 狭窄、动脉粥样硬化斑块等血管病变 ，为临床医生提供可靠的诊断依据。
对比其他检查
与传统的血管造影相比，下肢血管超 声具有无创、无痛、无辐射等优势， 且诊断准确率较高，逐渐成为血管病 变的首选检查方法。

下肢静脉的超声检查参考PPT

下肢静脉的超声检查参考PPT
静脉血栓 血栓形成于大腿的浅表静脉时危险性更大，
不治疗有70％会发展成股静脉血栓
（有报道认为达20％－40%的浅静脉血栓患者会并发深静脉血栓DVT）
60
超声检查的作用 ： 1. 观察血栓的头端并动态观察血栓
的进展情况 2. 发现无症状的深静脉血栓 3. 帮助鉴别浅静脉血栓和软组织感
染或血肿
下肢静脉的超声检查
1
2
下肢静脉的超声检查
下肢深静脉－－股浅静脉－腘静脉－胫前静脉 －胫后静脉 －腓静脉
－－股深静脉
3
下肢静脉的超声检查
4
下肢浅静脉：
下肢浅静脉：大隐静脉――全身最长的浅静脉， 在腹股沟韧带下方约4CM处大隐静脉汇入股静脉，
大隐静脉远段向下走行于大腿、小腿内侧直至踝部
5
6
7
26
27
下肢静脉的超声检查
正常情况下，下肢主要静脉的内径稍宽于相邻 的动脉，如果其内径明显宽于伴行的动脉（大 于二倍）而且不随呼吸而变化，就要考虑血栓 的可能
28
29
下肢静脉的超声检查
30
血栓本身可以将血管撑开，而导致血栓 形成的一些因素（如心衰、静脉瓣反流 等）也可以引起静脉内径的增宽。压闭 试验可以对此进行鉴别。
靠彩色血流图像特别是依靠多普勒频谱图的评价
21
22
下肢静脉的超声检查 与动脉不同，静脉管壁很薄，内部的血流对管壁形
成的压力较小，在少许外力作用下静脉管腔就可以 闭合
23
24
25
这个特征对于静脉血栓的诊断具有重要意 义：如管腔内有血栓存在，静脉管腔的可 压缩（闭）性就会消失
最好取横切面观察静脉的可压缩性，因为 在长轴切面很容易因探头的移动或血管位 置的改变而失去正常切面

下肢静脉血栓的超声诊断ppt课件

下肢静脉血栓的超声诊断ppt课件

脉之间有许多交通静脉，小腿部以踝交通
静脉最重要，与溃疡形成有关。
完整版课件
5
❖ 使用高频线阵探头，5-10MHz
❖ 在腹股沟处先横切显示股总动脉与股总静 脉的位置关系（可加压，被压缩的是静 脉），而后纵切显示股静脉长轴，再向下 追踪显示股浅、股深静脉。
❖ 注意：股浅、股深静脉分叉常在动脉分叉 下方数厘米处。股浅静脉下段位于内收肌 管内，位置较深而不易显示。
下肢静脉血栓的超声诊断
完整版课件
1
❖ 据文献报道，四肢静脉疾病的患病率为动 脉疾病的10倍，多发生于下肢。
❖ 超声检查可提供四肢静脉的解剖及其功能 情况的信息，并具有无创伤、无禁忌症、 操作简便等优点，是检查和诊断四肢静脉 病变的首选影像技术。
完整版课件
2
❖ 胫后静脉 由足底内、外侧静脉汇合而成。 两条静脉分别伴行于同名动脉的内、外侧， 向上至腘肌下缘，与胫前静脉汇合成腘静脉。 其属支主要为腓静脉。
完整版课件
16
完整版课件
17
完整版课件
18
❖ 指下肢深静脉瓣膜损害后不能有效地防止 下肢血液的倒流，致使下肢静脉内出现异 常的血流反流。
❖ 分为原发性和继发性两种。原发性病因主 要为先天性静脉壁薄弱、扩张、瓣膜发育 不良，以及老年静脉壁和瓣膜退行性变； 继发性的病因则多为静脉血栓形成后瓣膜 粘连损害、活动受限。
完整版课件
6
完整版课件
7
❖ 二维声像图 静脉管壁非常薄，呈中等回声， 连续性好，内膜光滑，管腔内血流呈无回 声。
❖ 股静脉内血流呈向心回流，呈单一的红色 或蓝色，流速较低，随呼吸、心搏而波动， 具有期相性，彩色充填于整个管腔，浅层 为股动脉
完整版课件

下肢血管疾病超声诊断介绍课件

下肢血管疾病超声诊断介绍课件

02 超声波在介质中传播时，会产 生反射、折射、散射等现象。
03 超声波的传播速度与介质的密 度、弹性、粘度等物理性质有 关。
04
超声波诊断原理是利用超声波的 反射、折射、散射等现象，通过 接收反射回来的超声波信号，分 析其频率、振幅、相位等信息， 从而获得被测物体的内部结构、 形态和运动状态等信息。
理检查资料 归档保存
，
诊断结果分析
血流速度：观察血 流速度是否正常， 判断是否存在狭窄 或阻塞
血管壁厚度：测量 血管壁厚度，判断 是否存在动脉硬化 或斑块
血管内径：测量血 管内径，判断是否 存在狭窄或阻塞
血流信号：观察血 流信号是否正常， 判断是否存在血栓 或血管痉挛
血管壁结构：观察 血管壁结构是否正 常，判断是否存在 动脉瘤或血管畸形
下肢血管疾病超 声诊断介绍课件
演讲人
目录
01. 下肢血管疾病概述 02. 超声诊断原理 03. 下肢血管疾病超声诊断流程 04. 下肢血管疾病超声诊断案例
1
下肢血管疾病概述
点击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果， 请言简意赅的阐述您管周围组织：观 察血管周围组织是 否正常，判断是否 存在炎症或肿瘤
4
下肢血管疾病超声诊断案例
点击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果， 请言简意赅的阐述您的观点。
典型病例
患者，男，55岁，主诉下肢疼痛、肿胀 超声检查发现下肢动脉狭窄，血流速度减慢
诊断为下肢动脉硬化闭塞症 治疗方案：药物治疗、血管重建手术
超声成像技术
超声波：高频声波，在人体内传播， 遇到不同组织产生反射和散射
超声成像原理：通过接收反射和散 射的超声波信号，形成图像

下肢血管超声检查课件

下肢血管超声检查课件
无回声，无超声反射时的最大值。即 继续调高增益将导致正常血管腔内出 现灰色超声反应。近场抑制、远场抑 制、远场增强
2、显示深度（depth） 3、聚焦区（focus） 4、影像缩放（zoom）
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
彩色多普勒设置及其调节
• 取样框位置、大小及角度 • 血流速度量程（scale） • 彩色增益 • 数据反转 • 基线 • 壁滤波 • 彩色优先权阈值 • 能量多普勒
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
• 灰阶超声是显示组织结构的基础， 彩色多普勒和脉冲多普勒频谱的 应用都建立在此基础上
• 合理调节灰阶超声 的设置以获得 最佳灰阶图像
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
1、增益和时间增益补偿（TGC） 原则：应调节到正常血管腔内呈
动脉
解剖变异
股总动脉分叉 股深动脉
胫后动脉 腓动脉 胫前动脉
高位分叉 上段走行于股浅动脉 的内后方 缺如 发自胫前动脉 在膝关节或以上从腘动 脉发出
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
1）增大多普勒流速范围，即提高脉冲重复 频率 2）调整多普勒基线 3）在保证不超过60°的前提下，适当增 大多普勒角度 4）换用较低频率的超声探头 5）从不同角度进行扫描，尽量降低取样容 积的深度
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
检查要点
灰阶超声：观察血管内壁和管腔结构，识别解 剖变异。

下肢血管超声规范检查与诊断ppt课件

下肢血管超声规范检查与诊断ppt课件
探头在胫骨中段，小腿前内侧 扫查胫后动脉。远端位置表浅， 在跟腱与内踝间探查。
胫动脉显示困难时，可以用彩 色和能量多普勒观察。
ppt精选版
34
六、下肢动脉超声检查与频谱
ppt精选版
35
六、下肢动脉超声检查与频谱 胫后动脉
ppt精选版
36
六、下肢动脉超声检查与频谱
ppt精选版
37
当足背动脉病变、管径变细、血流速度减慢甚至无血流时，很 难与足部肌腱等组织影像区别，此时应通过伴行的静脉对其定 位，足背动脉与足背静脉伴行或位于两条足背静脉之间。
SFA近段 6.0土1.1 0.8土0.1 70-110
25-45
SFA远段 5.4土1.1 0.7土0.1 70-110
25-45
ppt精选版
28
在大腿内侧中、下１/３的股浅动脉， 走行在内收肌管内，被大腿肌肉覆盖， 图像的清晰程序将受到影响。同时，该 段动脉走行弯曲并受肌腱、肌肉的机械 性压迫，是容易形成狭窄等病变的常见 部位，因此该部位动脉的检查更须认真 仔细。仰卧位从上到下、俯卧位从下到 上探查。
ppt精选版
29
六、下肢动脉超声检查与频谱
股深动脉：
探头沿着股总动脉长轴向下扫查。在下方的股浅和股深 动脉分叉处，显示股深动脉的起始端。沿其下方约1.0cm 处，作为测量股深动脉部位。
ppt精选版
30
六、下肢动脉超声检查与频谱
腘动脉：
ppt精选版
31
六、下肢动脉超声检查与频谱
ppt精选版
32
六、下肢动脉超声检查与频谱
60
股总静脉频谱多普勒：
正常:Valsalva试验股静脉内血流中断，无血流信号，或者出现 极短暂的反流,小于0.5秒。

下肢血管疾病超声诊断 PPT课件

下肢血管疾病超声诊断 PPT课件

正常成人下肢动脉测值
下肢动脉疾病的超声诊断
下肢动脉硬化性闭塞症
• 病理变化: 动脉内膜或中层发生的退行性变和增
生过程,最后导致动脉失去弹性,管壁增厚 变硬,管腔狭窄缩小.
下肢动脉瘤
动静脉瘘
• 动脉和静脉之间存在的异常通道称之为 动静脉瘘。
• 分类： 先天性 ： 累及无数细小动静脉，瘘口多 后天性 ： 外伤或穿刺史，瘘口单个
CFA CFV
男，90岁 S2002-205 右股动脉血栓形成
ATA 男，56岁 S2002-109 左胫前动脉血栓闭塞性脉管炎
DPA 男，56岁 S2002-109 左胫前—足背动脉血栓闭塞性脉管炎
男，56岁 S2002-109 左胫前动脉血栓闭塞性脉管炎
下肢静脉
股静脉 继续向上至腹股沟韧带下缘移行于髂外静脉。全程与 股动脉相伴行。当股静脉穿过内收肌管时，位于股动脉后外侧， 继续向上，至腹股沟韧带位于股动脉内侧，移行为髂外静脉。
小隐 腘静脉
男，68岁 A2001-221 左股静脉急性血栓形成
急、慢性血栓形成超声检测鉴别
下肢静脉瓣膜功能不全
• 分类 原发性 : 原因不名 继发性 : 血栓后遗症
超声表现
• 二维:
•
原发性 : 正常静脉形态
•
继发性 : 血栓后遗症表现
• 彩色 : 挤压试验 (+) 乏氏试验 (+)
c.吸气时血流变慢而色彩黯淡，呼气时 血流加速则色彩明亮。
股静脉血流频谱图
下肢静脉瓣膜功能实验
乏氏试验 ：深吸气后憋气（乏氏动作）可见正 常肢体大静脉或中等大小静脉内血流信号中断 或出现短暂返流 检测检查部位至胸腔的静脉系统开放状况 及其间静脉瓣膜防止血液反流的能力（是否完 全关闭）

下肢血管超声检查38页PPT

下肢血管超声检查38页PPT
下肢血管超声检查
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2 腘动脉 在腘窝深部下行，至腘肌下缘，相当于小腿 上1/3处分出胫前和胫后动脉。
1.3 胫前动脉 穿小腿骨间膜上部至小腿前骨筋膜间隙， 在小腿前群肌之间下行，至踝关节前方移行为足背动脉。
1.4 胫后动脉 走行在小腿浅、深层肌肉之间下行，经内 踝后方至足底，分为足底内、外侧动脉。
1.5 足背动脉 经拇长、趾长伸肌腱之间前行，至第一跖 骨间隙附近，分为第一跖背动脉和足底深支两终支。
超声表现
• 病变动静脉之间出现异常管道，连接动静脉 • 彩色显示连接管道内出现自动脉→静脉血流 • 病变动脉血流频谱呈低阻性，流速可以加快 • 病变静脉血流频谱动脉化，有搏动性
血栓闭塞性脉管炎
• 病理改变 是一种进行缓慢的动脉和静脉节段性
炎症病变。由于多层血管炎症，血管内 膜增生，血栓形成，以至血管腔闭塞。
中下1/3交界处中点的连线。 腘动、静脉：大腿内侧中下1/3交界处至腘窝中点的连线。 胫后动、静脉：腘窝中点至内踝和跟结节的连线。 胫前动、静脉：胫骨粗隆与腓骨小头连线中点至足背的
内、外连线的中点 足背动、静脉：足背的内、外踝连线中点至第一、二跖趾
关节之间的连线。
由上至下，连续扫查：从股动、静脉开始连续纵行/横行 扫查； 左右对比，先B后D：先检查健肢，再检查患肢；B超显 示血管形态、大小、结构等信息，彩超反映血管走行、血流分 布、特性，如有、无、快、慢、侧支循环等情况。探头不要加 压，以免血管腔受压，特别是静脉血管，影响检查结果； 横获内径，纵观血流：一般经横切面测量管腔内径，纵 切面显示血管长轴彩色血流图，进行频谱多普勒测量血流参数， 声束与血管夹角≤60 。
CFA CFV
男，90岁 S2002-205 右股动脉血栓形成
ATA 男，56岁 S2002-109 左胫前动脉血栓闭塞性脉管炎
DPA 男，56岁 S2002-109 左胫前—足背动脉血栓闭塞性脉管炎
男，56岁 S2002-109 左胫前动脉血栓闭塞性脉管炎
下肢静脉
股静脉 继续向上至腹股沟韧带下缘移行于髂外静脉。全程与 股动脉相伴行。当股静脉穿过内收肌管时，位于股动脉后外侧， 继续向上，至腹股沟韧带位于股动脉内侧，移行为髂外静脉。
腘静脉 位于腘动脉内侧及浅部，腘静脉继续向上至股部中下 1/3交界处，穿过内收肌管的腱裂孔移行于股静脉。
胫后静脉 由足底内、外侧静脉合成，在内踝的后方向上至腘 肌下缘与胫前静脉汇合组成腘静脉。
大隐静脉 自足背静脉弓的内侧开始直向上行，经内踝前方沿 胫骨缘而抵达股骨内侧髁后部，再向上外行，位于大腿内侧面
下肢血管疾病超声诊断
超声应用于下肢血管，能同时获取解剖和血流
动力学方面的信息，且无创、方便，已成为诊断下肢 血管疾病的首选检查方法。
1、下肢血管解剖概述 2、CDFI检查方法 3、下肢血管正常声像图 4、下肢深静脉血栓形成 5、下肢动脉血栓性疾病 6、 临床意义

下肢动脉
下肢动脉解剖概述
1.1 股动脉 起自腹股沟韧带深面，与髂外动脉连续，在 腹股沟韧带下方约3～5cm处发出股动脉。股动脉本干继 经股三角向下，由股前方转到股内侧，进入内收肌管至腘 窝移行为腘动脉。
正常成人下肢动脉测值
下肢动脉疾病的超声诊断
下肢动脉硬化性闭塞症
• 病理变化: 动脉内膜或中层发生的退行性变和增
生过程,最后导致动脉失去弹性,管壁增厚 变硬,管腔狭窄缩小.
下肢动脉瘤
动静脉瘘
• 动脉和静脉之间存在的异常通道称之为 动静脉瘘。
• 分类： 先天性 ： 累及无数细小动静脉，瘘口多 后天性 ： 外伤或穿刺史，瘘口单个
检查探头及体位
线阵探头，频率5～10MHz， 体位 取仰卧位，大腿外展。检查胫前、足背 动脉也可取作坐位；腘动、静脉，胫后静脉检测 应取俯卧位。
二维检查
• 血管走行 • 血管管壁 • 血管管腔
CDFI检查
观察血流的充盈情况
检测血流参数 (包括血流速度及频谱形态)
扫查方法
了解下肢血管的体表投影有助于对下肢血管的检查。 股动、静脉：髂前上棘和耻骨结节连线的中点至大腿内侧
c.吸气时血流变慢而色彩黯淡，呼气时 血流加速则色彩明亮。
股静脉血流频谱图
下肢静脉瓣膜功能实验
乏氏试验 ：深吸气后憋气（乏氏动作）可见正 常肢体大静脉或中等大小静脉内血流信号中断 或出现短暂返流 检测检查部位至胸腔的静脉系统开放状况 及其间静脉瓣膜防止血液反流的能力（是否完 全关闭）
• 股静脉： 12.1±2.28 腘静脉： 8.8±1.90 • 胫后静脉：6.2 ±1.62 胫前静脉：3.4 ±0.61
CDFI：
a.血流为自发性血流，其特点为随呼吸 运动变化的单相、低速、向心血流。
b.血流显示与伴行动脉血流方向相反， 血流信号可持续整个心动周期，深静脉 瓣区无反向血流或有短时间反向血流。
下肢动脉正常声像图
二维
横切呈圆形，有搏动性。探头加压 后管腔不变形.纵切显示前、后血管壁呈 两条近似平行的回声带，可显示管壁三层 结构：内膜光滑，纤细，连续性好，呈稍 强的带状回声；中层回声较低；外膜呈明 亮的强光带回声。管腔内为无回声。
• CDFI
管腔内充满血流信号, 收缩期流速高 而色彩明亮,舒张期流速低而色彩暗淡;频 谱显示为典型的三相波(频谱刚开始为心 脏收缩引起的高速向前血流,接着为舒张 早期的反向血流,最后为舒张中晚期的向 前低速血流)
超声表现
• 多发生于膝以下的血管 • 二维显示病变处广泛内膜增厚、毛糙，
管腔内可存在闭塞或节段性狭窄，与其 伴行的静脉内可以发现血栓 • 彩色显示残存管腔内血流明亮，流速加 快
硬化斑块 女，77岁 S2001-99 左股动脉及其分支内急性血栓形成
钙化斑块 CFA
男，90岁 S2002-205 右股动脉急性血栓形成
在卵圆窝处注入股静脉。
下肢血管正常声像图
2D ：
管壁薄，光滑，连续性好，并可显示静脉 瓣回声，内径大于伴行动脉。
实时显像下观察可见流动血流呈云雾状。下 肢静脉吸气后屏气（作Valsalva试验）后管径增 大。
部分血管内可以看到静脉瓣膜。
正常静脉探头加压后管腔压瘪。
• 下肢静脉尸体解剖测值(mm、X±SD)
