用合像水平仪测量直线度误差

2023版工具钳工（中级）考试内部模拟题库含答案必考点1、【单选题】( )不会产生冲压制件的质量问题。

（C ）A、模具刃口磨损B、制件产生变形C、凸、凹模间隙适中D、定位导向机构不良2、【单选题】( )由于对工件安装的敞开性较差，使待工件的装卸不方便，安装效率低。

（C ）A、固定式钻模B、铰链式钻模模板C、分离式钻模模板D、悬挂式钻模板3、【单选题】一般主吊装用钢丝绳宜选用( )钢丝绳。

（B ）A、同向捻B、交互捻C、混合捻D、复合捻4、【单选题】三坐标测量机基本结构主要有（）组成。

（A ）A、机体、传感器、数据处理系统三大部分B、解码顺、反射灯两大部分C、机体、放大器两大部分D、传感器、编辑器、驱动箱三大部分5、【单选题】以下关于零件测绘的说法错误的是( )。

（D ）A、对于不重要的尺寸允许将测量所得尺寸适当圆整B、零件的表面粗糙度可根据零件的作用参考同类型产品图样确定C、零件的工艺结构须查阅有关标准画出D、零件因长期使用所产生的的磨损应在图纸中画出6、【单选题】以下哪种情况属于诚实劳动( )（B ）A、出工不出力B、风险投资C、制造假冒伪劣产品D、盗版7、【单选题】以工序为单位说明一下工件的全部加工教程叫( )（B ）A、工序卡B、工艺卡C、过程卡D、技术检查卡8、【单选题】关于合像水平仪的工作原理下面说法。

错误的是( )。

（B ）A、利用光学零件将气泡像复合放大B、通过杠杆传动构件来提高读数灵敏度C、利用棱镜复合法提高读数分辨能力D、指针标尺起定零位作用9、【单选题】办事公道是指职业人员在进行职业活动时要做到( )（C ）A、原则至上，不徇私情，举贤任能，不避亲疏B、奉献社会、襟怀坦荡、待人热情、勤俭持家C、支持真理、公私分明、公平公正、光明磊落D、牺牲自我、助人为乐、邻里和睦、正大光明10、【单选题】卧式镗床床身上的垂直平面导轨中部磨损后，用下滑座纵向进给镗孔时，误差将会反映在( )剖面的直线度上。

《互换性与测量技术基础》用合像水平仪测量直线度误差实验一、实验目的1.了解合像水平仪的原理、结构和使用方法；2.掌握用合像水平仪测量直线度误差的方法；3.掌握直线度误差的计算及评定方法。

二、实验内容1.用合像水平仪测量桌面上指定区域的直线度误差。

2.根据测量结果，进行数据处理，获得直线度误差值。

三、合像水平仪的结构和工作原理1．合像水平仪的结构和工作原理合像水平仪主要由测微螺杆、杠杆系统、水准器、光学合像棱镜和具有 V 型工作平面的底座等组成，如图 3-1 所示。

水准器安装在杠杆架的底板上，它的水平位置用微分盘旋钮通过测微螺杆与杠杆系统进行调整。

水准器内的气泡圆弧，分别用三个不同方向位置的棱镜反射至观察窗，分成两个半像，利用光学原理把气泡像复合放大(放大5倍)，提高读数精度，并通过杠杆机构提高读数的灵敏度和增大测量范围。

当水平仪处于水平位置时，气泡A与B重合，见图如图3-1c。

当水平仪倾斜时，气泡A与B不重合，见图 3-1d。

测微螺杆的螺距 P=0.5mm，微分盘刻线分为 100 等分。

微分盘转过一格，测微螺杆上螺母轴向移动0.005mm。

2．合像水平仪使用方法将水平仪放在工件的被测表面上，眼睛看窗口1，手转动微分盘，直至两个半气泡重合时进行读数。

读数时，从窗口4读出毫米数，从微分盘上读出刻度数α。

被测量两个相邻点之间的高度差为：h=0.01Lα——其中0.01是合像水平仪的分度值（mm/m）——L是水平仪的底座长度（165mm）——α是角度读数（用格数来计算）如果平面度误差比较大，应该还要考虑窗口4的读数与计算的高度值之和。

1、4-窗口；2-微分盘旋钮；3-微分盘；4.侧面毫米级读数窗口 5-水平仪底座；6-玻璃管；7-放大镜； 8-合成棱镜；9、11-弹簧；10-杠杆架；12-指针；13-测微螺杆图 3-1 光学合像水平仪四、测量步骤1、将被测面及合像水平仪地面擦拭干净。

2、按需要将被测长度分成若干段，每段长度称为节距，并在被测对象上做好标记。

实验一直线度误差的测量一、实验目的掌握按“节距法”测量直线度误差的方法。

二、测量原理及数据处理对于很小表面的直线度误差的测量常按“节距法”，应是将被测平面分为若干段，用小角度度量仪（水平仪、自准直仪）测出各段对水平线的倾斜角度，然后通过计算或图解来求得轮廓线的直线度误差。

本实验用合像水平仪。

具体测量方法如下：将被测表面全长分为n段，每段长l=L/N应是桥板的跨距。

将桥板置于第一段，桥板的两支承点放在分段点处，并把水平仪放在桥板上，使两者相对固定（用橡皮泥粘住）记下读数a1（单位为格）。

然后将桥板沿放测表面移动，逐段测量下去，直至最后一段（第n段）。

如图1每次移l，并要使支承点首尾相接，记下每段读数（单位为格）a1、a2、……a n。

最后按下列步骤（见例）列表计算出各测量点对两端点连线的直线度偏差Δh i，并取最大负偏差的绝对值之和作为所求之直线度误差。

[例]设有一机床导轨，长2米（L=2000mm），采用桥板跨距l=250mm，用分度值c=0.02mm/m的水平仪，按节距法测得各点的读数a i（格）如表1。

表1也可用作图法求出直线度误差，如图2。

作图法是在坐标纸上，以导轨长度为微坐标，各点读数累积为纵坐标，将测量得到的各点读数累积后标在坐标上，并将这些坐标点连成折线，以两端点连线作为评定基准，取最大正偏差与最大负偏差的绝对值之和，再换算为线值（μ），即为所求之直线度误差。

测量导轨直线度误差时，数据处理的根据，可由下图看出：（图3）A i — 导轨实际轮廓上的被测量点（i =0、1、2、……、n ）； a i — 各段上水平仪的读数（格）； Y i — 前后两测量点（i -1，i ）的高度差；h i — 各测点（A i ）到水平线（通过首点A 0）的距离（μ），显然1'in i i h y ==∑'i h — 在测量点A i 处，导轨的倾斜量（μ）； Δh i — 测量点A i 对导轨首末两端点连线（A 0，A n ）的直线度误差（μ）（显然Δh 0=0，Δh n =0）；l — 桥板跨距，即各测量段长度l =L /n (mm)，L ——导轨全长（mm ），n ——测量段数； c —水平仪的分度值0.01mm/米·格。

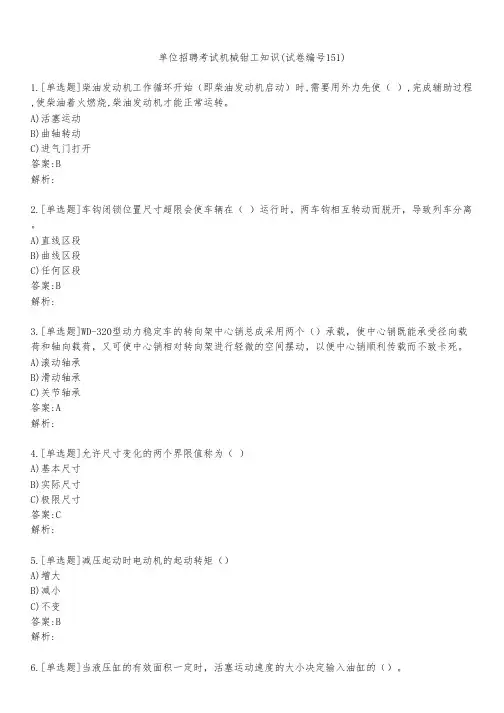

单位招聘考试机械钳工知识(试卷编号151)1.[单选题]柴油发动机工作循环开始（即柴油发动机启动）时,需要用外力先使（ ）,完成辅助过程,使柴油着火燃烧,柴油发动机才能正常运转。

A)活塞运动B)曲轴转动C)进气门打开答案:B解析:2.[单选题]车钩闭锁位置尺寸超限会使车辆在（ ）运行时，两车钩相互转动而脱开，导致列车分离。

A)直线区段B)曲线区段C)任何区段答案:B解析:3.[单选题]WD-320型动力稳定车的转向架中心销总成采用两个（）承载，使中心销既能承受径向载荷和轴向载荷，又可使中心销相对转向架进行轻微的空间摆动，以便中心销顺利传载而不致卡死。

A)滚动轴承B)滑动轴承C)关节轴承答案:A解析:4.[单选题]允许尺寸变化的两个界限值称为（ ）A)基本尺寸B)实际尺寸C)极限尺寸答案:C解析:5.[单选题]减压起动时电动机的起动转矩（）A)增大B)减小C)不变答案:B解析:B)压力C)负载阻力答案:A解析:7.[单选题]三角带传动，其工作面为带轮上制出的环形沟槽相接处的两侧面，带与轮槽底（ ）A)接触B)不接触C)紧密接触答案:B解析:8.[单选题]机床上进给螺杆,它的牙形角一般为( )。

A)30°B)40°C)60°答案:A解析:9.[单选题]防止液压系统过载起安全作用 的是:( )。

A)减压阀B)顺序阀C)安全阀答案:C解析:10.[单选题]实践证明，齿面抗点蚀的能力主要和齿面的（）有关系。

A)精度B)表面粗糙度C)硬度答案:C解析:11.[单选题]衍磨铸铁件时一般用( )砂条。

A)金刚石B)碳化硅C)氧化铝答案:B解析:B)最前一级C)最后一级答案:C解析:13.[单选题]下压小闸手柄，可以将（ ）的压力空气排向大气。

A)作用管B)容积室C)单缓管答案:A解析:14.[单选题]推力轴承适用于承受()载荷。

A)轴向B)径向C)轴向与径向答案:A解析:15.[单选题]0.02mm游标卡尺的游标上，第50格刻线与尺身上( )mm刻线对齐。

用合像水平‎仪测量直线‎度误差一、实验目的：1、掌握直线度‎误差的测量‎及数据处理‎方法。

2、学会合像水‎平仪测量直‎线度误差。

二、实验内容：用合像水平‎仪测量直线‎度误差。

三、计量器具说‎明：合像水平仪‎是一种结构‎简单，使用方便的‎精密测角仪‎器。

仪器其本参‎数如下：分度值 0．01mm/m底面长度过‎ 166 mm仪器外观见‎图2-1：四、合像水平仪‎的工作原理‎：合像水平仪‎是用来测量‎被测直线上‎某两点A、B对水平位‎置的高度差‎的仪器，如图2-2所示。

合像水平仪‎的内部机构‎原理简图如‎图2-3（a）所示。

当合像水平‎仪底板放置‎在水平位置‎时，调节读数手‎轮，使合像观察‎窗内水泡的‎像由图2-4（a）所示的不合‎像状态，调至图2-4（b）所示的合像‎状态，此时，充水小管处‎于水平位置‎，微分简读数‎正好为0（图2-3（a）.当底板与水‎平位置存在‎一个倾角α‎时（如图2-3（b））,调节读数手‎轮，测微螺杆将‎会带动充水‎小管绕铰链‎支点O旋转‎，当充水小管‎调至水平位‎置时，读数手轮上‎可读得一读‎数k.由于倾角α‎很小，若合像水平‎仪置于桥板‎上，而桥板两支‎点A、B（图2-2）之间间距为‎L，则被测直线‎上B点相对于A‎点对水平位‎置的高度差‎为：a)用合像水平‎仪测量导轨‎直线度示例‎例如，要测量一个‎长度为12‎00mm导轨的‎直线度误差‎，可选择桥板‎两支点间的‎长度为20‎0 mm（桥板两支点‎间的长度是‎可调的，被测直线的‎长度应为桥‎板两支点间‎长度的整数‎倍）。

如图2-5所示，先将桥板及‎合像水平仪‎安放于位置‎①，调节合像水‎平仪至合像‎，从读数标尺‎上可见此时‎指针介于3‎与4之间，而读数手轮‎上的值为5‎2，此时合像水‎平仪的读数‎值为352‎格（读数手轮转‎一周，手轮上的刻‎度值走过1‎00格，而读数标尺‎走过1格），这样就可测‎出测点1对‎测点0相对‎于水平位置‎的高度差；再将桥板移‎至位置②，可测出测点‎2对测点1‎相对于水平‎位置的高度‎差，如此重复6‎次，可获得6个‎测得值，将其记入表‎2-1中“顺测”栏。

《机械制造技术基础》课程实验指导书适用专业：机械设计制造及其自动化实验类别：实验实验学时：6 学时工业制造学院实验一 刀具几何角度的测量一、实验目的：通过实验加深对车刀几何角度、参考平面等概念的理解，掌握测量车刀标注角度的方法，能正确测量车刀角度并根据测量结果绘出车刀工作图。

二、实验内容：1、基本掌握车刀量角台的原理、操作方法；2、掌握车刀刀具角度标注的参考系及角度的标注；3、正确地测量车刀的角度；4、了解不同参考系刀具角度换算的基本方法。

三、实验步骤及要求：1、实验条件：. 1）、车刀量角台 2）、车刀车刀量角台（图1—1）简介图1-1所示，回转工作台式量角台主要由圆盘底座1、2、活动底座3、定位块4、大指针5、大扇形板6、立柱7、螺母8、锁紧螺母9、小指针10、小扇形板11等组成。

圆盘底座底盘1周边左右各有1000刻度，用于测量车刀的主偏角和副偏角，活动底座3可绕底座中心在零刻线左右1000范围内转动；通过底座指针2读出角度值；定位块4可在活动底座上平行滑动，作为车刀的基准；大指针5由前面、底面、侧面三个成正交的平面组成，在测量过程中，根据不同的情况可分别用以代表主剖面、基面、切削平面等。

大扇形板6上有正负450的刻度，用于测量前角、后角、刃倾角，通过大指针5 的指针指出角度值；立柱7上制有螺纹，旋转升降螺母8就可以调整测量片相对车刀的位置。

参考系(1)切削平面-----通过主切削刃上某一点并与工件加工表面相切的平面。

(2)基 面-----通过主切削刃上某一点并与该点切削速度方向相垂直的平面。

(3)正交平面-----通过主切削刃上某一点并与主切削刃在基面上投影垂直的平面。

标注角度(1)在正交平面参考系内标注的角度 前角-----前刀面与基面之间的夹角图 1-1 量角台的结构后角-----主后刀面与切削平面之间的夹角。

(2)在基面参考系内标注的角度 主偏角---主切削刃在基面上的投影与进给方向的夹角。

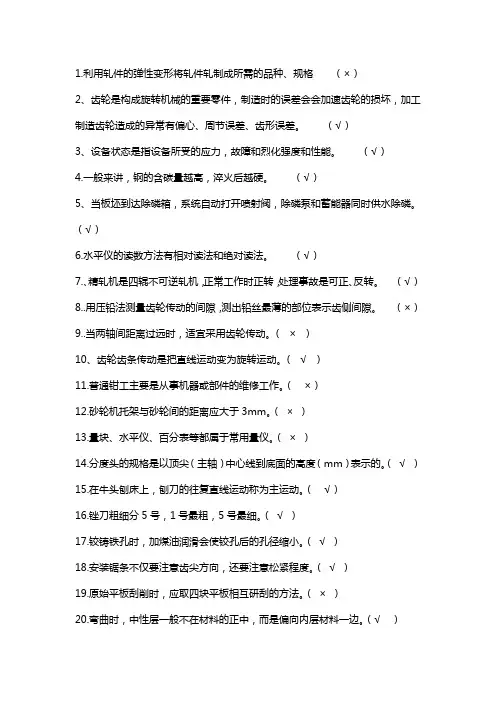

1.利用轧件的弹性变形将轧件轧制成所需的品种、规格（×）2、齿轮是构成旋转机械的重要零件，制造时的误差会会加速齿轮的损坏，加工制造齿轮造成的异常有偏心、周节误差、齿形误差。

（√）3、设备状态是指设备所受的应力，故障和烈化强度和性能。

（√）4.一般来讲，钢的含碳量越高，淬火后越硬。

（√）5、当板坯到达除磷箱，系统自动打开喷射阀，除磷泵和蓄能器同时供水除磷。

（√）6.水平仪的读数方法有相对读法和绝对读法。

（√）7.、精轧机是四辊不可逆轧机，正常工作时正转，处理事故是可正、反转。

（√）8..用压铅法测量齿轮传动的间隙，测出铅丝最薄的部位表示齿侧间隙。

（×）9..当两轴间距离过远时，适宜采用齿轮传动。

(×)10、齿轮齿条传动是把直线运动变为旋转运动。

(√)11.普通钳工主要是从事机器或部件的维修工作。

（×）12.砂轮机托架与砂轮间的距离应大于3mm。

（×）13.量块、水平仪、百分表等都属于常用量仪。

（×）14.分度头的规格是以顶尖（主轴）中心线到底面的高度（mm）表示的。

（√）15.在牛头刨床上，刨刀的往复直线运动称为主运动。

（√）16.锉刀粗细分5号，1号最粗，5号最细。

（√）17.铰铸铁孔时，加煤油润滑会使铰孔后的孔径缩小。

（√）18.安装锯条不仅要注意齿尖方向，还要注意松紧程度。

（√）19.原始平板刮削时，应取四块平板相互研刮的方法。

（×）20.弯曲时，中性层一般不在材料的正中，而是偏向内层材料一边。

（√）21、当第一划线位臵确定后，若有安臵基面可选择时，应选择工件重心低的一面作为安臵基面。

(√)22、划线时，一般应选择设计基准为划线基准。

( √)23、光学平直仪是一种精密光学测角仪器。

(√)24、合像水平仪水准器管比框式水平仪的曲率半径大，所以气泡稳定较快。

( ×)25、生产中所用对角线法测量工作台的平面度误差，是符合最小条件要求的。

合像水平仪测量直线度误差一、实验目的：掌握用合像水平仪测量直线度误差的方法及数据处理二、实验内容：用合像水平仪测量直线度误差三、测量原理直线度误差通常按与理想要素比较的原则进行测量，其测量原理如图2-1 所示。

用准直光线、水平面或高精度平板的平面构成一条模拟理想直线L，将被测实际直线L′与模拟理想直线进行比较，若能直接测出被测的实际直线上各点相对于理想直线的绝对距离y 0、y1、…、y n，或相对偏距Δ0、Δ1、…、Δn，这种测量方法称之为直接测量法。

若每次测量的读数仅反映相邻两测点的相对高度差δ0、δ1,δ2、…、δn，通过累加（即ΔK = ∑δi）后，才能获得相对偏距，则这种测量方法称之为间接测量法。

不管采用哪种测量方法，其最终目的都是要按各测点的相对偏距，作出被测实际直线的折线图，最后按最小条件确定被测实际直线相对于理想直线的变动量，即直线度误差值。

四、测量仪器合像水平仪的结构如图2-3 所示，其示值范围为± 10mm/m ，分度值为 2 ″（相当于i ＝0 .01mm/m ）。

合像水平仪的水准器1是一个封闭的玻璃管，内装乙醚或酒精，并留有一个小气泡。

将合像水平仪安置在桥板上，当桥板的两接触点所组成的连线平行水平面时，气泡处在水准器的正中。

此时，通过合像棱镜2，将气泡两端的半像汇聚到放大镜3之下，出现图2-3（b）所示的两半像端对齐的结果。

当桥板的两接触点所组成的连线相对于水平面偏斜时，气泡偏高水准器的中心，两半像端错开Δ（图2-3（c）所示）。

此时转动刻度盘8 将水平仪重新调平，使气泡两半像端对齐，然后通过读数系统7 (分度值lmm/m）和刻度盘8(分度值0.01mm /m ），即可确定测量读数。

用合像水平仪测量所获得的每个读数也仅仅只反映桥板两接触点的相对高度差δ i 。

五、测量步骤1、将导轨全长分成长度相等的若干小段，确定相邻两测点之间的距离（节距），按节距调整桥板的两圆柱中心距。

互换性与技术测量实验指导书机械工程实验室2008-10合象水平仪测量直线度误差一、实验目的1、掌握用合象水平仪测量直线度误差的方法及数据处理。

2、加深对直线度误差的定义及理解。

二、实验内容用合象水平仪测量直线度误差。

三、计量器具说明与测量原理为了控制机床、仪器导轨及长轴的直线度误差，常在给定平面（垂直平面或水平平面）内进行检测，常用的测量器具有框式水平仪、合象水平仪、电子水平仪和自准直仪等测定微小角度变化的精密量仪。

由于被测表面存在直线度误差，测量器具置于不同的被测部位上时，其倾斜角将发生变化，若节距（相邻两点的距离）一经确定，这个微小倾角与被测两点的高度差就有明确的函数关系，通过逐个节距的测量，得出每一变化的倾斜度，经过作图或计算，即可求出被测表面的直线度误差值。

合象水平仪因具有测量准确、效率高、价格便宜、携带方便等特点，在直线度误差的检测工作中得到广泛采用。

合象水平仪的结构，主要由微动螺杆、螺母、底盘水准仪、棱镜、放大镜、杠杆以及具有平面和V形工作面和底座等组成。

如图3-1所示。

1、水准器2、棱镜3、放大镜4、杠杆5、测量机构6、底板7、测量机构8、微动螺杆图3-1 合象水平仪合象水平仪是利用棱镜将水准器中的气泡像复合放大，以提高读数时的对准精度，利用杠杆和微动螺杆传动机构来提高读的精度和灵敏度,其工作原理见本指导书第二篇。

合象水平仪置于被测工件表面上，若被测两点相对自然水平线不等高时，将引起两端的气泡像不重合，转动度盘使气泡像重合，此时合象水平仪的读数值即为该两点相对自然水平面的高度差，刻度盘读数与桥板跨距L之间的关系为：h= i·L·a四、测量步骤；1、量出零件被测表面总长，将总长分为若干等分段（一般为6～12段）确定每一段的长度（跨距）L，并按L调整可调桥板两圆柱的中心距。

2、将合像水平仪放于桥板上，然后将桥板从首点依次放在各等分点位置上进行测量。

到终点后，自终点再进行一次回测，回测时桥板不能调头，同一测点两次读过的平均值为该点的测量数据。
