直线度的介绍及误差检测方法

直线度误差的基本概念一、直线度误差的定义直线度误差是指在生产过程中，由于各种因素的影响，直线物体（如导轨、直线轴、平板等）的实际几何形状与理论上的理想直线形状之间的偏差。

这种偏差表现为直线物体在长度方向上的波动、弯曲或扭转变形。

二、直线度误差的来源1. 加工过程中产生的形状误差：在机械加工过程中，由于刀具或夹具的误差、机床调整不当等原因，可能导致直线物体产生各种形状误差。

2. 受载变形：当直线物体受到外力作用时，可能会发生弯曲、扭曲等变形，导致其形状偏离理想直线。

3. 热变形：在某些情况下，由于温度变化导致材料热胀冷缩，也可能对直线度造成影响。

4. 测量误差：在测量过程中，由于测量设备、测量方法等因素的影响，也可能导致测量结果存在误差。

三、直线度误差的表示方法1. 绝对值表示法：该方法将直线度误差表示为某一长度范围内偏差的最大值或最小值。

例如，如果某一长度为100mm的直线物体在全长范围内的最大偏差为0.1mm，则其直线度误差为|0.1mm|。

2. 相对值表示法：该方法将直线度误差表示为某一长度范围内偏差与该长度之间的比值。

例如，如果某一长度为100mm的直线物体在全长范围内的最大偏差为0.1mm，则其直线度误差为0.1mm/100mm=0.001。

四、直线度误差的评定标准为了评估直线度误差的大小，需要制定相应的评定标准。

通常，这些标准是根据实际生产过程中的精度要求和技术条件来确定的。

以下是一些常见的直线度误差评定标准：1. GB/T 1182-2008《形状和位置公差直线度、平面度、平行度、垂直度和倾斜度的定义及公差表》。

该标准规定了直线度等基本形状和位置公差的定义、符号、标注和公差值表。

根据不同的情况，可以选择相应的公差等级和公差值进行评定。

直线度误差检测直线度误差检测是指对物体或工件的直线度进行测量和评估的一种方法。

直线度误差是指直线轮廓与理想直线之间的最大偏差。

该参数被广泛应用于制造业、机械工程和精密加工领域，以确保产品的质量和精度。

直线度误差检测通常使用一种被称为直线度测量仪的设备。

这种仪器使用激光或光电原理来测量工件的直线度。

它包括一个测量传感器和一个数据处理单元。

测量传感器负责接收和记录工件上的信号，而数据处理单元则用于计算和评估直线度误差。

在进行直线度误差检测时，首先需要将工件安装在检测设备上，并确保其与测量传感器保持接触。

然后，测量仪器会从工件上获取一系列数据点，这些数据点代表了工件的曲线轮廓。

接下来，数据处理单元会对这些数据点进行分析和处理，计算出工件的直线度误差。

直线度误差的计算通常是通过与理想直线进行比较来完成的。

理想情况下，工件的直线度应该是完美的，即与理想直线重合。

然而，在实际情况中，由于材料、加工和制造过程等原因，工件的直线度可能会存在误差。

因此，直线度测量仪会将工件轮廓与理想直线进行比较，并计算出其之间的最大偏差，即直线度误差。

直线度误差检测的结果通常以数字或图形形式显示出来。

数值结果可以直接表示直线度误差的大小，而图形结果则可以更直观地展示工件的轮廓和误差情况。

根据需要，检测结果可以用于判断工件是否符合预定的标准和要求。

总之，直线度误差检测是一种重要的测量方法，可以帮助确保产品的质量和精度。

通过使用专用的直线度测量仪，我们能够准确地评估工件的直线度误差，并采取相应的措施来改进和优化产品的制造过程。

这对于制造业和精密加工行业来说，具有非常重要的意义。

直线度误差是工件最常见的几何误差之一，对于制造业和精密加工行业来说，它的控制尤为重要。

直线度误差的存在可能会导致制造过程中产生不符合要求的产品，进而影响产品质量和性能。

因此，在生产过程中对直线度误差进行检测和控制是至关重要的。

直线度误差检测的一项重要任务是测量并评估工件的直线度。

直线度检测方法直线度检测方法引言:直线是我们日常生活中最基本的几何形状之一，对于许多领域来说，直线的准确性和度量是至关重要的。

无论是在制造业、建筑业还是科学研究领域，直线度的检测都是一个关键的步骤。

在本文中，我们将介绍一些常见的直线度检测方法，并探讨它们的原理、优缺点以及应用领域。

一、光学比较法光学比较法是直线度检测中最常用和传统的方法之一。

它基于将被测直线与一个标准直线进行比较来评估其直线度。

实施步骤：1. 准备一个光学比较仪器，例如投影仪或显微镜。

2. 将被测直线放在光学比较仪器下，并调整仪器以使标准直线尽可能与被测直线重合。

3. 观察直线之间的差异，通过目视比较或图像测量来评估直线度。

优点：- 相对简单且易于操作。

- 结果直观，可以看到直线的形状。

缺点：- 受到人眼观察和仪器精度的限制。

- 适用于对直线度要求不高的场景，对于高精度要求的检测可能不够准确。

应用领域：- 制造业中的零部件加工。

- 建筑工程中的基础测量。

二、激光干涉法激光干涉法是一种高精度的直线度检测方法，通过光的干涉原理来测量被测直线的直线度。

实施步骤：1. 使用一束激光来照射被测直线。

2. 被测直线上的反射光与参考平面上的反射光相干叠加，形成干涉条纹。

3. 根据干涉条纹的形态来评估被测直线的直线度。

优点：- 高精度，可以检测到微小的直线度误差。

- 结果数字化，可以进行精确的数据分析和处理。

缺点：- 设备较为复杂，需要专业操作和维护。

- 成本较高。

应用领域：- 科学研究中的光学实验。

- 高精度设备的制造和校准。

三、机械比较法机械比较法是一种基于机械测量原理的直线度检测方法，通过对被测直线的物理接触和移动来评估直线度。

实施步骤：1. 准备一个接触式比较仪器，例如游标卡尺或测微计。

2. 将应用压力的探针或测头沿着被测直线移动，并记录每个位置的测量值。

3. 通过对测量值进行分析和比较来评估直线度。

优点：- 相对简单且易于操作。

- 可以进行实时的测量和评估。

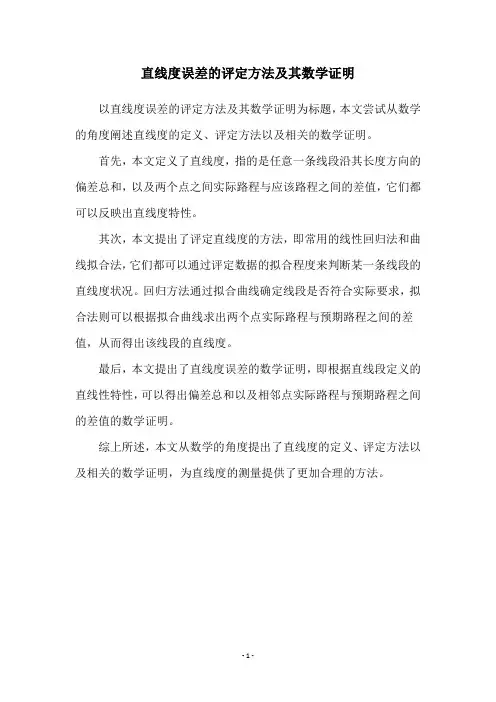

直线度误差的评定方法及其数学证明
以直线度误差的评定方法及其数学证明为标题，本文尝试从数学的角度阐述直线度的定义、评定方法以及相关的数学证明。

首先，本文定义了直线度，指的是任意一条线段沿其长度方向的偏差总和，以及两个点之间实际路程与应该路程之间的差值，它们都可以反映出直线度特性。

其次，本文提出了评定直线度的方法，即常用的线性回归法和曲线拟合法，它们都可以通过评定数据的拟合程度来判断某一条线段的直线度状况。

回归方法通过拟合曲线确定线段是否符合实际要求，拟合法则可以根据拟合曲线求出两个点实际路程与预期路程之间的差值，从而得出该线段的直线度。

最后，本文提出了直线度误差的数学证明，即根据直线段定义的直线性特性，可以得出偏差总和以及相邻点实际路程与预期路程之间的差值的数学证明。

综上所述，本文从数学的角度提出了直线度的定义、评定方法以及相关的数学证明，为直线度的测量提供了更加合理的方法。

- 1 -。

直线度误差的测量【知识要点】一、直线度误差①概述直线度是限制被测实际直线对理想直线变动量的一种形状公差。

被限制直线有平面内的直线、直线回转体上的素线、平面与平面的交线和轴线等。

②分类根据零件的功能要求不同，可分别给出在给定平面内、给定方向上和任意方向上的直线度要求三种类型。

⑴给定平面内直线度在给定平面内的公差带为间距等于公差值t的两平行直线所限定的区域。

如下右图标注的含义是表示被测表面的素线必须位于平行于投影面而且距离为公差值0.1mm的两平行直线内。

⑵给定方向上直线度在给定方向上的公差带为间距等于公差值t的两平行平面所限定的区域。

如下右图标注的含义是表示三棱尺的棱线必须位于箭头所示方向且距离为公差值0.1mm的两平行平面内。

⑶任意方向上直线度在任意方向上的公差带为直径等于公差值t的圆柱面所限定的区域。

如下右图标注的含 的圆柱体轴线必须位于直径为公差值0.08mm的圆柱面内。

义是d二、几何误差测量步骤①根据误差项目和测量条件确定测量方案，然后根据方案选择测量器具、并确定测量基准。

②进行测量，得到被测实际要素的有关数据。

③进行数据处理，得到几何误差。

三、直线度误差的检测方法1、打表法测量打表法即将被测零件、表架、百分表等，以一定方式支承在工件台上，测量时使百分表与被测工件产生相对移动，读出数值，从而进行误差测量。

①百分表百分表（如图所示）是一种精度较高的比较量具。

它只能测出相对数值，不能测出绝对值，主要用于检测工件的几何形状和位置误差（如圆度、平面度、垂直度、跳动等），也可在机床上于工件的安装找正。

另外百分表具有防震机构，使用寿命长，精度可靠。

②测量步骤⑴清洁零件测量表面、工作台及百分表触头等。

⑵将工件和检测仪器安装在偏摆仪上。

⑶调整百分表，使其测头垂直压在被测表面，并具有1~2圈压缩量。

⑷沿被测件的轴线方向移动百分表架。

⑸记录指示针最大与最小读数。

⑹然后把被测工件转过900度，重复上述步骤进行打表测量。

直线度的介绍及误差检测方法摘要：直线度是几何误差中最基础的一项，本文简述了有关直线度的基本知识。

其中着重阐述了直线度的几何公差带，以及直线度的评定方法。

其中公差的标注和检测原则都是通用的原则，适用于各种几何误差。

一、直经度的定义限制实际直线对理想直线变动量的一种形状公差。

由形状（理想包容形状）、大小（公差值）、方向、位置四个要素组成。

用于限制一个平面内的直线形状偏差，限制空间直线在某一方向上的形状偏差，限制空间直线在任一方向上的形状偏差。

几何误差是指零件加工后的实际形状、方向和相互位置与理想形状、方向和相互位置的差异。

在形状上的差异称形状误差，在方向上的差异称方向误差，在相互位置上的差异称位置误差。

直线度在几何公差中是最基础的部分，按检测关系分直线度属于被测要素中的单一要素——指对要素本身提出形状公差要求的被测要素。

二、直线度基本特性几何公差分形状公差、方向公差、位置公差和跳动公差四种类型。

其中形状公差是对单一要素提出的几何特征，因此，无基准要求。

三、直线度公差的标注1、公差框格用公差框格标注时，公差要求标注在划分成两格或多格的矩形框格内。

框格中的内容从左至右顺序填写（如图2.1）：（1）几何特征符号；（2）公差值，以线性尺寸单位表示的量值。

（3）基准符号，因直线度无基准所以不标注。

图2.12、限定性规定的标注①如果需要对整个被测要素上任意范围标注同样几何特征的公差时，可在公差值的后面加注限定范围的线性尺寸值，并在两者之间用斜线隔开，如图2.2（a）所示。

②如果标注的是两项或两项以上同样几何特征的公差，可直接在整个要素公差框格的下方放置另一个公差框格，如图2.2（b）所示。

图2.2四、直线度的几何公差带几何公差是实际被测要素对其理想形状、理想方向和理想位置的允许变动量。

直线度一类的形状公差是指实际单一要素所允许的变动量。

几何公差带是指由一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域，他是限制实际被测要素变动的区域。

实验三 三坐标测量机测量直线度误差一、实验目的1．掌握形状误差评定的原理；2．了解三坐标测量机的测量原理与操作方法；3．熟悉使用三坐标测量机评定直线度误差的原理与方法。

二、实验内容使用三坐标测量机测量直线度误差，绘制直线度误差曲线三、直线度误差的评定直线度误差是指实际被测直线对其理想直线的变动量，理想直线的位置应符合最小条件。

最小条件是指实际被测直线对其理想直线(评定基准)的最大变动量为最小。

测量数据可以用指示表测量实际被测直线上各测点相对于平板(测量基准)的高度来获得，也可以用水平仪或自准直仪对实际被测直线均匀布点测量，测量两相邻测点之间的高度差来获得。

然后，按照最小条件或以首、尾两个测点的连线(即两端点连线)作为评定基准，由获得的测量数据用作图或计算的方法求解直线度误差值。

四、使用三坐标测量机测量直线度误差1．三坐标测量机的组成和测量原理图3-1 三坐标测量机的组成1—工作台 2—移动桥架 3—中央滑架 4—Z 轴 5—测头 6—电子系统 Z43615X2Y（一）CMM 的组成三坐标测量机（Coordinate Measuring Machining ，简称CMM ）是典型的机电一体化设备，它由机械系统和电子系统两大部分组成。

（1）机械系统：一般由三个正交的直线运动轴构成。

如图3-1所示结构中，X 向导轨系统装在工作台上，移动桥架横梁是Y 向导轨系统，Z 向导轨系统装在中央滑架内。

三个方向轴上均装有光栅尺用以度量各轴位移值。

人工驱动的手轮及机动、数控驱动的电机一般都在各轴附近。

用来触测被检测零件表面的测头装在Z 轴端部。

（2）电子系统：一般由光栅计数系统、测头信号接口和计算机等组成，用于获得被测坐标点数据，并对数据进行处理。

（二）CMM 的工作原理三坐标测量机是基于坐标测量的通用化数字测量设备。

它首先将各被测几何元素的测量转化为对这些几何元素上一些点集坐标位置的测量，在测得这些点的坐标位置后，再根据这些点的空间坐标值，经过数学运算求出其尺寸和形位误差。

导轨直线度误差的测量导轨直线度误差是指导轨表面所形成的直线与拟合理想直线之间的偏差量。

在机械设备的制造和装配过程中，导轨直线度误差是一个常见的问题。

因此，测量导轨直线度误差对于保证机械设备的精度和稳定性非常重要。

本文将介绍导轨直线度误差的相关知识和测量方法。

一、导轨直线度误差的类型和特点导轨直线度误差包括以下两种类型：1.平面度误差：平面度误差是指导轨表面的相邻两点构成的线段与平面的偏差。

平面度误差常常会导致导轨的弯曲变形或者非正常磨损，从而影响机械设备的精度和稳定性。

2.直线度误差：直线度误差是指导轨表面的直线形状与理想直线之间的偏差。

直线度误差常常会导致机械设备的运动出现不稳定或者无法实现精确位置控制。

尽管导轨直线度误差的类型各不相同，但是它们都具有以下几个特点：1.导轨直线度误差是常见的机械精度问题，可以通过测量和调整进行解决。

2.导轨直线度误差对机械设备的精度和稳定性都有着较为明显的影响。

3.导轨直线度误差的测量需要专业的仪器设备和技术支持，需要依靠专业人员进行操作。

二、导轨直线度误差的测量方法为了测量导轨直线度误差，需要使用高精度的测量仪器，如光学平台、激光干涉仪、数控坐标测量机等。

下面将介绍一些常用的导轨直线度误差测量方法。

1.平面度误差的测量：平面度误差的测量可以通过使用平面度检测仪器进行，这种仪器可以对导轨表面进行扫描，得到与平面的偏差量。

平面度误差的测量需要进行多次测量，并且在不同位置进行扫描，以确保测量结果的准确性。

2.直线度误差的测量：直线度误差的测量可以通过使用激光干涉仪进行，这种仪器可以在导轨上发射一束激光，并通过探测器对反射的激光进行测量。

通过这种方式可以得到导轨表面的直线度误差，进而进行调整。

3.坐标定位误差的测量：在机械设备中，坐标定位误差也是非常重要的问题。

可以通过数控坐标测量机进行坐标误差的测量。

使用数控坐标测量机可以对导轨进行精确的位置控制，并对其精度进行评估。

一)、直线度误差的测量和评定方法1、直线度——表示零件被测的线要素直不直的程度。

2、直线度公差：指实际被测直线对理想直线的允许变动量。

3、直线度公差带：包容实际直线且距离为最小的两平行直线（或平面）之间的距离ƒ或圆柱体的直径؃。

1）、给定平面内的直线度包容实际直线且距离为最小的两平行直线之间的距离ƒ。

2）、给定方向上的直线度误差当给定一个方向时，是包容实际直线且距离为最小的两平行平面之间的区域。

当给定相互垂直的两个方向时，是包容实际直线且距离为最小的两组平行平面之间的区域。

3）、任意方向上的直线度误差：包容实际直线且距离为最小的圆柱体的直径؃。

4、直线度误差的检测方法按照测量原理、测量器具及测量基准等可将直线度误差的检测方法分为四类：直接方法、间接方法、组合方法和量规检验法。

1）、直接方法：此类方法一般是首先确定一条测量基线，然后通过测量得到实际被测直线上的各点相对测量基线的偏差，再按规定进行数据处理得到直线度值。

（素线的测量）（1）、光隙法：将被测实际素线与其理想直线相比较来测量给定平面内直线度误差的测量方法。

是将刀口尺置于被测实际线上并使与被测线紧密接触，转动刀口尺使它的位置符合最小条件，然后观察刀口尺与被测线之间的最大光隙，此最大光隙即为直线度误差。

当光隙较大时，可用量块和塞尺测量其值，光隙较小时，可通过与标准光隙比较，估读出光隙量大小。

该方法适合于磨削或研磨加工的小平面及短园柱（锥）面的直线度误差的测量。

标准光隙：标准光隙由1级量块、0级刀口尺和1级平面平晶组成。

光隙尺寸的大小借助于光线通过狭缝时呈现的不同颜色来鉴别。

光隙 >2.5um时，光线呈白光：间隙在 1.25—1.17um时，呈红光：间隙约为0.8um时，呈蓝光；间隙<0.5um时，则不透光。

（2）、打表测量法、拉线基准法（测微法）：用指示表测量零件表面直线度，是一种与理想直线比较，测量给定平面内直线度误差的方法。

直线度误差准直测量方法
直线度误差是指工件轴线与参考直线之间的偏差。

直线度误差准直测量方法是通过使用专门的测量仪器和方法来测量和评估工件的直线度误差。

常用的直线度误差准直测量方法有以下几种：
1. 双平台法：使用两个平台，将工件夹在中间，通过观察工件在两个平台上的接触点来评估直线度误差。

如果接触点在平台上移动，则说明工件轴线不直。

2. 投影法：通过将工件投影到平面上并观察投影图案来评估直线度误差。

常用的方法包括使用投影仪、光电测量仪或激光干涉仪等设备。

3. 三点法：在工件的两个端点和中间点处测量工件的高度，并通过比较这三个点的高度差来评估直线度误差。

4. 游标卡尺法：使用游标卡尺或千分尺等工具，在工件的不同位置上测量其直径或宽度，并比较这些测量值来评估直线度误差。

5. 平板法：将工件放置在平板上，通过观察工件与平板的接触情况来评估直线度误差。

这些方法中，常用的是双平台法、投影法和三点法。

具体选择哪种方法取决于工件的形状、尺寸和测量要求。

使用这些方法
进行直线度误差准直测量时，需要注意选择合适的测量仪器和仔细操作，以确保测量结果的准确性和可靠性。

形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。

检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。

此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。

一般公用检测器具-塞尺。

（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。

㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。

用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。

（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。

㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。

㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。

二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。

㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。

㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。

㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。

（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。

三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。

直线度的检测方法引言直线度是一个物体表面或边缘与理想直线之间的偏差程度，是衡量物体形状精度的重要指标之一。

在制造业中，直线度的检测对于保证产品质量、提高生产效率至关重要。

本文将介绍直线度的概念和意义，并详细介绍几种常用的直线度检测方法。

1. 直线度的定义和意义直线度是指物体表面或边缘与理想直线之间的偏差程度。

它反映了物体形状的准确性和规整性，对于保证工件装配精度、提高产品质量具有重要作用。

在制造业中，许多零部件需要具备一定的直线度要求，如机床导轨、光学元件、传感器等。

如果这些零部件的直线度不达标，可能会导致装配不良、功能失效等问题。

因此，对于制造业来说，准确测量和控制直线度是至关重要的。

2. 直线度检测方法2.1 视觉法视觉法是一种简单且常用的直线度检测方法。

它通过人眼观察物体表面或边缘与参考直线之间的偏差来评估直线度。

具体操作步骤如下：1.准备一条直线作为参考线，可以使用光栅尺、划线仪等工具。

2.将待检测物体放置在平整的工作台上。

3.用目测的方式观察待检测物体表面或边缘与参考直线之间的偏差，并记录下来。

视觉法简单易行，但受到人眼视觉判断能力的限制，对于精度要求较高的直线度检测可能存在一定误差。

2.2 光学投影法光学投影法是一种常用的高精度直线度检测方法。

它利用光学原理将待检测物体表面或边缘投影到屏幕上，并通过测量投影图案与参考直线之间的偏差来评估直线度。

具体操作步骤如下：1.准备一个光学投影仪，它可以将待检测物体表面或边缘投影到屏幕上。

2.将待检测物体放置在适当位置，调整投影仪使得投影图案清晰可见。

3.使用目镜或者测量仪器观察投影图案与参考直线之间的偏差，并记录下来。

光学投影法具有高精度和较低的人为误差，适用于对直线度要求较高的场合。

但需要专用设备和技术支持，成本较高。

2.3 探触法探触法是一种常用的机械式直线度检测方法。

它利用探头测量待检测物体表面或边缘与参考直线之间的距离变化，从而评估直线度。

直线度误差的评定方法直线度误差(line quality error)是指直线上一点到另一点的距离与直线上所有点的距离之比的平方根的平均值小于或等于1/2。

在计算机图形学、计算机辅助设计(CAD)、地理信息系统(GIS)、运动图像处理、医学影像分析等领域中,直线度误差是一个重要的测量和评估标准。

本文将介绍直线度误差的评定方法,并拓展相关知识。

一、直线度误差的评定方法1. 几何法几何法是最常用的直线度误差评定方法之一。

该方法基于直线上的点、线、面及其相互关系。

首先,计算直线上所有点的距离,然后计算直线上所有点的相对距离。

最后,计算平均值和标准差,即可得到直线度误差。

2. 光线法光线法是利用光线的传播规律计算直线度误差的方法。

该方法将直线上的一个点作为光线起点,将光线分成两条光线,一条光线经过直线上的所有点,另一条光线经过直线上的少数点。

计算两条光线的交点与已知点的距离,然后计算平均值和标准差,即可得到直线度误差。

3. 人工神经网络法人工神经网络法是一种基于机器学习的方法,可用于直线度误差的评定。

该方法将直线上的所有点作为输入,输出直线度误差的估计值。

该方法采用神经网络模型,通过学习大量数据,估计直线度误差。

二、直线度误差的拓展知识1. 直线度误差与图像质量的关系直线度误差对图像质量有很大的影响。

如果直线度误差较大,图像容易出现模糊、失真等问题。

因此,在图像处理中,常常需要对直线度误差进行评定,以确定图像的清晰度和精度。

2. 直线度误差与测量误差的关系直线度误差也和测量误差有关。

在测量中,如果直线度误差较大,可能会导致测量误差较大。

因此,在测量中,需要对直线度误差进行评定,以确定测量结果的准确性和可靠性。

3. 直线度误差在计算机视觉中的应用直线度误差在计算机视觉中也有重要的应用。

在计算机视觉中,常常需要对图像中的直线进行测量。

直线度误差评定可以用于确定图像中的直线长度和角度等参数,从而提高计算机视觉系统的准确性和可靠性。

直线度误差新国标直线度是表征工程零件表面形状偏离理想直线的一项重要指标，其精度对于确保机械系统的正常运行和精度有着关键的影响。

新国标中关于直线度误差的规范对于制造业具有重要的指导意义。

本文将深入解析新国标下的直线度误差标准，以帮助工程师和制造商更好地理解和应用这一标准。

一、直线度误差的定义：直线度是指工程零件表面偏离理想直线轨迹的程度。

直线度误差是表征实际直线轨迹与理想直线之间偏差的一个量化指标。

在制造和测量中，直线度误差常常用于衡量工程零件的形状偏差，尤其在需要确保零部件之间精确配合的场合。

二、新国标对直线度误差的规定：新国标中，直线度误差的规范主要体现在《GB/T 1804-2019 机械工程技术条件基础标准》中，其中对直线度误差的测量和规定进行了详细的规范。

主要包括以下几个方面：1.测量方法：新国标规定了直线度误差的测量方法，通常采用测量仪器，如光学投影仪、三坐标测量机等，对零部件的表面进行扫描和测量，然后通过计算得出直线度误差的数值。

2.公差等级：根据不同的工程要求和精度级别，新国标规定了不同的直线度误差公差等级。

这些等级反映了在不同应用场景下对于直线度误差的要求，制造商和设计者可根据具体情况选择适当的等级。

3.零件的测量位置：新国标规定了直线度误差的测量位置，通常是在零部件的特定截面或轮廓上进行测量。

这有助于更准确地了解零部件表面的直线度状况。

三、直线度误差的应用案例：以新国标规范为基础，直线度误差的应用案例可以涉及到各种机械零部件，如轴、滑块、导轨等。

在实际生产中，工程师可以根据所需精度和应用要求，选择适当的直线度误差公差等级，并采用合适的测量方法来评估零部件的直线度。

例如，对于需要高精度配合的轴承零部件，工程师可以选择较高的直线度误差公差等级，以确保轴承的装配精度。

而对于一些一般要求的机械连接零件，可以选择较低的公差等级，以降低制造成本。

四、直线度误差的挑战与展望：在实际应用中，直线度误差的测量和控制仍然面临一些挑战，如测量设备的精度、环境条件对测量的影响等。

直线度误差测量实验报告实验目的：1. 掌握测量直线度误差的基本方法和步骤；2. 了解直线度误差的定义、计算和表达方法；3. 熟悉测量仪器的使用和保养方法。

实验装置：1. 三点法测量仪；2. 双平台千分尺；3. 镜座；4. 定位块；5. 试块。

实验原理：直线度误差是指实际直线轨迹与理论直线轨迹间的偏离程度，通常用最大偏离量（Max. deviation）或最大偏离值（Max. deviation value）来表示。

而直线度误差的测量方法主要有：三点法、双平台千分尺法、激光干涉仪法等。

三点法是指通过在测量物体上取三个点并以其中两个点作基准线，再利用第三个点来检测其距离这个基准线的偏差，从而计算直线度误差。

实验步骤：1. 安装试块：将试块安装在镜座上。

2. 安装三点法测量仪：首先将测量仪装在试块上，再调整测量仪的高度和水平，使其稳定且垂直于试块表面。

然后，将定位块移至试块表面上并压紧，以保证定位块和试块表面平行。

3. 测量基准线：选择试块上两点作为基准线，并用双平台千分尺测量其距离。

将将测量仪放置在该基准线的中点上，并将其调整垂直于基准线。

4. 测量误差：将测量仪沿着基准线移动，同时记录另一个点到基准线的距离。

重复该过程数次，并计算最大偏离量或最大偏离值。

实验结果：经过反复测量，本组实验数据如下：| 点号 | 到基准线的距离（mm） ||------|----------------------|| P1 | 0.03 || P2 | 0.06 || P3 | 0.02 || P4 | 0.05 || P5 | 0.04 |通过计算可得，最大偏离量为0.06mm，最大偏离值为0.05mm。

实验结论：在三点法测量仪的帮助下，本组实验成功测量出了试块的直线度误差，并得到了较为准确的结果。

根据测量结果，可以得出试块的偏差程度较小，较为符合要求。

在实验过程中，我们也进一步了解了测量仪器的使用和保养方法，为今后的实验工作打下了坚实的基础。
