第一章建筑设计§1.1 平面设计根据题目所给条件：采用双跨钢排架结构，跨度18米，长90 米。
参照工程应用实例，厂房平面布臵为双跨矩形平面。
其柱网采用9m×18m，除两端部柱中心线内偏横向定位轴线300mm 外，其余均与横向定位轴线重合；纵向定位轴线与柱外缘重合(详见施工图)。
抗风柱距取6m。
§1.2 剖面设计厂房高度的确定厂房高度指室内地面至柱顶(或倾斜屋盖最低点或下沉式屋架下弦底面)的距离,在设计时,将室内地面的标高定为土0.000,柱顶标高、吊车轨道标高等均是相对于室内地面标高而言的.柱顶标高的确定:对有吊车厂房时柱顶标高 H=H1+H2轨顶标高H1=h1+h2+h3+h4+h5轨顶至柱顶高度H2=h6+h7h1: 需跨越最大设备高度;h2: 起吊物与跨越物间的安全距离,一般为400-500mm;h3: 起吊物最大物件高度;h4: 吊索最小高度,根据起吊物件的大小和起吊方式决定,一般>1m;h5: 吊钩到轨顶面的距离,由吊车规格表中查得;h6: 轨顶至吊车顶面的距离, 由吊车规格表中查得;h7；小车顶面至屋架下弦底面之间的安全距离,应考虑到屋架的挠度,厂房可能不均匀沉陷等因素,一般取300-400mm;根据本设计的起重机的整体外型尺寸:12.17m*2.5m*3.43m(长、宽、高) 取h1=3500mm,h2=500mm,h3=2000mm,h4=1200mm,h5=1800即H1=h1+h2+h3+h4+h5=3500+500+2000+1200+1800=9000mm取 h6=2732,h7=400,即H2=h6+h7=2732+400=3132mm,则H=H1+H2=9000+3132=12132mm根据<<厂房建筑模数协调标准>>的规定,柱顶标高H应为300mm的倍数,轨顶的标志高度H1常常取600mm的倍数,则综合上述计算及此条规定,H1=9000mm符合是600的倍数,H2取3300,即H=H1+H2=9000+3300=12300mm=12.3m所以厂房的高度为12.3m(H1=9m,H2=3.3m)厂房标高详见施工平面图。

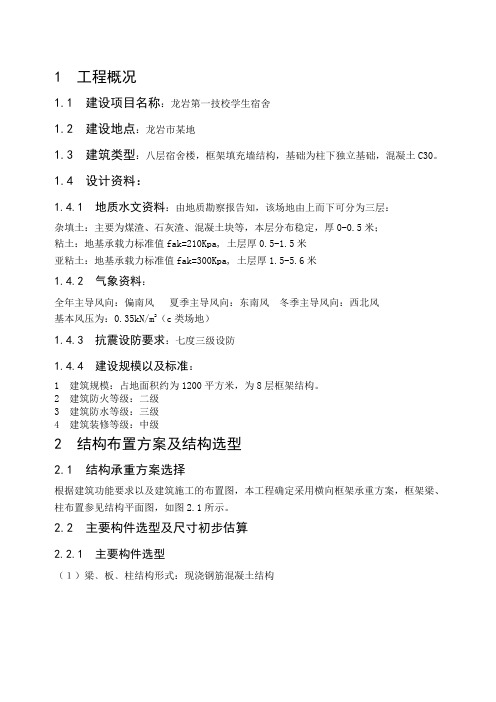

1 工程概况1.1 建设项目名称：龙岩第一技校学生宿舍1.2 建设地点：龙岩市某地1.3 建筑类型：八层宿舍楼，框架填充墙结构，基础为柱下独立基础，混凝土C30。
1.4 设计资料：1.4.1 地质水文资料：由地质勘察报告知，该场地由上而下可分为三层：杂填土：主要为煤渣、石灰渣、混凝土块等，本层分布稳定，厚0-0.5米；粘土：地基承载力标准值fak=210Kpa, 土层厚0.5-1.5米亚粘土：地基承载力标准值fak=300Kpa, 土层厚1.5-5.6米1.4.2 气象资料：全年主导风向：偏南风夏季主导风向：东南风冬季主导风向：西北风基本风压为：0.35kN/m2（c类场地）1.4.3 抗震设防要求：七度三级设防1.4.4 建设规模以及标准：1 建筑规模：占地面积约为1200平方米，为8层框架结构。
2建筑防火等级：二级3建筑防水等级：三级4 建筑装修等级：中级2 结构布置方案及结构选型2.1 结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用横向框架承重方案，框架梁、柱布置参见结构平面图，如图2.1所示。
2.2 主要构件选型及尺寸初步估算2.2.1 主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构图2.1 结构平面布置图（２）墙体采用：粉煤灰轻质砌块（３）墙体厚度：外墙:250mm，内墙:200mm（４）基础采用：柱下独立基础2.2.2 梁﹑柱截面尺寸估算（１）横向框架梁:中跨梁（BC跨）：因为梁的跨度为7500mm，则.取L=7500mm h=(1/8~1/12)L=937.5mm~625mm 取h=750mm.47.97507250>==hln==hb)31~21(375mm~250mm 取b=400mm 满足b>200mm且b 750/2=375mm故主要框架梁初选截面尺寸为：b×h=400mm×750mm同理，边跨梁（AB、CD跨）可取：b×h=300mm×500mm （２）其他梁：连系梁：取L=7800mm h=(1/12~1/18)L=650mm~433mm 取h=600mm==hb)31~21(300mm~200mm 取b=300mm故连系梁初选截面尺寸为：b×h=300mm×600mm由于跨度一样，为了方便起见，纵向次梁截面尺寸也初选为：b×h=300mm×600mm横向次梁：跨度L=6300mm h=(1/12~1/18)L=525mm~350mm 取h=450mm ==h b )31~21(225mm~150mm 取b=250mm 故横向次梁初选截面尺寸为：b ×h=250mm ×450mm （3）框架柱:)201~151()201~151(==H h ×3000=374.7mm~281mm b=(1~2/3)h 取b=h① 按轴力估算: A 、D 列柱: No=8×2×3.9×3.15 m 2×14KN/m 2=2752KN B 、C 列柱: No=8×2×3.9×6.8 m 2×14KN/m 2=6027KN ② 按轴压比验算:此建筑抗震等级为三级，μ=0.9 选C30型混凝土 c f =14.3 N/㎡ N=1.2No B 、C 列柱：mm mm mm f N A c 7497495619583.149.010*******.12⨯==⨯⨯⨯=≥μ (2.1) A ﹑D 列柱：mm mm mm f N A c 5065062565973.149.0100027522.12⨯==⨯⨯⨯=≥μ (2.2) 故初选柱截面尺寸为： B 、C 列柱： b ×h=750mm ×750mm A ﹑D 列柱： b ×h=600mm ×600mm2.3 确定结构计算简图2.3.1 三个假设：①平面结构假定：认为每一方向的水平力只由该方向的抗侧力结构承担，垂直于该方向的抗侧力结构不受力；②楼板在自身平面内在水平荷载作用下，框架之间不产生相对位移； ③不考虑水平荷载作用下的扭转作用。
.1引言毕业设计是大学阶段尤为重要的一个环节，这次的毕业设计不仅是对我们四年专业学习的总结，也为我们提供了一次系统的整合和运用所学的专业知识的机会。
在指导老师的帮助下，我经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规X、规程、手册等相关内容的理解，巩固了专业知识、提高了综合分析、解决问题的能力。
本次毕业设计分建筑设计和结构设计两部分，建筑设计包括建筑平面图、剖面图、立面图及建筑构造详图；结构设计包括上部结构设计、楼梯、楼板设计。
2 建筑设计说明2.1工程概况本毕业设计课题为XX市某高校学生宿舍楼的建筑和结构设计。
建筑总面积为4000平方米左右，钢筋混凝土框架结构，层数4层。
要求具有标准宿舍、传达值班室、卫生设施等功能，其中卫生间采用轻质隔墙、隔板进行分隔。
2.2 建筑设计原则建筑功能布置合理，满足使用要求。
立面美观大方，采光通风良好，符合建筑防火规X要求。
方案经济合理，计算分析方法恰当，结果正确，构造合理。
建筑和结构设计均符合有关国家规X要求，施工图绘制规X，表达清楚。
2.3建筑设计宿舍楼的人员流动相对较大，基于消防的考虑，本工程采用一字型布局。
整栋建筑采用内廊式的通道形式，内廊通道设计宽度为2.4m。
底层有一个主入口，两个分入口，设有两部楼梯，能满足消防和交通要求。
为了满足功能的需要，建筑布局以大开间为主。
开间为3.6m，进深为7m，并设有伸缩缝，宽度为100mm。
建筑层高均为3.3m。
2.4 建筑略图建筑缩略图见图2.1-2.3。
图2.1底层平面图图2.2正立图图2.3剖面图3 结构设计说明结构设计根据建筑施工图确定结构方案，划分板块。
本方案中未布置次梁，根据规X，由跨度确定梁板的截面尺寸；柱的截面尺寸由轴压比限值初步确定，也可假定一配筋率根据轴心受压柱来计算柱的截面尺寸。
3.1 结构设计与分析概述1．楼盖的设计：本设计选择三层楼盖进行设计。
按照荷载分析、内力计算及配筋的一般过程，设计楼板。
![六号学生综合宿舍楼土木工程毕业设计计算书[管理资料]](https://img.taocdn.com/s1/m/241cdf1b172ded630a1cb6c9.png)
前言毕业设计是大学本科教学计划中最后一个重要的教学环节，是对自身综合应用所学的土木工程基础理论的培养，也是进行房屋建筑设计或科学研究的综合训练，是前面各个教学环节的继续、深化和拓宽，是培养自身综合素质和工程实践能力的重要阶段。
毕业设计的目的在于使我们受到结构工程师所必须的综合训练，有利于向工作岗位过渡。
本毕业设计课题为《高校宿舍楼设计》，要求对此分别进行建筑部分设计和结构设计两部分。
建筑部分要完成建筑方案比较、分析、确定；绘制建筑施工图和编写建筑设计说明书。
结构设计包括结构选型及结构布置；主要框架的荷载计算、内力分析、截面设计；楼梯、基础、雨篷、梁板的计算；绘制结构施工图。
本设计的内容涉及了建筑、结构两大方面，全面地包含了土木工程建工方向专业所学知识，是一次全面的设计演练。
同时，设计研究的内容具有相当的深度和难度，是对设计人员的一次综合考核。
设计应达到的技术要求为满足实际施工要求，即所设计的内容正确、可行。
为此，设计过程中要以设计规范为准绳，严格控制各设计内容满足规范和相关条例的要求。
限于时间和经验等方面的原因，在设计中难免有不尽合理和完善之处，敬请指正。
68摘要本次毕业设计是一宿舍楼的设计，包括建筑设计和结构设计两部分内容。
本建筑东西长50m，南北宽25m，设置一道抗震缝（兼沉降缝和伸缩缝），各层层高均为3.2m。
建筑设计是在总体规划的前提下，根据设计任务书的要求，综合考虑基地环境、使用功能、综合选型、施工、材料、建筑设备、建筑艺术及经济等。
着重解决了建筑物与周围环境、建筑物与各种细部构造，最终确定设计方案，画出建筑施工图。
结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行结构布置，并初步估算，确定结构构件尺寸，进行结构计算。
结构计算包括荷载计算、变形验算、内力分析及截面设计，并绘制相关的结构施工图。
本设计抗震设防烈度为7度，设计地震分组为一组，抗震等级为3级；场地类别为Ⅱ类，只考虑横向水平地震作用，选用横向承重框架体系。
目录中文摘要 (2)英文摘要 (3)第一部分设计资料 (4)1.1工程概况 (4)1.2结构设计资料 (4)第二部分板的计算 (8)2.1楼盖计算 (8)2.2屋面板计算 (11)2.3楼梯计算 (16)第三部分框架结构的计算 (29)3.1 梁柱截面、梁跨度及柱子高度的确定 (29)3.2 荷载计算 (31)3.3 荷载分层总汇 (33)3.4 水平地震力作用下框架的侧移计算 (34)3.5 水平地震力作用下横向框架的内力分析 (40)3.6 竖向荷载作用下横向框架的内力分析 (43)3.7 内力组合 (55)3.8 截面设计 (62)第四部分基础设计 (82)4.1基础地质资料 (82)4.2确定B柱单桩竖向承载力 (83)4.3确定桩数和布桩 (83)4.4桩承台设计 (83)4.5单桩受力计算 (84)致谢 (97)参考资料 (98)摘要本次毕业设计的内容为钢筋混凝土框架结构行政楼，分为建筑和结构两部分。
建筑设计是在总体规划的前提下，根据设计任务书的要求，综合考虑使用功能、施工、材料、建筑设备、建筑艺术及经济等。
着重解决建筑布置与各种细部构造，最终确定设计方案，画出建筑施工图。
结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行结构布置，并初步估算，确定结构构件尺寸，进行结构计算。
结构计算包荷载计算、变形验算、内力分析及截面设计。
在完成结构部分的计算之后，依据建筑方案和结构设计计算结果完成结构部分的施工图设计。
本方案为一栋行政楼，主体为六层的钢筋混凝土框架结构，结合海口的实际情况，本场地地震基本烈度为8度，设计基本地震加速度为0.20g，设计特征周期为0.35s,设计地震分组为第一组，建筑场地类别为Ⅱ类。
结构设计中主要是框架设计阶段，首先必须满足水平地震力作用下框架侧移验算的要求，在进行地震水平力作用计算时采用了底部剪力法，并运用弯矩二次分配法对框架进行内力计算。
基础部分的设计，根据提供的地质资料，基础形式采用预制桩，并进行了承台、桩身的设计及验算。
土木工程毕业设计宿舍楼结构计算书目录第一章建筑设计 (1)1.1总述 (1)1.2构造设计 (6)1.3防火消防疏散设 (8)1.4屋面排水设计 (8)1.5抗震设计 (9)第二章结构设计计算 (10)2.1.结构设计资料 (10)2.2.结构的选型与布置 (10)2.3框架计算简图及梁柱线刚度 (11)2.4 荷载计算 (14)2.5内力计算 (27)2.6 内力组合 (44)2.7基础设计 (54)2.8配筋计算 (55)2.9 楼梯设计 (60)2.10楼板设计 (64)2.11基础设计 (66)致谢 (70)参考文献 (71)山东科技大学学生宿舍楼设计摘要：本工程为山东科技大学学生宿舍楼设计，位于青岛市黄岛区，占地面积约990.31 m2，总建筑面积为4278.26 m2，共四层，每层层高3.4m。
该工程位于7°抗震设防区，考虑抗震要求采用混凝土框架结构承重体系。
根据毕业设计要求，本设计包括建筑设计和结构设计两部分。
在建筑设计部分主要进行了总体方案设计、平立剖面设计及屋面、楼梯、墙体构造设计，并充分考虑不同建筑空间的组合，满足了建筑使用功能的要求；结构设计部分选择了一榀典型框架计算内力并内力组合，通过最不利内力组合计算结构配筋、绘制各主要承重构件结构施工图。
关键词：病房大楼；框架结构；建筑设计；结构设计Design of the Building of ShanDong University of Technology Majoring in Civil Engineering HanHongweiTutor Name RenRongAbstract:According to the request of graduation design of civil engineering, the Building of ShanDong University Of Technology is designed in this paper. The building which is 6 stories is located in HuangDao district, the total area of the building is4278.26 m2, and the frame structure is applied in this paper.The whole paper has two parts: architectural design and structural design. In the architectural design, the paper mainly includes the plane design, vertical design and sectional design. The function of each room is well considered to construct the design practically and reasonably. In the part of structural design one pin typical frame is selected to calculate the stresses caused by the direct and indirect actions. After the determination of the internal force, the combination of internal force is made by using the excel software, whose purpose is to find one or several sets of the most adverse internal force, which is the basis of protracting the reinforcing drawings of the components.Keywords:building; frame structure; architectural design; structural desig第一章建筑设计1.1总述大学生宿舍楼，顾名思义，即满足大学生生活、学习、休息、交往的需要。
1 工程概况1.1 建设项目名称：龙岩第一技校学生宿舍1.2 建设地点：龙岩市某地1.3 建筑类型：八层宿舍楼，框架填充墙结构，基础为柱下独立基础，混凝土C30。
1.4 设计资料：1.4.1 地质水文资料：由地质勘察报告知，该场地由上而下可分为三层：杂填土：主要为煤渣、石灰渣、混凝土块等，本层分布稳定，厚0-0.5米；粘土：地基承载力标准值fak=210Kpa, 土层厚0.5-1.5米亚粘土：地基承载力标准值fak=300Kpa, 土层厚1.5-5.6米1.4.2 气象资料：全年主导风向：偏南风夏季主导风向：东南风冬季主导风向：西北风基本风压为：0.35kN/m2（c类场地）1.4.3 抗震设防要求：七度三级设防1.4.4 建设规模以及标准：1 建筑规模：占地面积约为1200平方米，为8层框架结构。
2建筑防火等级：二级3建筑防水等级：三级4 建筑装修等级：中级2 结构布置方案及结构选型2.1 结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用横向框架承重方案，框架梁、柱布置参见结构平面图，如图2.1所示。
2.2 主要构件选型及尺寸初步估算2.2.1 主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构图2.1 结构平面布置图（２）墙体采用：粉煤灰轻质砌块（３）墙体厚度：外墙:250mm，内墙:200mm（４）基础采用：柱下独立基础2.2.2 梁﹑柱截面尺寸估算（１）横向框架梁:中跨梁（BC跨）：因为梁的跨度为7500mm，则.取L=7500mm h=(1/8~1/12)L=937.5mm~625mm 取h=750mm.47.97507250>==hln==hb)31~21(375mm~250mm 取b=400mm 满足b>200mm且b 750/2=375mm故主要框架梁初选截面尺寸为：b×h=400mm×750mm同理，边跨梁（AB、CD跨）可取：b×h=300mm×500mm（２）其他梁：连系梁：取L=7800mm h=(1/12~1/18)L=650mm~433mm 取h=600mm==hb)31~21(300mm~200mm 取b=300mm故连系梁初选截面尺寸为：b×h=300mm×600mm由于跨度一样，为了方便起见，纵向次梁截面尺寸也初选为：b×h=300mm×600mm横向次梁：跨度L=6300mm h=(1/12~1/18)L=525mm~350mm 取h=450mm ==hb)31~21(225mm~150mm 取b=250mm故横向次梁初选截面尺寸为：b ×h=250mm ×450mm （3）框架柱:)201~151()201~151(==H h ×3000=374.7mm~281mm b=(1~2/3)h 取b=h① 按轴力估算: A 、D 列柱: No=8×2×3.9×3.15 m 2×14KN/m 2=2752KN B 、C 列柱: No=8×2×3.9×6.8 m 2×14KN/m 2=6027KN ② 按轴压比验算:此建筑抗震等级为三级，μ=0.9 选C30型混凝土 c f =14.3 N /㎡ N=1.2No B 、C 列柱：mm mm mm f N A c 7497495619583.149.0100060272.12⨯==⨯⨯⨯=≥μ (2.1) A ﹑D 列柱：mm mm mm f N A c 5065062565973.149.0100027522.12⨯==⨯⨯⨯=≥μ (2.2) 故初选柱截面尺寸为： B 、C 列柱： b ×h=750mm ×750mm A ﹑D 列柱： b ×h=600mm ×600mm2.3 确定结构计算简图2.3.1 三个假设：①平面结构假定：认为每一方向的水平力只由该方向的抗侧力结构承担，垂直于该方向的抗侧力结构不受力；②楼板在自身平面内在水平荷载作用下，框架之间不产生相对位移； ③不考虑水平荷载作用下的扭转作用。
目录第一章建筑设计 (1)1.1总述 (1)1.2构造设计 (6)1.3防火消防疏散设 (8)1.4屋面排水设计 (8)1.5抗震设计 (9)第二章结构设计计算 (10)2.1.结构设计资料 (10)2.2.结构的选型与布置 (10)2.3框架计算简图及梁柱线刚度 (11)2.4 荷载计算 (14)2.5内力计算 (26)2.6 内力组合 (44)2.7基础设计 (54)2.8配筋计算 (55)2.9 楼梯设计 (60)2.10楼板设计 (64)2.11基础设计 (66)致谢 (70)参考文献 (71)山东科技大学学生宿舍楼设计摘要：本工程为山东科技大学学生宿舍楼设计，位于青岛市黄岛区，占地面积约990.31 m2，总建筑面积为4278.26 m2，共四层，每层层高3.4m。
该工程位于7°抗震设防区，考虑抗震要求采用混凝土框架结构承重体系。
根据毕业设计要求，本设计包括建筑设计和结构设计两部分。
在建筑设计部分主要进行了总体方案设计、平立剖面设计及屋面、楼梯、墙体构造设计，并充分考虑不同建筑空间的组合，满足了建筑使用功能的要求；结构设计部分选择了一榀典型框架计算内力并内力组合，通过最不利内力组合计算结构配筋、绘制各主要承重构件结构施工图。
关键词：病房大楼；框架结构；建筑设计；结构设计Design of the Building of ShanDong University ofTechnologyMajoring in Civil Engineering HanHongweiTutor Name RenRongAbstract:According to the request of graduation design of civil engineering, the Building of ShanDong University Of Technology is designed in this paper. The building which is 6 stories is located in HuangDao district, the total area of the building is4278.26 m2, and the frame structure is applied in this paper.The whole paper has two parts: architectural design and structural design. In the architectural design, the paper mainly includes the plane design, vertical design and sectional design. The function of each room is well considered to construct the design practically and reasonably. In the part of structural design one pin typical frame is selected to calculate the stresses caused by the direct and indirect actions.After the determination of the internal force, the combination of internal force is made by using the excel software, whose purpose is to find one or several sets of the most adverse internal force, which is the basis of protracting the reinforcing drawings of the components.Keywords:building; frame structure; architectural design; structural desig第一章建筑设计1.1总述大学生宿舍楼，顾名思义，即满足大学生生活、学习、休息、交往的需要。
根据学校的发展规模和需要，适应新时代的办学要求，本人设计的是一栋宽敞明亮、通风良好的现代化宿舍楼，内部设有四人间、六人间、和八人间，。
其中每层都设有阳台。
依据建筑功能要求，依据《建筑结构方案优选》[1]确定柱网的尺寸，然后，再逐一定出各房间的开间和进深。
根据交通、防火与疏散的要求，确定楼梯间的位置和尺寸。
确定墙体所用的材料和厚度，以及门窗的型号与尺寸。
1.1.1设计总说明本工程为山东科技大学学生宿舍楼，该工程总面积约为4278.26 m2。
根据设计任务书以及《建筑设计资料集》[2]本地区基本风压为w=0.35kN/m2，基本雪压为0.25 kN/m2。
该宿舍楼位于抗震设防烈度为7度的区域，建筑结构安全等为二级，场地为2类场地，设防烈度类别为丙类。
（一）图中标注除有特别注明外，标高以米计，尺寸以毫米计。
（二）本图根据任务书要求按七度地震区抗震设防。
楼面（宿舍、储藏室、卫生间等）允许活荷载为1.5kN/m2，楼面房屋正常使用年限为50年。
（三）相对湿度：最热月平均湿度为72%。
（四）气象条件：最热月平均温度29.2度，最冷月平均温度4.3度。
夏季极端最高温度39.5度,冬季极端最低温度-10度。
（五）主导风向：全年为西北风，夏季为东南风。
（六）雨雪条件：年最大降水量1400mm，月最大降水强度192mm/d1.1.2宿舍楼的总平面设计建筑物要受到建设地段的大小、形状、地形条件、朝向、主导风向、气候条件等的制约，因此要使建筑物能够更好地融入周围环境中，要做好总平面设计。
总平面设计应遵循以下原则：1、要根据学校的发展规模和需要，节约用地。
2、要因地制宜，合理用地。
3、要符合学校的规划要求。
4、要满足日照通风要求。
5、功能分区明确，各部分之间要有适当隔离，并进行绿化，以减少相互干扰，改善环境卫生条件。
6、本工程为学生宿舍楼，建筑的空间处理必须与其功能相协调，需注重严谨的科学性，以合理，恰当的建筑布局反映建筑的本质特征，以"时代、空间、环境、艺术"为主线，体现现代学校建筑设计理念和发展水平。
7、结合“生态”，“绿色”，“环保”的概念，充分注重地方和地域的气候特点。
注重环保节能措施，并满足日常出入的使用要求。
1.1.3设计依据与原则1、设计依据（1）人体尺度和人体活动所需的空间尺度建筑物中设备的尺寸，踏步、窗台、栏杆的高度，门洞、走廊、楼梯的宽度和高度，以至各类房间的高度和面积大小，都和人体尺度以及活动所需的空间尺度直接或间接有关，因此人体尺度和人体活动所需的空间尺度，是确定建筑空间的基本依据之一。
（2）衣柜、学习桌的尺寸和使用它们的必要空间。
（3）温度、湿度、日照、雨雪、风向、风速等气候条件。
日照和主导风向，通常是确定房屋朝向和间距的主要因素，风速是建筑设计考虑结构布置和建筑体型的重要因素，雨雪量的多少对屋顶形式和构造也有一定影响。
（4）地形、地质条件和地震烈度地基地形的平缓或起伏，基地的地质构成、土壤特性和地耐力的大小，对建筑物的平面组合、结构布置和建筑体型都有明显的影响。
（5）建筑模数和模数制为了建筑设计、构建生产以及施工等方面的尺寸协调，从而提高建筑工业化的水平，降低造价并提高房屋设计和建造的质量和速度，建筑设计应采用国家规定的建筑统一模数制。
2、设计原则（1）满足建筑功能要求满足建筑物的功能要求，为大学生的生活活动创造良好的环境，是建筑设计的首要任务。
合理设置门窗洞口的大小，合理安排卫生间的位置大小，采光和通风要好。
（2）采用合理的技术措施正确选用建筑材料，根据建筑空间组合的特点，选择合理的结构、施工方案，使房屋坚固耐久、建造方便、缩短工期。
（3）具有良好的经济效果建造房屋是一个复杂的物质生产过程，需要大量的人力、物力和资金，在房屋的设计和建造中，要因地制宜、就地取材，尽量做到节省劳动力，节约建筑材料和资金。
设计和建造房屋要有周密的计划和核算，重视经济领域的客观规律，讲究经济效果。
房屋设计的使用要求和技术措施，要和相应的造价、建筑标准统一起来。
（4）考虑建筑美观要求建筑物是社会的物质和文化财富，它在满足使用要求的同时，还需要考虑人们对建筑物在美观方面的要求，考虑建筑物所赋予人们在精神上的感受。
建筑设计要努力创造具有我国时代精神的建筑空间组合与建筑形象。
历史上创造的具有时代印记和特点的各种建筑形象，往往是一个国家、一个民族文化传统宝库中的重要组成部分。
（5）符合总体规划要求单体建筑是总体规划中组成部分，单体建筑应符合总体规划提出的要求。
建筑物的设计还要充分考虑和周围环境的关系，例如原有建筑的状况，道路的走向，基地面积大小以及绿化等方面和拟建建筑物的关系。
新设计的单体建筑，应是所在基地形成协调的室内外空间组合、良好的室外环境。
1.1.4宿舍楼平面设计根据《建筑制图标准》[3]平面上力求简单、规则、对称，既有利于自然采光和自然通风，同时又有利于抗震建筑物防火性能。
整栋建筑为南北朝向，建筑物出入口的朝向为南面。
本宿舍楼工程为现浇混凝土框架结构，在框架结构的平面布置上，柱网是竖向承重构件的定位轴线在建筑平面上所形成的网格，使框架结构的脉络，柱网布置既要满足建筑平面布置和使用功能的要求，又要使结构受力合理，构件种类少，施工方便，柱网布置还应与建筑分隔墙布置互相协调，一般常将柱子设在纵墙建筑墙交叉点上，以尽量减少柱网对建筑使用功能的影响。
本框架结构宿舍楼采用等跨式柱网布置。
各个房间的开间和进深根据现行宿舍建筑设计规范规定。
建筑物的总长为58.8米，总宽度为16.8米，其长宽比约为3.5，满足7度抗震设防区建筑物长宽比不允许超过6.0的要求。
1、使用部分的平面设计一个房间使用面积基本包括：床位、公用桌椅所占的面积；宿舍楼中人员洗漱所占活动面积；卫生间所占以及行走、交通所需的面积。
宿舍楼中窗台高设计为0.8m。
宿舍、管理室和卫生间门洞口宽度不应小于0.70m，该设计中宿舍洞口为1.00m，管理室、和卫生间的门洞口宽度采用0.90m，储藏室的门洞口宽度为0.70m。
（1）管理室及储藏室设置每层均设储藏室，一楼设置一个管理室，布局合理。
（2）洗刷间及卫生间设置洗刷间及卫生间平面设计：为方便同学们的洗刷，将洗刷间及卫生间布置在建筑的两侧，都邻近楼道。
根据建筑规范，每层均设洗刷间及卫生间，洗刷间的平面尺寸为4.2m×6.9m,卫生间平面尺寸为4.2m×6.9m，洗刷间只有门洞无门，卫生间门朝里开。
