ContentsBURNER COMPONENTSPrimary Controls & Accessories (2)Ignitors & Accessories (3)PSC Motors (4)TEMPERATURE CONTROLSEZ Temp Controls & Accessories ........................................................................................................................................ 5-6 RESIDENTIAL OIL BURNERSEZ Oil Burners ..................................................................................................................................................................... 7-8 Oil Burner Cover Kit, CAP System Kit (9)99FRD (10)102CRD (11)Appliance Specific Resid ential Oil Burners (11)COMMERCIAL OIL BURNERS201CRD, 301CRD, 601CRD, 701CRD, 702CRD, 801CRD, 1050FFD, 1150FFD ............................................................... 12-19 Control Panels & OptionsOptional Control Sets (20)Control Panels (21)APPLIANCE SPECIFIC COMMERCIAL OIL BURNERS ....................................................................................................... 22-25RESIDENTIAL GAS BURNERSEZGas Pro ........................................................................................................................................................................... 26-27 Appliance Specific Residential Gas Burners.. (27)Gas Service Totes (28)COMMERCIAL GAS BURNERS201GAS (29)301GAS (30)601GAS (31)702GAS (32)801GAS (33)COMMERCIAL DUAL FUEL BURNERS702G/O (34)801G/O (35)APPLIANCE SPECIFIC COMMERCIAL GAS AND DUAL FUEL BURNERS ....................................................................... 42-45REPLACEMENT PARTSEZ Oil Burners ..................................................................................................................................................................... 46-47 EZ66, 99FRD, 102CRD Oil Burners .................................................................................................................................... 48-49 201-301 Oil Burners ............................................................................................................................................................ 50-51 601, 701, 702 Oil Burners ................................................................................................................................................... 52-53 801, 1050, 1150 Oil Burners .. (55)EZGas Pro Burners ............................................................................................................................................................. 56-57 G3B Gas Burners ................................................................................................................................................................ 58-59 201 Gas Burners ................................................................................................................................................................. 60-61 301 Gas Burners ................................................................................................................................................................. 62-63 601 Gas Burners ................................................................................................................................................................. 64-65 301/601 Gas Train ............................................................................................................................................................... 66-67 Original 702G & 702G/O Burners ........................................................................................................................................ 68-69 702G & 702G/O Train .......................................................................................................................................................... 70-71 801G & 801G/O Series Burners .......................................................................................................................................... 72-73 801 Series Gas Train ........................................................................................................................................................... 74-751BURNER COMPONENTSPrimary Controls2Parts List m Items that are shaded are considered stock items.3Parts List m Items that are shaded are considered stock items.B U RC O M P OBURNER COMPONENTSIgnitors and Accessories *Items included in 41000-SO-KIT.45000S4Parts List m Items that are shaded are considered stock items.BURNER COMPONENTS Primary/Ignitor ComboPSC Motors98022S5Parts List m Items that are shaded are considered stock items.T E M P E R A T U R EC O N T R O LS TEMPERATURE CONTROLSEZ-Temp Controls & AccessoriesDIRECT FIRED STORAGE WATER HEATER TEMPERATURE CONTROLS INSTALL PACKDIRECT FIRED STORAGE WATER HEATER TEMPERATURE CONTROLS6Parts List m Items that are shaded are considered stock items.COMMERCIAL DIRECT FIRED STORAGE WATER HEATER TEMPERATURE CONTROLSTEMPERATURE CONTROLSEZ-Temp Controls7Parts List mItems that are shaded are considered stock items.RESIDENTIAL OIL BURNERSEZ-PRO Burners with CoverRESIDENTIAL OIL BURNERSBurner in a BoxMost OEM burners are available with the cover. Consult the factory for pricing and part numbers.1. EZ-Pro Chassis (0.50-2.60)2. Carlin 98022 1/7 HP PSC Motor 3. Carlin 70200 Fully Adjustable Control 4. Carlin 45000 Ignitor 5. Suntec A2VA-3006 Single-Stage Fuel Unit with Integral Solenoid Valve 6. Single Pipe Oil Line7. 7", 9", or 11" Air Tube and Combustion Head with Stainless Steel Nose Cone1. EZ-1 Burner2. Burners with 70200 control have Carlin 45000 Ignitor, all other burners have 41000 Carlin Constant Duty Solid State Ignitor3. CAD Cell4. Single-Stage Pump ( EZ-Pro Only – Suntec 3006 Single-Stage Fuel Unit with Solenoid Valve )5. Air Tube6. Combustion Head7. Universal Flange and GasketR E S I D E N T I A L O I L8Parts List m Items that are shaded are considered stock items.RESIDENTIAL OIL BURNERSEZ Oil Burners0.50 - 2.50 GPH1. Burners with 70200 control have Carlin 45000 Ignitor, all other burners have 41000 Carlin Constant Duty Solid State Ignitor2. CAD Cell3. Carlin PSC Motor 1/7 hp, 3450 rpm4. Single-Stage Fuel UnitEZ-1The maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.9Parts List m Items that are shaded are considered stock items.R E S I D E N T I A L O IL RESIDENTIAL OIL BURNERSBurner Cover Kit / CAP System KitNote: All CAP System models require 7 Carlin 70200 Primary Control manufactured after Sept. 20184Cover Seal Kit (not shown) – 50433KITS8Air Pressure Switch Wiring Harness (not shown)93" Pipe Elbow w/ Birdscreen (not shown)RESIDENTIAL OIL BURNERS99FRD Oil Burners0.50 - 3.00 GPH2. CAD Cell3. Single-Stage Pump4. Carlin PSC Motor 1/7 hp, 3450 rpm5. 4" x 4" Junction Box for Field Wiring99FRDThe maximum high-fire capability is reducedslightly when firing (forced-draft) againstback-pressure. Visit formore information.R E S I D E N T I A L O ILRESIDENTIAL OIL BURNERS102CRD Oil Burners2.00 - 4.50 GPH1. Burners with 70200 control have Carlin 45000 Ignitor, all other burners have 41000 Carlin Constant Duty Solid State Ignitor2. CAD Cell3. Single-Stage Pump4. 4" x 4" Junction Box for Field Wiring5. Carlin PSC Motor 1/7 hp, 3450 rpm6. Carlin Instant Opening Oil ValveBURNERS FOR BOILERS & FURNACESCarlin manufactures hundreds of burners that are factory-set for specific oil-fired appli-ances (Consult Carlin’s Burner Setup Tables at ). These burn-ers (easily identified by a mounting flange that is welded onto the tube) can be purchased from the appliance manufacturer. If the appliance is no longer in production or the appli-ance manufacturer does not have the burner available, please contact us at 800-989-2275.RESIDENTIAL OIL BURNERSAppliance Specific BurnersThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.COMMERCIAL OIL BURNERS201CRD Oil Burners2.50 - 5.50 GPH1. Burners with 70200 control have Carlin 45000 Ignitor, all other burners have 41000 Carlin Constant Duty Solid State Ignitor2. CAD Cell3. Single-Stage Pump4. 4" x 4" Junction Box for Field Wiring5. Carlin PSC Motor, 1/4hp, 3450 rpm6. Carlin Instant Opening Oil Valve7. Pressure Augmentor8. Electronic Time Delay, 4 Sec. (Not Required with 70200 Control)201CRDThe maximum high-fire capability is reduced slightly when firing (forced-draft)against back-pressure. Visit for more information.C O M M E R C I A L O I LCOMMERCIAL OIL BURNERS301CRD Oil Burners3.00 - 7.00 GPH1. Carlin Pro-X 45000 Constant Duty Ignitor 3. Single Stage Pump4. 4" x 4" Junction Box for Field Wiring5. Carlin PSC Motor, 1/4hp, 3450 rpm6. Carlin Instant Opening Oil Valve7. Pressure AugmentorThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.COMMERCIAL OIL BURNERS601CRD Oil Burners6.00 - 13.20 GPH1. Burners with 70200 control have Carlin 45000 Ignitor, all other burners have 41000 Carlin Constant Duty Solid State Ignitor2. Two Stage Fuel Pump “B”3. Motor 1/2hp, 3450 rpm, 115V, 60 Hz4. Carlin Instant Opening Oil Valve5. Electronic Time Delay, 4 Sec. (Not Required with 70200 Control)The maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.C O M M E R C I A L O I LCOMMERCIAL OIL BURNERS701CRD Oil Burners6.00 - 13.20 GPH1. 45000 Carlin Solid State Ignitor2. Two Stage Fuel Pump “B”3. Motor 1/2hp, 3450 rpm, 115/208-230V, 60 Hz4. Low and High Fire Oil Valves5. Damper Motor with End Switch6. Electronic Time Delay, 4 Sec. (Not Required with 70200 Control)7. Motor Contactor – 2 Pole, 120V, 60HZ CoilThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.COMMERCIAL OIL BURNERS702CRD Oil Burners6.00 - 13.00 GPH1. Carlin Pro-X 45000 Constant Duty Ignitor2. Two Stage Two Step Fuel Pump “B”3. Motor 1/2hp, 3450 rpm, 115/208-230V, 60 Hz4. Low Fire and Redundant Oil Valve5. Damper Motor with End Switch6. Motor Contactor – 2 Pole, 120V, 60HZ Coil702CRDThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.C O M M E R C I A L O I LCOMMERCIAL OIL BURNERS801CRD Oil Burners11.40 - 19.80 GPH1. Carlin Pro-X 45000 Constant Duty Ignitor2. Two Stage Fuel Pump “B”3. Motor 3/4hp, 3450 rpm, 115/208-230V, 60 Hz, 1 Phase4. Low and High Fire Oil Valves5. Damper Motor with End Switch6. Motor Contactor – 2 Pole, 120V, 60HZ CoilThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.COMMERCIAL OIL BURNERS1050FFD Oil Burners15.00 - 25.00 GPH1. Motor 1hp, 1 Phase, 115/208-230V2. Motor Contactor – 2 pole, 120V, 60HZ Coil3. Burners with 70200 control have Carlin 45000 Ignitor, all other burners have 41000 Carlin Constant Duty Solid State Ignitor4. Two Stage Fuel Pump “J”5. Low and High Fire Oil Valves6. Air Tube/Combustion Head, Pedestal, Flange and Spacer7. Damper Motor with End SwitchNote: When ordering you must specify the following:1. Select “Control Option” from Price Book Page 22.2. Specify “Spacer Length” – 4" or 5" (4" or 5" spacer length required for Honeywell ultra-violet self-checking controls.)T he maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.C O M M E R C I A L O I LCOMMERCIAL OIL BURNERS1150FFD Oil Burners20.00 - 35.00 GPH1. Motor 1-1/2hp, 1 Phase, 115/208-230V2. Motor Contactor – 2 pole, 120V, 60HZ Coil3. 41000 Carlin Solid State Ignitor4. Two Stage Fuel Pump “J”5. Low and High Fire Oil Valves6. Air Tube/Combustion Head, Pedestal, Flange and Spacer7. Damper Motor with End Switch8. Air Flow Proven Switch9. Duplex Switch PackageNote: When ordering you must specify the following: 1. Select “Control Option” from Price Book Page 22.2. Specify “Spacer Length” – 4", 5", or 6" (4" or 5" spacer length required for Honeywell ultra-violet self-checking controls.)The maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.CONTROL PANELS & OPTIONSOptional Control Sets2. Meets Mass Code over 20 GPH where noted.3. Meets UL-296 over 20 GPH where noted.4. Meets NYC-BAR Code over 20 GPH and under 30 GPH where noted.5. Can be installed on all units under 20 GPH.6. S elected units meet IRI requirements with additional sensors installed. In addition to a non-recycling control, IRI requires the installation of a low oil pressure switch and an airflow switch.7. A ir flow switch, low oil pressure switch, and safety oil valve required for IRI. Air flow switch and safety oil valve required for FM.8. Scotch Marine boilers may require cutom panel - consult factoryTo substitute an optional control package for the standard control included in the chassis only price (Models 201CRD thru 801CRD) or the burner price (Models 1050FFD and 1150FFD), do the following: 1. Select optional control package to be substituted.2. Add control package cost, as shown in “Price Adder” column to base burner cost.Note: Air flow switch, low oil pressure switch, and safety oil valve required for IRI. Air flow switch and safety oil valve required for FM.C O M M E R C I A L O I LCONTROL PANELS & OPTIONSControl Panels• Burner-mounted panels are available on models: 201CRD, 301CRD, 601CRD, 701CRD, 702CRD, 801CRD, 1050FFD and 1150FFD burners.• Remote mountings are available for all Residential and Commercial burner models.• Price of control must be added.• A ll panel options are not compatible and all possible specification options are not covered. Each panel must be submitted to Carlin Engineering for final approvals and the exact price will be sent to the customer in the acknowledgment.STANDARD FEATURES • T erminal Block with required terminal modules (up to 25 terminal modules)• T erminal Block Marking Strip • S ervice Switch• Low Fire Switch (on 701CRD and larger only)• Circuit Breaker with reset (on control circuit)• Wiring Harness to accommodate specific control • Wiring Diagram• Removable Hinged Door • Hinged Top for easy accessNOTE: A ir flow switch, low oil pressure switch, and safety oil valve required for IRI. Air flow switch and safety oil valve required for FM. 6020002control does not meet IRI or FM requirements.COMMERCIAL OIL BURNERSAppliance Specific BurnersA P P L I A N C E S P E C I F I C O I LCOMMERCIAL OIL BURNERSAppliance Specific BurnersCOMMERCIAL OIL BURNERSAppliance Specific BurnersA P P L I A N C E S P E C I F I C O ILCOMMERCIAL OIL BURNERSAppliance Specific BurnersWeil-McLain Series 1 & 2 ONLY. No Application for 88 Series 3 Boilers.1. Pedestal Part No. 23317BLUS .2. Cover Kit (see next page)NOTE: EZGas Service Kit Totes – see page 28RESIDENTIAL GAS BURNERSEZGas Pro Gas Burner50,000 - 275,000 BTUHThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.R E S I D E N T I A L G A SRESIDENTIAL GAS BURNERSEZ-Gas Burner Cover KitRESCVR5S Cover Kit-Gas: Includes cover, backplate, mounting hardware, 8" field drilled orifice 33902FSShallow junction box kitNOTE: Fits EZGas Burners manufactured after August 9, 2012.50433KITIncludes: Filler Section for Backplate with mounting bolts, 4" Air Inlet with Mounting Screws, Insert for Oil Line Opening, 1-5/8"Grommet for BX Cable, push plugsGAS BURNERSGas Service Totes1. EZGAS Pro Burner Instruction Manuall2. 13" Flame Rod Wire ..............................................EZGFRWIRES3. Carlin Ignitor .........................................................4180002S14. Carlin 60200FR Control .........................................60200FRS5. 10" Electrode/Flame Rod ......................................98433AS6. 12" Electrode/Flame Rod ......................................98433BS7. 14" Electrode/Flame Rod ......................................98433CS8. Air Flow Switch 24V ..............................................50806S9. Gas Valve 24V .......................................................50824S 10. Flame Signal Test Jack & Ignitor Spark Tester .......99017S 11. Orifice Nipple .........................................................9938440XX 12. Full Firing Rate Kit A,B & 9S Diffuser & Airbands ...50808KITS13. Transformer 24V ....................................................50822S1. EZ-Gas Burner Instruction Manual2. 13" Flame Rod Wire ..............................................EZGFRWIRES3. Carlin Ignitor .........................................................4180002S14. Carlin 60200FR Control .........................................60200FRS5. 10" Electrode/Flame Rod ......................................98433AS6. 12" Electrode/Flame Rod ......................................98433BS7. 14" Electrode/Flame Rod ......................................98433CS8. Air Flow Switch 120V ............................................98522S9. Gas Valve .............................................................98523S 10. Flame Signal Test Jack & Ignitor Spark Tester .......99017S11. Orifice Nipple (9938440XX)R E S I D E N T I A L G A SCOMMERCIAL GAS BURNERS201GAS Gas Burners150,000 - 399,000 BTUH1. Pedestal Part No. 23358BLUS.Model 201GAS fires both natural & propane gas without a conversion kit.201GASThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.COMMERCIAL GAS BURNERS301GAS Gas Burners401,000 - 1,100,000 BTUHModel 301GAS fires both natural & propane gas without a conversion kit.99518C*1" Train99519C* 1 1/4" Train99924C* 1 1/2" Train99925C*2" Train*To meet Mass code, please add ‘EN” to part number.C O M M E R C I A L G A SCOMMERCIAL GAS BURNERS601GAS Gas Burners700,000 - 1,500,000 BTUH1. Pedestal Part No. 23382BLU1SModel 601GAS fires both natural & propane gas without a conversion kit.COMMERCIAL GAS BURNERS702GAS Gas Burners490,000 - 1,600,000 BTUH 1. Pedestal Part No. 23382SModel 702GAS fires both natural & propane gas without a conversion kit.The maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.C O M M E R C I A L G ASCOMMERCIAL GAS BURNERS801GAS Gas Burners1,400,000 to 2,499,9991. Gas Train Pedestal Part No. 23382S2. Auto Fuel-Changeover functionality available – consult factory3. 3 Phase Motor: Options for 208-230V or 460V - Consult Factory (Note: Alternate thermal overload required when changing voltage on site for 3 Phase motors only)Model 801GAS fires both natural & propane gas without a conversion kit. Only need to change pilot orifice.The maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.COMMERCIAL DUAL FUEL BURNERS702G/O Combination Gas/Oil Burners840 - 1600 MBH Gas / 6.0 - 11.2 GPH Oil1. Pedestal Part No. 23382SModel 702G/O fires both natural & propane gas without a conversion kit. Only need to change pilot orifice.C O M M E R C I A LD U A L F U ELCOMMERCIAL DUAL FUEL BURNERS801G/O Combination Gas/Oil Burners1400 to 2499 MBH Gas/10.4-17.5 GPH Oil1. Pedestal Part No. 23382S2. Auto Fuel-Changeover functionality available – consult factoryThe maximum high-fire capability is reduced slightly when firing (forced-draft) against back-pressure. Visit for more information.GAS BURNERSAppliance Specific BurnersA P P L I A N C E S P E C I F I C G A SGAS BURNERSAppliance Specific BurnersWeil-McLain Series 1 & 2 ONLY. No Application for 88 Series 3 Boilers.GAS BURNERS Appliance Specific BurnersMASS CODEA P P L I A N C E S P E C I F I C G A SGAS BURNERSAppliance Specific BurnersMASS CODEWeil-McLain Series 1 & 2 ONLY. No Application for 88 Series 3 Boilers.40Parts List m Items that are shaded are considered stock items.GAS BURNERSAppliance Specific BurnersVENTLESS41Parts List m Items that are shaded are considered stock items.A P P L I A N C E S P E C I F I C G A SGAS BURNERSAppliance Specific BurnersVENTLESSWeil-McLain Series 1 & 2 ONLY. No Application for 88 Series 3 Boilers.42Parts List m Items that are shaded are considered stock items.GAS BURNERSAppliance Specific702/801 Gas BurnersBURNHAMV906A 1010702GAS 50065V50602292461V907A 1198702GAS 50065V50602292461V908A 1386702GAS 50065V50602292461V909A 1674801GAS 52600A 602292461V911A 2136801GAS 52600B 602292461V912A2367801GAS52600B602292461PEERLESSLC-05881702GAS 50065V50S-1109-1LC-061077702GAS 50065V50S-1109-1LC-071273702GAS 50065V50S-1109-1LC-081469702GAS 50065V50S-1109-1LC-091664801GAS*52600A S-1109-1LC-101860801GAS*52600A S-1109-1LC-112056801GAS*52600A S-1109-1LC-122252801GAS*52600B S-1109-1LCE-132464801GAS*52600BS-1109-1*Spacer plate required – For 801GAS, order Part Number 51610AS - $123.33SMITH19A-6931702GAS 50065V50364019A-71137702GAS 50065V50364019A-81342702GAS 50065V50364019A-91548801GAS 52600A 364019A-101754801GAS 52600A 364019A-111989801GAS 52600A 364019A-122165801GAS52600B3640WEIL-MCLAIN780935702GAS 50065V50J209118801082702GAS 50065V50J209119801230702GAS 50065V50J2091110801378702GAS 50065V50J2091111801526801GAS 52600A J2091112801674801GAS 52600A J209114881010702GAS 50065V50386-300-2075881357702GAS 50065V50386-300-2076881701801GAS 52600A 386-300-2077882046801GAS 52600A 386-300-2078882382801GAS 52600B 386-300-207988R2482801GAS52600B386-300-207Contact Customer Service to confirm application prior to ordering. Some Burnham applications may have changed due to the DOE 2020 CPB efficiency standard.Weil-McLain Series 1 & 2 ONLY. No Application for 88 Series 3 Boilers.43Parts List m Items that are shaded are considered stock items.A P P L I A N C ES P E C I F I C G A SGAS BURNERSAppliance Specific702/801 Gas Burners99743G < 5" WC 1,000 1 1/2" Gas Train for Low Pressure up to 1,000,000 BTUH, Standard Pressure up to 1,400,000 BTUH.> 5" WC 1,40099743J < 5" WC 1,6002" Gas Train for Low and Standard Pressure up to 1,600,000 BTUH.> 5" WC1,600MASS CODE COMPLIANT TRAINS99743H< 5" WC 1,000 1 1/2" Gas Train for Low Pressure up to 1,000,000 BTUH, Standard Pressure up to 1,400,000 BTUH.> 5" WC 1,40099743K < 5" WC 1,6002" Gas Train for Low and Standard Pressure up to 1,600,000 BTUH> 5" WC1,600VENTLESS GAS TRAINS WITH LOW AND HIGH PRESSURE SWITCHES99743GNV< 5" WC 1,000 1 1/2" Gas Train for Low Pressure up to 1,000,000 BTUH, Standard Pressure up to 1,400,000 BTUH.> 5" WC 1,40099743JNV < 5" WC 1,6002" Gas Train for Low and Standard Pressure up to 1,600,000 BTUH.> 5" WC1,60051572G < 5" WC 1,400 1 1/2" Gas Train for Low Pressure up to 1,800,000 BTUH, Standard Pressure up to 2,100,000 BTUH.> 5" WC 1,80051572J < 5" WC 1,8002" Gas Train for Low and Standard Pressure up to 2,499,999 BTUH.> 5" WC2,499MASS CODE COMPLIANT TRAINS51572H< 5" WC 1,400 1-1/2" Gas Train with Low and High Gas Pressure Switches> 5" WC 1,80051572K < 5" WC 1,800 2" Gas Train with Low and High Gas Pressure Switches> 5" WC2,499VENTLESS DUAL FUEL TRAINS51601HV< 5" WC 1,400 1 1/2" Gas Train for Low Pressure up to 1,800,000 BTUH, Standard Pressure up to 2,100,000 BTUH.> 5" WC 1,80051601KV < 5" WC 1,8002" Gas Train for Low and Standard Pressure up to 2,499,999 BTUH.> 5" WC2,499I MPORTANT: Gas pressure can fluctuate based on local area demand. Select the gas train that corresponds to the lowest anticipated pressure. When in doubt, select the next larger train size or call Tech Support at 800-989-2275 for assistance.Weil-McLain Series 1 & 2 ONLY. No Application for 88 Series 3 Boilers.44Parts List m Items that are shaded are considered stock items.DUAL FUEL BURNERSAppliance Specific Burners702G/O & 801G/OBURNHAMV906A 7.001010702G/O 99753V50 4.00 60P N/A 100/300602292461V907A 8.301198702G/O 99753V50 5.00 60P N/A 100/300602292461V908A 9.601386702G/O 99753V50 5.50 60P N/A 100/300602292461V909A 11.601674801G/O 51600A 5.50 45H 4.00 45H 150602292461V910A 13.201905801G/O 51600A 6.50 45H 4.50 45H 150602292461V911A 14.802136801G/O 51600B 6.00 45H 6.00 45H 150602292461V912A16.402367801G/O51600B7.00 45H6.50 45H150602292461SMITH19A-6 6.50931702G/O 99751V50 3.75 60P N/A 100/300364019A-7 6.901137702G/O 99751V50 4.50 70B N/A 100/300364019A-89.301342702G/O 99751V50 5.00 70B N/A 100/300364019A-910.801548801G/O 51600A 5.50 45H 3.50 45H 150364019A-1012.201754801G/O 51600A 5.50 45H 4.00 45H 150364019A-1113.601989801G/O 51600A 5.50 45H 5.50 45H 150364019A-1215.002165801G/O51600B6.00 45H6.00 45H1503640PEERLESSLC-05 6.10881702G/O 99747V50 3.50 45P N/A 100/300S-1109-1LC-067.501077702G/O 99747V50 4.50 45P N/A 100/300S-1109-1LC-078.801273702G/O 99747V50 5.00 45P N/A 100/300S-1109-1LC-0810.201469702G/O 99747V50 6.00 45P N/A 100/300S-1109-1LC-0911.601664801G/O 51600A* 5.50 45H 4.00 45H 150S-1109-1LC-1012.801860801G/O 51600A* 6.00 45H 4.50 45H 150S-1109-1LC-1114.202056801G/O 51600A* 6.00 45H 5.50 45H 150S-1109-1LC-1215.602252801G/O 51600B* 6.50 45H 6.00 45H 150S-1109-1LCE-1317.002464801G/O51600B*6.50 45H7.00 45H150S-1109-1*Spacer plate required – For 801G/O, order Part Number 51610AS - $123.33WEIL-McLAIN780 6.50935702G/O 99752V50 3.75 45P N/A 100/300J20911880 6.501082702G/O 99752V50 4.50 45P N/A 100/300J209119808.501230702G/O 99752V50 5.00 45P N/A 100/300J2091110809.601378702G/O 99752V50 5.50 45P N/A 100/300J20911118010.601526801G/O 51600A 5.50 45B 3.25 45B 150J20911128011.601674801G/O 51600A 5.50 45B 4.00 45B 150J209114887.001010702G/O 99752V50 4.00 70P N/A 100/300386-300-2075889.401357702G/O 99752V50 5.50 60P N/A 100/300386-300-20768811.801701801G/O 51600A 5.50 45B 4.50 45B 150386-300-20778814.202046801G/O 51600A 6.00 45B 5.50 45B 150386-300-20788816.602382801G/O 51600B 6.50 45B 7.00 45B 150386-300-207988R17.202482801G/O51600B6.50 45B7.50 45B150386-300-207Contact Customer Service to confirm application prior to ordering. Some Burnham applications may have changed due to the DOE 2020 CPB efficiency standard.。
上海锅炉厂有限公司目录一. 概述 (2)二. 设计特点 (3)三. 燃料 (9)四. 设计参数 (10)五. 结构及使用说明 (10)1. 箱壳 (11)2. 煤粉风室 (11)3. 二次风室及喷嘴摆动系统 (11)4. 二次风挡板 (12)5. 护板及护板框架 (14)6. 燃烧器与煤粉管道的连接 (15)7．SOFA喷嘴的水平摆动调节 (15)六. 燃烧器的包装与装运 (17)七. 燃烧器安装注意事项 (17)八．进退式简单机械雾化油枪............................... ......................... .. (22)九. 煤闸门的安装、使用和维修 (24)附表1：燃烧器二次风门挡板控制原则汇总附图1：煤粉燃烧器立面布置图附图2：煤粉燃烧器平面布置图附图3：煤粉燃烧器角部详图附图4：SOFA燃烧器立面布置图附图5：SOFA燃烧器平面布置图附图6：CFS喷嘴附图7：油二次风喷嘴附图8：二次风喷嘴附图9：一次风室附图10：SOFA二次风门一．概述燃烧方式采用上锅公司的单炉膛双切圆布置摆动式直流燃烧器技术。
本期工程设计煤种设计煤种为王庄贫煤，校核煤种1为混合烟煤。
校核煤种2采用烟煤和无烟煤的混煤（煤质特性近似于贫煤）。
采用双进双出钢球磨煤机直吹式制粉系统，煤粉燃烧器为单炉膛双切圆布置、切向燃烧、摆动式燃烧器。
燃烧器共设置六层煤粉喷嘴，锅炉配置6台MGS-4366型双进双出钢球磨煤机，每台磨的出口两只引出管又一分二为四根煤粉管道接至布置在锅炉前后墙的四个分配器，再一分为二接至炉膛八角的同一层八个煤粉喷嘴，锅炉MCR负荷时投运六层，无备用。
煤粉细度暂按R=18%，均匀性系数1.0~1.1。
90燃烧方式采用低NOx同轴燃烧系统（LNCFS）。
通过分析煤粉燃烧时NOx的生成机理，低NOx煤粉燃烧系统设计的主要任务是减少挥发份氮转化成NOx，其主要方法是建立早期着火和使用控制氧量的燃料/空气分段燃烧技术。
FRQ-2DF双燃料燃烧器说明书徐州福尼燃烧控制研究院有限公司二○一○年十月前言_____________________________________________________________________注意感谢您使用徐州福尼燃烧控制研究院有限公司生产的FRQ-2DF型燃烧器。
本手册作为产品完整而必要的一部分提供给用户。
本手册所述内容不仅适用于用户，也可为产品的安装和检修人员提供参考。
关于设备的安装、操作和维护的详细信息，我们建议您仔细阅读。
请妥善保存本手册，以备参考。
_____________________________________________________________________内容介绍:本手册介绍了FRQ-2DF型双燃料燃烧器的结构、特点、安装、操作、维护以及故障处理。
读者对象：本手册适合下列人员阅读：设备安装人员、操作人员、维护人员等。
一、用途及特点FRQ-2DF型系列双燃料燃烧器是徐州福尼燃烧控制研究院有限公司设计开发的节能燃烧设备，它可在工业锅炉、电站锅炉及其它工业窑炉中广泛应用。
FRQ-2DF型双燃料燃烧器能实现助燃风与燃料按比例调节，使燃烧更为稳定可靠，实现全自动运行。
它具有结构紧凑、燃烧稳定、调节比大、噪音低、可内设点火枪和火焰检测报警系统；火焰铺展性好、燃烧完全、燃烧易于控制等特点。
二、主要性能及技术参数1.燃烧器功率：18.5MW/台2.燃烧器调节比：5:13.燃料油参数：油压（枪前油压）：1.0～1.2Mpa油枪出力：每台燃烧器1450kg/h雾化方式：蒸汽雾化4.雾化吹扫蒸汽：雾化蒸汽设计流量：300Kg/h雾化蒸汽设计压力（燃烧器前表压）：1.0MPa5.燃料气（干气）：燃气流量：每台燃烧器2000 Nm3/h燃气气压力（进阀组前）：25Kpa燃气温度：常温6.助燃风助燃风温度：常温助燃风压：3500～4500Pa助燃风量：～20000Nm3/h7.点火燃气；点火燃气：干气点火燃气压力：10KPa点火燃气流量：100Nm3/h三、燃烧器及主要配置介绍1.燃烧器燃烧器为双燃料型燃烧器，主要由燃烧器本体、配风器、稳焰装置、燃油喷枪、燃油火检、燃气火检、主气嘴、点火长明灯等组成。

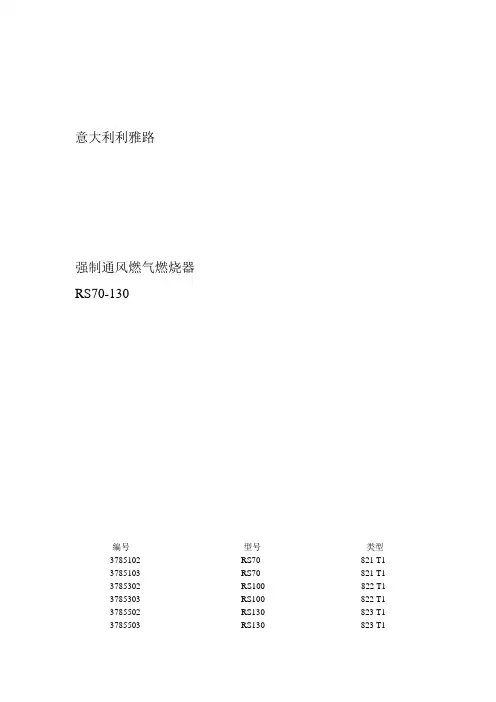

意大利利雅路强制通风燃气燃烧器RS70-130编号型号类型3785102 RS70 821 T13785103 RS70 821 T13785302 RS100 822 T13785303 RS100 822 T13785502 RS130 823 T13785503 RS130 823 T11)参考条件：环境温度20℃，表压1000mbar，海拔100m。
2)测试点16（A）p.3处的压力为零，燃气环2）（B）p7开启，燃烧器输出功率最大。
3)制造商在燃烧室中所测得的噪音等级是燃烧器运行在测试锅炉上，且处于最大额定输出功率上测定的。
LPG运行的组件（可选）燃烧出力RS70-100-130型燃烧器有两种工作方式：1段火和2段火。
最大输出功率必须在区域A中选择。
为了也要利用区域B（RS130）则有必要执行P6中所解释的燃烧头校准。
最小输出功率不得低于该图中的最小功率限制。
RS70=192KWRS100=232KWRS130=372KW重要燃烧出力的数值范围是根据以下条件获得的：环境温度20℃，大气压力1000mbar(海拔约为100m)并且燃烧头的调整如p7所示。
测试锅炉（B）根据EN676标准，燃烧出力的设定与特定的测试锅炉有关。
商用锅炉如锅炉是CE型认可的，且其燃烧器尺寸与图B中所示相似，则燃烧器/锅炉的组合不会引起任何问题。
如燃烧器必须用于没有经过CE认可的，或其燃烧尺寸小于(B)图中所示的商用锅炉相结合，则请咨询制造商。
燃烧其描述（A）1.燃烧头2.点火电极3.燃烧头调整用螺钉4.过渡段5.控制燃气蝶阀和风门的伺服电动机（通过调节可变凸轮机构）当燃烧器停机时，风门将完全关闭以降低由于流动气流所造成的热损失（将会从风机的空气入口吸入空气）6.滑杆的延伸段7.电功机接触器和带有复位的热继电器8.离子探针电缆连接器9.接线端子10.接线孔11.两个开关：燃烧器开关；大小火开关12.带锁定指示灯和复位按钮的控制盒13.火焰检查窗口14.最低空气压力开关（差动式）15.打开燃烧器以及监察燃烧头的滑杆16.燃气压力测试点和燃烧头固定螺钉17.空气压力测试点18.火焰传感器19.风门20.风机空气入口21.将风机固定到过渡段套筒上的螺钉22.燃气输入管道23.燃气蝶阀24.与锅炉安装的法兰25.稳焰盘可能发生的两种类型的燃烧器故障：控制盒锁定如控制盒21）（A）按钮亮，表明燃烧器处于锁定状态。
产品使用操作说明本款燃烧机为非标机器，广泛适用于轮胎油、铝塑油、塑料油、重油、柴油、甲醇等液体燃料。
它与标准机器的不同点在于它采用高压空气雾化，使燃料雾化完全、燃烧充分，这样就节省了燃料。
围绕不易结碳、不堵油嘴，方便好用，故障率低的思路而设计。
原理：本机器采用高压空气雾化，打开电源开关后燃烧机风机启动、自动点火。
安装：根据炉膛开口位置，安装机器前建议做一个支架把机器安装到支架上，便于停机时将机器拉出炉膛，以免尾气烧坏燃烧头。
油箱安装位置高出机器一米以上，从油箱底面约30cm左右高度引出油管接至机器油路油阀（建议进油时用100目过滤网过滤），接上8公斤高压空气，若多台一起使用请给每台机器安装上独立的控制电源开关独立高压空气阀门，打开进油阀门至三分之一处，减压阀表调节至2公斤至3公斤（表面试0.2-0.3）把风门关闭。
运行调试：请在空旷地方或者在炉膛内打开引风机调试机器，远离喷火口方向，以免烧伤。
打开电源开关、燃烧机启动、点火。
第一次试机油管内有空气，可能要二次或者三次油才能流到机器、点火成功后调节机器上的压力调节阀调节火的大小（一般调至三分之一处），调节风门使燃烧机火焰达到无烟状态，微调进油阀门以达到最佳燃烧状态。
停用时，打开手动吹扫阀吹扫油路（注意：吹扫时，因炉膛内温度过高会有爆燃现象，所以需要缓慢打开），吹扫完毕，关闭手动吹扫阀，保证下次点火。
维修保养和检修：为保证机器安全、正常使用，应定期对机器进行维护和保养，出现故障时应及时检修，因维护、检修可能影响到机器的正常工作，请务必由合格的技术人员进行操作。
维护保养应按照以下要求进行：1、定期检查机器及各部件的连接是否紧固、位置有无变化2、每次开机前检查电源电路及气路是否异常、以及启动进行过程中有无异常3、经常检查燃料油供应是否正常、燃烧是否良好、控制系统是否灵敏4、注意机器工作环境应清洁、干燥、尤其是电路部分不能受潮和高温5、每次使用完毕后应用干净毛巾清洁感光电眼及喷油嘴（用化油器清洁剂清洗）6、定期检查燃料喷嘴、点火针、感光电眼及稳焰盘位置是否变化、清理结垢或积碳燃烧机的检修：1、定期检查电磁阀有无漏泄情况，如有应立即检查密封面2、检查清洁点火针和感光电眼、修正其位置，如有损坏应及时修理或更换故障排除：3公斤（0.2-0.3）调整5、燃烧冒烟调节阀门、进油油门或清理阀门调整6、火焰小油路不畅或粘度太大。
燃烧机的操作说明燃烧机整个操作过程中控制盒按既定先后次序支配不同的组件工作。
以下介绍c20燃烧机的操作过程和在草种特殊情形下控制盒作出的反应（以控制盒BE0LOA为准）（1）接通电源，燃烧机的马达转动，开始吹风程序。
油泵开始运行，但由于电磁油阀未通电，在吹风程序当中一直没有燃油输送至油嘴。
（2）点火用变压器亦财时通电，在点火电极前端产生电弧。
（3）吹风程序持续约13秒，然后电磁油阀通电打开而油泵输出燃油至油嘴，经雾化后喷出油雾，被点火电极前端的电弧点燃而形成火焰。
（4）在电磁油阀通电约2秒后，点火用变压器停止通电。
（5）如果是配用了恒温器，炉温升至恒温器所调校的温度时，燃烧机停止操作。
稍后当炉温下降而至恒温器上所调校的重开温度时，燃烧机恢复操作。
（注1）如果是采用单油管系统。
燃烧机在安装后第一次使用时，顺行进行排气。
（注2）如果喷出的油雾不能着火，眯炎用变压器是会维持较长的操作时间以帮助点火。
但如果在电磁油阀通电的10秒后仍然不能着火，低燃烧机会停止操作，控制盒亮起故障灯，如果输入至燃烧机的电压过低，这段10秒钟的时间是会变得较长。
（注3）燃烧机具有一项火焰监察功能，由控制盒配合感光电眼操作。
当燃烧机喷出火焰后，感觉电眼感应到火焰里的光，会将一个信号传送到控制盒，控制盒收到这个火焰信号，就会继续维持燃烧机的正常操作。
可是，如果因为某种原因而燃烧机不能喷出油雾，或喷出的油雾不能被燃点，控制盒在电磁油阀能电约10秒仍未收到火焰信号，就会停止燃烧机的操作，亮起故障灯，10秒称为（安全时间）而这项功能是必须要确知喷出的油雾能被燃点，不小不能被燃点的油雾继续在炉膛里积聚。
由于这项火焰监察功能感光电眼的感光部分必须经常保持清洁。
（注4）每次当故障灯亮起，须检查故障原因，整理妥当后，近下故障灯上的按钮，可重新开动燃烧机。
可是，每当故障灯亮起，最少亦需要50秒后才能按下按钮重新开动燃烧机。
（注5）感光电眼只应该在燃烧枫叶喷出火焰后才感应到火焰里的光。

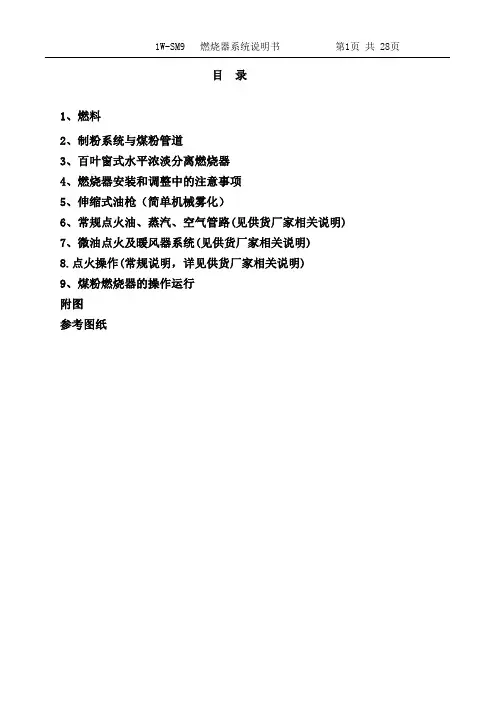

目录1、燃料2、制粉系统与煤粉管道3、百叶窗式水平浓淡分离燃烧器4、燃烧器安装和调整中的注意事项5、伸缩式油枪（简单机械雾化）6、常规点火油、蒸汽、空气管路(见供货厂家相关说明)7、微油点火及暖风器系统(见供货厂家相关说明)8.点火操作(常规说明，详见供货厂家相关说明)9、煤粉燃烧器的操作运行附图参考图纸1、燃料本工程为山东魏桥创业集团有限公司、山东魏桥铝电有限公司1217t/h供热机组锅炉，所用燃料如下：1.1、煤质分析资料：1.1.1 品种：贫煤1.2 燃油，0#轻柴油特性如下：粘度（20℃）恩氏粘度°E 1.2～1.67运动粘度mm2/s 3.8～8.0灰份，不大于 0.25%硫含量，不大于 0.25%水份，不大于痕迹C16H34 不小于 50%闪点不低于65℃凝固点不高于0℃低位发热量 41870kJ/kg(10000kcal/kg)2、制粉系统与煤粉管道2.1制粉系统本机组采用双进双出钢球磨正压冷一次风机直吹式，每台锅炉配三台MGS-4360型磨煤机，一台磨煤机对应二层一次风。
煤粉细度R90=6%。
，炉前原煤由储煤斗经过给煤机进入磨煤机两端的原煤入口，借助螺旋输送装置将原煤送入磨煤机筒内。
热风通过磨煤机两端中空轴内的热风管道进入磨煤机，热风携带煤粉通过磨煤机两端中空轴和热风管之间通道由输粉管道进入分离器，经分离合格的煤粉连同干燥介质形成风煤混合物（一次风）经煤粉管道输送至燃烧器进入炉膛内进行燃烧，不合格的煤粉返回磨煤机再次碾碎。
磨煤机出口风量(即一次风总量)由通过磨煤机的风量和旁路风量之和。
MGS-4360型双进双出磨煤机允许采用不对称运行方式，即从磨煤机一端进煤而在磨煤机一端或二端出煤粉，可以实现半台或一台磨煤机运行。
磨煤机的性能和运行请仔细阅读供货厂家说明书。
2.2煤粉管道2.2.1煤粉管道的布置本机组配三台磨煤机，于锅炉前呈一排布置。
由每台磨煤机两端出来的风粉混合物经2×4根煤粉管道引至两层四角煤粉燃烧器的两层煤粉喷嘴。
燃气燃烧机(G O M 系列)使用说明书日本奥林佩亚（Olympia）工业株式会社D U N G SD U N GS★ 非常感谢您使用Olympia品牌全自动燃气燃烧机。
为确保您安全、正确使用燃烧机，请您在安装使用前认真阅读此说明书。
★ 本公司拥有技术数据或机型样式更改的权利，如有不同，以实物为准。
目 录概述型号说明各部件名称工作原理安装与调试维护保养与检修管道安装参考图电气原理图操作使用主要部件结构、功能及调整燃气参数(2)(2)(3)(3)(4)(4)(9)(10)(10)(13)(15)概 述型号出力(万大卡)电机功率(KW)电源控制方式GOM-0NH 3～70.1GOM-0N(WM) 3～5GOM-1N(WM) 5～10 0.15GOM-2N(WM) 10～20 0.25GOM-3N(WM) 15～300.4GOM-4N(WM) 20～40220V380V单段单段(双段)电控箱型号说明无(有)有日本奥林佩亚（Olympia）工业株式会社是日本最大的一家燃烧机研发、制造公司。
经过40多年的努力，以其雄厚的实力和完善的技术服务占据日本热力机械主导地位。
● 奥林佩亚（Olympia）所有产品技术性能完善，经久耐用，一流的材料，批量的生产和多重的检测监控保证了每一台燃烧机品质优良。
● 奥林佩亚（Olympia）燃烧机拥有极高的热效率，燃料的热能获得充分的利用，从而降低了运行成本。
● 奥林佩亚（Olympia）燃烧机独特的构造，明了的零部件布置，符合实际操作要求，维修方便，同时，运行平稳低噪音，符合环保要求。
● 日本奥林佩亚（Olympia）工业株式会社无论在售前、售中、还是售后服务，都为用户提供全方位的技术支持。
GOM - 1 N W M风门马达（伺服电机）双段式（小火、大火）标准机型额定功率（10万大卡/小时）燃气 (GOM系列)燃气参数① 液化石油气 ：热值 22000-24000Kcal/Nm³ 供气动压2800Pa(280mmH2O)② 天 然 气 ：热值 8000-9000Kcal/Nm³ 供气动压2000Pa(200mmH2O)③ 城 市 煤 气：热值 3500-4000Kcal/Nm³ 供气动压2000Pa(200mmH2O)注意事项：供气压力波动范围正负30%以内，静压与动压之间的压差控制在50%以 内，压力波动范围过大可能造成点火不良现象。
各部件名称图（1）1、燃烧筒2、火焰检测棒3、燃气烧嘴4、稳焰盘5、点火棒6、机壳7、点火变压器8、窥视板9、空气压力开关 10、管道接口活接 11、控制器 12、吸风筒 13、风叶 14、安装法兰 15、电机 16、燃气管道 17、电磁阀 18、燃气压力开关说明：G OM双段式机型增加电磁阀、风门马达等部件，不再重复示意图。
主要部件结构、功能及调整工作原理图（2）单段式/双段式工作流程管道输送的燃气减压到额定压力（天然气动压2000Pa/液化石油气动压2800Pa）进入 （燃气接口）， （燃气压力开关）监测燃气压力， （风机）工作预吹扫， （空气压力开关）监测风压，预吹扫结束， （点火变压器）放电，（电磁阀）开启，燃气经管道送入 （燃气烧嘴）向外喷射遇到电火花点火燃烧，与风机送入的空气通过 （稳焰盘）充分混合形成稳定火焰， （火焰检测棒）检测火焰，进入正常燃烧状态。
双段式：小火（低燃）点着后， （风门马达）工作，转到大火风门设定位置，同时 （大火电磁阀）开启，经 （球阀）送入燃气烧嘴，大火（高燃）点着，进入正常燃烧状态。
● 电机及保护电器电机是为风叶运转提供原动力的装置。
对三相电机，为保证安全工作，设有热保护继电器。
当电源电压、电流发生异常或风机故障引起负载增大时，热保护继电器动作以保护电机。
注意事项：1、电机应特别注意防潮，避免在潮湿的环境下使用。
2、应该经常检查电源电压、电流是否正常，当热保护继电器动作跳起时， 请首先查清故障原因，然后按下复位按钮重新启动。
3、热保护继电器额定电流位置在燃烧机出场时已调整好，一般不需要调整13126541023171198● 风叶风叶是为燃烧和吹扫提供必要的空气。
燃烧机风叶有两种结构：一种是希洛克风叶，供风量大；一种是涡轮风叶，送风速度高。
我司GOM机型都采用希洛克风叶。
注意事项：1、在环境灰尘多的情况下，应定期清理风叶叶片上的积灰，避免供风量不 足的现象。
2、风叶变形时必须更换新品，避免机壳被风叶打坏或噪音过大等。
● 风门风门用于调节燃烧所需的空气量。
根据燃气压力大小、燃烧量或其它条件变化的不同，燃烧所需要的空气量也会不同程度的变化。
为了保证正常燃烧，以及烟气排放的相关标准，可用烟气分析仪进行相关的数据采集，也可以通过目测的方法观察：点火情况、火焰长度、力度、颜色、透明度以及排烟情况等。
火焰太长、直径太大分散，有明显的燃烧不完全、颜色发黄时，应调大风门；火焰短小、全部都为蓝色火焰、点火困难或容易吹灭时，应调小风门。
正常燃烧时的火焰颜色，应为钛蓝色火焰（大部分的蓝色中间夹带有小部份黄色）；火焰透明度高；稳定性好；长度直径适中；有明显的冲击力度等等。
OM系列燃烧机单段式采用手动风门；双段式采用自动风门（订货时可以指定不带风门马达，改为双段式手动风门样式）。
1、手动风门手动风门可通过手动调节风门挡板的开度大小来实现进风量的调节，调节至最佳状态后拧紧锁定螺栓即可。
用螺丝刀松开锁紧螺栓，旋转风门挡板即可。
两种不同机型吸风筒，手动风门的调整(图3)。
风门刻度盘图（3）手动风门510单段式 双段式2、自动风门自动风门一般采用风门马达（伺服电机）来控制燃烧所需的风量，在设定好的范围内或规定的数值，实现自动调节功能。
可在0～90°角之间根据小火、大火的风量配比设定。
风门结构（图4）。
（1）刻度指示环上的数字0～90指示风门的开度，0为全闭，90为全开。
（2）凸轮调整方法：用手抓住凸轮，转动凸轮箭标调整到设定值即可，ST1一般调整范围10～30；ST2一般调整范围30～70；MV的调整必须按照ST2＞MV＞ST1的范围来进行调整。
（3）凸轮设定完成，风门马达转动，刻度盘将停止在设定好的位置，可以直接从开度指示看到风门的开度。
注意事项：MV如果超出以上调整范围，将造成大火电磁阀不工作。
● 点火变压器将低压（交流220V）电源转变为高压（8～10KV），通过点火电极末端向机壳放电（单极放电），产生电火花进行点火。
注意事项：必须防水防潮，及时清理点火电极上的污秽。
从外向里方向图（4）MD-603型风门马达流量时间初始气量调整范围最大流量0--70%初始气量● 电磁阀电磁阀用于控制燃料的供给。
GOM系列燃烧机有两种电磁阀，第一种是快开快关不带调节型；第二种是慢开快关带开启时间与流量调节型。
1、快开快关型，不需任何调整。
2、慢开快关带开启时间与流量调节型，调节方法（图5）。
（1）开启时间调整拧开保护盖，直接用5.5mm的开口扳手旋转铜螺丝，可调整初始的燃气流量，调整完毕拧紧保护盖即可。
顺时针方向：开启时间延长，初始气量减小。
逆时针方向：开启时间缩短，初始气量增大。
（2）流量调整用一字螺丝刀松开锁紧螺丝（没有红色油漆），直接旋转铝壳阀体可调节燃气流量，调整完毕拧紧锁紧螺丝即可。
顺时针方向减小流量；逆时针方向增大流量。
● 程序控制器（控制盒）程序控制器是保证燃烧机安全、自动和协调工作的核心部件，对燃烧机的整个运行过程进行程序自动控制。
（R4715B控制盒）程序顺序如下：● 压力开关压力开关用于监测空气压力或燃气压力。
GOM系列燃烧机有两种压力开关，一种是风压检测压力开关；另一种是燃气压力检测开关。
1、空气压力开关（图6）。
空气压力开关有负压和正压检测口，在常压或微正压设备场合一般采用正压检测，在负压设备场合一般采用负压检测比较合适。
调整方法：掀开保护盖，看到中央凹陷处有一圆形缺口（一般出厂时涂有红色或蓝色油漆），用一字螺丝刀进行调整，顺时针方向加大检测压力；逆时针方向减小检测压力。
（一般不须要调整）2、燃气压力开关（图7）。
燃气压力开关有负压和正压检测口，通长使用正压检测燃气压力低或高。
调整方法：打开保护盖，用手旋转刻度圆盘上的数值即可，数值越大所检测的压力就大，数值越小检测的压力也就越小。
（标注有压力单位）注意事项：用于检测燃气低压时，设定值一般是燃烧机工作压力的70%左右；用于检测燃气高压时，设定值一般是燃烧机二次压或工作压力的125%左右。
图（6）压力开关本体压力开关本体图（7）安装与调试● 安装说明1、安装前请仔细检查燃烧机机体各部件及附件是否完好、完整，如有缺损或疑问请及时与供货方联系。
检查无误后进行安装。
2、安装过程中应小心谨慎，防止造成机体损坏或改变部件的组装位置。
3、必须安装牢固、稳定、密封性好，防止振动或松脱损坏机器造成事故。
4、安装机器、连接燃气管道、布置电源电线与控制电线时应留有足够的空间，以满足操作和检修的需要。
5、安装机器时应保持平衡，必须水平或垂直安装，避免倾斜（图6）。
6、建议燃烧机主电源单独控制，以免发生意外时，可以紧急停机。
7、燃烧机工作环境应保持清洁、干燥、通风良好。
避免油、水污染，造成电器短路或部件腐绣损坏。
图（8）注意事项：1、石棉垫与法兰、炉体之间必须密封，防止烟气泄漏。
2、燃烧筒与保温层之间的安装距离必须留有足够余地，便于安装拆卸。
3、建议燃烧筒长度与保温层厚度保持平齐或稍微露出保温层。
● 调试程序1、机体与附件安装完毕，检查整个系统是否准备妥当。
2、确认电源与控制信号正常，燃气畅通（燃气管道排空）。
3、确认燃气管道无泄漏，燃气流量、压力正常。
4、启动燃烧机，预吹扫后点火，进入正常燃烧状态。
5、根据用户的使用情况以及使用环境的不同，有可能需要重新调整，请查阅各部件调整方法及燃烧机工作原理。
（出厂时已调试正常，一般无须调整）操作使用安装、调试完毕即可正常操作使用。
每次运行前请仔细检查：1、整个系统是否准备妥当。
2、电源线、控制线与各部件有无松动或脱落。
3、电源电压是否正常，燃气是否畅通。
4、燃气管道有无泄漏，流量、压力是否正常。
5、启动或燃烧过程中有无异常声音（运转后）。
检查完毕即可启动运行，运行过程为自动程序控制（程序控制器），通过外接系统控制，可以实现全自动运行，无需人工操作。
维护保养与检修● 日常维护1、经常清洁设备工作环境。
2、经常检查电源电压是否正常。
3、经常检查电源线有无松动或脱落。
4、经常检查燃气流量、压力是否正常。
5、经常检查燃烧机运行过程中有无异常声音。
6、经常检查燃烧机各部件的连接是否紧固，有无松动。
● 定期维护1、定期清理风叶灰尘。
2、定期清理燃气过滤器。
3、定期清理燃烧室和烟道。
