西门子电机软启动器的常见故障

电机软启动器的故障分析及优化方案电机软启动器是一种用于控制电机启停过程的装置，可以实现电机的平稳启动和停止，同时还可以提供对电机的保护功能。

由于使用过程中存在各种因素导致软启动器出现故障的可能性较大，在故障出现后需要进行分析并制定优化方案。

常见的电机软启动器故障包括电机无法启动、启动过程中电流过大、软启动器工作不稳定等问题。

针对这些故障，首先需要对软启动器进行详细的检查和分析。

对于电机无法启动的故障，可以通过以下几个方面进行分析。

检查软启动器的电源供应是否正常，包括电压和频率是否符合要求，是否有断电或者短路等问题。

检查电机本身是否有故障，可以通过测量电机的绝缘电阻来判断。

检查软启动器的控制信号是否正常，包括控制信号的电压和电流是否在合理范围内，是否有干扰等问题。

对于启动过程中电流过大的故障，可以通过以下几个方面进行分析。

检查软启动器的额定电流和实际电流是否匹配，如果额定电流较小，可能导致电流过大的问题。

检查启动过程中的加载情况，是否存在过载或者堵转等问题。

检查软启动器的电流限制功能是否正常工作，是否需要进行调整或者修复。

对于软启动器工作不稳定的故障，可以通过以下几个方面进行分析。

检查软启动器的控制系统是否正常，包括控制电路和控制软件是否存在问题，是否需要进行修复或者升级。

检查软启动器的传感器是否正常工作，是否需要进行校准或者更换。

检查软启动器的机械结构是否存在问题，包括机械接触器、继电器等是否需要进行清洁或者更换。

针对上述的故障，可以制定一些优化方案来改善软启动器的性能。

可以增加软启动器的保护功能，例如过流保护、短路保护、过载保护等，以提高电机系统的安全性。

可以采用先进的控制算法和技术，例如闭环控制、模糊控制等，以提高软启动器的启动和停止过程的稳定性。

可以定期对软启动器进行检查和维护，及时发现并修复潜在的故障，以延长软启动器的使用寿命。

电机软启动器的故障分析及优化方案是一个复杂而重要的问题。

只有通过详细的分析和合理的优化方案，才能保证软启动器的正常运行，提高电机系统的性能和可靠性。

西门子软启动器故障报警解决办法[ 2012-08-31 14:24:10 ]标签：西门子讲座阅读对象：所有人故障报警解决办法如下：1、故障-F 01(瞬停)：出现此故障是接线端子7和10开路了，只要导线把接线端子7和10短接起来就可解决。

引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”(控制方式)参数设置成“1”(键盘控制)，就可以避免此故障。

2、故障-F 02(起动时间过长)：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”(限制起动电流)的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

3、故障-F 03(过热)：出现此故障是由于软起动器在短时间内的起动次数过于频繁所致，我们应告诉用户在操作软起时，起动次数每小时不要超过12次。

4、故障-F 04(输入缺相)：引起此故障的因素有很多种，下面列出一些：(1) 检查进线电源与电机接线是否有松脱;(2) 输出是否接上负载,西门子讲座，负载与电机是否匹配;(3) 用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求(一般在20~30欧左右);(4) 内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

5、故障-F 05(频率出错)：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。

主要着手电源电路设计改善。

6、故障-F 06(参数出错)：出现此故障就需重新开机输入一次出厂值就好了。

软起动器常见的故障1、上电后不显示a-检查控制电源是否接入。

b-检查显示屏连接线是否插紧。

c-检查控制板有没有问题。

d-显示屏本问题。

2、起动报缺相故障，软起动器故障灯亮，电机没反应。

出现故障的原因可能是：a-起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。

b-电源缺相或者三相电末上，软起动器保护动作（检查电源）c-软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）d-控制板有问题更换控制板3、起动完毕，旁路接触器不吸合现象。

故障原因可能是：a-在起动过程中，保护装置因整定偏小出现误动作。

（将保护装置重新整定即可）b-在调试时，软起动器的参数设置不合理。

（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）c-控制线路接触不良（检查控制线路）d-接触器有问题不能正常吸合e-控制板问题.4、在起动过程中，偶尔有出现跳空气开关的现象。

故障原因有：a-空气开关长延时的整定值过小或者是空气开关选型和电机不配。

（空气开关的参数适量放大或者空气开关重新选型）b-软起动器的起始电压参数设置过高或者起动时间过长。

（根据负载情况将起始电压适当调小或者起动时间适当缩短。

）c-在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令。

出现提前旁路现象。

（建议用户不要同时起动大功率的电机，）d-起动时满负载起动（起动时尽量减轻负载）e-软起动额定电流设置有问题.5、软起动器出现显示屏无显示或者是出现乱码，软起动器不工作。

故障原因可能是：a-软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松（打开软起动器的面盖将显示屏连线重新插紧即可）b-软起动器控制板故障更换控制板c-显示屏故障更换显示屏d-显示屏连接线损坏,更换连接线6、软起动器在起动时报故障，软起动器不工作，电机没有反应。

故障原因可能为：a-电机缺相（检查电机和外围电路）b-软起动器内主元件可控硅短路（检查电机以及电网电压是否有异常。

软启动器常见故障原因分析及维修软启动器（软启动器）是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。

软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

二、软启动器的常见故障及故障原因分析1、在调试过程中出现起动报缺相故障，软起动器故障灯亮，电机没反应。

出现故障的原因可能是：（1）起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。

（2）电源缺相，软起动器保护动作（检查电源）（3）软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）2、用户在使用过程中出现起动完毕，旁路接触器不吸合现象。

故障原因可能是：（1）在起动过程中，保护装置因整定偏小出现误动作。

（将保护装置重新整定即可）（2）在调试时，软起动器的参数设置不合理。

（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）（3）控制线路接触不良（检查控制线路）3、用户在起动过程中，偶尔有出现跳空气开关的现象。

故障原因有：（1）空气开关长延时的整定值过小或者是空气开关选型和电机不配。

（空气开关的参数适量放大或者空气开关重新选型）（2）软起动器的起始电压参数设置过高或者起动时间过长。

（根据负载情况将起始电压适当调小或者起动时间适当缩短。

软启动器常见故障软启动器的常见故障及处理措施1、在调试过程中出现起动报缺相故障，软启动器故障灯亮，电机没反应。

出现故障的原因可能是：①起动方式采用带电方式时，操作顺序有误。

(正确操作顺序应为先送主电源，后送控制电源)②电源缺相，软起动器保护动作。

(检查电源)③软起动器的输出端未接负载。

(输出端接上负载后软起动器才能正常工作)2、用户在使用过程中出现起动完毕，旁路接触器不吸合现象。

故障原因可能是：①在起动过程中，保护装置因整定偏小出现误动作。

(将保护装置重新整定即可)②在调试时，软起动器的参数设置不合理。

(主要针对的是55KW以下的软起动器，对软起动器的参数重新设置)③控制线路接触不良。

(检查控制线路)3、用户在起动过程中，偶尔有出现跳空气开关的现象。

故障原因有：①空气开关长延时的整定值过小或者是空气开关选型和电机不配。

(空气开关的参数适量放大或者空气开关重新选型)②软起动器的起始电压参数设置过高或者起动时间过长。

(根据负载情况将起始电压适当调小或者起动时间适当缩短)③在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令，出现提前旁路现象。

(建议用户不要同时起动大功率的电机)④起动时满负载起动。

(起动时尽量减轻负载)4、用户在使用软起动器时出现显示屏无显示或者是出现乱码，软起动器不工作。

故障原因可能是：①软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松。

(打开软起动器的面盖将显示屏连线重新插紧即可)②软起动器控制板故障。

(和厂家联系更换控制板)5、软起动器在起动时报故障，软起动器不工作，电机没有反应。

故障原因可能为：①电机缺相。

(检查电机和外围电路)②软起动器内主元件可控硅短路。

(检查电机以及电网电压是否有异常。

和厂家联系更换可控硅)③滤波板击穿短路。

(更换滤波板即可)6、软起动器在起动负载时，出现起动超时现象。

软起动器停止工作，电机自由停车。

故障原因有：①参数设置不合理。

电机软启动器的故障分析及优化方案电机软启动器广泛应用于大型电机的起动和运行控制中。

但在使用中，电机软启动器有时也会出现一些故障，如起动失败、启动时间过长、电机振荡等。

下面我们将从故障原因和优化方案两个方面进行讨论。

一、电机软启动器故障原因：1、过压或过流保护。

软启动器会设置过压和过流保护装置，当电压或电流超过设定值时，启动器就会自动断电。

这时可能是因为软启动器设置过保护值过低，或被外部因素如气候等所影响导致出现过压或过流。

2、电机内部或外部故障。

电机出现内部或外部故障，如绕组短路、轴承故障等，都可能影响电机的正常工作。

此时，软启动器启动后无法将电机起动，或电机运行时振荡过大。

3、控制电路出现问题。

软启动器的控制电路是实现启动、停止、变频、变压等功能的关键部分。

如果控制电路中的电子元件出现故障，软启动器可能会无法正常工作，比如启动不及时等问题。

根据以上故障原因，通过以下措施可以优化电机软启动器的运行效果：将过保护值恰当地设置，可以避免在电压或电流超过设定值时软启动器自动断电而影响正常工作。

如果过保护值设置过低，运行过程中经常出现过保护导致停机，可以适当提高过保护值，以延长软启动器的使用寿命。

2、定期检查电机状态。

定期进行电机巡检或故障自诊，及时发现电机内部或外部故障，进行维修或更换相关零部件，可以避免出现电机起动失败、运行振荡等问题。

3、维护软启动器的控制电路。

定期对软启动器的控制电路进行维护，如清洁、紧固电子元件、更换老化元件等措施，可有效避免软启动器运行过程中出现电路故障导致的问题。

电机软启动器的故障分析及优化方案电机软启动器是一种用于实现电机启动时的无冲击、无振动的装置，其主要作用是减少电机启动时的电流冲击，避免对电网和电机本身造成损害。

在实际使用中，电机软启动器有可能出现故障，可能的原因及解决方案如下：1. 电压不稳定：当电网电压不稳定时，电机软启动器可能无法正常启动，甚至损坏。

解决方案是安装稳压器或升级电网变压器，以确保电压稳定。

2. 控制系统故障：软启动器的控制系统可能存在故障，导致无法启动或停机。

解决方案是检查控制系统及其电子元件，修复或更换故障元件。

3. 过载或电流过大：软启动器可能由于电机过载或电流过大而损坏。

解决方案是增加软启动器的容量或调整电机的负载，以减少电流冲击。

4. 过热保护触发：软启动器可能由于过热而无法正常工作，触发过热保护功能。

解决方案是增加冷却系统或更换散热装置，以提高散热效果。

5. 电机接线错误：软启动器的接线易受错误连接的影响，导致启动困难或故障。

解决方案是检查电机接线，确保正确连接。

针对以上故障，可以采取以下优化方案：1. 定期维护：定期对软启动器进行检查和维护，检查控制系统、电子元件和接线是否正常，及时发现并修复潜在故障。

2. 安装电流监测器：在软启动器的输入和输出端安装电流监测器，监测电机的启动过程中的电流变化，及时发现电流过大或过载情况，采取相应措施。

3. 引入软启动器保护系统：安装软启动器保护系统，监测软启动器工作状态，一旦出现故障，保护系统会自动断开电源，避免进一步损坏。

4. 确保电网稳定性：与电网供应商合作，确保电网的稳定性和可靠性，减少电压波动对软启动器的影响。

5. 增加散热措施：增加散热装置、风扇等散热措施，提高软启动器的散热效果，降低过热风险。

电机软启动器的故障分析及优化方案主要包括定期维护、安装电流监测器、引入软启动器保护系统、确保电网稳定性和增加散热措施。

通过采取这些措施，可以提高软启动器的可靠性和稳定性，延长其使用寿命。

电机软启动器的故障分析及优化方案
电机软启动器是一种用于控制电机启动的设备，具有提高电机启动性能、减少电机启动电流冲击等优点，是现代化工业生产中广泛应用的一种电气设备。

但是在实际使用中，电机软启动器也会出现故障。

本文将从故障分析和优化方案两个方面进行探讨。

一、故障分析
1、启动延迟或启动失败
启动延迟或启动失败可能是由于软启动器内部电路元件的老化损坏导致的。

在这种情况下，需要对软启动器进行检修或更换元件。

2、过热
软启动器过热可能是由于低负载启动、大负载启动、环境温度高等原因导致的。

如果软启动器长时间工作在过热状态下，会损坏其内部元件，甚至引起火灾等严重后果。

3、电流不稳定
电流不稳定可能是由于负载变化导致的。

如果负载变化剧烈，软启动器可能无法正常工作。

二、优化方案
1、定期维护及更换元件
定期维护软启动器可以有效降低故障率。

同时，及时更换老化损坏的元件也可以避免故障发生。

2、合理选择软启动器
在选择软启动器时，应根据负载的功率、电压等参数来选择合适的型号。

如果负载变化较大，应选择具有瞬变抑制能力的软启动器。

此外，软启动器的散热性能也应考虑在内。

3、完善保护措施
为了避免软启动器内部元件被损坏，应在软启动器输入电路和输出电路中增加相应的过流、过压保护电路，以及过热保护措施。

总之，在使用电机软启动器时，我们需要加强对其故障的分析和优化方案的制定。

只有这样，才能更好地发挥电机软启动器的优点，提高工业生产效率。

软启动器常见故障及解决软启动器常见故障及解决1、瞬停:引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9” (控制方式)参数设置成“ 1” (键盘控制)，就可以避免此故障。

2、起动时间过长：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”(限制起动电流)的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

3、输入缺相：(1)检查进线电源与电机接线是否有松脱；(2)输出是否接上负载，负载与电机是否匹配；(3)用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）;（4）内部的接线插座是否松脱以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

4、频率出错：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。

主要着手电源电路设计改善。

5、参数出错：出现此故障就需重新开机输入一次出厂值就好了。

具体操作：先断掉软起动器控制电（交流220V）用一手指按住软起控制面板上的“PRG键不放,再送上软起动器的控制电，在约30S后松开“ PRG键，就重新输入好了现厂值。

6、起动过流：起动过流是由于负载太重起动电流超出了500% 倍而导致的，解决此办法有：把软起内部功能码“0”（起始电压）设置高些，或是再把功能码“ T（上升时间）设置长些，可设为：30~60S还有功能代码“ 4”的限流值设置是否适当，一般可成2~3倍7、运行过流：导致此故障的原因主要可能是软起在运行过程中，由于负载太重而导致模块或可控硅发热进量。

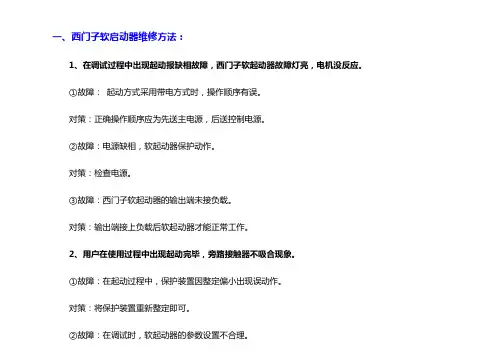

一、西门子软启动器维修方法：1、在调试过程中出现起动报缺相故障，西门子软起动器故障灯亮，电机没反应。

①故障：起动方式采用带电方式时，操作顺序有误。

对策：正确操作顺序应为先送主电源，后送控制电源。

②故障：电源缺相，软起动器保护动作。

对策：检查电源。

③故障：西门子软起动器的输出端未接负载。

对策：输出端接上负载后软起动器才能正常工作。

2、用户在使用过程中出现起动完毕，旁路接触器不吸合现象。

①故障：在起动过程中，保护装置因整定偏小出现误动作。

对策：将保护装置重新整定即可。

②故障：在调试时，软起动器的参数设置不合理。

对策：主要针对的是55KW以下的软起动器，对软起动器的参数重新设置。

③故障：控制线路接触不良。

对策：检查控制线路。

3、用户在起动过程中，偶尔有出现跳空气开关的现象。

①故障：空气开关长延时的整定值过小或者是空气开关选型和电机不配。

对策：空气开关的参数适量放大或者空气开关重新选型。

②故障：软起动器的起始电压参数设置过高或者起动时间过长。

对策：根据负载情况将起始电压适当调小或者起动时间适当缩短。

③故障：在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令，出现提前旁路现象。

对策：建议用户不要同时起动大功率的电机。

④故障：起动时满负载起动。

对策：起动时尽量减轻负载。

4、用户在使用软起动器时出现显示屏无显示或者是出现乱码，软起动器不工作。

①故障：西门子软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松。

对策：打开软起动器的面盖将显示屏连线重新插紧即可。

②故障：西门子软起动器控制板故障。

对策：和厂家联系更换控制板。

5、西门子软起动器在起动时报故障，软起动器不工作，电机没有反应。

①故障：电机缺相。

对策：检查电机和外围电路。

②故障：西门子软起动器内主元件可控硅短路。

对策：检查电机以及电网电压是否有异常。

和厂家联系更换可控硅。

③故障：滤波板击穿短路。

对策：更换滤波板即可。

备有大量软启动器配件、备板。

电机软启动器的故障分析及优化方案电机软启动器是一种用于控制电机启动的设备，通常用于大型电机的启动。

在使用过程中，可能会出现各种故障，影响电机的正常运行。

本文将对电机软启动器的故障进行分析，并提出相应的优化方案。

常见的故障之一是软启动器无法正常启动电机。

可能的原因是软启动器内部的电路故障，例如电路板松动、连接线路接触不良等。

解决这个问题的方法是检查电路板和连接线路，并确保它们的连接牢固可靠。

软启动器启动电机时可能出现过流保护断电。

这是因为电机起动时，启动电流较大，超过了软启动器的额定电流。

为了解决这个问题，可以增加软启动器的额定电流，或者使用具有更大额定电流的软启动器。

软启动器在正常运行一段时间后可能会出现过热故障。

这是因为软启动器在电机启动过程中需要消耗大量的电能，导致设备发热。

为了解决这个问题，可以增加散热设备，例如风扇、散热片等，提高软启动器的散热能力。

软启动器可能会发生频繁断电的情况。

这可能是因为电源供电不稳定，或者软启动器内部的保护电路出现问题。

为了解决这个问题，可以使用稳定可靠的电源，或者进行保护电路的维修或更换。

为了优化电机软启动器的性能，可以采取以下措施：1. 增加软启动器的额定电流和功率，以适应电机的需求。

2. 加强软启动器的散热设计，提高散热能力，降低温度。

3. 使用高质量的电气元件和连接线路，提高设备的可靠性和稳定性。

4. 定期检查软启动器的工作状态，及时发现并修复问题。

5. 配备专业的技术人员，掌握软启动器的使用和维修技术。

电机软启动器的故障分析及优化方案包括检查和修复内部电路的问题、增加额定电流、增强散热设计、稳定电源供应以及提高设备可靠性等措施。

通过这些优化方案，可以提高电机软启动器的性能，并确保电机的正常启动和运行。

软起动常见故障说明
1.电子过载可能的原因
说明：电动机因为过高电流持续一段时间而过载，当电机温度冷却到60%的EOL电子式过载脱扣水平时，过载保护功能重置。

解决方案：
⚫检查启动模式和EOL电子式过载设置
⚫检查并纠正过载原因
⚫确保没有将电流限制水平设置的过低。

⚫确保启动升压时间部过长
⚫确保使用正确的过载保护等级
⚫确保参数设置I e正确
⚫确保使用正确的EOL电子式过载保护等级
2.转子堵转电动机无法顺畅运行？
说明：可能的原因是轴承受损或卡堵负载
解决方案：
⚫检查电动机轴承和负载
⚫确保负载可顺畅运行
3.反向相序不正确
说明：相位之间的电流不平衡
⚫解决方案
⚫将线路侧的相序更改为（L1-L2-L3）
4电流不平衡相位之间的电流不平衡
解决方案
重新起动电机并检查主电流和电压
5.电流欠载电动机电流低于值
解决方案
⚫检查并纠正欠载原因
⚫确保电动机电流参数（Ie）设置正确
6.外部热传感器检测到电动机或PT100中出现高于脱扣水平的温度
解决方案
⚫确保PTC或PT100电路闭合而且已连接输入
⚫检查并纠正高温的原因
⚫等待电动机温度充分下降，重新起动。

电机软启动器的故障分析及优化方案电机软启动器是工业生产中常见的设备之一，其作用是控制电机的启动过程，保护电机不受损坏。

由于操作不当或设备老化等问题，电机软启动器可能会出现故障，影响生产运行。

本文将针对电机软启动器的故障进行分析，并提出相应的优化方案。

一、故障分析1.1 无法启动电机软启动器无法启动的原因可能有多种，包括控制系统故障、电源故障、接线不良等。

最常见的原因是控制系统故障，可能是由于控制器损坏、逻辑电路故障或程序错误等引起的。

电源故障也是常见的问题，可能是由于过压、欠压、瞬态过压等原因导致的。

接线不良也会导致软启动器无法启动，因此需要对接线进行检查。

1.2 启动速度慢电机软启动器启动速度慢的原因可能是由于软启动器内部元件老化，导致电容器容量下降；或者是控制系统失效，无法正常调节电机启动速度。

电机本身的问题，如轴承过度磨损、转子不平衡等也会影响启动速度。

1.3 启动时电流过大电机软启动器在启动过程中，如果出现启动时电流过大的情况，可能是由于软启动器内部故障引起的，例如电容器损坏、继电器失效等；或者是电机本身问题，如绕组短路、转子槽楔松动等引起的。

1.4 过载保护失效电机软启动器的过载保护是其重要功能之一，但如果过载保护失效，可能会导致电机过载工作，引起电机损坏。

过载保护失效可能是由于软启动器内部传感器故障、过载保护参数设置不当等引起的。

二、优化方案基于电机软启动器可能出现的故障，我们提出以下优化方案：2.1 定期检查和维护为了避免电机软启动器出现故障，需要定期对其进行检查和维护。

包括检查电源线路是否正常、清洁软启动器内部元件、检查控制系统是否正常等。

通过定期的维护，可以及时发现潜在问题，保证电机软启动器的正常运行。

2.2 更新控制系统如果发现电机软启动器的控制系统出现问题，建议及时更新控制系统。

可以采用更先进的控制器，以提高软启动器的启动速度和精度，避免出现启动速度慢、启动时电流过大等问题。

电机软启动器的故障分析及优化方案电机软启动器是一种用于控制电机启动的设备，在电机启动过程中能够实现渐变启动，避免了电机直接启动时产生的大电流。

由于软启动器内部电路较为复杂，使用时间较长或者长时间不使用时可能会出现故障。

本文将对电机软启动器的故障进行分析，并提出优化方案。

1. 电源故障：电机软启动器需要稳定的电源供电才能正常工作，如果电源电压不稳定或者电源线路有故障，就会导致软启动器无法启动或者无法正常工作。

解决这个问题的方法是检查电源电压是否稳定，观察电源线路是否有损坏或者接触不良的情况。

2. 控制器故障：软启动器的控制器是控制软启动过程的核心部件，如果控制器故障，就会导致软启动器无法正常启动或者无法控制电机的启动过程。

解决这个问题的方法是检查控制器的电路板是否有损坏或者元器件是否老化，如果发现故障部件，及时更换。

3. 过流保护：软启动器中一般会设置过流保护功能，当电机启动时，如果电流超过了额定值，就会触发过流保护，软启动器会自动停止启动过程。

解决这个问题的方法是检查电机的额定电流和过流保护值是否匹配，如果不匹配需要调整过流保护值。

1. 定期检查：定期对电机软启动器进行检查，包括电源电压、控制器、过流保护和传感器等部件的工作状态，及时发现故障并进行维修或者更换。

2. 保护措施：加装过压和欠压保护器，当电压超出正常范围时，自动切断电源，避免对软启动器造成损害。

3. 优化控制策略：通过优化软启动的控制策略，减少电机启动过程中的电流冲击，降低对软启动器的负荷，延长软启动器的使用寿命。

4. 温度控制：软启动器在长时间连续工作时，容易因为温度过高而损坏。

可以在软启动器上设置温度控制或者加装散热装置，保持软启动器在适宜的温度范围内工作。

电机软启动器的故障分析主要涉及电源故障、控制器故障、过流保护和传感器故障等方面，通过定期检查、加装保护措施、优化控制策略和温度控制等优化方案，可以提高电机软启动器的可靠性和稳定性，延长使用寿命。

电机软启动器的故障分析及优化方案一、引言二、电机软启动器的故障分析1. 电机软启动器无法启动电机软启动器无法启动的原因可能有很多，首先要排除电源是否正常、控制电路是否接触不良等常见问题。

如果以上问题排除后，仍无法启动，可能是软启动器内部元件损坏导致。

可以通过检查软启动器内部的电路板、接线端子、触点等部件是否烧毁或损坏来判断是否需要更换这些零部件。

电机软启动器启动缓慢可能是由于软启动器内部的控制参数设置不当引起的。

软启动器的参数设置包括加速时间、减速时间、初始电压等，如果这些参数设置不当，就会导致电机启动时间过长。

此时，可以通过调整软启动器的参数来优化启动速度，提高启动效率。

在电机软启动器启动过程中，如果出现异常的声音，可能是由于软启动器内部的电容器老化或故障所导致。

此时需要及时更换电容器，以解决异常声音问题，保证电机的正常运行。

4. 电机软启动器过载保护频繁跳闸电机软启动器过载保护频繁跳闸可能是由于软启动器内部的过载保护设定值过小引起的。

通过调整过载保护参数，设置合理的过载保护值，可以避免过载保护频繁跳闸的问题。

如果电机软启动器长时间运行后，温度升高超过正常范围，可能是因为软启动器内部的散热设计不合理，或者散热风扇不工作引起的。

此时可以通过加强软启动器的散热设计，更换散热风扇等方式来解决温升过高的问题。

1. 定期检查软启动器元件状态为了及时发现软启动器内部元件的老化或损坏情况，可以定期对软启动器进行检查，包括检查电路板、接线端子、触点等部件是否正常。

一旦发现元件损坏，要及时更换，以避免故障的发生。

2. 合理设置软启动器的控制参数3. 定期更换软启动器内部电容器5. 加强软启动器的散热设计通过以上优化方案的实施，可以保证电机软启动器的正常运行，避免故障的发生，提高生产效率，延长设备寿命。

电机软启动器的故障分析及优化方案
电机软启动器是用于对大型电机进行起动的一种设备。

其主要功能是通过逐步加大电压或电流的方式来实现电机的平稳起动，避免了起动时电流冲击过大，对电机和电网设备造成损坏。

电机软启动器在使用过程中可能会出现故障，影响了电机的起动效果和使用寿命。

下面将对电机软启动器的故障进行分析，并提出优化方案。

一、故障分析
1. 电机起动时间过长：软启动器起动时间过长可能是由于电源电压异常、控制器参数设置不合理、电机内部故障等原因引起的。

解决方法是检查电源电压和电机内部，同时调整控制器参数，提高起动效率。

3. 软启动器温升过高：软启动器温升过高可能是由于电流过大、散热不良、工作环境温度过高等原因引起的。

解决方法是增加散热装置，改善工作环境条件，减少温升。

二、优化方案
1. 确保电源质量：合理选择电源，并对电压进行稳定控制，避免电压波动对软启动器的正常工作产生影响。

2. 设置合理的控制器参数：根据电机的具体要求，合理设置控制器的参数，包括升降速度、起动时间等。

通过参数的优化，提高软启动器的起动效率和精度。

3. 定期检查电机和负载：定期检查电机和负载的状态和匹配程度，如果发现不匹配或故障，及时修复或更换，避免故障扩大。

4. 加强散热和保护措施：通过增加散热装置，提高软启动器的散热性能，避免温升过高。

加装过流保护和过载保护等设备，对软启动器进行全面的保护。

电机软启动器的故障分析和优化方案主要包括：电机起动时间过长、发生过电流、温升过高等问题的分析及解决方法。

通过合理设置参数、定期检查维护和加强保护措施，可以有效提高软启动器的工作效率和可靠性。

软启动器常见故障及解决1、瞬停：引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”(控制方式)参数设置成“1”(键盘控制)，就可以避免此故障。

2、起动时间过长：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”(限制起动电流)的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

3、输入缺相：(1) 检查进线电源与电机接线是否有松脱;(2) 输出是否接上负载，负载与电机是否匹配;(3) 用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求(一般在20~30欧左右);(4) 内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。

4、频率出错：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。

主要着手电源电路设计改善。

5、参数出错：出现此故障就需重新开机输入一次出厂值就好了。

具体操作：先断掉软起动器控制电(交流220V)用一手指按住软起控制面板上的“PRG”键不放,再送上软起动器的控制电，在约30S后松开“PRG”键，就重新输入好了现厂值。

6、起动过流：起动过流是由于负载太重起动电流超出了500%倍而导致的，解决此办法有：把软起内部功能码“0”(起始电压)设置高些，或是再把功能码“1”(上升时间)设置长些，可设为：30~60S。

还有功能代码“4”的限流值设置是否适当，一般可成2~3倍。

7、运行过流：导致此故障的原因主要可能是软起在运行过程中，由于负载太重而导致模块或可控硅发热进量。

软启动器常见故障及解决１、瞬停：引起此故障的原因一般是由于外部控制接线有误而导致的,如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”（控制方式)参数设置成“1”(键盘控制)，就可以避免此故障。

2、起动时间过长：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长,在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流)的参数设置高些,可设置到１。

5~2．0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配,如果不匹配,在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。

3、输入缺相:(1) 检查进线电源与电机接线是否有松脱;(2) 输出是否接上负载,负载与电机是否匹配；(3) 用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在2０～30欧左右);(4）内部的接线插座是否松脱。

以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断,就可予以排除。

４、频率出错：此故障是由于软起动器在处理内部电源信号时出现了问题,而引起了电源频率出错。

出现这种情况需要请教公司的产品开发软件设计工程师来处理。

主要着手电源电路设计改善。

５、参数出错:出现此故障就需重新开机输入一次出厂值就好了。

具体操作：先断掉软起动器控制电（交流22０V）用一手指按住软起控制面板上的“PRＧ"键不放，再送上软起动器的控制电,在约３0S后松开“PRG"键,就重新输入好了现厂值.6、起动过流:起动过流是由于负载太重起动电流超出了5０0％倍而导致的,解决此办法有：把软起内部功能码“0”(起始电压)设置高些,或是再把功能码“1”（上升时间)设置长些,可设为:30～60Ｓ。

还有功能代码“4”的限流值设置是否适当,一般可成２~3倍。

7、运行过流：导致此故障的原因主要可能是软起在运行过程中,由于负载太重而导致模块或可控硅发热进量.可检查负载与软起动器功率大小是否匹配,要尽量做到用多大软起拖多大的电机负载。
