电话配线架(三类系统)

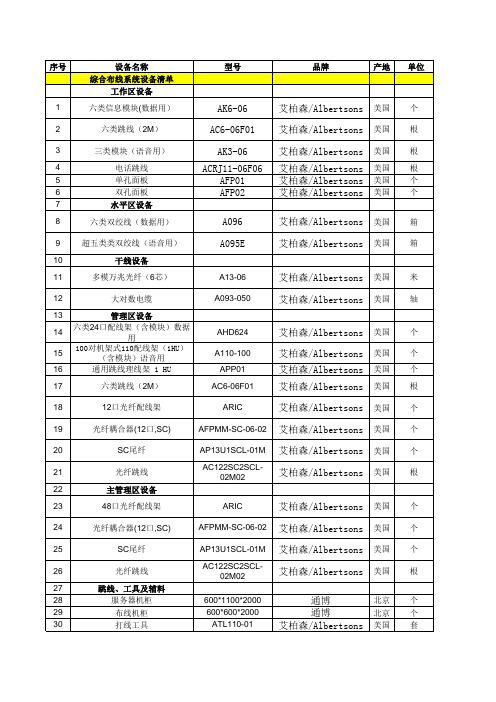

综合布线方案目录1。

概述 (3)2.系统设计方案 (4)2.1。

工作区布线 (4)2。

2. 水平布线 (4)2.2。

1. 水平布线路由 (5)2。

2.2. 水平布线设计 (5)2.2.3. 水平布线器件 (6)2。

3。

................................................................ 主干布线82.3.1. 主干布线路由 (8)2.3.2。

主干布线设计 (8)2。

3。

3。

....................................................... 主干布线器件9 2.4. 配线间 (9)2。

4.1. 线缆路由 (10)2.4.2。

配线间器件清单 (10)3。

标签安装 (12)1. 概述综合布线系统是建筑物或建筑群内的信息传输系统。

它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接。

它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件.布线系统由不同系列的部件组成，其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件.建筑物结构化综合布线网是由六个独立的子系统组成：a)工作区子系统--—由工作区内的终端设备连接到信息插座的连接电缆组成。

常用设备是计算机（PC，工作站，中端，打印机），电话，传真机等设备。

b)管理子系统—-—由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。

实现配线管理，其设计很完善，使用颜色编码,很容易追踪和跳线，体积小比传统配线箱节省50％空间。

c)水平子系统--—由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成.实现信息插座和管理子系统间(跳线架）的连接,常用三类和五类双绞线实现这种连接。

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

模块号下7,1-21线标号,2-10,1-172007房号21222052下5线标号，2-11房号2101中4线标号，1-12，1-6,2-8房号203020162118下8线标号,1-15,1-27，1-23,1-7房号2038202120112018中6线标号房号下2线标号,2-5房号2110下6线标号,1-9,2-14房号20222107中2线标号,1-4,1-2房号20102006下1线标号,1-10,1-19房号2026不通中3线标号,1-22,1-30房号20092188上10线标号商户中心，2-16绿白线房号10022888中10线标号,2-13房号2105中1线标号，2-15房号2109中8线标号,2-1房号2100中7线标号，2-2,1-25房号21022017下4线标号,1-3,1-16，2-9房号200820502120下3线标号,1-13，1-18房号20322001中9线标号房号下9线标号，1-20房号2005独立线标号，1-29房号2020下10线标号厨房房号一直重播原有的变更后的变更的号码888880328000开头的改成89开头的10318931西电梯10328932东电梯前台88888999商务中心8666保 安：橙白上2（4）1019 绿白上5（8） 蓝白上1（3）1016商户中心：橙白接上5（9）又接7706传真，用的是KTV：的棕白组线，号码是1客房中心：上8（6）号码1012蓝白。

电脑房：线上3（2）并到客房中,2-301020,2-62112,2-122103,2-42108,1-12002,2-3,1-521062012，2-72116,1-142036,1-26,1-1120192028，1-242015码是1001客房中心线上，号码1025。

电话配线架和网络配线架连接原理刚到一个企业做网管，机房机柜里有电话配线架（像鱼骨头的那个）、网络配线架（AMP Category 5e System）、交换机（TENDA），带宽是10M光纤（在门卫保安那边看到有个光纤盒）。

工作办公室里边墙上都是一根网线分两口，一个上网用，一个电话用。

但摸索了几个月还是不懂这几个设备是怎么连接的，不知道布线原理，而且机柜里边的线很乱理不顺的那种，所以还希望好人给我点提示或指教啊。

1.配线架是为了更易于管理、为了更长远考虑的一种设备。

2.网络：光纤经过转换直接到交换机再到配线架，然后再分接到各用户，这样每一个用户都要从配线架后面引线吗？这样岂不是有很多网线？如有100个用户，那配线架后面就有100根网线呢？我研究了一下我这是24口交换机，这24口都跳接到配线架了，这怎么理解呢。

电话线：外线经过电话交换机接到跳线架（鱼骨头），然后又分机到各用户。

这里边涉及到一个跳线示意图，我手里有一张，现在有几个电话分机没信号了，还有来了新员工要新增一个分机，但我还不知从何下手，如何跳线就能解决这些问题呢。

3.跳线架只接电话线，配线架只接网络。

不知道上面的理解是否正确，还望指点。

原理很简单电话线和网络线肯定不是公用一根先说网络光缆接到光纤盒，从光纤盒引出光纤跳线接到交换机，从交换机接网线跳线到网络配线架正面的接口，然后从网络配线架背面打接网线到房间的面板，你研究一下网络配线架的背面，就能看出一根网线的8芯打接在8个卡子里面（打接的方法因为配线架品牌不同也有所区别）那8个卡子其实就是连接着配线架正面网络接口里面的铜片的。

电话其实和网络差不多一根或者多根大队数铜缆打接到电话配线架的正面，然后在正面插上你所谓的鱼骨头，在鱼骨头上打接电话线到房间面板，鱼骨头上每2个格是一个号，具体电话号码就看电话局是怎么给弄的了回答你的问题1：像你上面说网络电话共用一根线一般在综合布线中是不被允许的，好多企业为了省钱也会这么弄，你就把他想成2条线，1条由6芯组成的网线，一条2新组成的电话线，原理和我上面说的是一样的2：光纤跳线和网络跳线是不一样的，网线跳线是RJ45接头，光纤跳线是一根软保护光纤，接头分很多种有ST型、SC型、FC型、MU型3：网络配线架背面有接线端子，根据配线架说明书上的图或者配线架背面的图按照线的颜色压进相应的端子里，5类线和6类线的打接方打法不同4：配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。

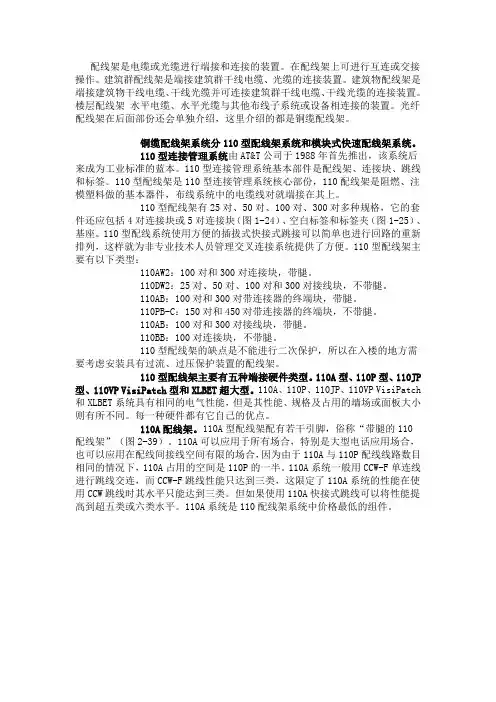

配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。

110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP型、110VP VisiPatch型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

1、五类大对数铜缆产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：9.38Ω/100米（24AWG）6、线对直流不平衡电阻：≤2％7、绝缘电阻最小值（MΩ／km）：5000物理特性：1、传输带宽大于100MHZ2、24AWG线规3、整轴线长：305米订货编码：2、语音主干铜缆产品特性:1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：14.8Ω/100米（26AWG）6、线对直流不平衡电阻：≤4％7、绝缘电阻最小值（MΩ／km）：5000物理特性：3、传输带宽大于16MHZ4、24、25、26AWG线规3、整轴线长305米或500米订货编码：3、电话模块产品特性：1、满足语音传输标准2、IDC打线柱夹子与6芯针方向为90度3、扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落4、外形紧凑，有通用线序标签清晰标注于模块上，便于准确快速地完成端接5、自主的外观设计，简洁美观，采用白色PVC外壳、白色的卡线段子和透明的端接保护帽6、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命7、6芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性8、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别9、支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、通过第三方权威机构检测，获得UL认证电气性能：1、耐压强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次5、包装：25个/盒订货编码：4、语音配线架产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：5、110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对连接端子10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接6、110型压接跳线产品特性：1、符合TIA、ISO标准对于组件性能的要求，适用于设备间或水平子系统的现场端接2、实现110配线架之间或110配线架与RJ45配线架之间快速互联，具有极大的灵活性，并有多种长度、接头方式和颜色可供选择3、通过第三方权威机构检测，获得UL认证物理特性：1、传输带宽大于100MHz2、﹟：跳线颜色，A=黑B=蓝C=红D=橙E=黄F=灰G=绿3、﹡：跳线长度，数字表示，单位为米4、独立包装7、110型压接头产品特性：1、符合TIA、ISO标准对于组件性能的要求，适用于设备间或水平子系统的现场端接2、适用于设备间或水平子系统的现场端接3、外壳材料为聚碳酸酯，接线柱为镀镍磷青铜4、备有1对、2对、4对110型压接头等规格可供选择。

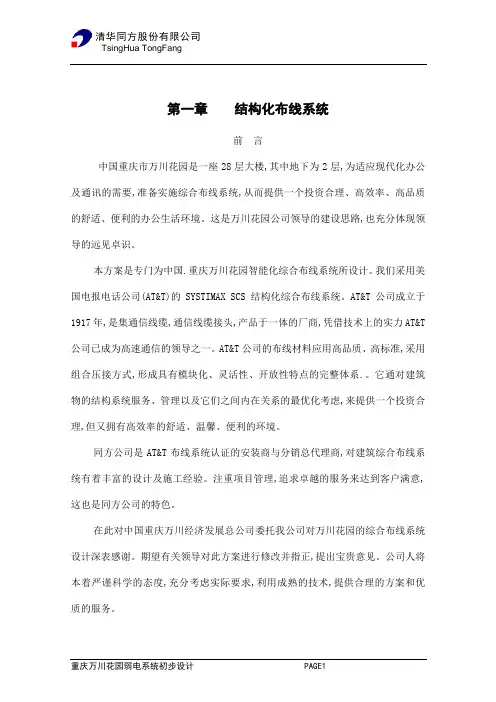

第一章结构化布线系统前言中国重庆市万川花园是一座28层大楼,其中地下为2层,为适应现代化办公及通讯的需要,准备实施综合布线系统,从而提供一个投资合理、高效率、高品质的舒适、便利的办公生活环境。

这是万川花园公司领导的建设思路,也充分体现领导的远见卓识。

本方案是专门为中国.重庆万川花园智能化综合布线系统所设计。

我们采用美国电报电话公司(AT&T)的SYSTIMAX SCS结构化综合布线系统。

AT&T公司成立于1917年,是集通信线缆,通信线缆接头,产品于一体的厂商,凭借技术上的实力AT&T 公司已成为高速通信的领导之一。

AT&T公司的布线材料应用高品质、高标准,采用组合压接方式,形成具有模块化、灵活性、开放性特点的完整体系.。

它通对建筑物的结构系统服务、管理以及它们之间内在关系的最优化考虑,来提供一个投资合理,但又拥有高效率的舒适、温馨、便利的环境。

同方公司是AT&T布线系统认证的安装商与分销总代理商,对建筑综合布线系统有着丰富的设计及施工经验。

注重项目管理,追求卓越的服务来达到客户满意,这也是同方公司的特色。

在此对中国重庆万川经济发展总公司委托我公司对万川花园的综合布线系统设计深表感谢。

期望有关领导对此方案进行修改并指正,提出宝贵意见。

公司人将本着严谨科学的态度,充分考虑实际要求,利用成熟的技术,提供合理的方案和优质的服务。

第一节系统流程及规划设计说明一、综合布线系统设计说明1)工程概况重庆万川花园是一座现代化的综合类的营业及办公为一体的智能化大厦,其中地下二层,地上为二十八层,总建筑面积为42000平方米,本大厦以主要用于自用及售租.☆地下二层为停车场☆地下一层为设备层☆一层到三层主要为商场☆四层到九层为景观办公室☆十层为酒吧、泳池等公用休闲屋。

☆十一层到十六层为公寓式写字间☆十七到十九层为餐饮、娱乐☆二十到二十七层为宾馆☆二十八层为旋转餐厅二．设计依据1、标准☆IEEE 802.3 1 0—BASE—T☆EEE 802.5 Token Ring☆EIA/TIA 568 EIA/TIA 569 EIA/TIA—TSB 36/40工业标准及国际商务建筑布线标准ISO/IEC JTC1/SC25/WG3☆ISO/IEC11081☆ANSI FDDI/TPDDI 100 M b p s☆CCITT ATM 155 M bps/622 M b p s2、安装与设计规范☆中国建筑电气设计规范;☆工业企业通信设计规范;☆AT&T SYSTIMAX SCS结构化布线系统设计总则;☆市内电话线路工程施工及验收技术规范。
