安防监控摄像机主要技术参数

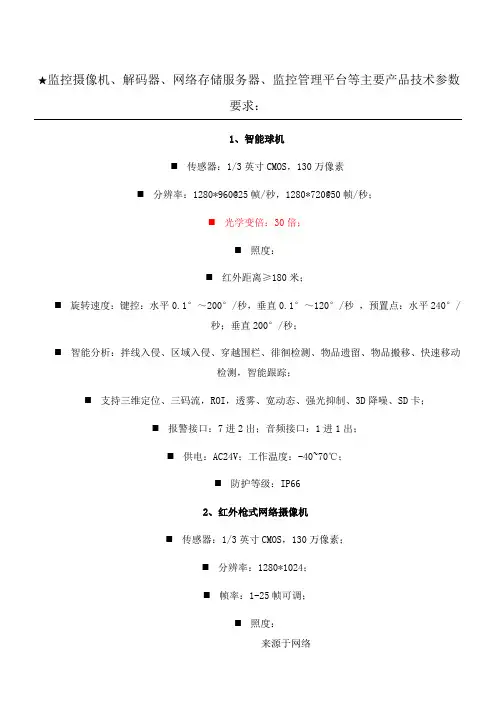

★监控摄像机、解码器、网络存储服务器、监控管理平台等主要产品技术参数要求：1、智能球机⏹传感器：1/3英寸CMOS，130万像素⏹240°/⏹⏹传感器：1/3英寸CMOS，130万像素；⏹分辨率：1280*1024；⏹帧率：1-25帧可调；⏹照度：⏹电动变倍可调镜头，光学变倍≥4；红外：30-50米。

⏹智能分析：支持拌线入侵、区域入侵、物品遗留/消失、场景变更侦测等多种行为检测；⏹支持三码流、宽动态（120dB）、3D降噪、走廊模式、ROI、SVC编码、强光抑制、人脸检测、电子防抖、透雾、音频侦测、虚焦侦测、SD卡等功能；人脸检测、电子防抖、透雾、音频侦测、虚焦侦测、SD卡等功能；⏹报警接口：1进1出；音频接口：1进1出；⏹供电：AC24V/POE或DC12V/POE，工作温度：-40°-60°⏹防护等级：IP67。

★（交标时现场提供样机，样机上标注投标公司名称及产品型号，中标方样机封存，供货时核对后解封）4、宽动态枪式网络摄像机⏹★传感器：1/3英寸CMOS，130万像素；⏹分辨率：1280*1024；⏹,并⏹⏹视频输出接口：2路HDMI/2路VGA；解码能力：每个视频输出口解码支持 16 个 1080p@25fps（8M 码流），4 个800w@25fps（12M 码流），1 个 1200w@25fps（16M 码流）图像解码输出⏹音频输出：1路BNC；网络接口：1个千兆，报警：4进4出6、网络视频存储服务器⏹视频输入：256路@512Mbps；⏹视频分辨率：8M/5M/3M/1080P/UXGA/1.3M/720P；⏹冗余电源;⏹存储：支持NVR在线配置智能检测规则，音频异常检测，及视频图像诊断分析，并联动报警等。

⏹，60，⏹⏹10000⏹视频监控功能：支持视频预览、录像回放、云台控制、电视墙管理等；⏹视频存储：支持本地硬盘存储，支持IPSAN扩展存储，支持秒级存储；⏹智能分析功能：集成视频质量诊断功能，支持行为分析、人流量统计、主从跟踪等智能分析功能接入；电子地图：支持谷歌在/离线地图、支持光栅图；⏹支持霍尼韦尔、博世等报警主机接入；⏹支持门禁接入；支持出入口抓拍主机接入；⏹系统安全：支持主机双机热备，支持从机N+M冗余备份；支持安卓、IOS系统手机、平板电脑监控；⏹网络接口：4个千兆网口，支持网口绑定和负载均衡；功耗：≤200W（不含硬盘）8、4T专业监控硬盘⏹⏹操作平台为冷轧钢精工制作，钢板采用1.5mm ，台面全钢板制作，下箱国际19英寸标准机架并配安装托板，下箱前门为摇门，可以自由打开。

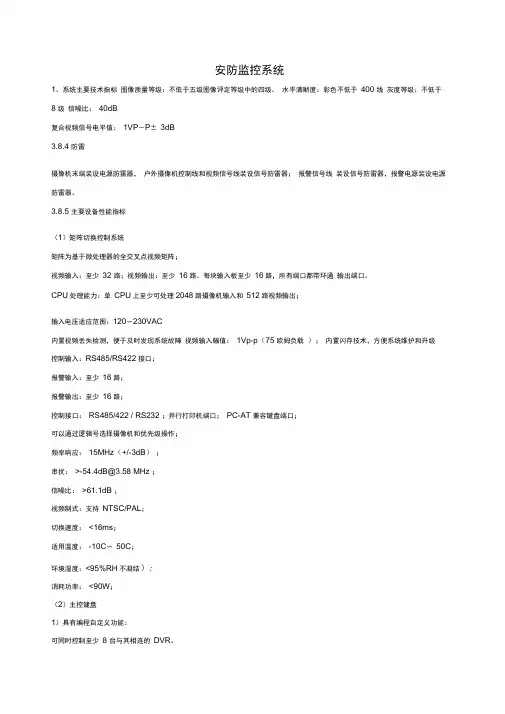

安防监控系统1、系统主要技术指标图像质量等级：不低于五级图像评定等级中的四级。

水平清晰度：彩色不低于400 线灰度等级：不低于8 级信噪比：40dB复合视频信号电平值：1VP－P± 3dB3.8.4 防雷摄像机末端装设电源防雷器，户外摄像机控制线和视频信号线装设信号防雷器；报警信号线装设信号防雷器，报警电源装设电源防雷器。

3.8.5 主要设备性能指标（1）矩阵切换控制系统矩阵为基于微处理器的全交叉点视频矩阵；视频输入：至少32 路；视频输出：至少16路。

每块输入板至少16路，所有端口都带环通输出端口。

CPU处理能力：单CPU上至少可处理2048路摄像机输入和512路视频输出；输入电压适应范围：120〜230VAC内置视频丢失检测，便于及时发现系统故障视频输入幅值：1Vp-p（75 欧姆负载）；内置闪存技术，方便系统维护和升级控制输入：RS485/RS422接口；报警输入：至少16路；报警输出：至少16路；控制接口：RS485/422 / RS232 ；并行打印机端口；PC-AT 兼容键盘端口；可以通过逻辑号选择摄像机和优先级操作；频率响应：15MHz（+/-3dB）；串扰：>***************；信噪比：>61.1dB ；视频制式：支持NTSC/PAL；切换速度：<16ms；适用温度：-10C〜50C；环境湿度：<95%RH不凝结）;消耗功率：<90W；（2）主控键盘1）具有编程自定义功能：可同时控制至少8 台与其相连的DVR。

可同时控制至少8 个的画面处理器。

可同时控制至少1024 台智能球机或解码器。

2）键盘通过RS485/RS422总线可直接控制，或者通过协议转换设备控制不同品牌不同协议的智能球机和硬盘录像机，这些球机和硬盘录像机的波特率在同一个CCTV 系统中均可在2400bit/s-19200bit/s 范围内单任意设置；3）具有螺旋变速变焦控制的三维控制杆；4）具有背光照明型液晶显示屏；5）具有不同设备的在线显示状态信息；6）具有系统分割功能, 可设置用户有权访问或不能访问此分割区域的图像信息；7）可对系统中各设备参数在线设置，且可在本地/ 远程对软件版本实现在线实时升级。

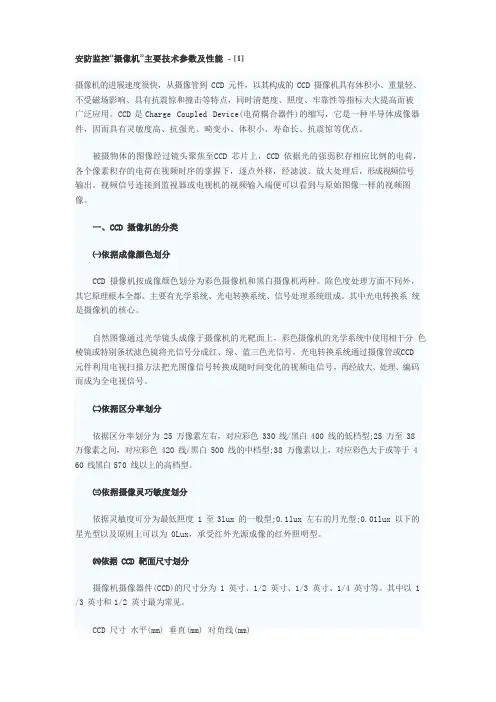

安防监控“摄像机”主要技术参数及性能- [1]摄像机的进展速度很快，从摄像管到 CCD 元件，以其构成的 CCD 摄像机具有体积小、重量轻、不受磁场影响、具有抗震惊和撞击等特点，同时清楚度、照度、牢靠性等指标大大提高而被广泛应用。

CCD 是 Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震惊等优点。

被摄物体的图像经过镜头聚焦至CCD 芯片上，CCD 依据光的强弱积存相应比例的电荷，各个像素积存的电荷在视频时序的掌握下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像一样的视频图像。

一、CCD 摄像机的分类㈠依据成像颜色划分CCD 摄像机按成像颜色划分为彩色摄像机和黑白摄像机两种。

除色度处理方面不同外，其它原理根本全都。

主要有光学系统、光电转换系统、信号处理系统组成。

其中光电转换系统是摄像机的核心。

自然图像通过光学镜头成像于摄像机的光靶面上，彩色摄像机的光学系统中使用相干分色棱镜或特别条状滤色镜将光信号分成红、绿、蓝三色光信号，光电转换系统通过摄像管或CCD 元件利用电视扫描方法把光图像信号转换成随时间变化的视频电信号，再经放大、处理、编码而成为全电视信号。

㈡依据区分率划分依据区分率划分为 25 万像素左右，对应彩色 330 线/黑白 400 线的低档型;25 万至 38 万像素之间，对应彩色 420 线/黑白 500 线的中档型;38 万像素以上，对应彩色大于或等于 4 60 线黑白 570 线以上的高档型。

㈢依据摄像灵巧敏度划分依据灵敏度可分为最低照度 1 至 3lux 的一般型;0.1lux 左右的月光型;0.01lux 以下的星光型以及原则上可以为 0Lux，承受红外光源成像的红外照明型。

㈣依据 CCD 靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为 1 英寸、1/2 英寸、1/3 英寸、1/4 英寸等。

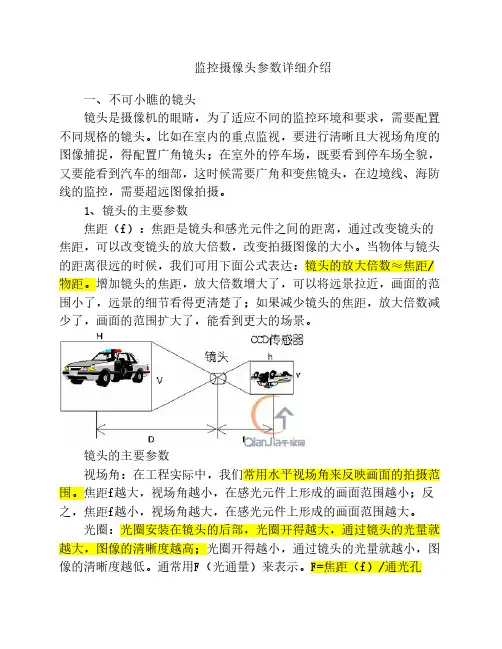

监控摄像头参数详细介绍一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。

焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。

光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。

通常用F（光通量）来表示。

F=焦距（f）/通光孔径。

在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。

2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。

和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。

安防监控摄像机参数大全1.分辨率：摄像机的分辨率决定了图像的清晰度，一般以水平像素值来表示。

常见的分辨率有720p、1080p、2K、4K等。

2.机身尺寸：摄像机的体积大小直接影响其安装和使用的灵活性。

常见的尺寸有小型、嵌入式、标准等。

3.传感器类型：摄像机传感器负责捕捉图像并将其转换为电信号。

常见的传感器类型有CMOS和CCD。

4.码流类型：码流指视频信号的传输速率。

常见的码流类型有CBR（固定码率）和VBR（可变码率）。

5.照度要求：摄像机的照度要求表示其在不同光照条件下的工作性能。

常见的照度要求有日间模式、夜间模式、全彩模式等。

6.视角：摄像机的视角表示其能够监控到的水平和垂直范围。

常见的视角有宽视角、云台视角、定焦视角等。

7.防护等级：摄像机的防护等级表示其对外界环境的适应程度。

常见的防护等级有防尘、防水、防爆等。

8.温度范围：摄像机的适用温度范围表示其能够正常工作的温度范围。

常见的温度范围有-10℃~50℃、-30℃~60℃等。

9.存储方式：摄像机的存储方式表示其将视频信号保存在哪种介质上。

常见的存储方式有本地存储、云存储等。

10.视频压缩格式：摄像机的视频压缩格式指将视频信号编码和解码的方式。

常见的视频压缩格式有H.264、H.265等。

11.供电方式：摄像机的供电方式表示其获取电力的方式。

常见的供电方式有直流、交流等。

12.音频输入/输出：摄像机是否支持音频输入和输出，用于录制和回放视频的声音。

13.遮挡检测：摄像机是否支持遮挡检测功能，当有物体遮挡画面时，会触发报警。

14.运动检测：摄像机是否支持运动检测功能，当监测到场景中有物体运动时，会触发报警。

15.智能分析功能：摄像机是否具备智能分析功能，例如人脸识别、车牌识别等。

16.远程访问：摄像机是否支持远程访问功能，可以通过互联网查看和控制摄像机。

17.云平台支持：摄像机是否支持接入云平台，可以实现云端监控和存储。

18.抗干扰能力：摄像机对干扰信号的敏感程度，如电磁干扰、光照干扰等。

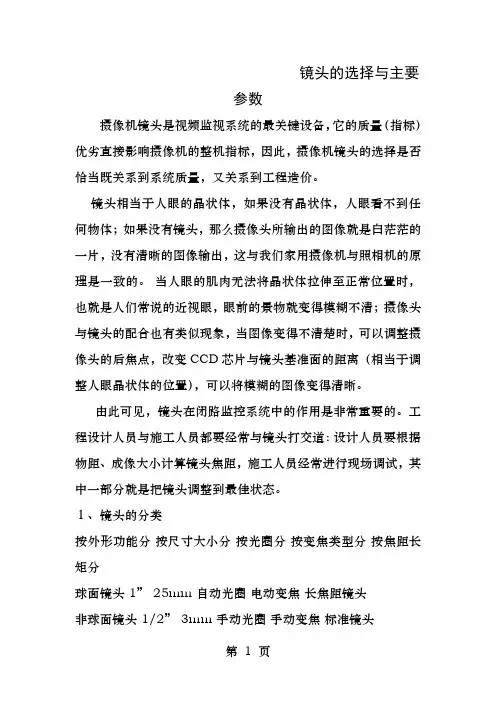

镜头的选择与主要参数摄像机镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像机的整机指标，因此，摄像机镜头的选择是否恰当既关系到系统质量，又关系到工程造价。

镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机与照相机的原理是一致的。

当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。

由此可见，镜头在闭路监控系统中的作用是非常重要的。

工程设计人员与施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

１、镜头的分类按外形功能分按尺寸大小分按光圈分按变焦类型分按焦距长矩分球面镜头1” 25mm 自动光圈电动变焦长焦距镜头非球面镜头1/2” 3mm 手动光圈手动变焦标准镜头针孔镜头1/3” 8.5mm 固定光圈固定焦距广角镜头鱼眼镜头2/3” 17mm（１）以镜头安装分类所有的摄象机镜头均是螺纹口的，ＣＣＤ摄象机的镜头安装有两种工业标准，即Ｃ安装座与ＣＳ安装座。

两者螺纹部分相同，但两者从镜头到感光表面的距离不同。

Ｃ安装座：从镜头安装基准面到焦点的距离是17.526mm。

ＣＳ安装座：特种Ｃ安装，此时应将摄象机前部的垫圈取下再安装镜头。

其镜头安装基准面到焦点的距离是12.5mm。

如果要将一个Ｃ安装座镜头安装到一个ＣＳ安装座摄象机上时，则需要使用镜头转换器。

（２）以摄象机镜头规格分类摄象机镜头规格应视摄象机的ＣＣＤ尺寸而定，两者应相对应。

即摄象机的ＣＣＤ靶面大小为１／２英寸时，镜头应选１／２英寸。

摄象机的ＣＣＤ靶面大小为１／３英寸时，镜头应选１／３英寸。

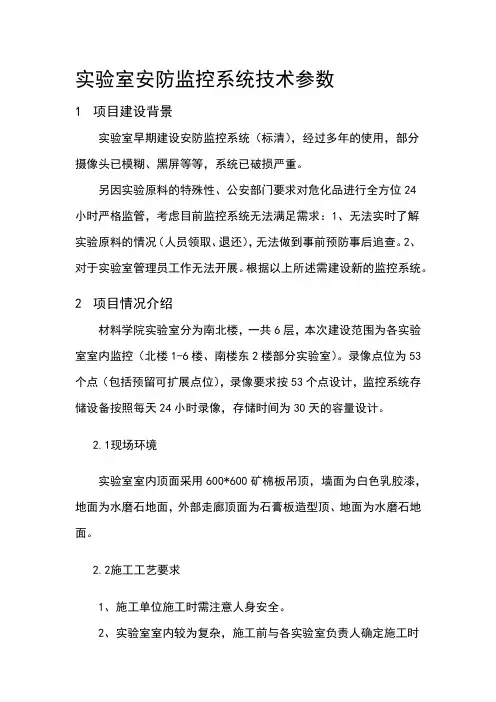

实验室安防监控系统技术参数1项目建设背景实验室早期建设安防监控系统（标清），经过多年的使用，部分摄像头已模糊、黑屏等等，系统已破损严重。

另因实验原料的特殊性、公安部门要求对危化品进行全方位24小时严格监管，考虑目前监控系统无法满足需求：1、无法实时了解实验原料的情况（人员领取、退还），无法做到事前预防事后追查。

2、对于实验室管理员工作无法开展。

根据以上所述需建设新的监控系统。

2项目情况介绍材料学院实验室分为南北楼，一共6层，本次建设范围为各实验室室内监控（北楼1-6楼、南楼东2楼部分实验室）。

录像点位为53个点（包括预留可扩展点位），录像要求按53个点设计，监控系统存储设备按照每天24小时录像，存储时间为30天的容量设计。

2.1现场环境实验室室内顶面采用600*600矿棉板吊顶，墙面为白色乳胶漆，地面为水磨石地面，外部走廊顶面为石膏板造型顶、地面为水磨石地面。

2.2施工工艺要求1、施工单位施工时需注意人身安全。

2、实验室室内较为复杂，施工前与各实验室负责人确定施工时间、作业地点、作业范围，确保实验室安全。

3、施工工艺符合国家相关标准，综合布线时应考虑质量、安全、美观，电线，室内布线需使用绝缘PVC管进行保护，不得未采用保护管路进行施工。

4、走廊弱电桥架内需。

5、安装设备需安装牢固、美观。

6、线缆应编号完整清晰。

3商务要求本项目交货地点：南京邮电大学（仙林校区）材料院实验室；交货时间：根据甲方要求确认。

培训：根据甲方要求确认。

4设备清单备注：以上所有技术要求签订合同前需要提供官方证明（原厂彩页、原厂技术白皮书、原厂盖章技术响应表或官网资料及资料链接）备查.5设备图纸及点位图5.1监控点位合计5.2综合布线系统图（可根据现场实际情况调整）5.3项目点位图（仅供参考，以实际需求点位为准）。

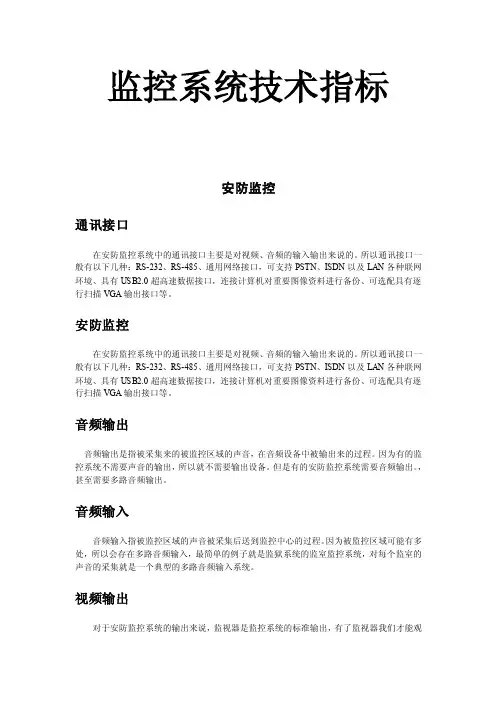

监控系统技术指标安防监控通讯接口在安防监控系统中的通讯接口主要是对视频、音频的输入输出来说的。

所以通讯接口一般有以下几种：RS-232、RS-485、通用网络接口，可支持PSTN、ISDN以及LAN各种联网环境、具有USB2.0超高速数据接口，连接计算机对重要图像资料进行备份、可选配具有逐行扫描VGA输出接口等。

安防监控在安防监控系统中的通讯接口主要是对视频、音频的输入输出来说的。

所以通讯接口一般有以下几种：RS-232、RS-485、通用网络接口，可支持PSTN、ISDN以及LAN各种联网环境、具有USB2.0超高速数据接口，连接计算机对重要图像资料进行备份、可选配具有逐行扫描VGA输出接口等。

音频输出音频输出是指被采集来的被监控区域的声音，在音频设备中被输出来的过程。

因为有的监控系统不需要声音的输出，所以就不需要输出设备。

但是有的安防监控系统需要音频输出。

，甚至需要多路音频输出。

音频输入音频输入指被监控区域的声音被采集后送到监控中心的过程。

因为被监控区域可能有多处，所以会存在多路音频输入，最简单的例子就是监狱系统的监室监控系统，对每个监室的声音的采集就是一个典型的多路音频输入系统。

视频输出对于安防监控系统的输出来说，监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。

监视器分彩色、黑白两种。

摄像机和录像机上的视频输入都要最后输入到监视器上来监控。

视频输入在计算机视频中红、绿、蓝和同步信号是分离的电信号。

在VHS视频中，红、绿、蓝和同步信号是一个单一的电信号。

在S-VHS视频中，红、绿、蓝和同步信号是分离的。

这里的视频输入主要是指外部的录像机或者摄像机对所监控的区域的录像然后输入到监视器的过程，因为有多个录像机或者摄像机，所以可能会有多路输入，根据上面的分割器有4路、9路、16路输入等。

设备类型安防监控的设备包括的方面比较多，所以其设备类型也比较杂，基本上可以分为电视监控系统、报警控制系统、远程图像传输设备产品等，主要有以下几类监控系统设备：云台支架防护罩监视器视频放大器视频分配器视频切换器画面分割器录像机网络摄像机动态侦测整个监控画面被分成多个小区域，用户可以任意选择区其中的区域，并且可以对选中的监控区域进行1-20级的敏感度设置。

1简述编辑监控摄像机（NEW:遥控摄像机）安全防范系统中，图像的生成当前主要是来自CCD摄像机和CMOS摄像机。

CCD是电荷耦合器件（charge coupled device)的简称，以其构成的CCD摄像机具有体积小、重量轻、不受磁场影响、具有抗振动和撞击之特性而被广泛应用。

被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

模拟模拟摄像机输出的是模拟视频信号，可以通过编码器将模拟视频信号转换成数字信号。

整个视频监控系统分为前端视频采集设备、中端传输处理设备及后端显示查看设备。

我们所说的模拟摄像机就属于前端视频采集设备，模拟摄像机输出的是模拟视频信号，通过编码器可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在计算机里。

网络网络摄像机又叫IP CAMERA（简称IPC）由网络编码模块和模拟摄像机组合而成。

网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号，从而可以直接接入网络交换及路由设2故障解决编辑网络摄像机是传统摄像机与网络视频技术相结合的新一代产品，除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压数字视频编码标准的诞生,网络传输视频图像的质量也有了质的飞跃。

那么网络摄像机经常出现的一些问题会是出现在那里呢？1、安装完网络摄像机的时候，你的搜索器无法查找到网络摄像机的IP？关于这个问题，首先你需要确认下你的网线和电源是否在安装正确。

如果在确认之后摄像机还是无法查找到IP，那就要确认你的网段，看看网络摄像机的网段是不是很和你电脑的网段是不是一样的，若是不一样的，你择需要把网络摄像机的网段改成和你电脑的网段是一样的。

CCD靶面尺寸划分摄像机摄像器件（CCD）的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等.其中以1/3英寸和1/2英寸最为常见。

CCD尺寸水平（mm）垂直（mm）对角线（mm）1英寸 12.7 9.6 162/3英寸8.8 6。

6 111/2英寸 6.4 4.8 81/3英寸 4.8 3。

6 61/4英寸 3。

6 2。

4 4镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；(5）CCD靶面尺寸。

前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4。

8×L/W或F=3。

6×L/H（焦距F＝CCD水平宽度＊物距/物宽)或（焦距F＝CCD垂直高度＊物距/物高)u 1/2″CCD F=6。

4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离;F为镜头焦距.那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″CCD摄像机中获取同样的视角，1/3″CCD摄像机镜头焦距必须缩短；相反如果在1/3″CCD与1/2″CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″CCD摄像机视角将比1/2″CCD摄像机明显地减小，同时1/3″CCD摄像机的图像在监视器上将比1/2″CCD的图像放大，产生了使用长焦距镜头的效果。

另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。

原因是：如1/2″CCD摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。

当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。

3、正确选用镜头焦距的理论计算摄取景物的镜头视场角是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化（其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：(1）f=u•D/U(2)f=h•D/Hf：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度举例说明:当选用1/2″镜头时，图像尺寸为u=4。

视频监控部分常见设备参数简介
视频监控设备一般包括摄像头、录像机、监控器和网络设备等多个部分。

每个部分都有不同的参数需要考虑，下面就对其中一些常见的设备参数进行简要介绍。

摄像头参数包括分辨率、视野角度、光感度、镜头焦距和防水等级等。

分辨率越高，图像质量越好，但通常也会占用更多的存储空间和带宽。

视野角度决定了摄像头能覆盖的范围，光感度则决定了在低光环境下的表现。

录像机参数包括存储容量、压缩格式、录像分辨率和支持的通道数等。

存储容量越大，可以录制的视频时间就越长。

压缩格式和录像分辨率决定了视频文件的大小和清晰度，而通道数则决定了录像机可以接入的摄像头数量。

监控器参数主要包括屏幕尺寸、分辨率和响应时间等。

屏幕尺寸决定了监控器能够显示的画面大小，分辨率决定了显示的清晰度，响应时间则决定了监控器对于画面变化的反应速度。

网络设备参数包括带宽、网络稳定性和远程访问支持等。

带宽决定了视频传输的速度和质量，网络稳定性直接影响了监控系统的可靠性，而远程访问支持则决定了用户可以通过互联网远程查看监控画面的能力。

以上是视频监控设备中一些常见的参数，这些参数的选择和配置对于视频监控系统的性能和功能都有很大的影响。

在实际应
用中，用户需要根据自身的需求和预算来选择最合适的设备和参数组合。

安防工程视频监控摄像机参数1.分辨率：分辨率是衡量摄像机图像清晰度的重要参数，也是摄像机最重要的性能指标之一、分辨率越高，图像越清晰。

目前市场上常见的摄像机分辨率有720p、1080p、2K甚至4K等，用户可以根据实际需要选择合适的分辨率。

2. 感光度：感光度是指摄像机在不同光照条件下的拍摄能力，通常用lux来衡量。

感光度越高，摄像机在低光环境下的表现越好。

对于室外监控摄像机来说，感光度要求相对较高，以保证在夜间或光线不足的环境下仍能获得清晰的图像。

3. 帧率：帧率是指每秒传输的图像帧数，用fps（Frames Per Second）来表示。

帧率越高，显示效果越流畅。

对于视频监控来说，一般30帧/秒就可以满足需求，但对于一些特殊场所如交通监控，可能需要更高的帧率。

4.变焦：变焦是指摄像机具备调节焦距的功能，可以实现对远近物体的聚焦。

变焦分为光学变焦和数字变焦两种。

光学变焦是通过调节镜头实现焦距的变化，图像质量不会下降；而数字变焦是通过放大图像像素实现的，可能会引起图像质量的下降。

5.光圈：光圈是指摄像机镜头的光线调节功能。

光圈值越大，镜头进光量越大，拍摄的图像就越明亮。

一般来说，较大光圈适用于光线较暗的场景，较小光圈适用于光线较亮的场景。

6.码流控制：码流控制是指摄像机通过调整编码码率和视频质量来控制视频流的传输速度。

合理的码流控制可以在保证图像质量的同时，减小网络传输带宽和存储空间的占用率。

常见的码流控制方式有CBR（恒定码率）和VBR（可变码率）。

7.视野角度：视野角度是指摄像机镜头能够捕捉到的水平或垂直范围。

视野角度越大，摄像机能够监控到的范围越广。

用户可以根据实际需求选择适合的视野角度。

8. 防护等级：防护等级是指摄像机的防尘防水等级，用IP（Ingress Protection）码来表示。

例如，IP66表示摄像机具有较高的防尘防水能力。

对于室外监控摄像机来说，防护等级是一个重要的参数。

摄像机的主要参数（1）ccd的尺寸目前采用的芯片大多数为1/3”和1/4”。

在购买摄像头时，特别是对摄像角度有比较严格要求的时候，ccd 靶面的大小，ccd与镜头的配合情况将直接影响视场角的大小和图像的清晰度。

在相同的光学镜头下，成像尺寸越大，视场角越大。

1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。

（2）ccd的像素是ccd的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。

ccd是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。

现在市场上大多以25万和38万像素为划界，38万像素以上者为高清晰度摄象机。

目前SONY及SHARP均为高清晰度摄像机。

（3）水平的分辨率分辨率是用电视线（简称线tv lines）来表示的。

彩色摄象机的典型分辨率是在320到500电视线之间，主要有330线、380线、420线、460线、500线等不同档次。

分辨率与ccd和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是1mhz的频带宽度相当于清晰度为80线。

频带越宽，图像越清晰，线数值相对越大。

（4）最小照度照度又称灵敏度。

是ccd对环境光线的敏感程度，或者说是ccd正常成像时所需要的最暗光线。

照度的单位是勒克斯（Lux），数值越小，表示需要的光线越少，摄像头也越灵敏。

照度是反映光照强度的一种单位，单位是每平方米的流明数，1Lux大约等于1烛光在1米距离的照度1Lux=1lm/m*m（lm是光通量的单位）黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。

视频安防监控系统技术要求视频安防监控系统（Video security monitoring system）是指利用摄像机等设备获取监控区域的图像和声音，并对其进行分析、记录、传输和存储的一种安全保护系统。

GAT367—2001是中国国家标准，规定了视频安防监控系统的技术要求。

本文将从几个方面对该标准的要求进行详细阐述。

一、设备要求1. 摄像机（Camera）：应具备良好的图像质量、灵敏度和分辨率，可以保证在不同环境下获得清晰的图像。

2. 监视器（Monitor）：要求分辨率高、亮度调节范围大，保证可以清晰、准确显示摄像机获取的图像。

3.存储设备：要求具备足够的存储容量，并能保证数据的可靠性和安全性。

4.传输设备：要求传输稳定可靠，不受干扰和信号丢失。

5.其他设备：包括视频分析设备、报警设备等，应满足功能要求，并与摄像机、存储设备等设备相匹配。

二、系统要求1. 系统可靠性（System reliability）：要求系统具备较高的可靠性，能够长时间稳定运行，并能适应各种恶劣环境条件。

2. 系统易用性（System usability）：要求系统界面设计合理，操作简单易懂，能够方便地实现监控区域的设置、图像查看和存储等功能。

3. 系统扩展性（System scalability）：要求系统能够根据实际需求进行灵活扩展，可以增加或减少摄像机、存储设备等设备的数量。

5. 系统安全性（System security）：要求系统数据能够进行加密保护，防止被非法获取和篡改，并能够实现用户权限的管理和分级授权。

三、图像质量和分辨率要求1.图像质量：要求摄像机获得的图像具备清晰度、色彩准确度、低噪声等特点，可以清晰显示监控区域的细节。

2.分辨率：要求摄像机的分辨率达到一定的标准，可以在较远的距离上获取清晰的图像，以便进行人脸识别、车牌识别等应用。

四、数据传输和存储要求1.数据传输：要求数据传输稳定可靠，支持实时传输和远程监控，保证图像和声音的实时性。

安防监控技术资料第一章安防监控设备第一节摄像机一、工作原理在闭路监控系统中，摄像机又称摄像头或CCD（Charge Coupled Device）即电荷耦合器件.严格来说，摄像机是摄像头和镜头的总称，而实际上,摄像头与镜头大部分是分开购买的,用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。

摄像头的主要传感部件是CCD,它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点,CCD是电耦合器件(Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化,因此是理想的摄像元件。

是代替摄像管传感器的新型器件。

CCD的工作原理是：被摄物体反射光线，传播到镜头,经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号,经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。

这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。

二、CCD分类CCD摄像机的选择和分类 CCD芯片就像人的视网膜，是摄像头的核心.目前我国尚无能力制造,市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG 等公司生产的芯片,现在韩国也有能力生产，但质量就要稍逊一筹。

因为芯片生产时采用不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。

在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈,看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法,而且不需要其它专用仪器。

然后可以打开光圈,看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲,色彩或灰度是否平滑.好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。

常用监控摄像机得一些主要技术参数(1)色彩监控摄像机有黑白与彩色两种,通常黑白监控摄像机得水平清晰度比彩色监控摄像机高,且黑白监控摄像机比彩色监控摄像机灵敏,更适用于光线不足得地方与夜间灯光较暗得场所。

黑白监控摄像机得价格比彩色便宜。

但彩色得图像容易分辨衣物与场景得颜色,便于及时获取、区分现场得实时信息、(2)清晰度分为水平清晰度与垂直清晰度两种。

垂直方向得清晰度受到电视制式得限制,有一个最高得限度,由于我国电视信号均为PAL制式,PAL制垂直清晰度为400行。

所以摄像机得清晰度一般就是用水平清晰度表示。

水平清晰度表示人眼对电视图像水平细节清晰度得量度,用电视线TVL表示。

过去选用黑白监控摄像机得水平清晰度一般应要求大于500线,彩色监控摄像机得水平清晰度一般应要求大于400线。

目前,高清监控摄像机已经达到1080P、(3)照度单位被照面积上接受到得光通量称为照度。

Lux(勒克斯)就是标称光亮度(流明)得光束均匀射在lm2面积上时得照度。

监控摄像机得灵敏度以最低照度来表示,这就是监控摄像机以特定得测试卡为摄取标,在镜头光圈为0、4时,调节光源照度,用示波器测其输出端得视频信号幅度为额定值得10%,此时测得得测试卡照度为该摄像机得最低照度。

所以实际上被摄体得照度应该大约就是最低照度得10倍以上才能获得较清晰得图像。

目前一般选用黑白监控摄像机得最低照度,当相对孔径为F／1、4时,最低照度要求选用小于0、1Lux;选用彩色监控摄像机得最低照度,当相对孔径为F／1、4时,最低照度要求选用小于0、2Lux。

(4)同步要求监控摄像机具有电源同步、外同步信号接口。

对电源同步而言,使所有得摄像机由监控中心得交流同相电源供电,使监控摄像机场同步信号与市电得相位锁定,以达到摄像机同步信号相位一致得同步方式。

对外同步而言,要求配置一台同步信号发生器来实现强迫同步,电视系统扫描用得行频、场频、帧频信号,复合消隐信号与外设信号发生器提供得同步信号同步得工作方式。

视频监控设备技术参数随着科技的进步和生活水平的提高，人们对于安全问题的重视程度越来越高。

因此，各类安防设备的需求也越来越大。

其中，视频监控设备成为了近年来最受欢迎的一种安防设备。

在选购视频监控设备时，重要的技术参数是什么呢？下面就为大家进行详细介绍。

分辨率分辨率指的是图像的清晰程度。

通常情况下，分辨率越高，视频显示效果越清晰。

常见的分辨率有720P、1080P和4K等级别。

其中，720P的分辨率已经可以满足日常需求，如果需要更高清晰度的图像，可以选择1080P或4K分辨率的视频监控设备。

但需要注意的是，分辨率越高，所需的带宽和存储空间就越大。

可见角度可见角度指的是摄像头可以拍摄到的区域。

通常情况下，可见角度越大，摄像头覆盖的视野就越广。

常见的可见角度有90度、120度和180度等级别。

需要根据具体的场景需求来选择合适的可见角度。

例如，如果需要监控室外区域，180度的可见角度可以覆盖更广的区域。

夜视能力夜视功能是视频监控设备中比较重要的一个参数，特别是对于需要在夜间监控的场景。

其原理是通过红外光来实现夜视功能。

夜视能力越强，夜间监控效果就越好。

通常情况下，夜视距离越远，摄像头所需的功率也就越大，因此，需要根据实际情况来选择合适的夜视距离。

防尘防水级别视频监控设备通常需要在室外使用，因此，防尘防水能力也是非常重要的一个参数。

防尘等级用IPxx数字表示，其中第一个数字表示防尘能力，第二个数字表示防水能力。

例如，具有IP67级别防护的视频监控设备可以在恶劣的环境下使用。

存储能力存储能力是指视频监控设备可以存储的视频容量大小。

通常情况下，存储能力越大，可以存储的视频数量也就越多。

存储能力通常以GB或TB为单位，需要根据实际需求来选择合适的存储容量。

设备形态视频监控设备的形态分为固定式和移动式两种。

固定式视频监控设备一般应用于对固定区域进行监控，移动式视频监控设备则比较灵活，可以移动到需要监控的区域进行监控。
