关键字：监控监控摄像机摄像机 CCD摄像机监视器CCD摄像机常见性能和主要性能指标（一）摄像机清晰度清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。
当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。
工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。
清晰度是由摄像器件像素多少决定的，显然摄像器件的像素越多，得到的图像越清晰，反之也然。
清晰度越高，说明摄像机档次越高，反之越低。
（二）摄像机最低照度最低照度是最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
一般彩色摄像机的最低照度为2～3LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机档次越高。
相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱（亮度）信号敏感，所以黑白摄像机的照度比彩色摄像机照度要低，一般可做到0.1LUX在F1.4时，至于微光摄像机则更低。
有关光圈系数的知识请参阅镜头一节。
视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。
所以摄像机在最低照度时的图像，决不会“如同白昼一样”。
另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。
而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。
因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。
（三）摄像机信噪比信噪比也是摄像机的一个重要的性能指标。
当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。

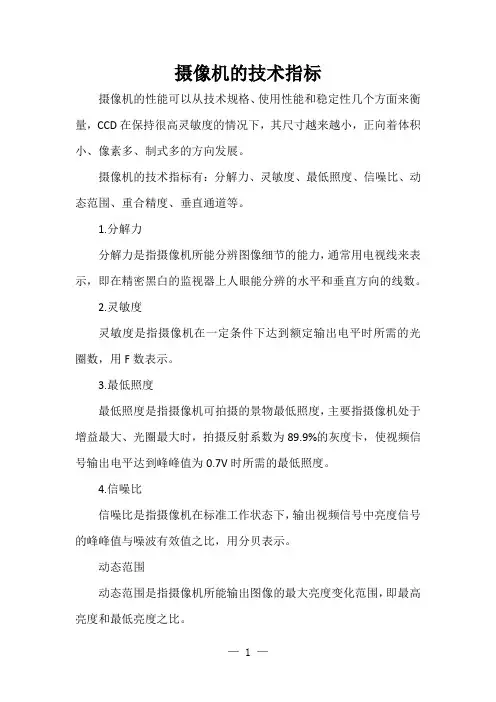

摄像机的技术指标
摄像机的性能可以从技术规格、使用性能和稳定性几个方面来衡量，CCD在保持很高灵敏度的情况下，其尺寸越来越小，正向着体积小、像素多、制式多的方向发展。
摄像机的技术指标有：分解力、灵敏度、最低照度、信噪比、动态范围、重合精度、垂直通道等。
1.分解力
分解力是指摄像机所能分辨图像细节的能力，通常用电视线来表示，即在精密黑白的监视器上人眼能分辨的水平和垂直方向的线数。
2.灵敏度
灵敏度是指摄像机在一定条件下达到额定输出电平时所需的光圈数，用F数表示。
3.最低照度
最低照度是指摄像机可拍摄的景物最低照度，主要指摄像机处于增益最大、光圈最大时，拍摄反射系数为89.9%的灰度卡，使视频信号输出电平达到峰峰值为0.7V时所需的最低照度。
4.信噪比
信噪比是指摄像机在标准工作状态下，输出视频信号中亮度信号的峰峰值与噪波有效值之比，用分贝表示。
动态范围
动态范围是指摄像机所能输出图像的最大亮度变化范围，即最高亮度和最低亮度之比。
6.重合精度
重合精度反映的是在重现图像上，R、C、B三个基色信号在几何位置上的最大偏离距离与图像高度之比，用百分数表示。
7.垂直拖道
垂直拖道是指拍摄的图像中出现高亮点时，重现画面会在高亮点下方出现一条垂直的亮带。
除了以上性能指标外还有固定图形噪声、波形响应和色度特性等。
摄像机的相关参数分析1.分辨率：D1/CIF/QCIF (NTSC/PAL, VGA/QVGA 分辨率(resolution )就是屏幕图像的精密度，是指显示器所能显示的点数的多少。
由于屏幕上的点、线和面都是由点组成的，显示器可显示的点数越多，画面就越精细，同样的屏幕区域内能显示的信息也越多，所以分辨率是个非常重要的性能指标之一。
可以把整个图像想象成是一个大型的棋盘，而分辨率的表示方式就是所有经线和纬线交叉点的数目。
2•值感应模式是用通过影像亮点代替整个影像的平均值来决定曝光指数，使用规则系统的用户能应对最苛刻的要求，如在黑夜抓取一个白点的影像，而且还要看到这个小亮白点的细节和色彩。
3. 超级HAD图像传感器内置应用"SuperHoleAccumulationDiode(HAD)" 电子画质提升技术的CCD影像感应器，提高CCD勺感应性能及加强数码信号处理功能，有效地于拍摄影像时降噪及减低不必要的干扰，令画面更清晰明丽，色彩层次更分明，对现场光源不足或拍摄夜景时效果尤其显着。
4. 像素(Pixel ) 是由Picture(图像)和Element(元素)这两个单词的字母所组成的，是用来计算数码影像的一种单位，像素越大，，图像越清晰。
像素是衡量摄像头的一个重要指标之一，一些产品都会在包装盒标着30万像素或35万像素。
一般来说，像素较高的产品其图像的品质越好。
但另一方面也并不是像素越高越好，对于同一个画面，像素越高的产品它的解析图像的能力越强，为了获得高分辨率的图像或画面，它记录的数据量也必然大得多，对于存储设备的要求也就高得多，因而在选择时应注意相关的存储设备。
5. 信噪比：(>52db 或是>48db),即SNR( Signal to Noise Ratio )又称为讯噪比，即放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示。
设备的信噪比越高表明它产生的杂音越少。
关键字：监控监控摄像机摄像机 CCD摄像机监视器CCD摄像机常见性能和主要性能指标（一）摄像机清晰度清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。
当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。
工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。
清晰度是由摄像器件像素多少决定的，显然摄像器件的像素越多，得到的图像越清晰，反之也然。
清晰度越高，说明摄像机档次越高，反之越低。
（二）摄像机最低照度最低照度是最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
一般彩色摄像机的最低照度为2～3LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机档次越高。
相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱（亮度）信号敏一般可做到所以黑白摄像机的照度比彩色摄像机照度要低，感，0.1LUX在F1.4时，至于微光摄像机则更低。
有关光圈系数的知识请参阅镜头一节。
视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。
所以摄像机在最低照度时的图像，决不会“如同白昼一样”。
另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。
而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。
因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。
（三）摄像机信噪比信噪比也是摄像机的一个重要的性能指标。
当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。
摄像机镜头主要性能指标1. 焦距：焦距是指从镜头中心点到成像传感器之间的距离。
通常用毫米（mm）来表示。
焦距越长，镜头可以拍摄到更远距离的景物，同时视角也变窄。
而焦距较短的镜头则可以拍摄到更广角的景物。
2.光圈：光圈是指镜头的最大开口直径，以F数来表示。
例如，F1.4是一个大光圈，而F4则是一个小光圈。
较大的光圈可以让更多的光线进入相机，从而提高拍摄在低光条件下的表现。
同时，大光圈还可以产生较浅的景深效果。
3.对焦距离：对焦距离是指镜头能够正常对焦的最短距离。
一般来说，对焦距离越短，镜头越适合拍摄近距离的物体。
对于需要拍摄微距等特殊场景的摄影师来说，对焦距离是一个重要的指标。
4.形变：形变是指在镜头拍摄广角景物时，图像发生的畸变现象。
常见的形变有桶形畸变和枕形畸变。
高质量的镜头会尽量减少形变的产生，以保证图像的形状是准确的。
5.反差度和分辨率：反差度是指镜头的成像能力，也就是图像中亮度变化的程度。
分辨率是指镜头能够捕捉到的图像细节的程度。
高质量的镜头应该具备较高的反差度和分辨率，能够呈现出鲜明的图像细节和细微的亮度变化。
6.噪点：噪点是指在低光条件下，图像中出现的像素颗粒状的噪声。
镜头的噪点性能关系到拍摄的图像质量。
高质量的镜头可以在低光条件下获得更少的噪声，从而得到更清晰的图像。
7.彩色畸变和色散：彩色畸变是指在镜头拍摄彩色图像时，不同颜色的边缘出现的色差现象。
而色散是指镜头折射光线时，由于折射率不同导致的不同颜色的光线出现不同的折射角。
高质量的镜头应该能够减少彩色畸变和色散的发生，以保证图像的色彩准确性。
8.防抖功能：防抖功能是指镜头通过光学或机械方式来减少拍摄时的抖动，以获得更加稳定的图像。
这对于手持摄影或者长焦拍摄来说非常重要，可以避免因为抖动而对图像质量产生影响。
9.镜头构造：镜头的构造也是一个重要的指标。
复杂的光学构造可以提高镜头的成像质量和纠正光学问题。
而镜头的材质和工艺也会影响到镜头的质量和性能。
一、摄像机的主要技术指标1、CCD 尺寸，亦即摄像机靶面，原多为1/2 英寸，现在1/3 英寸的已普及化，1/4 英寸和1/5 英寸也已商品化。
2、CCD 像素，是CCD 的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。
CCD 是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。
现在市场上大多以25 万和38 万像素为划界。
38 万像素以上者为高清晰度摄像机。
3、水平分辨率 彩色摄像机的典型分辨率是在320 到500 电视线之间，主要有330 线、380 线、420 线、460 线、500 线等不同档次。
常用的黑白摄像机的分辨率一般为380-600，分辨率是用电视线（简称线TV LINES）来表示的。
彩色摄像头的分辨率在330~500 线之间。
分辨率与CCD 和镜头有关，还与摄像头电路通道的频带宽度直接相关。
通常规律是1MHz 的频带宽度相当于清晰度为80 线。
频带越宽，图像越清晰，线数值相对越大。
一般的监视场合，用400 线左右的黑白摄像机就可以满足要求。
而对于医疗、图像处理等特殊场合用600 线的摄像机能得到更清晰的图像。
4、最小照度 也称为成像灵敏度。
是CCD 对环境光线的敏感程度，或者说是CCD 正常成像（输出正常图像信号）时所需要的最暗光线的数值。
照度的单位是勒克斯（LUX）数值越小，表示需要的光线越少，摄像头也越灵敏。
月光级和星光级等高增感度摄像机可工作在很暗条件，2~3lux 属一般照度，现在也有低于1lux 的普通摄像机问世。
黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux 以上。
0.1Lux 的摄像机用于普通的监视场合，在夜间使用或环境光线较弱时，推荐使用0.02Lux 的摄像机。
与近红外灯配合使用时，也必须使用低照度的摄像机。
另外摄像的灵敏度还与镜头有关，0.97Lux/F0.75 相当于2.5Lux/F1.2 相当于3.4Lux/F1。
摄像机主要优势从以下几个方面说明摄像机优势。
选料：一、电子料：摄像机的性能好坏选料是最基本的。
我们的产品电子料99%是进口的。
1.电感：采用松下的。
优点：耐高温，屏蔽干扰。
国内其他：国内某些电感不耐高温，在摄像机工作一段时间后就产生干扰。
2.电容：TDK进口，钽电容。
优点：误差率仅有1%。
精密；使用寿命更长；滤波效果更好；同时抗干扰能力更强。
国内其他：电容为无极性电容，误差率10%-50%之间。
使用寿命短；滤波效果一般；长时间摄像机画面容易产生干扰。
3.二三极管：ROHM进口。
优点：设计精密，稳定性增加，一个几毛钱。
在夜间低照度环境下，杂波没有,噪点很小。
国内其他：国产料，一个几分钱，在夜间低照度的环境下杂波、画面噪点比较大。
4.电阻：优点：精密度5%左右，质量更稳定。
国内其他：精密度在5%-50%之间。
5.晶振：优点：不计成本，每个晶振里面是一个薄膜，为了防止在运输过程中震坏晶振，晶体管外部手工套了一个透明厚套子，并固定主板上，用专业防水胶固定。
国内其他：晶振采用普通晶振，外面没有橡胶套，在震荡环境中，晶振容易破坏或晶振脚相碰。
二、外壳：我们的外壳主要是韩国公司生产，外壳材质选择比较严格做工工艺精细，抗压力强，外壳颜色一百年不变。
三、镜头:镜头主要采用韩国进口。
变焦镜头采用韩国大元，镜头前面采用多层镀膜技术，保证摄像机不偏色，并后焦一致性好。
国内的一些镜头目前镀膜技术还不是很过关，很容易出现偏红或偏绿的现象，并后焦不一致，CS的镜头丝芽大小不一致。
四、摄像机线材：摄像机后尾线全部采用抗拉力线。
1、避免了普通摄像机在使用过程中（装有云台）因为使用普通线材造成在安装过程中尾线断裂、接触不良等事件。
2、尾线所选材质柔软，更适应于寒冷地区，不会像普通摄像机那样在寒冷地区容易折断，变形等事件。

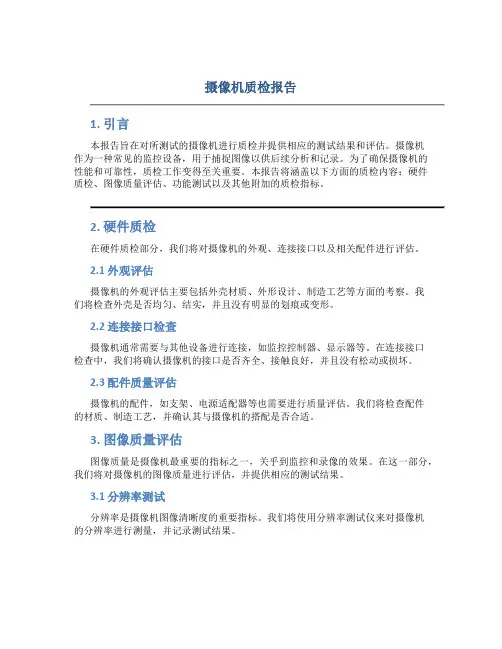

摄像机质检报告1. 引言本报告旨在对所测试的摄像机进行质检并提供相应的测试结果和评估。
摄像机作为一种常见的监控设备，用于捕捉图像以供后续分析和记录。
为了确保摄像机的性能和可靠性，质检工作变得至关重要。
本报告将涵盖以下方面的质检内容：硬件质检、图像质量评估、功能测试以及其他附加的质检指标。
2. 硬件质检在硬件质检部分，我们将对摄像机的外观、连接接口以及相关配件进行评估。
2.1 外观评估摄像机的外观评估主要包括外壳材质、外形设计、制造工艺等方面的考察。
我们将检查外壳是否均匀、结实，并且没有明显的划痕或变形。
2.2 连接接口检查摄像机通常需要与其他设备进行连接，如监控控制器、显示器等。
在连接接口检查中，我们将确认摄像机的接口是否齐全、接触良好，并且没有松动或损坏。
2.3 配件质量评估摄像机的配件，如支架、电源适配器等也需要进行质量评估。
我们将检查配件的材质、制造工艺，并确认其与摄像机的搭配是否合适。
3. 图像质量评估图像质量是摄像机最重要的指标之一，关乎到监控和录像的效果。
在这一部分，我们将对摄像机的图像质量进行评估，并提供相应的测试结果。
3.1 分辨率测试分辨率是摄像机图像清晰度的重要指标。
我们将使用分辨率测试仪来对摄像机的分辨率进行测量，并记录测试结果。
3.2 色彩准确度色彩准确度是指摄像机在捕捉图像时是否能准确还原真实的颜色。
我们将使用色彩测试卡对摄像机的色彩准确度进行测试，并记录测试结果。
3.3 对比度和亮度评估对比度和亮度是摄像机图像展示效果的关键因素。
我们将使用专业的测试设备来评估摄像机的对比度和亮度，并提供相应的测试结果。
3.4 低光环境评估低光环境下的图像质量对于某些场景至关重要。
我们将模拟低光环境，测试摄像机在此类环境下的图像质量表现，并记录测试结果。
4. 功能测试除了图像质量评估，摄像机的功能测试也是非常重要的一部分。
在这一部分，我们将测试摄像机的基本功能并提供相应的测试结果。
4.1 PTZ 控制测试摄像机的PTZ（Pan-Tilt-Zoom）功能是指能够水平、垂直移动以及变焦的能力。
摄像头参数设置范文摄像头是一种用于拍摄影像的设备，它在各种领域中被广泛应用，如安防监控、视频通话、摄影等。
摄像头的性能取决于多个参数设置，下面将介绍一些常见的摄像头参数设置。
1.分辨率：指摄像头可拍摄的图像像素数量，通常用水平像素和垂直像素表示。
较高的分辨率可以获得更清晰的图像，但同时也需要更高的存储和传输带宽。
常见的摄像头分辨率有720p、1080p、4K等。
2. 帧率：指摄像头每秒拍摄的图像帧数，通常以“帧/秒”表示。
较高的帧率可以获得更流畅的视频，尤其在快速移动的场景中效果更好。
常见的摄像头帧率有30fps、60fps等。
3.曝光：指摄像头调整光线的方式，常见的曝光模式有自动曝光和手动曝光。
自动曝光模式下，摄像头会根据当前环境的光照情况自动调节曝光值，以保证图像亮度的一致性；手动曝光模式下，用户可以根据需要自行设置曝光参数。
4.对焦：指摄像头调节图像的清晰度，常见的对焦方式有自动对焦和手动对焦。
自动对焦模式下，摄像头会根据主体距离自动调节焦距以获得清晰的图像；手动对焦模式下，用户可以通过摄像头提供的对焦功能手动调节焦距。
5.白平衡：指摄像头校正图像中的颜色偏差，以保证图像色彩的准确性。
常见的白平衡模式有自动白平衡和预设白平衡。
自动白平衡模式下，摄像头会根据环境的光照情况自动调整白平衡值；预设白平衡模式下，用户可以根据不同类型的光源选择相应的白平衡模式。
6.压缩方式：摄像头拍摄的原始图像数据较大，通常需要进行压缩以减小存储和传输的开销。
常见的压缩方式有JPEG、H.264、H.265等，不同的压缩方式对图像质量和压缩比有不同的影响。
7.视场角度：指摄像头能够拍摄到的视野范围，通常用水平、垂直和对角线角度表示。
较大的视场角度可以拍摄更广阔的场景，但会导致图像细节损失和失真。
常见的视场角度有水平170度、垂直90度等。
8.接口：指摄像头与其他设备之间的连接方式，常见的接口有USB、HDMI、RJ45等。
摄像机的性能指标更新日期:2009-10-24 14:58在常用的摄像机中，根据数据接口的不同，可分为常规摄像机和数字式摄像机，前者输出标准的AV和S端子信号，后者以USB和IEEE1394为通信标准。
1. 常规摄像机的主要性能指标（1）CCD尺寸（Image Sensor）由于生产工艺的不同，CCD所采用的原材料可接受的刻蚀精度也不同，厂家常用的CCD尺寸有1/4寸和1/3寸两种规格，近期出现了1/2.7寸和1/1.8寸规格。
（2）CCD有效像素（Effective Pixels）有效像素指CCD感光元件可受光信号、并转换成电信号的最大区域。
PAL制下的CCD一般有效像素为：752（H）×585（V）。
（3）水平扫描线（Horizontal Resolution）由于CCD元件的电信号采样是采用垂直和水平两方向交叉定位的方式来提取单点元素的RGB数值，所以水平和垂直扫描的精度直接影响着图像的精度。
人们常以水平扫描的线数来衡量镜头的精度等级，作为通信用的专业摄像机，该数值一般要求在450以上，目前市面上的产品以480线为主流。
（4）光学变焦倍数（Lens Zoom）目标物体的反射的光信号，需要经过光学镜头组，才能聚焦在CCD上，形成清晰的图像，光学镜头组所采用的玻璃透光性、滤光性是各厂家需要保证的根本要素。
此外，光学镜头组在超声波电机的带动下，能够实现的光学变焦倍数成为了一个面对用户最主要的指标。
常见的倍数有8x、10x和12x，某厂家推出来的产品，该参数可以达到22x。
（5）数字变焦倍数（Digital Zoom）数字变焦是采用软件差值计算的方式，将CCD形成的当前的图像进行局部取样，形成指定像素的信号。
数字变焦倍数的数值依赖于CCD的有效像素和内置DSP芯片的处理能力，各厂家一般都提供10x和12x两档常规指标。
（6）信号制式（Video Signal）信号制式一般有NTSC和PAL两种。
根据中国的电视广播及通信的规范，中国地区适用PAL制。
（7）信号输出格式（Signal Output Format）大家常见的视频信号都是采用AV Video复合信号，以及S-Video分离信号两种，后者相对来说信号质量较前者稳定。
（8）信噪比（Signal Noise Ratio）衡量视频信号的指标是信号的信噪比，表示了信号中，能够提取的有效信号的比率，市面的各款摄像机的SNR都大于45dB。
2. USB1.1/2.0以及IEEE1394界面摄像头的性能指标近年来，随着个人桌面视频会议系统的普及，采用USB和IEEE1394作为图像摄像机（俗称摄像头）输入界面的产品层出不穷。
USB的摄像头目前的市场占有率超过95％，其中采用USB1.1的产品占大部分，这类产品的性能可以从以下几个方面考量。
（1）感光元件（Image Sensor）市面上的USB摄像头多采用CMOS，现在的CMOS生产工艺经过优化后，基本消除了元件老化的缺陷，并行输出的数据流量大，我们称之“二代CMOS”。
个别厂家亦推出了采用CCD为感光元件的产品。
（2）有效像素（Effective Pixels）有效像素指感光元件可受光信号，并转换成电信号的最大区域。
常见的摄像头的有效像素为：652（H）×487（V），而输出的视频信号的实际像素一般小于该数值。
（3）数据位数（Image Data Bus）数据位数指感光元件和处理元件之间并行处理的数据位的多少，常用的有8、9、10三种，该数值越高，图像的采样和输出精度也相应越高。
（4）信号格式（Signal Format）摄像头经过WDM驱动，可以向目标程序提供的视频信号的格式，基本有VGA（640×480）、CIF（352×288）、SIF（320×240）、QCIF（176×144）、QSIF（160×120）几种格式。
（5）信噪比（Signal Noise Ratio）市面的各款摄像头的SNR都大于45dB。
用户在实际测试的时候，可以采用观察黑色背景是否出现白色或灰色斑点，以及在脸部前挥动手掌，观察是否有图像横断和黑线这两种办法，来做简单判断。
IEEE1394摄像头的理论传输流量较大，但是由于各品牌的视频会议系统对于该类硬件产品未提供软件驱动接口以支持，目前市面上这种界面的产品较少。
3. PTZ摄像机的其他性能指标目前，视频会议系统常选用PTZ摄像机作为会议终端的标准配件。
PTZ摄像机实际上是由一个可三维转动的机械云台和一个镜头可伸缩的摄像机构成。
PTZ的英文译义是P-PAN（水平转动）＋T-Tilt（垂直转动）＋Z-Zoom（景深伸缩）。
从这个意义上讲，PTZ摄像机还包括了以下参考指标。
（1）水平转角范围（Horizontal Angle）机械云台在水平面可以转到的角度范围，一般的设计转角范围在±50°～±120°之间。
（2）垂直转角范围（Vertical Angle）机械云台在垂直方向可以转动的角度范围，一般的设计转角范围在±20°～±35°之间。
（3）云台转动速度（Rotator Speed）摄像机在使用过程中，云台转动速度的快慢会影响到用户对于图像信息的感受，该速度不宜过快，太快的转动速度会导致用户对于图像信息的感觉混乱。
4. 摄像机的远程控制市面上的各款PTZ摄像头根据通信系统的功能需求，都提供了远程控制功能。
该功能以VISCA远程通信协议为核心，提供了各厂家设备和会议系统的兼容性和互换性。
摄像机参数及性能指标浅谈摄像机的常见参数•CCD尺寸一般常见的CCD靶面尺寸有1/4"、1/3"，1/2"、2/3"，因1"靶面价格较贵而使用不多。
CCD靶面越大，其成像效果也越好。
•CCD厂商指所用的CCD制造商，市面上常见的CCD制造商为SONY和SHARP。
•成像制式目前摄像机都支持PAL和NTSC这两种制式。
•分辨率摄像机的分辨率主要指的是CCD靶面的分辨率，以扫描线的多少来表示，目前常见的有420线(25万至38万像素之间)、480线、520线、580线。
分辨率越高(线数越高)，成像效果越好，但价格也就越贵。
•照度指CCD靶面的照度值。
照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明(lm)数，也叫做勒克斯(lux)：1lux=1lm/m2。
其中，lm是光通量的单位，其定义是纯铂在熔化温度(约1770℃)时，其1/60m2的表面面积于1球面度的立体角内所辐射的光量。
在摄像机参数规格中常见的最低照度，表示该摄像机只需在所标示的lux数值下，即能获取清晰的影像画面，此数值越小越好，说明CCD 的灵敏度越高。
同样条件下，黑白摄像机所需的照度远比尚须处理色彩浓度的彩色摄像机要低10倍。
摄像机的常见参数•清晰度清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器(应比摄像机的分辨率高)上能够看到的最多线数。
当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。
工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。
清晰度是由摄像器件像素多少决定的，显然摄像器件的像素越多，得到的图像越清晰，反之也然。
清晰度越高，说明摄像机档次越高，反之越低。
•最低照度最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
一般彩色摄像机的最低照度为2～3lux，照度的测定是以一定的镜头光圈系数为前提。
因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机档次越高。
相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱(亮度)信号敏感，所以黑白摄像机的照度比彩色摄像机照度要低，一般可做到0.1lux(F1.4)，至于微光摄像机则更低。
视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。
所以摄像机在最低照度时的图像，决不会“如同白昼一样”。
另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。
而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。
因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。
•信噪比所谓信噪比(Signal-to-Noise Ratio)指的是信号电压对于噪声电压的比值，通常用符号S/N来表示。
由于在一般情况下，信号电压远高于噪声电压，比值非常大，因此，实际计算摄像机信噪比的大小通常都是对均方信号电压与均方噪声电压的比值取以10为底的对数再乘以系数20，单位用dB表示。
信噪比也是摄像机的一个重要的性能指标。
当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。
干扰噪点的强弱(也即干扰噪点对画面的影响程度)与摄像机信噪比指标的好坏有直接关系，即摄像机的信噪比越高，干扰噪点对画面的影响就越小。
一般摄像机给出的信噪比值均是在AGC(自动增益控制)关闭时的值，因为当AGC 接通时，会对小信号进行提升，使得噪声电平也相应提高。
CCD摄像机信噪比的典型值一般为45dB~55dB。
测量信噪比参数时，应使用视频杂波测量仪直接连接于摄像机的视频输出端子上。
•自动增益控制所有摄象机都有一个将来自CCD的信号放大到可以使用水准的视频放大器，其放大量即增益，等效于有较高的灵敏度，可使其在微光下灵敏，然而在亮光照的环境中放大器将过载，使视频信号畸变。
为此，需利用摄象机的自动增益控制(Automatic Gain Control，AGC)电路去探测视频信号的电平，适时地开关AGC，从而使摄象机能够在较大的光照范围内工作，此即动态范围，即在低照度时自动增加摄象机的灵敏度，从而提高图像信号的强度来获得清晰的图像。
具有AGC功能的摄像机，在低照度时的灵敏度会有所提高，但此时的噪点也会比较明显。
这是由于信号和噪声被同时放大的缘故。
•背景光补偿背景光补偿(BackLight Compesation，BLC)也称作逆光补偿或逆光补正，它可以有效补偿摄像机在逆光环境下拍摄时画面主体黑暗的缺陷。
通常，摄象机的AGC工作点是通过对整个视场的内容作平均来确定的，但如果视场中包含一个很亮的背景区域和一个很暗的前景目标，则此时确定的AGC工作点有可能对于前景目标是不够合适的，背景光补偿有可能改善前景目标显示状况。
