电子技术B考试复习题

电子技术复习题一、填空1．二极管最主要的特性是 单向导电性 。

2.当电源电压升高时，电抗原件将能量存储起来，而当电源电压降低时，又将能量释放出来，从而使输出电压比较平滑，这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。

4.晶体管是有三个电极的电流放大器，任选其中一个电极为公共电极时，可组成三种不同的四端网络，分别成为共基极、共发射极、共集电极。

5．构成放大电路的条件有两个：一是发射结正偏，集电结反偏；二是放大电路要有完善的直流通路和交流通路。

6、当温度升高时，会引起放大电路的静态工作点向上偏移，造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。

8．半导体载流子的运动有扩散运动和 漂移 运动。

9．硅二极管的正向导通压降约为 0.6~0.7 V10．二极管的反向电压在一定范围时，电流基本上是 恒定（或不变） 的。

11．稳压管工作在 反向击穿 区。

12．NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。

13．PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。

14．非线性失真包括截止失真和 饱和 失真。

15．为不产生非线性失真，放大电路的静态工作点Q 大致选在交流负载线的 中点 ，输入信号的幅值不能太大。

16．在外部因素（如温度变化、三极管老化、电源电压波动等）的影响下，会引起放大电路 静态工作点 的偏移。

17．外部因素中，对放大电路静态工作点影响最大的是 温度 变化。

18．三极管级间耦合的方式主要有：阻容耦合、变压器耦合和 直接耦合 。

19．三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。

20．三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。

21．三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。

22．场效应管是一种 电压 控制的单极型半导体器件。

23．场效应管有两种类型：结型场效应管、 绝缘栅 场效应管。

《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

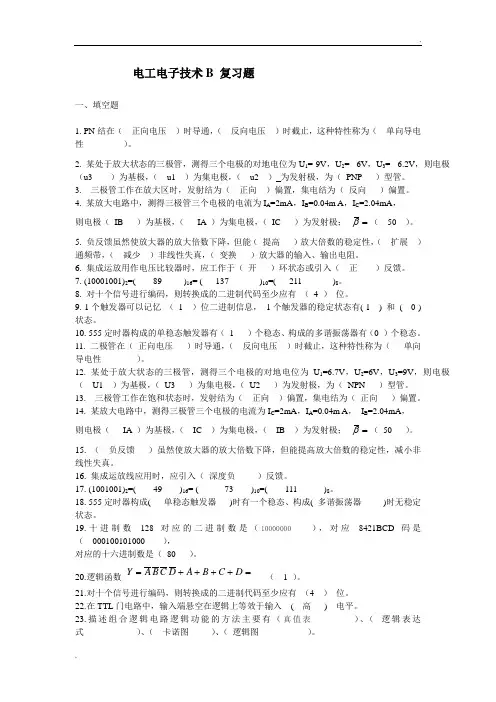

电工电子技术B 复习题一、填空题1. PN 结在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。

2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2= -6V ，U 3= -6.2V ，则电极（u3 ）为基极，（ u1 ）为集电极，（ u2 ） 为发射极，为（ PNP ）型管。

3. 三极管工作在放大区时，发射结为（ 正向 ）偏置，集电结为（ 反向 ）偏置。

4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（ IB ）为基极，（ IA ）为集电极，（ IC ）为发射极； =β（ 50 ）。

5. 负反馈虽然使放大器的放大倍数下降，但能（ 提高 ）放大倍数的稳定性，（ 扩展 ）通频带，（ 减少 ）非线性失真，（ 变换 ）放大器的输入、输出电阻。

6. 集成运放用作电压比较器时，应工作于（ 开 ）环状态或引入（ 正 ）反馈。

7. (10001001)2=( 89 )16= ( 137 )10=( 211 )8。

8. 对十个信号进行编码，则转换成的二进制代码至少应有 （ 4 ） 位。

9. 1个触发器可以记忆 （ 1 ）位二进制信息， 1个触发器的稳定状态有( 1 ) 和 ( 0 )状态。

10. 555定时器构成的单稳态触发器有（ 1 ）个稳态、构成的多谐振荡器有（0 ）个稳态。

11. 二极管在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。

12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（ U1 ）为基极，（ U3 ）为集电极，（ U2 ）为发射极，为（ NPN ）型管。

13. 三极管工作在饱和状态时，发射结为（ 正向 ）偏置，集电结为（ 正向 ）偏置。

14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ IA ）为基极，（ IC ）为集电极，（ IB ）为发射极； =β（ 50 ）。

一、单选题1.角频率ω与频率ƒ之间的关系为（ ）。

 A、ω=2πƒB、ω=1/ƒC、ω=πƒD、ω=ƒ答案： A2.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。

 A、250W B、500W C、1000W D、2000W答案： A3.在测量电压时，电压表应（ ）在负载两端。

 A、串联 B、并联 C、任意接 D、不确定 答案： B4.我国使用的工频交流电频率为（ ）。

 A、45Hz B、50Hz C、60Hz D、65Hz答案： B5.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A6.三相对称绕组在空间位置上应彼此相差（ ）。

 A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度7.电路中两点间的电压高，则( )。

 A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。

 A、电子 B、正电荷 C、电荷 D、离子 答案： A9.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ ）。

 A、50m B、25m C、250m D、500m 答案： A10.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。

A、8ΩB、16ΩC、4ΩD、32Ω答案： C11.三相对称电路是指（ ）。

 A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。

答案： C12.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。

 A、100W B、50W C、25W D、125W 答案： C13.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。

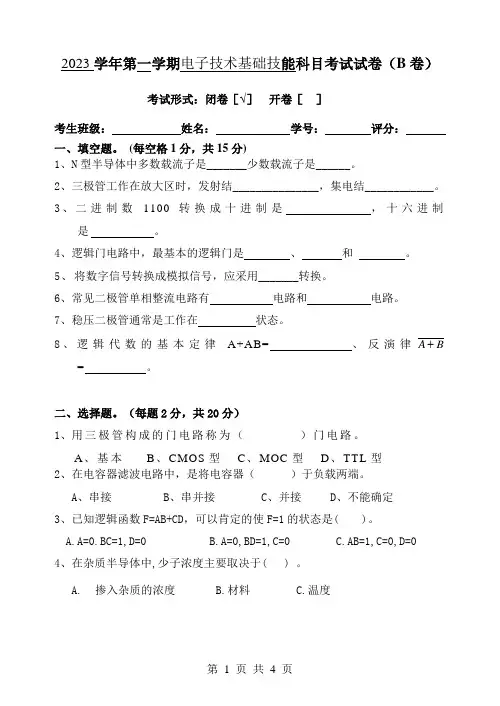

2023学年第一学期电子技术基础技能科目考试试卷（B卷）考试形式：闭卷［√］开卷［］考生班级：姓名：学号：评分：一、填空题。

(每空格1分，共15分)1、N型半导体中多数载流子是_______少数载流子是______。

2、三极管工作在放大区时，发射结_______________，集电结____________。

3、二进制数1100转换成十进制是，十六进制是。

4、逻辑门电路中，最基本的逻辑门是、和。

5、将数字信号转换成模拟信号，应采用_______转换。

6、常见二极管单相整流电路有电路和电路。

7、稳压二极管通常是工作在状态。

8、逻辑代数的基本定律A+AB= 、反演律BA = 。

二、选择题。

（每题2分，共20分）1、用三极管构成的门电路称为（）门电路。

A、基本B、CMOS型C、MOC型D、TTL型2、在电容器滤波电路中，是将电容器（）于负载两端。

A、串接B、串并接C、并接D、不能确定3、已知逻辑函数F=AB+CD，可以肯定的使F=1的状态是( )。

A.A=0.BC=1,D=0B.A=0,BD=1,C=0C.AB=1,C=0,D=04、在杂质半导体中,少子浓度主要取决于( ) 。

A.掺入杂质的浓度B.材料C.温度5、要获得-9V 的稳定电压，集成稳压器的型号应选用（ ）。

A ．W7812B ．W7909C ．W7912D ．W78096、三极管作开关元件时，应工作在（ ）。

A 、放大区B 、截止区、饱和区C 、饱和区、放大区D 、截止区、放大区7、与门的逻辑功能是（ ）。

A 、全高为低B 、全高为高C 、部分高为高D 、全低为高8、逻辑代数运算中，1+1＝（ ）。

A 、1B 、2C 、3D 、49、全波整流中，负载两端电压的平均值0U 为变压器二次电压有效值2U 的（ ）倍。

A ．0.45B ．0.9C ．1D ．0.510、测得某PNP 型三极管各极点位为U B ＝一3V,U E ＝一4V,U C ＝一6V ,则该管工作于 ( )。

一、填空题1、右图中二极管为理想器件，V1工作在_导通__ 状态；V2工作在__截止___状态。

2、差分放大器对差模信号有较强的放大能力，对共模信号有较强的__抑制__能力。

3、三级管工作在放大区时，发射结__正向__偏置，集电结__反向__偏置，工作在饱和区时，发射结__正向_偏置，集电结_正向__偏置。

4、根据反应的分类方式，负反应电路有4种组合形式，即_串联负反应、_并联负反应__、_电流负反应_、电压负反应。

5、理想集成运算放大器有两个重要特性对分析线性运用电路非常有用，他们分别是虚短、虚断。

6、逻辑函数的表示形式有四种：逻辑函数式、______真值表____、卡诺图和逻辑图。

7、将十六进制〔0BF〕转换成十进制= __191________。

8、计数器、存放器、编码器、译码器中，属于组合逻辑电路的是___译码器编码器___，属于时序逻辑电路的是_____计数器、存放器_________ 。

9、共阳接法的发光二极管数码显示器，应采用___低_______电平驱动的七段显示译码器。

1、数字信号只有 0 和 1 两种取值。

2、十进制123的二进制数是 1111011 ；八进制数是 173 ；十六进制数是7B 。

3、一位十进制计数器至少需要 4 个触发器。

4、有一A/D转换器，其输入和输出有理想的线性关系。

当分别输入0V和5V电压时，输出的数字量为00H和FFH，可求得当输入2V电压时，电路输出的数字量为：66H 。

5、设ROM容量为256字×8位，那么它应设置地址线 8 条，输出线 8 条。

6、用256字×4位RAM，扩展容量为1024字×8位RAM，那么需要 8 片1、在常温下，锗二极管的门槛电压约为 0.1 V，导通后在较大电流下的正向压降约为 0.2 V。

2、三极管须使发射结正向偏置，集电结反向偏置才能工作在放大区。

3、一般直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个局部组成。

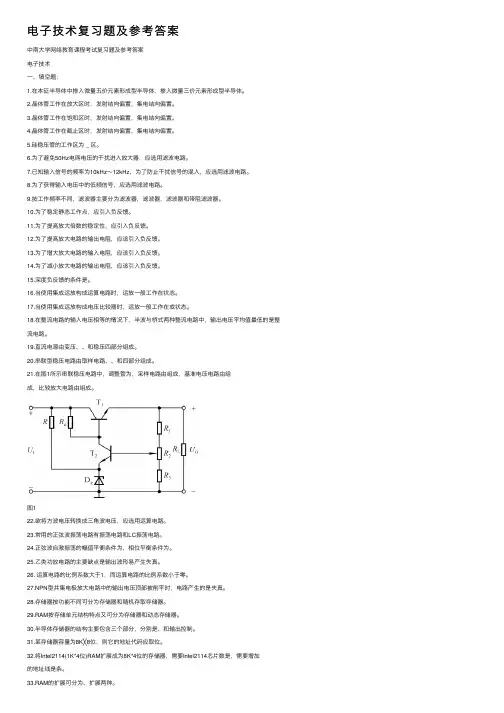

电⼦技术复习题及参考答案中南⼤学⽹络教育课程考试复习题及参考答案电⼦技术⼀、填空题：1.在本征半导体中掺⼊微量五价元素形成型半导体，掺⼊微量三价元素形成型半导体。

2.晶体管⼯作在放⼤区时，发射结向偏置，集电结向偏置。

3.晶体管⼯作在饱和区时，发射结向偏置，集电结向偏置。

4.晶体管⼯作在截⽌区时，发射结向偏置，集电结向偏置。

5.硅稳压管的⼯作区为 _ 区。

6.为了避免50Hz电⽹电压的⼲扰进⼊放⼤器，应选⽤滤波电路。

7.已知输⼊信号的频率为10kHz～12kHz，为了防⽌⼲扰信号的混⼊，应选⽤滤波电路。

8.为了获得输⼊电压中的低频信号，应选⽤滤波电路。

9.按⼯作频率不同，滤波器主要分为滤波器，滤波器，滤波器和带阻滤波器。

10.为了稳定静态⼯作点，应引⼊负反馈。

11.为了提⾼放⼤倍数的稳定性，应引⼊负反馈。

12.为了提⾼放⼤电路的输出电阻，应该引⼊负反馈。

13.为了增⼤放⼤电路的输⼊电阻，应该引⼊负反馈。

14.为了减⼩放⼤电路的输出电阻，应该引⼊负反馈。

15.深度负反馈的条件是。

16.当使⽤集成运放构成运算电路时，运放⼀般⼯作在状态。

17.当使⽤集成运放构成电压⽐较器时，运放⼀般⼯作在或状态。

18.在整流电路的输⼊电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路。

19.直流电源由变压、、和稳压四部分组成。

20.串联型稳压电路由取样电路、、和四部分组成。

21.在图1所⽰串联稳压电路中，调整管为，采样电路由组成，基准电压电路由组成，⽐较放⼤电路由组成。

图122.欲将⽅波电压转换成三⾓波电压，应选⽤运算电路。

23.常⽤的正弦波振荡电路有振荡电路和LC振荡电路。

24.正弦波⾃激振荡的幅值平衡条件为，相位平衡条件为。

25.⼄类功放电路的主要缺点是输出波形易产⽣失真。

26. 运算电路的⽐例系数⼤于1，⽽运算电路的⽐例系数⼩于零。

27.NPN型共集电极放⼤电路中的输出电压顶部被削平时，电路产⽣的是失真。

模拟电子技术试题B一、填空：（15*1分=15分）1、二极管的两端加正向电压时，有一段“死区电压”，锗管约为____，硅管约为___。

2、温度升高时，三极管的共射输入特性曲线将____，输出特性曲线将____，而且输出特性曲线之间隔将____。

3、已知某三极管处在饱和状态，电极1、2、3的电位分别是5.3V，5.6V，6V。

则电极①是____极；电极②是____极；电极③是____极。

4、放大电路产生零点漂移的主要原因是__ ______。

5、乙类功率放大电路的较高，但这种电路会产生一种被称为失真，即功放特有的非线形失真现象。

为了消除这种失真，应当使推免功率放大电路工作在类状态。

————————6、产生低频正弦波一般可用________ 振荡器；产生高频正弦波可选用________ 振荡器；产生频率稳定度很高的正弦波可选用________ 振荡器。

二、选择题：（10*1分=10分）1、利用微变等效电路可以计算三极管放大电路的________。

( A.输出功率；B. 交流参数；C. 静态工作点；D. 交流和直流参数)2、稳压管是特殊的二极管，它一般工作在____状态。

（A．正向导通B．反向截止C．反向击穿）3、二极管的正极电位是-10V，负极电位是-9.3V，则该二极管处于____状态.。

（A．反偏B．正偏C．零偏）4、OTL电路输出耦合电容的作用是________。

（A．隔直耦合；B．相当于提供负电源；C．对地旁路）5、三极管共发射极输出特性常用一组曲线来表示，其中每一条曲线对应一个特定的____。

( A. i C；B. u CE； C. i B；D. i E )u06、共射放大电路中，当输入正弦波电压时，输出电压波形如右图所示时，可确定电路出现的失真为________。

（A．截止失真；B．饱和失真；C．交越失真）7、反馈放大电路的含义是________。

（A．输出与输入之间有信号通路；B．电路中存在反向传输的信号通路；C．除放大电路以外，还有信号通路。

重庆工学院考试试卷～学年第学期班级学号姓名考试科目数字电子技术B卷/闭卷共页一. 选择题（每题1分，30分）1．十进制数315转换为二进制数为（）。

A：0001 1001 1001 B：0001 0011 1011 C：0100 1001 1101 D：0100 1001 01102．二进制数1000.001转换为十进制数为( )。

A: 8.125 B: 10.5 C: 10.125 D: 8.53．十进制数18.25转换为二进制数为( )。

A:0001 0010.01 B:0010 0010.1 C:0100 0001.001 D:00104．二进制数0.1011转换为十进制数为( )A: 0.625 B: 0.75 C: 0.8125 D: 0.68755．十六进制数A05CH转换为二进制数为( )A: 1011 0000 0101 1011 B: 1010 0010 0101 1000C: 1010 0000 0101 1100 D: 1000 0010 0110 10106．BCD码(01010010)转换为十进制数为( )A: 38 B: 82 C: 52 D: 287．十进制数86转换为BCD码应为( )A：01010110 B：10000110 C：00111001 D：011010008：下列说法正确的是( )A：双极型数字集成门电路是以场效应管为基本器件构成的集成电路B：TTL逻辑门电路是以晶体管为基本器件构成的集成电路C：COMS集成门电路集成度高,但功耗较高D：TTL逻辑门电路和COMS集成门电路不能混合使用9．下列说法正确的是( )A：一般TTL逻辑门电路的输出端彼此可以并接B：TTL与非门的输入伏安特性是指输入电压与输入电流之间的关系曲线C：输入负载特性是指输入端对地接入电阻R时，输入电流随R变化的关系曲线D：电压传输特性是指TTL与非门的输入电压与输入电流之间的关系10．已知Y=A+BC，则下列说法正确的是（）A：当A=0、B=1、C=0 时，Y=1 B：当A=0、B=0、C=1 时，Y=1C：当A=1、B=0、C=0 时，Y=1 D：当A=1、B=0、C=0 时，Y=011．下列说法错误的是（）A：逻辑函数的表达方法有真值表、逻辑表达逻辑图和卡诺图B：真值表是将逻辑函数的最小项按一定规律排列成正方形或矩形C：有了某函数的一种表示方法，就可以转换成其他表示方法D：有电路的分析设计中，一般先列写真值表，在根据真值表列写出函数关系式12．下列说法正确的是（）A：组合逻辑电路是指电路在任意时刻的稳定输出状态，和同一时刻电路的输入信号以及输入信号作用前的电路状态均有关。

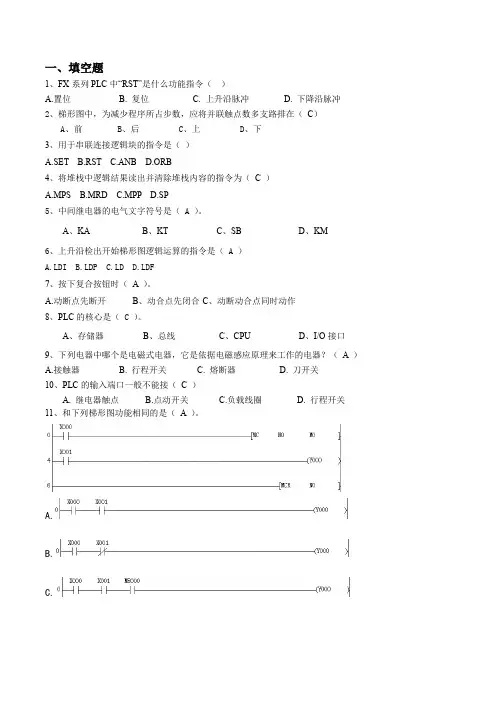

一、填空题1、FX系列PLC中“RST”是什么功能指令（）A.置位B. 复位C. 上升沿脉冲D. 下降沿脉冲2、梯形图中，为减少程序所占步数，应将并联触点数多支路排在（C）A、前B、后C、上D、下3、用于串联连接逻辑块的指令是（）A.SETB.RSTC.ANBD.ORB4、将堆栈中逻辑结果读出并清除堆栈内容的指令为（C ）A.MPSB.MRDC.MPPD.SP5、中间继电器的电气文字符号是（ A ）。

A、KAB、KTC、SBD、KM6、上升沿检出开始梯形图逻辑运算的指令是（ A ）A.LDIB.LDPC.LDD.LDF7、按下复合按钮时（A ）。

A.动断点先断开B、动合点先闭合C、动断动合点同时动作8、PLC的核心是（ C ）。

A、存储器B、总线C、CPUD、I/O接口9、下列电器中哪个是电磁式电器，它是依据电磁感应原理来工作的电器？（A ）A.接触器B. 行程开关C. 熔断器D. 刀开关10、PLC的输入端口一般不能接（C ）A. 继电器触点B.点动开关C.负载线圈D. 行程开关11、和下列梯形图功能相同的是（A ）。

A.B.C.D.12、熔断器是（ C ）在被保护的电路中。

A、并联B、混联C、串联D、串联或并联13、低压电器是用于交流50HZ（或60HZ），额定电压为（C）；直流额定电压1500V及以下的电路中的电器。

A、1200V以下B、1500V以下C、1200V以上D、1500V以上14、三菱FX系列PLC 的输入和输出继电器采用（B ）进制数字编号。

A. 二B. 八C. 十D. 十六15、由于电弧的存在将导致（A ）。

A、电路分断时间加长B、电路分断时间缩短C、电路分断时间不变16、下列指令形式正确的是（B ）A、MC X0B、MC N0 M20C、MC N10 Y0D、MC Y017、将堆栈中逻辑结果读出并清除堆栈内容的指令为（C ）A、MPSB、MRDC、MPPD、SP18、用于并联连接单个常开触点的指令是（C ）A、ORB、ANIC、ORID、AND19、热继电器主要由热元件、（B ）和触点组成。

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

1-1 在图P1-8 中，已知电源电压V=10V ，R=200Ω，R L =1 k Ω,稳压管的U Z =6V ，试求：① 稳压管中的电流I Z =?② 当电流电压V 升高到12V ，I Z 将变为多少？③当V 仍为10V ，但R L 改为2 k Ω时，I Z 将变为多少？解：Z ZZ LV U U I R R -=-①1066140.21Z Z Z L V U U I mA R R k k --=-=-=②1266240.21Z Z Z L V U U I mA R R k k --=-=-=③1066170.22Z Z Z L V U U I mA R R k k--=-=-=1-2 测得某电路中几个三极管的各极电位如图P1－13所示，试判断各三极管分别工作在截止区，放大区还是饱和区？解：使用偏置法确定工作状态a ） U BE =0.7V ，U BC =-4.3V ，发射结正偏，集电结反偏，三极管工作在放大区b ） U BE =-10V ，U BC =-10V ，发射结反偏，集电结反偏，三极管工作在截止区c ） U BE =0.7V ，U BC =-5.3V ，发射结正偏，集电结反偏，三极管工作在放大区d ） U BE =0.75V ，U BC =0.45V ，发射结正偏，集电结正偏，三极管工作在饱和区e ） U BE =0.3V ，U BC =5.3V ，发射结反偏，集电结反偏，三极管工作在截止区f ） U BE =-0.3V ，U BC =0V ，发射结正偏，集电结零偏，三极管工作在临界饱和区g ） U BE =-0.3V ，U BC =8.7V ，发射结正偏，集电结反偏，三极管工作在放大区h ） U BE =-0.3V ，U BC =3.7V ，发射结正偏，集电结反偏，三极管工作在放大区1-3 已知图P1-14(a)~(f)中各三极管的β均为50,U BE ≈0.7V ，试分别估算各电路中三极管的I C 和U CE ，判断它们各自工作在哪个区(截止区、放大区或饱和区)，并将各管子的工作点分别画在图P1-14（g ）的输出特性曲线上。

电子技术考试题库及答案一、单项选择题（每题1分，共10分）1. 在数字电路中，逻辑“与”运算的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入都为低电平答案：A2. 以下哪种二极管是用于稳压的？A. 发光二极管B. 光电二极管C. 稳压二极管D. 变容二极管答案：C3. 在模拟电路中，放大器的增益通常表示为：A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益答案：A4. 以下哪个元件不是基本的数字逻辑门？A. 与门B. 或门C. 非门D. 锁存器答案：D5. 晶体管的放大作用主要取决于其：A. 发射极B. 基极C. 集电极D. 所有选项答案：B6. 在数字电路中，一个D触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = ¬D'答案：A7. 以下哪种波形是正弦波？A. 方波B. 三角波C. 锯齿波D. 所有选项答案：A8. 在电子电路中，滤波器的作用是：A. 放大信号B. 减小噪声C. 改变信号频率D. 所有选项答案：B9. 以下哪种元件是半导体材料制成的？A. 电阻B. 电容C. 二极管D. 电感答案：C10. 以下哪种电路元件具有非线性特性？A. 电阻B. 电容C. 二极管D. 电感答案：C二、多项选择题（每题2分，共10分）1. 下列哪些是数字电路的特点？A. 离散值B. 连续值C. 高抗干扰性D. 低功耗答案：AC2. 在模拟电路中，下列哪些元件可以用于滤波？A. 电阻B. 电容C. 二极管D. 电感答案：BCD3. 以下哪些是基本的数字逻辑运算？A. 与B. 或C. 非D. 加答案：ABC4. 在电子电路中，下列哪些元件可以用于信号放大？A. 晶体管B. 电阻C. 电容D. 电感答案：A5. 下列哪些是电子电路中的无源元件？A. 电阻B. 电容C. 二极管D. 晶体管答案：AB三、判断题（每题1分，共10分）1. 晶体管的基极电流可以控制集电极电流。

电工学与电子技术B复习题答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Ω负载电阻时，负载电流是（B）A．10A；B．５Ａ；C．１５Ａ；Ｄ．２０Ａ．２、电动势为10V、内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是（C）A．10A，2Ω；B．10A，2Ω；C．5A，2Ω；Ｄ．2A，5Ω．3、正弦交流电压u=100sin(628t+60º)V，它的频率为（A）A．100Hz；B．50Hz；C．60Hz；Ｄ．628Hz．4、一阻值为3Ω、感抗为4Ω的电感线圈接在交流电路中，其功率因数为（B）A．0.3；B．0.6；C．0.5；Ｄ．0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A．串联电容补偿；B．并联电容补偿；C．串联电感补偿；Ｄ．并联电感补偿。

6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A．串联反馈；B并联反馈；C．正反馈；Ｄ．负反馈。

7、由一个三极管组成的基本门电路是（B）A．与门；B．非门；C．或门；Ｄ．异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A．放大能力强；B．开关速度快；C．价格便宜；Ｄ．集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A．与门；B．非门；C．或门；Ｄ．与非门。

10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A．相电流超前线电流30º；B．线电流超前相电流30º；C．相电流与线电流同相；Ｄ．相电流超前线电流60º。

11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。

A．相线之间；B．零线对地间；C．相线对零线间；Ｄ．相线对地间。

12、三相四线制供电的相电压为220V，则线电压为（D）A．220V；B．250V；C．311V；Ｄ．380V．13、纯电感电路中，（C）A．电流与电压同相位；B．电流与电压反相位；C．电压超前电流90º；Ｄ．电压滞后电流90º。
