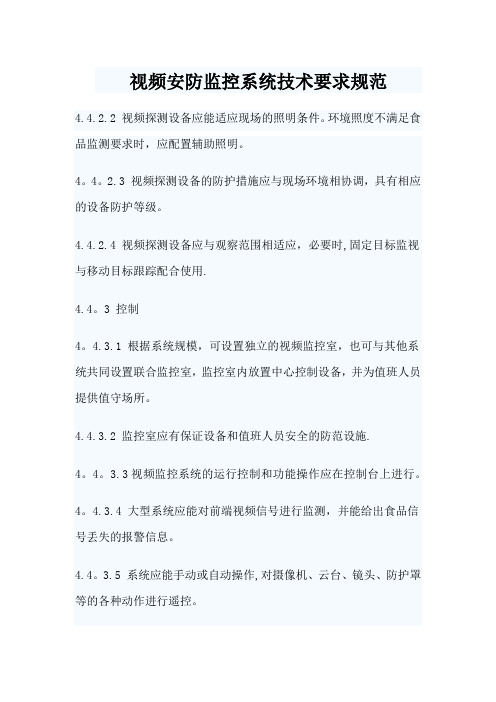

视频安防监控系统技术要求规范4.4.2.2 视频探测设备应能适应现场的照明条件。
环境照度不满足食品监测要求时，应配置辅助照明。
4。
4。
2.3 视频探测设备的防护措施应与现场环境相协调，具有相应的设备防护等级。
4.4.2.4 视频探测设备应与观察范围相适应，必要时,固定目标监视与移动目标跟踪配合使用.4.4。
3 控制4。
4.3.1 根据系统规模，可设置独立的视频监控室，也可与其他系统共同设置联合监控室，监控室内放置中心控制设备，并为值班人员提供值守场所。
4.4.3.2 监控室应有保证设备和值班人员安全的防范设施.4。
4。
3.3视频监控系统的运行控制和功能操作应在控制台上进行。
4。
4.3.4 大型系统应能对前端视频信号进行监测，并能给出食品信号丢失的报警信息。
4.4。
3.5 系统应能手动或自动操作,对摄像机、云台、镜头、防护罩等的各种动作进行遥控。
4.4。
3.6 系统应能手动切换或编程自动切换,对所有的视频输入信号在指定的监视器上进行固定或时序显示。
4.4.3.7 大型和中型系统应具有存储功能，在市电中断或关机时，对所有编程设置、摄像机号、时间、地址等信息均可保持.4。
4.3.8 大型和中型系统应具有与报警控制器联动的借口，报警发生时能切换出相应部位摄像机的图像，予以显示和记录。
4.4。
3.9 系统其他功能配置应满足使用要求和冗余度要求。
4.4.3。
10 大型和中型系统应具有与音频同步切换的能力.4.4.3.11 根据用户使用要求，系统可设立分控设施,分控设施通常应包括控制设备和显示设备。
4。
4.3.12 系统联动响应时间应不大于4s。
4.4.4 信号传输4.4。
4.1 信号传输可以采用有线和/或无线介质,利用调制解调等方法；可以利用专线或公共通信网路传输.4.4。
4.2 各种传输方式，均应力求视频信号输出与输入的一致性和完整性,详见4。
3。
4。
1.4.4.4。
3 信号传输应保证图像质量和控制信号的准确性（响应及时和防止误动作）。
GB50395—2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395—2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准,编号为GB 50395—-2007，自2007年8月1日起实施.其中，第3.0。
3、5.0。
4（3)、5.0.5、5.0。
7（3)条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标（2001］87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见,制定本规范.本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。
本规范中黑体字标志的条文为强制性条文,必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会（SAC／TC 100）负责具体技术内容的解释工作.在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：************，传真：************，E—mail：****************）以供修订时参考.本规范主编单位、参编单位和主要起草人：主编单位：全国安全防范报警系统标准化技术委员会参编单位:公安部第一研究所北京联视神盾安防技术有限公司北京蓝盾世安信息咨询有限公司主要起草人:李加洪杨国胜施巨岭陈朝武周群刘希清目次1总则 (1)2术语 (2)3基本规定 (5)4系统构成 (6)5系统功能、性能设计 (9)6设备选型与设置…………………………………………(1 2）7传输方式、线缆选型与布线………………………………(1 8）8供电、防雷与接地…………………………………………（1 9)9系统安全性、可靠性、电磁兼容性、环境适应性............（2 0）10监控中心 (21)附录A设计流程与深度……………………………………（2 2）本规范用词说明………………………………………………(2 8)附：条文说明…………………………………………………（2 9)1总则1。
安全标识及防护栏管理规定
是指用于指示和提示工作场所、公共场所和其他场所的安全标识和防护栏的设置、使用及管理的规定。
1. 安全标识的设置：
- 在工作场所、公共场所和其他场所必须设置适当的安全标识，包括禁止标志、警告标志、指示标志等。
- 安全标识应按照相关法律法规的要求，明确标识场所的安全警示、禁止事项和应注意事项。
2. 安全标识的使用：
- 安全标识应符合国家和行业标准，并在易于察觉的位置设置，以便人员能够方便地识别和理解。
- 安全标识的图形、文字和颜色应清晰、明确，不可有模糊、歧义或误导性的内容。
- 安全标识应及时更新和更换，以确保信息的有效性和准确性。
3. 防护栏的设置：
- 在工作场所中存在明显的危险区域或需要限制人员通行的区域，应设置适当的防护栏或隔离设施。
- 防护栏的设置应符合相关法律法规和标准的要求，确保安全和防护效果。
- 防护栏的材料应坚固耐用，能够有效阻隔人员进入危险区域。
4. 防护栏的管理：
- 防护栏应定期检查和维护，确保其完好无损，防止因损坏或松动导致的安全隐患。
- 防护栏的设置和撤除应由专人负责，并且需要合理规划和标识，便于人员识别和使用。
- 对于临时设置的防护栏，应及时撤除或更换为永久性的防护设施。
以上是一般性的安全标识及防护栏管理规定，具体的管理规定可能因国家、地区和行业的不同而有所差异，需要根据实际情况进行制定和执行。
公共安全视频监控区域标志设置规范
1
公共安全视频监控区域标志
设置规范
制定部门：某某单位
时间：202X 年X 月X 日
封面
公共安全视频监控区域标志设置规范
2
公共安全视频监控区域标志设置规范
为规范本单位生产生活及工作次序，确保本单位相关工作有序正常运
转，根据单位发展需要，结合单位工作实际情况，特制定《公共安全视频监控区域标志设置规范》，望本单位职工严格执行!
本文件共9页，
只能预览部分内容，查看全部内容如需。
注：预览效果可能会出现部分文字乱码（如口口口）、内容显示不全等问题，下载是正常的。
某某单位(人）
202X年X月X日。
监控设计标准一、设计依据《中华人民共和国公共安全行业标准》GA/T74-94 《安全防范工程费用概预算编制办法》GA/T70-94 《安全防范系统通用图形符号》GA/T74-94《安全防范工程程序与要求》GA/T75-94《涉外建设项目安保电视系统设计规范》DBJ-16-99 《电视视频通道测试方法》GB3659-83《黑白通用型应用电视摄像机测量方法》GB12338-90 《电视监控系统图像质量主观评价方法》GB7401-87 《民用闭路监视电视系统工程技术规范》GB50198-94 《入侵探测器通用技术条件》GB10408.1-1989《有线电视系统工程技术规范》(GB502-94)《报警图像信号有线传输装置》(GB/T16677-1996) 《超声和被动红外复合入侵探测器》(GB10408.7-1996) 《防盗报警中心控制台》(GB/T16572-1996)《厅堂扩声系统的声学特性指标要求》(JG GTJ125) 《智能建筑评估标准》(DG/TJ08-602-21)《智能建筑设计标准》(GB/T 50314-20)《商用建筑线缆标准》(EIA/TIA-568 B)《信息技术互连国际标准》(ISO/IEC11801-95)《通信布线系统信息技术欧洲标准》(EN50173)《高层民用建筑设计防火规范》(GB545-95)《工业企业通信设计标准》(GBJ42-81)《工业企业通信接地设计规范》(GBJ79-85)《电子计算机机房设计规范》(GB50174-93)《建筑电气工程施工质量验收规范》(GB50303-22)第1页共36页《电气装置安装工程施工及验收规范》GBF232-92二、系统布点根据客户对安全的要求及现场的实际情况,实现受控制区监控的相对自动化,保证受控区周围环境的高度安全。
本监控系统在小区的出入设立1个摄象机,在小区主要路及楼体的四周设立12红外一体白光夜视摄象机分布小区四周。
公共安全视频监控区域标志设置规范1．范围本部分规定了公共场所视频监控区域标志的设计与设置要求。
本部分适用于安装有摄像机的公共场所或区域，如银行、商场、宾馆、酒店、医院、体育场馆、影剧院、写字楼、公园、广场、小区、学校、交通场站、道路、公共汽车、电梯等，提示人员或车辆将进入视频监控区域。
2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本使用于本标准。
GB/T 15566.1 公共信息导向系统设置原则与要求第1部分：总则GB/T 20501.1-2006 公共信息导向系统要素的设计原则与要求第1部分：图形标志及相关要素GB/T 15608-2006 中国颜色体系3．公共安全视频监控区域符号公共安全视频监控区域符号见图1。
图1 公共安全视频监控符号4．视频监控区域标志的设计4.1标志版面。
4.1.1 视频监控区域标志分为单图、竖式图文组合和横式图文组合三种表现形式，其版面设计的尺寸要求见图2～图4。
a——图形标志尺寸；as——图形符号尺寸；R——图形标志倒角半径。
图2 单图标志尺寸图3 竖式图文组合标志尺寸图4 横式图文组合标志尺寸4.1.2 视频监控区域标志上的中文应使用黑体字体，英文应使用Arial字体。
中文和英文的行间距应为中文行高的0.25倍，英文行高应为中文行高的0.5倍。
4.2标志尺寸4.2.1 标志的最小尺寸应根据标志的最大观察距离确。
安全标志和防护设备管理规定范本一、背景介绍安全标志和防护设备是保障工作场所安全的重要手段，对于预防事故的发生起着至关重要的作用。
为了加强对安全标志和防护设备的管理，确保其有效运行和使用，制定本管理规定。
二、安全标志管理规定1.安全标志的设置（1）根据国家相关法律法规和标准要求，对工作场所内的危险区域、禁止通行区域等进行合理设置安全标志；（2）安全标志的设置位置应明显可见，确保所有从事作业的员工都能够清晰看到；（3）安全标志应具备耐久性、防水防火等特性，确保长期可用。
2.安全标志的维护（1）定期检查安全标志是否完好无损，如有损坏需及时更换；（2）对于受到污染或者不易被看清的安全标志，应及时清洗或更换，确保其可辨识度；（3）每年对安全标志进行一次全面检查，确保所有标志都能够正常发挥作用。
3.安全标志的更新（1）根据工作场所的变化和标准要求，对原有的安全标志进行更新；（2）新增安全标志应严格按照国家标准和相关法规进行设置，并及时通知相关人员进行学习和掌握。
4.安全标志的培训（1）所有员工入职时应进行安全标志的培训，包括各类标志的含义和使用方法；（2）对于新增的安全标志，要及时向员工进行培训，确保其正确理解和使用。
三、防护设备管理规定1.防护设备的选择（1）根据工作场所的具体情况，选择适当的防护设备；（2）选择的防护设备应符合国家相关标准和法规的要求，并具备相应的认证证书。
2.防护设备的佩戴（1）所有从事高风险作业的员工必须佩戴相应的防护设备；（2）防护设备的佩戴应符合使用说明书的要求，并经过培训合格后方可使用。
3.防护设备的检查和维护（1）每日工作前，对防护设备进行检查，如发现有损坏或失效的情况，应及时更换；（2）定期对防护设备进行维护保养，确保其性能正常。
4.防护设备的存储和管理（1）防护设备应存放在专门的仓库或指定的区域，确保其安全性；（2）防护设备的管理人员应定期清点并记录防护设备的数量和状态。
安全标志牌标准安全标志牌是指为了保障人们的生命财产安全，预防意外事故的发生而设置的一种特定标志。
在各种场所中，安全标志牌的设置是非常重要的，它能够提醒人们注意安全，规范行为，降低事故风险。
因此，安全标志牌的标准化设置显得尤为重要。
首先，安全标志牌的设置应符合国家标准，且应当根据不同的场所和环境进行合理设置。
根据《安全标志使用管理规定》，安全标志牌应当按照国家标准进行设计、制作和设置。
不同的场所，例如工厂、学校、商场等，安全标志牌的设置应当根据具体情况进行合理规划，不能随意设置或者遗漏。
比如在工厂车间，应设置“注意高温”、“易爆炸”等安全标志牌，而在学校教室，则应设置“禁止吸烟”、“注意电器安全”等标志牌。
其次，安全标志牌的颜色、形状和图案应当符合标准规定。
根据《安全标志使用管理规定》，安全标志牌应当采用明显的颜色和图案，以便于识别和理解。
比如，禁止标志牌应当采用红底白字，警示标志牌应当采用黄底黑字，禁止通行标志牌应当采用圆形，指示标志牌应当采用方形等。
这些规定旨在通过颜色、形状和图案的统一规范，提高人们对安全标志牌的识别和理解能力，从而达到预防事故的目的。
再次，安全标志牌的设置应当符合人们的视觉习惯和心理需求。
在实际设置过程中，应当考虑到人们的视觉习惯和心理需求，合理设置安全标志牌的位置和数量。
比如，在狭窄的通道中，应当设置“禁止堆放货物”、“紧急出口”等标志牌，以提醒人们注意安全通行；在高危险场所，应当设置“危险作业”、“严禁靠近”等标志牌，以提醒人们注意安全距离。
此外，还应当避免设置过多的安全标志牌，以免造成视觉疲劳和信息混乱。
最后，安全标志牌的维护和更新也是非常重要的。
安全标志牌一旦损坏或者过时，应当及时进行更换和更新。
在使用过程中，应当定期检查安全标志牌的完好性和清晰度，一旦发现问题，应当立即进行修复或更换。
同时，随着技术和管理的不断进步，安全标志牌的设计和设置也应当不断更新，以适应社会发展的需要。
公共安全视频监控区域标志设置规范1．范围
本部分规定了公共场所视频监控区域标志的设计与设置要求。
本部分适用于安装有摄像机的公共场所或区域，如银行、商场、宾馆、酒店、医院、体育场馆、影剧院、写字楼、公园、广场、小区、学校、交通场站、道路、公共汽车、电梯等，提示人员或车辆将进入视频监控区域。
2．规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本使用于本标准。
GB/T 15566.1 公共信息导向系统设置原则与要求第1部分：总则
GB/T 20501.1-2019 公共信息导向系统要素的设计原则与要求第1部分：图形标志及相关要素
GB/T 15608-2019 中国颜色体系
3．公共安全视频监控区域符号
公共安全视频监控区域符号见图1。
图1 公共安全视频监控符号
4．视频监控区域标志的设计
4.1标志版面。
4.1.1 视频监控区域标志分为单图、竖式图文组合和横式图文组合三种表现形式，其版面设计的尺寸要求见图2～图4。
a——图形标志尺寸；
as——图形符号尺寸；
R——图形标志倒角半径。
图2 单图标志尺寸
图3 竖式图文组合标志尺寸
图4 横式图文组合标志尺寸
4.1.2 视频监控区域标志上的中文应使用黑体字体，英文应使用Arial字体。
中文和英文的行间距应为中文行高的0.25倍，英文行高应为中文行高的0.5倍。
4.2标志尺寸
4.2.1 标志的最小尺寸应根据标志的最大观察距离确定，标志的尺寸与最大观察距离间的关系由以下公式确定：
a=25L/1000
式中：
a——标志尺寸，单位为米（m）；
L——最大观察距离，单位为米（m）。
4.2.2 标志的最大观察距离确定后，应按表1所示的标志尺寸系列确定标志的尺寸。
表1 标志尺寸系列
单位：米
4.3 标志配色
视频监控区域标志颜色应选用蓝底白图（见图5）。
其中蓝色应使用GB/T 15608-2019中国国家标准颜色标号2.5PB 4.5/12 (PANTONE: 2935PC; CMYK:C100,M52,Y0,K0)。
注1：PANTONE 色彩是美国标准认证色彩，其将颜色以数字语言的方式进行统一明确地描述。
注2：CMYK 颜色模式是一种印刷模式。
其中四个字母分别指青(Cuan)、洋红(Magenta)、黄(Yellow)、黑(Black)，在印刷中代表四种颜色的油墨。
图5 单图标志配色方案
5．视频监控区域标志的设置要求
5.1 总体要求。
视频监控区域标志的设置应符合GB/T 15566.1的规定，满足规范性、系统性、醒目性、清晰性、协调性和安全性的要求，且不应影响其它公共信息图形标志的信息传递及设置。
5.2 位置要求。
5.2.1 视频监控区域标志应设置在视频监控区域的入口和视频监控区域内的醒目位置。
视频监控区域较大的，应根据需要设置多个标志。
5.2.2 建筑物内设有视频监控设施时，应在其相关区域的主要入口处和该区域内的醒目位置设置视频监控标志。
5.2.3 公共交通设施内设有视频监控设施时，应在上客门附近的显著位置设置视频监控区域标志，且标志的设置应便于乘客进行识别。
5.2.4 轿厢式电梯内设有视频监控设施时，应在轿厢内的显著位置设置视频监控区域标志。
5.3 规格选择。
5.3.1 应根据标志设置的位置、标志设置区域大小及标志所要传递信息的视距要求确定标志的最大观察距离。
5.3.2 应根据确定的最大观察距离，从表1所示的尺寸系列中选择对应的标志尺寸，并按照图5的标志进行等比例放大。
5.4 安装要求。
5.4.1 应根据视频监控区域的实际情况和特点选择恰当的安装方式：
a)附着式：标志直接固定在建筑物上；
b)柱式：固定在一根或多根支撑杆上；
c)框架式：固定在框架内或支撑杆之间：
d)悬挂式：悬空连接在安装位置上；
e)台式：摆放在台面上。
5.4.2 附着式和框架式视频监控区域标志的上边缘与地面之间的垂直距离宜为1.6m～2.0m。
5.4.3 悬挂式视频监控区域标志的下边缘与地面之间的垂直距离应不小于2.2m。
5.4.4 同一视频监控区域内的相同安装方式的视频监控区域标志设置高度、大小应相同。
6 材料及维护
6.1 视频监控区域标志的制作材料应选用环保、安全、耐用、阻燃、防腐蚀、易于维护的材料。
6.2 在视频监控区域标志的使用期间，标志材料应不变形、不褪色。
6.3 对需要夜间识别的视频监控场所，应确保标志有足够的照明。
可通过照明、反光或自发光等方式确保标志清晰可辨。
6.4 应对标志进行定期的检查和维护，发现标志缺失、损坏、材料老化等情况应及时进行更换，并应及时清洁标志外表，保持标志外观的整洁。
7 选点原则
7.1 在视频监控区域内，重要十字路口（有红绿灯）应设置两个标志牌，分别设置在十字路口近东南角东向的路面和十字路口近西北角北向的路面上。
7.2 在视频监控区域内，不具备红绿灯的十字路口应设置一个标志牌。
，位置设于十字路口近东南角东向路面。
7.3 在视频监控区域内，其它丁字或三叉路口原则上应设置一个标志牌，优选位置设于路口近东南角东向路面，次选设置在路口近西北角北向路面。
7.4 在视频监控区域内，应根据路口之间距离远近和路段长短，视实际情况适当增减标志牌设置数量和地点。
7.5 标志牌的设置，不得妨碍行人通行和车辆交通。
8 安装要求
8.1 单独立杆的安装要求。
单独立杆式标志牌为双面单板、竖式图文款式。
按道路垂直方向安装。
标志牌立柱应设置在人行道距路肩500mm 处，离路口1—15米，标志牌的净高为2.2m。
8.2 附墙式的安装要求。
附墙式标志牌为单面单板、横式图文款式。
附墙式标志牌固定于建筑物上。
规格为：350×738mm；
8.3 共杆式的安装要求。
共杆式标志牌为双面双板、竖式图文款式。
按道路垂直方向安装。
共杆式标志牌固定于已有立杆上，共杆上应无其它标志或物体影响监控标志牌的观察效果。
标志牌规格为：840×560mm，采用抱箍方式固定，抱箍部位杆直径应大于200mm。
标志牌的净高为2.2m。
在确定标志牌的安装位置后，用膨胀螺栓固定方式将标志牌抱箍固定在已有杆上。
8.4 悬挂式的安装要求。
悬挂式安装要确保标志牌安装牢固，牌面稳定，抗风性能好。
注释：
在本规范中使用以下缩写表示国家和有关部、委的标准：
GB（GBJ）中华人民共和国国家标准。
JTJ（JT）中华人民共和国交通部标准。
本规范引用的国家及有关部委颁发的标准、规范和规程：
GBJ124－88 《道路工程术语标准》
GBJ205－83 《钢结构工程施工及验收规范》
GBJ300－88 《建筑安装工程质量检验评定统一标准》
GB5768-2019 《道路交通标志和标线》
JT/T279-2019 《公路交通标志板技术条件》
GB50220-95 《城市道路交通规划设计规范》
JTJ076－95 《公路工程施工安全技术规程》
JGJ81-2019 《建筑钢结构焊接技术规程》。
