船舶轴系校中通用工艺规范

广东捷仕克造船有限公司审定 日期 标查 日期 审核日期 校对日期 编制 日期工艺文件 船舶轴系校中工艺 QG/CX-GY-M03 广东捷仕克造船有限公司标记 数量 修改单号 签字 日期 面积 m 2 页数 1/23 Sign本规范为公司新编的船舶轴系校中通用工艺。

在编制过程中依据《中国造船质量标准》的要求，满足我国《钢质海船入级与建造规范》,参考兄弟船厂的有关资料，并结合本公司的生产实际情况编制而成。

本规范由技术部归口；本规范由总工程师批准。

1 范围本规范规定了船舶轴系校中通用工艺,主机安装前准备、人员、工艺要求、工艺过程和检验。

本规范适用于船舶轴系的校中和安装。

2 安装前准备2.1 熟悉了解并掌握主机、轴系及其安装的所有设计图纸、产品安装使用说明书等技术文件。

2.2 到仓库领取配套设备必须检查其完整性，并核对产品铭牌、规格、型号。

2.3 检查设备的外观是否有碰擦伤、油漆剥落、锈蚀及杂物污染等。

2.4 检查所有管口、螺纹接头等的防锈封堵状态。

2.5 对检查完毕的配套设备必须有相应的保洁、防潮、防擦伤等安全措施。

2.6 对基座、垫块、调整垫片等零部件必须按图纸等有关文件进行核对。

3 人员3.1 安装人员应具备专业知识并经过相关专业培训、考核合格后方可上岗。

3.2 安装人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。

4 工艺要求4.2 轴系校中连接法兰铰孔应符合设计图纸要求。

4.3 轴系校中、连接、负荷测量符合图纸和《轴系校中计算书》要求。

4.4 主机曲柄差和轴承间隙符合主机制造厂要求。

5 工艺过程5.1 主机输出端和中间轴法兰螺栓孔铰孔5.1.1 法兰校中中间轴前法兰与主机输出端轴法兰铰孔前，应用临时螺栓（交错）将两法兰连接，调整两个法兰外圆同轴度，要求两法兰偏移量不大于 0.03mm，平面贴合值为“0”。

为确保铰削余量，两法兰的螺孔应尽量成“内切圆”状态。

5.1.2 用专用铰孔工具采用分两批方法进行加工，先行交叉铰削其余几个螺栓孔，螺栓孔应顺锥度，加工要求按相应的图纸执行。

******船轴系校中主机、发电机、泥泵安装工艺上海顺桅船舶科技有限公司编制目录第一章尾轴—主推进减速轮齿箱、主机、轴带发动机、泥泵轮齿箱、泥泵校中安装工艺第二章舵承座定中工艺第三章下舵承衬套冷套工艺第四章上舵承定位与舵杆校中工艺第五章美人架尾轴前衬套座定位工艺第六章尾轴衬套压入工艺第七章尾轴吊入工艺第八章艉轴和推进齿轮箱校中工艺第九章主推进减速轮齿箱环氧垫片浇铸工艺第十章主推进减速轮齿箱--主机校中工艺第十一章主机环氧垫片浇铸工艺第十二章轴带发动机校中与环氧垫片浇铸工艺第十三章泥泵轮齿箱校中与环氧垫片浇铸工艺第十四章泥泵校中与环氧垫片浇铸工艺第十五章环氧垫片浇铸通用工艺第十六章平轴法法兰校中工艺第一章尾轴—主推进减速轮齿箱、主机、轴带发动机、泥泵轮齿箱、泥泵校中安装工艺一、有关技术文件及图纸二﹑轴系校中工装与工具三﹑轴系校中的条件与要求1.轴系校中及施工检验应在下水后进行，船舶各水舱均匀压载，且船舶排水量应大于船舶空载总排水量的85%，船舶尾倾尽量控制在1--1.5%以内。

2.轴系校中施工报验过程中，在轴系区域内及相连区域应停止一切振动性作业及焊接作业，并注意环境温度的影响和吃水的变化。

3.轴系校中船舶单独系泊，避免船舶碰撞引起校中值多变，泊船位有一定富裕水深。

4.轴系校中和报验应选在夜里10点以后，早上8点前。

5.泵舱前舱壁往后、艉楼甲板上一层以下的全部船体结构和基座应装焊、矫正结束，艉轴管、前轴毂、轴支架按交验合格的船体中心线装焊完工，艉部支撑拆除，艉轴管、泵舱前舱壁往后舱室以及双层底舱密性试验结束，停止振动性作业；6.上述区域的双层底、艉尖舱、机舱内与船体联接的箱柜密封性试验结束，相应管路安装完成；7.轴系通过的横向舱壁应当预先开孔；8.推进主机，推进减速箱、主发电机、泥泵、泥泵齿轮箱、中间轴承吊入机舱，并作好临时支撑。

9.机舱内的辅助设备也必须进舱，找中过程中，应停止较大振动和重物吊入吊出的作业；10.机舱必须清洁干净，结构的打磨工作完成；11.记录粗拉线后到精拉线之间的气温及船体温度，记录并画出温度曲线、和船体变形曲线，注意分析温度变化对校中的影响。

3500T 轴系对中和安装工艺1. 概述：为确保3500吨杂货船的轴系方面的安装质量，特制定本工艺。

2. 相关资料及执行标准：《主机、齿轮箱及轴发安装图》等相关图纸、设备厂商的计算图表、《中国造船质量标准》CSQS等。

3. 轴系对中工艺3. 1 主要工艺流程：尾轴与齿轮箱对中报验→固定齿轮箱、安装齿轮箱和艉轴的连接螺栓→第一次顶升试验报验→主机与齿轮箱对中报验、轴带发电机与齿轮箱对中报验→主机和齿轮箱、轴带发电机定位安装（浇铸环氧树脂）→第二次顶升试验报验→安装齿轮箱前后顶块→安装CPP装置和主机高弹和轴带发电机联轴节→第三次顶升试验报验3. 2 对中时的必要条件3.2.1 对中必须在船舶下水2至3天后方能进行。

并且用压载水将船舶压载至船艉吃水在3250以上。

首吃水1米左右。

3.2.2 为方便调整对中，艉轴需后退3--5mm，并注意做好后退前法兰原始位置标记。

（艉轴法兰前端至9#壁的尺寸为2350）3.2.3 艉轴内的CPP管应不安装，仅安放在齿轮箱内。

3.2.4 对中时船上应无大的振动作业，温度最好是在0—30°C（晚上或阴天为佳）。

3. 3 尾轴与齿轮箱对中报验根据船舶下水时的艉轴状态（艉轴临时支撑位于艉轴法兰前端面后735）（齿轮箱前端面距9#肋舱壁2350mm），调整齿轮箱，使齿轮箱位于正确状态。

具体步骤如下：3.3.1 焊装齿轮箱的8只调整螺栓，使齿轮箱前后左右每面2只。

在齿轮箱后端法兰上安装2只千分表，1只打在艉轴法兰外圆上，另1只打在艉轴法兰后端面上。

转动齿轮箱（每转动90º观察一下两只千分表）一圈，当齿轮箱回到初始位置时，可以判断出齿轮箱与艉轴法兰之间的相对位置。

3.3.2 齿轮箱与艉轴的相对位置是：a. 尾轴和齿轮箱之间的上下开口GAP：GAP=0±0.05mm 。

b. 尾轴和齿轮箱之间的上下偏差SAG：SAG=-1.66（-0.03）±0.05mm（尾轴端高）。

船舶轴系校中通用工艺规范1 范围本规范规定了船舶轴系校中通用工艺的安装前准备、人员、工艺要求、工艺过程和检验。

本规范适用于船舶轴系的校中和安装。

2 安装前准备2.1 熟悉了解并掌握主机、轴系及其安装的所有设计图纸、产品安装使用说明书等技术文件。

2.2 到仓库领取配套设备必须检查其完整性，并核对产品铭牌、规格、型号。

2.3 检查设备的外观是否有碰擦伤、油漆剥落、锈蚀及杂物污染等。

2.4 检查所有管口、螺纹接头等的防锈封堵状态。

2.5 对检查完毕的配套设备必须有相应的保洁、防潮、防擦伤等安全措施。

2.6 对基座、垫块、调整垫片等零部件必须按图纸等有关文件进行核对。

3 人员3.1 安装人员应具备专业知识并经过相关专业培训、考核合格后，方可上岗。

3.2 安装人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。

4 工艺要求4.1 主机吊装和初步定位应符合设计图纸要求。

4.2 轴系校中连接法兰镗孔应符合设计图纸要求。

4.3 轴系校中、连接、负荷测量符合图纸和《轴系校中计算书》要求。

4.4 主机曲柄差和轴承间隙符合主机制造厂要求。

5 工艺过程5.1 主机输出端和中间轴法兰螺栓孔镗孔5.1.1 法兰校中中间轴前法兰与主机输出端轴法兰镗孔前，应用临时螺栓（交错）将两法兰连接，调整两个法兰外圆同轴度，要求两法兰偏移量不大于0.03mm，平面贴合值为“0”。

为确保镗削余量，两法兰的螺孔应尽量成“内切圆”状态。

5.1.2 用专用镗孔工具采用分两批方法进行加工，先行交叉镗削其余几个螺栓孔，螺栓孔应顺锥度，加工要求按相应的图纸执行。

5.1.3 第一批镗孔结束后，用内径分厘卡测量孔的上下、左右两个方向以及孔长度方向数值，并记录。

测量结束后，随即打上螺孔编号；将液压定位螺栓安装于已镗好的螺栓孔处，确定联轴节紧固好后，拆除临时定位螺栓。

5.1.4 用专用镗孔工具对剩下的螺栓孔进行镗孔。

5.1.5 用内径分厘卡测量孔的上下、左右两个方向，以及孔长度方向数值，并记录。

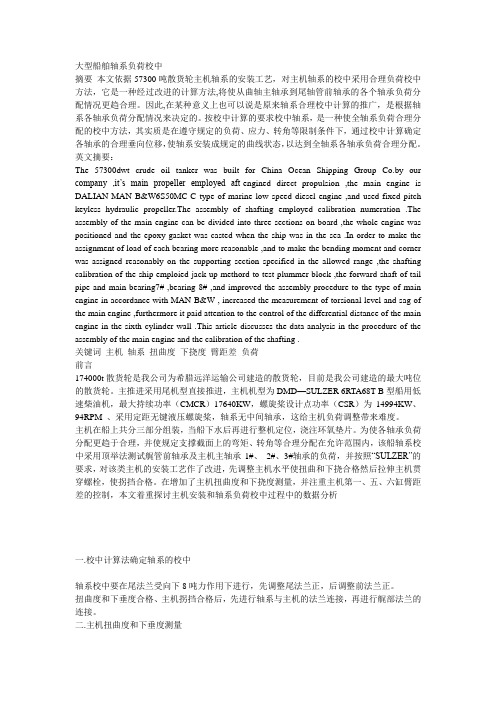

大型船舶轴系负荷校中摘要本文依据57300吨散货轮主机轴系的安装工艺，对主机轴系的校中采用合理负荷校中方法，它是一种经过改进的计算方法,将使从曲轴主轴承到尾轴管前轴承的各个轴承负荷分配情况更趋合理。

因此,在某种意义上也可以说是原来轴系合理校中计算的推广，是根据轴系各轴承负荷分配情况来决定的。

按校中计算的要求校中轴系，是一种使全轴系负荷合理分配的校中方法，其实质是在遵守规定的负荷、应力、转角等限制条件下，通过校中计算确定各轴承的合理垂向位移，使轴系安装成规定的曲线状态，以达到全轴系各轴承负荷合理分配。

英文摘要：The 57300dwt crude oil tanker was built for China Ocean Shipping Group Co.by our company ,it’s main propeller employed aft-engined direct propulsion ,the main engine is DALIAN-MAN B&W6S50MC-C type of marine low speed diesel engine ,and used fixed pitch keyless hydraulic propeller.The assembly of shafting employed calibration numeration .The assembly of the main engine can be divided into three sections on board ,the whole engine was positioned and the epoxy gasket was casted when the ship was in the sea .In order to make the assignment of load of each bearing more reasonable ,and to make the bending moment and corner was assigned reasonably on the supporting section specified in the allowed range ,the shafting calibration of the ship emploied jack-up methord to test plummer block ,the forward shaft of tail pipe and main bearing7# ,bearing 8# ,and improved the assembly procedure to the type of main engine in accordance with MAN B&W , increased the measurement of torsional level and sag of the main engine ,furthermore it paid attention to the control of the differential distance of the main engine in the sixth cylinder wall .This article discusses the data analysis in the procedure of the assembly of the main engine and the calibration of the shafting .关键词主机轴系扭曲度下挠度臂距差负荷前言174000t散货轮是我公司为希腊远洋运输公司建造的散货轮，目前是我公司建造的最大吨位的散货轮。

重度海损船舵系、轴系校中、挂舵臂校中加工工艺摘要：本文以一艘重度海损船“深能1”为例，结合修理过程中遇到的种种现场问题，详细阐述尾部舵系轴系校中、挂舵臂校中加工工艺。

关键词：海损中心线机加工艉舵艉轴海损船的修理一直是船舶修理行业中的难点，船舶海损部位一般在艏艉两头，船体型线大，现场烤样困难，尤其是艉部海损，涉及船舶推进系统的重新安装，这对船厂对艉舵、艉轴、挂舵臂等的加工定位要求特别高。

本文以一艘具有国际影响力的重度海损船“深能1”为例，阐述艉部舵系、轴系校中、挂舵臂校中加工工艺。

1、工程概述根据“海损修理总体方案”（20100921）第三项制定本工艺。

尾结构及机舱底部焊接工程结束，应根据船体提交基准点及尾轴管中心线进行舵系拉线校中。

安装镗孔基准点，镗削加工上、下舵钮孔，舵杆上舵承座板法兰、内孔。

舵杆上舵承座定位。

准备工作：（1）艉结构及机舱底部焊接工程结束，光学仪检查尾轴管中心偏差，其偏差极限δ≤1.9mm。

（2）船体车间给出艉部船体纵向中心线，机电车间拉设尾轴管中心线。

锤线法检查尾轴管中心线与艉部船体纵向中心线偏差δ≤8mm。

（3）舵杆上舵承座板法兰（船体）焊接完工，座板法兰厚度预留加工量，应不小于8—10mm，座板法兰内孔预留加工量，应不小于20mm。

（4）船体车间给出fr0舵杆中心基准点（十字线），锤线法返出舵机间甲板舵杆中心上基准点（十字线）。

架设舵系拉线校中线盘、线架。

（5）舵系校中前，检测尾轴管中心线并交qc、船东、船检验收。

2、校中必备条件：舵系、轴系校中检查、交验必须在阴雨天或夜间进行。

舵机室的上下甲板，舵底及挂舵臂的所有焊接工事全部结束并交验合格，不存在大面积焊接工程。

舵系船体的上下基准点必须交验合格。

拉线校中及做镗孔基准点时，应停止能产生振动和噪音的一切工作。

（1）尾轴管中心线交验合格后，以尾轴管艏、艉部台阶为基准拉设钢丝线（0.5mm）mn，将钢丝线调整居中，误差小于0.05mm。

企业标准Q/PaxOcean-M-028-2020轴系安装工艺规范2020年3月26日颁布 2020年4月1日起实施1 范围本规范规定了船舶轴系安装前准备、人员、工艺要求、工艺过程和检验。

2 规范性引用文件CSQS 中国造船质量标准（2016）3 安装准备3.1 光学照光仪3.2 钢丝 0.5mm3.3 拉线架 带挂重的一套（用于船尾）、带夹住的一套（用于机舱壁）3.4 挂重 0.5mm钢丝挂25KG吊重3.5 光靶4 人员4.1 安装人员应具备专业知识并经过相关专业培训、考核合格后，方可上岗。

4.2 安装人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。

5 工艺要求5.1 轴系基准点确定和检查5.2 船尾轴毂前后端与轴线的偏差5.3 中间轴承与轴线的偏差5.4 主机齿轮箱底座左右开档与轴系中心线偏离值≤10mm，环氧高度偏差在范围之内。

5.5 轴系中心线与舵系中心线偏离值≤3mm，6 工艺过程6.1 轴线照光及拉线具备条件6.1.1 主船体中尾部基本成型，机舱前舱壁向后的主甲板下船体结构应装焊完毕，火工校正结束，焊缝拍片检查及返修工作全部结束。

6.1.2 机舱向艉，主甲板上弦墙、带揽桩，导缆孔及其他甲板机械底座结构件应焊接完毕。

6.1.3 机舱及舵机舱内大型底座结构件焊接完毕。

6.1.4 轴系所经过的舱室密性已报验完毕。

6.1.5 艉部滚筒吊装到位，如滚筒不到位，需用相近的重物压重6.1.6 在轴系的定位、安装及报验过程中，船体的基线水平状态及左右横倾均应处于船体允许的公差范围之内。

6.1.7 船体已给出理论中心线，且已进行了报验。

6.1.8 轴系照光过程中，不允许移动随船架、墩木、木桩和搬上、吊下重物，压载铁不得随意移动。

同时应停止任何强烈振动作业，报验应在无日光暴晒下进行。

6.2 船体艉部光靶固定把光靶焊接在船体艉部结构上，保持与船台垂直6.3 船体艉部理论中心线的确定在船台上找准距离距船体中心线距离的直线a(左右对称,参照轴系布置图)，调整激光经纬仪的轴线与直线a在垂直面上重合。

船舶轴系校中工艺船舶轴系校中工艺轴系是船舶的重要组成部分，在船舶建造过程中，轴系校中的好坏是极为重要的。

船舶轴系校中的质量好坏，关系到船舶能否长期正常的运转以及船舶的安全航行和船员的生命安全。

尤其在当前，随着建造大型船舶的出现，对船舶轴系合理校中的研究和应用，成为当前船舶建造过程中迫切需要解决的重要课题之一。

目前，国内多数船厂都采用液压千斤顶和偏移、曲折值进行校中质量检测，一般轴系校中的计算书都提供这方面的安装后的检测数据。

这种方法设备简单、精度较高，适用于测量附近能布置千斤顶的轴承负荷。

在已有的理论基础上，结合笔者多年船厂工作经验，总结顶举法在船厂主机安装校中工艺中的一些应用，讨论了轴系校中的安装方法，并将合理校中应用于生产实际，采用“曲折偏移法”和“负荷法”进行轴系安装，通过千斤顶顶举系数法检验轴系对中状态。

大型船舶轴系主要由螺旋桨、艉轴、艉轴承、中间轴、中间轴承及主机等组成。

艉轴、中间轴，及主机曲轴之间都用法兰联轴器连成一体。

螺旋桨推力通过主机推力轴承和主机座传到船体。

推力轴承安装在曲轴末端，随主机共同制造。

1.艉轴艇轴位于轴系最末端，穿过艇轴管轴承和螺旋桨相连，前端连中间轴。

由于艉轴经过艉轴管的双轴承，所以对艉轴的加工精度要求一般较高。

2.轴承艉轴承由于安装在艇轴管上;且多选用双轴承，由于螺旋桨的重量和推力，使艉轴承的工作环境非常恶劣。

对艉轴承的加工精度要求很高，通常选用的材料为白合金或树脂。

3.中间轴大多数轴系都有中间轴，一般多为一根，但一般特殊船只，如大型集装箱船，客船等，是中间机舱，则具有多根中间轴。

中间轴的两端法兰，都通过液压螺栓或冷装螺栓和艉轴及曲轴连为一体。

4.中间轴承大型船舶中间轴承都为滑动轴承，接触面材质多为白合金。

通过刮油环，保证轴承的润滑。

随着造船技术的发展，大型船舶都实现了分段建造。

在分段制作过程中，艉轴管通过找正，都安装在分段上，分段合拢后，通过照光，确定轴系中心线和艉轴管加工量。

【知识】轴系安装工艺规程轴系安装工艺规程一.主要图纸资料1.轴系布置图 DNS507-425-16001-002.艉轴管总图 DNS507-425-16002-003.艉球铸件图（加工图） DNS507-114-16001-24.艉轴管图 DNS507-425-16002-085.主机安装图 DNS507-420-16001-006.螺旋桨图 DNS507-107-160017.中间轴承安装图 DNS507-424-16004-00二.轴系照光条件1. B01段以下、机舱二平台以下、53#大壁以后要求焊接结束，机舱甲板段及301P和301S吊装到位（403段除外）。
