液晶显示模组组装工艺流程图

lcm工艺流程图LCM（Liquid Crystal Display Module）液晶显示模块工艺流程图是用来制造液晶显示器的重要工艺流程图。

下面是一个简单的LCM工艺流程图：1. 基板准备：选取适当的玻璃基板，并进行清洗和化学处理，以去除表面的污垢和杂质，并提高基板的表面质量。

2. Indium Tin Oxide（ITO）涂覆：将导电性较强的ITO材料喷涂或蒸发在玻璃基板上，形成透明电极。

这些透明电极用于LCD中的像素点驱动。

3. Passivation层涂覆：为了保护ITO电极和减少液晶分子与ITO之间的相互作用，涂覆一层薄的Passivation层。

4. 对齐层涂覆：在Passivation层上涂覆一层对齐层，用于定向液晶分子的方向，以控制光的传播。

5. 涂覆液晶：将液晶物质涂覆在对齐层上，制造液晶层。

液晶分子的定向将决定其对入射光的偏振状态的影响，从而实现光的控制。

6. 粘合：将上述制备好的液晶层和另一片玻璃基板粘合在一起，形成液晶夹层。

7. 制作色彩滤光片：在另一片玻璃基板上制作色彩滤光片，用于过滤不同颜色的光以实现彩色显示。

8. 粘合液晶夹层和色彩滤光片：将液晶夹层和色彩滤光片粘合在一起，固定玻璃基板和液晶层之间的间隙。

9. 切割：将制作好的大尺寸液晶玻璃切割为合适的尺寸，以适应最终产品的大小和形状。

10. COG焊接：COG（Chip On Glass）焊接是将驱动芯片（常见的是TSB（TAB super COG）类型的芯片）焊接到玻璃上，用于控制LCD的像素。

11. 封装：将制作好的小尺寸液晶玻璃和驱动芯片组装到LCD 模块中。

封装过程涉及到粘贴和固定各个组件，并进行初始测试。

12. 模块测试：对组装好的液晶显示模块进行电性能和显示效果的测试，以确保产品的质量。

13. 模组壳体组装：为了保护LCD模块和方便使用，将LCD 模块安装到模组壳体中，并完成模组壳体的组装，包括固定螺丝、连接线路等。

工艺流程)图文详解液晶面板制造工艺流程液晶显示器的核心是液晶面板。

液晶面板的重要性体现在用户对其类型的关注，以及液晶显示器技术提升的直接关系。

液晶面板占据液晶显示器80%的成本，决定了液晶显示器的品质。

液晶显示器的生产过程基本上是组装的过程，但液晶面板的生产制造过程非常繁复，需要在XXX、精密的环境下进行至少300道流程工艺。

液晶面板的大体结构分为液晶板和背光系统两部分。

背光系统的作用是照亮液晶，但目前所用的CCFL灯管或LED背光不具备面光源的特性，需要导光板、扩散片等组件，使光均匀到整个面，尽量减少亮度的不均匀性。

液晶板的构造像三明治，从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片。

液晶具备固态晶体的光线折射性质和液体的流动特性，在电极的驱动下，可以按照主控想要的方式进行排列，控制光线透过的强弱，然后在彩色滤光片上，通过红、绿、蓝三基色进行每个像素的调色，最终得到完整画面影像。

着特定方向排列。

这个过程需要非常细致的操作，以确保液晶分子的排列方向准确无误。

接下来是液晶层的制备。

液晶层是液晶面板的核心部分，也是最为关键的一部分。

在液晶层的制备过程中，需要先将液晶材料加热至一定温度，使其变成液态，然后在TFT玻璃上均匀涂布一层液晶材料，再将彩色滤光片放置在液晶层上，并用高精度的压力机进行压合，最后再用紫外线照射将液晶材料固化。

这样就完成了TFT玻璃与彩色滤光片的贴合过程。

整个中段Cell制程非常繁琐，需要非常高的技术水平和精密的设备。

液晶面板的质量和性能，很大程度上取决于中段Cell制程的质量和精度。

总的来说，液晶面板的生产制造是一项非常复杂和细致的工作，需要涉及到多个工艺环节和多种材料的使用。

只有在每个环节都做到精益求精，才能生产出高品质、高性能的液晶面板产品。

以分为两个步骤。

首先是驱动IC的压合，将驱动IC粘贴在液晶基板上，并与印刷电路板连接，以实现液晶屏的驱动。

这个过程需要使用高精度的设备和技术，以确保驱动IC的精准定位和连接质量。

液晶显示的制造工艺流程班级：11115D36 ：家兴摘要：液晶显示的制造工业流程可分为前段工位：ITO 玻璃的投入（grading）—玻璃清洗与干燥（CLEANING）—涂光刻胶（PR COAT）—前烘烤（PREBREAK）—曝光（DEVELOP）显影（MAIN CURE）—蚀刻（ETCHING）—去膜（STRIP CLEAN）—图检（INSP）—清洗干燥（CLEAN）—TOP 涂布（TOP COAT）—烘烤（UV CURE）—固化（MAIN CURE）—清洗（CLEAN）—涂取向剂（PI PRINT）—固化（MAIN CURE）—清洗（CLEAN）—丝网印刷（SEAL/SHORT PRINTING）—烘烤（CUPING FURNACE）—喷衬垫料（SPACER SPRAY）—对位压合（ASSEMBLY）—固化（SEAL MAIN CURING）。

后段工位：切割（SCRIBING）— Y 轴裂片（BREAK OFF）—灌注液晶（LC INJECTION）—封口（END SEALING）—X 轴裂片（BREAK OFF）—磨边——次清洗（CLEAN）—再定向（HEATING）—光台目检（VISUAL INSP）—电测图形检验（ELECTRICAL）—二次清洗（CLEAN）—特殊制程（POLYGON）—背印（BACK PRINTING）—干墨（CURE）—贴片（POLARIZER ASSEMBLY）—热压（CLEAVER）—成检外观检判（FQC）—上引线（BIT PIN）—终检（FINAL INSP）—包装（PACKING）—入库（IN STOCK）前言：在学习这门可的时候我只知道液晶是一种我们平常的见到的显示屏，从来没考虑过这种东西的制造和历史，现在我知道了液晶是一种高分子材料，因为其特殊的物理、化学、光学特性，20世纪中叶开始被广泛应用在轻薄型的显示技术上。

人们熟悉的物质状态（又称相）为气、液、固，较为生疏的是电浆和液晶。

For personal use only in study and research; not for commercial use??? 海内三大面板厂地兼并事宜也是闹得沸沸扬扬，工业低谷时，想着抱团共渡难关，还没抱在一块地时候，工业景气了，又把伤痛忘得一尘不染。

短少临时持续展开目光，不得不让人对海内液晶面板工业地展开担忧。

??? 最后是工业配套，即便本人有面板厂，面板做出来，下游厂商不买账，与上游零组件厂商合作不到位，在市场竞争中，管理、营销、鼓吹、产品方面无上风，被韩系、台系打得鼻脬脸肿，然后跑去向家长告状，用行政干涉干与市场，到达短期地目地，最后仍是年年亏损，无人收摊，无法只要纳税人买单。

怎样样建立以液晶面板工业为中央，高低游厂商配套完好地工业链才是行业安康展开地基本。

??? 其次是技术，我国大陆地区无自主研发地液晶面板制造相关工艺技术，当然“抄袭改正后重新冠名”地除外。

之前，大陆地区曾经有选购韩系面板厂但无获得技术专利地示例，最后还得重新花钱去选购技术，这又需求钱。

??? 首先是资金，液晶面板工业是砸钱地行业，就拿最小可以承担液晶电视面板出产义务地6代线来说，前后投资需求上百亿元群众币，同时还要触及到资产负债率、高银行本钱以及后期增资地疑问。

更不必说8代线、10代线以及11代线，从这个层面来看，大陆地区地面板厂已经是在“耍别人剩下地”，更不必说次世代显示技术OLED相关地投资布局。

面板产线代数越高，能出产地单块玻璃基板尺寸就越大，以更低地本钱切割大尺寸液晶面板??? 液晶面板工业，并不是具有了几座面板厂，就了事，需求资金、技术、工业配套，能支持液晶面板厂运营地同时，可以吸收高低游厂商参加不外触及核心技术地液晶面板前中段制程，不管是台系仍是韩系，临时都无意在大陆地区设厂地意义，因此我国大陆想要具有本人地液晶面板工业，轻车熟路。

??? 后段Module制程是在LCM（LCDModule）工厂完成，这一部门基本不触及液晶面板制造地核心技术，主要就是一些组装地义务，因此一些台系面板厂如(chimei)奇美，韩系面板厂如(samsung)三星，都在我国大陆地区设定有LCM工厂，进行液晶面板后段模组地组装，这样可以利便大陆地区各大显示器代工厂与液晶电视厂商采购，可以在整个制造环节中升高人力与运输本钱。

图文详解液晶面板制造工艺流程时间：2009年11月02日来源:PCPOP作者:周冰【大中小】../2y去内容--添加页码-白字--生产管理doc/.fpdwin./Article/TypeArticle.asp?ModeID=1&ID=1408 - plshow#plshow液晶显示器的核心：液晶面板曾经爆发过的面板门事件，足以解释用户对于液晶显示器所采用液晶面板类型的重视，不仅如此，液晶显示器重要的技术提升，如LED背光，超广视角，都与面板有着直接的关系。

而占一台液晶显示器80%成本的液晶面板，足以说明它才是整台显示器的核心部分，它的好坏，可以说直接决定了一台液晶显示器品质是否优秀。

如此来看，民用的液晶显示器的生产只是一个组装的过程，将液晶面板、主控电路、外壳等部分进行主装，基本上不会有太过于复杂的技术问题。

难道这是说，液晶显示器其实是技术含量不好的产品吗？其实不然，液晶面板的生产制造过程非常繁复，至少需要300道流程工艺，全程需在无尘的环境、精密的技术工艺下进行。

液晶面板的大体结构其实并不是很复杂，笔者将其分为液晶板与背光系统两部分。

液晶面板的LED背光系统背光系统包括背光板、背光源（CCFL或LED）、扩散板（用于将光线分布均匀）、扩散片等等。

由于液晶不会发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL灯管或LED背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光均匀到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态非常困难，只能是尽量减少亮度的不均匀性，这对背光系统的设计与做工有很大的考验。

液晶板在未通电情况下呈半透明状态可弯曲的柔性印刷板起到信号传输的作用，并且通过异向性导电胶与印刷电路板（蓝色PCB板的部分）压和，使两者连接想通液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片，此外在液晶面板边上还有驱动IC与印刷电路板，主要用于控制液晶板内的液晶分子转动与显示信号的传输。

图文详解液晶面板制造工艺流程简介液晶显示技术是当今最常用的电子显示技术之一，广泛应用于电视、计算机显示器、移动设备以及其他各种消费电子产品中。

液晶面板是构成液晶显示器的核心部件，其制造工艺流程非常复杂。

本文将详细介绍液晶面板制造工艺流程，并通过图文形式进行图解，帮助读者更好地理解液晶面板的制造过程。

1. 液晶面板制造的基本工艺流程液晶面板的制造工艺流程基本包括以下几个步骤：•制备基板•制备液晶层•封装和封装液晶层•驱动电路和背光模块封装•检测和测试下面将详细介绍每个步骤。

1.1 制备基板制备基板是液晶面板制造的第一步。

基板是由玻璃或塑料材料制成的薄片，它是液晶面板的基础支撑结构。

制备基板的过程包括清洗基板、涂覆光刻胶、曝光和显影等步骤。

制备基板制备基板1.2 制备液晶层制备液晶层是液晶面板制造的关键步骤。

液晶层是由液晶分子排列构成的薄膜，它能够根据电场的变化来调节光的透过程度。

制备液晶层的过程包括涂覆液晶材料、对准和烘烤等步骤。

制备液晶层制备液晶层1.3 封装和封装液晶层封装液晶层是将液晶层和基板封装在一起的过程。

封装液晶层包括贴合液晶层、封装底板和顶板、固定基板和热压封装等步骤。

封装之后，液晶层和基板之间形成夹层结构，并且需要通过注入液晶材料来填充夹层。

封装和封装液晶层封装和封装液晶层1.4 驱动电路和背光模块封装驱动电路和背光模块是液晶面板正常工作所必需的组件。

驱动电路用于控制液晶层的电场，背光模块用于提供背光照明。

驱动电路和背光模块的封装包括焊接元件、固定和封装等步骤。

驱动电路和背光模块封装驱动电路和背光模块封装1.5 检测和测试液晶面板制造完成后，需要进行检测和测试。

检测和测试的目的是确保液晶面板的质量达到要求。

液晶面板的检测和测试包括亮度检测、像素检测、电路功能检测等。

2. 液晶面板制造工艺流程示意图下面是液晶面板制造工艺流程的示意图：graph LRA[制备基板] --> B[制备液晶层]B --> C[封装和封装液晶层]C --> D[驱动电路和背光模块封装]D --> E[检测和测试]液晶面板制造工艺流程示意图液晶面板制造工艺流程示意图3. 结论通过以上的详细介绍和图文解析，我们了解了液晶面板制造工艺流程的每个步骤，以及液晶面板的制造过程。

TCL 王牌电子（深圳）有限公司 TCL 王牌电器（惠州）有限公司
TCL

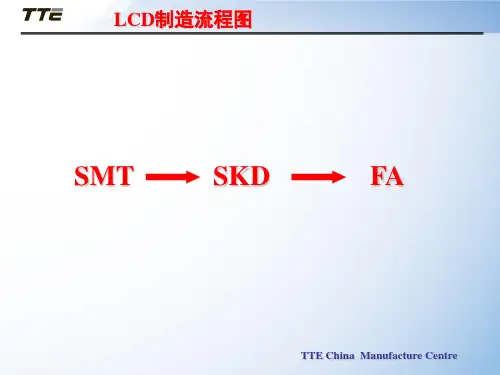

王牌液晶电视生产工艺流程图
文件编号：
拟制日期：2004-02-11
TCL王牌液晶电视生产工艺简述
共 2页第2页SUB生产流程：
1、按PE料单要求进行排位作业，按卧插、立插、过炉、检焊的作业顺序完成。

SMT生产流程:
SMT生产流程主要有两种生产方式：
1、按点胶、点胶目检、元件贴片、炉前检查、固化炉固化、QC检查进行生产。

2、按锡膏印刷、印刷目检、元件贴片、炉前检查、回流焊炉焊接、QC检查进行生产。

CTV生产流程：
1、生产线是按前壳加工、屏加工、屏装入面壳、装配、通电检查、盖后壳、老化、调试检验、外观
检查、包装、入库顺序进行生产。

2、面壳加工、喇叭加工、屏加工属在线作业，遥控器属于外发加工。
