KBU810,ASEMI技术讲解二极管整流桥的作用

编辑人：MM
摘要:整流桥作用是什么？二极管桥式整流电路图中起什么作用？ASEMI来进行解答！二极管桥式整流电路图——全波桥式整流器电路

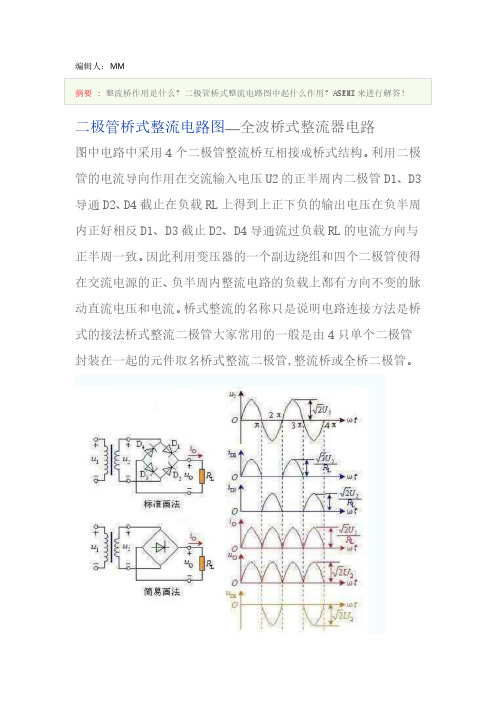

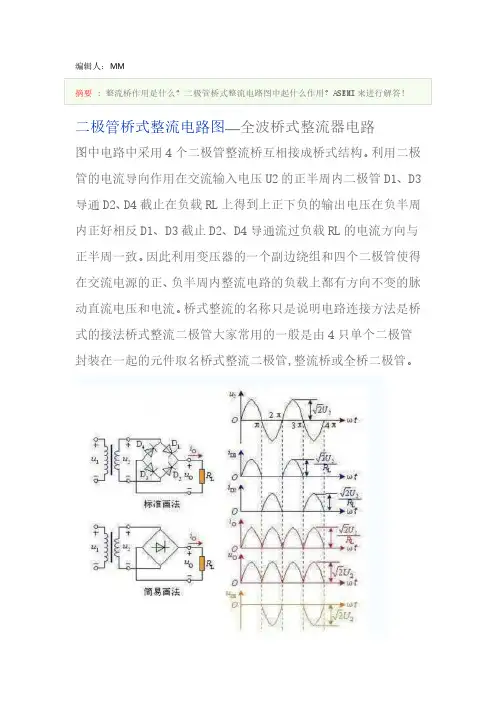

图中电路中采用4个二极管整流桥互相接成桥式结构。

利用二极管的电流导向作用在交流输入电压U2的正半周内二极管D1、D3导通D2、D4截止在负载RL上得到上正下负的输出电压在负半周内正好相反D1、D3截止D2、D4导通流过负载RL的电流方向与正半周一致。

因此利用变压器的一个副边绕组和四个二极管使得在交流电源的正、负半周内整流电路的负载上都有方向不变的脉动直流电压和电流。

桥式整流的名称只是说明电路连接方法是桥式的接法桥式整流二极管大家常用的一般是由4只单个二极管封装在一起的元件取名桥式整流二极管,整流桥或全桥二极管。

单相整流桥的作用
单相整流桥堆的作用是四颗高性能GPP镀金工艺整流芯片组成桥式电路并利用二极管单向导通的特性，将零点上下极性交变的交流电流转换为极性不变的单向脉冲式直流电流。

正半周时一组整流芯片处于正向导通状态，另一组整流芯片处于反向截止状态，电流稳定输出。

负半周时原先处于截止状态的一组整流芯片变为正向导通了，而原先导通的一组整流芯片则变为反向截止状态，电流依然稳定输出。

负载上就形成了稳定的极性不变的单向脉冲式直流电流。

整流桥作用整流桥是电力电子电路中常用的一种电流变换装置，用于将交流电转换为直流电。

整流桥的主要作用是将交流电信号进行整流，即将其变为仅具有正半周期的信号。

在电力转换和控制系统中起着重要的作用。

整流桥由四个晶体管或二极管组成，构成一个四极电阻网络。

其中两个晶体管或二极管是工作状态的，另外两个是倒相的。

当交流电信号进入整流桥，通过晶体管或二极管的导通和截止状态，使得只有交流电信号的正半周期通过。

通过这种方式，整流桥将交流电信号输出为一个具有正半周期的脉冲信号。

整流桥的作用可以简单地分为以下几个方面：1. 将交流电转换为直流电：整流桥能够将交流电信号转换为只有正半周期的信号，因此能够将交流电转换为直流电。

直流电在许多电子设备中具有很高的传输和控制效率，因此整流桥在电力转换和控制系统中非常重要。

2. 实现能量转换和控制：整流桥能够将交流电转换为直流电，从而实现能量的转换和控制。

这对于电力系统来说是非常重要的，因为它可以实现能量的传输和控制，确保设备的正常运行。

此外，整流桥也可以用于不同电压和电流的变换，实现对能量的有效转换和利用。

3. 电路保护：整流桥中的晶体管和二极管具有保护电路的作用。

在输入电压超出设定值时，晶体管和二极管会截止电流，避免电路过载和短路等问题的发生。

这样可以保护整个电力系统免受损坏和故障。

4. 电子系统控制：整流桥的输出直流电便于进行控制和调节，可以通过增加或减少输出电压、控制输出电流大小等措施来实现对整个电力系统的控制。

这对于电子设备的正常运行和性能提升至关重要。

总之，整流桥作为电力电子电路中的一个重要组成部分，其作用不仅体现在将交流电转换为直流电，还包括能量转换和控制、电路保护和电子系统控制等方面。

在现代电力和电子技术中，整流桥扮演着重要的角色，对于电力供应、电子设备和系统的正常运行和性能提升具有重要意义。

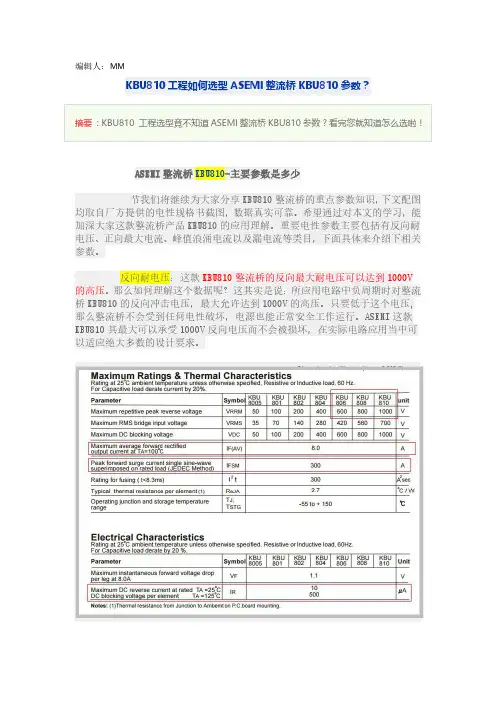

编辑人：MMKBU810工程如何选型ASEMI整流桥KBU810参数？摘要:KBU810工程选型竟不知道ASEMI整流桥KBU810参数？看完您就知道怎么选啦！ASEMI整流桥KBU810-主要参数是多少节我们将继续为大家分享KBU810整流桥的重点参数知识，下文配图均取自厂方提供的电性规格书截图，数据真实可靠。

希望通过对本文的学习，能加深大家这款整流桥产品KBU810的应用理解。

重要电性参数主要包括有反向耐电压、正向最大电流、峰值浪涌电流以及漏电流等类目，下面具体来介绍下相关参数。

反向耐电压：这款KBU810整流桥的反向最大耐电压可以达到1000V的高压。

那么如何理解这个数据呢？这其实是说：所应用电路中负周期时对整流桥KBU810的反向冲击电压，最大允许达到1000V的高压。

只要低于这个电压,那么整流桥不会受到任何电性破坏，电源也能正常安全工作运行。

ASEMI这款KBU810其最大可以承受1000V反向电压而不会被损坏，在实际电路应用当中可以适应绝大多数的设计要求。

正向最大电流：KBU810整流桥的正向最大电流为8安培。

这个参数是说明，该款整流桥可以承受最大不超过8安的正向电流通过，理论上低于8安培的电路都可以选择这款产品。

但是根据电源行业工程设计选型惯例,实际工作电流一般不超过整流桥正向最大电流的3分之1,也就是说2.5安培以下的电路选择该款整流桥KBU810，实际运用效果是最好的。

峰值浪涌电流：ASEMI这款KBU810正向浪涌电流达到200A,可以很好的保护桥堆在电源开机瞬间不被大电流损坏。

而它的漏电流在常温下为10微安,在高温125°的时候会上升到500毫安左右，所以时间运用过程中一定调试好散热效果。

A SEMI整流桥KBU810-安装尺寸参数介绍这款KBU810整流桥是采用扁桥设计，拥有6.8mm厚度，保障了本体拥有非常好扇热效果。

安装脚距为5.00mm，采用目前行业最主流的脚位排列。

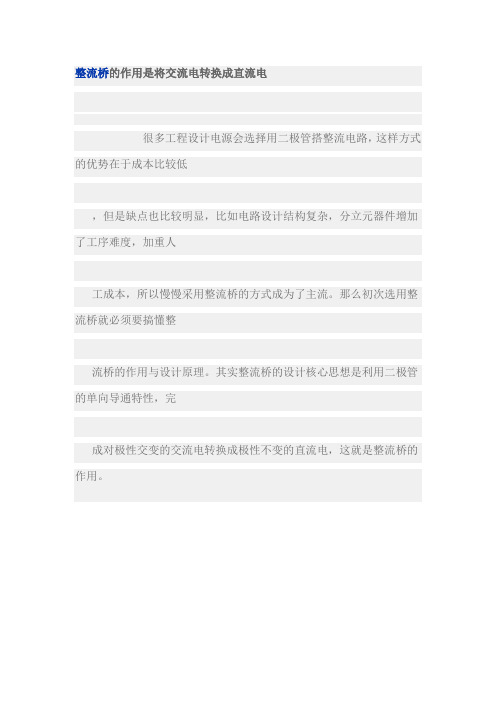

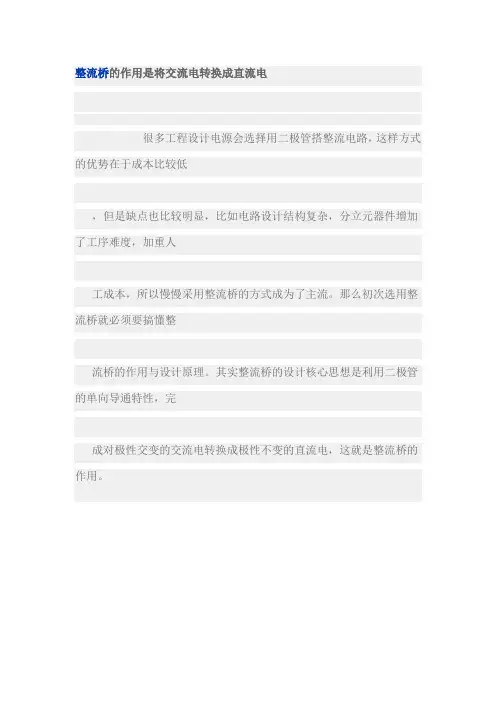

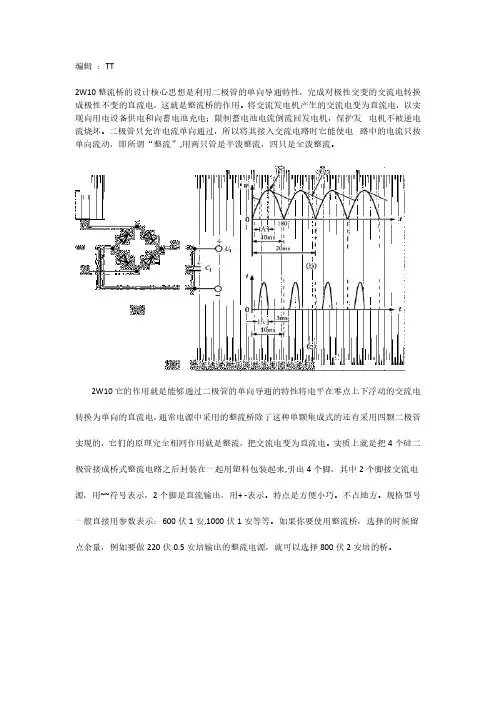

整流桥的作用是将交流电转换成直流电
很多工程设计电源会选择用二极管搭整流电路，这样方式的优势在于成本比较低
，但是缺点也比较明显，比如电路设计结构复杂，分立元器件增加了工序难度，加重人
工成本，所以慢慢采用整流桥的方式成为了主流。

那么初次选用整流桥就必须要搞懂整
流桥的作用与设计原理。

其实整流桥的设计核心思想是利用二极管的单向导通特性，完
成对极性交变的交流电转换成极性不变的直流电，这就是整流桥的作用。

整流桥被市场广泛采用与接纳
整流桥作为电源核心元器件,被市场广泛采用和接纳，这是为什么呢？我们都知道
市电输入为极性变换的交流电，这种电流是不能直接被用电器产品使用的，因为所有用
电器产品都需要用到直流电来为之输送电能，所以除直接使用干电池之外的所有用电器
产品都需要用到整流桥来整流。

于是整流桥产品也就拥有非常广泛的市场需求，为大家
的生活带来的便利。

以上就ASEMI工程为您详解整流桥的作用,。

二极管整流电路的作用二极管整流电路，听上去有点高深，但其实它就像厨房里的万能调料，让我们生活中的电子设备都能正常运转。

想象一下，你的手机、电视、甚至冰箱，都是需要电的。

这电源一般都是交流电，咱们的二极管就像个超级守门员，把这些交流电变成直流电。

听起来是不是很酷？简而言之，二极管就像个单向阀门，只允许电流往一个方向流动，阻挡反方向的流动，这样一来，电流就变得安全、稳定。

这就好比你去超市购物，推着购物车，只能往前走，不能回头。

二极管在电路里也起着类似的作用，把电流控制得服服帖帖。

没有它，交流电就像个无头苍蝇，东撞西撞，搞得一团糟，让你的电子设备变得不稳定，甚至损坏。

这可不是开玩笑，很多时候，电器被烧坏的原因就是因为没有好好整流。

这就像一个失控的派对，没人管理，结果就一片狼藉。

二极管整流电路的应用范围也是广泛得让人咋舌。

无论是小家电还是大机器，都离不开它。

比如你家的电脑，它在工作的时候，电源里的电流经过二极管整流后，才能顺利供应给电脑的每个部分，确保你可以流畅地上网、打游戏，甚至看电影。

想象一下，突然没电了，画面一黑，游戏卡住了，那可真是让人心头一紧啊。

这时候，二极管就像那位在关键时刻挺身而出的英雄，默默守护着你心爱的设备。

整流电路还分为单向整流和桥式整流。

单向整流就像你在游泳池里，单方向进水，另一边全是排水口。

而桥式整流就更高级了，四个二极管搭配在一起，形成一个桥梁，把交流电转换成直流电，简直就是电路界的“四大天王”。

你可以想象，桥式整流就像个超级乐队，多个乐器齐心协力，演奏出和谐美妙的旋律。

整流电路并不是只有一种方式，随着科技的发展，各种新型整流电路层出不穷。

有些整流电路还带有滤波功能，就像在咖啡里加点奶，口感更顺滑，电流更稳定。

这样的整流电路可以让我们的设备更加持久、可靠，让使用体验直线上升。

哎，真是科技改变生活啊，有时候我们不禁感叹，真希望生活中的麻烦事也能像电流一样顺畅。

再来聊聊二极管的种类，市面上常见的有硅二极管和锗二极管，硅二极管耐高温、抗压能力强，而锗二极管则更灵敏，适合做一些特殊的电路应用。

整流桥工作原理及作用
整流桥工作原理及作用
一、整流桥的原理
整流桥是一种电路元件，它是由一系列金属桥芯片组成的，可以把交流电转换成直流电。

它通过改变电路中的桥芯片的排序来实现这个过程。

它可以把不同类型的直流电转换成不同电压或频率的交流电。

整流桥的工作原理是，当电流经过整流桥时，桥芯片会根据电流的大小而发生改变，从而将交流电变成直流电。

桥芯片在电流通过的时候会把电流分为正向和反向两部分，正向的电流会被桥芯片吸收，而反向的电流会被桥芯片放出，这样就完成了电流的转换。

二、整流桥的作用
1、用于变流及变压：整流桥可以把交流电变成不同电压的直流电，这样就可以实现变压和变流的功能，用于驱动电机、控制器和电子设备等。

2、应用于电能转换：整流桥也可以被用于把交流电转换成直流电，从而实现电能转换。

3、降压：整流桥也可以用于降压，通过将交流电变成直流电，
再将电压降低，从而达到降压的目的。

4、应用于电压稳定：整流桥也可以用于电压稳定，它可以通过
将交流电变成直流电，然后通过控制输出电压来实现电压稳定的作用。

5、用于滤波：整流桥可以用来滤波，可以抑制频率较高的波形，从而提高电器的工作稳定性。

二极管整流桥原理讲解二极管整流桥是一种电路元件，它由四个二极管组成，可以将交流电转换成直流电。

该电路在实际电子电路中广泛应用，常见于电子产品中的电源电路等。

下面是二极管整流桥的原理讲解：第一步：了解二极管的工作原理在介绍二极管整流桥的原理之前，我们需要了解二极管的工作原理。

二极管是一种半导体器件，它具有单向导电性。

二极管由P型半导体和N型半导体组成，当在两端接上电源后，电流从P半导体流向N 半导体，称为正向偏置，此时二极管导通；反之，当电流从N半导体流向P半导体时，称为反向偏置，此时二极管截止。

第二步：了解二极管整流的原理在交流电路中，电流的方向会不断改变，当需要将交流电转换成直流电时，就需要利用二极管的单向导电性。

在单个二极管中，只有正弦波的正半周期时，电流才可以通过，而反半周期时则会截止，这样就可以将交流电转换成带有波峰的直流电。

但是，由于交流电的正半周期和反半周期都会产生电流，因此只是利用单个二极管进行整流并不能完全将交流电转换成直流电。

第三步：理解二极管整流桥的工作原理为了解决单个二极管整流只能将交流电转换部分成直流电的问题，人们发明了二极管整流桥电路。

二极管整流桥有四个二极管，它们分别接在一个桥形电路上，用于交替导通。

在这个桥形电路中，交流电可以通过四个二极管中的两个二极管从一个方向通过，而另外两个二极管从相反的方向通过，这样就可以将交流电完全转换成直流电。

当交流电信号的正半周期时，D1和D4二极管导通，D2和D3二极管截止；当信号的反半周期时，D2和D3二极管导通，D1和D4二极管截止。

通过这种方式，交流电转换成的直流电质量更高，峰值更稳定。

总之，二极管整流桥是一种可以将交流电转换成直流电的电路，它利用了四个二极管交替导通的原理，以更高的质量和峰值输出直流电。

这种电路在实际电子电路中经常应用于电源电路以及其他需要直流电源的电路中。

整流桥电路工作原理整流桥电路是一种常见的电子电路，用于将交流电信号转换为直流电信号。

它由四个二极管组成，可以将输入的交流电信号的负半周转换为正半周，从而实现了对交流电信号的整流作用。

在本文中，我们将详细介绍整流桥电路的工作原理和相关知识。

整流桥电路的基本结构由四个二极管组成，这些二极管被连接成一个桥式结构。

在整流桥电路中，交流电信号的输入端连接到桥式结构的两个对角线上，而输出端则连接到另外两个对角线上。

当输入端的交流电信号为正半周时，其中两个二极管将导通，而另外两个二极管将截止；当输入端的交流电信号为负半周时，另外两个二极管将导通，而其中两个二极管将截止。

这样，整流桥电路就可以实现对交流电信号的整流作用，将其转换为直流电信号输出。

整流桥电路的工作原理可以通过以下几个步骤来解释。

首先，当输入端的交流电信号为正半周时，其中两个二极管将导通。

这时，通过导通的二极管，交流电信号将被导通的二极管分流，而输出端将得到一个正向的直流电信号。

而当输入端的交流电信号为负半周时，另外两个二极管将导通，同样通过导通的二极管，交流电信号将被导通的二极管分流，而输出端将得到一个反向的直流电信号。

通过这样的工作原理，整流桥电路可以将输入的交流电信号转换为直流电信号输出。

整流桥电路的工作原理还可以通过数学公式来描述。

整流桥电路的输出电压可以用以下公式来表示：Vout = Vm - 2 * Vd其中，Vout为输出电压，Vm为输入电压的峰值，Vd为二极管的导通压降。

从这个公式可以看出，整流桥电路的输出电压是输入电压的峰值减去两倍的二极管的导通压降。

这也说明了整流桥电路可以实现对交流电信号的整流作用，将其转换为直流电信号输出。

总之，整流桥电路是一种常见的电子电路，用于将交流电信号转换为直流电信号。

它由四个二极管组成，通过桥式结构实现了对交流电信号的整流作用。

整流桥电路的工作原理可以通过电路结构、工作步骤和数学公式来解释，可以有效地将交流电信号转换为直流电信号输出。

编辑：DD摘要:ASEMI集成整流桥型号KBU810，实力大品牌兼备贴心小细节，接下来我们就一起看一下吧。

KBU810是ASEMI品牌集成整流桥型号当中十分热销的一款，它能够获得这么多的肯定，最重要的还是因为产品兼备大品牌的生产工艺实力和研发生产服务全面的细节。

这也是强元芯ASEMI成为越来越多采购人员心头之好的原因。

集成整流桥型号KBU810参数8A1000V的扁桥KBU810，采用激光打标印字，镭射激光打标，永不褪色，解决油墨丝印易掉色问题，激光打标生产效率高，订货货期短，同时也解决油墨印字货期长、低效率问题，预留定位孔方便安装散热装置；采用台湾波峰GPP芯片，而该芯片具有良好的稳定性及抗冲击能力，保证了KBU810的最大整流电流稳定在8A，最大反向耐压稳定在1000V。

同时采用先进的德国欧达设备检测，提高芯片的一致性和高可靠性。

集成整流桥型号KBU810外形尺寸KBU810这款型号的具体尺寸参数：它的长度为23.2mm，高度为17.3mm，脚间距为5.1mm，脚厚度为6.8mm，脚直径为1.3mm，短脚长度为25.4mm，广泛应用于电子领域，主要应用于LED灯饰整流器，充电器线路板等各种电子设备产品的两只二极管在同时工作,电流的流过的方向由正极分别通过a,c,d,b进入负极，完成一个整流回路，同样的情况在另一时刻，电源的方向变为a端为负极，b端为正极，此时电流的波形图又有了新的变化，如图中所示，同一时刻，bc端和da端两只二极管在工作，电流由正极经过b,c,d,a进入负极，完成一个整流回路。

台湾ASEMI品牌12年专业专注高压整流桥领域,供应高品质性能高压整流桥，行业新旗帜业界新代表，台湾ASEMI高压整流桥，值得您点赞。

编辑：ZZ
常用集成整流桥整流桥负半周电路分析：
T1次级线圈两端的输出电压变化到另一个半周时，次级线圈上端为负半周电压，下端为正半周电压。

次级线圈上端的负半周电压加到VD3正极给VD3反向偏置电压而使之截止，这一电压同时加到VD1负极，给VD1正向偏置电压而使之导通。

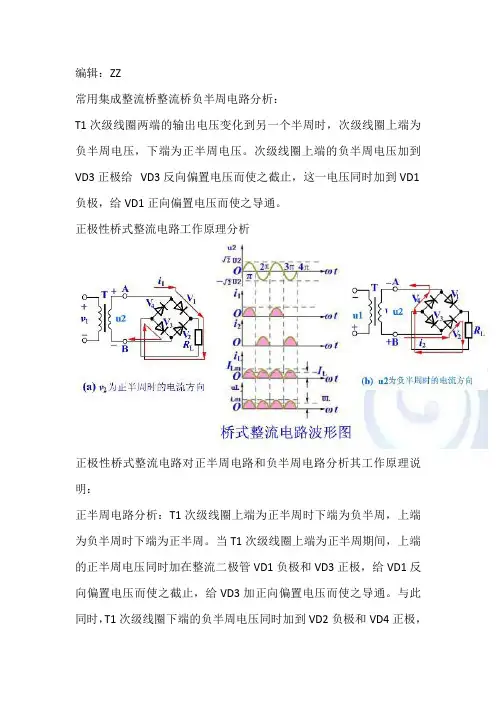

正极性桥式整流电路工作原理分析
正极性桥式整流电路对正半周电路和负半周电路分析其工作原理说明：
正半周电路分析：T1次级线圈上端为正半周时下端为负半周，上端为负半周时下端为正半周。

当T1次级线圈上端为正半周期间，上端的正半周电压同时加在整流二极管VD1负极和VD3正极，给VD1反向偏置电压而使之截止，给VD3加正向偏置电压而使之导通。

与此同时，T1次级线圈下端的负半周电压同时加到VD2负极和VD4正极，
给VD4是反向偏置电压而使之截止，给VD2是正向偏置电压而使之导通。

上述分析可知，T1次级线圈上端为正半周、下端为负半周期间，VD3和VD2同时导通。
