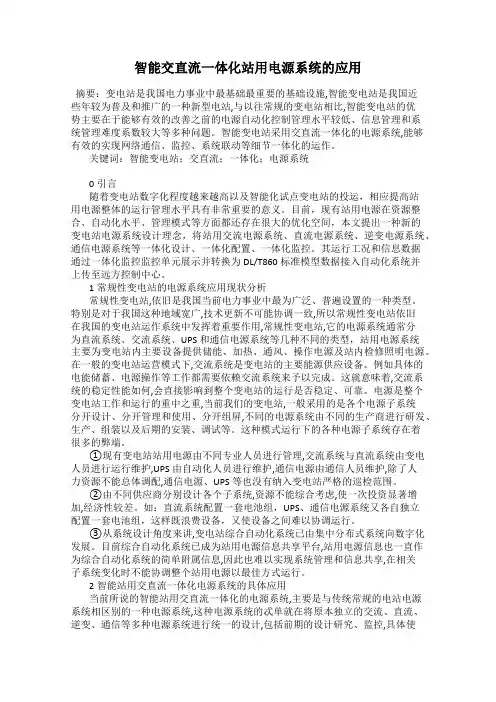

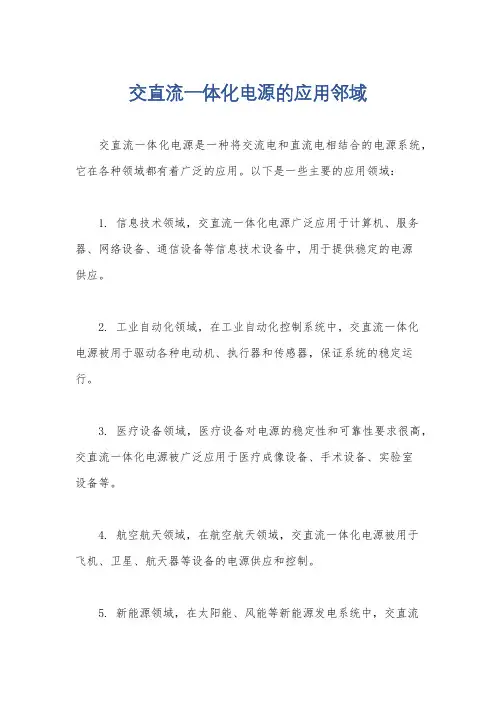

智能交直流一体化站用电源系统的应用
发表时间：2018-08-22T10:35:00.140Z 来源：《电力设备》2018年第14期作者：段宏宇
[导读] 摘要：变电站是我国电力事业中最基础最重要的基础设施,智能变电站是我国近些年较为普及和推广的一种新型电站,与以往常规的变电站相比,智能变电站的优势主要在于能够有效的改善之前的电源自动化控制管理水平较低、信息管理和系统管理难度系数较大等多种问题。智能变电站采用交直流一体化的电源系统,能够有效的实现网络通信、监控、系统联动等细节一体化的运作。
（国网吉林省电力有限公司延边供电公司吉林延边 133000）
摘要：变电站是我国电力事业中最基础最重要的基础设施,智能变电站是我国近些年较为普及和推广的一种新型电站,与以往常规的变电站相比,智能变电站的优势主要在于能够有效的改善之前的电源自动化控制管理水平较低、信息管理和系统管理难度系数较大等多种问题。智能变电站采用交直流一体化的电源系统,能够有效的实现网络通信、监控、系统联动等细节一体化的运作。
关键词：智能变电站；交直流；一体化；电源系统
0引言
随着变电站数字化程度越来越高以及智能化试点变电站的投运，相应提高站用电源整体的运行管理水平具有非常重要的意义。目前，现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，本文提出一种新的变电站电源系统设计理念，将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统等一体化设计、一体化配置、一体化监控。其运行工况和信息数据通过一体化监控监控单元展示并转换为DL/T860标准模型数据接入自动化系统并上传至远方控制中心。
1常规性变电站的电源系统应用现状分析
常规性变电站,依旧是我国当前电力事业中最为广泛、普遍设置的一种类型。特别是对于我国这种地域宽广,技术更新不可能协调一致,所以常规性变电站依旧在我国的变电站运作系统中发挥着重要作用,常规性变电站,它的电源系统通常分为直流系统、交流系统、UPS和通信电源系统等几种不同的类型，站用电源系统主要为变电站内主要设备提供储能、加热、通风、操作电源及站内检修照明电源。在一般的变电站运营模式下,交流系统是变电站的主要能源供应设备。例如具体的电能储蓄、电源操作等工作都需要依赖交流系统来予以完成。这就意味着,交流系统的稳定性能如何,会直接影响到整个变电站的运行是否稳定、可靠。电源是整个变电站工作和运行的重中之重,当前我们的变电站,一般采用的是各个电源子系统分开设计、分开管理和使用、分开组屏,不同的电源系统由不同的生产商进行研发、生产、组装以及后期的安装、调试等。这种模式运行下的各种电源子系统存在着很多的弊端。
①现有变电站站用电源由不同专业人员进行管理,交流系统与直流系统由变电人员进行运行维护,UPS由自动化人员进行维护,通信电源由通信人员维护,除了人力资源不能总体调配,通信电源、UPS等也没有纳入变电站严格的巡检范围。
②由不同供应商分别设计各个子系统,资源不能综合考虑,使一次投资显著增加,经济性较差。如：直流系统配置一套电池组，UPS、通信电源系统又各自独立配置一套电池组，这样既浪费设备，又使设备之间难以协调运行。
③从系统设计角度来讲,变电站综合自动化系统已由集中分布式系统向数字化发展。目前综合自动化系统已成为站用电源信息共享平台,站用电源信息也一直作为综合自动化系统的简单附属信息,因此也难以实现系统管理和信息共享,在相关子系统变化时不能协调整个站用电源以最佳方式运行。
2智能站用交直流一体化电源系统的具体应用
当前所说的智能站用交直流一体化的电源系统,主要是与传统常规的电站电源系统相区别的一种电源系统,这种电源系统的忒单就在将原本独立的交流、直流、逆变、通信等多种电源系统进行统一的设计,包括前期的设计研究、监控,具体使用过程中的安装、调试等都通过统一的信息手段进行规划和管理。使得整个电源系统在使用、配合过程中实现信息监控、能够有效的进行联动,进一步提高变电站运行的安全系数、信息科技系数等多方面的系数总和。
智能站用交直流一体化电源系统的可行性分析：
2.1智能电源系统,作为一种新型的电源技术系统能够,虽然在全国推广的范围有限,但是在已经使用的电站中,大多数都已经成功运行。在智能电源系统中,有一个重要的技术改进就是针对直流核心的充电模块的开关技术进行调整和完善,利用移相谐振软开关提高电路的整体效率,在风冷的情形下自冷结合。同时,进一步加强逆变电源的控制作用,使得逆变电源在能够正常工作时进行交流供电,在交流出现断流以后切换为直流逆变。这样整个电源系统的在直流技术、交流技术的切换与正常运作方面经验相对成熟,在具体的实际应用中风险较小,具有可操作性和可行性。
2.2电源系统的控制管理更为科学,相关的监控设备和系统设置都采用双重化的模式予以配置,这样在故障出现的时候,能够有效的发现问题,并且在一部分装置出现故障时不影响整体装置的继续运行。
2.3整体设计的安全系数相对提高。常规性变电站的一大弊端就是在一个故障出现以后,常常会导致装置的整体运行产生极大的困难,甚至会导致事故的发生。智能电源系统在这一问题上进行了很好的调整与改进,将常规变电站中的走线模式予以调整,将交流和直流完全分开的进行隔离和布控,减少由于电流冲撞而引起的多种事故发生。智能电源这种完全采用直流控制电源装置的模式,使整个系统的安全系数大大增加。
3智能站用交直流一体化电源系统的主要特点
智能站用的一体化电源系统,它的优势和特点主要通过与常规性变电站的对比中得以呈现。
3.1一体化设计
与常规性的变电站相比,一体化设计是智能变电站在整体设计上的一大突破,这种一体性不仅呈现在外观的协调一致上,而且统计的设计安装,减少了组屏数,使整个电源系统更加紧凑和美观。一体化的设计使得整个操作流程更加简单,并且对于后期的维护工作而言提供了更大的便利。
3.2网络化、智能化
智能电源系统的智能性,很大程度上就体现在与电子信息手段和电子信息设备的结合上,智能电源系统同样有几个子系统组成,但是在每个子系统内部通过通信网络进行连接,直接受控于统一的监控系统,这样就使得各个独立分散的子系统通过监控系统有机的结合起来,能够快
锦界北区晶登110KV升压 站工程 交直流一体化电源 技术规范书 陕西西北火电工程设计咨询有限公司 二○一五年九月
一、一般要求 1、交直流一体化电源系统（包括交流电源、直流电源、逆变电源、通信电源）宜由一家供应商提供，统一进行设计、生产、调试、服务。 2、交直流一体化电源系统宜整体使用各种功能模块进行配置，特别是所有进线、出线开关应使用智能开关模块：将开关、传感器、智能电路集成在一个可插拔式机箱模块内。直流绝缘监测功能分散到直流馈线模块内处理。要求模块外部没有二次接线，模块之间没有常规联络电缆，模块对外只有通信接线，以满足变电站上行下达信息传输的核心思想。 3、设置站用电源一体化监控模块，对全站站用电源进行统一管理。 4、取消UPS，使用逆变电源直接挂在变电站直流母线上运行。事故照明电源取自相关逆变电源输出。 5、取消通信蓄电池组配置及通信用充电设备，使用DC/DC模块直接挂在变电站直流母线上运行。 6、站用交流系统采用ATS开关并配置智能设备实现多运行方式自动投切。 7、单体蓄电池监测不宜有跨柜接线，对外只有通信接线，以满足变电站上行下达信息传输的核心思想。 8、操作用直流系统符合国家相关规定。 9、所有站用电源智能模块均采用直流作为装置电源。 二、遵从标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2900.1-1993 电工术语基本术语 GB/T 2900.11-1988 蓄电池名词术语 GB/T 2900.17-1994 电工术语电气继电器 GB/T 2900.32-1992 电工术语电力半导体器件
智能一体化电源系统的特点及应用分析李仕章 发表时间：2019-07-05T14:49:07.790Z 来源：《电力设备》2019年第4期作者：李仕章 [导读] 摘要：伴随着时代的发展和进步，我国的整体科学技术水平及经济水平都在不断提升，智能化技术不断发展。 （深圳供电局有限公司广东深圳 518000） 摘要：伴随着时代的发展和进步，我国的整体科学技术水平及经济水平都在不断提升，智能化技术不断发展。智能一体化电源系统在自动化水平以及资源整合等方面发挥着独特的优势，存在着较大的应用空间。为了满足人们不断发展的需要，变电站已经完全实现了智能化，自动化，其目的就是保障供电的安全可靠程度。伴随着电力运行的进一步发展，对于变电站智能一体化电源系统的研究也越快越深入，提升智能一体化电源系统的技术，实现设备的自动切换，自动启动，保障用电的安全性，相比较传统变电站的电源系统，该种方法更加科学，更加高效。本文首先分析了智能一体化电源系统的基本构成，然后分析了智能一体化电源系统的基本特征。结合实例总结了智能一体化电源系统的应用情况，最后分析了智能一体化电源系统的设计可行性。 关键词：电力；智能一体化；电源系统；特点；应用 1.前言 科学技术水平的不断提升，使得电站运行引进了越来越多的先进技术，特别是智能变电站的建立，对一些新技术的应用也是越来越广泛，在很大程度上提升了供电的安全性，极大的满足了经济发展的需要。常规的变电站使用的电源是由直流，交流，不间断电源，通信电源等几种不同类型的电源组成，在自动化水平提升，资源整合等方面仍然有待于进一步提升和优化，常规的站用电源无法满足新型变电站的发展需要。而智能一体化电源将直流电源，交流电源，不间断电源，通信电源等有机的整合起来，应用前景十分广泛。 2.分析智能一体化电源系统的构成 变电站智能一体化电源系统将直流电源，交流电源，UPS，通信用直流变换电源等有机的整合起来，形成直流电源蓄电池组，监控工作统一完成。智能一体化电源系统从设计，生产，到安装，服务都是由同个厂家完成的。相比较常规站用电源系统，智能一体化电源系统的通信电源直接从两段直流母线拉专用馈线到通信电源柜，然后经过DC/DC转化为通信电源，不需要额外配置蓄电池组，将独立的UPS取消，采用逆变器直接挂于直流母线上。 智能一体化电源系统与一体化健康模块完成整合，实现了各个子系统通信的网络化，监控网络借助以太网接口，综合自动化系统实现通信，通信信息实现共享，系统实现开放。 图一：一体化智能电源系统图 3.智能一体化电源系统的特征 3.1设计一体化 智能一体化电源系统最显著的特征就是设计一体化，一体化的特征表现为屏柜的数量极大减少，系统更加紧凑，外观上看更加协调，并且一体化设计能够实现在同一个监控平台上的对所有交直流电源同时完成监控，不同的设备均按照统一规定将综合自动化系统接入，这样一来就解决了不同厂商提供的设备通信规约存在不兼容的问题。 3.2实现网络化监控 实现了网络化的监控。一体化电源系统的每一个子系统都是借助通信网络连接的，通信管理模块健康器全部采用统一的通信规约建立起信息化的平台，对于子系统实现网络化的监控，保障不同的子系统之间结合的有效性，保障了管理整体的高效性。 3.3实现管理集约化 智能一体化电源系统实现了管理的集约化。整个电源系统只需要由一组专业人员对于全站的电源进行维护即可，所以人力资源的调配难度系数大大降低，节省了人力成本，同一个厂家提供从设计，到生产，安装，后期服务等的工作，问题解决的效率极大提升，减少了采购，协调沟通所带来的成本。 3.4提升了电源管理水平 相比较传统的变电站的电源管理体系，智能一体化电源系统对于站内的电源能够实现更加准确，更加快捷，更加及时的管理，结合系统的不同设置的数据完成报警处理，此外还能够对处理的结果进一步判断，结合不同情况采用站用电和电池管理，输出控制等一系列的操纵，将厂家提供的所有的电源进行统一化的设计，生产，安装，更好的解决所有站用电源的问题，节约了采购协调沟通的成本，促进了电力电源的整体管理水平不断提升。 4.智能一体化电源系统的实际应用分析 下面结合具体的实例，探讨智能一体化电源系统的具体应用情况。例如山东某供电公司的220kv智能变电站投入了一套智能一体化的电源系统，该系统采用了一体化的设计模式，对于常规的占用电源进行了系统的优化和完善，配置了一体化的智能监控器，运行稳定，可靠，实现了既定的目标，有良好的经济效益和社会效益。相比较传统的占用电源系统，智能一体化电源系统将功能，协调，维护等三个方面的工作有机的整合起来，成效显著，主要表现如下。首先从电源的设计源头出发，智能一体化电源系统更加节能，更加经济，更加环保，重复配置的情况减少，从而大大节约了生产成本，维护成本也降低了很多，保障了良好的经济性，比较智能一体化电源系统和常规的
1 引言 站用电源是变电站安全运行的基础，随着变电站综自化程度的越来越高以及大量无人值班站投运，相应提高站用电源整体的运行管理水平具有非常重要意义。笔者认为，站用电源始终需要立足于系统技术来研究和发展，根据实际问题、发展现状提出发展思路。现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，结构紧凑、经济可靠的变电站交直流一体化电源模式具有广阔的应用前景。 2 传统站用电源现状分析 传统变电站站用电源分为交流系统、直流系统、UPS 、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。这种模式存在的主要问题： （1）、站用电源自动化程度不高。由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，系统缺乏综合的分析平台，制约了管理的提升。 （2）、经济性较差。站用电源资源不能综合考虑，使一次投资显著增加。 （3）、安装、服务协调较难。各个供应商由于利益的差异使安装、服务协调困难，远不如站用交直流电源一体化的“交钥匙工程”模式顺畅。 （4）、运行维护不方便。站用电源分配不同专业人员进行管理：交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护，人力资源不能总体调配，通信电源、UPS等也没有纳入变电严格的巡检范围，可靠性得不到保障。 3 变电站交直流一体化电源的解决方案 变电站站用交直流一体化电源系统是使用系统技术，针对变电站站用交流、直流、逆变、通信电源整体，根据实际问题、发展现状提出解决方案的站用电源系统。 目前有关生产研发厂家已提出三代产品，分别是： （1）、智能型站用电源交直流一体化系统 主要实现：

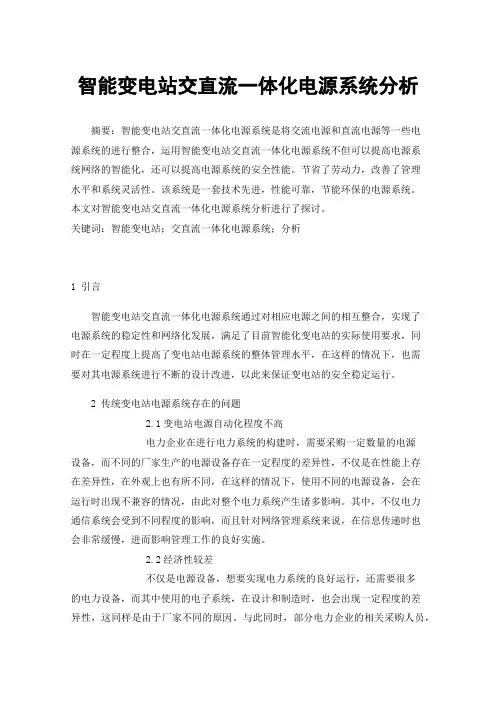

智能变电站交直流一体化电源系统的研究与应用 伴随着我国科技水平的发展，智能技术被广泛应用在各个领域中。交直流电源智能化运行是通过整合交、直流电源实现的，为供电用电的一体化提供了解决方案，能有效地提高运行的稳定安全性，从而提高了变电站电源管理能力。而交直流一体化电源系统具有集成度高、管理简便等优势，可集中监控和管理多套电源系统，提高了多套站用电源系统蓄电池组的共享性，随着交直流一体化电源系统方案的广泛应用，其所存在的问题急需从根本上进行解决（包括标准化程度不高、各品牌间的兼容性差等）。为确保变电站的可靠运行，提出全模块化电源系统方案，以期提高维护效率并降低维护成本，为提高交直流一体化电源系统的标准化程度提供参考。 标签：智能变电站;交直流一体化;电源系统;研究;应用 引言 变电站内部供电系统的稳定运行是供电可靠的前提。近年来，随着互联网与自动化技术的发展，数字化与智能化设备被大量的应用于变电站中，为提高电源管理的可靠性具有积极的意义。传统变电站电源系统由直流部分、交流部分、UPS、通信系统等构成。各个子系统的设计制造到现场的安装调试由不同的生产厂家对应负责，后期运行维护也由相应的专业人员负责检修。随着智能变电站系统的成熟发展，较多智能变电站在投运后逐步提出了交直流一体化电源设计。在智能变电站设计运行中，将传统变电站各个子系统实现统一化设计、统一化安装配置、统一化监测控制。采用直流变换器直接接入直流母线代替了通信蓄电池组，应用智能终端，合并单元等装置，采用庞大的交换机组。因此，改变传统变电站的不足，使智能变电站的电源更加可靠、合理。此外，技术更加先进，减少人力资源投入，实现自动化设计具有现代化的意义。 1智能变电站交直流一体化电源系统现状 常规变电站中分散设计电源系统逐渐被淘汰，新诞生的智能变电站交直流一体化电源系统得到了广泛应用，很大程度上方便了变电站的使用与管理。现下，有关智能变电站交直流一体化电源系统的研究包含： （1）如何可靠且稳定的将智能站交流电源启动切换实现的问题; （2）电力专用逆变电源产生能够影响负载设备的一些干扰，如被电气隔离的电源直流、交流输出与输入或动态瞬变、杂讯干扰等。同时，旁路控制逻辑维修中，任意运行状态下的不间断电源得以在维修旁路开关闭合下而连续供电且不会遭受影响的问题; （3）交直流变换电源模块、高频开关电源自主稳流、均流及稳压方面，同时整机效率、电网冲击、浪涌彻底消除及抗干扰能力，开机软启动问题等;
1、站用直流电源系统运维细则 新安装的阀控密封蓄电池组，应进行全核对性放电试验，以后每隔两年进行一次核对性放电试验。 运行四年以上的蓄电池组，每年需进行一次核对性放电试验。 每月至少进行1次单体蓄电池电压测量，每年至少进行1次蓄电池内阻测试。蓄电池内阻测试、核对性放电是检验蓄电池性能的有效方式之一。 2、运维过程中存在的问题 1)电压测量需手动进行，效率低 传统电源系统蓄电池状态监测功能不全面，电压监测精度不足，且无法有效反映蓄电池的真实运行工况，无报表导出功能，运维工作人员需每月一次进行手动
电压测量。 电压测量至少需两人进行，每组电池电压测量耗时20分钟，每天只能测量4-5个站点，测量数据整理工作繁琐。 2)传统直流电源无内阻测试功能，需运维工作人员使用移动设备手动测量，效率低、数据偏差大，甚至可能造成短路事故 内阻测量至少需两人进行，每组电池内阻测量耗时30分钟，每天只能测量2-3个站点。 内阻测量需要专业人员细致操作，测量表笔与电池的接触力度和测量位置都会导致测量结果偏差较大，档位不正确还可能造成设备烧毁、电池短路。 3)传统电源系统无有效的蓄电池核容维护功能，需依赖移动维护设备人工核容，接线繁多、设备数量多重量大、操作复杂，容易造成短路、触电或设备烧毁事故，风险性大。 移动式维护设备现场准备工作耗时约1小时，接线完成后，现场接线杂乱，给巡视工作带来安全隐患，经过长达10小时的人工核容后需再次拆除维护设备恢复现场。 3、半容量自动核对放电 十八项反措要求：站用直流电源系统运行时，禁止蓄电池组脱离直流母线。110kV及以下电压等级变电站直流电源系统以单电单充配置为主，有两种自动核容方式：
智能移动一体化电源系统的研制宋光辉 发表时间：2017-11-30T09:04:01.447Z 来源：《电力设备》2017年第21期作者：宋光辉辛向君陈学海栾茜 [导读] 摘要：目前，国内的直流电源车生产厂家是将发电机、蓄电池、充电装置、馈电开关等电源装置装配到封闭的柜体内，再将柜体固定到卡车地盘上，结构与应急交流电源车相似。 （国网烟台供电公司山东烟台 264000） 摘要：目前，国内的直流电源车生产厂家是将发电机、蓄电池、充电装置、馈电开关等电源装置装配到封闭的柜体内，再将柜体固定到卡车地盘上，结构与应急交流电源车相似。国外公司目前没有相关的产品和技术，需要进行智能移动一体化电源系统的研制。 关键词：智能移动；一体化电源；研制 1研制的背景 变电站直流充电设备或蓄电池出现故障时，将会影响站内保护系统的正常工作。主要是电池生产装配时，不当焊接造成的。比如虚焊、假焊，电池经一段时间的运行后，就出现了开路现象。这种情况比较恶劣，一旦充电设备再出现异常，整个变电站将会失去直流供电，因此这种情况，工作维修人员必须第一时间赶到现场，如果是一节出现开路可以将此节短接，如果是2节以上必须马上更换蓄电池组，所以备用电池在该种情况下非常重要。对于只有一组电池的变电站，在更换充电设备或电池组时，为保证变电站的安全运行，必须使用备用直流电源。雷击、暴风雪等不可抗力因素或者是站用变压器、交流配电屏等出现问题将会导致站用电源的消失，蓄电池在满容量下一般能持续供电的时间不会超过20小时，因此要及时处理。提供必要的应急直流供电设备显得非常重要。 2.研制的目的 直流电源车的关键技术问题是蓄电池快速充电，而常规的阀控式铅酸蓄电池充电速度很慢，需要10个小时之多，所以必须采用可以快速充电的蓄电池，卷绕式蓄电池或者锂电池是首选之列； 要解决蓄电池的可靠性问题，常规的蓄电池的串联供电方式必须改变，多组24V/12V蓄电池经过升压变换器后再并联的方式可以解决单节蓄电池开路或容量降低而造成整组蓄电池正常供电问题； 直流电源车大部分时间是处于在静置状态，应急使用的时间较少，所以电源车的状态记录及维护很重要，电源车状态记录和维护提示报警（微信、短信提示，电话通知方式）是区别于变电站直流系统的特别之处； 直流电源车防水、防尘、减震设计以及车载交流发电机静音设计是影响直流电源车质量和安全运行的重要因素，也是区别于站用直流电源设备的不同之处。 3.关键技术的研究 3.1蓄电池快充技术 20世纪80年代以来，美国产螺旋式卷绕蓄电池一直以超级启动电流，强大的抗震能力，以及卓越的高低温性能和超强的循环使用寿命而收到广大车迷的追逐，BMW，奔驰，JEEP等高端车型一直以螺旋式卷绕蓄电池为标配的电池.该电池采用的螺旋结构专利为1973年生效，2003年正式年满失效.但是因为其生产工艺以及配方的问题，全世界几乎很少有厂家可以生产类似的产品，而该电池的特点是：拥有卓越的高低温性能，可在-55℃~75℃下工作，-55℃下可正常启动放电充电，高温80℃时电池不变形不鼓胀，更不会有爆炸的危险.充电非常迅速：40分钟内可充入95%以上的电量，当您的电池电量在使用绞盘或者音/视频系统而耗尽的时候，能快速充满电，满足您的再次使用需求.超长寿命，浮充设计寿命10年，启动次数最少可达到15000次.结构坚固，抗震性强，至少能承受4G（33HZ）震动12小时以及6G震动4小时，是普通电池是4倍，根统计电池失效的主要原因之一就是震动.电池无游离电解液，可向任意方向放置工作，由于内部结构为螺旋式，并且硫酸全部被电池隔板吸附，所以电池内部没有流动的液体，即使倒置工作也不会漏液.超强的高倍率放电能力，启动电流是传统电池的三倍，极高的耐小电流深放电能力.存放2年仍有启动电量，相对普通电池每三个月就必须充电来说，卷绕电池则让您省心得多. 卷绕式蓄电池无与伦比的性能成为移动电源车蓄电池的首选，快速充电性特性及抗震性是我们这个课题特别看重的两个特点。 蓄电池充电升压并联模块。为了克服蓄电池串联带来的固有隐患问题，本课题将18节蓄电池串联（36V）作为1组，108节蓄电池总共分为6组，每组电池有自己的充电和升压装置，36V（或48V）电压通过升压模块升压到220V直流，这样的一组单元，我们称之为智能电池组件，同样的6个电池并联作为系统的合闸母线，这样一节或者多节蓄电池故障引起的故障问题就大大减少了，。 4.对项目的检测 智能辅助系统为电池及功率系统创造稳定、安全和可靠的运行环境，并具备紧急状态下的报警和处理能力。智能管理装置包含 3 个功能模块：运行状态估计、故障分析处理、运行模式控制。微网智能终端保护装置采集开关状态信息并上报给智能管理装置，智能管理装置的运行状态估计模块分析出当前微网的运行方式，并下发给智能终端保护装置，智能终端保护装置自适应地切换到合适的保护配置；当微网内发生故障时，智能终端保护装置上报故障信息，智能管理装置中的故障分析处理模块通过对不同故障信息的分析，确定故障区域，并向故障涉及的智能终端保护装置下发跳闸命令，隔离故障；运行模式控制模块负责微网在并网转孤岛或孤岛转并网时，对并网联络开关及分布式电源的控制。硬件功能单元一般有温湿度烟雾监测、温湿度自动控制、手/自动一体新型消防灭火、数字化网络视频监控及门禁、断电应急照明及声光报警、安全接地网络及防雷等。智能辅助系统的功能目标是进行智能化自动管理，实现无人值守。 5. 结语 移动箱式电源系统具有集成度高、占地少、灵活性强、便于安装和移动等优点。可配合风光发电并网使用，有效弥补新能源的随机性、间歇性和不稳定性，改善电能质量，协助电网调峰，提高电网稳定性；接入配电网末端，有效提高供配电能力，实现动静态电网支
2010年第05期（总第120期） 沿海企业与科技 COASTAL ENTERPRISES AND SCIENCE&TECHNOLOGY NO.05,2010 （Cumulatively NO.120）变电站一体化电源分析 李昭桦 ［摘要］文章针对变电站站用直流系统和通信系统共享使用统一的蓄电池组的一体化电源方案进行深入分析，提出一体化电源在实现过程中需要注意的关键问题—— —接地和蓄电池组后备时间，并给出解决措施的建议。 ［关键词］变电站；电力；站用直流系统；通信电源；一体化 ［作者简介］李昭桦，广东省电力设计研究院工程师，研究方向：电力系统通信设计，广东广州，510663 ［中图分类号］TM63［文献标识码］A［文章编号］1007-7723（2010）05-0139-0003 一、引言 变电站内的站用直流系统和通信电源系统均 配置有蓄电池组，其维护分别由电气和通信两个 专业负责。变电站一体化电源典型方案是取消通 信电源的蓄电池组，将站内直流电源系统、通信用 直流变换电源（DC/DC）组合为一体，共享使用站用 直流系统的蓄电池组，并统一集中监控的成套设 备。该组合方式是以直流操作电源为核心，通信用 直流变换电源DC/DC由直流输入变换为直流输出 的电源装置，输出特性满足通信电源的要求。它与 直流操作电源的充电装置和蓄电池组相配合，为 电站的通信设备提供电源，可以减少蓄电池组的 重复配置，提高电力通信的运维效率，节约人力维 护成本。 二、站用直流系统和通信电源 变电站直流系统由交流输入、充电装置、馈电 屏、蓄电池组、监控单元（含馈线状态监测单元）、 电压监测、绝缘监察（含接地选线）、硅降压回路、蓄电池管理单元、直流馈线网络等组成。站用直流系统作为变电站控制负荷和部分重要直流动力负荷的电源，主要任务就是给继电保护、开关合分及控制系统、信号系统、自动装置等提供可靠的直流电源，它在变电站中是一个独立的电源，不受交流的影响，在全厂或全所失电的情况下，仍能保证控制信号、保护、自动装置等电源及事故处理工作。站用直流系统采用不接地方式，典型的直流系统原理图如图1所示。 通信设备的直流供电系统由交流配电屏（可选）、高频开关电源、蓄电池、直流配电屏等部分组成，通信电源的连接如图2所示。 三、一体化电源的关键问题和解决措施 站用直流系统为不接地系统，通信电源为接 地系统。一体化电源如何接地，这是技术上需要解决的问题。站用直流系统和通信电源的蓄电池组后备时间的规定标准不同，一体化电源的蓄电池组后备时间遵循哪个标准，需要从管理和规章来分析。本文就这两个关键问题展开分析，提出解决的建议方案。 （一）接地问题的解决 1.站用直流系统接地 当前全国变电站直流系统具有统一的规范（DL-T5044-2004）《电力工程直流系统设计技术规程》[1]指导，直流电源系统采用不接地方式。站用直流系统为不接地系统，直流系统发生一点接地，不会产生短路电流，亦可继续运行；但是必须及时查找接地点并尽快消除接地故障，否则当发生另一点接地时，就有可能引起信号装置、继电保护及自 图2通信电源连接示意图 图1站用直流系统原理图 139
关于变电站交直流一体化电源解决方案的 探讨 背景及现状 1、背景 电力系统中变电站内的操作电源是保证变电站控制、信号、保护、自动装置可靠运行的保障，变目前隆化分公司变电站一般配置三套各自独立的操作电源系统，即直流操作电源、通信电源、交流不间断电源（UPS），每套电源系统单独配置蓄电池组和监控管理系统。为控制、信号、保护、自动装置以及操作机构等供电的直流电源系统，通常称为直流操作电源。为微机、载波、消防等设备供电的交流电源系统，通常称为交流操作电源；为交换机、光端机、远动等通信设备供电的直流电源系统，则称为通讯电源。 2、现状 1、2、1直流操作电源 直流操作电源室站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制、保护、自动装置等控制负荷和各类直流电动机、断路器合闸机构等动力负荷的电源。直流操作电源系统电源一般选择220V或110V,采用不接地方式。隆化分公司现有35千伏变电站均装设1组蓄电池及1套充电装置，采用单母线接线。 1、2.2通信电源 通信电源提供给变电站载波机、光端机等通信设备及保护复用设备电源。系统电压为48V，采用正接地方式。 1、2.3交流不间断电源 交流不间断电源在变电站中UPS主要是给不允许短时停电的计算机监控设备供
电，可靠性及稳定性较高，一般均采用一主一备串联运行方式，即正常时由主机供电，主机故障时，从机自动投入。UPS正常由交流电源供电，当交流电源消失或整流器、逆变器等元件故障，则由自带的蓄电池向逆变器供电。 隆化分公司现有变电站16座，各变电站内均配有UPS电源，由于其内置的蓄电池组容量小且没有专业的维护措施，因此造成蓄电池容量不足或损坏而无法满足自动化的要求。 1、2.4独立操作电源存在的问题 无法综合优化资源，各自独立的操作电源系统重复配置蓄电池组，使一次投资增加。 分散布置的设备增加了日常运行维护工作。 各操作电源系统的由于不同的厂家使安装、服务等协调困难。 分公司各操作电源维护班组无法统一管理。 智能一体化电源系统解决方案 2、1系统综述 基于以上各独立操作电源的现状及存在的问题，我们与有关厂家咨询提出智能一体化电源系统的解决方案，优化系统资源。智能一体化电源系统采用分层分布结构，各功能测控模块采用一体化设计、一体化配置，各功能测控模块运行状况和信息数据采用（IEC61850）标准建模并接入信息一体化平台。实行智能一体化电源各子单元分散测控和几种管理，实现对智能一体化电源系统运行状态信息的实时监测。 智能一体化电源系统应能够为全站交直流设备提供安全、可靠的工作电源，包括：380V/220V交流电源、DC220V或DC110V直流电源和DC48V通信用直

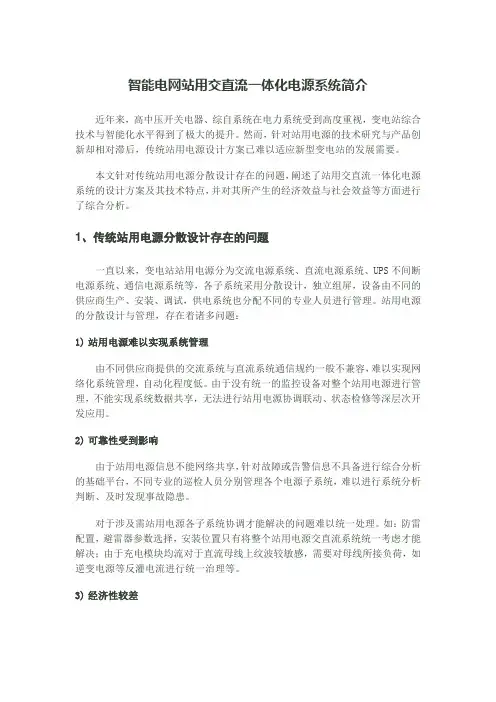

智能电网站用交直流一体化电源系统简介 近年来，高中压开关电器、综自系统在电力系统受到高度重视，变电站综合技术与智能化水平得到了极大的提升。然而，针对站用电源的技术研究与产品创新却相对滞后，传统站用电源设计方案已难以适应新型变电站的发展需要。 本文针对传统站用电源分散设计存在的问题，阐述了站用交直流一体化电源系统的设计方案及其技术特点，并对其所产生的经济效益与社会效益等方面进行了综合分析。 1、传统站用电源分散设计存在的问题 一直以来，变电站站用电源分为交流电源系统、直流电源系统、UPS不间断电源系统、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。站用电源的分散设计与管理，存在着诸多问题： 1)站用电源难以实现系统管理 由不同供应商提供的交流系统与直流系统通信规约一般不兼容，难以实现网络化系统管理，自动化程度低。由于没有统一的监控设备对整个站用电源进行管理，不能实现系统数据共享，无法进行站用电源协调联动、状态检修等深层次开发应用。 2)可靠性受到影响 由于站用电源信息不能网络共享，针对故障或告警信息不具备进行综合分析的基础平台，不同专业的巡检人员分别管理各个电源子系统，难以进行系统分析判断、及时发现事故隐患。 对于涉及需站用电源各子系统协调才能解决的问题难以统一处理。如：防雷配置，避雷器参数选择，安装位置只有将整个站用电源交直流系统统一考虑才能解决；由于充电模块均流对于直流母线上纹波较敏感，需要对母线所接负荷，如逆变电源等反灌电流进行统一治理等。 3)经济性较差
