交直流一体化电源的研究【摘要】本文从设交直流一体化电源系统的优越性出发，系统阐述了变电站传统站用电源现存问题以及解决方法，最后研究了交直流一体化电源诊断与监测系统关键技术实现。
【关键词】交直流，一体化，电源一、前言交直流一体化电源的研究是施工中质量保证的基础性工作，对交直流一体化电源的研究是人们不容忽视的重点。
只有将技术融入到实际的工作中，才能不断提高技能和技术管理水平，有效促进工作的持续发展。
二、交直流一体化电源系统的优越性1、可靠性方面交直流一体化电源系统采用的高频开关电源技术，安全方便，从设计上杜绝了个别装置故障对整体运行发生的影响；逆变模块直接接在直流线的母线上，取消原来的逆变电源蓄电池，这样能够监控保护设备，并且能够提供不间断交流电源。
2、工程管理方面交直流一体化电源系统不需要太多的供货厂商，一个厂家就可以完成设备生产以及现场安装调试工作，只需要一种规约，省去了规约的转换，装置内部连线统一由厂家通过成套装置小母线连接，减少了外部连接电缆，在安装上和调试上都方便了许多，更方便运行维护。
3、运行维护方面交直流一体化电源系统集中，是一体化监控，只需要一个专业维护，就可以将直流系统、交流系统、通信电源、逆变模块纳入设备中，集监控，网络化一体，使得目标集中，提高了系统的管理水平。
通过图形界面显示，在一个位置之上可以对全部电源系统的运行状况进行浏览，操作具有很大的便利性。
4、经济性方面所有资源的统一配置，一体化电池组、一体化监控器、统一的运行维护操作使得一体化电源设备比传统的电源模式更加具备经济优势，在设备配置、安装、维护以及人员开支的费用上节省了不少资金。
在交直流一体化电源系统当中实现了有效的资源共享。
而在资源共享的环境之下，可以更加从容的进行组屏，减少了组屏的数量，有效的节约了占地空间。
在一套系统中，可以对采购以及施工的协调进行有效的简化，并且在总投资方面也能进行减少，降低了总维护的费用。
三、变电站传统站用电源现存问题分析1、站用电源自动化程度不高由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，自动化程度低，缺乏统一的系统管理平台，制约了管理水平的提升。
智能电网站用交直流一体化电源系统简介1. 智能电网简介随着能源需求的不断增长，气候变化和环境保护成为了全球范围内的重要话题。
为了应对这一挑战，各国政府纷纷推出清洁能源政策，积极发展可再生能源。
智能电网，即智慧电网，是一种新型电网，是将传统电网与信息通信技术结合而成的新型电网系统。
智能电网具有电力系统的安全、可靠、高效和经济性，同时还具备灵活性、可持续性和互联性等特点，可以在更大范围内高效地传输和分配可再生能源。
2. 交直流电源简介传统的电网供电系统采用交流电源，而大部分清洁能源设备则采用直流电源。
交直流一体化电源系统是将直流电源和交流电源集成在一个系统中，可以实现在不同的电压、电流和功率下，对清洁能源设备进行稳定的供电。
3. 智能电网站用交直流一体化电源系统智能电网站用交直流一体化电源系统是将智能电网和交直流一体化电源系统结合起来的新型电力供应设备。
它不仅可以满足现代社会对清洁能源的需求，而且可以提高电力系统的可靠性和经济性，兼顾清洁与高效。
智能电网站用交直流一体化电源系统的设计理念是提供稳定可靠的电力供应，将清洁能源与传统电网联系起来。
在智能电网站，电力系统是通过网络来控制和监测的，这样就可以更加智能化地管理电力系统。
同时，交直流一体化电源系统中的控制器可以根据需要实时调整电流、电压和功率等参数，从而实现对设备的智能化管理。
4. 智能电网站用交直流一体化电源系统的优势智能电网站用交直流一体化电源系统具有以下优势：1. 提高清洁能源的利用效率交直流一体化电源系统可以将直流电转化成交流电供应给电网，同时也可以将电网的交流电转换成直流电供应给清洁能源设备。
这种方式可以使清洁能源设备的效率得到提高，减少能源浪费。
2. 提高电力系统的可靠性和经济性智能电网站用交直流一体化电源系统可以实现对设备的智能化管理，从而提高设备的可靠性和经济性。
同时，该系统的设计还可以防止电网崩溃和电力故障，保证电力系统的安全和稳定运行。
智能变电站自动化系统一体化技术探讨随着科学技术的不断发展和变革，电力行业也在不断迭代更新，智能变电站自动化系统一体化技术成为了电力行业的发展趋势。
智能变电站自动化系统一体化技术是指将智能化技术与现代自动化技术相结合，实现对变电站设备、线路和系统的智能化管理和控制。
本文将就智能变电站自动化系统一体化技术进行探讨，以期为相关领域的研究和实践提供一定的理论和实践指导。
一、智能变电站自动化系统的概念及特点智能变电站自动化系统是以智能化技术为依托，结合现代自动化技术，对变电站的各个方面进行监控、管理和控制的系统。
其主要包括以下几个方面的特点：1. 数据集成：智能变电站自动化系统可以对变电站的各个设备、线路等进行数据采集和集成，实现对变电站全面数据的获取和整合。
2. 智能决策：通过对数据的分析和处理，智能变电站自动化系统可以实现智能决策，对变电站设备的运行状态进行智能化管理和控制。
3. 远程监控：智能变电站自动化系统可以实现对变电站设备的远程监控，不需要人员现场操作，可以实现对变电站的远程管理。
4. 自动化控制：智能变电站自动化系统可以实现对变电站设备的自动化控制，根据实际情况进行自动调控。
在智能变电站自动化系统一体化技术的研究和实践中，国内外学术界和工程领域已经积累了不少经验和成果。
在国外，比较典型的应用案例有美国、德国等发达国家的一些变电站采用了智能变电站自动化系统一体化技术，取得了一定的成效。
在国内，也有一些变电站开始尝试应用智能变电站自动化系统一体化技术，推动了这一技术的发展。
智能变电站自动化系统一体化技术的研究和实践，面临着一些关键技术和挑战。
最主要的包括以下几个方面：3. 远程监控与控制技术：远程监控和控制是智能变电站自动化系统的重要功能，如何通过网络技术实现远程对变电站设备的监控和控制，是一个技术上的挑战。
4. 安全可靠性技术：智能变电站自动化系统一体化技术的安全可靠性是一个重要的问题，如何确保系统的安全稳定运行，是一个需要重视的方面。

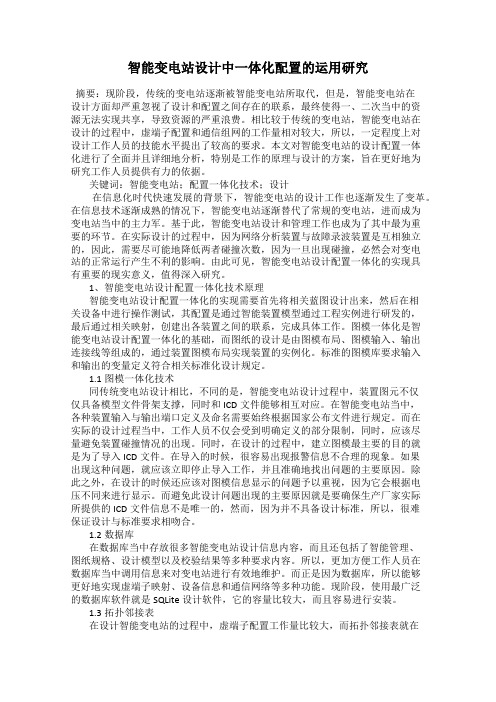

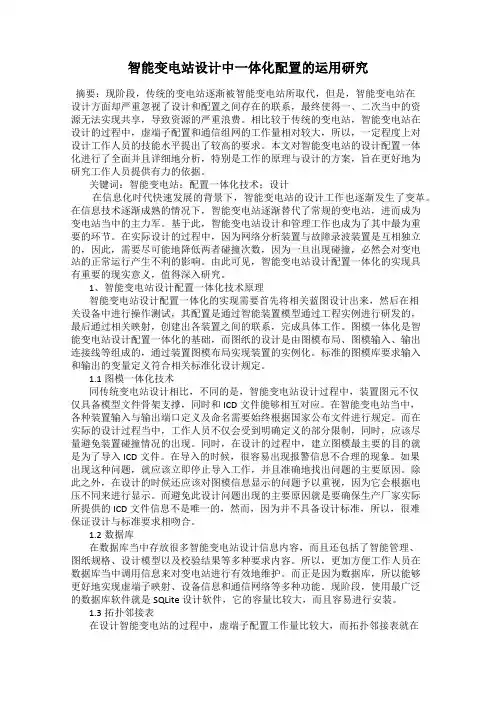

智能变电站设计中一体化配置的运用研究摘要：现阶段，传统的变电站逐渐被智能变电站所取代，但是，智能变电站在设计方面却严重忽视了设计和配置之间存在的联系，最终使得一、二次当中的资源无法实现共享，导致资源的严重浪费。
相比较于传统的变电站，智能变电站在设计的过程中，虚端子配置和通信组网的工作量相对较大，所以，一定程度上对设计工作人员的技能水平提出了较高的要求。
本文对智能变电站的设计配置一体化进行了全面并且详细地分析，特别是工作的原理与设计的方案，旨在更好地为研究工作人员提供有力的依据。
关键词：智能变电站；配置一体化技术；设计在信息化时代快速发展的背景下，智能变电站的设计工作也逐渐发生了变革。
在信息技术逐渐成熟的情况下，智能变电站逐渐替代了常规的变电站，进而成为变电站当中的主力军。
基于此，智能变电站设计和管理工作也成为了其中最为重要的环节。
在实际设计的过程中，因为网络分析装置与故障录波装置是互相独立的，因此，需要尽可能地降低两者碰撞次数，因为一旦出现碰撞，必然会对变电站的正常运行产生不利的影响。
由此可见，智能变电站设计配置一体化的实现具有重要的现实意义，值得深入研究。
1、智能变电站设计配置一体化技术原理智能变电站设计配置一体化的实现需要首先将相关蓝图设计出来，然后在相关设备中进行操作测试，其配置是通过智能装置模型通过工程实例进行研发的，最后通过相关映射，创建出各装置之间的联系，完成具体工作。
图模一体化是智能变电站设计配置一体化的基础，而图纸的设计是由图模布局、图模输入、输出连接线等组成的，通过装置图模布局实现装置的实例化。
标准的图模库要求输入和输出的变量定义符合相关标准化设计规定。
1.1图模一体化技术同传统变电站设计相比，不同的是，智能变电站设计过程中，装置图元不仅仅具备模型文件骨架支撑，同时和ICD文件能够相互对应。
在智能变电站当中，各种装置输入与输出端口定义及命名需要始终根据国家公布文件进行规定。
而在实际的设计过程当中，工作人员不仅会受到明确定义的部分限制，同时，应该尽量避免装置碰撞情况的出现。
智能变电站交直流一体化电源系统分析摘要：随着现代科学技术进步与发展，电站运行也引进了现代技术，特别是随着我国智能变电站的建立，对一些新技术应用也越来越广泛，全面提升了供电用电安全稳定性，保证了经济建设与发展需求。
智能变电站中使用交直流一体化电源系统，这类系统能够充分保证变电站运行，使变电站电源更加安全，这项技术运行的原理主要是将交流电源和直流电源等进行系统整合，形成协调统一的运行，使传统电源得到了交直流一体化运行，保证了电源系统更加科学可靠，此项技术的应用，大大提高了变电站运行效率，极大的推动了变电站工作效能，使各个环节运行更加稳定安全。
交直流系统主要是在传统变电站电源基础上实现的技术提升，保证了电源系统运行起来更安全，可以说，这种新型技术完全提高了传统变电站电源设计原理理念，是现代最为先进的创新型技术之一，使电源形式更新颖、结构更合理、技术更先进、运行更方便、维护更精准。
关键词：智能变电站；一体化电源；研究与应用引言在不断上升，平时的工作和日常生活都离不开用电，电能已经成为人们赖以生存的能源之一。
因此，国家现在对变电站的运行管理工作给予了高度的重视。
为了能让变电站拥有良好的电能运输能力，进行更好的服务，现需要逐步实现智能变电站的发展，并不断地设计交直流一体化电源系统，致力于实现电源系统的安全性、稳定性和可靠性[1]。
1智能变电站交直流一体化电源系统现状传统变电站使用的电源供应不稳定，电源中断问题严重，只有全面解决好供电稳定问题，才能保证电能质量提升服务层次，满足区域经济建设与发展。
随着技术的发展与进步，传统常规变电站所使用的分散设计电源系统已经不适应现代社会发展，通过几年的不断更新，现代化智能变电站交直流一体化电源系统已在智能电站领域实现了全面铺开，交直流一体化电源系统成为当前应用最为普遍的电源系统，大大提高了电力质量，保证了供电用电安全。
智能变电站交直流一体化电源系统涉及到的内容较广泛，当前，随着研究与应用的推广，在内容上有了更加广泛的拓展[2]。
变电站交直流一体化电源系统的设计与应用探讨随着能源转型和电力系统的升级，变电站的功能和要求也在不断提高。
传统的变电站电源系统采用交流供电的方式，但是随着直流电的优势日益凸显，交直流一体化电源系统开始逐渐被广泛应用。
本文将探讨变电站交直流一体化电源系统的设计与应用。
一、交直流一体化电源系统的设计原理交直流一体化电源系统是将交流电源和直流电源结合到一个系统中，实现统一的电能转换和分配。
其设计原理主要包括以下几个方面：1. 交流电源部分交流电源部分主要包括变压器、开关电源等设备，用于将高压输电线路上的交流电转换为中压或低压的交流电，以满足变电站内部设备的供电需求。
2. 直流电源部分直流电源部分则包括整流器、逆变器、储能设备等，用于将交流电源转换为稳定的直流电，同时利用储能设备对电能进行储存，以应对突发的负荷变化。
3. 电能管理系统电能管理系统是整个交直流一体化电源系统的核心部分，通过监测、控制和管理各个电源设备，实现对电能的高效转换和分配，提高电能利用率和系统的稳定性。
交直流一体化电源系统主要适用于以下几个方面的变电站：1. 新能源接入变电站随着可再生能源的大规模接入电网，变电站需要具备更加灵活和高效的电源系统，以应对不稳定的新能源发电特点。
交直流一体化电源系统可以将不同形式的电能进行高效转换和管理，适合于新能源接入变电站的电源需求。
2. 大型工业厂区变电站大型工业厂区对电能的稳定性和可靠性要求较高，传统的交流电源系统往往难以满足这些需求。
而交直流一体化电源系统能够提供更加稳定和可靠的电能转换和分配，适合于大型工业厂区变电站的电源需求。
交直流一体化电源系统相比传统的交流电源系统具有以下几个明显的优势：2. 灵活可靠交直流一体化电源系统能够根据不同的负荷需求和电源情况自动调整电能的转换和分配，具有更强的灵活性和可靠性。
3. 节能环保由于交直流一体化电源系统能够更加高效地利用电能并减少能量转换过程中的能量损耗，能够降低电能的浪费和减少对环境的影响。
智能变电站交直流一体化电源系统的研究与应用
伴随着我国科技水平的发展，智能技术被广泛应用在各个领域中。
交直流电源智能化运行是通过整合交、直流电源实现的，为供电用电的一体化提供了解决方案，能有效地提高运行的稳定安全性，从而提高了变电站电源管理能力。
而交直流一体化电源系统具有集成度高、管理简便等优势，可集中监控和管理多套电源系统，提高了多套站用电源系统蓄电池组的共享性，随着交直流一体化电源系统方案的广泛应用，其所存在的问题急需从根本上进行解决（包括标准化程度不高、各品牌间的兼容性差等）。
为确保变电站的可靠运行，提出全模块化电源系统方案，以期提高维护效率并降低维护成本，为提高交直流一体化电源系统的标准化程度提供参考。
标签：智能变电站;交直流一体化;电源系统;研究;应用
引言
变电站内部供电系统的稳定运行是供电可靠的前提。
近年来，随着互联网与自动化技术的发展，数字化与智能化设备被大量的应用于变电站中，为提高电源管理的可靠性具有积极的意义。
传统变电站电源系统由直流部分、交流部分、UPS、通信系统等构成。
各个子系统的设计制造到现场的安装调试由不同的生产厂家对应负责，后期运行维护也由相应的专业人员负责检修。
随着智能变电站系统的成熟发展，较多智能变电站在投运后逐步提出了交直流一体化电源设计。
在智能变电站设计运行中，将传统变电站各个子系统实现统一化设计、统一化安装配置、统一化监测控制。
采用直流变换器直接接入直流母线代替了通信蓄电池组，应用智能终端，合并单元等装置，采用庞大的交换机组。
因此，改变传统变电站的不足，使智能变电站的电源更加可靠、合理。
此外，技术更加先进，减少人力资源投入，实现自动化设计具有现代化的意义。
1智能变电站交直流一体化电源系统现状
常规变电站中分散设计电源系统逐渐被淘汰，新诞生的智能变电站交直流一体化电源系统得到了广泛应用，很大程度上方便了变电站的使用与管理。
现下，有关智能变电站交直流一体化电源系统的研究包含：
（1）如何可靠且稳定的将智能站交流电源启动切换实现的问题;
（2）电力专用逆变电源产生能够影响负载设备的一些干扰，如被电气隔离的电源直流、交流输出与输入或动态瞬变、杂讯干扰等。
同时，旁路控制逻辑维修中，任意运行状态下的不间断电源得以在维修旁路开关闭合下而连续供电且不会遭受影响的问题;
（3）交直流变换电源模块、高频开关电源自主稳流、均流及稳压方面，同时整机效率、电网冲击、浪涌彻底消除及抗干扰能力，开机软启动问题等;
（4）有关交直流一体化操作使用方面，仍然无法将无人化运行要求满足，仍需进一步提高可靠性，如设备绝缘故障、拒动或误动、漏气、漏油等对运行安全性构成严重影响的问题。
2变电站交直流一体化电源的优势
变电站交直流一体化电源的设计与传统的分散式电源系统相比其优势比较明显。
站用交直流一体化电源系统的组成与传统的电源系统系统组成雷同，也包含了站用交流电源、直流电源、电力专用UPS、逆变电源、通信电源，但是在一体化设计中，将这些组成部分以统一化、集成化的设计方式组合在一起，实现能源内部系统的监控、调试，并且最为关键的就是能够实现设备之间的信息共享。
从设计理念上分析，一体化的设计模式与传统的电源系统设计方式相比，具备较强的安全性，在逐步优化中具备网络化、一体化的特点。
交直流一体化电源系统实际应用中的优势如下：
（1）统一整合的站用电源系统能够实现站用电源子系统的故障监测和分析，保障电源能够实现网络化、智能化。
这方面的功能能够解决传统站用电源系统中子系统分散管理的不兼容性，提升电源系统的智能化程度;
（2）交直流一体化电源系统中应用的技术更加成熟，设备自身不存在运行风险，如，在电源系统的一次、二次设备上其技术应用比较成熟，减少设备维修次数;
（3）电源系统的监测、管理、生产、安装、维修都属于流程化的工作，避免了子系统与子系统之间的重复性管理，降低电源子系统的经营成本。
3智能站用变直流一体化电源系统应用实践
3.1模块化设计
（1）全模块化电源系统，为提升电源系统的全模块化，进行模块化设计时需以电源系统各器件各项功能为依据，为实现功能的模块化并简化设备维护工作量，需整合比较集中的功能，模块化设计包括充电模块、馈线开关（直流、交流、逆变、通信）、交流进线电源、逆变电源模块、直流系统交流进线部分、DC/DC-48V 模块、逆变器进线部分。
通过设备标准化实现厂家的流水线生产作业，以简化系统设计并提高系统维护效率。
（2）馈线模块化，主要由输出接口及标准通信接口构成，该部分对各厂家、各型号开关规格参数主要通过集成设计技术的使用完成汇总过程（共用尺寸模块），适用各品牌开关的安装，采用软铜牌连接部分一次线，以确保开关与模块间灵活可靠的连接;使用PCB板走线作为二次电缆。
在模块内部集成了电流传感器、电压及温度检测功能，实现对电流/压、温度等参数的实时采集过程，通过
各模块的智能采集单元完成模拟量数据（由传感器采集）到数字信号的转换过程后再将其上传至总监控处理分析（根据RS485通讯协议），同时能够汇总电流、电压、温度、功率等数据，模块具有较高的通用性，便于生产和后期维护，为大数据计算提供支撑。
3.2站内照明、风机的智能控制设计
传统的站内电源系统在为站内照明设备提供电力支持时，需要依靠人力介入，根据值班人员的主观判断来控制照明的开启和关闭。
这种方式过度依赖值班人员的主观性，且值班人员的工作质量无法保证、极易因为值班人员的工作懈怠造成大量的能源浪费，增加站内负荷。
同时，由于视频监控设备对拍摄环境的要求。
通常在夜间，照明设备保持持续工作状态，增大了不必要的资源浪费。
为了减少这种情况的发生，增加能源和照明设备的有效利用率。
本系统中增加了照明开关的智能控制模块，利用传感器、监控设备、控制器与开关之间的互联与通信，实现照明设备与监控设备的相互关联。
并根据监控设备的监控环境与区域控制照明设备的开启。
同时与照明控制系统类似，该电源系统对风机与空调等设备设计了类似的智能控制系统，通过温度与湿度传感器采集环境温度与湿度，达到空调和风机的自动运行，并保留了人工操作方式。
结语
交直流电源智能化运行为供电用电的一体化提供了解决方案，有效提高了运行的稳定安全性，从而使变电站电源管理能力得以提高。
而交直流一体化电源系统具有集成度高、管理简便等优势，可集中监控和管理多套电源系统，提高了多套站用电源系统蓄电池组的共享性，随着交直流一体化电源系统方案的广泛应用，其所存在的問题急需从根本上进行解决（包括标准化程度不高、各品牌间的兼容性差等）。
为确保变电站的可靠运行，本文提出全模块化电源系统方案，实现标准化工业生产一体化单元的目标，即通过标准化设计，为提高一体化电源系统的共享程度提供有效途径，提高常用器件的备用效率以有效降低维护工作量。
参考文献
[1]孙羽.智能变电站交直流一体化电源系统研究[J].科技创新与应用，2017（36）：178-179.
[2]张岩.试论交直流一体化电源系统的优化设计[J].通信电源技术，2017，34（02）：151-153.
[3]刁光宇，张万征，尹宝林.智能变电站一体化电源的运用与安全可靠性研究[J].自动化应用，2016（11）：107-108.
[4]陈招生.智能变电站交直流一体化电源系统的运用分析[J].军民两用技术
与产品，2016（24）：124.。
