现浇顶板内管路敷设工程

钢管敷设施工方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。

2、施工准备2.1材料要求：2.1.1镀锌钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。

2.1.2管箍使用通丝管箍。

丝和清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。

2.1.3锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。

2.1.4护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。

2.1.5铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

2.1.6面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。

2.1.7圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

2.1.8螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

2.1.9其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。

2.2主要机具：2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。

2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。

2.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。

2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。

2.3作业条件：2.3.1暗管敷设：2.3.1.1各层水平线和墙厚度线弹好，配合土建施工。

2.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。

管路敷设工程施工方案模板项目地点：XX省XX市XX区工程概况：该管路敷设工程位于XX省XX市XX区，是为了满足当地市政基础设施建设需求而开展的工程项目。

工程内容包括下水道、给水管道、天然气管道等管路的敷设，工程范围涉及到城区道路、居民区域等。

工程总长度约为XX公里，总投资额为XX万元。

施工单位负责编制该工程的施工方案，确保施工安全、质量、进度等方面的顺利推进。

一、施工前准备1. 编制施工组织设计方案施工单位应根据工程的实际情况，编制详细的施工组织设计方案，包括施工方案、工期计划、施工机具和设备的准备、施工人员的安排等。

2. 确定施工现场施工单位应根据施工组织设计方案，确定施工现场，并制定人员、材料、设备的进场计划。

3. 确定施工方案施工单位应根据工程的特点，制定管路敷设的具体方案，包括施工方法、施工工艺等。

4. 安全文明施工措施施工单位应制定安全文明施工措施，确保施工现场的安全、文明、整洁。

二、施工过程1. 地面铺设对于地下管线敷设，首先需要进行土方开挖和地面铺设工作。

施工人员应根据地形状况确定施工方案，对不同地质条件采取相应的土方开挖和地面铺设措施。

2. 管道敷设根据设计方案，施工人员应按照设计要求对管道进行敷设，包括管道的连接、支架的安装、管道的防腐处理等。

3. 管道测试管道敷设完毕后，应进行管道测试，包括压力测试、漏水测试等，以确保管道的质量和安全性。

4. 管道固定管道测试合格后，应进行管道的固定和封堵工作，确保管道的使用功能和安全性。

5. 工程验收施工单位应按照设计要求，对工程进行验收，确认工程的质量和安全性。

三、施工后总结1. 完善施工记录施工单位应保留完整的施工记录，包括施工图纸、工程数据、施工日志等。

2. 整理施工资料施工单位应对施工过程中产生的各类资料进行整理汇总，归档保存。

3. 收尾工作施工单位应对施工现场进行收尾工作，包括清理施工垃圾、退场机具设备等。

以上为管路敷设工程施工方案的基本内容，施工单位应根据具体情况进行具体施工方案的制定，确保工程的顺利进行和实现工程质量的要求。

（一）作业条件1、结构施工时配合土建,按照设计图纸做好顶板及墙内管路预埋、吊架预埋件的安装工作,顶板及墙内管路甩口位置要准确。

2、吊顶内配管应配合吊顶施工进行,项目经理部根据工程进度,合理安排配管与吊顶的施工工序,避免交叉打架现象。

（二）材料要求1、钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。

除镀锌管外其他管材需预先进行管内外除锈、刷防腐漆,现浇混凝土时,管外可不刷防腐漆.但应除锈。

镀锌管或刷过防腐漆的钢管外表层完整无剥落现象,并有出厂合格证。

2、管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层完整无剥落、无劈裂、两端光滑无毛刺,并有产品合格证。

3、锁紧螺母、护口:锁紧螺母(根母)、护口外形完好无损,丝扣清晰并有产品合格证。

4、铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符合《建筑电气通用图集》(92DQ)的要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有出厂合格证、“CCC”认证标志和认证证书复印件。

5、面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有出厂合格证。

6、圆钢、扁钢、角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。

7、螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。

8、其他材料(如电焊条、防锈漆)无过期变质现象。

（三）主要机具1、煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机等。

2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。

3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程四、操作工艺（一）熟悉图纸不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。

按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。

工地施工现场管道敷设在现代城市化进程中，工地施工是不可或缺的环节。

而在工地施工现场中，管道敷设是一个重要的工作。

管道敷设不仅关系到工地的正常运行，还关系到人们的居住环境和生活质量。

本文将从材料选择、施工流程和注意事项三个方面，谈谈工地施工现场管道敷设的重要性及相关问题。

首先，对于工地施工现场管道的敷设，材料的选择至关重要。

通常，工地上使用的管道材料主要有PVC管、铸铁管、钢管等。

不同的管材有不同的特点和用途。

例如，PVC管具有耐酸碱、防腐蚀的特性，适用于一般的排水系统；铸铁管结构坚固、耐压，适用于市政工程等大型项目；钢管则可以用于输送液体和气体。

因此，在选择管道材料时，需要根据工地的实际情况以及管道的用途进行综合考虑，确保选择经济、实用、耐用的材料。

其次，施工流程是保证管道敷设质量的重要环节。

通常工地上的管道敷设流程包括以下几个环节：勘测设计、基础施工、管道铺设和连接、压力测试等。

首先，勘测设计环节要进行地形勘测、设计管道走向，确保管道的合理布局；其次，在基础施工环节中，需要进行土方开挖、地基处理等工作，为管道的铺设提供坚实的基础；然后，在管道铺设和连接环节中，要按照设计要求敷设管道，并进行连接、固定等工作；最后，在压力测试环节，要对管道进行严格的压力测试，确保管道的安全可靠。

通过严格按照流程进行管道敷设，可以保证工地的正常运行，并避免因管道问题带来的事故风险。

最后，我们需要注意一些管道敷设的问题。

首先，要注意施工过程中的安全问题。

工地施工现场通常存在许多危险因素，如高处作业、电气设备等，因此，在管道敷设过程中要严格落实安全措施，保护施工人员的生命安全。

其次，要注意环保问题。

工地施工现场常常会产生噪音、粉尘和排放物等污染物，因此，在管道敷设过程中要采取相应的措施，减少对环境的影响。

另外，要注意施工质量控制。

管道敷设的质量直接关系到工地的运行效率和使用寿命，因此，在施工过程中要加强质量管理，确保管道的连接牢固，密封性良好，避免漏水和渗漏等问题。

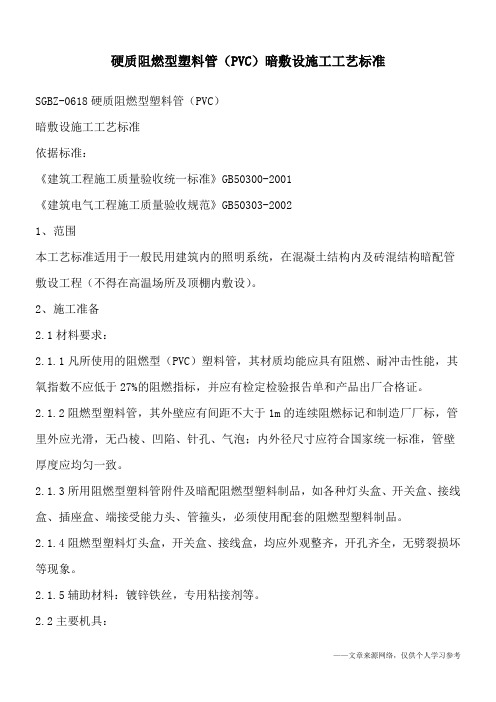

硬质阻燃型塑料管（PVC）暗敷设施工工艺标准SGBZ-0618硬质阻燃型塑料管（PVC）暗敷设施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。

2、施工准备2.1材料要求：2.1.1凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

2.1.2阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。

2.1.3所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。

2.1.4阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。

2.1.5辅助材料：镀锌铁丝，专用粘接剂等。

2.2主要机具：2.2.1铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。

2.2.2手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。

2.2.3弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。

2.2.4电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。

2.3作业条件：2.3.1配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。

2.3.2配合土建混凝土结构施工时，大模板、骨模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。

2.3.3在气混凝土楼板、圆孔板、应配合土建调整好吊索装楼板的板缝时，同时根据设计图进行配管。

3、操作工艺3.1工艺流程：弹线定位——加工弯管——稳住盒箱——暗敷管路——扫管穿线3.2弹线定位：3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。

交底内容：一、施工准备（1）作业条件：墙体龙骨施工完成，吊顶内配管应配合吊顶施工前进行，并确定线管的走向、弹出实际位置，在有大型吊灯的位置应放好预埋件，管路在顶板上及墙内的甩口位置应准确。

二、工艺流程熟悉图纸测量管路预制加工管弯、支架、吊架管路敷设变形缝处理连接盒箱。

三、质量要求1、明配管弯曲半径一般不小于管外径的6倍，如有一个弯时，可不小于管外径的4倍。

2、吊顶内管路敷设的管材按设计要求正确选用，不能上人的固定封闭吊顶按暗装配管敷设，这些部位除灯具自身的接线盒外，不应装设接线盒，由于线路分支等必须加盒时，应考虑在检修孔旁边，吊顶内装设的接线盒必须单独固定，其朝向应便于检修和接线。

3、吊顶内管路穿过建筑伸缩缝、沉降缝时应有补偿装置。

四、吊杆加工1、根据图纸灯具的重量选择吊杆的直径，如设计无要求时，一般吊杆的直径应不小于φ8的圆钢，支架不小于25*25*3mm角钢制作，按要求进行加工敷设，并进行防腐处理。

2、根据吊顶的标高距离截取吊杆的长度，吊杆的一端与角钢焊接，角钢一般为30*3，角钢一面钻φ8的螺栓孔，另一面与吊杆双面焊接，焊接的长度为30mm。

五、操作工艺1、熟悉图纸并结合其他专业图纸，经过综合考虑保持其他管路的安全距离，确定盒箱的正确位置及管路的敷设部位和走向，以及在不同方向进出盒箱的位置。

2、管路、盒的测量放线：按照管路横平竖直的原则，沿管路的垂直和水平方向敷设，根据设计吊顶内标高高度，测定线盒的正确位置，把管路的垂直、水平走向弹出线，按照安装标准规定的固定点间距尺寸计算确定吊件的具体位置，并注意与其他管路相互间的最小距离。

3、固定的距离应均匀，管卡与终端、转弯中点两侧或接线盒两端的距离为150mm-250mm。

吊件的间距（JDG20为1000mm，JDG25为1500mm、焊管SC32为不大于2000mm），并用专用管卡进行固定。

4、JDG镀锌钢管一般采用手板煨管器，煨管器应根据管子直径选用，不能以大代小，更不能以小代大，煨管时把煨管器套在管子需要弯曲部位（即弯曲点），用脚踩住管子扳动煨管器手柄，稍加一定的力，使管子略有弯曲，然后逐点向后移动煨管器，重复前次动作直至弯曲部位的后端，使管子逐步煨出所需要的弯曲角度。

室内配管工程施工方法一、施工准备1、暗管敷设：将各层水平线和墙厚度线弹好，配合土建施工。

现浇混凝土板，柱内配管在底层钢筋绑扎完后而上层钢筋未绑扎前进行，根据施工图尺寸位置配合施工。

2、明管敷设：采用胀管安装，必须在土建抹灰后进行。

3、吊顶内管路敷设：结构施工时，配合土建安装好预埋件、支吊架。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板弹出实际实际位置。

4、管内穿线：配管工程或线槽安装工程配合土建施工完毕。

二、施工方法：1、工艺流程：（1）暗管敷设：PVC电线管揻弯、节管→测定箱盒位置→稳住箱盒→管路粘接→配合现浇混凝土配管→管口保护（2）明管、吊顶内管路敷设：预制加工管弯、支架→箱、盒测位→支、吊架固定（胀管法）→箱、盒固定→管路连接（3）管内穿线：扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测。

2、暗管敷设：（1）暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15mm。

（2）根据设计图和现场情况加工好各种盒、箱、管弯。

管子断口处应平齐不歪斜，刮锉光滑，无毛刺。

（3）以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。

（4）管路主要用专用胶水粘接。

上好管箍后，管口应对严。

（5）管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时30m；有一个弯时，20m；有二个弯时，15m；有三个弯时8m。

（6）盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。

管口入盒、箱，暗配管采用杯疏（纳子）固定在盒棱边上，管口露出盒、箱应小于5mm。

（7）将堵好的盒子固定后敷管，管路每隔1m左右用铅丝绑扎牢。

3、明管敷设：（1）明配管弯曲半径一般不小于管外径6倍，如有一个弯时应不小于管外径的4倍。

（2）根据设计首先测出盒箱与出线口的准确位置，然后按照安装标准的固定点间距要求确定支、吊架的具体位置，固定点的距离应均匀，管卡与终端、转弯中点、电气器具或箱盒边缘的距离为150~500mm，钢管中间管卡的最大距离：Ø15~ Ø20时为1.5m，Ø25~ Ø32时为2m。

钢管暗敷设施工工艺1 钢管暗敷设1．工艺流程2．材料准备防腐(1)根据图纸要求准备好相应规格的管材及附件。

(2)非镀锌管应进行防腐处理，内外均应涂刷两遍防腐漆，埋在混凝土内的钢管外表可不防腐，内壁可用棉布，蘸油漆，从一端来回拖拉，直到另一端有油漆渗出为合格，待干后再做1次。

(3)钢管要求:1)钢管的壁厚是否均匀、一致，不应有折扁、裂缝、砂眼、塌陷等现象。

2)内外表面应光滑，不应有折叠、裂缝、分层、搭焊、缺焊、毛刺等现象。

3)切口应垂直、无毛刺，切口斜度不应大于2°，焊缝应整齐，无缺陷。

4)镀锌层应完好无损，锌层厚度均匀一致，不得有剥落、气泡等现象。

5)管箍:大小应符合国家规范要求，丝扣清晰、均匀，不乱扣，镀锌层均匀，无剥落、无劈裂，两端光滑无毛刺。

6)锁紧螺母:尺寸符合国家标准要求，外层完好无损，丝扣清晰、均匀、不乱扣、镀锌层均匀。

7)盒、箱:铁制盒、箱的大小尺寸以及壁厚应符合设计及规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清晰，面板、盖板应与盒、箱配套，外形完整无损且颜色均匀，无锈蚀等现象。

如为铸铁盒，则大小应符合设计及规范要求，壁厚均匀、一致，表面光滑，镀锌层均匀，完整无损，且丝扣清晰、均匀，无乱扣现象。

3．按图画线定位根据施工图和施工现场实际情况确定管段起始点的位置并标明，并应将盒箱固定，量取实际尺寸。

4．量尺寸割管(1)配管前根据图纸要求的实际尺寸将管线切断，大批量的管线切断时，可以采用型钢切割机，利用纤维增强砂轮片切割，操作时用力要均匀、平稳、不能过猛，以免砂轮崩裂。

(2) 小批量的钢管一般采用钢锯进行切割，将需要切断的管子放在台虎钳(压力钳)的钳口内卡牢，注意切口位置与钳口距离应适宜，不能过长或过短，操作应准确。

在锯管时锯条要与管子保持垂直，人要站直，操作时要扶直锯架，使锯条保持平直，手腕不能颤动，当管子快要断时，要减慢速度，平稳锯断。

(3)切断管子也可采用割管器，但使用割管器切断管子，管口易产生内缩，缩小后的管口要用绞刀或锉刀刮光。
