cmos反相器的工作原理
CMOS反相器的工作原理是基于CMOS（互补金属氧化物半导体）技术的电路。
CMOS反相器是一种用于取反输入信号的数字电路。
它由一对互补型MOSFET
（金属氧化物半导体场效应晶体管）组成，包括一个P型MOSFET和一个N型MOSFET。
CMOS反相器的输入端连接到P型MOSFET的栅极，同时也连接到N型MOSFET的栅极。
而输出端则连接到两个MOSFET的源极之间。
其中，P型MOSFET的源极连接到正电源（VDD），而N型MOSFET的源极连接到地。
当输入端的电压为高电平（逻辑1）时，P型MOSFET的栅极电压低于P型MOSFET的阈值电压，导致P型MOSFET处于关闭状态，不导通。
与此同时，N
型MOSFET的栅极电压高于N型MOSFET的阈值电压，导致N型MOSFET处于
导通状态。
当输入端的电压为低电平（逻辑0）时，P型MOSFET的栅极电压高于P型MOSFET的阈值电压，导致P型MOSFET处于导通状态。
与此同时，N型MOSFET的栅极电压低于N型MOSFET的阈值电压，导致N型MOSFET处于关
闭状态，不导通。
根据上述工作原理，当输入端为高电平时，输出端会产生低电平（逻辑0）的
信号；当输入端为低电平时，输出端会产生高电平（逻辑1）的信号。
因此，CMOS反相器能够将输入信号取反输出。
CMOS反相器具有低功耗、高噪声容忍度和良好的抗干扰能力等优点，因此被
广泛应用于数字逻辑电路和微处理器中。
它在现代电路设计中起着重要的作用，帮助实现数字电路中的信号处理和逻辑功能。
CMOS反相器的分析与设计CMOS反相器由一对互补金属氧化物半导体场效应晶体管（n型MOSFET和p型MOSFET）组成。
n型MOSFET和p型MOSFET分别由n型沟道和p型沟道构成。
它们的沟道接在一起，形成一个共用的沟道。
根据输入电压的高低，CMOS反相器能够在输出端产生相反的电平。
CMOS反相器的工作原理是利用MOSFET的负阈值特性，即当输入电压高于一些阈值电压时，MOSFET处于关断状态；当输入电压低于阈值电压时，MOSFET处于导通状态。
CMOS反相器由这两个互补的MOSFET构成，保证了输入电压上升时一个MOSFET关闭，另一个MOSFET打开，输出电压下降；输入电压下降时，一个MOSFET打开，另一个MOSFET关闭，输出电压上升。
这样就实现了电平的反转。
1.确定输入输出电平：根据电路的需求，确定输入输出电平的高低电压范围，并根据具体电路的工作电压确定电源电压。
2.选择适当的MOSFET：根据设计要求，选择合适的n型MOSFET和p 型MOSFET，以满足工作电流和电压要求。
3.确定电阻参数：根据MOSFET的特性，选择合适的电阻参数来限制输入电流和确定电路的放大倍数。
4.确定电容参数：根据电路的带宽要求，确定输入和输出端的负载电容。
5.确定工作频率：根据电路的工作频率要求，确定MOSFET的开启和关闭时间。
6.进行电路仿真：通过电路仿真软件，验证设计的正确性和性能。
CMOS反相器的设计可以通过电路仿真软件如LTSpice来实现。
首先，根据设计要求选择适当的MOSFET，并确定电源电压和电阻电容参数。
然后，通过电路仿真软件搭建CMOS反相器电路，并进行仿真分析。
通过观察输入电压和输出电压的波形曲线，验证电路的正确性和性能。
如果需要进一步优化电路性能，可以通过调整各个元器件的参数来实现。
总结起来，CMOS反相器是一种常见的数字逻辑门电路，利用MOSFET的特性来实现输入输出电平的反转。
CMOS反相器的概述CMOS反相器是一种非常常用的逻辑门，可以进行数字信号的反相操作。
CMOS反相器由CMOS技术制造而成，具有低功耗、高可靠性和低噪声的特点。
在数字电路中，CMOS反相器被广泛应用于时序电路、计数器、存储器等模块。
CMOS反相器的基本结构包括一个N型MOS管和一个P型MOS管，N型管和P型管的栅极通过逻辑信号控制，当输入信号为高电平时，N型管导通，P型管截断；当输入信号为低电平时，N型管截断，P型管导通。
这样，输出信号就与输入信号相反，实现了信号的反相操作。
CMOS反相器的输入和输出特性非常重要。
在CMOS反相器中，输入和输出电平可以区分为三个状态：高电平、低电平和开路状态。
当输入电平为高电平时，即逻辑1时，N型管导通，输出电平为低电平，即逻辑0；当输入电平为低电平时，即逻辑0时，P型管导通，输出电平为高电平，即逻辑1；当输入电平为开路状态时，即逻辑Z，输出电平保持上一个状态。
CMOS反相器的优点在于其低功耗和高可靠性。
由于CMOS技术将N型和P型管结合在一起，只有当输入信号改变时才会有电流流动。
在不改变输入信号时，CMOS反相器几乎不消耗功耗。
此外，由于N型和P型管分别负责导通和截断，CMOS反相器对噪声和电压干扰的抵抗能力较强，能够提供稳定的输出信号。
另外，CMOS反相器还具有较高的噪声容限和抗串扰能力。
在数字电路中，信号的传输会产生一定的噪声和串扰，这会导致信号的失真和误差。
CMOS反相器在设计上减小了管子之间的互感和电路之间的耦合，使其能够在抗噪声和抗串扰方面有较好的性能。
这使得CMOS反相器能够适应较严苛的工作环境，提供可靠的信号处理能力。
尽管CMOS反相器具有许多优点，但它也存在一些问题。
首先，由于CMOS反相器采用两个互补型MOS管连接而成，因此在制造过程中需要精心控制各项参数，如电流、阈值电压等，这使得制造过程复杂，成本较高。
此外，CMOS反相器在频率较高的应用中，存在一定的延迟和功耗问题，因此在高速和高频率应用中需要进行相应的优化和补偿。
CMOS反相器由本书模拟部分已知，MOSFET有P沟道和N沟道两种，每种中又有耗尽型和增强型两类。
由N沟道和P沟道两种MOSFET组成的电路称为互补MOS或CMOS电路。
下图表示CMOS反相器电路，由两只增强型MOSFET组成，其中一个为N沟道结构，另一个为P沟道结构。
为了电路能正常工作，要求电源电压V DD大于两个管子的开启电压的绝对值之和，即V DD＞(V TN＋|V TP|) 。
1.工作原理首先考虑两种极限情况：当v I处于逻辑0时，相应的电压近似为0V；而当v I处于逻辑1时，相应的电压近似为V DD。
假设在两种情况下N沟道管T N为工作管P沟道管T P为负载管。
但是，由于电路是互补对称的，这种假设可以是任意的，相反的情况亦将导致相同的结果。
下图分析了当v I=V DD时的工作情况。
在TN的输出特性i D—v DS（v GSN ＝V DD）(注意v DSN=v O)上，叠加一条负载线，它是负载管T P在v SGP=0V 时的输出特性i D－v SD。
由于v SGP＜V T（V TN=|V TP|=V T），负载曲线几乎是一条与横轴重合的水平线。
两条曲线的交点即工作点。
显然，这时的输出电压v OL≈0V（典型值＜10mV ，而通过两管的电流接近于零。
这就是说，电路的功耗很小（微瓦量级）下图分析了另一种极限情况，此时对应于v I＝0V。
此时工作管T N在v GSN ＝0的情况下运用，其输出特性i D－v DS几乎与横轴重合，负载曲线是负载管T P在v sGP＝V DD时的输出特性i D－v DS。
由图可知，工作点决定了V O＝V OH≈V DD；通过两器件的电流接近零值。
可见上述两种极限情况下的功耗都很低。
由此可知，基本CMOS反相器近似于一理想的逻辑单元，其输出电压接近于零或+V DD，而功耗几乎为零。
2.传输特性下图为CMOS反相器的传输特性图。
图中V DD=10V，V TN=|V TP|=V T= 2V。
XXXXXXX实验报告课程名称：集成电路设计实验名称：CMOS反相器版图设计学号姓名：指导教师评定：____________________________ 签名：_____________________________一、实验目的1、了解集成电路版图设计流程。
2、利用L-Edit 进行NMOSFET 版图设计。
3、利用L-Edit 进行CMOS反相器设计。
二、实验器材计算机一台，Tanner L-Edit软件三、实验原理CMOS 反相器由PMOS 和NMOS 晶体管组成，利用PMOS晶体管版图和NMOS 晶体管版图可以完成COMS反相器版图的设计。
四、实验步骤1、设计PMOS晶体管版图。
2、设计N MOS晶体管版图。
3、设计CMOS反相器版图：（1）启动版图编辑器L-Edit。
（2）新建文件。
新建一个Layout 文件，文件的设置信息可以从前面创建的文件中复制。
(3) 对文件进行重命名。
将L-Edit 编辑器默认的文件名Layout 改为Inverter。
(4) 设置格点与坐标。
格点与坐标的设定方式与创建PMOS 晶体管时设定的方法一致。
(5) 调用PMOS 和NMOS 晶体管作为例化单元。
使用Cell---Instance 命令来调用PMOS 单元。
在出现的Select Cell to Instance 对话框中，通过点击Browse按钮浏览到“MOS”文件，可以看到该文件下面有PMOS 和NMOS 两个单元，点击PMOS，然后点击“OK”，可以看到Inverter 文件cell0 单元的版图已经添加了PMOS 单元。
利用同样的方法，可以将NMOS 单元也添加进来。
(6) 连接PMOS 和NMOS 晶体管的栅极。
从CMOS 反相器电路可知，PMOS晶体管和NMOS 晶体管的栅极要连在一起作为反相器的输入端，所以在放置这两个晶体管的时候可以将两者的栅极对准，以便连接。
具体操作是，选择Layer的多晶硅(Poly)层和方框绘图工具后，在版图区域中画一个宽度与晶体管栅极相等的多晶硅矩形，如图1 所示。
cmos反相器逻辑电路设计的方法CMOS反相器是基本的逻辑门之一，可以用来构建更复杂的逻辑电路。
以下是设计CMOS反相器逻辑电路的方法：
1.选择合适的器件：CMOS反相器由PMOS和NMOS组成，
需要选择合适的器件来满足电路的要求。
通常，PMOS
的沟道为空穴，具有高电导率，适合作为开关，而NMOS
的沟道为电子，具有低电导率，适合作为负载。
2.设计电路结构：根据反相器的设计要求，设计电路结构，
包括PMOS和NMOS的排列方式、输入和输出的连接方式
等。
3.确定参数：根据电路的要求，确定参数，如阈值电压、
静态电流、动态电流等。
4.进行模拟验证：使用电路模拟软件进行验证，确认电路
的功能和性能是否达到设计要求。
5.进行版图设计：根据电路设计的要求，进行版图设计，
包括器件的排列、布线、电学参数的优化等。
6.进行制造和测试：将版图提交给制造厂家进行制造，并
进行测试，确认电路的性能和可靠性是否符合设计要
求。
需要注意的是，在设计CMOS反相器逻辑电路时，需要考虑电路的稳定性、速度、功耗等因素，以满足实际应用的要求。
同时，还需要遵循基本的电路设计规则和安全规范，如避免电流过大、避免信号过冲等。

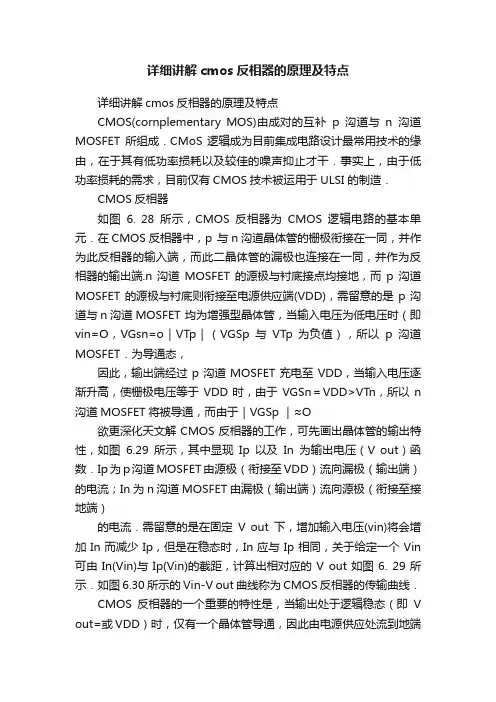

详细讲解cmos反相器的原理及特点详细讲解cmos反相器的原理及特点CMOS(cornplementary MOS)由成对的互补p沟道与n沟道MOSFET所组成．CMoS逻辑成为目前集成电路设计最常用技术的缘由，在于其有低功率损耗以及较佳的噪声抑止才干．事实上，由于低功率损耗的需求，目前仅有CMOS技术被运用于ULSI 的制造．CMOS反相器如图6. 28所示，CMOS反相器为CMOS逻辑电路的基本单元．在CMOS反相器中，p 与n沟道晶体管的栅极衔接在一同，并作为此反相器的输入端，而此二晶体管的漏极也连接在一同，并作为反相器的输出端.n沟道MOSFET的源极与衬底接点均接地，而p沟道MOSFET的源极与衬底则衔接至电源供应端(VDD)，需留意的是p沟道与n沟道MOSFET 均为增强型晶体管，当输入电压为低电压时（即vin=O，VGsn=o｜VTp｜（VGSp与VTp 为负值），所以p沟道MOSFET．为导通态，因此，输出端经过p沟道MOSFET充电至VDD，当输入电压逐渐升高，使栅极电压等于VDD时，由于VGSn＝VDD>VTn，所以n 沟道MOSFET将被导通，而由于｜VGSp ｜≈O欲更深化天文解CMOS反相器的工作，可先画出晶体管的输出特性，如图6.29所示，其中显现Ip以及In为输出电压（V out）函数．Ip为p沟道MOSFET由源极（衔接至VDD）流向漏极（输出端）的电流；In为n沟道MOSFET由漏极（输出端）流向源极（衔接至接地端）的电流．需留意的是在固定V out下，增加输入电压(vin)将会增加In而减少Ip，但是在稳态时，In应与Ip相同，关于给定一个Vin 可由In(Vin)与Ip(Vin)的截距，计算出相对应的V out如图6. 29所示．如图6.30所示的Vin-V out曲线称为CMOS反相器的传输曲线．CMOS反相器的一个重要的特性是，当输出处于逻辑稳态（即V out=或VDD）时，仅有一个晶体管导通，因此由电源供应处流到地端的电流非常小，且相当于器件关闭时的漏电流．事实上，只需在两个器件暂时导通时的极短暂态时间内才会有大电流流过，因此与。
cmos反相器工作原理
CMOS反相器是一种基于混合型CMOS技术开发的一种电路，它由一个
主要的反相器和周围电路组成。
它的工作原理是：输入端口输入电压必须
处于某一范围之内，它的输出端口电压高于输入端口的电压值，即输出一
个反向电压值，这就是CMOS反相器的作用原理。
CMOS反相器通常由几个主要的组件组成，这些组件包括p-型晶体管、n-型晶体管和金属氧化物半导体（MOSFET）。
反相器的输入端口会接受一
种电压值，这是输入电压，而晶体管和MOSFET会根据输入电压值来响应，一些形成周围电路的组件会根据所输入的电压来决定电流，最后将得到一
个反向的输出电压。
CMOS反相器的优点在于它的低功耗使得它可以用在节能类的电路中，并且它的体积小，结构简单以及可靠性高。
而且它输出电压的高低可以调节，因此它可以提高电路的灵活性和可靠性，也可以提高电路的稳定性。
