PCB 元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N 和W 两种,用来表示器件的体宽N 为体窄的封装，体宽300mil,引脚间距2.54mm W 为体宽的封装, 体宽600mil,引脚间距 2.54mm 如：DIP-16N 表示的是体宽300mil,引脚间距2.54mm 的16 引脚窄体双列直插封装 2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M 和W 三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距 1.27mm M 为介于N 和W 之间的封装，体宽208mil,引脚间距1.27mm W 为体宽的封装, 体宽300mil,引脚间距 1.27mm 如：SO-16N 表示的是体宽150mil，引脚间距1.27mm 的16 引脚的小外形贴片封装若SO 前面跟M 则表示为微形封装，体宽118mil,引脚间距0.65mm 2.3 电阻 2.3.1 SMD 贴片电阻命名方法为：封装+R 如：1812R 表示封装大小为1812 的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6 表示焊盘间距为0.6 英寸的电阻封装 2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W 表示功率为5W 的水泥电阻封装 2.4 电容 2.4.1 无极性电容和钽电容命名方法为：封装+C 如：6032C 表示封装为6032 的电容封装 2.4.2 SMT 独石电容命名方法为：RAD+引脚间距如：RAD0.2 表示的是引脚间距为200mil 的SMT 独石电容封装 2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4 表示引脚间距为200mil, 外径为400mil 的电解电容封装 2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54 和1N4148 封装为1N4148 2.6 晶体管命名方法按照元件实际封装，其中SOT-23Q 封装的加了Q 以区别集成电路的SOT-23 封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名 2.7 晶振HC-49S,HC-49U 为表贴封装，AT26,AT38 为圆柱封装，数字表规格尺寸如：AT26 表示外径为2mm，长度为8mm 的圆柱封装 2.8 电感、变压器件电感封封装采用TDK 公司封装 2.9 光电器件 2.9.1 贴片发光二极管命名方法为封装+D 来表示如：0805D 表示封装为0805 的发光二极管 2.9.2 直插发光二极管表示为LED-外径如LED-5 表示外径为5mm 的直插发光二极管2.9.3 数码管使用器件自有名称命名 2.10 接插件 2.10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm 如：SIP7-2.54 表示针脚间距为 2.54mm 的7 针脚单排插针 2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm 如：DIP10-2.54 表示针脚间距为2.54mm 的10 针脚双排插针 2.10.3 其他接插件均按E3 命名 2.11 其他元器件详见《Protel99se 元件库清单》3 SCH 元件库命名规则3.1 单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名 3.2 TTL74 系列和COMS 系列是从网上找的元件库，封装和编码需要在画原理图时重新设定 3.3 电阻 3.3.1 SMD 电阻用阻值命名，后缀加-F 表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812 表示的是精度为1%，封装为1812，阻值为 3.3 欧的电阻 3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150 表示的是功率为2W，阻值为150 欧的碳膜电阻 3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100 表示的是功率为5W，阻值为100 欧的水泥电阻 3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G 则表示保险管如：FUSE-60V/0.5A 表示的是60V,0.5A 的保险丝 3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。
由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。
小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。
由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。
焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。
在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。
在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。
图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。
外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。
在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO—126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap；封装属性为RAD-0.1到rad—0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1。
0电位器：pot1，pot2;封装属性为vr—1到vr—5二极管:封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to—18（普通三极管)to—22(大功率三极管）to-3（大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2：封装属性为D系列（D-44,D-37，D—46）电阻：AXIAL0。
3-AXIAL0。
7 其中0.4-0。
7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0。
1-RAD0。
3。
其中0。
1—0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2—RB。
4/.8 其中。
1/。
2—。
4/.8指电容大小.一般<100uF 用RB。
1/.2，100uF—470uF用RB。
2/。
4，〉470uF用RB.3/.6二极管：DIODE0。
4-DIODE0。
7 其中0。
4—0.7指二极管长短,一般用DIODE0。
4发光二极管：RB。
1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1。
电脑主板结构图一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB 印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
常见元器件封装(实物图)qqqDIPPLCCSOPPQFPSOJTQFPTSSOPBGA芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。
一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。
二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。
带有窗口的Cerquad 用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
此封装也称为QFJ、QFJ－G COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

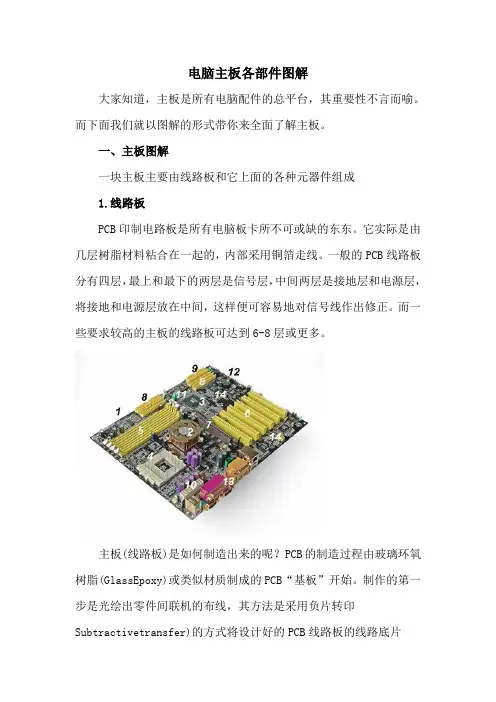

电脑主板各部件详细图解大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated- Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
