机床垫铁的安装方法

各种型号机床调整垫铁安全操作及保养规程引言各种型号机床在使用过程中需要进行调整和保养，其中调整垫铁是一项重要的操作。

本文将介绍机床调整垫铁的安全操作及保养规程，以确保机床的正常工作和延长机床的使用寿命。

1. 安全操作规程1.1. 操作前的准备在进行任何机床维护和保养操作之前，操作者应先了解机床的构造和工作原理，并具备相关的安全知识和操作技巧。

确保以下准备工作已完成：•确保机床处于停机状态，并关闭电源。

•所有相关的防护装置已安装到位，并检查其功能正常。

•操作者戴上适当的个人防护设备，如安全帽、护目镜和耳塞等。

1.2. 调整垫铁的操作步骤调整垫铁是为了确保机床工作时的平稳运行及加工精度。

以下是调整垫铁的常见操作步骤：1.检查并确保调整垫铁的位置及数量符合机床操作手册的要求。

如需要更换垫铁，应使用与原有垫铁相同型号和规格的垫铁。

2.使用专用工具将机床输送装置提升至适当的高度，以便对垫铁进行调整。

3.将垫铁逐个取出，并检查其表面是否存在磨损、损坏或腐蚀等情况。

如有问题，应及时更换。

4.清理垫铁安装位置的杂物，确保安装平整。

5.将新的垫铁按照正确的方向和顺序安装到机床上。

6.逐个检查和调整垫铁的位置，确保其与其他部件的连接和配合良好。

7.在调整垫铁过程中，应遵循机床操作手册中的要求进行，避免过度松紧或错位。

8.完成调整后，使用专用工具将机床输送装置降低到原始位置，并确保其稳定。

1.3. 安全措施在进行机床调整垫铁操作时，应注意以下安全事项：•操作者应熟悉机床的工作原理和调整垫铁的操作步骤，遵循操作手册的要求进行操作。

•避免使用损坏、磨损或不合格的垫铁，以免影响机床的稳定性和加工精度。

•在操作过程中，注意防止手指被夹伤或其他意外伤害。

如有需要，可佩戴手套等个人防护设备。

•在调整垫铁时，尽量避免使用过大的力量，以免造成零件损坏或人身伤害。

2. 保养规程2.1. 定期保养为确保机床的长期稳定运行和延长使用寿命，应按照以下规程进行定期保养：1.定期检查垫铁的使用情况，如发现磨损、损坏或腐蚀等情况，应及时更换。

斜垫铁的应用十分广泛，斜铁用于各种设备的水平和平行调整，使设备在运转过程中不发生震动倾斜，保证机器在运转过程中处于水平达到良好的状态，减少了机器磨损，节约了资金和机器部件;斜铁用于热电厂专用钢梁调整斜铁，斜铁调整钢梁的平行度等；斜铁可应用在任何行业、斜铁还可制作成任何形状、只要便于使用就可以，一般情况使用锻件斜铁和精加工斜铁这两种比较多、锻件斜铁成本要比加工斜铁成本低、缺点是工作面比较粗糙、精加工斜铁的优点是加工六面精度高、工作面光滑、使用方便、简单、快捷、平稳、交货及时。

斜垫铁还可以制作成带有U型槽、V型槽或各种孔的结构，使斜铁或设备发生移动斜铁斜度根据需要设计制造，本公司斜铁规格多、品种全、还可根据需要随意调整、设计，也可根据客户图纸或者技术要求制作，斜铁在使用一段时间后，应再次固定调整，增加斜铁和设备的牢固性。

机床调整垫铁使用方法：将所用垫铁放到机床地脚孔下，穿入螺栓，旋转到和承重盘紧密后再进行机床水平调理（螺栓顺时针旋转，机床升起）。

调好机床水平后，旋紧螺母、固定水平状况。

机床调整垫铁能够调理床体水平，调理规模大、便利、方便。

钢板垫铁用于金属加工机床，缎压机床、纺织、打印机械、食物加工机、橡胶机械、电线、电缆机械、发电机及重型设备。

机床调整垫铁的减震橡胶有用的削弱机器本身的振荡，削减振荡力别传，阻挠振荡力的传入，确保加工尺度精度及质量，操控噪音。

斜垫铁利用要领：斜垫铁一样通常成对利用，在混凝土做好的地基上先安排一块平垫铁，然后把两块斜垫铁交织置于平垫铁之上，调解时用锤子敲击两块垫铁，借用斜垫铁的斜度使设置装备部署进步或低落到达调解程度的目标。

程度调解好后，然后把斜垫铁与设置装备部署底座举行点焊，使垫铁稳固牢固。

末了用混凝土灌溉，让设置装备部署在运转历程中处于精良的程度状态，淘汰呆板磨损，淘汰调换设置装备部署部件的用度。

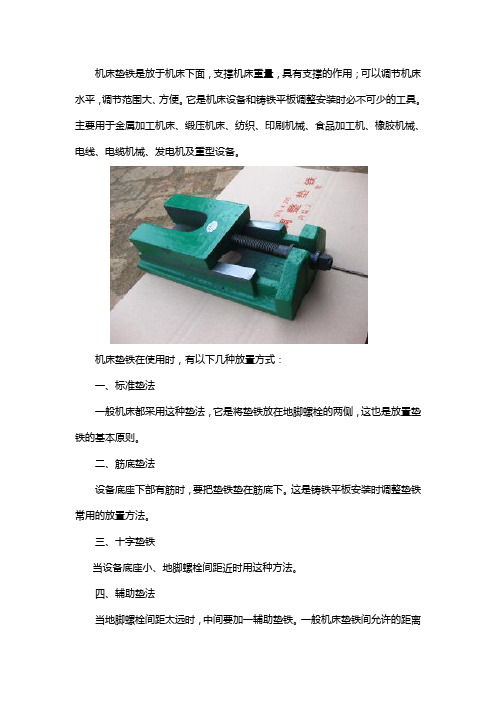

机床垫铁是放于机床下面，支撑机床重量，具有支撑的作用；可以调节机床水平，调节范围大、方便。

它是机床设备和铸铁平板调整安装时必不可少的工具。

主要用于金属加工机床、缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、发电机及重型设备。

机床垫铁在使用时，有以下几种放置方式：
一、标准垫法
一般机床都采用这种垫法，它是将垫铁放在地脚螺栓的两侧，这也是放置垫铁的基本原则。

二、筋底垫法
设备底座下部有筋时，要把垫铁垫在筋底下。

这是铸铁平板安装时调整垫铁常用的放置方法。

三、十字垫铁
当设备底座小、地脚螺栓间距近时用这种方法。

四、辅助垫法
当地脚螺栓间距太远时，中间要加一辅助垫铁。

一般机床垫铁间允许的距离
为500~1000mm。

五、混合垫法
根据设备底座的形状和地脚螺栓间距的大小来放置，金属切削机床一类的设备大都采用这种方法。

河北洁阳量具有限公司主营产品有：机床垫铁、工量具系列、阀门系列、除尘设备及配件等，广泛应用于电站、冶金、机械、化工、船舶、汽车、农机、电器、仪表、五金等生产领域。

机床安装流程步骤一：预验收设备入厂1、准备所需钢材：机床在安装时或多或少都要做一些支架、线槽之类的东西，必然要用到各种各样的钢材，比如各种规格的工字钢、H型钢、角铁等，有些不是常用的，购买周期比较长，这类钢材一般要提前三个月购买，另外，安装时需要做的一些支架、垫铁之类的东西，可以提前做好，需要按照安装实际尺寸做的除外。

2、机床进厂：当设备进厂时，对于加工中心之类的整体机床，可以直接拉进车间就位，而对于大型机床，有很多箱子，如何合理放置也是一个不得不考虑的问题。

步骤二：安装人员组装1、安装前准备会：当安装人员进厂后，首先要做的就是由项目经理召集相关人员开一个准备会，这里的相关人员，包含：基装处技术组、设备组、计划组，车间保养组，车间现场配合人员以及相关工艺人员，如果可能的话，最好叫上操作师傅。

各方面人员的具体任务如下：2、技术组：一个机械一个电气，这是必不可少的，机械的主要负责前期机床本体的安装，电气的负责后期的调试，在最终验收之前，还要接受安装人员关机设备保养和维护的培训；3、计划组：安装过程中可能会用到起重组、冷焊组、管道组等，所以需要计划组的协调安排。

另外，在安装现场哪些方面需要注意，包括人身安全、财产安全，要告知厂家安装人员；4、设备组：主要负责讲解新设备从进厂到最终验收需要哪些步骤，哪些手续，最后还要完成设备相关资料的交接；5、车间现场配合人员：可以是操作师傅，也可以是保养组钳工，因为我们技术员毕竟对车间里的情况不是很熟悉，安装过程中又需要车间里的大力配合；6、机床操作师傅：在机床试加工阶段，要积极学习，有不懂得问题就向厂家人员请教，逐步熟悉并掌握机床的操作，并接受相关专业培训；7、工艺人员：工艺人员在准备会上首先要和厂家安装人员确定好最终验收需要试加工的工件，需要购买的提前准备，并编制相关程序。

8、设备安装计划：在新设备正式安装之前，首先要让厂家安装人员写一下大致安装进程，以方便提前安排相关人员和设备。

机床减振垫铁垫铁安全操作及保养规程机床减振垫和铁垫铁是机械行业中常见的辅助零件，它们的主要功能是减少机床在工作时的震动和噪音，保护机床和工件，提高生产效率。

在使用机床减振垫和铁垫铁时，需要注意一些安全操作和保养规程，本文将详细介绍。

安全操作规程1. 安装前须检查在安装机床减振垫和铁垫铁前，必须检查其质量和性能是否符合标准要求。

同时，需要检查配套设备和选型是否合适，以及安装方式是否正确，确保其能够正常工作。

2. 安装须稳固机床减振垫和铁垫铁安装时，必须保证其稳固固定在机床上，掌握好固定螺栓的松紧度，以及固定角度和位置的正确性。

如果安装不稳固，可能会引起机床的不平衡或震动过大，影响工作效率和安全。

3. 使用时须注意在使用机床减振垫和铁垫铁时，必须遵守以下注意事项：•严禁使用损坏的减振垫和铁垫铁。

•负载不应超过减振垫和铁垫铁的规定负荷，严禁超载使用。

•在使用过程中，应避免机床受到冲击和震荡，以免对机床和零件造成损坏。

•在机床停止使用后，应按照规定进行拆卸，保持清洁和干燥。

4. 拆卸时须小心机床减振垫和铁垫铁拆卸时，必须先停止机床的工作，将其逐个按顺序拆卸下来，避免损坏和混乱。

如果需要进行清洁和养护，应避免使用酸性或碱性化学品，以免对减振垫和铁垫铁材料造成损坏，影响其使用寿命和效果。

保养规程机床减振垫和铁垫铁在使用过程中需要不断消耗和衰减，为了延长其使用寿命和保持良好的工作状态，需要进行定期检查和维护。

1. 定期检查和清洁机床减振垫和铁垫铁使用一段时间后，需要进行定期检查和清洁，发现问题及时处理。

检查内容主要包括：•检查减振垫和铁垫铁表面是否有磨损和裂纹等缺陷。

•检查减振垫是否失去弹性，铁垫铁是否变形。

•检查固定螺栓是否松动或脱落。

•清洁减振垫和铁垫铁表面的灰尘和杂物。

2. 定期更换机床减振垫和铁垫铁使用一段时间后，其弹性和缓冲能力会逐渐衰减，为了保证机床的工作质量和安全可靠性，需要定期更换新的减振垫和铁垫铁。

冲床防震垫铁的使用说明冲床防震垫铁优势：防震垫铁是冲床安装不可缺少的一种辅件。

根据传统的安装方法,一般要进行挖预留孔、放上冲床、串入地脚螺栓、灌注水泥、待水泥保养期(需2~3个星期)满后再调整水平、拧紧地脚螺栓的螺母。

这样势必造成安装周期长、施工费用高。

冲床垫脚在安装冲床不需设置地脚螺栓与地面固定，良好的减震和相当的垂直挠度，使冲床稳定于地面。

节省安装费用，缩短安装周期。

拚弃了传统安装方法,不挖地基,安装简便,调整容易,节省成本,并具有隔震消震的效果。

使用时将防震垫螺杆1串入压力冲床脚孔中,通过螺杆1调整好冲床安装水平后,再拧紧螺母就可投入生产。

同时减震橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动力的传入，保证加工尺寸精度及质量，控制建筑物结构谐振传播振动力和噪音。

良好的减振和相当的垂直挠度，使冲床稳定于地面，节省安装费用，缩短安装周期。

可根据生产随时调换冲床位置，消除二次安装费用，使冲床楼上安装成为可能。

冲床防震垫铁材质：冲床防震垫铁通常选用HT200-300材质。

并按JB/T7949-99标准制造。

可根据用户的实际需求生产各种材质垫铁产品。

冲床防震垫铁的安放位置：垫铁一般应在靠近地脚螺栓的两侧安放，称标准垫法。

根据设备底座的大小、构造型式和地脚螺栓间距的不同，还有不同的垫法。

例如：当设备底座小i地脚螺栓间距较近时，可采用在两根地脚螺栓之间只安放一组垫铁的十字垫法；当地脚螺栓间距较远时，除采用标准垫法外，还需采用在中间增加一组垫铁的辅助垫法；对大型设备可根据底座形状和地脚螺栓间距的大小，采用包括标准垫法、十字垫法和辅助垫法的混合垫法。

每一垫铁组的垫铁块数越少越好，一般不宜超过5块，其高度为50～100mm，放置要平稳，接触要良好。

设备找平、找正后，每一垫铁组都要被压紧，各垫铁问应相互点焊牢固；垫铁应露出设备底座外缘10～50cm。

冲床防震垫铁可调高度：可调整高度为3mm--15mm铸铁调整垫铁调整方便，迁移灵活，不用打洞埋设地脚螺丝，不破坏地面，是冲床设备安装工艺的一大改革。

台州亚古机床设备有限公司
机床垫铁的使用方法及作用
机床垫铁的使用方法：将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节（螺栓顺时针旋转，机床升起）；调好机床水平后，旋紧螺母，固
定水平状态。

因为橡胶的蠕变现象，在垫铁第一次使用时，两星期以后调节一次机床水平。

机床防震垫铁：产品特点：减振橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动力的传入，保证加工尺寸精度及质量。

控制建筑结构谐振传播振动力和噪音。

使
粗、精加工各类机床组成生产单元，适应物流技术的发展。

机床安装不需设置地脚螺栓与地面固定，良好的减振和相当的垂直挠度，使机床稳定于地面。

节省安装费用，缩短安装周期。

可根据生产随时调换机床位置，消除二次安装费
用，使机床楼上安装成为可能。

防震垫铁可以调节机床水平，调节范围大、方便、快捷。

防震垫铁胶垫采用合成橡胶，耐油脂和冷却剂。

机床防震垫铁适用范围：金属加工机床，锻压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、包装机械、发电机及重型设备。

三层减震垫铁能有效的衰减机器自身的振动，保证加工尺寸精度及质量。

安装机床使用机床调整垫铁可以不用设置地脚螺栓与地面固定，良好的减振和相当的垂直挠度，使机
床稳定于地面。

机床调整垫铁可以调节机床水平，调节范围大，方便，快捷。

大型设备基础垫铁安装规范大型设备基础垫铁安装规范1、大型设备安装前必须由技术人员根据施工图对设备的重量进行校正，并作出记录。

2、对于机械安装的现场地坪，要求其平整度在±5mm以内，地脚螺栓孔的位置偏差不得大于±5mm，且中心线与设备中心线垂直偏差不大于2mm。

大型设备基础垫铁安装规范3、基础垫铁上平面应略高于周围地坪表面5～10mm，不得凸起、扭曲，如有不平处要用细石混凝土浇灌平整，振捣密实。

在高温季节施工，浇灌细石混凝土要采取措施控制浇筑温度，使之符合规定。

在冬期施工，浇筑细石混凝土要做好防冻工作，浇筑前清除地面冰雪，且浇筑要连续进行，当混凝土出现受冻害现象时，停止施工，经检查处理后方可继续施工。

4、设备基础就位后，根据设备的重心位置调整垫铁高度，使设备重心落在基础中心线上，以保持设备水平和稳定。

大型设备基础垫铁安装规范5、大型设备安装就位后，严禁变更机床设备的定位基准。

严格按照设计图纸、安装工艺及基础施工技术交底进行安装，不得遗漏项目，任何人不得随意变更设备的位置，特殊情况确需移动时，须经原设计单位核定，并经生产厂家同意，方能进行。

为了保证连续生产及长时间满负荷运转，大型设备的基础垫铁是不可缺少的。

它可使设备本身重力均匀分布，保证设备的稳定性，避免因设备重量不均匀而引起设备变形，影响设备精度，从而增加生产成本。

此外，大型设备基础垫铁还具有防腐蚀、绝热等功能。

设备安装就位的一般要求1、为便于设备安装就位和固定，减少焊接变形，在设备安装前必须校正好各零部件的位置，零部件的夹紧和固定，标高和方向的正确性。

2、安装设备时所用的吊装设备（包括起重机、叉车、吊车等），应有足够的起重量和叉举稳定性。

3、设备安装时，为了便于设备找正和找平，要预先安装相应的设备固定螺栓，并在设备底座和基础台上画出标志。

5、一般情况下，设备应设有三个支点或垫铁，并应使每一点承受荷载的作用不小于设备自身重量的二分之一。

机床调整垫铁工作原理指
机床调整垫铁工作原理：
一、什么是机床调整垫铁：
机床调整垫铁是一种小型机床，可以将大型机床夹紧平整平衡，以控制安装在其上的零件或部件在机床上的运动精度和准确性。

二、原理：
1、机床调整垫铁的原理是，机床上设有若干工作中心，每个中心都安装有若干调整垫铁。

这些垫铁安装在工作中心上，使机床轴中心垂直于轴心，从而控制机床安装的零件或部件的准确度和运动精度。

2、同时，还要考虑机床的负载情况，调整垫铁的负载也会影响机床的精度和运动精度。

因此，机床调整垫铁的大小要根据机床工作中心的不同情况，以确保正确的负载平衡。

三、工作步骤：
1、将机床和调整垫铁安装在机床的工作中心上，并根据机床的重量和刚度，选择合适的调整垫铁。

2、调整垫铁的支撑垫板的位置，使垫板能够将调整垫铁安装到原有位置，使机床轴中心与杆轴定位不变，从而避免零件的位移或变形。

3、用螺丝刀对机床的滑块进行螺丝调节，调节器的上下限位置以及支持垫板的紧固螺丝。

4、调整好后，通过操作机床，观察机床零件动作情况是否正常，检查调整垫铁的支撑垫板是否安装牢固，是否能够正常支撑物料。

四、作用：
1、降低机床抖动：精确调节机床调整垫铁，可以有效减少机床抖动，从而提高加工精度。

2、增强机床稳定性：调整好机床调整垫铁后，可以有效增强机床的稳定性，并减少机床使用过程中的变形及零件的位移。

3、延长机床使用寿命：调整垫铁可以减少机床的衰减，保持机床的正确安装，延长机床的使用寿命。
