无垫铁钢结构安装施工工法

钢结构拼装施工方法钢结构拼装施工是一种在工地上将预制的钢构件拼装成整体结构的方法。

这种施工方法具有快速、节约成本的特点，被广泛应用于建筑和桥梁工程等领域。

下面将介绍钢结构拼装施工的步骤和注意事项。

一、准备工作在进行钢结构拼装施工之前，需要进行准备工作，包括选址、设计、设备和材料准备等。

1.选址选取适合进行钢结构拼装施工的场地，要考虑地基的承载力和建筑物的周围环境等因素。

2.设计根据工程的需求，设计出符合要求的钢结构方案，并确保方案的合理性和可行性。

3.设备和材料准备准备好所需的起重设备、螺栓、焊接材料等，以确保施工的顺利进行。

二、施工步骤1.基础施工首先进行基础的施工，包括地基的挖掘和浇筑等工作。

确保基础牢固稳定，能够承受后续的钢结构重量。

2.安装主体结构根据设计方案，按照先大后小的原则，将主体结构的构件一一安装起来。

采用起重设备将预制的钢构件吊装到预定位置，并采用螺栓连接或焊接的方式固定。

3.安装次要构件安装好主体结构后，再进行次要构件的安装。

如梯子、扶手、屋面等。

4.施工验收完成钢结构的拼装后，进行施工验收。

检查每个部位的连接是否牢固，各项工程是否符合设计要求。

三、注意事项1.安全第一在钢结构拼装施工过程中，要始终将安全放在第一位。

采取必要的安全措施，确保施工人员的人身安全。

2.严格按照设计方案进行施工遵循设计方案，按照正确的顺序和方法进行施工。

不得擅自改变结构设计。

3.合理使用起重设备在使用起重设备进行钢结构吊装时，要保证设备的安全可靠，并按照规定的操作流程进行操作。

4.质量把关在施工过程中，要进行严格的质量把关，确保每个构件的连接牢固，没有松动或缺陷等。

总之，钢结构拼装施工方法是一种高效、节约成本的施工方式。

通过合理的准备工作和严格的施工步骤，能够确保工程的质量和进度。

同时，也需要注意安全问题和质量把关，以确保施工的成功完成。

钢结构传统安装方法与无垫铁安装法对比-土木工程施工论文-土木建筑论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——钢结构由于其强度高,自重轻,整体刚性好,变形能力强及工业化程度高,施工工期短等特点而广泛应用于各项工程建设中.结构通过柱脚与混凝土基础连接,柱脚的作用就是将柱端的轴力,弯距和剪力传递给基础,使上部结构与基础牢固的连接在一起,保证结构满足承载能力和正常使用要求.目前,在工业与民用建筑钢结构设计中,柱脚与混凝土基础的连接方式主要有外露式、外包式、埋入式与插入式,而外露式钢柱脚施工工艺简单,造价低,是最为成熟,应用最为广泛的钢柱脚形式.延长石油( 集团) 煤-油共炼试验示范项目共有钢结构框架13 个,钢结构厂房2 个,泵棚、库房5 个,管廊钢结构6组,结构总量共计4500 余t,施工工作量非常大.除两个钢结构厂房采用杯口插入式柱脚外,其余结构均设计为外露式柱脚,柱与梁连接采用栓、焊连接形式.由于工期紧张,现场交叉作业较多,且为了保证焊接与防腐的质量,结构在制造厂深度预制,现场仅进行柱与梁的拼接及次梁、梯子平台的安装,结构现场组对工作量主要体现在吊装与柱脚的安装上.由于吊装工作无法进行简化,柱脚安装方式的选择成为决定现场施工工作量大小的主要因素.1 结构柱脚设计主要形式及传统安装方法1. 1 结构柱脚设计主要形式结构柱脚设计主要有以下几种形式,即六锚栓柱脚( 见图1) 、四锚栓柱脚( 见图2) 、两锚栓柱脚( 见图3) 、六锚栓带剪力键柱脚( 见图4) 、四锚栓带剪力键柱脚( 见图5).设计时柱脚板下表面与混凝土基础顶面之间留有50mm 找平层,用于在安装时对立柱垂直度及柱顶标高进行调整( 见图6) .1. 2 传统安装方法传统安装方法为在柱脚板与基础顶面之间加垫铁进行调整,具体做法如下:( 1) 钢结构基础验收合格后,对放垫铁位置进行处理,柱脚各地脚螺栓放置1 ~2 组垫铁,最少不得小于1 组( 见图7、8、9) .基础铲麻面,垫铁槽要铲平,垫铁与基础接触面积不小于50%.( 2) 垫铁接触面应磨平,无氧化皮和飞边,光洁度和斜度要达到要求,平垫铁与斜垫铁配套使用调整高度,斜垫铁成对使用,与平垫铁组成垫铁组,一般不超过四层,薄垫铁放在斜垫铁与平垫铁的中间,垫铁组高度一般为30 ~70mm.( 3) 垫铁组应露出柱脚板10 ~ 30mm,每垫铁组伸入柱脚板底面的长度,均应超过地脚螺栓.各垫铁组顶面的标高应与柱脚底面实际安装高度一致.( 4) 垫铁均采用水平尺找平,平垫铁顶水平度允差为2mm /m.( 5) 就位立柱: 垫铁找平完以后,安装就位立柱.立柱吊装就位以后,柱脚板下利用两组( 成90角) 斜铁找平,远处用经纬仪找垂直度,垂直度找好以后,调整各组垫铁,保证垂直度不变的前提下,要求每组垫铁与立柱地脚板下表面严密接触,验收时用2. 5P 手锤敲击,无松动为合格.最后,拧紧地脚螺栓.( 6) 全部钢结构安装完成后,重新把紧地脚螺栓,垫铁组垫铁之间进行层间点焊固定,防止松动.柱脚板下表面与混凝土基础顶面之间空隙用细石混凝土进行二次灌浆,结构安装完成.2 无垫铁安装法我们结合国外以及中石化各建设公司结构施工经验,此次施工采用无垫铁安装,即在基础顶面用高强度无收缩灌浆料预制混凝土块代替垫铁,具体做法如下:( 1) 在基础上画出预制垫块的位置,对于没有剪力键预留孔的钢结构柱脚基础,在基础中部设置一个垫块,垫块顶尺寸为150 150mm( 见图10、11、12) ; 对于有剪力键预留孔的钢结构柱脚基础,宜在地脚螺栓之间设置 2 个垫块,垫块顶尺寸为100 100mm( 见图13、14、15) .( 2) 用手锤和钎子在安装垫块的位置凿出麻面,然后用水冲洗干净,然后在每个麻面部位放满清洁水,充分湿润基础砼,在制作垫块前除去积水.( 3) 用Q235B 钢板加工垫板,厚度为6 ~8mm,边长比垫块顶尺寸小10 ~20 mm,垫板必须要求平整光滑,并将表面和边缘打磨清理合格.( 4) 制作垫块前,先在基础上刷一层水泥浆,然后将木模( 或铁模板) 放在安装垫块的位置上,用高强度无收缩灌浆料分层施工,一般以两至三层为宜,每加一层,用橡皮锤捣打一层,达到表面平整,并略有出水现象为止.( 5) 在混凝土顶部放好垫板,用水准议测定垫板的标高,垫板上顶面标高即柱脚板下表面标高尺寸,标高误差应控制在2mm 以内,用水平仪测定垫板的水平度,纵、横向水平度误差应于0. 15mm/m 以内,有标准和水平度超差时,可通过调整垫板下面的砂浆厚度和用橡皮锤捣打垫铁来实现.( 6) 脱模修整支墩,施工完成后,垫板的上表面要比浆顶高出2 ~5mm,不得低于灌浆料座浆,并在周边进行45倒角.修整完成后,覆盖塑料薄膜养护,待4h 后开始在薄膜内少量淋水养护,待72h 后,即可进行钢结构安装工作.( 7) 就位立柱: 立柱吊装就位以后,远处用经纬仪找垂直度,垂直度找好以后,最后,拧紧地脚螺栓.待全部钢结构安装调整完成后,重新把紧地脚螺栓,柱脚板下表面与混凝土基础顶面之间空隙用细石混凝土进行二次灌浆,结构安装完成( 见图15) .3 两种施工方法的比较比较两种施工方法,无垫铁安装方法具有以下优点:( 1) 经济性较好.以本项目为例,钢结构共有立柱442个,如采用垫铁安装法,需10. 5t Q235 钢板,再加上垫铁加工费、焊接材料费、人工费等,比无垫铁安装法需多花费约11. 3 万元( 见表1) .( 2) 安装操作更加方便快捷.采用无垫铁安装,对混凝土基础面的平整度要求不高,不需要打磨垫铁基面槽,且吊装立柱时调整垂直度非常方便.( 3) 使用效果好.混凝土垫块稳定性更好,无振动,也不存在垫铁腐蚀.且无收缩灌浆料施工72h 后抗压强度可达到50MPa,可完全满足结构承重的要求.综上所述,钢结构安装采用无垫铁安装法可以节省材料、减少工序,施工质量也能完全保证,不失为一种提高工效、增收节支的好方法,可以在工程建设中广泛推广.。

氧压机组无垫铁安装施工工法氧压机组无垫铁安装施工工法一、前言氧压机组无垫铁安装施工工法是一种新型的氧压机组安装方法，其特点是不需要使用传统的垫铁，减少了施工材料和施工时间，提高了施工效率和施工质量。

本文将详细介绍氧压机组无垫铁安装施工工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点氧压机组无垫铁安装施工工法的特点主要有：1、无垫铁：该工法使用了特殊的优质橡胶板作为底座，取代传统的垫铁，消除了垫铁对氧压机组安放不平的影响，减少了材料和工艺成本。

2、安装快速：无垫铁的使用使得氧压机组的安装操作更加快速简便，大幅度缩短了安装时间。

3、提高稳定性：优质橡胶板具有较好的抗震、抗压和抗冲击能力，能够提高氧压机组的稳定性。

4、降低噪音和振动：橡胶材料能够有效吸收噪音和减少振动，改善了工作环境并保护了设备。

三、适应范围氧压机组无垫铁安装施工工法适用于各类氧压机组的安装工程，特别适用于地震区域和噪音敏感区域的工程项目。

四、工艺原理氧压机组无垫铁安装施工工法的原理是通过使用优质橡胶板作为底座，来调整氧压机组的安放高度和水平度，使其达到安装要求。

具体的工艺原理如下：1、施工工法与实际工程之间的联系：根据氧压机组的具体尺寸和重量，在施工现场进行精确测量，确定每个机组的安装高度和位置。

2、采取的技术措施：根据氧压机组的倾斜程度和水平度要求，调整橡胶板的厚度和坡度，以确保机组的稳定性和平衡性。

五、施工工艺氧压机组无垫铁安装施工工艺主要包括以下几个施工阶段：1、准备工作：清理施工现场，确定安装位置和高度。

2、安装橡胶板：根据施工图纸要求，将橡胶板切割成适当大小，并放置在安装位置上。

3、安装氧压机组：使用起重机具将氧压机组精确安放在橡胶板上。

4、调整水平度：使用水平仪和调节螺栓，调整氧压机组的水平度，确保其平衡稳定。

5、固定机组：将机组与橡胶板用螺栓进行固定。

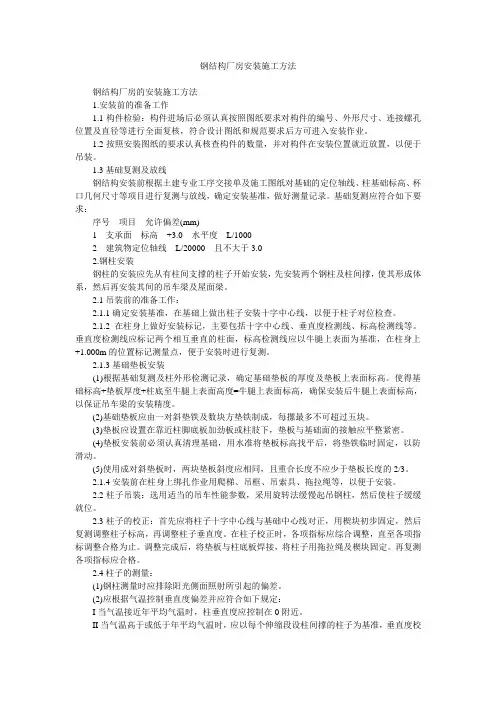

钢结构厂房安装施工方法钢结构厂房的安装施工方法1.安装前的准备工作1.1构件检验：构件进场后必须认真按照图纸要求对构件的编号、外形尺寸、连接螺孔位置及直径等进行全面复核，符合设计图纸和规范要求后方可进入安装作业。

1.2按照安装图纸的要求认真核查构件的数量，并对构件在安装位置就近放置，以便于吊装。

1.3基础复测及放线钢结构安装前根据土建专业工序交接单及施工图纸对基础的定位轴线、柱基础标高、杯口几何尺寸等项目进行复测与放线，确定安装基准，做好测量记录。

基础复测应符合如下要求：序号项目允许偏差(mm)1支承面标高+3.0水平度L/10002建筑物定位轴线L/20000且不大于3.02.钢柱安装钢柱的安装应先从有柱间支撑的柱子开始安装，先安装两个钢柱及柱间撑，使其形成体系，然后再安装其间的吊车梁及屋面梁。

2.1吊装前的准备工作：2.1.1确定安装基准，在基础上做出柱子安装十字中心线，以便于柱子对位检查。

2.1.2在柱身上做好安装标记，主要包括十字中心线、垂直度检测线、标高检测线等。

垂直度检测线应标记两个相互垂直的柱面，标高检测线应以牛腿上表面为基准，在柱身上+1.000m的位置标记测量点，便于安装时进行复测。

2.1.3基础垫板安装(1)根据基础复测及柱外形检测记录，确定基础垫板的厚度及垫板上表面标高。

使得基础标高+垫板厚度+柱底至牛腿上表面高度=牛腿上表面标高，确保安装后牛腿上表面标高，以保证吊车梁的安装精度。

(2)基础垫板应由一对斜垫铁及数块方垫铁制成，每摞最多不可超过五块。

(3)垫板应设置在靠近柱脚底板加劲板或柱肢下，垫板与基础面的接触应平整紧密。

(4)垫板安装前必须认真清理基础，用水准将垫板标高找平后，将垫铁临时固定，以防滑动。

(5)使用成对斜垫板时，两块垫板斜度应相同，且重合长度不应少于垫板长度的2/3。

2.1.4安装前在柱身上绑扎作业用爬梯、吊框、吊索具、拖拉绳等，以便于安装。

2.2柱子吊装：选用适当的吊车性能参数，采用旋转法缓慢起吊钢柱，然后使柱子缓缓就位。

钢结构安装施工方案及技术措施 第一节 安装前准备工作及安装总体思路一、安装前准备工作安装前,项目经理部及有关人员应提前到达施工现场进行安装前的各项准备工作。

1.1施工总平面布置图布置 本工程的总平面主要布置内容为:项目经理及安装工人的办公室、临时生活设施。

材料运输进出通道和汽车吊进出通道。

原材料、设备、零部件的堆放场地。

电源位置的确定和布置 各区平面关系见下图所示：场场地使用大样图南共享大厅、艺术墙北共享大厅、艺术墙艺术馆美术馆小剧场音乐厅大剧院第七区第六区第四区第五区第三区第二区第一区1.2人员组成及技术交底工作:1.2.1工程施工管理网络图工程施工管理网络图1.2.3对将去现场施工的技术、管理人员进行交底，并编制相应的施工计划，交底的主要内容有：①工程概况及施工部署；②合同及有关协议；③施工组织设计；④质量、安全及组织纪律，具体见下图：二、安装方案总体思路本工程安装共分为五个馆(椭球体)安装，艺术墙、南北共享大厅安装、标志塔安装及檩条安装，根据本工程的实际情况先对五个馆、艺术墙、南北共享大厅、标志塔的安装方案作如下简述：——五个馆安装拟采用满堂脚手架利用土建现有塔吊及大型吊机进行安装。

——艺术墙、南北共享大厅拟采用大型汽吊和汽车吊相结合的方法进行吊装。

——标志塔拟采用大型汽吊和进行安装。

1、五个馆的安装五个馆钢桁架安装采用满堂脚手架高空散装法进行安装,本工程钢桁架主要分倒三角形桁架和片式桁架，采用主桁架分段吊装，环桁架高空散装的方法进行安装。

2、艺术墙和南北共享大厅吊装本工程的艺术墙结构形式为组合式相贯结点圆管柱桁架，钢管为变截面变壁厚，共享大厅为片式鱼腹桁架。

根据本工程的实际情况，艺术墙采用公司总拼分段运到现场，现场分段吊装高空对接的方法进行安装，总拼是为了桁架尺寸的统一、准确，分段吊装有利于吊机选择，艺术墙柱最高40米，最重达57.56T,原则上分段不大于12米。

分段吊装时应将平面桁架和支撑系杆同时吊装，以增加艺术墙整体结构受力稳定，鱼腹桁架可以从一边向一边吊装，一榀一榀向后退进行吊装，该桁架重量轻，受力分析整体吊装方案可行。

无垫铁安装:1、优缺点：调整方便、稳定性好、没有垫铁[wiki]腐蚀[/wiki]，二次灌浆比较烦琐。

适用于底座底面较平整的机器。

2、操作要点：2.1支撑工具（千斤顶、顶丝、临时垫铁）的数量和布置的位置要根据机器的重量、底座结构等计算确定好。

2.2支持顶丝用的钢垫板顶面水平度允差为2mm/m。

2.3二次灌浆务必用6磅手锤和专用打击捣浆工具捣实混凝土或砂浆。

2.4二次灌浆层达到设计强度的75[wiki]%[/wiki]以上时，方允许去掉支撑件，并同时复测机器的水平度。

还有补充一下垫铁安装：1、优缺点：安装和调整垫铁水平比较麻烦，要求比较高，存在垫铁腐蚀，应用面比较广泛，适用于大型机器。

2、操作要点： 2.1放置垫铁处要铲出麻面，麻点深度不小于10mm，每平方分米内有3~5个，水平度允差为2mm/m。

9 J! j7 b h5 V& j 2.2垫铁接触面应铣出，无氧化皮和飞边，光洁度和斜度达到要求。

2.3斜垫铁配对使用，与平垫铁组成垫铁组时，一般不超过四层，薄垫铁放在斜垫铁与平垫铁的中间，垫铁组高度一般为30~70mm. 2.4垫铁与基础接触面积不小于50%，平垫铁顶平面水平度允差为2mm/m，各垫铁组顶面的标高应与机器底面实际安装高度一致。

, y) d' @6 o, \( _; ]- l, 2.5机器找平后，垫铁组应露出机器底座10~30mm，每垫铁组伸入机器底座底面的长度，均应超过地脚螺栓。

2.6配对斜垫铁的搭接长度不应小于全长的3/4，其相互间的偏斜角应不大于3度。

- E# T8 J( G9 P- L( m4 H. {" h 2.7找平找正后，应检查垫铁无松动和垫铁之间及垫铁与底座之间的间隙符合规定，无问题后，垫铁组两侧进行层间电焊固定。

无垫铁安装施工工艺与有垫铁安装方法相比,具有经济、高效的特点,而且调整方便,稳定性好,没有垫铁腐蚀等优点。

工艺原理及特点1.1工艺原理无垫铁安装是利用安装用的小型千斤顶或临时垫铁,或机器上已有的安装用的顶丝来找平机器,然后用微膨胀水泥或无收缩水泥砂浆灌注并随即捣实二次灌浆层,待二次灌浆层达到设计强度的75%以上时,取出千斤顶、或临时垫铁填实空洞,或松顶丝,即可达到找平二、垫铁１．垫铁的作用：是把[wiki]设备[/wiki]的重量传递给基础，又可以通过调整垫铁的厚度将设备找平。

钢结构安装方法
钢结构的安装方法主要包括以下几个步骤：
1. 材料准备：确定安装所需的钢材种类和规格，并进行采购和配送到施工现场。

2. 基础施工：根据设计要求和施工图纸，在地面上进行基础的施工，包括挖掘基坑、垫层、浇筑混凝土基础等。

3. 结构组装：根据设计图纸和施工方案，按照顺序进行钢结构的组装。

一般情况下，先组装梁柱体系，再安装屋面和墙体。

组装时需要注意连接部位的精确度和稳定性。

4. 螺栓连接：钢结构的连接一般采用螺栓连接。

安装时需要先在连接部位打孔，然后将螺栓穿过孔洞，紧固上螺母，保证连接牢固。

5. 焊接加固：在需要强度更高的连接部位，可以采用焊接进行加固。

焊接前需要清理连接部位的表面，并采取必要的防护措施。

6. 检查和调整：在钢结构安装完成后，需要进行检查和调整，确保结构的准确度和稳定性。

对于不符合要求的部位，需要进行调整或修复。

7. 防腐处理：钢结构需要经过防腐处理，以增加其使用寿命。

常用的防腐处理
方法包括喷涂防腐漆、热镀锌等。

8. 吊装和安装：完成钢结构的组装后，可以采用吊装设备进行整体吊装，并将其准确安装到预定位置。

安装过程中需要注意保证结构的稳定性和安全性。

上述是钢结构的一般安装方法，具体操作还需要根据具体情况和设计要求进行调整。

钢结构现场安装与焊接施工方法一、概述二、施工前的准备工作1.确定合理的安装顺序和方法，编制详细的施工方案和施工图纸。

2.对施工人员进行必要的技术培训，确保其具备相应的安全意识和专业知识。

3.安排必要的施工设备和工具，例如吊车、脚手架等。

4.进行现场勘查，了解施工场地的具体情况，做好地基基础的准备工作。

三、钢结构现场安装方法1.就地装配法：将各个构件分批运至现场，然后根据施工图纸和方案进行装配和安装。

2.预装配法：在工厂内将各个构件按照施工图纸进行预装配，然后将预装配好的构件运至现场进行拼装。

1.焊接前的准备：对于需要焊接的构件，必须进行清洁处理，去除油污、尘土和杂质，以保证焊接的质量。

同时，必须严格按照焊接工艺规程进行备料和焊材选用。

2.焊接操作：根据焊接工艺规程和图纸要求，进行焊接操作。

焊接时，必须保证焊接位置的准确和稳固，避免产生变形。

3.焊后处理：焊接完成后，对焊缝进行除渣、砂光和清洁处理，以保证焊缝的质量。

同时，还需要对焊缝进行无损检测和力学性能测试，以确保焊接质量达到要求。

五、安全措施1.施工现场必须设置安全警示标志和防护设施，确保施工人员的安全。

2.建立安全管理制度，对施工人员进行安全教育和培训，提高其安全意识和自我防护能力。

3.严格按照焊接工艺规程和标准进行操作，确保焊接质量和施工安全。

4.对各种工作设备进行定期检修和维护，确保其良好的工作状态。

5.配备合适的劳动保护用品，例如防护手套、防护眼镜等，保护施工人员的身体健康。

综上所述，钢结构现场安装与焊接施工方法是钢结构工程施工的重要内容。

通过合理的施工顺序和操作方法，可以确保钢结构工程的安全性和可靠性，提高施工效率并降低施工成本。

同时，施工过程中必须严格遵守相关的安全规范和标准，采取必要的安全措施，保障施工人员的人身安全。

钢结构安装施工方案及工艺方法根据本工程的结构形式，钢结构安装的工艺流程为：测量（标高、轴线）→就位准备→钢柱吊装→校正并临时固定→柱最后固定→钢梁吊装→就位临时固定→钢屋架吊装→檩条安装→天沟安装→面板安装等。

1、安装前的准备钢结构安装前应按构件明细表核对构件的材质、规格及外观质量，查验零部件的技术文件（合格证、试验、测试报告以及设计文件、设计要求、结构试验结果的文件）。

安装前，应对制作的钢结构零部件，按施工图的要求，对照构件明细表按照数量和质量进行全面检查。

对设计要求构件的数量、尺寸、水平度、垂直度、机安装接头处的尺寸等进行逐一检查。

所有构件，必须经过质量和数量检查，全部符合设计要求，并经办理验收、签字手续后，方可进行安装。

搭设拼装平台。

拼装平台应具有适当的承重刚度和水平度，水平度的误差不应超过2～3mm。

对于制作中遗留的缺陷和运输中产生的变形，均应矫正后才能安装。

钢结构在吊装前应将表面的油污、泥沙和灰尘等清除干净。

本工程吊装采用15t的吊车进行吊装，钢结构运输均采用汽车运输。

现场加工所需的小型机具均已经准备到位。

在吊装前编制可行的吊装方案，并经监理等有关单位的审定批准。

钢结构构件的堆放场地应平整坚实，无积水；堆放构件下应铺设垫木。

堆放的构件按种类、型号、安装顺序编号分区放置。

螺栓预埋安装：螺栓加工好经验收符合质量要求后，立即进行安装。

在安装时严格按图纸的尺寸要求，为了保证螺栓在浇捣混凝土时不发生偏移，在浇筑混凝土基础前，应用定型卡盘将预埋螺栓按设计要求位置卡住，在加固螺栓时采用钢板凿孔固定（钢板孔的位置必须和螺栓的位置一致）。

所有的螺栓固定好后用塑料薄膜保护好，并涂刷防滑油，防止生锈。

钢结构基础检查：钢结构安装前，经抄平放线，严格控制基础部位与支承面的纵横轴线和标高，并进行验收，提出验收合格报告资料。

验收内容包括基础坐标和标高、轴线以及螺栓尺寸，保证以上内容符合规范和图纸要求。

现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。

内容预览：non-parallel installation of equipment 靠灌浆层传递设备重量的安装工艺。

设备安装通常是在设备底座下安放垫铁，借调整垫铁厚度，使设备安装达到所要求的标高和水平，并且能使设备底座下的各个部分，在二次灌浆时都能灌满，以使设备的全部重量通过垫铁很均匀地传递到基础上。

无垫铁安装法是把找平、找正、找标高的调整工作利用斜铁或螺栓调正垫铁来进行。

当调正工作做完，地脚螺栓拧紧后即进行二次灌浆。

在二次灌浆层养护期满，达到应有的强度后，把斜铁或调整垫铁拆去，再将其空出来的位置处灌以水泥砂浆，并再次拧紧地脚螺栓，同时复查标高水平和中心线的正确性。

无垫铁安装应注意：设备的二次灌浆层……你还没注册？或者没有登录？这篇文章要求至少是本站的注册用户才能阅读！离心式压缩机组无垫铁安装及对中找正罗生梅，刘丽荣（兰州理工大学机电工程学院，甘肃兰州730050）【摘要】：阐述了无垫铁安装法和轴的对中找正方法，分析出了两轴空间位置与跳动量之间的关系，导出了被调整轴调整量的计算公式，有效地解决了离心式压缩机组安装中的难题，实用价值高。

【关键词】：离心压缩机组；无垫铁安装；对中找正1．概述离心式压缩机组是石油化工装置的心脏设备，其安装质量直接关系到装置能否安全、平稳、长周期、满负荷的运行。

在机组安装中，联轴器的对中找正质量直接影响机组的效能发挥及其使用寿命，联轴器的对中找正非常重要，必须采取切实有效的方法加以控制。

过去离心压缩机组采用有垫铁安装，技术工艺复杂、劳动强度大、施工工期长、成本高，且采用垫铁法，机组的负荷实际只由垫铁组承受，二次灌浆层干固后砂浆都要发生收缩，砂浆与机组底座之间必然出现间隙，因此底座与机组受到不均匀的反向负荷，致使机组不能长周期正常运转[1]。

采用无垫铁安装法，机组自重及地脚螺栓拧紧力均由二次灌浆层来承担，能很好地解决以上问题。

本文就以中国石化安庆石化总厂8万吨/年丙烯腈装置空压机组（离心压缩机组）为例来论述离心压缩机组的安装及对中找正方法。
