附表1：西南石油大学大型仪器设备有偿使用收费标准清单
说明：根据西南石大设[2011]6号文件第十五条规定，大型仪器设备有偿使用收费的校内优惠政策如下：
⑴承担学校下达的计划内实验教学任务，不得收取任何费用，实验消耗费由学院在学校下拨的实验教学经费中安排支出。
⑵承担大学生课外开放实验项目、大学生创新性实验项目以及学科竞赛项目，只收取实验消耗费，由学生承担项目所获得的资助经费列支。
⑶因特殊原因需无偿提供使用的，必须事先报大型仪器设备管理中心审核同意，并经主管校长批准。
⑷本校教师科研项目使用仪器设备，收费标准中未分别注明校内外收费标准的按公布标准的50%的优惠价收取。
备注：以上设备详细的功能和应用领域请登录学校大精设备专管共享网络平台查询，网址：/User_page/Equipment.aspx。

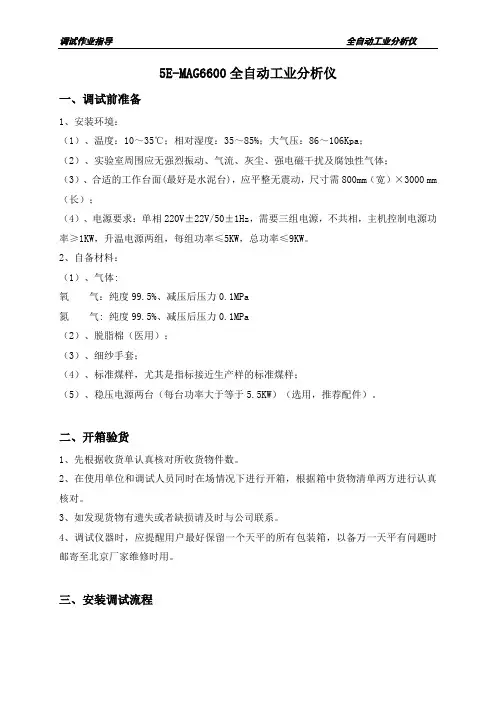

5E-MAG6600全自动工业分析仪一、调试前准备1、安装环境：（1）、温度：10～35℃；相对湿度：35～85%；大气压：86～106Kpa；（2）、实验室周围应无强烈振动、气流、灰尘、强电磁干扰及腐蚀性气体；（3）、合适的工作台面(最好是水泥台)，应平整无震动，尺寸需800mm（宽）×3000 mm （长）；（4）、电源要求：单相220V±22V/50±1Hz，需要三组电源，不共相，主机控制电源功率≥1KW，升温电源两组，每组功率≤5KW，总功率≤9KW。
2、自备材料：（1）、气体:氧气：纯度99.5%、减压后压力0.1MPa氮气: 纯度99.5%、减压后压力0.1MPa（2）、脱脂棉（医用）；（3）、细纱手套；（4）、标准煤样，尤其是指标接近生产样的标准煤样；（5）、稳压电源两台（每台功率大于等于5.5KW）（选用，推荐配件）。
二、开箱验货1、先根据收货单认真核对所收货物件数。
2、在使用单位和调试人员同时在场情况下进行开箱，根据箱中货物清单两方进行认真核对。
3、如发现货物有遗失或者缺损请及时与公司联系。
4、调试仪器时，应提醒用户最好保留一个天平的所有包装箱，以备万一天平有问题时邮寄至北京厂家维修时用。
三、安装调试流程四、调试安装1、安装前整机检查：（1）、打开分析仪器外壳盖，紧固易松动的螺丝，主要有固定光槽的滑块螺丝、天平调节底座固定螺丝、送样杆升降电机轴套、转盘升降轴电机轴套、转盘转动电机分度盘螺丝；紧固电源连接的螺丝等。
（2）、用万用表检查仪器电源引线对地的电阻（20M Ω档），排除短路。
并将天平的电源插头用绝缘套管套好。
插好仪器的电路板卡及接插件。
紧固加热丝的连接部件等。
（3）、安装好电脑，连接好仪器的电源线、信号线。
启动电脑，安装好测试程序，将仪器控制电源接通，启动测试程序，进入硬件调试，分别检查全自动工业分析仪Ⅰ部分的转盘转动功能、转盘升降功能，送样功能；全自动工业分析仪Ⅱ部分的转盘转动功能，转盘升降功能是否正常。
实验室煤炭化验设备配置清单，适用于电厂、钢厂、水泥厂的煤炭检测和煤质分析。
包括煤炭化验仪器名称、型号、技术参数和性能介绍；包括量热仪、测硫仪、采样机、制样机、水分测定仪、碳氢测定仪、元素分析仪、工业分析仪等多种选择，整合高中低档配置，研制出的最实用的方案。
包括量热仪、测硫仪、定硫仪、马弗炉、水分测定仪、碳氢元素测定仪、哈氏可磨性指数测定仪、米库姆转鼓机、密封式制样机、奥亚膨胀度测定仪、燃点测定仪、灰熔点测定仪、数
本实验室仪器设备配置清单由和联合供稿，希望对您有帮助。

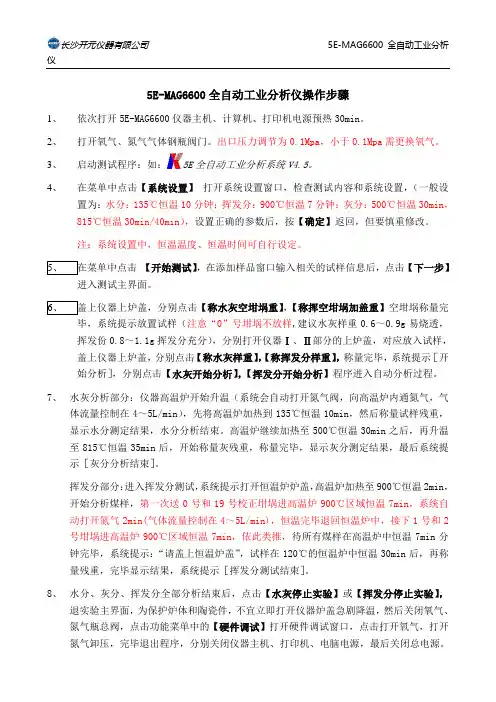

5E-MAG6600全自动工业分析仪操作步骤1、依次打开5E-MAG6600仪器主机、计算机、打印机电源预热30min。
2、打开氧气、氮气气体钢瓶阀门。
出口压力调节为0.1Mpa，小于0.1Mpa需更换氧气。
3、启动测试程序：如：5E全自动工业分析系统V4.5。
4、在菜单中点击【系统设置】打开系统设置窗口，检查测试内容和系统设置，（一般设置为：水分：135℃恒温10分钟；挥发分：900℃恒温7分钟；灰分：500℃恒温30min，815℃恒温30min/40min），设置正确的参数后，按【确定】返回，但要慎重修改。
注：系统设置中，恒温温度、恒温时间可自行设定。
【开始测试】，在添加样品窗口输入相关的试样信息后，点击【下一步】进入测试主界面。
称水灰空坩埚重】，【称挥空坩埚加盖重】空坩埚称量完毕，系统提示放置试样（注意“0”号坩埚不放样,建议水灰样重0.6～0.9g易烧透，挥发份0.8～1.1g挥发分充分），分别打开仪器Ⅰ、Ⅱ部分的上炉盖，对应放入试样，盖上仪器上炉盖，分别点击【称水灰样重】，【称挥发分样重】，称量完毕，系统提示［开始分析］，分别点击【水灰开始分析】，【挥发分开始分析】程序进入自动分析过程。
7、水灰分析部分：仪器高温炉开始升温（系统会自动打开氮气阀，向高温炉内通氮气，气体流量控制在4～5L/min），先将高温炉加热到135℃恒温10min，然后称量试样残重，显示水分测定结果，水分分析结束。
高温炉继续加热至500℃恒温30min之后，再升温至815℃恒温35min后，开始称量灰残重，称量完毕，显示灰分测定结果，最后系统提示［灰分分析结束］。
挥发分部分：进入挥发分测试，系统提示打开恒温炉炉盖，高温炉加热至900℃恒温2min，开始分析煤样，第一次送0号和19号校正坩埚进高温炉900℃区域恒温7min，系统自动打开氮气2min(气体流量控制在4～5L/min)，恒温完毕退回恒温炉中，接下1号和2号坩埚进高温炉900℃区域恒温7min，依此类推，待所有煤样在高温炉中恒温7min分钟完毕，系统提示：“请盖上恒温炉盖”，试样在120℃的恒温炉中恒温30min后，再称量残重，完毕显示结果，系统提示［挥发分测试结束］。

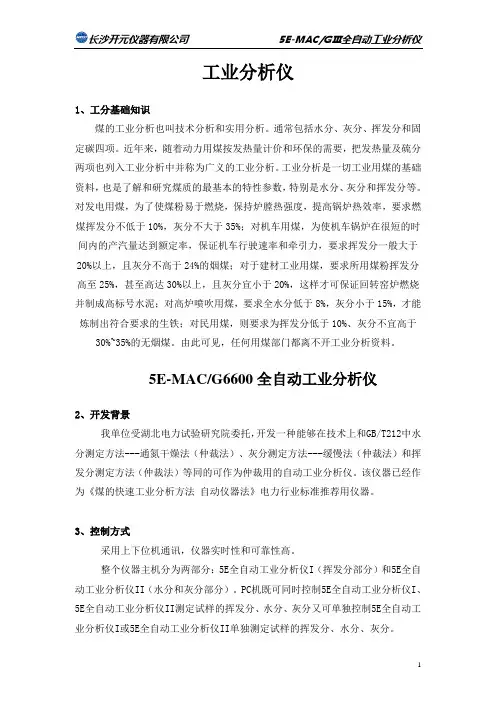

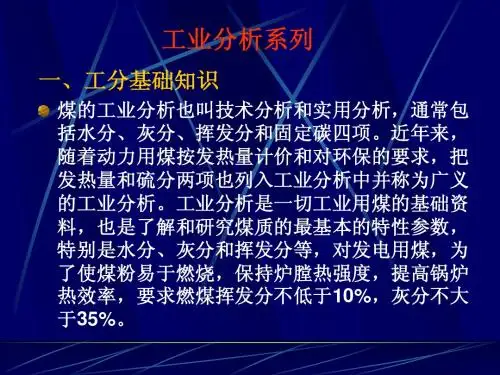

工业分析仪1、工分基础知识煤的工业分析也叫技术分析和实用分析。
通常包括水分、灰分、挥发分和固定碳四项。
近年来，随着动力用煤按发热量计价和环保的需要，把发热量及硫分两项也列入工业分析中并称为广义的工业分析。
工业分析是一切工业用煤的基础资料，也是了解和研究煤质的最基本的特性参数，特别是水分、灰分和挥发分等。
对发电用煤，为了使煤粉易于燃烧，保持炉膛热强度，提高锅炉热效率，要求燃煤挥发分不低于10%，灰分不大于35%；对机车用煤，为使机车锅炉在很短的时间内的产汽量达到额定率，保证机车行驶速率和牵引力，要求挥发分一般大于20%以上，且灰分不高于24%的烟煤；对于建材工业用煤，要求所用煤粉挥发分高至25%，甚至高达30%以上，且灰分宜小于20%，这样才可保证回转窑炉燃烧并制成高标号水泥；对高炉喷吹用煤，要求全水分低于8%，灰分小于15%，才能炼制出符合要求的生铁；对民用煤，则要求为挥发分低于10%、灰分不宜高于30%~35%的无烟煤。
由此可见，任何用煤部门都离不开工业分析资料。
5E-MAC/G6600全自动工业分析仪2、开发背景我单位受湖北电力试验研究院委托，开发一种能够在技术上和GB/T212中水分测定方法---通氮干燥法（仲裁法）、灰分测定方法---缓慢法（仲裁法）和挥发分测定方法（仲裁法）等同的可作为仲裁用的自动工业分析仪。
该仪器已经作为《煤的快速工业分析方法自动仪器法》电力行业标准推荐用仪器。
3、控制方式采用上下位机通讯，仪器实时性和可靠性高。
整个仪器主机分为两部分：5E全自动工业分析仪I（挥发分部分）和5E全自动工业分析仪II（水分和灰分部分）。
PC机既可同时控制5E全自动工业分析仪I、5E全自动工业分析仪II测定试样的挥发分、水分、灰分又可单独控制5E全自动工业分析仪I或5E全自动工业分析仪II单独测定试样的挥发分、水分、灰分。
4、主要技术特点：4.1测量准确：严格按国标设计，采用热重分析法，无煤种限制，挥发分的测试过程采用国家标准方法——《煤的工业分析方法》(GB/T212—2001)。
长沙开元仪器有限公司Changsha Kaiyuan Instruments Co.,LTD目录安全事项 (3)1前言 (4)1.1 概述 (4)1.2 仪器特点 (4)1.3 技术参数 (4)1.4 工作环境 (5)2结构及工作原理 (6)2.1 整机结构示意图 (6)2.2 部件说明 (6)2.3 工作原理简介 (7)2.3.1 检测原理 (7)2.3.2 工作过程 (7)2.3.3 测定流程 (7)3安装与调试 (10)3.1 注意事项 (10)3.2 仪器总成安装 (11)3.2.1 仪器安装 (11)3.2.2 计算机的安装 (12)3.2.3 打印机的安装 (12)3.2.4 数据通讯的安装 (12)3.3调试建议 (13)3.3.1 仪器开机(关机)调试 (13)3.4 零部件的装卸 (14)3.4.1 电子天平的安装与调试 (14)3.4.2 转盘安装与调试 (16)3.4.3 称杆的安装和位置调整 (17)4软件说明 (19)4.1 软件安装 (19)4.2 功能说明 (22)4.2.1 【设置】菜单 (22)4.2.2 【开始测试】菜单 (38)4.2.3 【功能】菜单 (46)4.2.4 【查看】菜单 (53)4.2.5 【数据管理】菜单 (53)4.3 缺省设置 (60)5操作指导 (61)5.1 操作准备 (61)5.1.1 坩埚准备 (61)5.1.2 气体准备 (61)5.1.3 试样勺 (61)5.2 操作 (61)5.2.1 日常操作 (61)5.3 操作建议 (63)6报表处理 (63)7仪器维护与保养 (64)7.1 日常维护 (64)7.1.1 机械部件的维护 (64)7.1.2 天平的维护 (64)7.1.3 其他注意事项 (64)8故障排除 (65)8.1 高温炉部分 (65)8.2 旋转及升降部分 (65)8.3 气路部分 (67)8.4 测试程序部分 (67)8.5 测试结果部分 (68)8.6 称量部分 (70)9仪器配件表 (71)10附录A 计算原理/公式 (73)11附录B 通讯接口 (74)12附录C 仪器标定 (74)13附录E 接线图 (75)13.1分析仪接线图1 (75)13.2分析仪接线图2 (76)14附录G 公司介绍 (77)安全事项[说明仪器使用过程中的安全注意事项，如电气安全、气体、危险动作等] 说明书中用下列符号及“警告”、“注意”字样来强调有关安全的内容，操作及维修人员必须遵循这些说明以确保人身及设备安全。

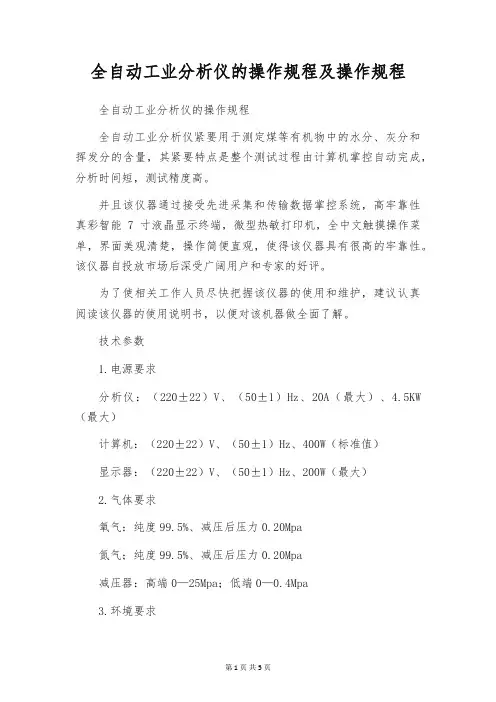

全自动工业分析仪的操作规程及操作规程全自动工业分析仪的操作规程全自动工业分析仪紧要用于测定煤等有机物中的水分、灰分和挥发分的含量，其紧要特点是整个测试过程由计算机掌控自动完成，分析时间短，测试精度高。
并且该仪器通过接受先进采集和传输数据掌控系统，高牢靠性真彩智能7寸液晶显示终端，微型热敏打印机，全中文触摸操作菜单，界面美观清楚，操作简便直观，使得该仪器具有很高的牢靠性。
该仪器自投放市场后深受广阔用户和专家的好评。
为了使相关工作人员尽快把握该仪器的使用和维护，建议认真阅读该仪器的使用说明书，以便对该机器做全面了解。
技术参数1.电源要求分析仪：（220±22）V、（50±1）Hz、20A（最大）、4.5KW （最大）计算机：（220±22）V、（50±1）Hz、400W（标准值）显示器：（220±22）V、（50±1）Hz、200W（最大）2.气体要求氧气：纯度99.5%、减压后压力0.20Mpa氮气；纯度99.5%、减压后压力0.20Mpa减压器：高端0—25Mpa；低端0—0.4Mpa3.环境要求温度：10—35℃；相对湿度：35—85%；大气压：86—106kPa四周无猛烈振动、灰尘、强电磁干扰、腐蚀性气体4.坩埚数量20个，一次可同时测试19个试样5.试样质量煤样（0.9—1.1）g6.炉温范围：（10—1000）℃7.分析精度充分GB/T212—2023《煤的工业分析》标准要求8.外形尺寸605（长）×605（宽）×630（高）（mm）9.重量：约50kg用户自备物品氧气钢瓶壹个氮气钢瓶壹个脱脂棉（医用）标样测试仪主机原理及各部件功能1）高温炉：接受新型陶瓷纤维材料制成的红外炉，升温速度快，较高使用温度可达1000℃。
2）电子天平：通过延长到高温炉内的称杆来精准明确称量坩埚的质量。
3）升降装置：通过步进电机的旋转带动丝杆，使与转盘相连的部件产生垂直方向的往复运动。

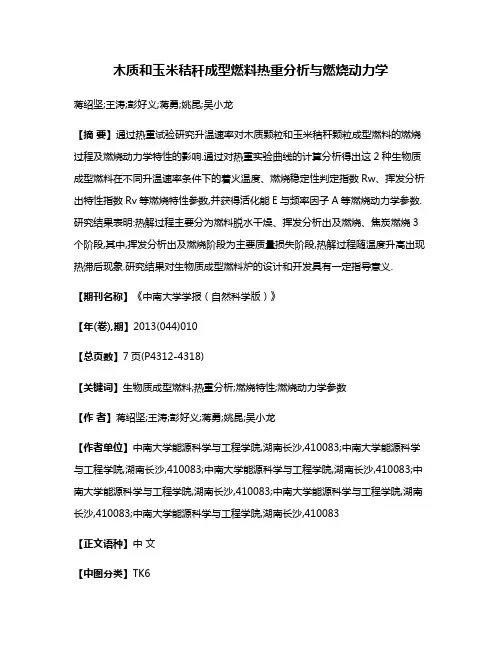

木质和玉米秸秆成型燃料热重分析与燃烧动力学蒋绍坚;王涛;彭好义;蒋勇;姚昆;吴小龙【摘要】通过热重试验研究升温速率对木质颗粒和玉米秸秆颗粒成型燃料的燃烧过程及燃烧动力学特性的影响.通过对热重实验曲线的计算分析得出这2种生物质成型燃料在不同升温速率条件下的着火温度、燃烧稳定性判定指数Rw、挥发分析出特性指数Rv等燃烧特性参数,并获得活化能E与频率因子A等燃烧动力学参数.研究结果表明:热解过程主要分为燃料脱水干燥、挥发分析出及燃烧、焦炭燃烧3个阶段,其中,挥发分析出及燃烧阶段为主要质量损失阶段,热解过程随温度升高出现热滞后现象.研究结果对生物质成型燃料炉的设计和开发具有一定指导意义.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2013(044)010【总页数】7页(P4312-4318)【关键词】生物质成型燃料;热重分析;燃烧特性;燃烧动力学参数【作者】蒋绍坚;王涛;彭好义;蒋勇;姚昆;吴小龙【作者单位】中南大学能源科学与工程学院,湖南长沙,410083;中南大学能源科学与工程学院,湖南长沙,410083;中南大学能源科学与工程学院,湖南长沙,410083;中南大学能源科学与工程学院,湖南长沙,410083;中南大学能源科学与工程学院,湖南长沙,410083;中南大学能源科学与工程学院,湖南长沙,410083【正文语种】中文【中图分类】TK6近年来，世界范围内的石油、煤炭、天然气等不可再生能源的消耗日益增长，能源危机不断加剧，能源供应保障已成为大多数国家必须面临的重大挑战。
生物质能是一种年生产量巨大的可再生能源，生物质能的利用可起到优化能源消费结构、缓解能源供应紧张局面的作用。
目前，在技术、经济上较可行的生物质能利用技术是生物质致密成型燃料技术。
生物质成型燃料(biomass moulding fuel，BMF)是采用农林废弃物作为原材料，经过粉碎、烘干、混合、挤压等工艺，制成颗粒状的可供直接燃烧的一种新型清洁燃料，可以视为一种绿色煤炭[1]。

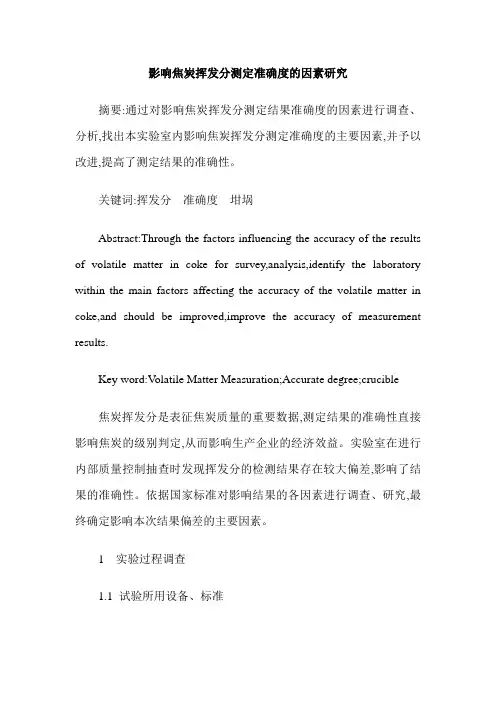

影响焦炭挥发分测定准确度的因素研究摘要:通过对影响焦炭挥发分测定结果准确度的因素进行调查、分析,找出本实验室内影响焦炭挥发分测定准确度的主要因素,并予以改进,提高了测定结果的准确性。
关键词:挥发分准确度坩埚Abstract:Through the factors influencing the accuracy of the results of volatile matter in coke for survey,analysis,identify the laboratory within the main factors affecting the accuracy of the volatile matter in coke,and should be improved,improve the accuracy of measurement results.Key word:V olatile Matter Measuration;Accurate degree;crucible焦炭挥发分是表征焦炭质量的重要数据,测定结果的准确性直接影响焦炭的级别判定,从而影响生产企业的经济效益。
实验室在进行内部质量控制抽查时发现挥发分的检测结果存在较大偏差,影响了结果的准确性。
依据国家标准对影响结果的各因素进行调查、研究,最终确定影响本次结果偏差的主要因素。
1 实验过程调查1.1 试验所用设备、标准智能马弗炉(MP-MF1000,长沙明鹏科技有限公司,控温精度:3℃)。
普通陶瓷挥发分坩埚(标准型)。
山东冶金科学院产陶瓷挥发分坩埚(标准型)。
特陶挥发分坩埚(随5E-MAG6600全自动工业分析仪配置)。
标准物质YSBC28805b-06(约定真值1.60%,下文称1#)。
标准物质YSBC28802b-06(约定真值1.32%,下文称2#)。
1.2 影响因素的排查及条件选择1.2.1 分析水分的影响因每次试验都要测定分析水分,水分的大小不应该对测定结果有直接影响,且查阅样品和标样的分析水分测定结果都比较稳定,可排除分析水分的影响。
5E自动量热仪的使用与维护摘要：介绍了5e-kcⅲ自动量热仪的测定原理、实验方法，在使用中应注意的事项及解决方法。
关键词：发热量5e-kcⅲ自动量热仪1 概述煤质分析项目中一项重要内容是煤发热量的测定。
煤发热量的测定是动力用煤价格结算的依据。
可借助量热仪对煤的发热量施测，在充有足够氧气的氧弹内放入煤体式样使其充分燃烧，所放出的热量通过氧弹向内筒水传导从而被定量的内筒水吸收，根据内筒水的温升就可以计算出发热量。
我们用的是5e-kcⅲ自动量热仪自动控制实验过程。
内筒固定，内筒水自动注入及排出；内筒水量的重复误差＜0.5g；内外筒热交换自动补偿，测温数据能自动进行线性校正，整个实验过程人为干扰因素降至最低，确保了实验数据的精确性。
2 实验2.1 仪器与试剂。
5e-kcⅲ自动量热仪（长沙开元仪器有限公司）。
天子分析天平：感量0.0001g。
氧气：99.5%，不含可燃物，禁止使用电解氧。
苯甲酸：标准物质，国家标准物质研究中心出品。
2.2 试验方法。
依次打开5e-kcⅲ自动量热仪主机、打印机、电子天平、计算机的电源开关，运行测试程序，由“测试”菜单进入“开始测试”界面，将一废样放入氧弹中开展试验，30min后称样。
将称有1g左右煤样的坩埚置于坩埚架上，装好点火丝。
将10ml 水加入氧弹，拧紧氧弹，缓缓充入氧气，当氧弹压力达到2.8～3.0mpa并趋于稳定后维持15s。
将氧弹置于内筒的三角支架上，盖好盖进入试验阶段。
结束试验后从内筒取出氧弹，拧开放气阀释放出剩余的气体，将氧弹头取出，如果氧弹内试样溅出或有炭黑存在，就要重新做试验。
3 热容量的精密度进入程序，热容量根据测热系统设置中的测试内容而定。
对同一批次的已标定热值进行逐一称取得苯甲酸约为1.0000g。
根据实验操作步骤完成测定热容量的操作。
测得第一个样时，由于系统还未完全稳定，笔者建议将其报废处理。
重复施测五遍，5次重复实验结果的相对标准差不大于0.20%。

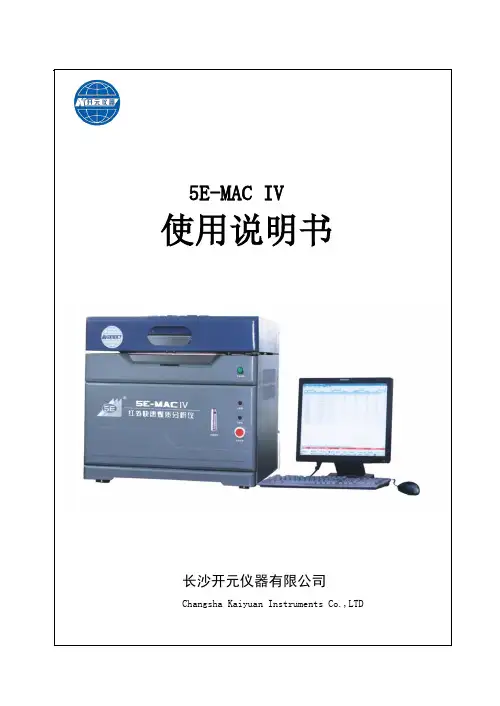

5E-MAC IV使用说明书长沙开元仪器有限公司Changsha Kaiyuan Instruments Co.,LTD目录安全事项 (3)1前言 (4)1.1 概述 (4)1.2 仪器特点 (4)1.3 技术参数 (4)1.4 工作环境 (5)2结构及工作原理 (6)2.1 整机结构示意图 (6)2.2 部件说明 (6)2.3 工作原理简介 (7)2.3.1 检测原理 (7)2.3.2 工作过程 (7)2.3.3 测定流程 (7)3安装与调试 (10)3.1 注意事项 (10)3.2 仪器总成安装 (11)3.2.1 仪器安装 (11)3.2.2 计算机的安装 (12)3.2.3 打印机的安装 (12)3.2.4 数据通讯的安装 (12)3.3调试建议 (13)3.3.1 仪器开机(关机)调试 (13)3.4 零部件的装卸 (14)3.4.1 电子天平的安装与调试 (14)3.4.2 转盘安装与调试 (16)3.4.3 称杆的安装和位置调整 (17)4软件说明 (19)4.1 软件安装 (19)4.2 功能说明 (22)4.2.1 【设置】菜单 (22)4.2.2 【开始测试】菜单 (38)4.2.3 【功能】菜单 (46)4.2.4 【查看】菜单 (53)4.2.5 【数据管理】菜单 (54)4.3 缺省设置 (61)5操作指导 (62)5.1 操作准备 (62)5.1.1 坩埚准备 (62)5.1.2 气体准备 (62)5.1.3 试样勺 (62)5.2 操作 (62)5.2.1 日常操作 (62)5.3 操作建议 (64)6报表处理 (64)7仪器维护与保养 (65)7.1 日常维护 (65)7.1.1 机械部件的维护 (65)7.1.2 天平的维护 (65)7.1.3 其他注意事项 (65)8故障排除 (66)8.1 高温炉部分 (66)8.2 旋转及升降部分 (66)8.3 气路部分 (68)8.4 测试程序部分 (68)8.5 测试结果部分 (69)8.6 称量部分 (71)9仪器配件表 (72)10附录A 计算原理/公式 (73)11附录B 通讯接口 (74)12附录C 仪器标定 (75)13附录E 接线图 (76)13.1分析仪接线图1 (76)13.2分析仪接线图2 (77)14附录G 公司介绍 (78)安全事项[说明仪器使用过程中的安全注意事项，如电气安全、气体、危险动作等] 说明书中用下列符号及“警告”、“注意”字样来强调有关安全的内容，操作及维修人员必须遵循这些说明以确保人身及设备安全。
5E-MAG6600全自动工业分析仪一、调试前准备1、安装环境：（1）、温度：10～35℃；相对湿度：35～85%；大气压：86～106Kpa；（2）、实验室周围应无强烈振动、气流、灰尘、强电磁干扰及腐蚀性气体；（3）、合适的工作台面(最好是水泥台)，应平整无震动，尺寸需800mm （宽）×3000 mm（长）；（4）、电源要求：单相220V±22V/50±1Hz，需要三组电源，不共相，主机控制电源功率≥1KW，升温电源两组，每组功率≤5KW，总功率≤9KW。
2、自备材料：（1）、气体:氧气：纯度99.5%、减压后压力0.1MPa氮气: 纯度99.5%、减压后压力0.1MPa（2）、脱脂棉（医用）；（3）、细纱手套；（4）、标准煤样，尤其是指标接近生产样的标准煤样；（5）、稳压电源两台（每台功率大于等于5.5KW）（选用，推荐配件）。
二、开箱验货1、先根据收货单认真核对所收货物件数。
2、在使用单位和调试人员同时在场情况下进行开箱，根据箱中货物清单两方进行认真核对。
3、如发现货物有遗失或者缺损请及时与公司联系。
4、调试仪器时，应提醒用户最好保留一个天平的所有包装箱，以备万一天平有问题时邮寄至北京厂家维修时用。
三、安装调试流程四、调试安装1、安装前整机检查：（1）、打开分析仪器外壳盖，紧固易松动的螺丝，主要有固定光槽的滑块螺丝、天平调节底座固定螺丝、送样杆升降电机轴套、转盘升降轴电机轴套、转盘转动电机分度盘螺丝；紧固电源连接的螺丝等。
（2）、用万用表检查仪器电源引线对地的电阻（20MΩ档），排除短路。
并将天平的电源插头用绝缘套管套好。
插好仪器的电路板卡及接插件。
紧固加热丝的连接部件等。
（3）、安装好电脑，连接好仪器的电源线、信号线。
启动电脑，安装好测试程序，将仪器控制电源接通，启动测试程序，进入硬件调试，分别检查全自动工业分析仪Ⅰ部分的转盘转动功能、转盘升降功能，送样功能；全自动工业分析仪Ⅱ部分的转盘转动功能，转盘升降功能是否正常。
一种新型煤的全自动工业分析仪的研制朱海风;张德强【摘要】介绍了5E-MAG6600全自动工业分析仪的组成、工作原理、试验方法、关键技术指标及与国标法的对比.【期刊名称】《煤》【年(卷),期】2008(017)008【总页数】2页(P26-27)【关键词】工业分析;全自动工业分析仪;工业分析测定【作者】朱海风;张德强【作者单位】大同煤矿集团公司,煤质管理监督中心,山西,大同,037003;长沙开元仪器公司,湖南,长沙,410100【正文语种】中文【中图分类】TQ533.2近年来，市场上出现了多种煤的全自动工业分析仪。
长沙开元公司在国家创新基金支持下，经多年努力，成功研制出具有自主知识产权新型煤的5E-MAG6600全自动工业分析仪。
该仪器在国内率先解决了动力用煤水分、灰分、挥发分测定，用仪器代替烘箱和马弗炉做仲裁的手工实验，其测试流程完全符合国标GB/T212-2001。
经湖北电力试验研究院验证、国家煤炭质量监督检验中心检验，该仪器测定结果精密度和准确度均满足国家标准GB/T212-2001《煤的工业分析方法》要求。
1 仪器组成工作原理仪器由分析仪、PC机、打印机组成，见图1。
图1 5E-MAG6600组成示意仪器主机，既可同时工作，也可单独工作。
其中，水分和灰分用复式炉测定，对于规范性很强的挥发分指标，用带有恒温冷却室的单式炉测定。
5E-MAG6600全自动工业分析仪采用热重分析法，将远红外加热设备与称量用的电子天平结合在一起。
在特定的气氛条件、规定温度和时间内，对受热中的试样称重，并以此计算出试样的水分、灰分及挥发分等工业分析指标。
2 试验方法与关键技术2.1 方法提要分别取一定量的空气干燥煤样于浅壁坩埚和深壁带盖坩埚中，并置于仪器中对应的专用加热炉内。
按照设置好的测试方法自动完成从样品称重到加热、干燥、恒重检查、报表打印等一系列工作。
2.2 工作流程取一定量的空气干燥煤样于浅壁坩埚中，并置于专用加热炉内，在(105～110)℃干燥氮气流中加热至质量恒定，根据煤样的质量损失计算出水分含量；再将上述失去内水分样品在氧气或空气流中按规定速度加热至(500±10)℃。
5E-MF6100K 智能马弗炉
节能、稳定、准确
工作稳定、准确度好，得到了各行业用户的高度评价和重点关注。
迄今为止，此仪器已出厂超过3000台，是越来越多用户的选择。
适用燃料管控的特殊功能
1〕本机有单片机自主控温，超温报警等功能，同时还可受网络或上位机控制；
2〕炉门装有电子锁，实验过程中，不能人工中止实验〔开门〕，假设强行中止，系统将报警提示，实验作废；
3〕一台主机联网控制多台马弗炉，记录上传每台马弗炉的测试工程、样品编号、样重及样重前后变化值、温升时间、各时点温度和测试结果等。
技术参数
额定温度℃：999
温度分辨率℃：
功率W ：≤4
重量g ：60
炉膛尺寸mm：300×202112021形尺寸mm：740×400×670电子门锁，测试
过程中防人为因
素干扰测试结
果。
品牌加热丝，经久耐
用；
专用灰皿推进平台，
方便快灰测试操作
技术特点
1炉膛轻，绝热保温节能，恒温区域广，温度控制精度高，升、降温速度快，15分钟可升温到92021
2炉膛寿命长，不掉灰，测试结果准确。
3慢灰、快灰、挥发，标准测试流程，一键设定。
非标准测试流程可用“通用〞键自行设置，固化执行。
4能够设置升温时间，满足生物质燃料的测试要求。
5液晶屏背光显示，清晰，有声光警示。
6测试过程中炉门自动锁定，防人为因素干扰测试结果。
7测试过程的温度、测试时间、炉门状态等参数可记录、上传，温度异常报警。
8一台主机联网控制多台马弗炉，记录上传每台马弗炉的测试工程，样品编号、样重，温升时间，各时点温度和测试结果等。
5E-MAG6600红外快速煤质分析作业指导书5E--MAG6600 工业分析仪操作规程1 仪器工作原理它将远红外加热设备与称量用的电子天平结合在一起，在特定的气氛条件、规定的温度、规定的时间内对受热过程中的试样予以称重，以此计算出试样的成分、灰分及挥发分等工业分析的指标。
2 引用、依据的标准、规程《煤的工业分析方法》 GB/T212-20083 仪器的操作步骤3.1 挥发分测定步骤进行仪器的测试程序，进入工作测试菜单，输入相关的试样信息后仪器自动称量挥发分空坩埚（注意：坩埚应该带盖。
如果单侧挥发分，在称量前系统会提示输入水分数值），空坩埚称量完毕，系统提示放置试样，然后系统称量试样质量并开始加热高温炉。
开始实验前按照提示打开恒温炉盖，恒温炉散热风扇自动开启，隔热板关闭，待高温炉温度到达900℃时，高温炉温度继续控制在（900±10）℃。
高温炉温度稳定2分钟后打开隔热板送0号空白坩埚和19号空白坩埚至高温炉中后关闭隔热板灼烧7分钟，7分钟后打开隔热板将0号坩埚和19号坩埚送回恒温炉中，然后送第1、2号坩埚到高温炉中关闭隔热板并灼烧7分钟，7分钟后打开隔热板将1、2号坩埚送回到恒温炉中，同时打开氮气阀（系统会打开氮气阀，向高温炉内通氮气，气体流量控制在4~5L/min），通氮2分钟后关闭氮气阀，以后每隔7分钟送2个分析样品到高温炉中（隔热板自动开关），并将灼烧7分钟后的分析样品送回恒温炉中通氮2分钟，待所有分析样品灼烧完毕后，隔热板关闭，恒温炉散热风扇关闭，恒温炉开始加热并控制在（120±10）℃。
按照提示盖上炉盖，所有分析样品在恒温炉中干燥冷却30分钟后，以减少质量占样品的百分数减去该煤样空气干燥水分含量作为煤样的挥发分。
系统报出挥发分测定结果，并打印结果或报表（如果在系统设置中设置了打印）。
（备注：如果本次实验还测水灰，则水灰也分析完毕后自动打印报表）3.2 水分、灰分的测定步骤运行仪器的测试程序，进入工作测试菜单，输入相关的试样信息后仪器自动称量空坩埚，，空坩埚称量完毕，系统提示放置试样，然后系统称量试样质量并开始加热高温炉（系统会打开氮气阀，向高温炉内筒氮气，气体流量控制在4~5L/min）先将高温炉加热到107℃恒温45分钟（指按国标方法，温度和恒温时间可自定义设置）后开始称量坩埚，当坩埚质量变化不超过系统设置值（推荐0.0008克）时水分分析结束，系统报出水分测定结果，同时关闭氮气阀，打开氧气阀，高温炉继续加热到500℃恒温30分钟（快速法在此不恒温）后再加热到815℃恒温，之后系统开始称量坩埚，当坩埚质量变化不超过系统设置值，（推荐为0.0008克）是灰分分析结束，系统报出灰分测定结果，并打印结果或报表（如果在系统设置中设置了打印）。
煤的工业分析方法 全自动工业分析仪鹤壁市天鑫煤质化验设备厂煤的工业分析即煤的水分、灰分和挥发分的测定方法和固定碳的计算方法。
水分测定方法（空气干燥法）3. 2.1 方法提要称取一定量的空气干燥煤样，置于105～110C 干燥箱内，于空气流中干燥到质量恒定 质量损失计算出水分的质量分数。
分析步骤1 在预先干燥并已称量过的称量瓶内称取粒度小于0.2 mm 的空气干燥煤样(1±0.1)g 至0. 000 2 g ，平摊在称量瓶中。
2打开称量瓶盖，放人预先鼓风并已加热到105～110℃的干燥箱，在一直鼓风 条件下，烟煤干燥1h ，无烟煤干燥1～1.5 h 。
3从干燥箱中取出称量瓶，立即盖上盖，放入干燥器中冷却至室温(约20 min)后称量4进行检查性干燥，每次30 min ，直到连续两次干燥煤样的质量减少不超过0.001g 或质量增加时为止。
在后一种情况下，采用质量增加前一次的质量为计算依据。
水分在2. 00%以下时，不必进行检查性干燥。
3.3结果的计算空气干燥煤样的水分计算公式： Mad= mm 1100 式中：Mad--空气干燥煤样的水分，单位为百分数(%)；M---称取的空气干燥煤样的质量，单位为克(g)；M1—煤样干燥后失去的质量，单位为克(g)。
水分测定的精密度灰分测定测定煤中灰分的方法——缓慢灰化法和快速灰化法。
缓慢灰化法称取一定量的空气干燥煤样，放人马弗炉中，以一定的速度加热到( 815±10)℃，灰化并灼烧到质量恒定以残留物的质量占煤样质量的百分数作为煤样的灰分。
仪器设备马弗炉：炉膛具有足够的恒温区，能保持温度为( 815±10)℃。
炉后壁的上部带有直径为25-30mm的烟囱，下部离炉膛底(20～30) mm处有一个插热电偶的小孔，炉门上有一个直径为20mm通气孔。
马弗炉的恒温区应在关闭炉门下测定，并至少每年测定一次。
高温计（包括毫伏计和热电偶）至少每年校准一次。
