WZJ-1型微机直流接地监测装置目录1、概述 (1)2、基本工作原理 (1)2.1交流原理接地装置 (1)2.2直流原理接地装置 (3)2.3两种原理接地装置特点比较: (4)2.4直流分屏机 (4)2.5接地装置分段 (5)2.6接地装置接地点的设置 (5)2.7接地装置与上位机通讯 (5)3、装置结构 (5)3.1装置型号分类 (5)3.2数码管显示面板布置及操作说明 (6)3.3液晶显示面板布置及操作说明 (7)4、现场安装接线 (10)4.1开孔尺寸 (10)4.2背板端子排接线 (10)4.3交流原理支路传感器外形图尺寸图 (11)4.4直流原理支路传感器外形图尺寸图 (12)5、定货须知 (12)WZJ-1型微机直流接地监测装置1、概述WZJ-1系列微机直流接地监测装置,是在吸收和总结国内同类产品的经验教训基础上研制出来的新一代产品,微机采用美国Intel公司芯片,数据采集系统采用高精度A/D变换器,信号接收回路采用小信号处理技术及多级滤波。
装置具有抗干扰能力强、对直流系统影响小、可靠性高等特点。
广泛应用于发电厂、变电所及厂矿企业直流系统中,直流系统正常运行时,可在线检测直流系统电压及正负母线绝缘电阻,当直流系统发生一点接地时投入低频振荡器,可以自动报出接地支路和支路接地电阻值。
并通过卡钳接收器,在不拉开直流负荷的情况下,定点查找直流一点接地。
2、基本工作原理目前国内生产的接地仪概况起来有两大类:一类是叠加信号原理(简称交流原理),主要采用发低频信号或发双频信号进行比相;另一类是不叠加信号原理(简称直流原理),采用直流霍尔元件或直流磁饱和放大器。
我公司同时生产两种原理的接地仪,以满足客户在不同场合对接地仪的要求。
2.1交流原理接地装置2.1.1母线电压及绝缘电阻测量正常采集正对地电压和负对地电压,并进行累加,数字显示母线电压值,当达到直流系统过压、欠压整定值时,发过压、欠压报警信号。
许继集团・许继电源有限公司XU JI POWER CO.,LTD.WZJ-22微机直流绝缘监测装置使用说明书2013-05-06版本:V1.02许继电源有限公司 WZJ-22微机直流绝缘监测装置使用说明书1. 概述1.1 适用范围直流绝缘监测装置在直流系统中起到了极其重要的作用。
运行实践证明,直流系统接地的危害不仅使继电保护装置误动、拒动,甚至会造成采用直流控制的一次设备误动、拒动,严重危及电力系统安全稳定运行。
所以,必须实时在线监测直流系统的对地绝缘状况及实时监测交流分量窜入直流系统的状况,出现接地及交流窜入时要及时排除故障。
结合我公司WZJ-21系列微机直流绝缘监测装置在电力系统内多年的运行经验,开发了WZJ-22型微机直流绝缘监测装置(以下简称为WZJ-22装置),它可以实时在线监测直流母线及支路的绝缘状况及实时监测交流分量窜入直流系统的状况,在出现直流接地时可以迅速查找并确定接地的母线或支路,并发出告警信号;在出现直流系统交流信号窜入时,及时发出告警信号;绝缘及交流窜入报警信息还可通过RS485通讯上传至上位机。
WZJ-22装置采用平衡桥及不平衡桥相结合的原理,检测母线对地绝缘状态,不向直流系统注入信号,不受直流馈线对地电容影响。
同时可实时检测交流信号窜入直流系统,该装置能够适用电厂、变电站等场所使用的多种复杂的直流系统。
1.2 型号说明WZJ -22设计序号微机直流绝缘监测装置1.2.1附件说明WZJ-22装置用以监测支路的附件分为两种:(1).FCT-23(24)智能互感- 1 -器;(2)FLR-23漏电流信号采集模块和与其配合使用的FCT-23智能互感器。
FCT-23(24)采用磁调制原理,应用自稳零电路,能够可靠地将直流系统馈线支路漏电流模拟信号转换数字量,通过RS485接口上送给上级装置。
具有不易受环境温度温度影响,不对直流系统产生不良影响的优势,可单独应用于馈线支路较少的直流系统。
绝缘监测仪工作原理
绝缘监测仪(也被称为绝缘电阻测量仪)用于测量电气设备(如变压器、电缆、电机等)的绝缘状况,以判断其是否存在绝缘故障。
其工作原理如下:
1. 绝缘监测仪采用直流电压源,将一定电压施加在待测设备的绝缘上。
通常采用的电压范围为500V-5000V。
2. 施加电压后,绝缘监测仪测量绝缘电阻的值。
绝缘电阻是指绝缘材料抵抗电流流过其内部的能力,通常以欧姆(Ω)为单位。
3. 绝缘监测仪内部引入一个高精度的电流测量电路,该电路测量通过测量电压施加的绝缘上的电流来计算绝缘电阻值。
4. 测量过程中,绝缘监测仪会根据测得的电流和施加电压计算得出绝缘电阻值,并将结果显示在仪器的显示屏上。
5. 绝缘监测仪还可通过记录测量结果并与设定的阈值进行比较,来判断绝缘是否正常。
若绝缘电阻低于设定阈值,则会发出报警信号,提示绝缘故障的存在。
总结起来,绝缘监测仪通过施加一定电压在设备绝缘上测量电流,并根据测得的电流计算出绝缘电阻值,从而判断设备绝缘状况是否正常。
阐述变电站查找直流接地的方法在变电站,直流系统是为各种控制、自动装置、继电保护、信号等提供可靠的直流电源并作为工作电源,它还为操作提供可靠的操作电源;当站内的站用电失去后,直流电源还要作为应急的后备电源,所以直流系统在变电站中的作用非常重要;当直流系统发生一极接地时,从理论上说并不影响系统的正常运行,但当另一极也发生接地时,就会造成继电保护的误动或拒动,引发电网事故,因此直流系统有一极接地时,要尽快找出接地点,隔离故障点并消除。
1 变电站直流系统绝缘监测装置的工作原理图1 绝缘监察装置原理图如图1所示,绝缘监视转换开关(SA1)有三个位置,即“信号”、“测量位置I”、“测量位置II”。
平时,其手柄置于“信号”位置,在SA1的触点5-7和9-11接通,使电阻R3短接,平时母线电压表转换开关(ST)触点9-11接通的。
这样,信号部分就组成如图2所示电路,其主要组成元件为电阻R1、R2和接地信号继电器(KA),电阻R1、R2都是1kΩ,与直流系统正对地绝缘电阻(R+)、负对地绝缘电阻(R-)组成平衡电桥的四个臂,信号继电器(KA)接在平衡电桥的对角线上。
正常时,R+与R-相等KA中仅有微小的不平衡电流流过,它不动作,则两极对地电压都为额定电压一半。
当R+或R-降低时,电桥失去平衡,KA的线圈中有较大的电流流过,KA动作,然后发出“直流系统接地”及音响信号,则接地极电压降低,另一极对地电压升高。
这种信号电路的缺点是:当R+、R-同时下降时相等时,KA不会动作。
图2 绝缘监察装置原理图分析图2 变电站查找直流系统接地的一般顺序和方法变电站查找直流系统接地的一般顺序:(1)先判断直流接地的极性,再判断直流系统是否完全接地或是不完全接地;(2)将直流系统分成几个不相联系的部分,即用“分网法”缩小查找范围;(3)对于不太重要的直流负荷及不能转移的分路,利用“瞬停法”(不超过3秒)查找直流馈线接地故障点所在支路;“瞬停法”查找前应退出误动的保护(比如距离保护);“瞬停法”查找的顺序:先试拉信号回路和照明回路部分,后试拉操作回路、控制回路部分;先室外部分后室内部分;(4)对于较重要的直流负荷(如操作电源、保护电源),并且是不同电源的双回路,可以用“转移负荷法”,查找该馈路所带回路中有无接地故障;“转移负荷法”指将接地故障所在直流母线上的不同电源双回路较重要馈线分列运行后,依次转移切换到另一段直流母线上,监视“直流母线接地”信号是否消失,查出接地故障点所在哪个馈线上;(5)查找接地故障点具体设备。

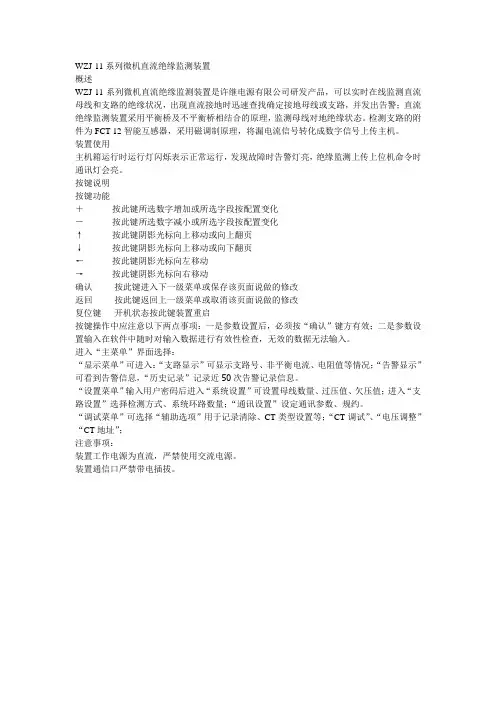

WZJ-11系列微机直流绝缘监测装置概述WZJ-11系列微机直流绝缘监测装置是许继电源有限公司研发产品,可以实时在线监测直流母线和支路的绝缘状况,出现直流接地时迅速查找确定接地母线或支路,并发出告警;直流绝缘监测装置采用平衡桥及不平衡桥相结合的原理,监测母线对地绝缘状态。
检测支路的附件为FCT-12智能互感器,采用磁调制原理,将漏电流信号转化成数字信号上传主机。
装置使用主机箱运行时运行灯闪烁表示正常运行,发现故障时告警灯亮,绝缘监测上传上位机命令时通讯灯会亮。
按键说明按键功能+按此键所选数字增加或所选字段按配置变化-按此键所选数字减小或所选字段按配置变化↑按此键阴影光标向上移动或向上翻页↓按此键阴影光标向上移动或向下翻页←按此键阴影光标向左移动→按此键阴影光标向右移动确认按此键进入下一级菜单或保存该页面说做的修改返回按此键返回上一级菜单或取消该页面说做的修改复位键开机状态按此键装置重启按键操作中应注意以下两点事项:一是参数设置后,必须按“确认”键方有效;二是参数设置输入在软件中随时对输入数据进行有效性检查,无效的数据无法输入。
进入“主菜单”界面选择:“显示菜单”可进入:“支路显示”可显示支路号、非平衡电流、电阻值等情况;“告警显示”可看到告警信息,“历史记录”记录近50次告警记录信息。
“设置菜单”输入用户密码后进入“系统设置”可设置母线数量、过压值、欠压值;进入“支路设置”选择检测方式、系统环路数量;“通讯设置”设定通讯参数、规约。
“调试菜单”可选择“辅助选项”用于记录清除、CT类型设置等;“CT调试”、“电压调整”“CT地址”;注意事项:装置工作电源为直流,严禁使用交流电源。
装置通信口严禁带电插拔。
直流系统绝缘监测综合判据摘要:本文通过微机自动检测直流系统正、负极对地电压、正、负极对地绝缘电阻及支路漏电流来判断直流系统绝缘情况及确定接地支路,无论是多点接地,同一支路正、负绝缘同等下降都能检测出接地支路及接地极性。
灵敏度高、可靠性高,配备的液晶屏显示正、负极母线电压、绝缘电阻、线路号和漏电流值,及时掌握直流系统的绝缘情况,给现场运行人员提供很大方便.关键词:直流系统;绝缘监测;综合判据1 WZJD-6A型绝缘监测仪原理解析WZJD-6A型绝缘监测仪具有实时监测直流系统母线电压、正负母线对地电压、正负母线对地绝缘电阻以及巡检支路接地电阻等功能。
1.1 母线监测原理在直流系统中,直流母线对地的绝缘电阻分为正极母线对地绝缘电阻R+和负极母线对地绝缘电阻R-。
按电路基本原理分析可知,要求取R+与R-两个未知数,必须建立两组独立的回路方程式,再将其联立求解,方可求得R+与R-的电阻值。
为此,该监测仪设计了两个不平衡电桥电路。
联立以上两个方程式即可求解正极母线对地绝缘电阻R+和负极母线对地绝缘电阻R-。
1.2 支路检测原理该监测仪在主机中装有超低频信号源,该信号源将4Hz的超低频信号由母线对地注入直流系统。
如果某支路经电阻接地,则装在该支路上的传感器会产生感应电流,感应电流的大小与接地电阻的大小成反比。
感应电流经过一系列处理之后送入CPU进行数据处理,再通过RS485接口送入主机。
主机一方面控制信号采集模块有序地采集各支路传感信号,另一方面又接收信号采集模块送来的数据。
主机接收到的数据经过处理后,一方面送液晶显示器显示与输出报警,另一方面通过通讯接口电路传送给上位机。
设计时将各支路编号,每个信号采集模块能采集16个支路信号,支路数量较多时可扩展多个信号采集模块,信号采集模块通过地址拨码进行编号。
某个支路发生接地故障时,最终会在液晶显示屏上显示出故障支路的编号以及接地电阻阻值,根据支路编号能够很快确定故障支路。
直流系统绝缘监测装置检修作业指导书编制:审核:批准:2020年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述....................................................................错误!未定义书签。
2. 设备组成及主要技术参数 (3)二、检修周期及内容...................................................................错误!未定义书签。
1.检修周期 (5)2.检修内容 (5)三、检修准备 (5)1.人(作业人员资格及类别) (5)2.机(工器具) (6)3.料(备品备件) (6)4.法(文件) (6)5.环(安全措施) (6)四、检修方法 (7)五、验收标准 (7)1.日常维护验收标准 (7)2.检修验收标准 (7)六、试车验收标准 (8)七、维护保养事项 (8)八、常见故障处理 (8)一、设备描述1.1 产品简介WZJ-31A微机直流绝缘监测装置(以下称装置)主要具有系统接地、绝缘降低、交流窜入、直流互窜等各种运行状况的绝缘检测及支路选线,以及开机自检、互联检测、电容测量等功能的测记和报警及预警功能,通过彩色液晶触摸屏实时在线监测直流系统的运行状态。
该装置主要适用于电厂、变电站等直流电力系统中。
1.2 型号说明WZJ – 31A /X,F配置类型代号设计序号微机直流绝缘监测装置注:配置类型代号X指显示器,F指分机。
1.设备组成及主要技术参数WZJ-31A装置的技术指标如表1所示:表13:WZJ-31A微机直流绝缘监测装置技术指标WZJ-31A绝缘监测装置技术指标中与母线和支路的电压,电阻相关的数据如表14所示:表14:精度指标注:1、Un为系统标称电压;2、绝缘监测(整个系统)最多可支持的CT数为1024(FCT-31总数)。
装置自带电源输出不超过30W,如果所带设备超过30W应加外接电源。

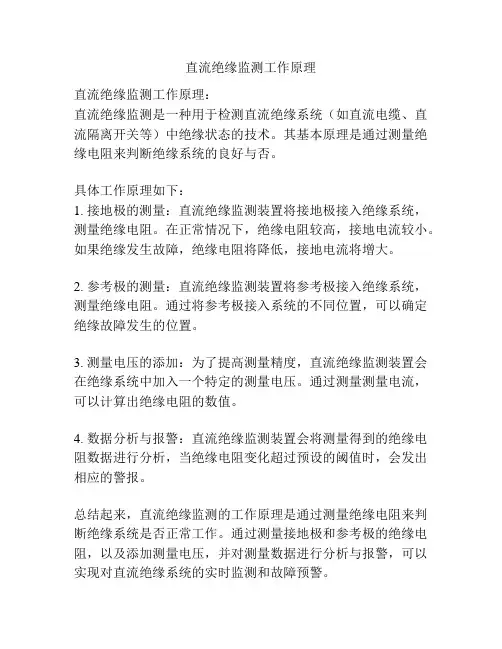

直流绝缘监测工作原理
直流绝缘监测工作原理:
直流绝缘监测是一种用于检测直流绝缘系统(如直流电缆、直流隔离开关等)中绝缘状态的技术。
其基本原理是通过测量绝缘电阻来判断绝缘系统的良好与否。
具体工作原理如下:
1. 接地极的测量:直流绝缘监测装置将接地极接入绝缘系统,测量绝缘电阻。
在正常情况下,绝缘电阻较高,接地电流较小。
如果绝缘发生故障,绝缘电阻将降低,接地电流将增大。
2. 参考极的测量:直流绝缘监测装置将参考极接入绝缘系统,测量绝缘电阻。
通过将参考极接入系统的不同位置,可以确定绝缘故障发生的位置。
3. 测量电压的添加:为了提高测量精度,直流绝缘监测装置会在绝缘系统中加入一个特定的测量电压。
通过测量测量电流,可以计算出绝缘电阻的数值。
4. 数据分析与报警:直流绝缘监测装置会将测量得到的绝缘电阻数据进行分析,当绝缘电阻变化超过预设的阈值时,会发出相应的警报。
总结起来,直流绝缘监测的工作原理是通过测量绝缘电阻来判断绝缘系统是否正常工作。
通过测量接地极和参考极的绝缘电阻,以及添加测量电压,并对测量数据进行分析与报警,可以实现对直流绝缘系统的实时监测和故障预警。

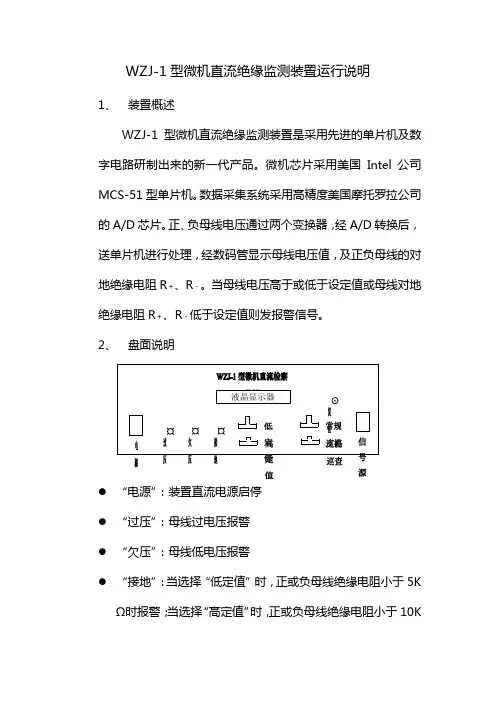

WZJ-1型微机直流绝缘监测装置运行说明1、装置概述WZJ-1型微机直流绝缘监测装置是采用先进的单片机及数字电路研制出来的新一代产品。
微机芯片采用美国Intel公司MCS-51型单片机。
数据采集系统采用高精度美国摩托罗拉公司的A/D芯片。
正、负母线电压通过两个变换器,经A/D转换后,送单片机进行处理,经数码管显示母线电压值,及正负母线的对地绝缘电阻R+、R-。
当母线电压高于或低于设定值或母线对地绝缘电阻R+、R-低于设定值则发报警信号。
2、盘面说明液晶显示器●“电源”:装置直流电源启停●“过压”:母线过电压报警●“欠压”:母线低电压报警●“接地”:当选择“低定值”时,正或负母线绝缘电阻小于5KΩ时报警;当选择“高定值”时,正或负母线绝缘电阻小于10KΩ时报警。
●定值选择按扭:当按扭按下去时为“高定值”,即正或负母线绝缘电阻小于10KΩ时报警;当按扭弹上来时为“低定值”,即正或负母线绝缘电阻小于5KΩ时报警。
正常为“高定值”方式。
●巡查方式选择按扭:当按扭按下去时为“支路巡查”,在该方式下,除外,还显示接地所在支路的绝缘电阻;当按扭弹上来时为“常规巡视”,在该方式下循环显示母线电压,正、负母线绝缘电阻。
●“信号源”:正常在断开,当须配合卡钳查找接地时,合上该开关。
3、操作说明●合上装置直流电源开关,液晶管开始显示:CPU51,经过一段延时后显示,母线电压UU×××V,在经过一段延时后相继显示正、负母线对地绝缘电阻R+×××Ω、R-×××Ω。
如果直流系统正常,重复循环显示上述母线电压和正、负母线对地绝缘电阻。
●如果系统发生接地,则装置报警,在盘面按下支路巡查按扭,则可显示接地所在支路的绝缘电阻。
如果接地所在支路未安装CT,则查找接地时须合上“信号源”开关,并配合卡钳查找接地点。
4、电流互感器编号与实际负荷对应表OA直流母线OB直流母线2A直流母线2B直流母线。
