P6 普通混凝土配合比

  • 格式：doc
  • 大小：30.50 KB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

普通混凝土配合比设计规程(JGJ55-2011)

普通混凝土配合比设计规程(JGJ55-2011)

表3.0.6
环境条件
干燥环境 潮湿但不含氯离子 的环境 潮湿且含有氯离子 的环境、盐渍土环 境
水溶性氯离子最大含量（%，水泥用 量的质量百分比） 钢砼 预应力砼 素砼 0.30 0.06 1.00 0.20 0.10
除冰盐等侵蚀性物 质的腐蚀环境
0.06
3 基本规定（最小含气量）
3.0.7 长期处于潮湿或水位变动的寒冷和严寒环境、 以及盐冻环境的混凝土应掺用引气剂。引气剂掺 量应根据混凝土含气量要求经试验确定；掺用引 气剂的混凝土最小含气量应符合表3.0.7的规定， 最大不宜超过7.0%。 掺加适量引气剂有利于混凝土的耐久性，尤其对 于有较高抗冻要求的混凝土，掺加引气剂可以明 显提高混凝土的抗冻性能。引气剂掺量要适当， 引气量太少作用不够，引气量太多混凝土强度损 失较大。
2 术语、符号
2.1.11 胶凝材料：混凝土中水泥和矿物掺合料的总 称。 2.1.12 胶凝材料用量：混凝土中水泥用量和矿物掺 合料用量之和。 （胶凝材料和胶凝材料用量的术语和定义在混凝土 工程技术领域已被广泛接受） 2.1.13 水胶比：混凝土中用水量与胶凝材料用量的 质量比。（代替水灰比） 2.1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材 料用量的质量百分比。 2.1.15 外加剂掺量：外加剂用量相对于胶凝材料用 量的质量百分比。 （11～15是新组建的术语和定义）
强度
满足混凝土工程结构设计或工程进度的强度要求。 影响混凝土强度的因素： （1）水泥的强度和水灰比 ： 水泥强度越高，则混凝土强度越高。 当混凝土水灰比值在0.40～0.80之间时越大，则混 凝土的强度越低； 水灰比定律：在材料相同的条件下，砼强度值随水 灰比的增大而减小，其变化规律呈近似双曲线形状。

C25S6混凝土配合比

C25S6混凝土配合比

C25S6混凝土配合比
根据JGJ55-2000中特殊混凝土要求中抗渗混凝土S6(现在用P6表示)设计要求：粗骨料（石子）含泥量不大于1.0％，泥块含量不大于0.5％，最大粒径不要超过40mm细骨料（黄砂）含泥量不大于3.0％，泥块含量不大于 1.0％胶凝材料（水泥+掺合材）用量不得小于320kg/M3C20~C30P6等级水灰比不得大于0.6，C30以上P6等级水灰比不得大于0.55我是商品混凝土公司的，正常混凝土公司设计混凝土的时候对于抗渗混凝土是掺加膨胀剂的，P6等级一般掺加6％（按水泥用量）膨胀剂，膨胀剂主要有AEA、HEA、UEA、JM-Ⅲ（本身具有减水缓凝组分）等，给你一个我常用的配合比（原材料是单方用量KG）水泥：290（P.O 42.5）粉煤灰：45（F类Ⅱ级灰）水：180黄砂：745（细度模数2.4～2.7，含泥量、泥块含量符合上述要求）石子：1118（最大粒级25mm，含泥量、泥块含量符合上述要求）缓凝减水剂：4.2（这个用量根据不同外加剂掺加，厂家有推荐，要是用JM-Ⅲ就不用此外加剂了）膨胀剂：17.4（水泥用量的6％）但是配合比是死的，原材料是活的，P6的要求就是混凝土在0.6MPa水压下不渗水，只要你达到这样的要求，其实掺加不掺加膨胀剂都可以，关键是控制好水灰比了！。

c30P6抗渗混凝土配合比设计

c30P6抗渗混凝土配合比设计

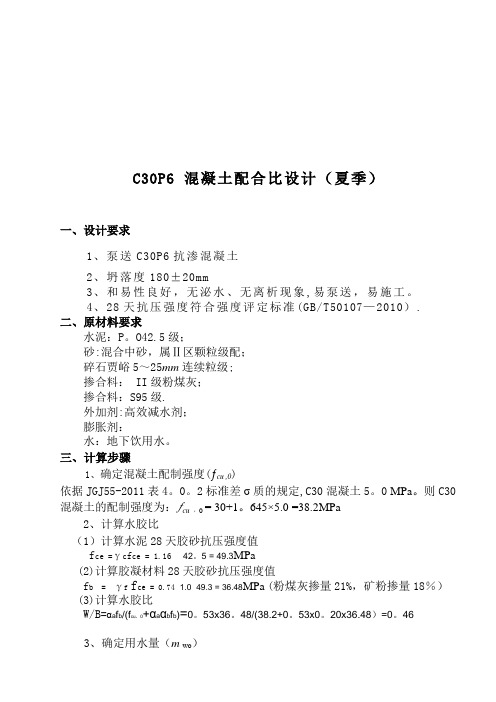

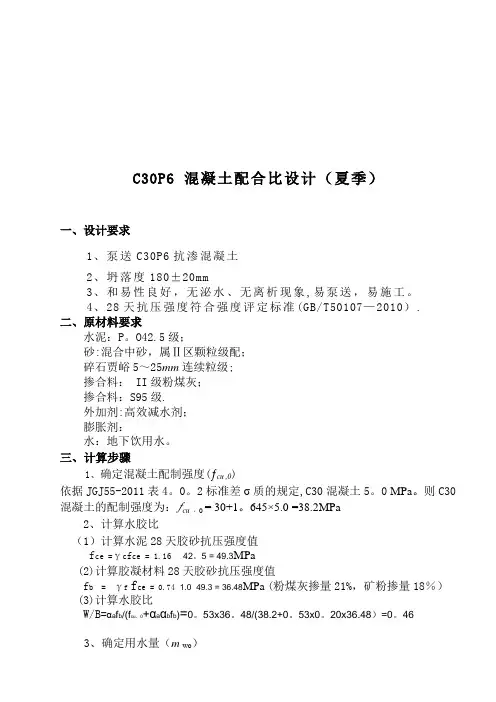

C30P6 混凝土配合比设计（夏季）一、设计要求1、泵送C30P6抗渗混凝土2、坍落度180±20mm3、和易性良好，无泌水、无离析现象,易泵送，易施工。

4、28天抗压强度符合强度评定标准(GB/T50107—2010）.二、原材料要求水泥：P。

O42.5级；砂:混合中砂，属Ⅱ区颗粒级配；碎石贾峪5～25mm连续粒级;掺合料： II级粉煤灰；掺合料：S95级.外加剂:高效减水剂；膨胀剂：水：地下饮用水。

三、计算步骤1、确定混凝土配制强度(ƒcu ,0)依据JGJ55-2011表4。

0。

2标准差σ质的规定,C30混凝土5。

0 MPa。

则C30混凝土的配制强度为：ƒcu ，0 = 30+1。

645×5.0 =38.2MPa2、计算水胶比（1）计算水泥28天胶砂抗压强度值f ce =γc f ce = 1.16 × 42。

5 = 49.3MPa(2)计算胶凝材料28天胶砂抗压强度值f b = γf f ce = 0.74×1.0×49.3 = 36.48MPa(粉煤灰掺量21%，矿粉掺量18％）(3)计算水胶比W/B=αa f b/(f cu，0+αaαb f b)=0。

53x36。

48/(38.2+0。

53x0。

20x36.48）=0。

463、确定用水量（m wo）依据JGJ55-2011第5.2.1条规定，用水量可依表5。

2。

1—2选取，取用水量为210kg。

由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取175kg。

4、确定胶凝材料用量m bo =175/0。

46=380。

4㎏/m3 取值m bo =380㎏/m35、确定掺合料用量（m fo）依据JGJ55—2011表3。

0.5—1和5。

1.3的规定粉煤灰掺量取21％，则每立方m fo =380×0.21=79.8㎏/m3 取值m fo=80kg依据JGJ55-2011表3。

0.5—1和5。

c30P6抗渗混凝土配合比设计

c30P6抗渗混凝土配合比设计

C30P6 混凝土配合比设计(夏季)一、设计要求1、泵送C30P6抗渗混凝土2、坍落度180±20mm3、与易性良好,无泌水、无离析现象,易泵送,易施工。

4、28天抗压强度符合强度评定标准(GB/T50107-2010)。

二、原材料要求水泥:P、O42、5级;砂:混合中砂,属Ⅱ区颗粒级配;碎石贾峪5～25mm连续粒级;掺合料: II级粉煤灰;掺合料:S95级。

外加剂:高效减水剂;膨胀剂:水:地下饮用水。

三、计算步骤1、确定混凝土配制强度(ƒcu ,0)依据JGJ55-2011表4、0、2标准差σ质的规定,C30混凝土5、0 MPa。

则C30混凝土的配制强度为:ƒcu ,0 = 30+1、645×5、0 =38、2MPa2、计算水胶比(1)计算水泥28天胶砂抗压强度值f ce =γc f ce = 1、16 × 42、5 = 49、3MPa(2)计算胶凝材料28天胶砂抗压强度值f b = γf f ce = 0、74×1、0×49、3 = 36、48MPa(粉煤灰掺量21%,矿粉掺量18%)(3)计算水胶比W/B=αa f b/(f cu,0+αaαb f b)=0、53x36、48/(38、2+0、53x0、20x36、48)=0、463、确定用水量(m wo)依据JGJ55-2011第5、2、1条规定,用水量可依表5、2、1-2选取, 取用水量为210kg。

由于高效减水剂减水剂率为18%,则试验单方混凝土用水量取175kg。

4、确定胶凝材料用量m bo =175/0、46=380、4㎏/m3 取值m bo =380㎏/m35、确定掺合料用量(m fo)依据JGJ55-2011表3、0、5-1与5、1、3的规定粉煤灰掺量取21%,则每立方m fo =380×0、21=79、8㎏/m3 取值m fo=80kg依据JGJ55-2011表3、0、5-1与5、1、3的规定矿粉掺量取18%,则每立方m fo =380×0、18=68、4㎏/m3取值m fo=70kg6、确定水泥用量(m c)m c =380-80-70=230㎏/m37、计算减水剂用量选取掺量为1、9%,得:、m a1 = m b o ×0、019 =7、22㎏/m38、计算膨胀剂用量膨胀剂用量= m boβP=380×6%=23㎏/m39、确定掺膨胀剂后胶凝材料用量: m c o=230-230×0、06=216 kg /m3m fo=80-80×0、06=75 kg /m3m fo=70-70×0、06=66kg /m310、确定砂率依据JGJ55-2011第5、4、2、3的规定,因使用人工砂,所以砂率取值为45%。

混凝土配合比设计C35P6

混凝土配合比设计C35P6

1)ma=(mce+mfe+me)·i= ( 376 + 67 + 23 ) × 2.0% = 9.32 kg/m3
2)wa=ma·(1-γ)= 9.32× ( 1 - 30% ) = 7 kg/m3
(11)扣除减水剂含水量后，实际用水量
mwb=mwa-wa= 180 - 7 = 173 kg/m3
βs=ms0/(mg0+ms0)×100%
2) 砂的初步用量ms0=（mcp- mc0-mwa）.βs= ( 2410- 400- 180)× 41% =
750 kg/m3
石的初步用量mg0=（mcp-mc0- mwa)-ms0= (2410- 400- 180 ) - 750 = 1080 kg/m3
669 kg/m3
石的初步用量mg0=（mcp-mc0- mwa)-ms0= (2410- 514- 180 ) - 669 = 1047 kg/m3
(7)掺粉煤灰时，水泥调整用量，粉煤灰用量的确定依据GBJ146-90，
设定粉煤灰取代率βc = 12%
超量系数δc = 1.3
1)水泥调整后实际用量 mcf=mc0·(1-βc)= 514×( 1 - 12% )= 453 kg/m3 2) 粉煤灰的实际用量 mf0=mc0·βc·δc= 514× 12% × 1.3 = 80 kg/m3
试配实测表观密度ρct为 2400 kg/m3， 相对误差=|ρct-mcp|×100%/mcp= 0.42%
因为相对误差 0.42% ﹤ 2%， 故配合比中的各材料用量不需再作调整，试拌坍落度在设计 的范围内，和易性良好。
基 准 配 合 比：
mce:mfe:me:mse:mg0:mwb:ma= 376 : 67 : 23 : 696 :1068 : 173 : 9.32

普通混凝土配合比设计规程JGJ_55-2011_

普通混凝土配合比设计规程JGJ_55-2011_

4 混凝土配制强度的确定
2．当没有近期的同一品种、同一强度等级混 凝土强度资料时，其强度标准差σ可按表 4.0.2取值。 ≤C20 C25~C45 C50~C55 4.0 5.0 6.0 <C20 C20~C35 >C35(修改前）
4 混凝土配制强度的确定
4.0.3 遇有下列情况时应提高混凝土配制强度： 1．现场条件与试验室条件有显著差异时； 2．C30等级及其以上强度等级的混凝土，采 用非统计方法评定时。 • 即：配制强度计算公式中的“大于”符号
2 术语、符号
坍落度等级划分为5个等级。
等级 S1 S2 S3 S4 S5 坍落度（mm） 10～40 50～90 100~150 160~210 ≥220
2 术语、符号
2.1.6 抗渗混凝土：抗渗等级不低于P6的混 凝土。 2.1.7 抗冻混凝土：抗冻等级不低于F50的混 凝土。 （均指设计提出要求的抗渗或抗冻混凝土） 2.1.9 泵送混凝土：可在施工现场通过压力泵 及输送管道进行浇筑的混凝土。 （包括流动性混凝土和大流动性混凝土，泵 送时坍落度不小于100mm。）
补充：GB/T50476-2008 《混凝土结构 耐久性设计规范》环境类别与作用等级
3 基本规定（最小胶凝材料）
3.0.4 混凝土的最小胶凝材料用量应符合表 3.0.4的规定，配制C15及其以下强度等级 的混凝土，可不受表3.0.4的限制。
（在满足最大水胶比条件下，最小胶凝 材料用量是满足混凝土施工性能和掺 加矿物掺和料后满足混凝土耐久性的 胶凝材料用量）
3 基本规定
环境类别 一 二a 二b 三 条件 室内正常环境 室内潮湿环境；非严寒和非寒冷地区的露天环 境、与无侵蚀性的水或土壤直接接触的环境 严寒和寒冷地区的露天环境、与无侵蚀性的水 或土壤直接接触的环境 使用除冰盐的环境；严寒和寒玲地区冬季水位 变动的环境；滨海室外环境

普通混凝土配合比设计规程JGJ_55-2011_J64-2011


3 基本规定（修订前的规定）
环境条件 最大水灰比 素砼 钢砼 预砼 最小水泥用量 素砼 钢砼 预砼
一 二a
二b 三
—— 0.70
0.55 0.50
0.65 0.60 0.60 0.60
0.55 0.55 Leabharlann .50 0.50200 225
250 300
260 280
280 300
300 300
300 300
2.1.11 胶凝材料：混凝土中水泥和矿物掺合料的总 称。 2.1.12 胶凝材料用量：混凝土中水泥用量和矿物掺 合料用量之和。 （胶凝材料和胶凝材料用量的术语和定义在混凝土 工程技术领域已被广泛接受） 2.1.13 水胶比：混凝土中用水量与胶凝材料用量的 质量比。（代替水灰比） 2.1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材 料用量的质量百分比。 2.1.15 外加剂掺量：外加剂用量相对于胶凝材料用 量的质量百分比。 （11～15是新组建的术语和定义）
2 术语、符号
2.1.10大体积混凝土：体积较大的、可能由胶 凝材料水化热引起的温度应力导致有害裂 缝的结构混凝土。 • （大体积混凝土也可以定义为，混凝土结 构物实体最小几何尺寸不小于1m的大体量
混凝土，或预计会因混凝土中胶凝材料水 化引起的温度变化和收缩而导致有害裂缝 产生的混凝土。）
2 术语、符号
3 基本规定（水溶性氯离子最大含量）
3.0.6 混凝土拌合物中水溶性氯离子最大含量应符 合表3.0.6的要求。混凝土拌合物中水溶性氯离子 含量应按照现行行业标准《水运工程混凝土试验 规程》JTJ 270中混凝土拌合物中氯离子含量的快 速测定方法进行测定。 • 按环境条件影响氯离子引起钢锈的程度简明地分 为四类，并规定了各类环境条件下的混凝土中氯 离子最大含量。 • 采用测定混凝土拌合物中氯离子的方法，与测试 硬化后混凝土中氯离子的方法相比，时间大大缩 短，有利于配合比设计和控制。 • 表3.0.6中的氯离子含量系相对混凝土中水泥用量 的百分比，与控制氯离子相对混凝土中胶凝材料 用量的百分比相比，偏于安全。

JGJ55-2019普通混凝土配合比设计规程94967

（胶凝材料和胶凝材料用量的术语和定义在混凝土 工程技术领域已被广泛接受）
2.1.13 水胶比：混凝土中用水量与胶凝材料用量的
质量比。（代替水灰比）
2.1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材 料用量的质量百分比。
2.1.15 外加剂掺量：外加剂用量相对于胶凝材料用 量的质量百分比。
（11～15是新组建的术语和定义）
下式计算： fb fgsgfce
f、s ——粉煤灰(fly ash)影响系数和粒化高炉矿渣
粉(slag)影响系数， fce ——水泥(cement)28d胶砂抗压强度（MPa）。 ① 采用Ⅰ级粉煤灰宜取上限值。 ② 采用S75级粒化高炉矿渣粉宜取下限值，采用
S95级粒化高炉矿渣粉宜取上限值，采用S105级 粒化高炉矿渣粉可取上限值加0.05。
2 术语、符号
fb—胶凝材料28d胶砂抗压强度实测值（MPa）
m0（—k计g）算；（基准）配合比每立方米混凝土的用量
γf—粉煤灰影响系数； γs—粒化高炉矿渣粉影响系数； Pt—压六值个（试MP件a中）不；少于4个未出现渗水时的最大水 P—设计要求的抗渗等级值； Tt—试配时要求的坍落度值（mm）； Tp—入泵时要求的坍落度值（mm） ΔT—试验测得的预计出机到泵送时间段内的坍落
（均指设计提出要求的抗渗或抗冻混凝土）
2.1.9 泵送混凝土：可在施工现场通过压力泵 及输送管道进行浇筑的混凝土。
（包括流动性混凝土和大流动性混凝土，泵 送时坍落度不小于100mm。）
2 术语、符号
2.1.10大体积混凝土：体积较大的、可能由胶 凝材料水化热引起的温度应力导致有害裂 缝的结构混凝土。
• 掺加适量粉煤灰和粒化高炉矿渣粉等矿物掺合料， 对预防混凝土碱骨料反应具有重要意义。

《普通混凝土配合比设计规程》

普通混凝土配合比设计规程（JGJ55-2011）总则1.0.1 为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量并且达到经济合理，制定本规程。

1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。

除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

术语、符号2.1术语2.1.1普通混凝土：干表观密度为2000kg/m3～2800kg/m3的混凝土。

（在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。

（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。

）2.1.3塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。

2.1.4流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。

2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。

坍落度等级划分为5个等级。

2.1.6 抗渗混凝土：抗渗等级不低于P6的混凝土。

2.1.7 抗冻混凝土：抗冻等级不低于F50的混凝土。

（均指设计提出要求的抗渗或抗冻混凝土）2.1.9 泵送混凝土：可在施工现场通过压力泵及输送管道进行浇筑的混凝土。

（包括流动性混凝土和大流动性混凝土，泵送时坍落度不小于100mm。

）2.1.10大体积混凝土：体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。

（大体积混凝土也可以定义为，混凝土结构物实体最小几何尺寸不小于1m 的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

）2.1.11 胶凝材料：混凝土中水泥和矿物掺合料的总称。

2.1.12 胶凝材料用量：混凝土中水泥用量和矿物掺合料用量之和。

（胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受）2.1.13 水胶比：混凝土中用水量与胶凝材料用量的质量比。

C35P6混凝土配合比设计

35α11(7)掺粉煤灰时，水泥调整用量，粉煤灰用量的确定依据GBJ146设定粉煤灰取代率βc =12%超量系数δc =1.31)水泥调整后实际用量 m cf =m c0·(1-βc)=45012%396kg/m3712kg/m 3石的初步用量m g0=（m cp -m c0- m wa )-m s0=24104501807121068kg/m 3(6)按重量法计算砂、石的初步用量1) m c0+m g0+m s0+m wa =m cp ( 每方混凝土的假定重量 ) 此处m cp =2410kg/m3βs=m s0/(m g0+m s0)×100%2) 砂的初步用量m s0=（m cp - m c0-m wa ）.βs=241045018040%验水泥用量m c0=450kg/m 3符合7.1.2条水泥和矿物掺合料总量不小于320kg/m 3的要求。

(5)砂率的初步确定由表4.0.2或根据以往实践经验,选取βs =40%20%180kg/m 3(4)每方混凝土的水泥初步用量m c0=m wa /（W/B ）=1800.40450kg/m 3(3)每方混凝土用水量的确定1)由表4.0.1或根据实践经验,选取m wo =225kg/m 32)使有减水剂的调整用水量度 m wa =m wo (1-β)=2250.242.50.472根据规范或经验取W/B=0.40,此水胶比小于表7.1.2的规定要求,可用。

(2)水胶比αa =0.530.2W/B=αa ·f ce /(f cu,0+αa ·αb ·f ce )=0.5342.543.230.53f cu,0 = f cu,k + 1.645σ = 1.645 5.043.23MPa计算步骤(1)计算砼强度标准差σ =5.0MPa混凝土基准配合比设计计算书 依据：JGJ55-2011×＋＝×÷＋()×=)××(-)=÷=(--)×=×(-)=(--)-===5%1﹤0.0251739.32=10.180.06 1.85 2.840.46m ce :m fe :m e :m se :m g0:m wb :m a =37667236961068因为相对误差0.42%2%，故配合比中的各材料用量不需再作调整，试拌坍落度在设计的范围内，和易性良好。
