HP刀片服务器简单操作讲解-for customer

刀片服务器详解刀片服务器详解这些年来，飞速进展的互联网将注意力更多地投入到了IT业中。

目前全球约有800万家商业网站在为超过2亿的用户提供服务，而且这一数字每天还在增长。

如何为互联网用户提供更加可靠、快速的通路来获取丰富的网络信息，已经成为了商家的成功关键。

许多互联网数据中心正在为此寻找更加完善的解决方案，以保证网络、运算与存储的可靠性与可用性。

作为网络的核心构成部分，服务器的性能已不仅仅是评价产品优劣的唯一指标了。

服务器一直在朝高密度方向进展，目标是体积更小、功耗更低、高可管理性与扩展性。

第一代塔式服务器已经得到广泛应用，而新一代机架式服务器则为用户提供了更多的选择，并开始在各类企业系统中扮演重要角色。

机架式服务器以其节约空间、高密度、便于集中保护、管理等优势得到了用户普遍的认可。

但用户对机架服务器高度的追求，到了1U就大概已经到了尽头，假如您的机柜空间告急，机柜里已经充满了配线架、路由器，交换机、集线器、各类高度的服务器、输入/输出设备共享器，如何再添置服务器来满足日益增长的业务需求？除了增加机柜以外，还有比1U服务器密度更高的选择，第三代服务器——高密度的刀片式服务器的出现为我们提供了很好的一种选择。

刀片服务器的定义与特点所谓刀片服务器是指在标准高度的机架式机箱内可插装多个卡式的服务器单元，实现高可用与高密度。

每一块"刀片"实际上就是一块系统主板。

它们能够通过"板载"硬盘启动自己的操作系统，如Windows NT/2 000、Linux等，类似于一个个独立的服务器，在这种模式下，每一块母板运行自己的系统，服务于指定的不一致用户群，相互之间没有关联。

只是，管理员能够使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板能够连接起来提供高速的网络环境，并同时共享资源，为相同的用户群服务。

在集群中插入新的"刀片"，就能够提高整体性能。

所有企业都面临如下挑战成本日益增加：IT 部门的工作目标无一例外，都是尽可能以最低成本为企业提供可靠的IT 服务。

但是，传统 IT 基础设施的运行成本在 IT 总体成本中所占比例相当高，难以有效降低计算成本。

不断的变更：如果要对典型的数据中心进行变更，存在的一个最大障碍便是：需要在多个团队间进行人工协调，以实现内部流程的同步。

IT基础设施的硬接线和静态设计要求人工完成，需要一对一的IT实务操作。

最终，进程速度决定于必须参与其中的人员数目。

如果需要多人在三天时间进行计划和实施，30分钟即可做完的工作根本不可能在30分钟之内完成。

电源和散热需求日益增长：数据中心的电费激增，一台服务器三年的电力成本甚至即将超出其购置成本。

与此同时，服务器更加密集、散热量更大，将耗费更多电力，并需要更多空调进行散热。

目前，由于许多数据中心的电源和散热资源十分有限，扩展能力受到极大限制，几乎难以满足企业需求。

各流程十分耗时：一般的数据中心都存在宕机故障、效率十分低下，每周要白白浪费掉数百万美元的资金。

设备与管理员二者要达到更佳比例，必须对每个步骤、任务和流程进行简化，从而实现效率大幅提升和灵活性的显著提高。

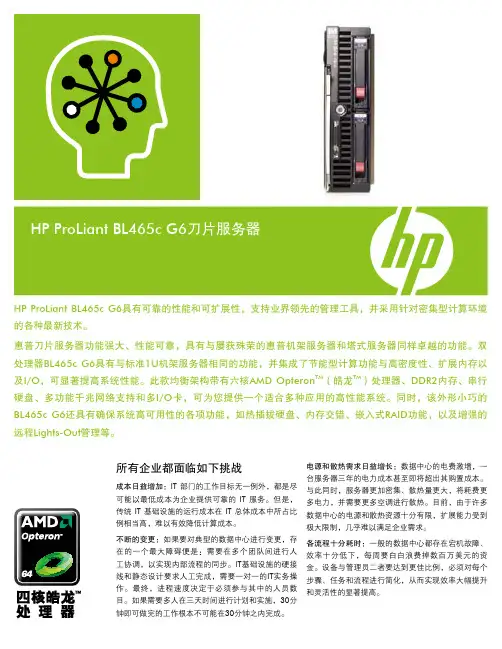

HP ProLiant BL465c G6具有可靠的性能和可扩展性，支持业界领先的管理工具，并采用针对密集型计算环境的各种最新技术。

惠普刀片服务器功能强大、性能可靠，具有与屡获殊荣的惠普机架服务器和塔式服务器同样卓越的功能。

双处理器BL465c G6具有与标准1U机架服务器相同的功能，并集成了节能型计算功能与高密度性、扩展内存以及I/O，可显著提高系统性能。

此款均衡架构带有六核AMD Opteron TM（皓龙TM）处理器、DDR2内存、串行硬盘、多功能千兆网络支持和多I/O卡，可为您提供一个适合多种应用的高性能系统。

同时，该外形小巧的BL465c G6还具有确保系统高可用性的各项功能，如热插拔硬盘、内存交错、嵌入式RAID功能，以及增强的远程Lights-Out管理等。

HP ProLiant BL490c G6刀片服务器，专注于虚拟化应用，可帮您显著缩小数据中心占用空间、大大降低虚拟机单位成本，同时真正实现卓越的虚拟机性能。

BL490c G6 服务器具有更大内存、I/O 可扩展性、灵活的存储选购件，以及更大网络吞吐量，能够大幅提升IT环境的灵活性，并有效降低成本。

对数据中心进行硬件整合可显著缩减成本，并节省空间，但需要性能更高的IT 环境。

托管虚拟机的服务器需要较大内存和网络吞吐量，所以其产生的瓶颈常常使硬件整合项目无法发挥出应有的成本节约效益。

HP ProLiant BL490c G6刀片服务器，在半高刀片外形中大大提升了内存容量和I/O 带宽标准。

此款服务器具备优化的虚拟化性能，包括嵌入式万兆网络控制器，并支持固态硬盘(SSD）。

BL490c G6服务器采用2颗英特尔® 至强® 5500系列处理器，配有18个内存插槽，支持多达24个网络端口，能够为企业级数据中心管理人员提供最适合的服务器平台，实现虚拟机托管。

借助英特尔快速互连（Quick Path Interconnect）和英特尔超线程技术、高达144GB内存及支持较大网络吞吐量等特性，BL490c G6服务器可令您真正免除进行虚拟机托管的各种限制。

现在，您完全可以在每刀片中安装更多虚拟服务器，最大限度实现整合。

此外，借助大量管理工具，您可以更轻松地加快虚拟服务器的安装，简化服务器配置管理。

主要特性与优势减少瓶颈，大幅提升性能•借助多达2颗采用快速互连（Q u i c k P a t h Interconnect)和英特尔超线程技术的英特尔至强5500系列处理器，帮您实现应用的更快速响应• 刀片服务器配有18个内存插槽、DDR3-1333内存，支持高达144GB，可装入更多虚拟机• 利用2个嵌入式万兆网络端口，获得最大网络吞吐量，可有效降低网络连接成本• 搭载了Flex-10 技术的集成双端口万兆网络服务器适配器，可帮您灵活适应激增的虚拟服务器工作负载，即便您的交换机和线缆数量有限，也完全能够根据您的工作负载调整网络带宽轻松管理基础设施• 通过使用包括虚拟KVM和图形远程控制台在内的集成 Lights-Out 2（iLO 2） Standard Blade Edition 管理软件，实现无人值守数据中心• 借助内置 HP Power Regulator，节省功率而不会影响性能，并采用动态功率封顶（Dynamic Power Capping）技术对服务器功耗进行限定，从而帮您的数据中心回收利用损失的功率• HP Systems Insight Manager 可帮您提升服务器性能，无须额外成本• 利用 Insight Dynamics，支持高级基础设施管理，实现物理和虚拟资源的均衡帮您掌控虚拟化环境• 利用 Virtual Connect Flex-10 将嵌入式万兆以太网端口划分给8个Flex NIC，您通过这种方式，无须额外购买网卡即可连接到全部工作负载所需的诸多单独网络• 硬件辅助的英特尔® 虚拟化技术（(Intel® VT），提供了包括Extended Page Tables 和 Virtual 处理器ID（VPID）等在内的各种新功能，可帮您有效提升虚拟化性能• 借助高级 ECC 内存保护功能，高达 144 GB DDR3 内存，保持内存与虚拟机二者比率完全适合于您应用• HP ProLiant iVirtualization 将业界领先的虚拟化技术集成到服务器，包括支持 VMware 和 Citrix 终端服务，大大减少了繁重的管理程序设置任务降低每虚拟机成本• 2 颗处理器半高刀片外形，具有最大内存空间，可在每管理程序中置入更多虚拟机，从而帮您从成本较高的管理程序中获取更大价值• 充分利用半高外形优势，可将多达16个刀片装入HP BladeSystem c7000 机箱的10U空间中• Virtual Connect Flex-10 可支持每刀片服务器多达24个网络端口，令您的虚拟机具备更多网络端口• Virtual Connect Flex-10 可帮您回收利用未使用的以太网容量，从而有效降低联网成本选择部署选购件• 可选配的光纤通道、iSCSI、以太网、InfiniBand 和SAS 适配器，能帮您大大增加 I/O 带宽• 可选配的内部固态硬盘、直连热插拔 SAS 硬盘、光纤通道和 iSCSI SAN 连接性、多个刀片服务器之间连接 SAS 的存储共享等，可帮您以自己喜欢的方式进行数据存取• 主动选择（Proactive Select），是基于简单可信赖系统的服务获取计划，可根据您的需要构建最合理的计划，获得一流的 HP 技术专家指导，最大限度地提高 IT 投资回报（ROI）• 利用 HP Insight Remote Support（Insight RS）软件，能够帮您对HP 服务器和存储进行更可靠的24x7 全天候自动远程监控、信息告知及服务分配理想环境HP BL490c G6 是虚拟化环境的理想平台，可提供充足内存、存储和卓越的网络连接性，从而帮您大大提升服务器的性能。

HP ProLiant BL465c G5刀片服务器具备出色的性能和可靠性，同时提供了卓越的能耗效率和计算密度。

它采用四核AMD Opteron™处理器和DDR2内存，具备行业领先的工具和选件，能够使您以经济的价格轻松拥有高性能计算环境，满足苛刻的业务需求。

目前，企业需要以更低的成本实现更高的计算性能、可用性和能源利用率。

要克服这些严峻的挑战是非常困难的，选择合适的刀片服务器可以助您一臂之力。

您需要根据自己的购买能力选择一款高性能的刀片服务器，同时不会导致能源成本增加或影响部署密度。

HP ProLiant BL465c G5刀片服务器将是您的理想选择。

惠普刀片服务器能够支持您运营业务所必需的各种关键应用。

惠普刀片服务器功能强大且性能可靠，可提供惠普机架式和塔式服务器所具备的各种特性，而且它们的价格更经济，所需的维护时间更短，并能够随着业务的增长轻松进行扩展。

不论您是希望运行各种可扩展的应用，还是打算继续运行当前的应用和操作系统，惠普刀片服务器都能够帮助您实现业务目标。

BL465c G5刀片服务器不仅具备企业级的性能和可靠性，在能源利用率和计算密度方面也同样出色。

它能够满足企业级应用的性能需求，而且价格十分经济，符合大多数中型数据中心、部门或分支机构的要求。

BL465c G5还集成了各种ProLiant管理工具，例如增强的Integrated Lights-Out 2 (iLO 2)远程管理功能。

这些管理工具简化了服务器部署和生命周期管理，能够大大节省IT资源。

主要特性和优势以经济的价格实现企业级性能ProLiant BL465c G5能够以经济的价格实现企业级性能、可靠性和灵活性，是大中型数据中心的理想选择。

ProLiant 管理工具简化了服务器部署和生命周期管理流程，而且BL465c G5的配置灵活多样，可支持各种应用。

另外，BL465c G5刀片服务器具备卓越的技术性能，可显著提高资源利用率。

HP刀片服务器安装说明一．配置Onboard Administrator IP地址1．机架前面板，选中Back to Main Menu2．选中Enclosure Settings3．选中OA1 Info – Actv 然后使用各方向键设置刀片的机架管理IP4．点Accept All 保存设置二．设置刀片服务器IP1．IE地址栏输入刀片管理IP 192.168.211.1分别输入OA模块上密码卡片提供的用户名，密码,进入刀片管理主页面。

2．在刀片管理主页面的左侧菜单栏选Enclosure Information——Enclosure Bay IP Addressing在Subnet Mask中输入掩码在右侧图中选中Enabled前的checkbox在地址栏内输入和刀片管理IP同一网段的IP地址分别对应16个刀片服务器。

然后点Apply按钮应用，在Current Address栏中有服务器的位置显示对应的IP地址。

三．操作系统安装1．刀片管理主页面的左侧菜单栏Device Bays下的号码为刀片服务器在机框中的位置号。

2．进入一刀片服务器，点iLO在右侧的Processor Information 下选Integrated Remote Console （IE页面模式）或选Integrated Remote Console Fullscreen（全屏模式），建议选前一项，进入到单个刀片的操作页面。

注：如果没有操作系统，页面为硬件反复自检状态。

3．点击操作页面的VIRTUAL MEDIA 按钮，加载操作系统光盘镜像：点击Image 后的Mount按钮）或加载操作系统光盘：点击盘符后的Monut 按钮。

加载光盘前状态：加载光盘后状态：4．点击操作页面的电源按钮，点中Reset System 按钮，重启对应的大片服务器。

5．服务器重启，自检，光驱启动，进入操作系统安装状态。

与正常的系统安装一样。

操作系统安装结束，启动计算机进入登陆页面（2003为例），点击CAD按钮，选Ctrl －Alt－Del，输入用户名密码，进入操作系统。

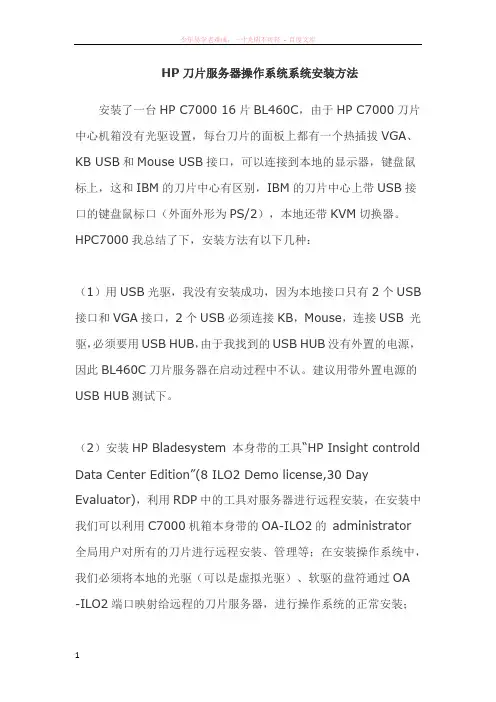

HP刀片服务器操作系统系统安装方法安装了一台HP C7000 16片BL460C，由于HP C7000刀片中心机箱没有光驱设置，每台刀片的面板上都有一个热插拔VGA、KB USB和Mouse USB接口，可以连接到本地的显示器，键盘鼠标上，这和IBM的刀片中心有区别，IBM的刀片中心上带USB接口的键盘鼠标口（外面外形为PS/2），本地还带KVM切换器。

HPC7000我总结了下，安装方法有以下几种：（1）用USB光驱，我没有安装成功，因为本地接口只有2个USB 接口和VGA接口，2个USB必须连接KB，Mouse，连接USB 光驱，必须要用USB HUB，由于我找到的USB HUB没有外置的电源，因此BL460C刀片服务器在启动过程中不认。

建议用带外置电源的USB HUB测试下。

（2）安装HP Bladesystem 本身带的工具“HP Insight controld Data Center Edition”(8 ILO2 Demo license,30 Day Evaluator)，利用RDP中的工具对服务器进行远程安装，在安装中我们可以利用C7000机箱本身带的OA-ILO2的administrator全局用户对所有的刀片进行远程安装、管理等；在安装操作系统中，我们必须将本地的光驱（可以是虚拟光驱）、软驱的盘符通过OA -ILO2端口映射给远程的刀片服务器，进行操作系统的正常安装；（3）利用每台刀片服务器本身带的ILO2 Administrator，用在系统启动时候查到的ILO2拿到的地址，用https://ILO2-IP，Administrator/随机带的Password，或者用F8进入ILO2管理菜单，修改Administrator密码，进行系统登陆后，就可以远程安装和管理操作系统了。

（4）只要安装后一台刀片，我们可以利用本身刀片带的Raid卡功能或者RDP的快速部署，利用热插拔硬盘将所有的刀片进行安装好。

HP刀片的配置(含详细的图解)
刀片服务器管理OA
1、通过刀片箱正面液晶面板设置OA/ILO口管理IP地址。

2、通液晶面板上下箭头调到如下图位置按OK。

3、在下IP地址位置设置OA管理IP地址，设置完成后按左右箭头到ACCEPT ALL按OK 确定。

4、连接一台电脑，设置与OA同一网段的IP地址后，点击IE后输入OA管理IP地址后出现下图！
5、输入OA用户名及密码！用户名及密码在OA 管理板的白色标签上。

注：用户名Administrator 第一个字母大写其它小写，密码全部为大写。

６、登录后界面。

７、首先设置所有刀片ILO2的地址，见下图！
８、下图为设置交换机的配置IP地址。

９、OA FW升级位置
１０、OA管理地址更改位置。

１１、刀片选择位置。

１２、刀片远程监控位置
１３、GBE2交换机管理界面，用户名：admin 密码：admin
需安装JA V A 6
13、BROCADE 4/24 SAN SWTICH 配置界面。

用户名：admin 密码：password
１４、新用户建立位置图！
１５、鼠标延迟更改位置。

在点击ILO２后，请直接点击WED ADMINISTRATOR
进下图界面。

１６、ILO2FW 升级位置
１８、鼠标延迟更改位置。

刀片服务器使用手册一、刀片服务器的介绍刀片服务器是公司应用服务中的一部分，是在标准高度的机架式机箱内可插多个卡式的服务器单元，实现高可用和高密度。

公司应用中使用的刀片服务器为HP 460C G6（以下简称刀片服务器）。

刀片机每一块“刀片”实际上就是一块系统主板，可以通过“板载”硬盘启动自己的操作系统，在集群中插入新的“刀片”就可以提高整体性能。

二、部署情况刀片服务器网络拓扑结构配置如图：其中每台刀片服务器各有两个网卡，分别连接到每台刀片的交换机上再各通过一条光纤线路连接到核心交换机上。

三、刀片服务器的配置1、配置刀片机箱IP地址使用HP c-class bladc server的OA远程管理端口安装设备onboard administrator card .1) 通过小液晶屏设置OA的IP地址：先选中enclosure settings2) 进入enclosure settings后，设置OA IP Address 192.168.1.1设置完成后选Accpect all2、通过刀片机箱IP地址，登录刀片进行配置1）通过终端IE6.0浏览器输入刀片服务器的OA口的IP地址：192.168.1.1；输入机器前方的纸片的出厂OA的用户名和密码登录。

2）登录后进入Rack Overiew界面，把刀片的硬件状态以图片方式展现3）第一次安装c-class刀片，直接进入first time setup wizard4）进入Configuration Management，快速重载配置好的OA设置5）Rack and Enclosure Settings,设置名称、时间、时区等6）Administrator Account Setup设置管理员账户，PIN protection可以启用设置PIN Code来给刀片前面的液晶屏设置密码7）Local User Accounts添加、管理账户8）设置OA IP Address9) EBIPA Settings可以启用给每个插在机框上的刀片分配IL02的地址，每个插在机框上的网络设备自动分配管理地址10）Directory Settings可以启用LDAP group认证模式进入OA，再次进行设置11）Onboard administrator Netwirking Settings，对OA启用DHCP或静态IP地址12）Enclosure SNMP Settings设置网管协议13）Power Management,电源管理设置三种模式：N+N冗余，N+1冗余，不冗余动态电源保护模式和输入功率限制14）初次安装设置完成。

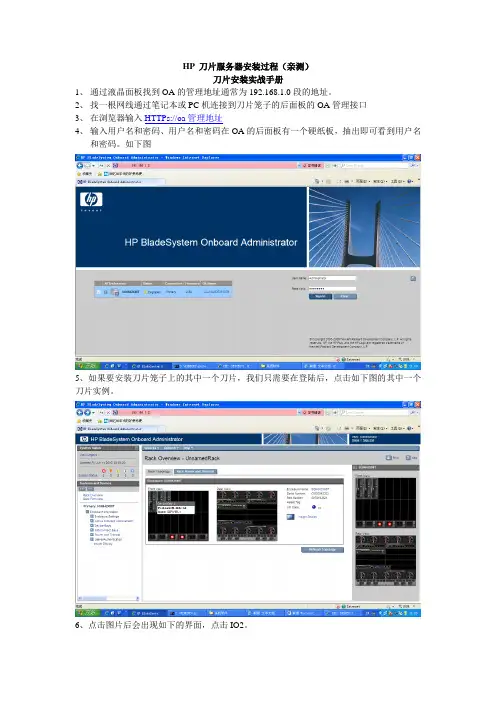

HP 刀片服务器安装过程（亲测）
刀片安装实战手册
1、通过液晶面板找到OA的管理地址通常为192.168.1.0段的地址。

2、找一根网线通过笔记本或PC机连接到刀片笼子的后面板的OA管理接口
3、在浏览器输入HTTPs://oa管理地址
4、输入用户名和密码、用户名和密码在OA的后面板有一个硬纸板，抽出即可看到用户名
和密码。

如下图
5、如果要安装刀片笼子上的其中一个刀片，我们只需要在登陆后，点击如下图的其中一个刀片实例。

6、点击图片后会出现如下的界面，点击IO2。

以进入安装界面了。

8、我们看到界面的顶部有一个磁盘类型的图标、点击选择我们操作系统的的类型，建议使用ISO,这样速度快。

可选的类型有光盘，磁盘、文件、镜像都可以，根据需要来选择。

9、介质类型选择好之后重新启动服务器就可以进行安装了。

在如下的界面下点击” Web Administration”。

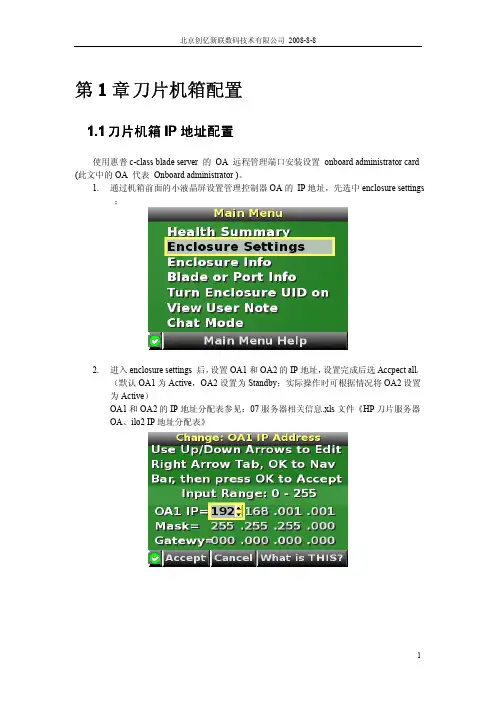

第1章刀片机箱配置1.1刀片机箱IP地址配置使用惠普c-class blade server的OA远程管理端口安装设置onboard administrator card (此文中的OA代表Onboard administrator)。

1.通过机箱前面的小液晶屏设置管理控制器OA的IP地址，先选中enclosure settings；2.进入enclosure settings后，设置OA1和OA2的IP地址，设置完成后选Accpect all。

（默认OA1为Active，OA2设置为Standby；实际操作时可根据情况将OA2设置为Active）OA1和OA2的IP地址分配表参见：07服务器相关信息.xls文件《HP刀片服务器OA、ilo2IP地址分配表》1.2登录机箱IP，进行刀片设置1.2.1Administrator用户配置1.通过终端的IE6.0浏览器输入刀片服务器的OA口的ip地址：192.168.1.1，进入OA的登录界面，输入机器前方的纸片的出厂OA的用户名和密码登录；2.登录后进入Rack Overview界面，它把刀片的硬件状态很直观的以图片方式展现，包括设备正反面板图片示意等信息；3.如果是第一次安装刀片服务器机箱，直接进入first time setup wizard；4.进入Configuration Management，用它可以快速重载一个以前配制好的OA设置；5.Rack and Enclosure Settings，设置机箱的名称、时间、时区等；6.Administrator Account Setup设置管理员帐户（Administrator口令：123）；Administrator是管理员权限，可管理所有的刀片服务器，PIN protection可以启用（目前未启用）、设置PIN Code来给刀片服务器前面的液晶屏设置密码；1.2.2Local Users用户配置Local Users只针对机框的登陆及服务器所在的槽位作管理权限设置，而不针对于刀片服务器系统。

HP刀片服务器安装系统教程
一、JS20服务器的开机检查
1.确认服务器的供电是否正常，比如机柜电源是否插好
2.打开机柜前面板，确认HP刀片服务器的状态和灯是否正常
3.检查服务器有没有插入存储磁盘，是否能够正常运行
4.检查服务器上的网口是否可以正常连接
5.开机之前，确认服务器上的内存和CPU是否可以正常运行
二、关于HP刀片服务器安装系统的步骤
1.将安装系统的光盘插入服务器，然后启动服务器，从光驱启动安装系统
2.安装系统开始后，按照提示选择操作系统，然后按提示输入用户名和密码
3.选择安装系统的位置，然后格式化磁盘，并安装系统
4.安装系统结束后，系统会提示您安装驱动程序
5.如果要安装其他软件，可以按照提示安装，最后安装完成后，重新启动系统
6.重新启动系统后，可以根据需要配置系统和网络设置，最后完成HP刀片服务器安装系统的整个工作。

惠普刀片式服务器系统(HP BladeSystem)显著提高数据中心的效率及适应性现在，IT企业愈加面临着以小搏大的压力。

信息需求持续飞速增长，使IT人员不堪重负。

当前的多数系统都受到架构的限制，只能勉强对其进行管理。

那么，怎样才能解决这一问题呢？IT如何满足以更低的成本来实现更高效率的企业需求呢？惠普刀片式服务器系统系列并不仅仅是一台服务器，它集成了多个模块化组件－一个共享的智能基础设施架构内的服务器、存储及虚拟局域网，并通过统一的管理对其进行控制。

这些集成的模块化组件通过集中和共享IT资源来实现虚拟化，并自动进行资源分配以按需优化利用率。

而且，惠普刀片式服务器系统系列通过减少基础设施架构的孤岛，极大地提高了运营效率，同时大幅度降低了总体拥有成本。

基于惠普刀片式服务器系统系列的解决方案可实现轻松扩展，而且具备强大的处理功能和灵活性，只需较短的时间即可完成部署和管理。

此外，它们还可用于快速处理不断变化且不可预见的要求，使您可以随时随地分配及重新分配计算资源。

惠普刀片式服务器系统系列是大大提高数据中心效率的动力，使您可以：•自动部署和配置•降低基础设施架构的购置成本•节省安装、升级和维护的时间•节省数据中心的空间和耗电•降低连接成本并简化布线•减少所需备件的数量•提高系统可用性•实现虚拟远程访问，确保集中管理惠普刀片式服务器系统系列解决方案为创建完全虚拟化的动态基础设施架构提供了构建模块，令业务运营与IT同步适应变化－这就是动成长企业的精华所在。

惠普刀片式服务器系统系列现今所能提供的功能同时也正是企业计算的未来需求。

通过将四个基础设施架构要素－服务器、存储、电源和网络－集成到一个架构之中，惠普刀片式服务器系统系列不仅简化了物理配置，而且还简化了资源的逻辑管理。

采用惠普刀片式服务器系统系列，您只需装设一次线路即可，从而极大地简化了布线，并降低了连接成本。

可以按需即时添加或热插拔ProLiant刀片式服务器，而无需关闭系统或中断与其它系统的服务。

使用惠普c-class blade server 的OA 远程管理端口安装设置onboard administrator card (此文中的OA 代表Onboard administrator )1 通过笼子前面的小液晶屏设置OA的IP地址：，先选中enclosure settings ;2 进入enclosure settings 后，设置OA1 IP Address 192.168.1.1 ,设置完成后选Accpect all ;3 通过终端的IE6.0 浏览器输入刀片服务器的OA 口的ip 地址：192.168.1.1；进入OA 的登陆界面；输入机器前方的纸片的出厂OA的用户名和密码登陆。

4 等录后进入Rack Overview 界面，它把刀片的硬件状态很直观的以图片方式展现。

5 如果是第一次安装c-class刀片，直接进入first time setup wizard ;6 进入Configuration Management ,用它可以快速重载一个以前配制好的OA设置；7 Rack and Enclosure Settings ,设置笼子的名称、时间、时区等；8 Administrator Account Setup 设置管理员帐户；PIN protection 可以启用、设置PIN Code 来给刀片笼前面的液晶屏设置密码。

9 Local User Accounts 添加、管理帐户10 设置OA IP Address ；11 EBIPA Settings 可以启用让笼子自动给每个插在机框上的刀片分配ILO2的地址；每个插在机框上的网络设备自动分配管理地址；12 Directory Settings 可以启用LDAP group 认证模式进入OA ，再次进行设置；13Onboard Administrator Networking Settings ，对OA启用DHCP 或静态IP设置；14 Enclosure SNMP Settings 设置笼子的网管协议设置；15Power Management ，电源管理设置三种模式:N+N冗余；N+1冗余；不冗余；动态电源保护模式和输入功率限制16 初次安装设置向导完成。

HP刀片服务器远程管理手册一、HP刀片服务器OA管理登陆1．打开IE浏览，在地址栏中输入OA管理地址2．弹出此页面后，点击“继续浏览此网站（不推荐）”3．打开OA管理登陆界面后，输入登陆所需的用户名及密码（用户名、密码都区分字母的大小写）4．用户名及密码输入正确后会跳转到此页面（图中所示为该刀箱中共有六台HP服务器，其型号为HP BL465c GEN8二、服务器信息的查看1．点击此页面左侧边栏中的“Device Bays”会看到此刀箱中服务器的列表，或是在右侧图形“Front View”点击图中服务器图标。

2．在服务器的列表中找到所需要进行操作的服务器单击3．点击“information”项，可看到此台服务器的详细信息，其中“Serial Number”为服务器的序列号，是核对服务器的唯一标识。

三、服务器的管机、重启及远程控制1．在相同页面下点击“Virtual Devices”选项，可以看到以下四个图标，通常点击“Press and Hold”图标服务器直接关机（与直接按住服务器电源键操作相同），点击“Reset”图标，服务器直接重启。

2．点击左侧服务器列表下的子列表中的“ILO”,再点右侧中的“Integrated Remote Console”链接4．此时会再次弹出阻止窗口，点击“继续浏览此网站（不推荐）”后继续弹出窗口，请等待5．直到出现以下窗口，点击运行6．此时看到服务器的远程管理界面，可以对此服务器进行管控7．服务器的重启与关机也可以通过该窗口上的菜单“Power Switch”中的选项来操作注意：在远程对服务器进行重启或关机等操作时，请一定要核对好要操作的服务器同自己业务用机的序列号等信息是否一致，请避免误操作使业务受到影响！。

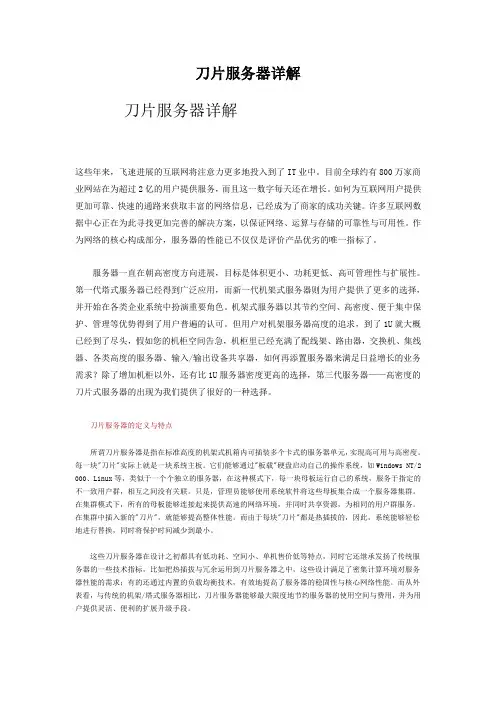

刀片服务器详解这些年来，飞速发展的互联网将注意力更多地投入到了IT业中。

目前全球约有800万家商业网站在为超过2亿的用户提供服务，而且这一数字每天还在增长。

怎样为互联网用户提供更加可靠、快速的通路来获取丰富的网络信息，已经成为了商家的成功关键。

许多互联网数据中心正在为此寻找更加完善的解决方案，以保证网络、运算和存储的可靠性和可用性。

作为网络的核心组成部分，服务器的性能已不仅仅是评价产品优劣的唯一指标了。

服务器一直在朝高密度方向发展，目标是体积更小、功耗更低、高可管理性和扩展性。

第一代塔式服务器已经得到广泛应用，而新一代机架式服务器则为用户提供了更多的选择，并开始在各种企业系统中扮演重要角色。

机架式服务器以其节省空间、高密度、便于集中维护、管理等优势得到了用户普遍的认可。

但用户对机架服务器高度的追求，到了1U就似乎已经到了尽头，如果您的机柜空间告急，机柜里已经充满了配线架、路由器，交换机、集线器、各种高度的服务器、输入/输出设备共享器，如何再添置服务器来满足日益增长的业务需求？除了增加机柜以外，还有比1U服务器密度更高的选择，第三代服务器——高密度的刀片式服务器的出现为我们提供了很好的一种选择。

刀片服务器的定义与特点所谓刀片服务器是指在标准高度的机架式机箱内可插装多个卡式的服务器单元，实现高可用和高密度。

每一块"刀片"实际上就是一块系统主板。

它们可以通过"板载"硬盘启动自己的操作系统，如Windows NT/2 000、Linux等，类似于一个个独立的服务器，在这种模式下，每一块母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过，管理员可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，并同时共享资源，为相同的用户群服务。

在集群中插入新的"刀片"，就可以提高整体性能。

而由于每块"刀片"都是热插拔的，所以，系统可以轻松地进行替换，并且将维护时间减少到最小。

HP刀片服务器简单操作讲解© 2008 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without noticeContent刀片系统机箱类型，各部分主件与配件 C7000机箱前视图 C7000机箱后视图 部件安装与规则C7000系统详解互连模块与服务器端口映射 刀片系统线缆连接 OA access and setup 故障诊断 操作系统安装 资源访问链接C3000系统简介2c-Class刀片服务器系统—C7000机箱© 2008 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice刀片系统机箱类型，各部分主件与配件机箱类型4C-Class刀片服务器有下列主件及配件电源模块c-Class刀片机箱冷却风扇 网络互连模块5刀片服务器c7000 enclosure — Front− Two blade form factors• Full-height server blade (up to 8 per enclosure) • Half-height server blade (up to 16 per enclosure) • Half-height storage blade (up to 90 drives per enclosure)HH server blade 2P FH server blade 2P/4P HH storage blade Up to 420GB− Power supplies• Up to 6 hot-plug power supplies @ 2250W− Management• BladeSystem Insight Display • Onboard AdministratorInsight Display6Hot-plug power suppliesc7000 enclosure device bay numberingFull-height device bay numberingHalf-height device bay numbering7c7000 enclosure — RearHot-plug redundant fans Eight interconnect baysNetwork and serial connectors8Enclosure links Redundant Onboard Administrators3+3 C19 cordsc7000 enclosure interconnect bay numbering9c-Class enclosure fan numbering10电源安装1.打开电源支架扣2.从刀片机箱前部插入机箱，并扣上支架扣注意:在安装全部6个电源模块时,请将Insight Display 左右滑动,以便于安装.风扇安装1.按下风扇挡板扣，取出风扇挡板2.插入风扇刀片服务器安装（全高）惠普C7000刀片服务器机箱提供了四个隔板，用来支持半高的刀片服务器，当要插入全高服务器时，需要取下对应的隔板1.取下服务器挡板刀片服务器安装（全高）2.向左推动，打开锁扣3.向内推横隔板到头，将横隔板右边向上提，使横隔板脱离右竖隔板，再顺时针方向旋转4.抬高横隔板左边，使横隔板脱离左竖隔板，从机箱中取出横隔板刀片服务器安装（全高）1.打开刀片服务器扣2.将刀片服务器插入机箱到底，上扣3.将服务器挡板，插入空置服务器槽位2345678全高刀片服务器满配，正面示意图刀片服务器安装（半高）1.打开服务器上卡扣，将服务器从分插入机箱，扣上卡扣2.将服务器挡板，插入空置服务器槽位234567810111213141516半高刀片服务器满配，正面示意图231.Onboard Administrator 模块12.刀片机箱下连端口3.刀片机箱上连端口4.Onboard Administrator 模块2(冗余Onboard Administrator安装1.取出Onboard Administrator 档板2.插入Onboard Administrator 档板，当充分插入时，扣上锁扣建议：配置二块OA ，采用冗余方式。
