quartus ii实验报告Quartus II实验报告引言：Quartus II是一款由Intel公司开发的集成电路设计软件，广泛应用于数字逻辑设计和FPGA开发领域。
本实验报告旨在介绍Quartus II的基本功能和使用方法，并通过实际案例展示其在数字逻辑设计中的应用。
一、Quartus II概述Quartus II是一款功能强大的集成电路设计软件，它提供了从设计到验证的全套工具。
Quartus II支持多种编程语言，如VHDL和Verilog，使得用户可以根据自己的需求选择适合的语言进行设计。
此外，Quartus II还提供了丰富的库和模块，方便用户进行快速原型开发和验证。
二、Quartus II的基本功能1. 设计入口Quartus II提供了多种设计入口，包括图形界面、命令行和脚本等方式。
用户可以根据自己的习惯和需求选择适合的方式进行设计。
图形界面友好易用，适合初学者；命令行和脚本则更适合有一定经验和需求的用户。
2. 设计编辑Quartus II提供了强大的设计编辑功能，用户可以在其中创建和编辑设计模块、信号线和电路连接等。
设计编辑界面清晰简洁，用户可以方便地进行设计布局和调整。
3. 仿真和验证Quartus II内置了仿真和验证工具，用户可以通过仿真来验证设计的正确性和性能。
仿真工具支持波形查看和信号分析等功能，帮助用户进行设计调试和优化。
4. 综合和优化Quartus II具备强大的综合和优化功能，可以将设计代码转化为硬件描述，进而生成逻辑电路。
综合工具会根据用户的约束条件和优化目标，自动进行逻辑优化和资源分配，提高设计的性能和效率。
5. 布局和布线Quartus II提供了先进的布局和布线工具，可以将逻辑电路映射到实际的FPGA芯片上。
布局工具可以根据用户的约束条件和性能要求，自动进行电路元件的位置分配；布线工具则负责将电路元件之间的连接线路进行规划和布线。
6. 下载和调试Quartus II支持将设计文件下载到目标FPGA芯片上，并提供了调试工具来验证和调整设计的正确性。

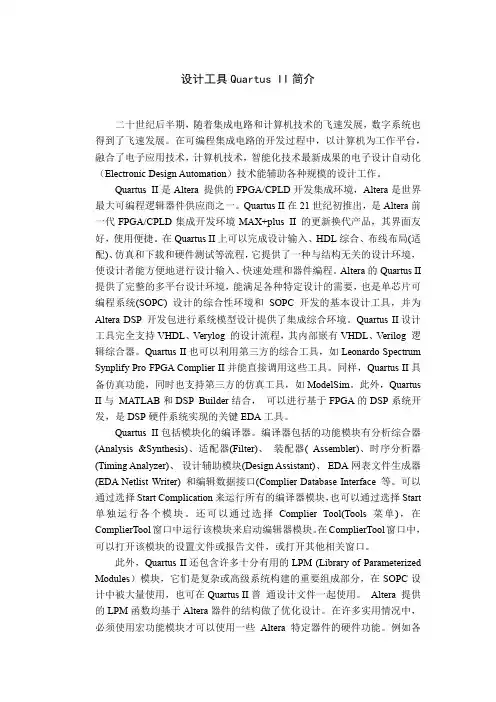

设计工具Quartus II简介二十世纪后半期，随着集成电路和计算机技术的飞速发展，数字系统也得到了飞速发展。
在可编程集成电路的开发过程中，以计算机为工作平台，融合了电子应用技术，计算机技术，智能化技术最新成果的电子设计自动化（Electronic Design Automation）技术能辅助各种规模的设计工作。
Quartus II是Altera 提供的FPGA/CPLD开发集成环境，Altera是世界最大可编程逻辑器件供应商之一。
Quartus II在21世纪初推出，是Altera前一代FPGA/CPLD集成开发环境MAX+plus II 的更新换代产品，其界面友好，使用便捷。
在Quartus II上可以完成设计输入、HDL综合、布线布局(适配)、仿真和下载和硬件测试等流程，它提供了一种与结构无关的设计环境，使设计者能方便地进行设计输入、快速处理和器件编程。
Altera的Quartus II 提供了完整的多平台设计环境，能满足各种特定设计的需要，也是单芯片可编程系统(SOPC) 设计的综合性环境和SOPC 开发的基本设计工具，并为Altera DSP 开发包进行系统模型设计提供了集成综合环境。
Quartus II设计工具完全支持VHDL、Verylog 的设计流程，其内部嵌有VHDL、Verilog 逻辑综合器。
Quartus II也可以利用第三方的综合工具，如Leonardo Spectrum Synplify Pro FPGA Complier II并能直接调用这些工具。
同样，Quartus II具备仿真功能，同时也支持第三方的仿真工具，如ModelSim。
此外，Quartus II与MATLAB和DSP Builder结合，可以进行基于FPGA的DSP系统开发，是DSP硬件系统实现的关键EDA工具。
Quartus II包括模块化的编译器。
编译器包括的功能模块有分析综合器(Analysis &Synthesis)、适配器(Filter)、装配器( Assembler)、时序分析器(Timing Analyzer)、设计辅助模块(Design Assistant)、EDA网表文件生成器(EDA Netlist Writer) 和编辑数据接口(Complier Database Interface 等。

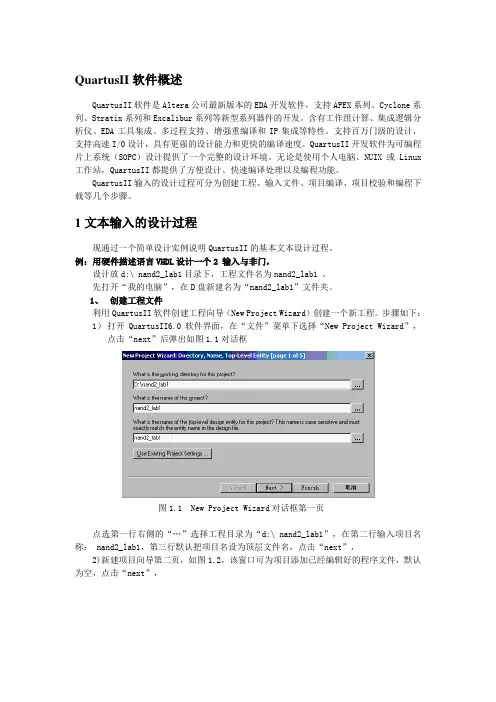

QuartusII软件概述QuartusII软件是Altera公司最新版本的EDA开发软件，支持APEX系列、Cyclone系列、Stratix系列和Excalibur系列等新型系列器件的开发。
含有工作组计算、集成逻辑分析仪、EDA工具集成、多过程支持、增强重编译和IP集成等特性。
支持百万门级的设计，支持高速I/O设计，具有更强的设计能力和更快的编译速度。
QuartusII开发软件为可编程片上系统（SOPC）设计提供了一个完整的设计环境。
无论是使用个人电脑、NUIX或Linux 工作站，QuartusII都提供了方便设计、快速编译处理以及编程功能。
QuartusII输入的设计过程可分为创建工程、输入文件、项目编译、项目校验和编程下载等几个步骤。
1文本输入的设计过程现通过一个简单设计实例说明QuartusII的基本文本设计过程。
例：用硬件描述语言VHDL设计一个2 输入与非门，设计放d:\ nand2_lab1目录下，工程文件名为nand2_lab1 。
先打开“我的电脑”，在D盘新建名为“nand2_lab1”文件夹。
1、创建工程文件利用QuartusII软件创建工程向导（New Project Wizard）创建一个新工程。
步骤如下：1）打开QuartusII6.0软件界面，在“文件”菜单下选择“New Project Wizard”，点击“next”后弹出如图1.1对话框图1.1 New Project Wizard对话框第一页点选第一行右侧的“…”选择工程目录为“d:\ nand2_lab1”，在第二行输入项目名称： nand2_lab1，第三行默认把项目名设为顶层文件名，点击“next”，2)新建项目向导第二页，如图1.2，该窗口可为项目添加已经编辑好的程序文件，默认为空，点击“next”，图1.2 New Project Wizard对话框第二页3)新建项目向导第三页，如图1.3，该窗口可以选择FPGA硬件信息，在Family下拉框内选择“FLEX10K”，在Avaliable devices窗口选择芯片型号为：EPF10K20RC208-4，其它选项默认。
