CCTV网络监控系统架构

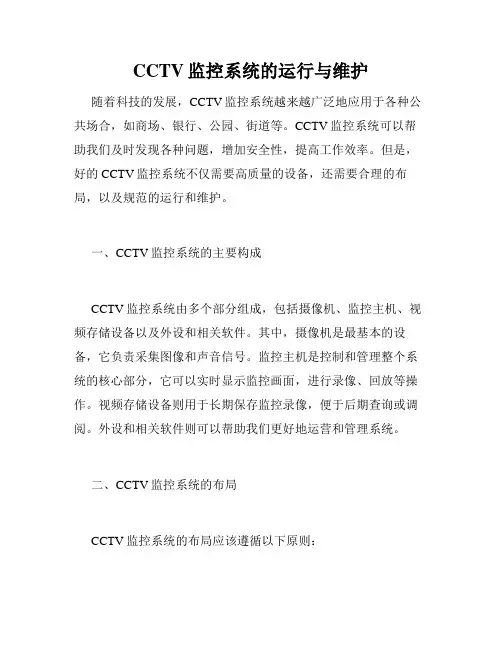

CCTV监控系统的运行与维护随着科技的发展，CCTV监控系统越来越广泛地应用于各种公共场合，如商场、银行、公园、街道等。

CCTV监控系统可以帮助我们及时发现各种问题，增加安全性，提高工作效率。

但是，好的CCTV监控系统不仅需要高质量的设备，还需要合理的布局，以及规范的运行和维护。

一、CCTV监控系统的主要构成CCTV监控系统由多个部分组成，包括摄像机、监控主机、视频存储设备以及外设和相关软件。

其中，摄像机是最基本的设备，它负责采集图像和声音信号。

监控主机是控制和管理整个系统的核心部分，它可以实时显示监控画面，进行录像、回放等操作。

视频存储设备则用于长期保存监控录像，便于后期查询或调阅。

外设和相关软件则可以帮助我们更好地运营和管理系统。

二、CCTV监控系统的布局CCTV监控系统的布局应该遵循以下原则：1.识别关键区域：通过对场所的认真考察和分析，识别出关键区域，予以特殊布置，如出入口、重要通道、货物储存区等。

2.合理摆放摄像机：根据关键区域和场地实际情况，摆放摄像机，并设置拍摄角度和范围，以便全方位监控。

3.设计监控主机的位置：这个位置应该能够容易地访问，并能够连接到监视器和视频存储设备。

此外，还应该定期对监视器进行检查，确保其正常工作。

三、CCTV监控系统的运营和维护CCTV监控系统的运营和维护是保证系统长期稳定运行的关键。

以下是CCTV监控系统的常规运营和维护要点：1.常规检查：检查摄像机、监控主机、视频存储设备和相关软件的运行情况，及时发现和修复问题。

2.升级和更新：随着科技的不断发展，CCTV监控系统也需要不断更新升级，以适应新的技术发展和应用需求。

3.数据备份：定期对存储设备中的监控数据进行备份，以防止数据丢失或损坏。

4.关注隐私权：保护公民的隐私权是至关重要的。

监控系统不应该涉及到私人的生活和私密的信息。

5.操作人员教育：监控系统的操作人员需要具有一定的专业知识和技能。

此外，还需要对操作人员进行教育和培训，确保他们遵循合适的操作规程和道德准则。

CCTV(闭路电视监控系统)系统简介第一部分、CCTV系统组成CCTV系统主要由前端设备、后端设备和传输系统三大部分构成。

前端设备:主要由摄像机、镜头、防护罩、云台、解码器、支架等组成。

它们的主要功能是负责采集各监控点的图像信号，然后通过传输系统，传送到中控室中的后端设备。

摄像机是整个闭路电视监控系统的最前端，其图像质量直接决定了整个系统的图像质量。

摄像机有固定摄像机和变焦摄像机、半球型摄像机、一体化球型摄像机和枪机等几种。

固定摄像机一般用于监视范围较小的区域；变焦摄像机用于需要改变监视目标的观察视角和视角范围较大的区域。

变焦摄像机又分为球型一体化摄像机和枪式带云台摄像机两种。

球型摄像机是集CCD摄像机、变焦镜头、全方位云台及解码器于一体的新型摄像系统，其在性能方面已实现了云台的高速及无级变速运动、镜头变焦及光圈的精确预置、程序式的多预置设定，甚至运动过程中的聚焦功能，从而使摄像系统具备自动巡视和部分自动跟踪功能，从单纯的功能型向智能型转变。

枪式带云台摄像机由摄像机、变焦镜头、云台、解码器、防护罩及支架等组成。

其主要特点是监视范围大而且广，变焦速度快，真正实现监控无死角。

云台分为匀速云台和直流变速云台。

匀速云台转速较慢，水平转速一般为6°/秒，垂直转速一般为3°/秒；直流变速云台转速较快，如英国molynx云台是市面上云台转速较快的，一般水平转速为48 °/秒，垂直转速为24°/秒。

解码器分为交流解码器和直流解码器。

可以控制云台的转动、镜头的变焦、聚焦，同时可以控制支持预置点功能的云台和镜头。

防护罩分为室内防护罩和室外防护罩。

英国molynx防护罩防护等级较高，一般为IP66标准，其突出的防尘、耐腐蚀、防水功能特别适用于室外恶劣的环境。

传输系统：是指连接前后端设备的传输网络。

传输介质一般由电缆(电源电缆、视频电缆、控制电缆)和光纤组成。

传输设备由光端机和视频编解码器等组成。

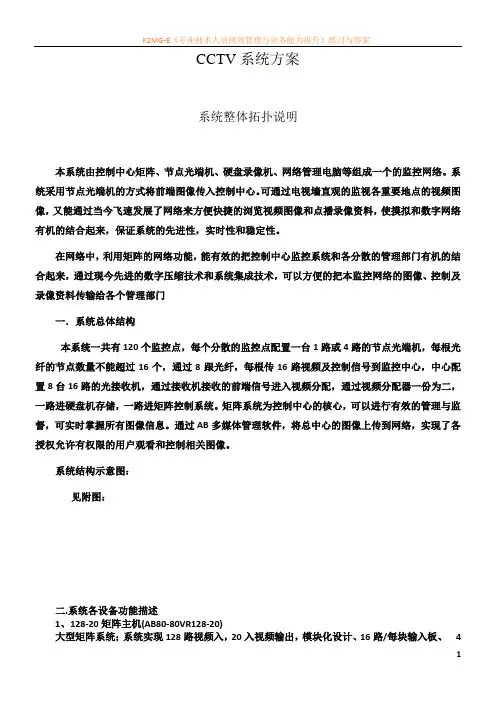

CCTV系统方案系统整体拓扑说明本系统由控制中心矩阵、节点光端机、硬盘录像机、网络管理电脑等组成一个的监控网络。

系统采用节点光端机的方式将前端图像传入控制中心。

可通过电视墙直观的监视各重要地点的视频图像，又能通过当今飞速发展了网络来方便快捷的浏览视频图像和点播录像资料，使摸拟和数字网络有机的结合起来，保证系统的先进性，实时性和稳定性。

在网络中，利用矩阵的网络功能，能有效的把控制中心监控系统和各分散的管理部门有机的结合起来，通过现今先进的数字压缩技术和系统集成技术，可以方便的把本监控网络的图像、控制及录像资料传输给各个管理部门一．系统总体结构本系统一共有120个监控点，每个分散的监控点配置一台1路或4路的节点光端机，每根光纤的节点数量不能超过16个，通过8跟光纤，每根传16路视频及控制信号到监控中心，中心配置8台16路的光接收机，通过接收机接收的前端信号进入视频分配，通过视频分配器一份为二，一路进硬盘机存储，一路进矩阵控制系统。

矩阵系统为控制中心的核心，可以进行有效的管理与监督，可实时掌握所有图像信息。

通过AB多媒体管理软件，将总中心的图像上传到网络，实现了各授权允许有权限的用户观看和控制相关图像。

系统结构示意图：见附图：二.系统各设备功能描述1、128-20矩阵主机(AB80-80VR128-20)大型矩阵系统；系统实现128路视频入，20入视频输出，模块化设计、16路/每块输入板、4路/每块输出板；预组装系统；菜单综合设置；键盘口令进入；优先级操作；系统可划分；成组/区域切换；通用巡视/序列；自动启动巡视；监视器单独巡视；屏幕视频输入标题显示和状态显示；摄像机现场控制一速度固定或可变云台；自动报警调用---1024个报警输入端；可编程报警联系表；五种不同的报警显示模式；三种报警撤除方式；报警状态输出；所有编程数据的备用电池保护；最大容量1024×128路；系统特性●最大1024路输入128路输出●菜单综合设置●屏幕显示摄像机标题，自带国标一、二级汉字字库日期/时间格式可调整摄像机号和监视器号，及其工作状态●64组自动切换，64组同步切换●键盘口令输入，限制无关人员操作●系统可划分为多个分区，可限定键盘的访问权限●可设定99级控制优先级，可对每个摄像机设定控制级别●五种不同的报警显示方式,三种报警状态清除方式●35个定时调用时间, 按星期自动调用切换队列或进行定时布撤防●实现最多1024个摄像机的现场控制，控制恒速或变速云台●兼容多种控制协议，可控制其它各种品牌的前端设备●可输入最多1024 个报警，每路报警可进行摄像机联动切换、预置点和辅助开关调用●支持报警联动，可联动控制灯光、启动录像设备●所有编程数据的备用电池保护，可通过系统备份软件将所有设置数据备份到PC机●8个RS-232通讯口，1个以太网接口（可选）2、控制键盘（AB60-884）AB60-884主控键盘是与AB80系列矩阵主机配套使用的全功能控制键盘,可操作包括菜单设置、非菜单设置、视音频切换、前端解码器控制、智能球控制(用四维变速摇杆控制)、报警布撤防在内的矩阵所有功能。

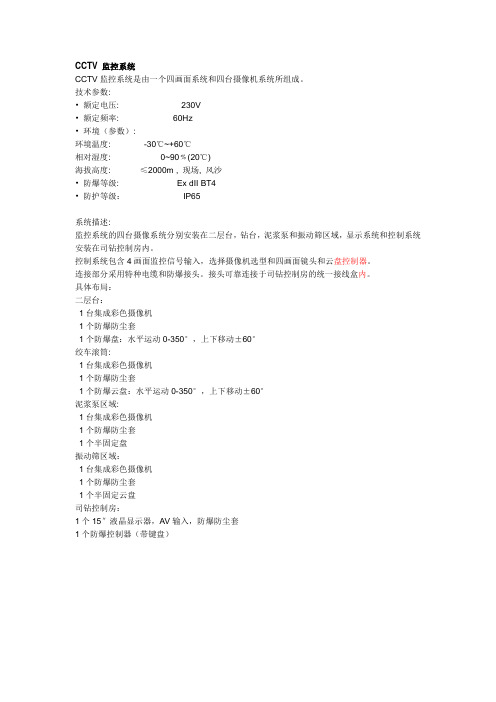

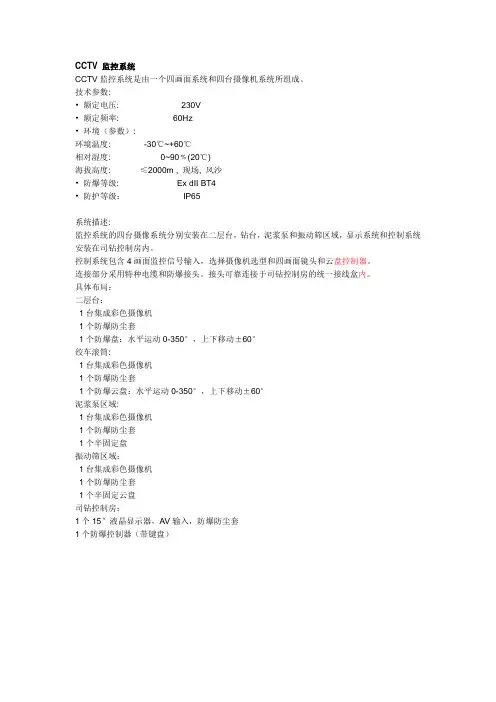

CCTV 监控系统
CCTV监控系统是由一个四画面系统和四台摄像机系统所组成。

技术参数:
•额定电压: 230V
•额定频率: 60Hz
•环境（参数）:
环境温度: -30℃~+60℃
相对湿度: 0~90﹪(20℃)
海拔高度: ≤2000m , 现场, 风沙
•防爆等级: Ex dII BT4
•防护等级：IP65
系统描述:
监控系统的四台摄像系统分别安装在二层台，钻台，泥浆泵和振动筛区域，显示系统和控制系统安装在司钻控制房内。

控制系统包含4画面监控信号输入，选择摄像机选型和四画面镜头和云盘控制器。

连接部分采用特种电缆和防爆接头。

接头可靠连接于司钻控制房的统一接线盒内。

具体布局：
二层台：
1台集成彩色摄像机
1个防爆防尘套
1个防爆盘：水平运动0-350°，上下移动±60°
绞车滚筒:
1台集成彩色摄像机
1个防爆防尘套
1个防爆云盘：水平运动0-350°，上下移动±60°
泥浆泵区域:
1台集成彩色摄像机
1个防爆防尘套
1个半固定盘
振动筛区域：
1台集成彩色摄像机
1个防爆防尘套
1个半固定云盘
司钻控制房：
1个15″液晶显示器，AV输入，防爆防尘套
1个防爆控制器（带键盘）。

CCTV系统监控避雷方案一、CCTV系统结构：电视监控系统（Closed Circuit Television，简称CCTV），一般由以下三部分组成：①前端部分：主要由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。

②传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。

③终端部分：主要由视频分配器,DVR、矩阵、监视器、控制设备等组成。

二、雷击破坏途径：CCTV这样一个电视监控系统如果遭受雷击，将可能由以下几种途径对系统产生破坏。

①直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

②雷电波侵入：CCTV的电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

③雷电感应：当雷击中避雷针时，在引下线周围会产生很强的瞬变电磁场。

处在电磁场中的监控设备和传输线路会感应出较大的电动势。

这种现象叫电磁感应。

当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。

这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。

这种现象叫静电感应。

研究表明：静电感应方式引起的浪涌数倍于电磁感应引起的浪涌。

电磁感应和静电感应称为感应雷，又叫二次雷击。

它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多，按原邮电部的统计感应雷造成的雷击事故约占雷击事故总和的80%。

三、 CCTV系统防雷措施：根据对CCTV电视监控系统的结构分析，以及雷电可能的侵入途径，宝路公司为CCTV的电视监控系统设计了以下防雷解决方案。

1．前端设备的防雷典型监控架构前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。

前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。

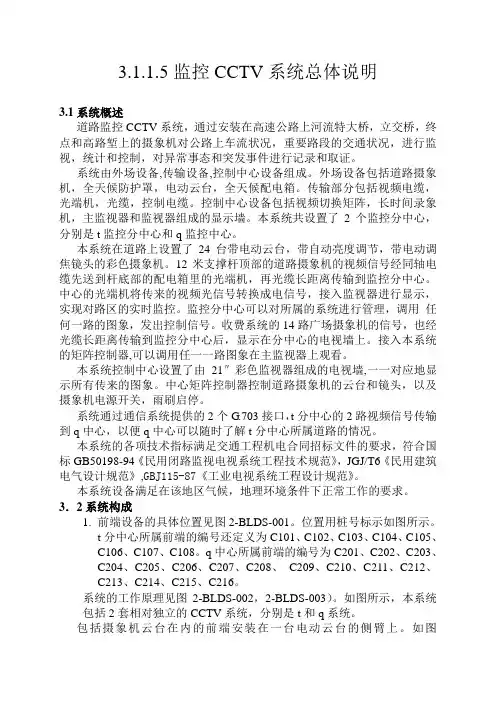

3.1.1.5监控CCTV系统总体说明3.1系统概述道路监控CCTV系统，通过安装在高速公路上河流特大桥，立交桥，终点和高路堑上的摄象机对公路上车流状况，重要路段的交通状况，进行监视，统计和控制，对异常事态和突发事件进行记录和取证。

系统由外场设备,传输设备,控制中心设备组成。

外场设备包括道路摄象机，全天候防护罩，电动云台，全天候配电箱。

传输部分包括视频电缆，光端机，光缆，控制电缆。

控制中心设备包括视频切换矩阵，长时间录象机，主监视器和监视器组成的显示墙。

本系统共设置了2个监控分中心，分别是t监控分中心和q监控中心。

本系统在道路上设置了24台带电动云台，带自动亮度调节，带电动调焦镜头的彩色摄象机。

12米支撑杆顶部的道路摄象机的视频信号经同轴电缆先送到杆底部的配电箱里的光端机，再光缆长距离传输到监控分中心。

中心的光端机将传来的视频光信号转换成电信号，接入监视器进行显示，实现对路区的实时监控。

监控分中心可以对所属的系统进行管理，调用任何一路的图象，发出控制信号。

收费系统的14路广场摄象机的信号，也经光缆长距离传输到监控分中心后，显示在分中心的电视墙上。

接入本系统的矩阵控制器,可以调用任一一路图象在主监视器上观看。

本系统控制中心设置了由21″彩色监视器组成的电视墙,一一对应地显示所有传来的图象。

中心矩阵控制器控制道路摄象机的云台和镜头，以及摄象机电源开关，雨刷启停。

系统通过通信系统提供的2个G.703接口，t分中心的2路视频信号传输到q中心，以便q中心可以随时了解t分中心所属道路的情况。

本系统的各项技术指标满足交通工程机电合同招标文件的要求，符合国标GB50198-94《民用闭路监视电视系统工程技术规范》，JGJ/T6《民用建筑电气设计规范》,GBJ115-87《工业电视系统工程设计规范》。

本系统设备满足在该地区气候，地理环境条件下正常工作的要求。

3．2系统构成1.前端设备的具体位置见图2-BLDS-001。

一、CCTV系统概述TV系统的原理和功能CCTV系统，即闭路电视监控系统，是现代安防系统的一个重要组成部分。

CCTV系统是管理人员和安全人员视觉的有效延伸，是所有安全系统中最关键的子系统。

它主要利用现代化的设备，监察和控制许多重要或人员无法实时检查的场所，把所有的重要场所的场景传输到一个或多个监控室内显示，从而在无人值守的情况下，及时观察、监视、了解和记录灾情、盗情及其它犯罪罪证。

随着现代化管理的需要和发展，闭路电视监控系统是当今普遍应用的现代化管理手段。

它能够在第一时间以图像、文字形式告知管理、维护和保安人员现场所发生的任何情况，从而有效地做出快速反应，并将所发生事件的全过程进行备份，对重要数据进行记录，为处理事故提供切实依据。

CCTV系统的原理：首先由安装于需要防范位置的摄像机镜头获得光学视频图像，通过摄像机内部的传感器和电路将视频信号转化为点对点的电信号，经过电缆传输后，通过显示设备将电信号还原为视频图像。

TV系统的构成部分及其作用一个最简单的CCTV系统可以由摄像机、录像机、监视器和电缆组成。

但为了满足不同场所、不同目的的监控需要，CCTV系统的组成设备种类很多。

按照它们在系统中的功能，可大致分为以下三种类型。

①前端设备CCTV的前端设备是直接完成现场图像捕捉功能的设备及其辅助设备，主要有一体化智能快球、固定球、一体化摄像机、防护罩、云台、各种安装支架、协议转换器和各种人工光源等。

其中一体化智能快球、固定球和一体化摄像机将在后续的部分专门介绍。

在室外，护罩用来保护摄像机和镜头不被破坏、不受天气变化的影响；在室内，使用护罩主要是为了防止破坏和美观。

室内和室外使用的CCTV护罩都能保护摄像机和镜头不受灰尘、有害化学物质和天气变化的影响，也使得它们不容易遭到破坏。

最普通的护罩是矩形的金属或塑料制护罩，一般用塑料、薄钢板、不锈钢或铝材制成。

其它类型的护罩还包括角装护罩、顶装护罩和球形护罩等。

矩形护罩的镜头可以从护罩前部的玻璃窗口看出去。
