喷码机故障分析及解决方法
目录:
一,墨线故障
二,高压故障
三,相位故障
四,通讯故障
五,粘度计故障
六,墨水粘度高
七,墨水粘度低
八,字体残缺
九,字体高度过高或字体高度不够
十,断点不好
十一,回收器积墨
十二,高压板积墨
十三,回收不好或不回收
十四,喷嘴微堵
十五,主滤堵
十六,压力无法调节或墨压值达不到标准值
十七,不喷印或间隔性不喷印
十八,不常见的疑难杂症(待续)
故障分析及解决方法:

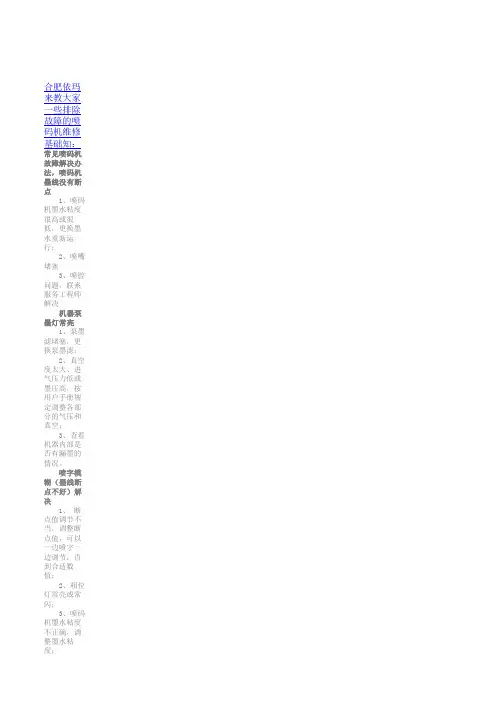

一、墨线故障:
故障分析:
1)回收器、喷头加热块的周围有墨物或异物
2)开机没有墨线从喷嘴射出
3)没有墨点分裂
4)回收器无法正常回收墨滴
5)充电极没有对墨线充电,充电线断或虚焊
6)PCU板接收不到回收器检测反馈的墨点充电信号
解决方法:
a)清洗回收器及周围;
回收器接管处清洗干净并且其与喷头体保持一定的距离;
擦洗干净喷头加热块与充电极连接处;
b)首先查看压力是否在40psi,调压阀调至其正常值;若压力正常还
没有墨线出来,就用超声波超洗喷嘴片及喷嘴滤片;若不行就看供
墨电磁阀是否能正常开关,可以手动操作开泵、供墨电磁阀,若没
有墨线出来就更换供墨电磁阀;若压力为零或压力值很小,而且调
压阀正常还无法调至正常值,就得查看供墨泵是否漏了,若泵漏就
更换;若泵没有漏就得检查供墨单向阀是否正常,可以拔掉供墨单
向阀的出墨管,用烧杯接着,然后手动操作开泵、供墨电磁阀,看
有没有墨水流出,若没有墨水流出就说明供墨单向阀坏了,然后更
换或对其维修,若有墨水流出说明供墨单向阀正常,然后就检查主
滤是否堵塞,拔掉主滤出墨管,用烧杯接着,手动操作开泵、供墨
电磁阀,看有没有墨水流出,若没有墨水流出或流量小说明主滤堵
塞了,就更换新主滤,若有墨水流出且流量正常说明主滤正常;
c)首先检查喷嘴晶振线是否连接正常,若连接正常就调整驱动值;若
有虚接或断裂就对其维修或者更换;再者检查PCU板与PDU板和
喷嘴之间接线是否虚接;最后更换PDU板或PCU板;(注意:有
时喷嘴微堵也会没有断点分裂)
d)首先查看墨线是否偏出回收器,若墨线位置正常但回收不好,就检
查回收过滤器是否堵塞,对其进行清洗或更换;若是不回收或间隔
性不回收,先确定回收泵是否正常,若回收泵不漏就检查回收管路
是否堵塞或松脱,再检查回收单向阀是否正常,可以拔掉回收单向
阀的出墨管,用烧杯接着,手动操作开泵、供墨电磁阀、回收电磁
阀,若有墨水流出且流量正常,说明回收单向阀正常,若没有墨水
流出或流量小或间隔性有墨水流出,说明回收单向阀坏了,对其进
行更换;
e)首先检查PDU板与充电线的黄金插头是否连接正常;再检查连接
充电线电缆里的10K电阻是否虚接,可以用万用表来测量,用一只
表笔量充电线与PDU板连接处的一端,用另一只表笔量充电线的
另一端,看其电阻是否在10K左右,若在10K左右说明连接正常;
若值是无限大说明其断接了,对其拨开进行焊接;最后更换PDU
板或PCU板;
f)首先检查回收检测线是否松动或断开;再检查回收管地线是否脱
落;再者检查PDU板与回收检测极之间接线是否松脱;最后更换
PDU板或PCU板;
二、高压故障:
故障分析:
1)喷头过于潮湿
2)高压板与零极板有墨物或其之间的距离不合适;高压板支架及高压导线
有脏墨
3)喷嘴微堵
4)高压电源的高压堡灵敏度调整不合适
5)高压误报
6)高压电源与PDU板之间的4芯控制线虚接
7)高压电源坏掉
8)PDU板或PCU板坏掉
解决方法:
a)清洗喷头并用吹风机吹干(方喷头的可能会是后盖里进溶剂
了,拆掉对其吹干,为了避免以后再进溶剂,可以对其密封
巢里添加生胶带,增加密闭性)
b)调整高压板与零极板之间的距离,大概一个十字螺丝刀头直
径的距离,把其放在它们之间有点松即可;彻底清洗高压板
及支架、高压导线,还有零极板并且吹干;
c)用超声波超洗喷嘴片及喷头滤片;
d)调整高压电源的高压堡灵敏度致合适位置,调高压堡时要注
意其箭头的标示,不要调反了,而且要轻微的调,调的力量
过大或调的量很大,会导致高压电源的报废;
e)首先可能是ICU板的芯片造成的,是其程序的问题,更换
即可;或者把墨水箱上的两个黑线连接在一起试试;
f)重新接好4芯控制线接头;
g)先检测一下高压电源是否正常,可以拔掉高压电源的高压输
出导线,然后开墨线、高压,让喷码机就绪,若还报高压故
障说明高压电源坏了,更换高压电源;
h)更换PDU板或PCU板;
三、相位故障:
故障分析:
1)喷嘴驱动设置不正确
2)喷头后盖里进溶剂或受潮了
3)喷嘴微堵
4)喷码机没有接地,受到了干扰
5)喷头抗干扰小板有墨物或坏了
6)墨水黏度不正常或墨水过期
7)回收器、回收检测线及回收系统不好或不稳定
8)电源地线接地是否良好
9)PCU板或PDU板不正常
解决方法:
a)重新设置喷嘴驱动值,这得根据断点的形态来设置,一次设置
在2~5的增加或减少;
b)打开喷头后盖,用吹风机吹干
c)用超声波超洗喷嘴片、喷嘴滤片
d)给喷码机良好的接地,并避免或排除周围的干扰
e)可以先用溶剂擦洗抗干扰小板,再用酒精擦洗,最后用吹风机
吹干,若还不行就更换新的;
f)调整墨水黏度致正常值或更换新墨
g)先检查回收器与回收底座之间连接是否完好,有无漏墨现象,
若有就维修或更换;可以在回收底座与喷头之间添加自行车内
胎,彻底清洗回收的小白圈;超洗回收过滤器或更换;再检查
回收单向阀工作是否正常,若不正常就维修或更换;
h)把电源接地线良好接地
i)更换PDU板或刷改PCU板的PAU、PAU程序,若还不行最
后只好更换整套的喷头喉管;
四、通讯故障:
故障分析:喷码机通电开机以后,会自己检测ECU、ICU、PCU和IOU 板之间的连接状态,它们是串联通讯的,如果其中任何单元之间的通讯有问题,显示屏故障栏将显示通讯故障。(代号:ECU板为1、ICU板为3、PCU板为2、
