机械基础教案一§1-1摩擦轮传动1(一)

教案章节课题绪论摩擦轮传动课型新授课课时 2 教具学具电教设施教学目标知识教学点机器、机构及零件运动副的概念机械传动的分类，摩擦轮传动能力培养点能区分低副与高副德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点区分低副与高副难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、自我介绍三、讲授新课绪论摩擦轮传动（一）课程概述（二）机器、机构、机械、构件和零件1、机器与机构2、机器的组成3、零件与构件（三）运动副的概念及其应用1、运动副1）运动副的的定义2）运动副的分类2、运动副的应用特点3、低副与高副机构（四）机械传动的分类1、摩擦传动2、啮合传动（五）摩擦轮传动1、摩擦轮传动的工作原理和传动比2、摩擦轮传动的特点3、摩擦轮传动的类型和应用场合四、课堂小结点出重点五、预习提示1、带传动的组成有哪些？2、带传动的传动比如何计算？准备上课听讲记笔记3分240分43分5分教案章节课题课题2 带传动任务一带传动的组成、原理和类型课型新授课课时 2 教具学具电教设施教学目标知识教学点带传动的组成、原理和类型带传动能力培养点掌握带传动的传动比计算德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点带传动的传动比计算难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、运动副分为几类？2、在实际生活中举几个高副的例子？ 三、讲授新课1-1 带传动的组成、原理和类型（一）带传动的组成、原理和类型 1、带传动的组成 2、带传动的工作原理 3、带传动的传动比1122n i n =（二）带传动的类型1-2 V 带传动(一)V 带及带轮 1、V 带 2、V 带带轮（二）V 带传动的主要参数1、普通V 带的横截面尺寸2、V 带带轮的基准直径D d3、V 带传动的传动比i4、小带轮的包角1α5、中心距a6、带速v7、v 带的根数（三）普通v 带的标记与应用特点1、普通v 带的标记2、普通v 带的应用特点 （四）v 带传动的安装与维护及张紧装置 四、课堂小结 点出重点 五、预习提示1、螺旋传动的种类？2、普通螺纹的主要参数有哪些？准备上课学生思考并回答问题 听 讲记笔记2分 10 40分43分 5分教 案章节课题任务二 V带传动课型新授课课时 2 教具学具电教设施教学目标知识教学点V带的结构、V带带轮及V带的主要参数能力培养点掌握V带的主要参数德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点V带的主要参数难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、什么是零件？2、运动副如何分类？三、讲授新课1-2 V带传动（三）普通v带的标记与应用特点1、普通v带的标记2、普通v带的应用特点（四）v带传动的安装与维护及张紧装置1、V带传动的安装维护与张紧装置1）安装V带时，应缩小中心距后将带套入，在慢慢调整中心距时带达到合适的张紧程度；2）安装V带时，两带轮的轴线应互相平行，两带轮的轮槽的对称平面应重合；3）V带在槽中应有追求的位置；4）在使用过程中应定期检查并及时调整2、V带的张紧装置及张紧方法1）调整中心距2）张紧轮张紧四、课堂小结点出重点五、布置作业习题册六、预习提示同步带的传动特点准备上课学生思考并回答问题听讲记笔记2分40分43分5分教案章节课题习题课课型新授课课时 2 教具学具电教设施教学目标知识教学点运动副的判定、v带传动比的计算能力培养点掌握运动副的判定、v带传动比的计算德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点运动副的判定、v带传动比的计算难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、什么是机器、什么是机构？什么是零件？2、V带传动比的计算公式？三、习题讲解1、机器与机构的区别相关习题：P1 选择第1、2、3、7、8题2、高副与低副的判定相关习题：P1 选择题第4、5、题，应用题第三题3、带传动的包角、相关习题：P4选择题第4、5、7、11题4、带传动的传动比计算相关习题：判断题第5、6题应用题第1、2、3、4题四、课堂小结点出重点五、预习提示1、螺纹的代号标注2、普通螺旋传动直线移动距离的计算准备上课学生思考并回答问题听讲记笔记2分40分43分5分教案章节课题模块二螺纹及螺旋传动课题1 螺纹课型新授课课时 2 教具学具电教设施教学目标知识教学点螺纹的种类和应用、主要参数能力培养点掌握螺纹的种类，主要参数德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点螺纹的参数难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、带轮的包角是多少？2、v带如何安装与维护？三、讲授新课螺纹的种类和应用（一）按螺纹牙型分类及其应用（二）按螺纹旋线方向分类及应用（三）按螺旋线的线数分类及其应用（四）按螺旋线形成的表面分类普通螺纹的主要参数1、螺纹大径D2、螺纹的中径D23、螺纹小径d4、螺纹升角φ5、牙型角α6、牙型高度h7、螺距P8、导程p h螺纹代号标注（一）普通螺纹代号M1、粗牙螺纹2、细牙螺纹（二）梯形螺纹代号Tr(三)管型螺纹1、非螺纹密封代号G2、螺纹密封代号R C R P R四、课堂小结点出重点五、预习提示 1、普通螺旋传动的应用形式及移动方向的判定准备上课学生思考并回答问题听讲记笔记2分40分43分5分教案章节课题课题2 螺旋传动课型新授课课时 2 教具学具电教设施教学目标知识教学点螺旋传动的形式及移动方向的判定能力培养点掌握螺旋传动的形式及移动方向的判定德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点螺旋传动的形式及移动方向的判定难点移动方向的判定学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、所以管型螺纹本身都有密封性吗？2、普通螺纹的公称直径指的是螺纹的大径还是小径？三、讲授新课螺旋传动（一）普通螺旋传动1、普通螺旋传动的应用形式1）螺母固定不动，螺杆回转并作直线运动2）螺杆固定不动，螺母回转并作直线运动3）螺杆回转，螺母作直线运动4）螺母回转，螺杆作直线运动2、普通螺旋传动直线移动方向的判定1）螺母（螺杆）不动，螺杆（螺母）回转并移动2）螺杆（螺母）回转，螺母（螺杆）移动3、普通螺旋传动直线移动距离的计算（二）差动螺旋传动1、差动螺旋传动原理2、差动螺旋传动获得螺母移动距离的计算及方向的确定（三）滚珠螺旋传动简介四、课堂小结点出重点五、预习提示1、链传动的类型准备上课学生思考并回答问题听讲记笔记2分40分43分5分教案章节课题模块三链传动课型新授课课时 2 教具学具电教设施教学目标知识教学点传动比、传动类型能力培养点认识链传动作用及应用德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点认识链传动作用及应用难点齿形链学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《工程力学》相关内容参考资料《工程力学》课后体会教与学互动设计教 师 活 动 内 容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、螺旋传动主动件的运动方向如何判断？2、差动螺旋传动的运动方向有如何？三、讲授新课链传动一、链传动及传动比1122n z n z 二、链传动的应用特点 1、优点 2、缺点 三、链传动的类型 1、滚子链 1）滚子链结构 2）主要参数 3）滚子链的标记08A-1-88 GB/T1243-1977 2、齿形链简介CL08-22.5 W-60 GB/T 10855-1977 四、课堂小结 点出重点五、布置作业1、下一节内容预习提示2、课后练习准备上课听 讲 记笔记2分15分教案章节课题模块四齿轮传动课题1 齿轮传动的类型和应用场合课型新授课课时 2 教具学具电教设施教学目标知识教学点齿轮传动类型、渐开线齿廓、基本参数和几何尺寸计算能力培养点掌握渐开线齿廓基本参数和几何尺寸计算德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点掌握渐开线齿廓基本参数和几何尺寸计算难点掌握渐开线齿廓基本参数和几何尺寸计算学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械基础》课后体会教 与 学 互 动 设 计教 师 活 动 内 容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、链传动有哪些应用？2、链传动的优缺点有哪些？三、讲授新课课题1 齿轮传动的类型和应用场合一、齿轮传动的常用类型 二、齿轮传动的应用1、传动比 1122n zn z2、应用特点1）优点 2）缺点 三、渐开线齿廓1、齿轮传动对齿廓曲线的基本要求2、渐开线的形成性质 1）基圆 2）发生线四、课堂小结 点出重点:五、布置作业1、下一节内容预习提示2、课后练习准备上课听 讲 记笔记听 讲 记笔记2分 3分15分15分教案章节课题课题2 渐开线标准直齿圆柱齿轮传动课型新授课课时 2 教具学具电教设施教学目标知识教学点渐开线标准直尺圆柱齿轮的基本参数能力培养点掌握渐开线标准直尺圆柱齿轮的基本参数德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点渐开线标准直尺圆柱齿轮的基本参数难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、什么是基圆？2、什么是发生线？三、讲授新课课题2 渐开线标准直齿圆柱齿轮传动二、渐开线标准直尺圆柱齿轮的基本参数1、齿形角α2、齿数z3、模数m4、齿顶高系数ah5、顶隙系数c*6、分度圆四、课堂小结点出重点五、布置作业1、下一节内容预习提示2、课后练习，准备上课听讲记笔记2分3分15分15分教案章节课题课题3渐开线齿廓失效形式课题4其它齿轮传动简介课型新授课课时 2 教具学具电教设施教学目标知识教学点斜齿圆柱齿轮传动、齿轮齿条传动、渐开线齿轮失效形式能力培养点渐开线齿轮失效形式、原因德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点渐开线齿轮失效形式、原因难点渐开线齿轮失效形式、原因学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、什么是基圆？2、直齿圆柱齿轮的参数有哪些？三、讲授新课课题3 渐开线齿轮失效形式一、齿面点蚀二、齿面磨损三、齿面胶合四、齿面塑变五、轮齿折断课题4 其它齿轮传动简介一、斜齿圆柱齿轮传动1、斜齿圆柱齿轮的形成2、斜齿圆柱齿轮传动的啮合性能3、主要参数及特性4、斜齿圆柱齿轮正确啮合条件二、直齿圆柱齿轮传动三、齿轮齿条传动四、课堂小结点出重点五、布置作业1、下一节内容预习提示2、课后练习准备上课听讲记笔记2分3分15分15分教案章节课题模块五蜗杆传动课型新授课课时 2 教具学具电教设施教学目标知识教学点蜗杆结构、回转方向的判定、啮合条件及应用特点能力培养点掌握蜗杆结构、回转方向的判定德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点回转方向的判定难点啮合条件学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、齿轮的几何参数包括哪些？2、什么是齿轮的模数？三、讲授新课蜗杆传动蜗杆的组成1、蜗杆结构2、涡轮结构（二）蜗杆的分类（三）蜗杆回转方向的判定蜗杆传动的主要参数和啮合条件（一）蜗杆传动的主要参数（二）蜗杆传动的正确啮合条件蜗杆传动的应用特点（一）蜗杆传动的润滑（二）蜗杆传动的散热四、课堂小结点出重点五、布置作业1、下一节内容预习提示2、课后练习习题册准备上课听讲记笔记2分3分15分15分教案章节课题模块六轮系课型新授课课时 2 教具学具电教设施教学目标知识教学点轮系的分类、定轴轮系传动比计算能力培养点掌握定轴轮系传动比计算德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点定轴轮系传动比计算难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、蜗杆传动由什么来组成？2、蜗轮回转方向如何判定？三、讲授新课轮系分类及其应用特点(一)轮系的分类（二）轮系的应用特点1、获得很大的传动比2、可做较远距离的传动3、可方便的实现变速和变向要求定轴轮系传动比计算（一）定轴轮系各轮转向的判断（二）传动比1、传动路线2、传动比计算定轴轮系中任意从动齿轮的转速计算（一）任意从动齿轮的转速计算（二）轮系末端是螺旋传动的计算（三）轮系末端是齿条的计算四、课堂小结点出重点五、布置作业1、下一节内容预习提示2、课后练习准备上课学生思考并回答问题听讲记笔记2分10分15分15分教案章节课题第二篇机械机构模块一平面连杆机构课题1 铰链四杆机构的组成与分类课型新授课课时 2 教具学具电教设施教学目标知识教学点平面连杆机构的特点、分类及组成能力培养点掌握四杆机构的的构成，运动特点德育渗透点培养学生的职业道德观及互相协作的精神教学重点难点重点四杆机构的的构成，运动特点难点同上学法引导1、讲授法2、提问法 3、自主探究法教学内容更新、补充、删节补充机械工业出版社《机械原理》相关内容参考资料《机械原理》课后体会教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤，稳定学生情绪，准备上课二、复习提问1、平行轴传动的传动比如何计算？2、末轮的转向如何判断？三、讲授新课平面连杆机构的特点1、平面连杆机构：刚性构件用转动副或移动副相互连接而组成，在同一平面或相互平行平面内运动的机构。

第一章机械传动教学设计一、引言机械传动是现代机械工程中的重要组成部分。

通过机械传动系统，能够实现不同部件之间的动力传递和运动转换。

作为机械工程专业的学生，掌握机械传动的原理和设计方法是必不可少的。

本章将重点介绍机械传动的基本概念、分类和设计原则，旨在帮助学生全面了解机械传动。

二、机械传动的概念和分类机械传动是指利用机械设备（如齿轮、链条、皮带等）将动力从一个地方传递到另一个地方的过程。

根据传动方式的不同，机械传动可分为直接传动和间接传动。

直接传动是指动力直接传递到工作机构，如齿轮传动和副带传动；间接传动是指通过传动装置将动力间接传递到工作机构，如齿轮传动和链条传动。

机械传动的分类还可以根据传递动力的方式来划分，常见的包括齿轮传动、链条传动、带传动等。

齿轮传动是利用齿轮的啮合传递动力和转动的方式，常见的有圆柱齿轮传动、锥齿轮传动等。

链条传动是利用链条的传动方式，常见的有滑轮链传动、摩擦链传动等。

带传动是利用带的摩擦和弯曲传递动力和转动的方式，常见的有平带传动和齿带传动等。

三、机械传动的设计原则1. 转速和扭矩的匹配：在机械传动的设计中，需要根据所要传递的功率大小和工作机构的要求合理选择传动装置的转速和扭矩。

转速和扭矩的不匹配会导致传动装置的失效或传动效率的下降。

2. 传动效率的提高：机械传动中的能量损失主要包括摩擦损失和传动装置内部的损失。

在设计过程中，应尽量减小这些损失，提高传动效率。

常用的方法包括正确选择润滑方式、合理选择传动比和优化齿轮的啮合等。

3. 传动装置的可靠性和耐用性：机械传动的设计还需要考虑传动装置的可靠性和耐用性。

传动装置要能够承受正常工作条件下的负荷，并具有足够的寿命。

在设计过程中，应注意选用合适的材料、合理设计传动装置的结构和加工工艺等。

4. 安全性和节能性：机械传动设计还需要考虑安全性和节能性。

传动装置应能够保证工作过程中的安全性，尽量减少事故的发生。

此外，还应采取节能的措施，减小能量的损失和浪费。

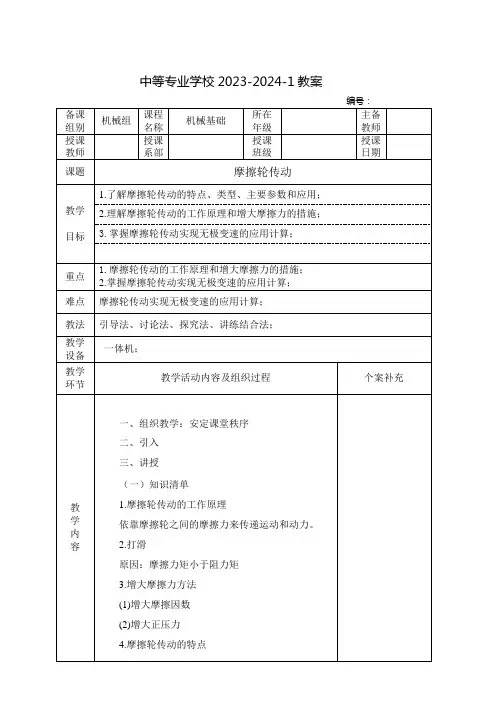

中等专业学校2023-2024-1教案教学内容中心距较近，传动比不准确，效率低，打滑有安全保护作用，传动平稳，无级变速。

5.主要参数(1)传动比i12=n1n2=D2D1(2)圆周线速度圆周线速度v=(3)中心距外接式a= 内接式a=（二）课堂探析【问题1】图示为滚子平盘式机械无级变速机构，请回答下列问题：(1)该传动为____传动，依靠两轮之间的_______来传递运动和动力。

两轮之间是_____接触的___副。

(2)要使其正常传动，__轮面要衬上较软物质，并使_________大于______。

(3)图示位置时，传动比为________，可通过改变_____，从而改变______。

(4)____轮转速是无级变化的，A、B两点的转速中，__点的较大【问题2】一对外接圆柱摩擦轮传动，已知主动轮D1=100mm，n1=500r/min,传动比=2。

求：（1）D2，n2 （2）摩擦轮的圆周线速度v.解答：略教学内容（四）巩固练习1.1-5所示为摩擦压力机,轮1 为主动轮,已知其转速为800 r/min,转向向下,与轮2相连螺杆的旋向为右旋,导程为 2 mm,试回答下列问题:(1)图示轮2的转为,螺杆的移动方向为。

若要改变螺杆的移动方向，则轮1应向移动。

(2)轮2的最大转速r/min,螺杆的最小移动速度为m/s。

(3)该机构是通过改变的接触半径在范围内改变从动轮转速的。

(4)为了保证轮1和轮2正常传动,必须满足(5)轮2在A点时的传动比(填“大于”或“小于”)在B点时的传动比。

(6)与该机构中螺旋传动应用形式相同的实例有_ 和。

六、课后练习完成配套单招导复案相关练习。

板书设计摩擦轮传动（复习）一、知识清单1.摩擦轮传动的工作原理2.打滑3.增大摩擦力方法4.摩擦轮传动的特点5.主要参数二、课堂探析三、拓展训练四、拓展训练教后札记。

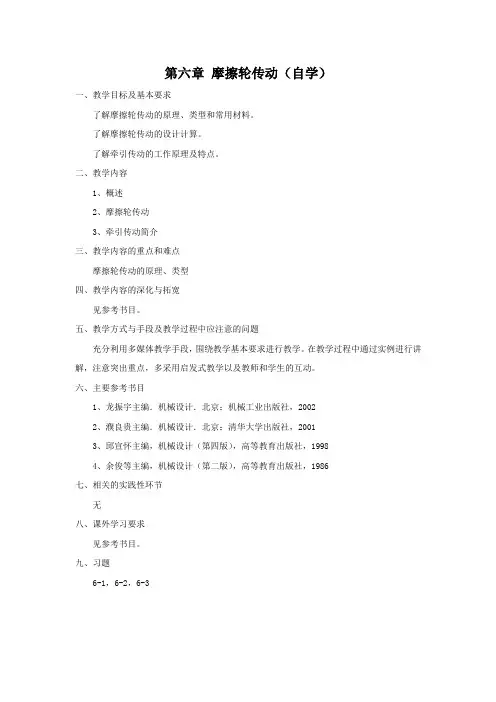

第六章摩擦轮传动（自学）
一、教学目标及基本要求
了解摩擦轮传动的原理、类型和常用材料。

了解摩擦轮传动的设计计算。

了解牵引传动的工作原理及特点。

二、教学内容
1、概述
2、摩擦轮传动
3、牵引传动简介
三、教学内容的重点和难点
摩擦轮传动的原理、类型
四、教学内容的深化与拓宽
见参考书目。

五、教学方式与手段及教学过程中应注意的问题
充分利用多媒体教学手段，围绕教学基本要求进行教学。

在教学过程中通过实例进行讲解，注意突出重点，多采用启发式教学以及教师和学生的互动。

六、主要参考书目
1、龙振宇主编．机械设计．北京：机械工业出版社，2002
2、濮良贵主编．机械设计．北京：清华大学出版社，2001
3、邱宣怀主编，机械设计（第四版），高等教育出版社，1998
4、余俊等主编，机械设计（第二版），高等教育出版社，1986
七、相关的实践性环节
无
八、课外学习要求
见参考书目。

九、习题
6-1，6-2，6-3。

机械基础教案一、教学目标本教案旨在介绍机械基础的相关概念和原理，帮助学生了解机械基础的基本知识和工作原理，并培养学生分析和解决机械问题的能力。

二、教学内容1.机械基础的定义与分类2.机械工程基础知识3.机械原理和运动学4.机械力学基本原理5.机械设计基础6.机械加工基本工艺7.机械传动与控制8.机械故障排除和维护三、教学方法1.讲授：通过课堂讲解，介绍机械基础的相关概念和原理，并通过示例分析引导学生理解和应用。

2.实践：通过实验和实际操作，让学生亲自参与，巩固所学的机械基础知识。

3.讨论：引导学生思考和讨论机械基础的相关问题，提高学生的分析和解决问题的能力。

4.案例分析：通过实际案例分析，让学生了解和应用机械基础知识。

四、教学流程1.导入：引入机械基础的概念和重要性，激发学生的学习兴趣。

2.知识讲解：依次介绍机械基础的相关知识点，包括定义与分类、原理和运动学、力学原理、设计基础、加工工艺、传动与控制、故障排除和维护。

3.实践操作：组织学生进行机械基础的实验和操作，加深对机械基础知识的理解和运用能力。

4.讨论与案例分析：引导学生进行讨论和案例分析，通过实际问题来应用所学的机械基础知识。

5.总结：对本节课的内容和重点进行总结，并强调机械基础的重要性和应用领域。

6.作业布置：布置相关阅读和作业，巩固学生对机械基础的理解和应用能力。

五、教学评估1.实验报告：学生完成实验并撰写实验报告，评估学生对机械基础的实践操作和表达能力。

2.课堂表现：评估学生在课堂上的积极性、参与度和对机械基础的理解程度。

3.作业评估：对学生的阅读理解和作业完成情况进行评估。

4.期末考试：组织机械基础的考试，对学生对机械基础知识和应用能力进行全面评估。

六、教学资源1.教材：《机械基础教材》2.实验器材：液压装置、传感器、机械零件等3.课件：包括机械基础的相关概念、原理、实验操作步骤和案例分析等内容的课件。

七、教学后记通过本节课的教学，学生对机械基础的相关知识和应用能力有了初步的了解。

课时授课计划课时授课计划（第1页）时授课计划（第2页）课时授课计划（第3页）课时授课计划课时授课计划（第1页）讲授容和过程方法与指导 §1－1 带传动的组成、原理和类型一、带传动的组成与原理 1、带传动的组成（1）—带轮（主动轮） （2）—带轮（从动轮） （3）—挠性带摩擦型带传动 啮合型带传动1—带轮（主动轮） 2—带轮（从动轮） 3—挠性带 2、带传动的工作原理以紧在至少两轮上的带作为中间挠性件，靠带与带轮接触面间产生的摩擦力（啮合力）来传递运动和（或）动力。

3、带传动的传动比i机构的传动比——机构中瞬时输入速度与输出速度的比值。

带传动的传动比就是主动轮转速n 1与从动轮转速n 2之比：二、带传动的类型带传动 ：摩擦型带传动、 啮合型带传动1122n i n时授课计划（第2页）讲授容和过程方法与指导三、带传动的特点与其它传动形式相比较，带传动具有以下特点：(1)由于传动带具有良好的弹性，所以能缓和冲击、吸收振动，传动平稳，无噪声。

但因带传动存在滑动现象，所以不能保证恒定的传动比。

(2)传动带与带轮是通过摩擦力传递运动和动力的。

因此过载时，传动带在轮缘上会打滑，从而可以避免其它零件的损坏，起到安全保护的作用。

但传动效率较低，带的使用寿命短；轴、轴承承受的压力较大。

(3)适宜用在两轴中心距较大的场合，但外廓尺寸较大。

⑷结构简单，制造、安装、维护方便，成本低。

但不适用于高温、有易燃易爆物质的场合。

四、带传动的维护为了延长使用寿命，保证正常运转，须掌握正确的使用与维护。

1．带传动在安装时，必须使两带轮轴线平行，轮槽对正，否则会加剧磨损。

安装时应缩小中心距后套上，然后调整。

2．严防与矿物油、酸、碱等腐蚀性介质接触，也不宜在下曝晒。

3．为保证安全，带传动应加防护罩。

课时授课计划课时授课计划（第1页）讲授容和过程 方法与指导 §1－2 V 带传动一、V 带及带轮V 带传动——由一条或数条V 带和V 带带轮组成的摩擦传动。
