315kva变压器试验报告2

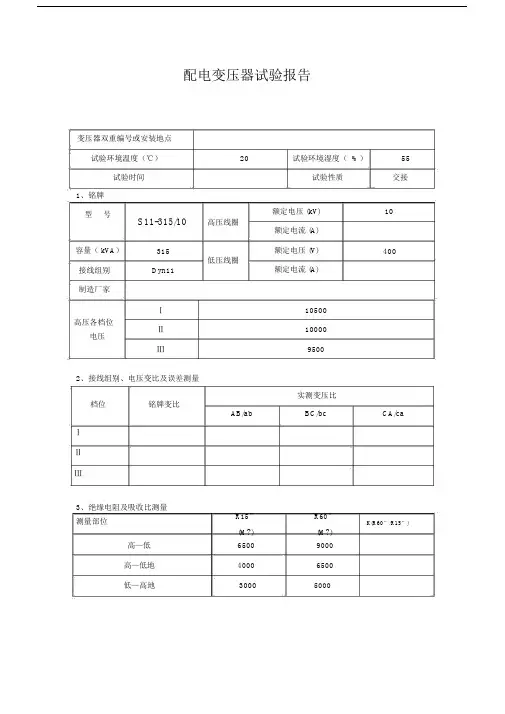

配电变压器试验报告
变压器双重编号或安装地点
试验环境温度（℃）20 试验环境湿度（ %）55 试验时间试验性质交接1、铭牌
型号
S11-315/10 高压线圈额定电压 (kV) 10 额定电流 (A)
容量（ kVA）315
低压线圈
额定电压 (V) 400
Dyn11 额定电流 (A)
接线组别
制造厂家
Ⅰ10500
高压各档位
Ⅱ10000
电压
Ⅲ9500
2、接线组别、电压变比及误差测量
实测变压比
档位铭牌变比
AB/ab BC/bc CA/ca Ⅰ
Ⅱ
Ⅲ
3、绝缘电阻及吸收比测量
测量部位
R15”R60”
(M?) K(R60”/R15”)
(M?) 高—低6500 9000
高—低地4000 6500
低—高地30005000
4、直流电阻测量
相别
测量值Ⅰ
R AB(?)
R BC(?)
R AC(?)
线间差 %
5、绝缘油耐压试验
次数 1
击穿电压 (Kv) 38
6、绕组连同套管交流耐压试
验部位
高—低地
高压绕组（档位）
低压绕组
ⅡⅢ
R a0(?)
R b0(?)
R c0(?)
相间差 %
2 3 4 5 平均
34 35 34 35
施加电压（ kV）时间(s)结果2860合格
7、接地电阻测试
接地电阻值（?）8、结论：。

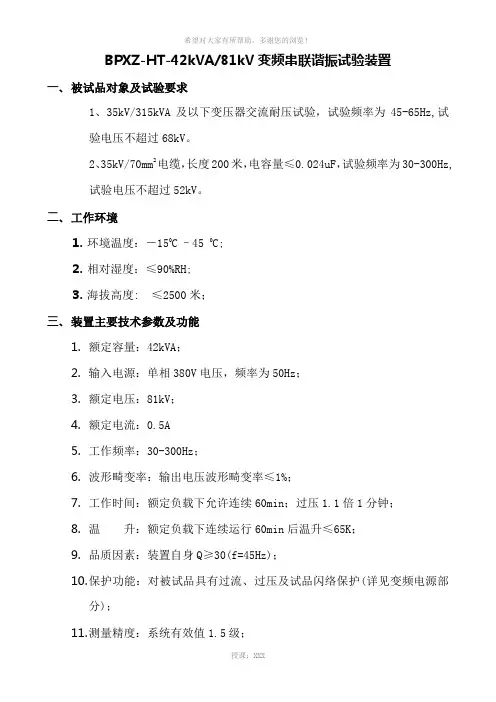

BPXZ-HT-42kVA/81kV变频串联谐振试验装置一、被试品对象及试验要求1、35kV/315kVA及以下变压器交流耐压试验，试验频率为45-65Hz,试验电压不超过68kV。

2、35kV/70mm2电缆，长度200米，电容量≤0.024uF，试验频率为30-300Hz,试验电压不超过52kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：42kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：81kV；4.额定电流：0.5A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV/70mm2电缆，长度200米，电容量≤0.024uF，试验频率为30-300Hz,试验电压不超过52kV频率取60Hz，则试验电流 I=2πfCU试 =2π×60×0.024×10-6×52×103=0.47A对应电抗器电感量 L=1/ω2C=290H设计三节电抗器，使用三节电抗器串联可满足试验，则单节电抗器为14kVA/27kV/0.5A/97H结论：装置容量定为42kVA/81kV，分三节电抗器，电抗器单节为14kVA/27kV/0.5A/97H通过组合使用能满足上述被试品的试验要求。

S11-M-315KVA变压器S11-M-315KVA变压器采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体变化，完全由变压器油箱的弹性予以调节解，其空载损耗比S9低30%，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。

其空载损耗年均降低10%，负载损耗平均降低20%。

最常见的10KV的S11油浸式变压器型号如下：S11-M-30/10，S11-M-50/10，S11-M-63/10，S11-M-80/10，S11-M-100/10，S11-M-125/10 ,S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10,S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10 S11-M-2000/10,S11-M-2500/10.一、型号含义S11—M—□/□低损耗电力变压器型号含义：S:表示三相变压器11:表示性能水平代号M:表示全封闭□/□:分别表示额定容量KVA/电压等级S11-M-315KVA变压器性能符合国家GB1094-1996《电力变压器》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》标准，铁芯采用优质冷轧硅钢片，用阶梯三级接缝，表面涂固化漆，降低了损耗和噪声；线圈采用优质无氧铜导线绕制，散热采用新型油道结构，设计合理，并优化绝缘工艺，提高了机械强度和抗短路能力，外型美观大方、运行可靠。

广泛用于变电站（所）及城乡电网。

二、厂家简介山东天弘变压器厂是干式变压器，油浸式变压器，非晶合金变压器，特种变压器等电力电气设备的直接生产厂家，产品质量、价格、售后服务具有绝对优势！选择我厂产品可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！S11-M.R三相卷铁芯全密封配电变压器(电力变压器)铁心是使用专用卷绕设备,将硅钢带连续绕制成封闭型整体铁心,减少了传统铁心的接缝气隙,使得产品的噪音有明显的下降,产品经退火处理后,其空载损耗比S11型产品平均下降30%,该产品采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点,是新一代节能环保型产品。

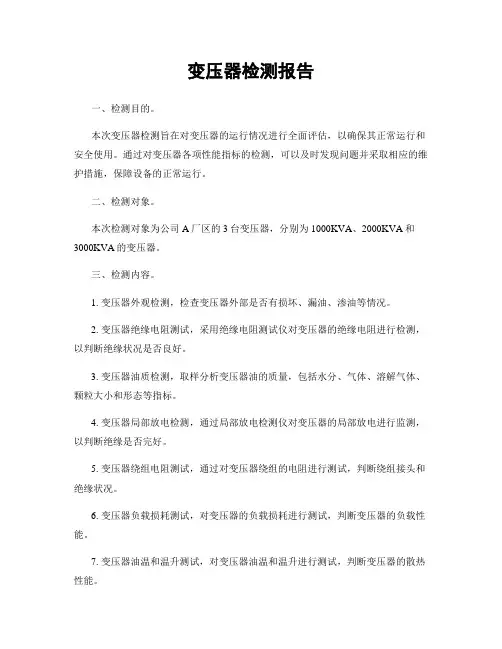

变压器检测报告一、检测目的。

本次变压器检测旨在对变压器的运行情况进行全面评估，以确保其正常运行和安全使用。

通过对变压器各项性能指标的检测，可以及时发现问题并采取相应的维护措施，保障设备的正常运行。

二、检测对象。

本次检测对象为公司A厂区的3台变压器，分别为1000KVA、2000KVA和3000KVA的变压器。

三、检测内容。

1. 变压器外观检测，检查变压器外部是否有损坏、漏油、渗油等情况。

2. 变压器绝缘电阻测试，采用绝缘电阻测试仪对变压器的绝缘电阻进行检测，以判断绝缘状况是否良好。

3. 变压器油质检测，取样分析变压器油的质量，包括水分、气体、溶解气体、颗粒大小和形态等指标。

4. 变压器局部放电检测，通过局部放电检测仪对变压器的局部放电进行监测，以判断绝缘是否完好。

5. 变压器绕组电阻测试，通过对变压器绕组的电阻进行测试，判断绕组接头和绝缘状况。

6. 变压器负载损耗测试，对变压器的负载损耗进行测试，判断变压器的负载性能。

7. 变压器油温和温升测试，对变压器油温和温升进行测试，判断变压器的散热性能。

四、检测结果。

1. 变压器外观检测，3台变压器外观完好，无损坏、漏油、渗油等情况。

2. 变压器绝缘电阻测试，3台变压器的绝缘电阻均在正常范围内，绝缘状况良好。

3. 变压器油质检测，3台变压器油质量均符合标准要求，水分、气体、溶解气体、颗粒大小和形态等指标均在合格范围内。

4. 变压器局部放电检测，3台变压器的局部放电情况均正常，绝缘完好。

5. 变压器绕组电阻测试，3台变压器的绕组电阻均在正常范围内，绝缘状况良好。

6. 变压器负载损耗测试，3台变压器的负载损耗均符合标准要求，负载性能良好。

7. 变压器油温和温升测试，3台变压器的油温和温升均在正常范围内，散热性能良好。

五、结论。

通过本次变压器检测，可以得出结论，公司A厂区的3台变压器运行正常，各项性能指标均符合要求，绝缘状况良好，散热性能良好。

建议定期对变压器进行检测维护，确保设备的正常运行和安全使用。

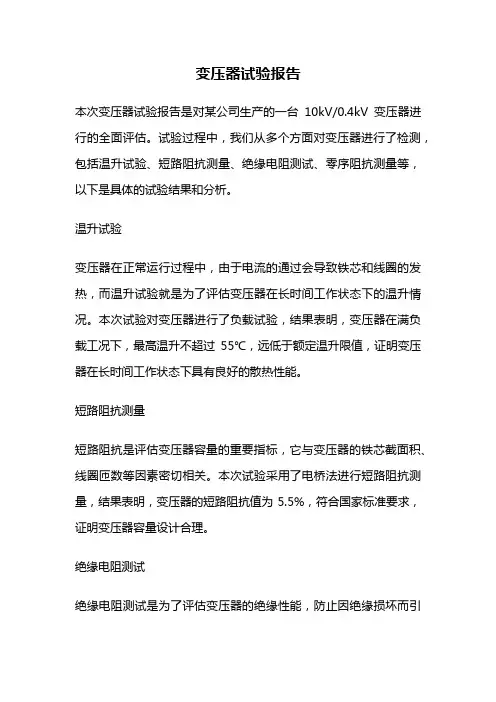

变压器试验报告本次变压器试验报告是对某公司生产的一台10kV/0.4kV变压器进行的全面评估。

试验过程中，我们从多个方面对变压器进行了检测，包括温升试验、短路阻抗测量、绝缘电阻测试、零序阻抗测量等，以下是具体的试验结果和分析。

温升试验变压器在正常运行过程中，由于电流的通过会导致铁芯和线圈的发热，而温升试验就是为了评估变压器在长时间工作状态下的温升情况。

本次试验对变压器进行了负载试验，结果表明，变压器在满负载工况下，最高温升不超过55℃，远低于额定温升限值，证明变压器在长时间工作状态下具有良好的散热性能。

短路阻抗测量短路阻抗是评估变压器容量的重要指标，它与变压器的铁芯截面积、线圈匝数等因素密切相关。

本次试验采用了电桥法进行短路阻抗测量，结果表明，变压器的短路阻抗值为5.5%，符合国家标准要求，证明变压器容量设计合理。

绝缘电阻测试绝缘电阻测试是为了评估变压器的绝缘性能，防止因绝缘损坏而引起的安全事故。

本次试验采用了500V直流电压进行绝缘电阻测试，结果表明，变压器的绝缘电阻值均大于2MΩ，远高于规定要求，证明变压器的绝缘性能优良。

零序阻抗测量零序阻抗是评估变压器对地绝缘性能的重要指标，它与变压器的接地方式、接地电阻等因素密切相关。

本次试验采用了电桥法进行零序阻抗测量，结果表明，变压器的零序阻抗值为4.5%，远低于规定要求，需要进一步加强对变压器的绝缘保护措施。

总结通过本次试验评估，我们可以得出以下结论：1. 变压器在长时间工作状态下具有良好的散热性能；2. 变压器容量设计合理，满足国家标准要求；3. 变压器的绝缘性能优良；4. 需要加强对变压器的绝缘保护措施，提高零序阻抗值。

我们建议在变压器的绝缘保护措施方面进一步加强，提高变压器的安全可靠性。

同时，在生产过程中，应严格按照国家标准进行制造和检测，确保每一台变压器的质量和性能都得到充分保障。

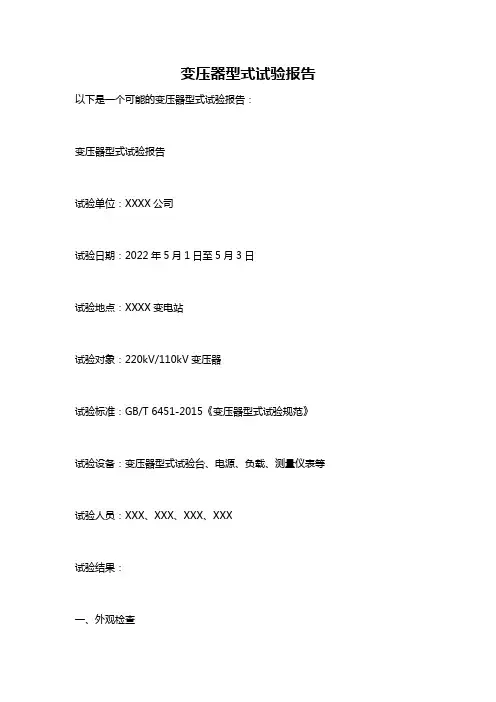

变压器型式试验报告以下是一个可能的变压器型式试验报告：
变压器型式试验报告
试验单位：XXXX公司
试验日期：2022年5月1日至5月3日
试验地点：XXXX变电站
试验对象：220kV/110kV变压器
试验标准：GB/T 6451-2015《变压器型式试验规范》
试验设备：变压器型式试验台、电源、负载、测量仪表等
试验人员：XXX、XXX、XXX、XXX
试验结果：
一、外观检查
变压器表面无划痕、损伤和漏油现象，绝缘子、接地装置和接线良好，各个部件无松动现象。

二、绝缘电阻测定
按照试验标准的要求，接线并在全额电压下测定，测得高压侧绝缘电阻为10GW，低压侧绝缘电阻为20GW，均符合标准要求。

三、交流耐压试验
按照试验标准的要求，将变压器接地并施加1min的加压，测得高压侧耐压为550kV，低压侧耐压为275kV，均符合标准要求。

四、匝间电阻测定
按照试验标准的要求，在变压器的两侧分别测定匝间电阻，测得高压侧为5Ω，低压侧为2Ω，均符合标准要求。

五、整组空载损耗和空载电流测定
按照试验标准的要求，分别进行了整组空载损耗和空载电流测定，测得空载损耗
为1.5kW，空载电流为0.3A，均符合标准要求。

六、整组短路试验
按照试验标准的要求进行整组短路试验，试验时间为2s，无发生异常，试验合格。

七、验收结论
根据以上试验结果，本次试验合格，变压器型式试验达到了设计要求和试验标准的要求。

试验人员签名：XXX、XXX、XXX、XXX
日期：2022年5月3日。

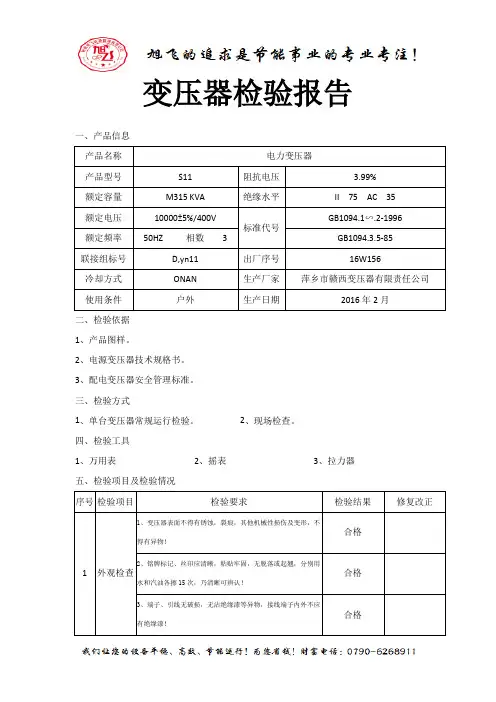

变压器检验报告
一、产品信息
二、检验依据 1、产品图样。

2、电源变压器技术规格书。

3、配电变压器安全管理标准。

三、检验方式
1、单台变压器常规运行检验。

2、现场检查。

四、检验工具
1、万用表
2、摇表
3、拉力器 五、检验项目及检验情况
经上述检查后，本台区变压器符合国家GB-20052-2006标准。

新余旭飞能源管理有限公司
技术服务部：
2019年10月1日
江西博丰耐火材料有限公司变压器检查数据表
1、初级绝缘电阻
2、次级绝缘电阻
3、接地线对地电阻
测试单位：新余旭飞能源管理有限公司
技术服务部：
2019年10月1日。

二、箱式变电站1、环境条件:环境温度：-25 ～+40︒C相对湿度：日平均值不大于95%；月平均值不大于90%（25︒C）；有凝露的情况发生海拔高度：≤1000 m地震烈度：7度(0.1g)。

雷暴日：> 27.9日/年2、质量标准:设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合如下标准：GB1094.1-96《电力变压器》第1部分总则GB1094.2-96《电力变压器》第2部分温升GB1094.3-2003《电力变压器》第3部分绝缘水平和绝缘实验GB1094.5-2003《电力变压器》第5部分承受短路的能力GB6450-86《干式电力变压器》GB/T10228-97《干式电力变压器技术参数和要求》GB/T17211-98《干式电力变压器负载导则》JB/T7827-95《高压开关设备用电磁锁通用技术条件》GB4208-93《外壳防护等级（IP代码）》JB/T10088-99《6~220kV级变压器声级》变压器及其组成部件应满足上述国内、国际标准的要求，若卖方采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经买方批准后方可采用。

3、主要技术参数:变压器为干式、自冷、环氧树脂浇注变压器。

4、可靠性、可维护性:a)可靠性产品在设计时必须采用高可靠性措施。

这些措施应通过利用如下的技术以降低系统故障概率和影响正常运行的随机性：➢使用已证明具有高可靠性的材料。

➢采用适当的工艺流程。

➢制定严格的检验制度。

➢所提供设备，应采用适当的措施以预防虫害。

b)可维护性➢设备应设计成只需最少的调整和预防性维护，以及运行维护。

产品设计应包括故障隔离及诊断措施，以减少设备修复时间、维护材料和人工成本。

➢应通过制定合理的维修/更换策略、在线维修措施及维修支持设备的最佳运用来缩短事故恢复时间。

5、接口:a)变压器与10kV进线电缆的接口在高压侧接线端子。

➢接口责任：提供高压接线端子及紧固件，高压电缆及其附件由业主提供。

电力变压器试验报告 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】电力变压器试验报告装设地点：幸福里小区运行编号： 14#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：1、绝缘电阻及吸收比：2、直流电阻：3、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 15#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：4、绝缘电阻及吸收比：5、直流电阻：6、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 4#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：7、绝缘电阻及吸收比：8、直流电阻：9、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 4#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：10、绝缘电阻及吸收比：11、直流电阻：12、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 9#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：13、绝缘电阻及吸收比：14、直流电阻：15、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：断路器试验报告装设地点：幸福里小区运行编号：出线柜6# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜2# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜7# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论： 合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII 接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区 运行编号：出线柜5# 试验日期：试验性质： 交接 天 气： 晴 温 度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：进线柜1# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：进线柜2# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：母联开关柜试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：电力电缆试验报告装设地点：幸福里小区运行编号：4#高压分支箱—开闭所试验日期：电压等级：10KV 试验性质：交接型号：15KV天气：晴温度： 33 ℃一、试验项目1、电缆主绝缘绝缘电阻：2、直流耐压试验：二、试验结论：合格三、试验仪器及编号：ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注：五、试验负责人：六、试验人员：电力电缆试验报告装设地点：幸福里小区运行编号：4#高压分支箱—9#箱变试验日期：电压等级：10KV 试验性质：交接型号：15KV天气：晴温度： 33 ℃一、试验项目1、电缆主绝缘绝缘电阻：2、直流耐压试验：二、试验结论：合格三、试验仪器及编号ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注：五、试验负责人：六、试验人员：接地装置试验报告保护调试报告一、被保护设备：进线柜1#二、装置型号及厂家：上海聚仁电力科技有限公司三、电流通道检查：输入电流：IA=1A IB=1A IC=1AIA=2A IB=2A IC=2AIA=3A IB=3A IC=3A 输入电压：Ia=1A Ib=1A Ic=1A Ia=2A Ib=2A Ic=2AIa=3A Ib=3A Ic=3A四、保护定值检验：变比400/5五、操作回路检查：开关进控位置，手合、手跳开关动作正常，跳位、合位灯指示正确，跳闸回路检查正常。

35kV-变压器试验报告1-10# D六、低电压空载试验：天气：晴温度：12℃湿度：41%仪表：变压器参数特性测试仪调压器天气：晴温度：12℃湿度：41%九、结论：试验: 试验日期：2017年2月13日电力变压器试验报告天气：晴温度：12℃湿度：41%天气：晴温度：12℃湿度：41%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：12℃湿度：41% 仪表：3395变压器直阻测试仪六、低电压空载试验：天气：晴温度：12℃湿度：41%仪表：变压器参数特性测试仪调压器八、交流耐压试验：天气：晴温度：12℃湿度：41%九、结论：试验: 试验日期：2017年2月13日电力变压器试验报告天气：晴温度：12℃湿度：41%天气：晴温度：12℃湿度：41%仪表：6638D变压器变比误差测量仪天气：晴温度：12℃湿度：41%仪表：变压器参数特性测试仪调压器(单位：MΩ)天气：晴温度：12℃湿度：41% 仪表：ZCWG—2A（2500V）绝缘表天气：晴温度：12℃湿度：41%九、结论：试验: 试验日期：2017年2月13日电力变压器试验报告三、变比误差测量：天气：晴温度：12℃湿度：41%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：12℃湿度：41% 仪表：3395变压器直阻测试仪天气：晴温度：12℃湿度：41% 仪表：变压器参数特性测试仪调压器六、低电压空载试验天气：晴 温度 ：12℃ 湿度：41%仪表：变压器参数特性测试仪调压器(单位：M Ω)天气：晴温度 ：12℃ 湿度：41% 仪表：ZCWG —2A （2500V ）绝缘表天气：晴 温度 ：12℃ 湿度：41%九、结论：试验: 试验日期：2017年2月13日电力变压器试验报告天气：晴温度：12℃湿度：41%天气：晴温度：12℃湿度：41%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：12℃湿度：41% 仪表：3395变压器直阻测试仪六、低电压空载试验：天气：晴温度：12℃湿度：41%仪表：变压器参数特性测试仪调压器天气：晴温度：12℃湿度：41%九、结论：试验: 试验日期：2017年2月13日电力变压器试验报告三、变比误差测量天气：晴温度：12℃湿度：41%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：12℃湿度：41% 仪表：3395变压器直阻测试仪天气：晴温度：12℃湿度：41%仪表：变压器参数特性测试仪调压器八、交流耐压试验：天气：晴温度：12℃湿度：41%九、结论：试验: 试验日期：2017年2月13日电 力 变 压 器 试 验 报 告 一、铭牌三、变比误差测量：天气：晴温度：12℃湿度：41%仪表：6638D变压器变比误差测量仪六、低电压空载试验：天气：晴温度：12℃湿度：41%仪表：变压器参数特性测试仪调压器天气：晴温度：12℃湿度：41%九、结论：试验: 试验日期：2017年2月13日电力变压器试验报告天气：晴温度：11℃湿度：42%天气：晴温度：11℃湿度：42%仪表：6638D变压器变比误差测量仪四、线圈直流电阻测量单位（Ω）：天气：晴温度：11℃湿度：42% 仪表：3395变压器直阻测试仪天气：晴温度：11℃湿度：42% 仪表：变压器参数特性测试仪调压器六、低电压空载试验天气：晴温度：11℃湿度：42%仪表：变压器参数特性测试仪调压器天气：晴温度：11℃湿度：42%九、结论：试验: 试验日期：2017年2月14日电力变压器试验报告二、联接组别检查：天气：晴温度：11℃湿度：42%天气：晴温度：11℃湿度：42%仪表：6638D变压器变比误差测量仪天气：晴 温度 ：11℃ 湿度：42%仪表：变压器参数特性测试仪调压器(单位：MΩ)天气：晴 温度 ：11℃ 湿度：42% 仪表：ZCWG —2A （2500V ）绝缘表天气：晴 温度 ：11℃ 湿度：42%九、结论：试验: 试验日期：2017年2月14日电力变压器试验报告天气：晴温度：11℃湿度：42%天气：晴温度：11℃湿度：42%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：11℃湿度：42% 仪表：3395变压器直阻测试仪六、低电压空载试验：天气：晴温度：11℃湿度：42%仪表：变压器参数特性测试仪调压器八、交流耐压试验：天气：晴温度：11℃湿度：42%九、结论：试验: 试验日期：2017年2月14日电力变压器试验报告天气：晴温度：11℃湿度：42%天气：晴温度：11℃湿度：42%仪表：6638D变压器变比误差测量仪天气：晴温度：11℃湿度：42%仪表：变压器参数特性测试仪调压器(单位：MΩ)天气：晴温度：11℃湿度：42% 仪表：ZCWG—2A（2500V）绝缘表天气：晴温度：11℃湿度：42%九、结论：试验: 试验日期：2017年2月14日电力变压器试验报告三、变比误差测量：天气：晴温度：11℃湿度：42%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：11℃湿度：42% 仪表：3395变压器直阻测试仪天气：晴温度：11℃湿度：42% 仪表：变压器参数特性测试仪调压器六、低电压空载试验天气：晴 温度 ：11℃ 湿度：42%仪表：变压器参数特性测试仪调压器(单位：M Ω)天气：晴温度 ：11℃ 湿度：42% 仪表：ZCWG —2A （2500V ）绝缘表天气：晴 温度 ：11℃ 湿度：42%九、结论：试验: 试验日期：2017年2月14日电力变压器试验报告天气：晴温度：11℃湿度：42%天气：晴温度：11℃湿度：42%仪表：6638D变压器变比误差测量仪单位（Ω）：天气：晴温度：11℃湿度：42% 仪表：3395变压器直阻测试仪六、低电压空载试验：天气：晴温度：11℃湿度：42%仪表：变压器参数特性测试仪调压器天气：晴温度：11℃湿度：42%九、结论：试验: 试验日期：2017年2月14日电力变压器试验报告。

浅谈环氧树脂浇注干式变压器CEF试验摘要：为验证产品在气候(C)、环境(E)、燃烧(F)三方面的可靠性，我公司选取了一台容量为315kvA的干式变压器进行C2,E2,F1，三项特殊试验，且顺利通过。

本文主要介绍了环氧树脂浇注干式变压器进行C2、E2、F1试验相关试验方法、试验过程及合格标准。

关键词：环氧树脂浇注；变压器；CEF试验1.引言随着城市建设的发展，干式变压器需求量越来越大，与此同时对产品安全环保的要求也日益提高。

由于干式变压器主要用于人们生活的和工作场所，如商场、机场、地铁、医院、学校和居民小区。

因此人们对干式变压器的安全、可靠和环保的要求越来越高。

2017年1月，我公司依据IEC60076-11以及GB/T1094.11标准，经过充分的可行性分析后，进行了《基于C2、E2、F1的干式配电变压器耐候、防腐和阻燃性能研究》新产品立项，并制作样机送往国家变压器质量监督检验中心进行CEF试验验证。

2.试验参数及试验标准简介2.1 试品规格参数额定容量：315 kVA额定电压：10/0.4 kV额定电流：18.19/454.7 A额定频率50 HZ相数：三相分接范围：（10±2×2.5%）/0.4 kV联结组别：Dyn11耐热绝缘等级：F级绝缘水平： h.v 线路端子 L1/AC 75/35 Kvl.v 线路端子 AC 3 kV冷却方式：AN2.2 试验标准2.2.1 依据标准：IEC60076-11：2004、GB/T1094.11-20072.2.2 有关规定：气候等级:C1级：变压器适合于在不低于-5℃的环境温度下运行，但其运输和贮存时的环境温度可低至-25℃。

C2级：变压器适合于在不低于-25℃的环境温度下运行、运输和贮存时的环境温度可低至-25℃。

环境等级：E0级：变压器上没有凝露，且污秽可以被忽略。

对于清洁、干燥的户内式安装，通常可以达到这一等级。

E1级：变压器上偶尔有凝露。

315kVA继电器试验报告21. 引言本试验报告旨在对315kVA继电器进行全面测试和评估。

本次试验旨在验证继电器的性能和可靠性，确保其能够在实际应用中正常工作。

2. 试验目的本次试验的主要目的如下：- 验证继电器在正常工作条件下的性能；- 测试继电器在不同负载条件下的响应和稳定性；- 检验继电器在过载和短路情况下的保护功能。

3. 试验装置和方法3.1 试验装置本次试验所使用的装置包括：- 电源供应器- 频率发生器- 负载箱- 测量设备（电压表、电流表等）3.2 试验方法本次试验将按照以下步骤进行：1. 调整电源供应器的输出电压和频率，确保其符合所需的工作条件。

2. 将继电器连接到负载箱和测量设备上。

3. 通过频率发生器激励继电器，并记录其响应时间和动作电流。

4. 在不同负载条件下测试继电器的稳定性和动作特性。

5. 通过模拟过载和短路情况，测试继电器的保护功能。

6. 根据试验结果进行数据分析和评估。

4. 试验结果根据试验的数据分析和评估，得出以下结论：1. 在正常工作条件下，继电器的性能良好，响应时间短且稳定。

2. 在不同负载条件下，继电器表现出良好的稳定性和可靠性。

3. 继电器在过载和短路情况下能够及时动作，有效保护设备的安全运行。

5. 结论与建议根据本次试验结果，我们可以得出以下结论和建议：1. 315kVA继电器在正常工作条件下表现出良好的性能和稳定性，适合在实际应用中使用。

2. 继电器在不同负载条件下表现出良好的稳定性和可靠性，能够满足各种工作要求。

3. 继电器在过载和短路情况下可以有效地保护设备的安全运行。

针对上述结论，我们建议在继续使用该继电器时，进行定期的维护和检查，以确保其性能和可靠性的持续稳定。

6. 参考文献无。

315kVA电缆试验报告2
概览
本报告旨在总结和描述进行的315kVA电缆试验的结果和发现。

试验概要
试验对象
本次试验的对象为一根电缆，型号为XXX。

该电缆用于XXXX。

试验目的
本次试验的主要目的有：
1. 确定电缆在额定负载下的性能和可靠性。

2. 检测电缆的绝缘性能。

3. 验证电缆的耐压能力。

试验参数
本次试验使用以下参数进行：
- 电压：XXX
- 电流：XXX
- 试验时间：XXX
试验结果
经过试验，我们得出以下结论：
1. 电缆在额定负载下表现出良好的性能，未出现过载或失效情况。

2. 电缆的绝缘性能可以满足要求，未发现漏电或绝缘损坏情况。

3. 电缆的耐压能力得到验证，通过了试验中的电压升高测试。

结论
根据试验结果，我们认为该电缆在额定负载下具有良好的性能
和可靠性，并能满足相关要求。

建议
鉴于试验结果，建议在实际应用中继续使用该电缆，并根据生
产标准进行周期性检测和维护，以确保其性能和安全。

致谢
在此，对参与本次试验的所有人员表示感谢，以及提供支持和
帮助的各方。
