交通管理与控制第二版教学设计1. 课程简介该课程主要介绍交通管理与控制的基本概念、原理、方法及其在实际工作中的应用。
涉及道路交通、水路交通、铁路交通等多种交通方式的管理与控制。
2. 教学目标通过本课程的学习，学生应该能够掌握以下内容：1.熟悉道路交通、水路交通、铁路交通的基本管理与控制原理和方法；2.掌握各种交通设施的建设、维护和管理方法；3.了解交通事故的发生原因及预防措施；4.熟悉交通管理与控制在城市规划和公共安全中的应用。
3. 教学内容第一章引言1.1 交通管理与控制的概念与定义1.2 交通管理与控制的意义第二章道路交通管理与控制2.1 交通信号灯2.2 交通标志标线2.3 交通场站管理2.4 交通事故管理第三章水路交通管理与控制3.1 水路交通管理3.2 水路交通控制3.3 港口管理3.4 水路交通事故处理第四章铁路交通管理与控制4.1 铁路设施管理4.2 列车运行控制4.3 铁路事故处置4. 教学方式本课程采用面授与案例分析相结合的方式进行教学。
在面授环节，老师将讲解各个章节的核心内容，强调关键要点；在案例分析环节，学生将以真实案例为基础，展开演练并讨论其解决方案。
5. 考核方式本课程采用开卷考试与设计方案评估相结合的方式进行考核。
其中开卷考试所占学分为50%，设计方案评估所占学分为50%。
6. 课程参考书目1.李兆申等. 交通管理学[M]. 上海：交通出版社，2020。
2.王一虎等. 交通规划与交通流理论[M]. 北京：清华大学出版社，2020。
3.林国强等. 交通工程导论[M]. 合肥：中国科学技术大学出版社，2020。
7. 教学时间分配章节讲解时间案例分析时间第一章1h 0h第二章4h 2h第三章3h 2h第四章2h 1h总时长：10h8. 教学评估与反思在完成本课程的教授之后，我们将进行教学评估和反思。
在评估方面，我们将收集学生的学习成绩、评价表格和反馈意见，对课程的教学效果进行评估。
交通控制和管理课程设计一、课程目标知识目标：1. 学生能理解交通控制和管理的基本概念，掌握交通信号灯、标志、标线的含义和使用规则。
2. 学生能够了解交通流的基本特性，包括车流量、行车速度、交通密度等，并分析其对交通状况的影响。
3. 学生能够掌握交通规划的基本原则，了解城市交通布局和公共交通系统的基本构成。
技能目标：1. 学生能够运用交通控制知识，设计简单的交通流组织方案，提高道路通行效率。
2. 学生通过案例分析，学会分析交通问题，并提出合理的解决方案。
3. 学生能够运用信息技术，收集、整理交通数据，为交通管理提供支持。
情感态度价值观目标：1. 学生能够认识到交通控制和管理对社会的重要性，增强社会责任感和团队协作意识。
2. 学生在学习过程中，培养对交通规则的尊重和遵守，提高安全意识。
3. 学生能够关注交通领域的创新与发展，激发对科学研究的兴趣。
课程性质：本课程属于综合实践活动课程，结合理论知识与实践操作，培养学生的实际操作能力和问题解决能力。
学生特点：六年级学生具有一定的认知能力和独立思考能力，对交通现象有一定的观察和了解，但缺乏系统性的交通知识。
教学要求：注重理论与实践相结合，充分调动学生的积极性，引导他们主动参与课堂讨论和实践活动。
通过实际案例分析，培养学生的问题解决能力，提高他们对交通控制与管理的认识和重视。
在教学过程中，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。
二、教学内容1. 交通控制基本知识：包括交通信号灯、交通标志、交通标线的认识及其作用，交通规则的理解与遵守。
教材章节：《交通安全》第一章内容安排：2课时2. 交通流特性分析：介绍车流量、行车速度、交通密度等基本概念，分析不同交通流特性对交通状况的影响。
教材章节：《交通工程基础》第二章内容安排：3课时3. 交通规划原则：学习城市交通布局、公共交通系统的构成，了解交通规划的基本原则。
教材章节：《城市交通规划》第三章内容安排：4课时4. 交通控制与管理案例分析：分析实际交通问题，提出解决方案，培养学生的实际操作能力和问题解决能力。

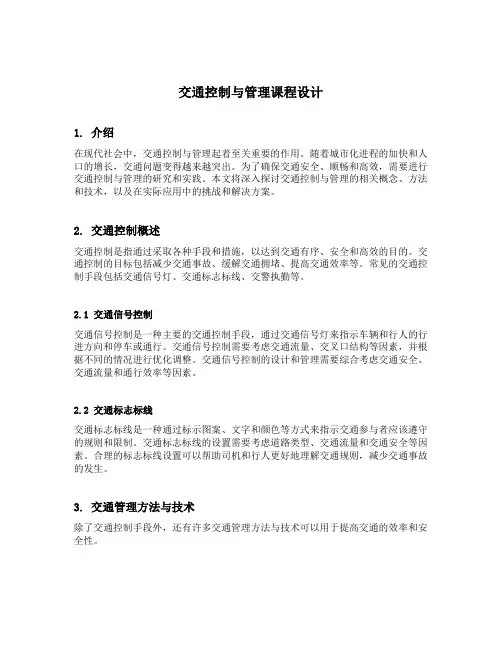

交通控制与管理课程设计一、课程目标知识目标：1. 让学生掌握交通控制与管理的基本概念，理解交通信号灯、标志和标线的含义与作用。
2. 使学生了解城市交通规划的基本原则，掌握交通流量的调查与分析方法。
3. 引导学生认识智能交通系统，了解其在现代交通管理中的应用。
技能目标：1. 培养学生运用交通控制与管理知识解决实际问题的能力，如分析交通拥堵原因并提出改善措施。
2. 提高学生进行交通流量调查与分析的实践操作能力，能独立完成简单的调查报告。
3. 培养学生团队协作能力，通过小组讨论、展示等形式，提高沟通与表达技巧。
情感态度价值观目标：1. 培养学生关注交通问题，认识到交通控制与管理对提高城市交通效率、保障交通安全的重要性。
2. 引导学生树立绿色出行理念，关注环境保护，提高社会责任感。
3. 激发学生对现代交通技术发展的兴趣，培养创新精神和探究意识。
本课程旨在通过系统的知识讲授与实践操作，使学生在掌握交通控制与管理基本知识的同时，提高解决实际问题的能力，培养学生关注社会问题、具备绿色出行观念和创新能力。
在教学过程中，注重理论与实践相结合，充分调动学生的主动性和积极性，使其在学习过程中形成良好的学习习惯和团队协作精神。
二、教学内容本章节内容依据课程目标，紧密结合教材，主要包括以下几部分：1. 交通控制与管理基本概念：介绍交通信号灯、标志和标线的含义与作用，分析其在城市交通管理中的重要性。
2. 城市交通规划原则：讲解城市交通规划的基本原则，如安全性、便捷性、经济性和环保性，并结合实例进行分析。
3. 交通流量调查与分析：教授交通流量调查的方法，如人工观测、电子设备检测等，培养学生实际操作能力。
4. 智能交通系统：介绍智能交通系统的组成、原理及其在现代交通管理中的应用，激发学生对新技术的好奇心。
5. 交通问题与解决方案：分析我国城市交通拥堵的原因，探讨解决措施，如优化交通组织、发展公共交通等。
具体教学安排如下：1. 第1周：交通控制与管理基本概念；2. 第2周：城市交通规划原则；3. 第3-4周：交通流量调查与分析；4. 第5周：智能交通系统；5. 第6周：交通问题与解决方案。
《交通管理与控制》课程设计
题目：
基于交通流模型的交通管理与控制系统设计
目的：
研究交通流模型及其在交通管理与控制方面的应用，设计一种基于交通流模型的交通管理与控制系统，能够实现对城市交通流的实时掌控和优化调度。
内容：
1. 交通流模型介绍
概述交通流模型的基本概念和分类，重点介绍宏观交通流模型和微观交通流模型，以及它们在交通管理与控制方面的应用。
2. 系统需求分析
分析交通管理与控制系统的用户需求和功能要求，确定系统的基本架构和工作流程，包括数据采集、信息处理、控制指令生成等功能模块。
3. 数据采集与处理模块
设计数据采集模块，包括交通流量、速度、密度等关键参数的实时采集和处理，实现实时监控城市各路段交通情况，并形成交通流数据集。
4. 交通流模型及其应用模块
应用交通流模型对交通流数据进行预测和模拟，分析城市交通情况及其影响因素，并提供交通流量预测、路网通行能力分析、路况预警等功能。
5. 控制指令生成与实施模块
通过交通流模型和实时数据分析，生成优化的交通控制指令，实现路口信号控制、车道分配、限流调整等功能，提高路网通行效率和安全性。
6. 系统测试与优化
对设计的交通管理与控制系统进行测试和优化，确保系统的指令生成正确性和控制效果良好。
7. 结论与展望
总结交通管理与控制系统设计的成果和经验，并对系统未来发展方向和研究方向进行展望。
交通管理与控制课程设计报告一、引言本文是关于交通管理与控制课程设计的报告。
交通管理与控制是现代城市交通运输体系中不可或缺的一部分，其重要性越来越受到社会各界的重视。
本文将介绍本次课程设计的背景、目的、内容和方法，以及实验结果和结论。
二、背景随着城市化进程的加快和人口增长，城市道路交通压力日益加大，交通拥堵问题愈发突出。
如何有效地管理和控制城市道路交通成为了一个重要的研究方向。
因此，开设交通管理与控制课程有着极其重要的意义。
三、目的本次课程设计旨在通过实际操作和分析数据，了解并掌握现代城市道路交通管理与控制技术，提高学生对交通管理与控制知识的理解和应用能力。
四、内容本次课程设计主要包括以下几个方面：1. 信号灯调度算法：学习常见的信号灯调度算法，并通过仿真实验进行验证。
2. 路网优化：学习路网优化策略，并通过案例分析进行实践操作。
3. 交通流量预测：学习交通流量预测的方法和技术，并通过实验数据进行验证。
4. 交通事故分析：学习交通事故的原因、分析方法和应对措施，并通过案例分析进行实践操作。
五、方法本次课程设计采用了以下方法：1. 理论授课：通过PPT等方式，讲解信号灯调度算法、路网优化、交通流量预测和交通事故分析等相关理论知识。
2. 实验操作：通过仿真实验和案例分析等方式，让学生亲身体验信号灯调度算法、路网优化、交通流量预测和交通事故分析等技术的应用。
3. 数据分析：通过对实验数据的收集和处理，让学生更好地理解和掌握所学知识。
六、实验结果经过一系列实验操作和数据分析，本次课程设计取得了如下成果：1. 学生对信号灯调度算法、路网优化、交通流量预测和交通事故分析等方面有了更深入的理解。
2. 学生掌握了使用相关软件进行仿真实验和数据处理的能力。
3. 学生在团队合作中提高了沟通协作能力。
七、结论本次交通管理与控制课程设计通过实际操作和数据分析，让学生更好地理解和掌握现代城市道路交通管理与控制技术，提高了学生的实践能力和团队合作能力。
课程设计课程名称交通管理与控制姓名专业年级学号指导教师成绩日期目录1）设计说明书 (1)①道路交通标志标线设置原则 (1)②路段及沿线交叉口交通组织及设施设计方案说明 (2)2)设计计算书 (3)①设计中用到的各类计算及国家标准设计依据 (3)②单点定时信号交叉口信号配时设计的计算 (4)3)参考文献 (6)4)设计图纸 (7)评语指导教师：徐锦强日期：2012.06.301.设计说明书1.1道路交通标志标线设置原则依据GB5768—1999《道路交通标志和标线》,道路交通标志、标线通过不同颜色的图案、符号、文字随时随地提醒、保护交通参与者,以免在路上遇到状况不知如何处理而发生危险。
交通标志一般设于道路两旁或是路口处,标线则直接画在路面上。
1.1.1道路交通标志设置原则(1)一般情况下标志均设置在公路的右侧,驾驶员正急于寻找的位置。
为了便于驾驶员判读,确保交通安全,在高速公路终点附近,还将一些禁令或警告标志设置在中央分隔带内。
(2)交通标志的设置位置均保证标志与标志之间互不影响,而且没有其它结构物阻挡视线。
(4)标志设置能保证驾驶员有足够的反应时间以便作出安全运行所必须的判断。
(5)路侧标志保证与路肩外缘有25cm的净距,标志板下边缘与紧急停车带外侧路面间有2m的净空。
在公路上方设置的标志,保证板下边缘与路面间的净距>5m。
(6)标志板正面面向来车方向,与公路走向基本成直角布置,板面稍向内倾斜。
关于路侧标志的倾斜问题, 目前尚有不同意见。
有些国家的规范认为,只有当标志板与路肩边缘相距9m以上时才向内倾斜,当标志板与路肩外缘相距不足9m时,为防止反光造成的目眩现象,反而将它向外倾斜3°。
(7)同一地点需要设置两种以上标志时,可以安装在一根标志柱上,但最多不应超过四种。
应避免出现互相矛盾的标志内容。
(8)标志牌的支撑结构应保证安全、外形美观、经久耐用,标志的支撑结构形式主要有单柱式、双柱式、单悬臂式、双悬臂式、门架式等几种形式。
交通管理与控制课程设计
交通管理与控制是在解决交通安全问题的基础上，以有效的措施控制交通流量，降低交通压力、改善交通环境，保障交通安全的过程。
近年来，随着社会经济的发展，交通规模的日益扩大，交通拥堵、交通安全事故的增多，交通管理与控制的重要性越来越凸显。
无论是城市运输还是高速公路运输，都必须采用交通管理与控制的技术和方法，维护交通安全，提高交通效率。
首先，城市街道和小区应根据交通流量的不同情况，制定合理的交通管制规定，如封闭、单行、禁止驾驶等，以防止拥堵，维护行人、汽车及公共交通工具的安全。
另外，城市和高速公路应采取有效的交通管理与控制措施，如实施车辆定位、车辆检测、交通信号灯控制、信号灯管理、车流管理、车辆管理等，以提高交通效率，减少交通安全事故，有效管控交通。
此外，交通管理与控制还应充分利用现代信息技术，如自动车辆监控系统、路况自动监控系统、公共交通管理系统等，以提高交通安全水平。
交通管理与控制是一项系统性的工作，是改善交通状况、保障交通安全、提高交通效率的重要手段。
相关部门应继续加
强交通管理与控制，推进技术创新，构建智能化的交通环境，为城市交通的发展提供支持。
；第三相位，（5）信号配时图、相位图、渠化图➢相位图相位图➢配时图信号配时图➢渠化图渠化图（2）信号灯布置1 信号灯安装方式根据《道路交通信号灯设置与安装规范 GB14886-2006》，信号灯安装方式可以分为悬臂式、柱式、门式、附着式以及中心安装式。
对于该交叉口，可采用悬臂式。
2 信号灯数量和位置基本原则：对应于路口某进口，可根据需要安装一个或多个信号灯组；信号灯可安装在出口左侧、出口上方、出口右侧、进口左侧、进口上方和进口右侧。
设置的信号灯和灯杆不应侵入道路通行净空限界范围内。
对于该交叉口，信号配时设计为四相位，采用3组竖向安装排列顺序，停车线与对象信号灯距离大于70m，在进口道增设一个信号灯组。
信号灯设置五、干道双向绿波控制设计1 基本概念在城市道路网中，交叉口相距较近，各交叉口分别设置单点信号控制时，车辆经常遇到红灯，时停时开，造成行车不便，也因而使环境污染加重。
为使车辆减少在各个交叉口上的停车时间，特别是使干道上的车辆能够畅通，人们首先研究把一条干道上一批相邻的交通信号连接起来，加以控制协调，就出现了干线交叉口交通信号的联动控制系统，简称线控制也称绿波系统。
（1）图解法在时间-距离图上协调线控制系统的时差，同时跳啊正确定通过带速度和周期时长。
对于该干道，相邻交叉口（1,2,3,4,5），纳入一个线控系统，带速控制在36km/h。
初设线控公共周期为110S。
a)作出干道上的各个交叉口的时间-距离图；b)按照交叉口1 的绿信比65%计算得到绿灯时间为71.5S，以交叉口1为基准交叉口，从交叉口1引出一条带速36km/h的斜线，与交叉口2，3,4,5相交；c)以与各个交叉口的交点为相应交叉口的绿灯起始时间，按照绿信比计算得到各个交叉口的绿灯时间分别为66.0S ，57.2S ，68.2S ，62.7S ；d) 在各个交叉口对应的竖线上作出红灯粗线和绿灯细线； e) 测得双向带宽分别为71.5S （1-5方向）和24.5S （5-1方向）； f) 由于双向带宽差距较大，对各个交叉口之间的时差进行调整，将交叉口3与2的时差上调5.5S ，交叉口3、4与交叉口4、5之间的时差不变；g) 测算得到在带速为36km/h 下，双向带宽分别为40.7S 和46.9S 。
摘要随着城市化进成的加速，汽车保有量的不断增加，城市交叉口成为了影响道路通行能力的主要因素，通过调查西南路与黄河路的交叉口提出解决方案，优化路口的通行能力。
西南路与黄河路相交，其中西南路直行已经通过高架桥与黄河路实现了空间上的分离，但是西南路南进口道的左转的交通量仍然很大，通过信号配时的方案很难解决西南路南进口道的左转车量的2次排队问题，在高峰时期每个周期只能通过7—8量车，其余车辆不得不2次排队。
另外黄河路的左转交通量也十分大，他沟通沙河口区南北在一个周期内通过的车辆也十分有限，为了提供更加方便的公共交通因此十分有必要对该交叉口的信号配时进行一定的调整和优化，通过使用编写的配时软件可以方便的计算配时结果，通过进行计算，得出配时优化结果。
关键词：信号配时、2次排队、解决方案、韦伯斯特、相位目录一交通数据调查.........................................1交叉口线性..........................................2交通量调查..........................................3交叉口几何外形图....................................二交通现状分析.........................................1信号配时分析........................................2交叉口左转交通现状分析..............................三解决方案 ............................................1下穿式立体交叉的特点................................2下穿式交叉口设计....................................四计算调整后的信号配时.................................1根据韦伯斯特计算调整后的信号配时....................2信号配时软件简介....................................3使用程序计算运行配时................................五调整前后的数据比较...................................六小结 ...............................................参考文献 ..............................................附录 ..................................................附表 ..................................................一交通数据调查1交叉口线性黄河路为大连市内东西走向主干路之一，交通量非常大。
摘要随着城市化进成的加速，汽车保有量的不断增加，城市交叉口成为了影响道路通行能力的主要因素，通过调查西南路与黄河路的交叉口提出解决方案，优化路口的通行能力。
西南路与黄河路相交，其中西南路直行已经通过高架桥与黄河路实现了空间上的分离，但是西南路南进口道的左转的交通量仍然很大，通过信号配时的方案很难解决西南路南进口道的左转车量的2次排队问题，在高峰时期每个周期只能通过7—8量车，其余车辆不得不2次排队。
另外黄河路的左转交通量也十分大，他沟通沙河口区南北在一个周期内通过的车辆也十分有限，为了提供更加方便的公共交通因此十分有必要对该交叉口的信号配时进行一定的调整和优化，通过使用编写的配时软件可以方便的计算配时结果，通过进行计算，得出配时优化结果。
关键词：信号配时、2次排队、解决方案、韦伯斯特、相位目录一交通数据调查 (1)1交叉口线性 (1)2交通量调查 (2)3交叉口几何外形图 (3)二交通现状分析 (4)1信号配时分析 (4)2交叉口左转交通现状分析 (5)三解决方案 (6)1下穿式立体交叉的特点 (6)2下穿式交叉口设计 (6)四计算调整后的信号配时 (8)1根据韦伯斯特计算调整后的信号配时 (9)2信号配时软件简介 (11)3使用程序计算运行配时 (12)五调整前后的数据比较 (15)六小结 (16)参考文献 (17)附录 (18)附表 (27)一交通数据调查1交叉口线性黄河路为大连市内东西走向主干路之一，交通量非常大。
该道路路段为双向六车道，在与西南路相交的交叉口处有进口道路拓宽东西进口道均为四车道，其中进口拓宽的长度约为70米。
黄河路东西进口道均设有左转专用车道并且设有左转待转区。
公交车数量很大有一条公交专用车道，但非机动车数量极少；黄河路中央设有宽度为3米的绿化分隔带。
西南路为南北走向的4车道道路，其中直行通过高架桥以于黄河路实现了空间上的分离，其中西南路南进口道有一条左转专用车道和一条右转车道。
但考虑道左转车辆很多高峰小时约为300辆，并且左转车的车辆经常占用右转车的车道，影响了右转车辆的正常行驶。
图1-1 交叉口立体形状2交通量调查本人负责黄河路左转车量的统计工作，黄河路西进口道的左转交通量非常下，在一个相位27秒的绿灯时间内没有几量车通过。
但是黄河路东进口道的左转交通量非常的大，但是在一个周期内的绿灯时间也只有28秒。
本组13个人调查交叉口的交通量；考虑道数据需要十分精确所以原则上两人统计一条车道的交通量，黄河路上的交通量的潮汐流现象十分明显所以在早高峰时测量黄河路西进口道的交通量，在晚高峰时测量黄河路东进口道的交通量，以十分钟为单位统计交通量。
西南路-黄河路交叉口交通量(pcu/h)表1-1注：中型车的折算系数取1.5，大型车与公交车的折算系数取2.3交叉口几何外形图西南路道路宽约29米；黄河路道路路宽约24米。
西南路在交叉口处的高架桥宽约10-11米。
黄河路中间设有5-7米宽的花坛式分隔带图1-2 黄河路与西南路交叉口平面图二交通现状分析1信号配时分析黄河路与西南路的交叉口的周期时间为122S。
其中黄河路直行的交通量十分的大因此该信号的配时的主要绿灯时间分给了黄河路的直行。
另外西南路南进口道的右转交通不受信号灯的影响，可以保持连续的运行。
另外西南路南进口道的左转车辆并不是很多，但是由于左转的交通量对直行的交通的影响十分的大。
因此为少量的西南路南进口道的左转交通分配了27S的绿灯时间，显得浪费了宝贵的绿灯时间。
黄河路与西南路交叉口信号配时现状表1-22交叉口左转交通现状分析在早高峰时西南路南进口道的交通量超过600量，其中左转为226量，每个周期可以通过7—8辆车，其余必须二次排队，一个小时有30个周期可以通过110—140辆，其余120多量不得不二次排队，特别在高峰时有每周期只有一半的车辆可以一次通过延误十分的大，另外时常发生左转车辆占用右转车道的事件，严重影响了右转车辆的通行，特别是在早高峰的时候，汽车的速度甚至比步行还慢，严重影响了市民的生产生活。
由于黄河路是大连市内的贯穿东西的一条主干道交通量十分大在信号配时是不易过分的压缩主干道的绿灯时间，因此为了解决西南路南进口道的车辆的二次排队问题从时间上不能为其分配过多的通行权，有必要在空间上为其增加通行权，即修建一条下穿试的通道，另外考虑到此交叉口处的行人过街的交通量也十分的大，以及大连市的地铁一号线也将通过此路口，有必要做出整体的统一的长远的规划。
黄河路东进口道的左转交通量也很大高峰时超过540量，并且此处是连接沙河口区南北的重要交叉点，公交车的数量也很大每小时超过40辆，特别是晚高峰时左转高峰小时交通量约为560量，也十分有必要修建下穿式立交，这样即可以保证车辆运行的连续性，又不回影响黄河路的直行车量。
因此有必要将黄河路东进口道的左转与西南路的左转统一的规划以大道整体的最优。
三解决方案1下穿式立体交叉的特点1）占地小，构造物对视线和周围景观影响较小2）排水困难，施工难度大，养护费用高3）多用于用地紧张的市区另外由于大连市的地铁一号线也将经过此交叉口，可以将地铁路线与两条左转线路统一设计，并且合理的考虑行人的过街问题，在预算资金允许的情况下充分考虑将来的10—20年的发展规划及汽车的增长速度，修建地下行人过街通道。
2下穿式交叉口设计1）下穿式立交的几何参数计算设汽车的行驶速度为30KM/H，西南路左转速度定为15KM/H，黄河路左转速度定为15KM/H，减速度取1M/(S*S)，加速度取1M/(S*S)，u-i的值取0.035设车道宽3.2米.。
（1）渐变段长度计算Ld=B*va/(3.6J)(2)减速所需长度和加速所需长度的计算Lb或La=(Va*Va-Vb*Vb)/26a （3）计算渐变段长度：Ld=B*va/(3.6J)Ld=(3.2*30)(3.6*1)Ld=27M计算减速车道长：Lb= (Va*Va-Vb*Vb)/26aLb=(30*30-15*15)/(26*1)=25m计算加速车道长：La=(Va*Va-Vb*Vb)/26aLa=(30*30-15*15)/(26*1)La=25mLr= Ld +Lb =27+25 =52mLp= Ld + La=27+25=52m(4)转弯半径计算R=V*V/(127(u-i))R=V*V/（127（u-i））R=15*15/(127*0.035)R=50M2）参数校正考虑道同时为西南路与黄河路左转设计左转地下通道，设车高为3米，则两层车道高度为6米。
最大下挖深度超过6米，由于黄河路左转的交通量大于西南路的左转交通量，所以让黄河路的左转车辆走地下通道的上层，则黄河路的左转坡度为i=3/52=0.058,西南路的左转坡度为i=6/52=0.115, 西南路左转的坡度过大可以适当的延长地下通道的开始点从交叉口起点向后量取120M作为西南路的左转的地下通道的起点此时坡度i=6/120=0.05。
黄河路东进口道的地下通道起点从进口道的拓宽车道的起点开始也就是从交叉口起点80-90M左右作为黄河路左转的地下通道的起点。
左转后的加速车道可以适当的加长大于52M选择适当的地点与主路汇合。
四计算调整后的信号配时经过调整后的交通量如下表所示，其中---代表没有交通量。
当修建了两条下穿式的立交后黄河路东进口道的左转和西南路南进口道的左转车辆都已经通过下穿式的通道运行。
由于黄河路西进口道的左转交通量很小，因此可以把此交叉口调整为两相位的交叉口，以提高黄河路的直行车俩的通行能力，减少排队及延误。
西南路-黄河路交叉口调整后交通量表1-31根据韦伯斯特计算调整后的信号配时（1）确定设计交通量已选定时段的设计交通量，需按该时段内交叉口各进口道不同流向分别确定，其计算公式如下：q=4⨯Q 15q ——设计交通量，pcu/hQ 15——高峰小时中最高15min 的流率，pcu/15min（2）计算饱和流量利用实际测得的各相位各进口道饱和车头时距，确定其饱和流量的计算公式如下：S=3600/h oS ——饱和流量（pcu/h ）h o ——饱和车头时距（s ）（3）计算流量比总和sq y =],max ['max y y y =∑==i1max i i y Y （i=1,2,3,……） Y ≤0.9Y ——组成周期的全部信号相位的各个最大流量比y max之和y ——流量比计算Y 值大于0.9时，须改进进口道设计或信号相位方案，重新设计。
（4）信号总损失时间L=∑-+kA I Ls ）（kLs ——启动损失时间，应实测，无实测数据时可取3s A ——黄灯时长，可定为3s I ——绿灯间隔时间，s k ——一个周期内的绿灯间隔数（5）信号配时①最佳周期时长 YL C O -=1 ②总有效绿灯时长 L C G O e -= ③各相位有效绿灯时间 YG y g ei i e *=④各相位的实际显示绿灯时间 g i =g e i －A i ＋l il i ——第i 相位启动损失时间⑤最短绿灯时间 g min =7+I v l pp- lp ——行人过街道长度，m Vp ——行人过街步速，取1.0m/s I ——绿灯间隔时间，s计算的显示绿灯时间小于相应的最短绿灯时间时，应延长计算周期时长（以满足最短绿灯时间为度），重新计算。
⑥各相位绿信比 Co i g e =λ2 信号配时软件简介使用该软件可以计算二相位及三相位的信号配时，需要输入每个相位进口道中大的交通量，通过韦伯斯特法计算个个参数。
包括周期时间，个个相位的绿灯时间，绿信比。
并且通过信号演示按钮可以显示个个车道的通行情况，循环显示。
图1-3 程序运行前的界面输入交通量3使用程序计算运行配时由于黄河路左转和西南路南进口道的左转已经通过地下通道通过，所以在输入界面没有那两个相位的交通量，计算结果如图所示。
图1-4 计算调整后的信号配时结果当单击配时演示按钮后将进行配时演示，根据周期及绿灯时间的不同，分别演示个个车道的通行情况。
图1-5 第一相位黄河路直行的通行情况图1-6 第二相位黄河路左转相位图1-7 西南路左右转相位图1-8 相位配时图五调整前后的数据比较延误对比分析用韦伯斯特延误模型对此次所做的信号配时结果和实际信号相位分别进行延误计算。
韦伯斯特延误公式：（4—1）式中：——每辆车的延误——周期时间——绿信比——进口道实际到达的交通流量——饱和度将所做信号配时结果的数据和实际信号时间带入公式4—1，得：将所做信号配时结果的数据和实际信号时间带入以上公式，得：调整前每车延误1=42s，调整后每车延误2=28s。
由上述数据可知调整后的方案明显优于调整以前的方案。
六小结信号配时不是万能的，但是没有交通信号灯是不可想象的，只有通过各种交通组织与管理方式相结合，才可以使道路通行路通行能力最大、经济效益最高、交通事故最少、公害程度最低，当然通过信号灯的配时成本是最低的也是使用最为广泛的，但是在某些交通量接近设计饱和流量的地方可以通过修建下穿式的立交来实现各个流向的交通在空间上的分离，并且充分考虑过街行人，在资金允许的情况下修建行人过街通道，以保证行人的安全。
