海泰克(HITECH)6600S和6600T系列人机界面使用手册

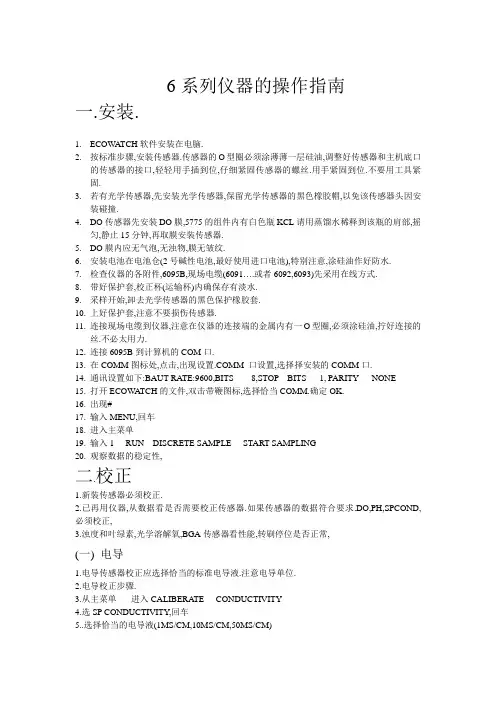

6系列仪器的操作指南一.安装.1.ECOW ATCH软件安装在电脑.2.按标准步骤,安装传感器.传感器的O型圈必须涂薄薄一层硅油,调整好传感器和主机底口的传感器的接口,轻轻用手插到位,仔细紧固传感器的螺丝.用手紧固到位.不要用工具紧固.3.若有光学传感器,先安装光学传感器,保留光学传感器的黑色橡胶帽,以免该传感器头因安装碰撞.4.DO传感器先安装DO膜,5775的组件内有白色瓶KCL请用蒸馏水稀释到该瓶的肩部,摇匀,静止15分钟,再取膜安装传感器.5.DO膜内应无气泡,无浊物,膜无皱纹.6.安装电池在电池仓(2号碱性电池,最好使用进口电池),特别注意,涂硅油作好防水.7.检查仪器的各附件,6095B,现场电缆(6091….或者6092,6093)先采用在线方式.8.带好保护套,校正杯(运输杯)内确保存有淡水.9.采样开始,卸去光学传感器的黑色保护橡胶套.10.上好保护套,注意不要损伤传感器.11.连接现场电缆到仪器,注意在仪器的连接端的金属内有一O型圈,必须涂硅油,拧好连接的丝.不必太用力.12.连接6095B到计算机的COM口.13.在COMM图标处,点击,出现设置.COMM 口设置,选择择安装的COMM口.14.通讯设置如下:BAUT RA TE:9600,BITS 8,STOP BITS 1, PARITY NONE15.打开ECOW ATCH的文件,双击带鞭图标,选择恰当COMM.确定OK.16.出现#17.输入MENU,回车18.进入主菜单19.输入1----RUN---DISCRETE SAMPLE----START SAMPLING20.观察数据的稳定性,二.校正1.新装传感器必须校正.2.已再用仪器,从数据看是否需要校正传感器.如果传感器的数据符合要求.DO,PH,SPCOND,必须校正,3.浊度和叶绿素,光学溶解氧,BGA传感器看性能,转刷停位是否正常,(一) 电导1.电导传感器校正应选择恰当的标准电导液.注意电导单位.2.电导校正步骤.3.从主菜单-----进入CALIBERATE----CONDUCTIVITY4.选SP CONDUCTIVITY,回车5..选择恰当的电导液(1MS/CM,10MS/CM,50MS/CM)6.注意校正杯的清洁,电导液应淹没电导传感器的中间圆形口.7.输入准确的数值8.读数稳定后,按ENTER9..电导校正完毕.10退回主菜单(二).PH传感器PH传感器调试时和测试前,须校正.1.从主菜单-----选择CALIBERA TE----选择ISE PH2.出现三种选择1.---1.POINT,2---2.POINTS,3.---3POINTS3.选择2---2.POINTS4.清洁水(蒸馏水)清洗校正杯和传感器,以利于校正液的循环使用.5.装入校正杯PH7.0的缓冲液适当体积.6.按照屏幕提示输入第一点,温度下的PH值7.0 ±X,回车.(X是当前温度的PH值余数)7.待PH值稳定时,确认(回车)8.清洁水(蒸馏水)清洗校正杯和传感器.9.按回车,出现第二点值.输入第二点温度的PH值10.0±X. (X是当前温度的PH值余数)10.使用蒸馏水清洗校正杯及传感器11.倒入PH10的缓冲液12.按回车,出现第二点值.输入第二点温度的PH值10.0±X. (X是当前温度的PH值余数)13.待PH稳定,按确认(回车)14.使用ESC退到主菜单,(三) DO校正21.同上进入溶氧校正的程序,选择在不同测量方式下校正.连续性采样按35----40步骤进行.无人照料和长期监测时,请按42和43步骤设置完毕,再按35----40步骤校正22.MAINＭＥＮＵ――选择ＣＡＬＩＢＥＲＡＴＥ―――――选择ＤＩＳＳＯＳＩＶＥOXYGEN23.两个校正选项:1.DO%, 2. MG/L24.进入1.—DO%25.输入当地大气压(MMHG)26.校正杯内放少许水.仅拧一丝校正杯.27.等待15分钟.按确认.28.DO%显示近100%(或当前大气压下的饱和度)29.在线测量溶氧校正完毕.若采用无人照料方式工作,或连续检测,采用将在ADV ANCE菜单中将AUTO232击活,30.在SET UP将DO W ARM UP TIMES=60秒.(四) 浊度浊度校正1.使用过滤后的蒸馏水清洗校正杯和传感器.2.从主菜单---传感器---击活光学传感器选项从MENU----选SENSOR选到相应光学的口,选中,3.识别传感器型号(6026,6136) 确定该传感器.4.退回主菜单5.进入校正MENU----CALIBERA TE6.选浊度(TURB)校正7.选取两点校正8.校正杯内轻轻倒入蒸馏水.轻提起主机,使6136传感器离底部有一距离8CM.9.输入第一点的浊度值0 NTU10.使用无灰滤纸清洁校正杯和传感器.11.使用少量浊度液清洗校正杯和传感器两次12.轻轻倒入浊度液,不要产生气泡.13.拧几丝校正杯14.按回车15.出现第二点浊度校正值16.压3键,转动光学传感器的刷.17.待浊度读数稳定18.按回车19.完成浊度校正(五).叶绿素传感器的校正1从主菜单选传感器项2.击活光学传感器,出现传感器选项3.选中6025叶绿素选项4.退回主菜单5.选校正项,按回车.6.出现三个校正选项7.选1点校正8.使用过滤蒸馏水清洗校正杯和传感器9.轻轻将蒸馏水倒入校正杯,不要产生气泡.10.按3键转动叶绿素的光学刷.清洁光学表面.11.等叶绿素读数稳定12.按回车.13.完成叶绿素一点校正,两点校正14.若需两点校正配相应的试剂,使用天平称0.05G(罗丹明B,亚啶橙)配置500ML吸取2ML亚啶橙溶液,稀释到1000ML(或吸取罗丹明B 5ML溶液,稀释到1000ML)查取相应温度的数值(看英文说明书)输入第二点.的值,稳定时,按ENTER仪器可以进入数据测量.仪器的使用,1连续性采样,从报告菜单选择你要记录的参数.,从MENU-------选RUN-----选DISCRETE SAMPLE出现采样设置界面.1.选择采样间隔,SAMPLE INTERV AL= XX 输入你要选择的采样间隔.2.选择要记录的文件名,使用数字,字母.3.选择你要记录的参数4.压START SAMPLING5.当数据稳定,使用1---记录一条数据到文件.使用2开始记录连续性数据.6.无人照料的采样设置.长期监测,先选择你要记录的参数.传感器必须涂防污涂料.从主菜单MENU------选RUN-----选UNATTENDING SAMPLING(无人照料)选择采样间隔,(XX:YY:ZZ,即小时:分:秒)确定要开始采样的日期,如2006/02/14 即年/月/日(格式是在MENU中系统SYSTEM中设置)设置采样的时间XX/YY/ZZ 小时/分/秒根据采样计划设定.使用数字键,选择START选YES.断开电缆,上好仪器电缆的防水,尘盖.放置仪器到准确的测量位置测量四.文件的调用,从主菜单MAIN MENU -----进入3.FILE----进入4---VIEW FILES查看所记录的数据文件是否存在,如果存在,使用3.FILE----2 UP LOAD,选择文件序号,按(数字或字母),1-PROCEED,回车.选择1-PC6000或3 txt格式,回车.出现进程窗口在主菜单中.完成后,从ECOWA TCH的上文件,打开,查找该文件,双击该文件.出现图形和数据表文件.可拷贝到MICROSOFTＥＸＣＬ处理．五.维护和保养1.温度/电导传感器,应再每次测试完毕使用清洁自来水清洗,以免淤泥留在电导池内影响测量.2.PH应在测试完毕后,校正杯内存有的自来水不要接初到PH传感器.3,溶解氧传感器应避免长时间脱离水饱和空气和水体的环境4,光学传感器的转刷不能使用手扭转.应在软件中,使用转刷命令.5,光学传感器转刷在有污物时,使用清洁水清洗,必要时更换.。

灵通LT6600手台功率自行调节方法及使用宝典方法：同时按7和9键开机，屏幕显示TEST，长按1调节高功率，显示HI65，按上下键调节000—255，超过199时无法保存，跳回默认70，根据测试调到090多就达到6W，长按1保存设置；长按2调节低功率，显示LO23，按上下键调节000—255，超过099是无法保存，跳回默认28，根据测试调到017时为0.5W，调到016时功率接近0W，长按2保存设置.个人建议:高功率调为090，低功率调为030.这样机子就达到最佳水平了.注:随意更改规定发射功率会缩短机器寿命的.5W应该够了，6W的话会自动缩短通话时间的，机器自带保护装置的，避免功放管坏掉！LT6600、6100使用宝典及手台使用注意事项（入门必读）一．手台使用必读（此章针对***无呼号无线电入门者***）必须要强调的是，虽然你手上的LT6600价廉物美、老少咸宜，实乃居家旅行必备之良品。

但它是一款不折不扣的4瓦功率U段手持电台，也就是所谓的手台。

在我们伟大的祖国，对于电台的管理是非常严格的。

况且，无线电波的频率，是非常宝贵的资源。

电波没有界限，全球的航空、航天、航海、陆上交通、广播、电视、天文以及移动通信等行业共享着同样的无线电频谱，所以世界各国对无线电波的发射都加以严密管理。

不同的无线电设备，都工作在由国际电信联合会规定的频段以内，否则会互相干扰，堵塞。

关于无线电的使用（一般针对发射),有着很多严格的法规。

因此，当你按下手台的PTT发射键，开始和朋友通话时，请务必熟以下文字。

1.1 何为合法，何为非法很遗憾的告诉你，如果你没有考取中国业余无线电协会的呼号，你的手台没有到深圳无线电委员会验机备案取得业余无线电执照的话；当你按下了手中的LT6600开始发射，你就已经违法了。

只要无委会的人高兴，开着无线电监控车定位，上贵府拜访，没收机器甚至罚款，都不是没有可能的事。

因此，比较稳妥的方法，是考一个业余无线电协会的呼号，并且到深圳无委会验机，给你的手台一个合法的身份。

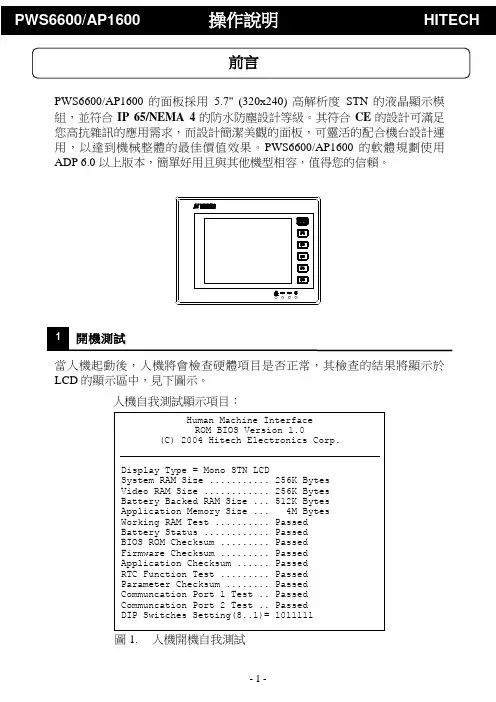

PWS6600/AP1600 的面板採用5.7" (320x240) 高解析度STN 的液晶顯示模組，並符合IP 65/NEMA 4的防水防塵設計等級。

其符合CE 的設計可滿足您高抗雜訊的應用需求，而設計簡潔美觀的面板，可靈活的配合機台設計運用，以達到機械整體的最佳價值效果。

PWS6600/AP1600 的軟體規劃使用ADP 6.0 以上版本，簡單好用且與其他機型相容，值得您的信賴。

當人機起動後，人機將會檢查硬體項目是否正常，其檢查的結果將顯示於LCD 的顯示區中，見下圖示。

人機自我測試顯示項目：圖 1. 人機開機自我測試前言如有不正常之項目，在其右邊將標示“Failed”，且在螢幕下方會出現“Error! Press screen to continue.”之訊息。

如觸碰螢幕，將繼續列出人機自我測試的項目。

如人機在下載資料中發生切斷電源或電腦中斷下載，重新啟動電源後，人機檢查硬體測試Firmware Checksum 或Application Checksum 項目的右方將會標示“Failed”。

這是正常現象，只須依正常方式再執行一次下載資料就可得到正確的測試結果。

設定 PWS6600/AP1600 的指撥開關 SW7=ON，當完成其自我測試，螢幕上將會顯示系統目錄如下：圖 2.PWS6600/AP1600 系統目錄以下表格簡述 PWS6600/AP1600 系統目錄之功能：1調整 Touch Panel 的方法：按人機螢幕左上角、右下角，遵循螢幕上路線描繪一遍，最後觸按中心的方塊，即完成人機調整 Touch Panel。

PWS6600/AP1600 配置六個功能按鈕，這六個功能按鈕包含一個 Menu 鍵及五個功能鍵– F1 ~ F5，見下圖。

如按 Menu 鍵將在螢幕上顯示一滑出式菜單，F1 ~ F5 鍵則可在 ADP 中設定常用的功能 (例如設 ON/OFF 按鈕、換畫面 … 等功能。

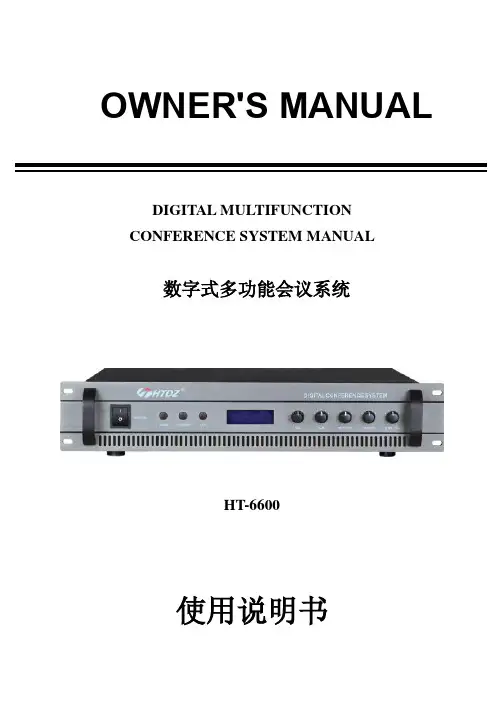

OWNER'S MANUALDIGITAL MULTIFUNCTIONCONFERENCE SYSTEM MANUAL数字式多功能会议系统HT-6600使用说明书本系统，功能全面，能依据使用者不同的要求，采用不同的操作模式，来管理会议讨论。

可以与同声传译、有线/无线语言分配系统结合使用。

本系统可以连接电脑进行操作，也可脱离电脑独立工作。

由主机面板选择系统控制模式：电脑控制模式和主机控制模式。

本主控机功率为415W，单台主机可带60套代表/主席单元。

单台主机加扩展的通信能力最多可达到240台。

1.0电脑管理会议系统主控机简介l主控机与会议系统单体连接之数位控制及声音信号采用同一电缆传送（八芯）l可独立运作或是外接电脑结合软体同步联动操作，实现多种会务管理功能(会议模式或操作：指定发言、自由发言、申请发言及先进先出发言等) l单机可实现下列几个会议功能：开放式会议、限制发言、先进先出l系统具有较好音质声音通道效果l具三种会务管理模式:n开放模式(Free )n先进先出(FIFO)n限制发言（LIMIT）l可选择同时发言之麦克风数1-9支(含)或全开放式发言。

l外置视像中央处理器，可实现发言者定位跟踪之功能。

l面板具有LCD液晶显示，122x32点阵显示会议模式。

面板上具有功能键、旋钮供系统设定及调节之用。

l具一组音频讯号输入端子，可外接CD播放机等音源输入设备l具一组MIC输入端子，可外接手握简报MIC及无线MIC等信号l具3组音频讯号输出端子，可外接录音或音响设备l频率响应:40HZ～16KHZ；总谐波失真:小于0.1%l内建1.5W监听喇叭，并具音量调节l消耗功耗:415W，l采用220V－240V～50Hz-60Hz交流供电l符合国际会议设备及国际安规标准UL，CE认证l主机净重：11.8kgl外形尺寸：485mm（包括把手）×100mm（2U，包括机箱脚垫）×355mm （W×H×D）；可水平放置于台面或安装于19英寸标准机柜中。

如果将本产品用于家中，其所产生之电磁波有可能影响其它家电用品，所以使用者必须使用各种可能的补救措失以改善此问题。

电源 ◆ PWS 人机接口的输入电源是DC24V ，如果所供应的电源不是DC24V ，太多或不足都会严重的 毁损PWS 人机，因此，请定时检查交换式电源供应器所提供之DC 电源 是否稳定。

◆ 为避免被电击，在连接人机的通讯线或下载线前，请将提供人机电源之电源先切断或拔出。

接地 ◆ 人机之FG 端子请务必确时接地。

◆ 将 FG 端接妥之后，请检查此线是否确实接地，因为，如果没有确实接地， PWS 人机很有可能 会被噪声所干扰而影响其正常运作。

◆ 请使用至少 2 mm 2(AWG 14) 作为接地线，接地阻抗必须小于100Ω(class3)，请注意，此接地线 不可以与电源回路之接地线相连。

安装 ◆ 将电池安装入PWS 人机内。

◆ 将PWS 人机放入一个已按照开孔尺寸挖好的洞内。

◆ 再从人机后面用固定架将人机固定。

◆ 将此固定架之螺丝平均锁紧，单一螺丝锁太紧，太用力，或固定得不平均，可能会使人机面板 变形。

◆ 通讯线必须与电源线分开，可利用隔离线，否则可能会引起无法预期的问题。

◆ 注意，当您在钻孔或工作时不可让断的线头或填充物或其它杂质掉入人机内部。

环境 ◆ 避免安装在重粉尘油雾含导电粒子腐蚀性气体可燃性气体之环境下。

◆ 避免安装在易被电击或振动之场合。

避免安装在高温高湿度或易被雨淋湿的场所。

如果预防措施没有彻底执行，表示可能危及生命，导致严重受伤，或实质的损及财产。

Cautions (警告使用者)这是甲类信息产品, 在居住还境中使用时, 可能会造成射频干扰,在这种情况下,使用者会被要求采取某些适当的对策.纸箱中应有以下PWS6600/AP1600的安装组件:人机PWS6600/AP1600警告∙4个安装螺丝包∙电池包(CR2032)∙电源拔接端子 (已安装于人机电源端)∙打印机转接线 (仅限PWS6600C-P(N)、PWS6600S-P(N) 或 AP1600C-P(N)、AP1600S-P(N))此份安装说明也应于纸箱中，如有任何疑问请与本公司连络。

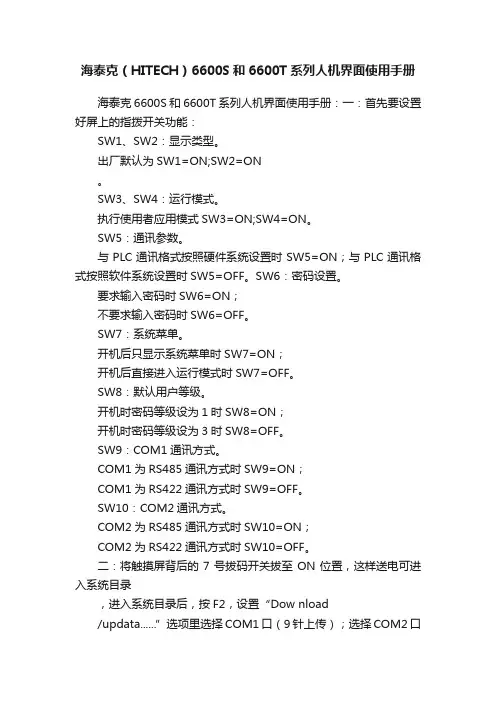

海泰克（HITECH）6600S和6600T系列人机界面使用手册海泰克6600S和6600T系列人机界面使用手册：一：首先要设置好屏上的指拨开关功能：SW1、SW2：显示类型。

出厂默认为SW1=ON;SW2=ON。

SW3、SW4：运行模式。

执行使用者应用模式SW3=ON;SW4=ON。

SW5：通讯参数。

与PLC通讯格式按照硬件系统设置时SW5=ON；与PLC通讯格式按照软件系统设置时SW5=OFF。

SW6：密码设置。

要求输入密码时SW6=ON；不要求输入密码时SW6=OFF。

SW7：系统菜单。

开机后只显示系统菜单时SW7=ON；开机后直接进入运行模式时SW7=OFF。

SW8：默认用户等级。

开机时密码等级设为1时SW8=ON；开机时密码等级设为3时SW8=OFF。

SW9：COM1通讯方式。

COM1为RS485通讯方式时SW9=ON；COM1为RS422通讯方式时SW9=OFF。

SW10：COM2通讯方式。

COM2为RS485通讯方式时SW10=ON；COM2为RS422通讯方式时SW10=OFF。

二：将触摸屏背后的7号拔码开关拔至ON位置，这样送电可进入系统目录，进入系统目录后，按F2，设置“Dow nload/updata......”选项里选择COM1口（9针上传）；选择COM2口（25针）上传都是可以的，二选其一。

三：选对通讯口后，将电脑与触摸屏连接，打开触摸屏软件，“文件”-----“上载应用”，屏上会跳出密码界面，初始码为222183600或是0 0000000，密码正确后会自动跳转到上传界面进行上传。

四：上传完成后，在触摸屏软件中“文件”-----“重建应用文件”---打开上传的文件将其转换成RCP-r.v6f格式的文件即可完成上载。

如果将本产品用于家中，其所产生之电磁波有可能影响其它家电用品，所以使用者必须使用各种可能的补救措失以改善此问题。

电源 ◆ PWS 人机接口的输入电源是DC24V ，如果所供应的电源不是DC24V ，太多或不足都会严重的 毁损PWS 人机，因此，请定时检查交换式电源供应器所提供之DC 电源 是否稳定。

◆ 为避免被电击，在连接人机的通讯线或下载线前，请将提供人机电源之电源先切断或拔出。

接地 ◆ 人机之FG 端子请务必确时接地。

◆ 将 FG 端接妥之后，请检查此线是否确实接地，因为，如果没有确实接地， PWS 人机很有可能 会被噪声所干扰而影响其正常运作。

◆ 请使用至少 2 mm 2(AWG 14) 作为接地线，接地阻抗必须小于100Ω(class3)，请注意，此接地线 不可以与电源回路之接地线相连。

安装 ◆ 将电池安装入PWS 人机内。

◆ 将PWS 人机放入一个已按照开孔尺寸挖好的洞内。

◆ 再从人机后面用固定架将人机固定。

◆ 将此固定架之螺丝平均锁紧，单一螺丝锁太紧，太用力，或固定得不平均，可能会使人机面板 变形。

◆ 通讯线必须与电源线分开，可利用隔离线，否则可能会引起无法预期的问题。

◆ 注意，当您在钻孔或工作时不可让断的线头或填充物或其它杂质掉入人机内部。

环境 ◆ 避免安装在重粉尘油雾含导电粒子腐蚀性气体可燃性气体之环境下。

◆ 避免安装在易被电击或振动之场合。

避免安装在高温高湿度或易被雨淋湿的场所。

如果预防措施没有彻底执行，表示可能危及生命，导致严重受伤，或实质的损及财产。

Cautions (警告使用者)这是甲类信息产品, 在居住还境中使用时, 可能会造成射频干扰,在这种情况下,使用者会被要求采取某些适当的对策.纸箱中应有以下PWS6600/AP1600的安装组件:人机PWS6600/AP1600警告∙4个安装螺丝包∙电池包(CR2032)∙电源拔接端子 (已安装于人机电源端)∙打印机转接线 (仅限PWS6600C-P(N)、PWS6600S-P(N) 或 AP1600C-P(N)、AP1600S-P(N))此份安装说明也应于纸箱中，如有任何疑问请与本公司连络。

附件C.PWS1711/1760安裝說明PWS 1711/PWS 1760是㆒種配備有㆗型5.7”(320Hx240V)LCD 顯示螢幕及類比式觸控面板(Analog Resistive Touch Panel)此面板具有IP65(NEMA 4)的防水防塵工業級設計,適用於各種惡劣環境之高功能㆟機介面，其面板採用高亮度16灰階Mono-STN 或256色的Color-STN,使用者可以根據實際應用要求選擇不同機種。

PWS 1760之機種有LPT 印表埠,不僅可印出完整畫面且更可以自行設計表格,即時列印所須之報表。

PWS 1711是PWS 1700的替代品其軟體功能方面與PWS 1700相容,同樣是㆒種高功能的㆟機介面。

PWS1711/1760產品一般規格Item PWS1711-STN PWS1760-CTN Display Type Monochrome blue mode STN LCD, 16 gray levels Color mode STN LCD,256 gray levels Display Size 5.7" (diagonal)Number of Pixels 320x240Display Adjustment Contrast adjustable from touch screen Back Light CCFT; Life time is 20,000 hours under 25°C and &0%RH humidity Touch Screen Analog resistive type; Max. Number of switches are 40x30 Chemically strengthened glass backing panel;Over 1 million point activations;Hard coat is resistant to most solvents and chemicals Input Power 24VDC ±10%; Isolation; Under 12W CPU Intel 80188SA1100-166; 32bit RISC;166MHz Flash Memory 640K Bytes 1826K Bytes Battery Backed Memory X 64K Bytes Communication Ports COM1/9pin: RS232/RS485; COM2/25pin:RS232/RS422/RS485Printer Port X EPP printer port Front Panel Seal IP65 / NEMA 4Operating Temperature 0~50°C Storage Temperature -20~60°C Ambient Humidity 20-90% RH (non-condensing)Vibration Endurance 0.5mm displacement,10-55Hz, 2hours per X, Y, and Z-axis directions Shock Endurance 10g, 11ms three times in each direction of X, Y, and Z axes RF Emissions CISPR 22, Class A Electrostatic Discharge EN61000-4-2/1995RF Susceptibility ENV50140/1993High Frequency Transients EN61000-4-4/1995Weight 1.25 Kg Cooling Natural cooling C 、前言C-1、產品一般規格PWS WORKSTATIONC-2PWS-1711之外型尺寸及盤面開孔尺寸，如㆘圖之規格。

6600调试使用手册6600作为一个典型的模拟系统，它的核心就是T-6600主机，前面可以添加音源，前置放大器，后面加功放和扬声器，可以说在整个6600系统中，T-6600就是整个系统的大脑，所以首先我们必须了解这个大脑，了解它所具有的功能:需要注意的是，选择CD插播的操作方法是：首先将插播的CD机通过音频线接到后面板的第五路信号输入，然后按前面板的插播按钮，最后选择CD机为第一台，再按16个分区按键，就可以对对应的分区进行插播，而MP3插播，就必须选择MP3为第二台，因为第一台默认为内置MP3.由于6600系统中大部分功能在6600主机上，所以我们必须先告诉告诉客户6600主机上面各个功能，以及各个接口所具有的功能。

了解了6600主机的功能以后，然后开始我们的调试，首先连接设备，首先将音源设备，CD机，MP3机，收音机接入6600主机的前4路可编程控制音源输入，设备之间使用交叉网线，通过控制网口连接起来，并且设置好音源的地址码、然后使用6600主机的内置监听喇叭，选择监听这三路音源是否正常，当每一路音源都有声音，这样就证明音源设备没有问题。

第二步，将6600主机的16路输出，通过音频线连接前置放大器，和功放，需要几路就连接几路，在连接的同时，告诉客户怎么接线，为什么这样接线，并且让客户自己动手操作一下，这样能够让客户更好的明白接线的原理，熟悉我们的设备。

第三步，连接好功放后，先别忙着接线，首先使用6600主机播放音乐，将功放接到16路输出通道中，观察将功放接入每一路输出中，功放的信号指示灯是否会亮，如果信号灯亮说明功放设备正常，如果功放指示灯不亮，很有可能是音频线出了问题，找一个喇叭，直接接在功放的输出端子上，看看每一台功放的输出是否正常，如果每一路输出都正常就能确保设备没有问题。

再接喇叭的时候，告诉客户喇叭线应该怎么接，接在那个端子上。

并且告诉他，这样试的目的是，方便以后所有喇叭接上去出现喇叭不响，能够很快的确定是线路或者喇叭本身出了问题。

本中文译本仅供参考，如有歧义，以原英文版本为准。

目录第一章系统简介 (3)概述 (3)技术参数 (4)第二章控制放大器的安装与接线 (5)控制放大器的固定 (5)控制放大器接线 (5)驱动电机或伺服阀的接线 (5)探测器的接线 (5)液压锁定装置( 电磁阀’C’ ) 或电机制动器的接线 (6)警报器的接线 (6)外接测量仪表的接线 (6)远程安装带材置偏仪的接线 (6)纠偏辊置中或位置反馈传感器的接线 (6)电源连接 (6)AC接线端子 (7)DC接线端子 (8)电源 (9)伺服阀调零（仅电液伺服控制式纠偏系统适用） (9)第三章初始设定 (10)探测器的选择和标定 (10)H3109探测器的标定过程举例 (10)纠偏方向确认 (11)第四章系统的操作和运行模式 (12)自动控制模式 (12)手动控制模式 (12)纠偏辊置中控制模式 (12)H6600显示屏 (13)H6600按键说明 (15)H6600内部控制功能 (15)保险丝盒 (15)开关及其调节旋钮 (15)发光二极管 (16)优化系统功能的操作 (16)调节PID控制回路 (16)调节北美伺服阀的颤幅 (17)手动及自动控制速度的调节 (17)零点（纠偏基准点）的调节 (17)带材置偏仪的调节 (17)在带材一边同时安装两个探测器时的设定 (18)第五章探测器的标定 (19)探测器的选择和标定 (19)H3109,H3176,H3144,H3177,H3111和H3300探测器的标定 (19)H3167-300探测器的标定 (20)H3118,H3119,H3134,H3135,H3166,H3700或其它输出为1电压信号的传感器/探测器的选定 (20)H6600内部电压表功能的使用 (21)第六章系统功能设置菜单说明 (22)系统设置 (22)H6600系统设置菜单 (22)第七章H6600系统工作原理 (29)H6600系统的组成 (29)H6600电子控制器 (29)探测器 (29)带材置偏控制仪 (30)H6600一般工作方式 (30)H6600的控制原理 (31)PID控制回路 (32)纠偏辊架位置反馈回路 (32)纠偏辊置中控制回路 (32)探测器自动搜索定位控制回路 (33)错边卷取控制回路 (33)第八章故障诊断 (34)探测器故障诊断 (34)H6600控制放大器的故障诊断 (36)伺服阀和其它执行元件的故障诊断 (38)H6600 I/0 控制板 (40)保险丝的更换 (41)继电器的更换 (42)H6600的缺省设定 (42)第九章探测器自搜索定位控制电路（选购项目） (44)接线说明 (44)电源连接 (45)电机驱动器的接线与设置 (45)自搜索AC接线端子（TS402端子条上的A17-A23号端子）功能说明 (45)自搜索DC接线端子（TS401端子条上的D17-D22号端子）功能说明 (46)初始设定 (46)操作 (47)指示灯和继电器 (47)自搜索故障诊断 (47)第十章带材错边卷取控制电路（选购项目） (48)电气接线说明 (48)电源连接 (49)编码器的接线 (49)AC交流接线端子（TS402端子上的A20-A23端子）功能说明 (49)DC交流接线端子（TS401端子上的D23-D25端子）功能说明 (50)初始设定 (50)错边卷取故障诊断 (51)2第一章系统简介1—1 概述以微处理器为核心的H6600系列电子控制放大器适用于多种形式的纠偏场合，如带材对边纠偏、对中纠偏及其它主/从动纠偏系统等。

Hitech 触摸屏使用手册一、概述1.1 感谢您购物Hitech触摸屏产品。

本使用手册旨在向您介绍如何正确使用Hitech触摸屏，并为您提供使用过程中可能遇到的问题的解决方案。

1.2 在使用本产品前，请务必仔细阅读本手册并按照指示进行操作，以确保您能充分利用Hitech触摸屏的功能。

二、产品概述2.1 Hitech触摸屏是一种先进的人机交互设备，能够通过触摸操作实现对设备的控制和指令输入。

2.2 产品特点：灵敏的触摸响应、高清的显示效果、多点触摸支持、耐用的屏幕材料、易于安装和维护。

2.3 适用范围：工业自动化控制、商业展示展览、交互式广告媒体、智能家居控制等领域。

2.4 注意事项：请避免在触摸屏表面使用尖锐物体或过度施加压力，以免损坏屏幕。

三、使用指南3.1 开机和关机a) 开机：按下电源按钮并保持数秒，待屏幕亮起即表示开机成功。

b) 关机：进入系统设置界面，选择“关机”选项完成关机操作。

3.2 触摸操作a) 单点触摸：轻触屏幕即可完成单点触摸操作，适用于简单的选择、拖动等操作。

b) 多点触摸：使用两个以上手指在屏幕上进行操作，可以实现缩放、旋转等操作。

3.3 菜单操作a) 主菜单：轻触屏幕任意位置，弹出主菜单选项，可根据需求选择不同功能。

b) 设置菜单：进入系统设置菜单，可进行屏幕亮度调节、音量调节、语言选择等操作。

3.4 输入操作a) 虚拟键盘：在需要输入文字或数字时，触摸屏会自动弹出虚拟键盘，用户可通过触摸屏进行输入操作。

b) 手写输入：部分Hitech触摸屏产品支持手写输入功能，用户可直接用手指或专用笔进行书写，进行更自然的输入操作。

3.5 网络连接a) 有线连接：通过网线连接，可直接接入局域网或互联网，实现数据传输和上线操作。

b) 无线连接：部分Hitech触摸屏产品支持Wi-Fi连接功能，用户可通过无线网络进行数据传输和上线操作。

3.6 外接设备a) USB接口：部分Hitech触摸屏产品支持USB接口，用户可连接U 盘、键盘、鼠标等外部设备进行数据传输和操作。

海泰克触摸屏使用说明海泰克（HiTouch）触摸屏是一种高精度、高灵敏度的触摸交互设备，可以广泛应用于电脑、智能电视、平板电脑、游戏机、手机和其他电子设备上。

本文将详细介绍海泰克触摸屏的使用说明，包括安装、连接、操作和维护等方面。

一、安装1.将触摸屏放在平整、干净的桌面上，确保其底部稳固。

2.在电脑或其他设备上找到合适的接口，并将触摸屏连接到设备上。

二、连接1.在触摸屏上找到数据线和电源线的接口，并将其连接到相应的设备上。

2.确保连接牢固，线路通畅。

三、操作1.打开电脑或其他设备，确保驱动程序已成功安装。

2.启动触摸屏，屏幕上将显示一个交互界面，可以通过触摸屏上的指示器进行操作。

3.使用手指或触摸笔轻触或滑动触摸屏，即可实现相应的操作。

触摸屏一般支持单点触控和多点触控，可以根据需要进行选择。

4.触摸屏可能支持手势操作，如放大缩小、旋转等，可以根据具体的设备和驱动程序进行设置和使用。

5.部分触摸屏可能还配备有物理按键，可以根据需要进行使用。

四、注意事项1.使用前请仔细阅读产品说明书，并按照说明进行正确安装和操作，以避免操作不当引发意外或损坏设备。

2.在使用触摸屏时，请避免使用过大的力气，轻触或滑动即可实现操作，过大的力气可能会对触摸屏造成损坏。

3.请勿使用尖锐的物体或手指甲等物体对触摸屏进行操作，以免划伤屏幕。

4.使用触摸屏时请勿用力敲击或碰撞屏幕，以免造成内部组件损坏。

5.避免接触触摸屏的电源线与水或其他液体，以免引发漏电等安全问题。

6.定期清洁触摸屏的表面，可以使用清洁布擦拭，避免使用化学溶剂或含有酒精的清洁剂。

五、维护1.定期检查触摸屏的连接线路，确保连接牢固。

如有松动或损坏，及时更换或修复。

2.定期检查触摸屏表面是否有划痕或损坏，如有需要及时更换。

3.如遇到触摸屏无法正常使用的情况，请检查驱动程序是否正确安装，并根据驱动程序提供的操作指南进行问题排查。

总结通过正确的安装、连接和操作，海泰克触摸屏可以为用户提供高精度、高灵敏度的触摸交互体验。
