瓦楞纸板基础知识培训

编制人：黄耀松目录/CONTENTS 第一章 概述第一节 瓦楞纸包装的地位和作用第二节 瓦楞纸包装的历史与现状第三节 瓦楞纸箱的未来与作用第二章 瓦楞纸板常用原纸及性能第一节 瓦楞原纸第二节 箱纸板第三节 瓦楞原纸和箱纸板的重要性能第三章 瓦楞纸板概述第一节 瓦楞纸板种类第二节 瓦楞纸板的质量检测第三节 功能型瓦楞纸板目录/CONTENTS 第四章 瓦楞纸箱概述第一节 瓦楞纸箱的分类第二节 瓦楞常用箱型面积计算公式 第三节 瓦楞纸箱的尺寸设计第四节 瓦楞纸箱抗压强度及计算方法 第五节 瓦楞纸箱抗压强度的影响因素 第六节 瓦楞纸箱的质量检测第五章 报价流程第一节 原纸成本第二节 损耗成本第三节 运费成本第四节 价格构成第六章 常用单位换算公式第一章概述第一节 瓦楞纸包装的地位和作用一、瓦楞纸包装的地位二、瓦楞纸包装的作用第二节 瓦楞纸包装的历史与现状第三节 瓦楞纸箱的未来与作用一、瓦楞纸包装的地位在包装舞台上，纸包装是重头戏，而在这部大戏中，瓦楞纸包装是绝对的主角。

近20年来，我国包装工业快速发展，目前已跻身世界包装大国的行列，据统计，我国近三年包装用纸几大品种的生产量，进口量与消耗量中，箱纸板和瓦楞原纸所占比列达60%。

瓦楞原纸和箱纸板最主要的用途是用来制作瓦楞纸箱，其发展速度和消耗量正是瓦楞纸包装的需求所致。

表1-1 国内包装用纸主要产品生产量、消耗量、进口量情况 （单位：万吨）2002年2003年2004年用纸情况生产量消耗量进口量生产量消耗量进口量生产量消耗量进口量包装用纸及纸板合计20602420371.7723802747384.21278031453791.包装用纸40042931.3748050427.87470496292.白板纸46053681.48550645104.266707721083.箱板纸600725125.44680796117.188********4.瓦楞原纸600730133.48670802134.9810921114在我国，其瓦楞纸箱产值占包装工业产值近40%；在经济发达国家，这项比例在45%以上，而瓦楞纸箱产值占纸包装制品总产值的60%以上。

瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。

V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。

.UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。

二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。

3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。

4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。

三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞C型、微小瓦楞E型、超大瓦楞K型。

A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３50±2C 中瓦楞 3.5－4 38±2E 微小瓦楞 1.1－2 96±4K 超大瓦楞 6.6－７24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。

大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。

此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。

C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。

E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。

包装纸箱的内定检验标准：一．感官指标：1．刷麦须符合公司设计策划要求。

2．钉合瓦楞纸箱使用带有镀层的低碳钢遍丝，遍丝不应有锈斑、剥落、龟裂或其他使用上的缺陷。

瓦楞纸板概述第一节瓦楞纸板基础知识一、出口产品包装用瓦楞纸板（GB5034-85）1 术语1.1 瓦楞纸板由箱板纸和通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物.1.2 单瓦楞纸板由两层箱板纸（我们称为面纸和里纸）和一层瓦楞纸（我们也称芯纸）加工而成的瓦楞纸板。

1.3 双瓦楞纸板由两层箱板纸（我们称为面纸和里纸）、两层瓦楞纸（我们也称芯纸）和一层夹芯（我们也称中纸）加工而成的瓦楞纸板。

2 技术要求2.1 种类按照瓦楞纸板的物理强度，将单瓦楞纸板和双瓦楞纸板分别分为4种，见表1。

表1注：①水分是指瓦楞纸板离机后30-60min时的水分。

②表1不包括B型单瓦楞纸板和B/B型双瓦楞纸板。

③各项指标均按本标准附录A中规定的方法进行测试。

2.2 材料2.2.1 加工瓦楞纸板使用的箱板纸，必须符合表2的技术要求。

表22.2.2 加工瓦楞板使用的瓦楞原纸,必须符合表3的技术要求。

表3备注：实际测量纸张的实际厚度（挂面纸）：235g/m2 T=0.2925mm 231g/m2 T=0.3010mm 233g/m2 T=0.17mm2.2.3 加工瓦楞纸板使用淀粉粘合剂或使用具有同等粘合效果的其他粘合剂，不得使用硅酸钠。

2.3 楞型瓦楞楞型采用表4所列的3种。

表42.4.1 瓦楞纸板粘合牢固，瓦楞规整，无脏污、裂纹、折痕等有碍使用的缺点。

物理强度和水分含量必须符合表1的规定。

2.4.2 在每1m的单张瓦楞纸板上，不得有大于20mm的曲翘。

2.4.3 单瓦楞纸板的厚度，不能低于表4规定的相应瓦楞高度的上限数值，双瓦楞纸板的厚度，不能低于相应两种瓦楞高度的上限数值之和。

2.4.4 瓦楞纸板的规格尺寸要符合订货合同的规定。

纸板两端不粘合部分及不整齐部分不大于8mm。

3 验收规则3.1 瓦楞纸板应成批交货。

生产厂保证出厂的瓦楞纸板符合本标准的规定，并出具合格证。

3.2 需方按本标准进行验收。

当发现某项指标不符合本标准要求时，可对不合格的指标进行复验。

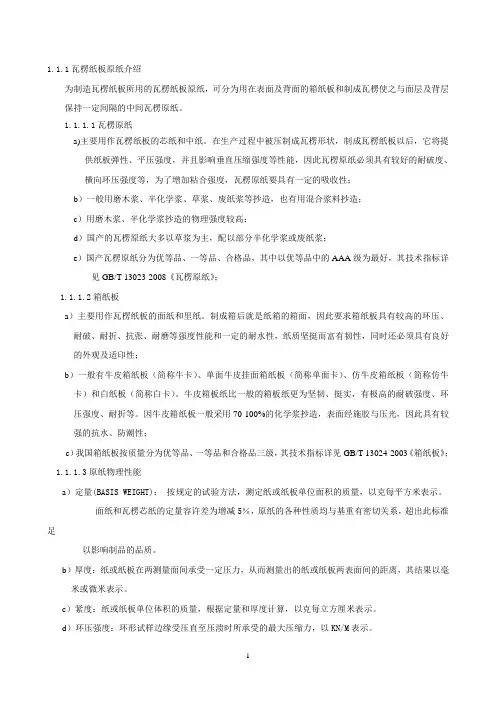

1.1.1瓦楞纸板原纸介绍为制造瓦楞纸板所用的瓦楞纸板原纸，可分为用在表面及背面的箱纸板和制成瓦楞使之与面层及背层保持一定间隔的中间瓦楞原纸。

1.1.1.1瓦楞原纸a)主要用作瓦楞纸板的芯纸和中纸。

在生产过程中被压制成瓦楞形状，制成瓦楞纸板以后，它将提供纸板弹性、平压强度，并且影响垂直压缩强度等性能，因此瓦楞原纸必须具有较好的耐破度、横向环压强度等，为了增加粘合强度，瓦楞原纸要具有一定的吸收性；b）一般用磨木浆、半化学浆、草浆、废纸浆等抄造，也有用混合浆料抄造；c）用磨木浆、半化学浆抄造的物理强度较高；d）国产的瓦楞原纸大多以草浆为主，配以部分半化学浆或废纸浆；e）国产瓦楞原纸分为优等品、一等品、合格品，其中以优等品中的AAA级为最好，其技术指标详见GB/T 13023-2008《瓦楞原纸》；1.1.1.2箱纸板a）主要用作瓦楞纸板的面纸和里纸。

制成箱后就是纸箱的箱面，因此要求箱纸板具有较高的环压、耐破、耐折、抗张、耐磨等强度性能和一定的耐水性，纸质坚挺而富有韧性，同时还必须具有良好的外观及适印性；b）一般有牛皮箱纸板（简称牛卡）、单面牛皮挂面箱纸板（简称单面卡）、仿牛皮箱纸板（简称仿牛卡）和白纸板（简称白卡）。

牛皮箱板纸比一般的箱板纸更为坚韧、挺实，有极高的耐破强度、环压强度、耐折等。

因牛皮箱纸板一般采用70-100%的化学浆抄造，表面经施胶与压光，因此具有较强的抗水、防潮性；c）我国箱纸板按质量分为优等品、一等品和合格品三级，其技术指标详见GB/T 13024-2003《箱纸板》；1.1.1.3原纸物理性能a）定量(BASIS WEIGHT)：按规定的试验方法，测定纸或纸板单位面积的质量，以克每平方米表示。

面纸和瓦楞芯纸的定量容许差为增减5％，原纸的各种性质均与基重有密切关系，超出此标准足以影响制品的品质。

b）厚度：纸或纸板在两测量面间承受一定压力，从而测量出的纸或纸板两表面间的距离，其结果以毫米或微米表示。

第一节瓦楞纸板一．瓦楞纸板的构成和种类瓦楞纸箱是采用瓦楞纸板通过粘合（或钉箱）后折叠而成。

瓦楞纸板是由面纸、里纸、芯纸和加工成波形的瓦楞纸通过粘合而成。

根据商品包装的需求，瓦楞纸板可以加工成单面、三层、五层、七层、十一层瓦楞纸板等。

1．单面瓦楞纸板单面瓦楞纸板由一张面纸和瓦楞芯纸粘合而成，一般用作商品包装的内衬保护层或制作轻便的卡格、垫板以缓冲商品在贮存和运输过程中的振动或冲撞。

2．三层瓦楞纸板三层瓦楞纸板由一张瓦楞芯纸两面各粘一张箱板纸或牛皮纸组合而成，多用于生产中包装和外包装的小型纸箱。

三层瓦楞纸板在瓦楞纸板中占有较大的比重。

玩具方面主要用于刀咭和平咭。

3．五层瓦楞纸板五层瓦楞纸板由面、里及瓦楞原纸各一张和两张瓦楞芯纸粘贴合而成。

五层纸板一般由A型楞与B型楞组合。

也可以有其他组合，如A、C型、B、C 型及B、E型。

五层纸板主要用于制造纸箱，其强度指标均高于三层纸板，广泛用于包装较重和易碎的商品。

如彩电、冰箱。

洗衣机等包装箱均采用五层纸板。

4．七层瓦楞纸板七层瓦楞纸板由里、面、二张瓦楞原纸及三张瓦楞纸芯纸粘合而成。

通常楞型组合为B、A、B型，也可用B、A、A、C、A、及B、A、C型结构。

其主要用重型商品（如摩托车等）的包装，有时利用其作一些高强特殊衬垫。

瓦楞纸板的选择应根据包装物品的情况和输运条件、贮存环境等，从瓦楞楞型及纸板层数等方面进行选择。

一些瓦楞楞型及纸箱要求规范见表3-1。

表3-1美国瓦楞纸箱规范二．瓦楞的形状、种类及特性1．瓦楞的形状及其特性瓦楞纸板的抗压强度与瓦楞的形状有直接关系。

瓦楞芯纸的剖面结构近似三角形，呈波纹状的两个波峰表面和衬纸粘合，形成连续的拱形，它具有较大的刚性和良好的承载力，富有弹性，有较高的防振性能。

瓦楞的形状一般分为U型、V型和UV型三种。

⑴ U型特点:伸张性好,富有弹性,能量吸收高,在弹性极限范围内当外力消除后仍能恢复原状。

粘结效果好，瓦楞辊磨损量少，在较大外力作用下瓦楞芯纸波峰被压坏的现象极少，大多数现象是两侧的直线被压弯。
