砂桩施工工艺及方法

砂桩施工工艺流程图简介砂桩是一种地基处理方法，常用于软土地区，可以增加地基的承载力和稳定性。

砂桩由一根钢管或塑料管和周围的砂土组成，可以根据需要设计不同长度和直径的砂桩。

砂桩施工需要按照标准化的工艺流程进行，以确保砂桩施工质量和效果。

本文将介绍砂桩施工过程中的主要工艺流程，并附上相应的工艺流程图。

工艺流程1. 地面准备在施工前，需要对施工现场进行清理和水平调整，以确保施工的稳定性。

地面应平整、坚实，并且没有杂物、碎石等。

如果有较大的坑洞或凹陷，需要填充平整。

2. 钢模制作砂桩施工需要使用钢模，钢模需要具有一定的强度和刚性，以保证浇筑时不变形。

制作钢模时需要按照设计荷载计算出钢模的长、宽、高，并确定钢模的厚度和内部结构。

制作完钢模后，进行安装调整。

3. 安装钢管在安装前，需要按照设计要求确定钢桩的长度和直径。

钢管在安装时应垂直于地面，且需要保持一定的间距以便于压实砂土。

在钢管固定后，需要加固钢管的支撑点以确保其不会倾斜或下沉。

4. 砂土压实在钢管安装完成后，需要进行砂土的压实。

压实的目的是使砂土在钢管周围形成坚实的体积。

压实时需要使用重锤，按照预定的次数和顺序进行锤击。

在每次锤击前，需要对钢管进行检查以确保其不会变形或损坏。

5. 钢管的抽拔当压实到一定深度后，需要对钢管进行抽拔。

抽拔时需要根据施工设计中的参数进行选择，必须保持稳定而不损坏钢管。

在抽拔过程中，需要进行相应的记录以便后续的砂桩计算和验收。

6. 砂桩的成型在完成钢管抽拔后，需要在钢管内部形成砂桩。

砂桩的成型需要浇筑砂土并按照一定的工艺进行压实。

在压实，并且砂土达到预定的高度后，需要进行后处理，如修整、查漏等。

7. 砂桩的检测在砂桩成型后，需要进行相应的工艺验收和质量检测。

砂桩的验收标准通常包括砂桩的承载力、桩身的强度和稳定性等方面。

如有不合格则需要进行整改、修补，直到达到标准后才能进行下一步的施工工作。

工艺流程图下面是砂桩施工过程的工艺流程图。

沉管砂石桩施工工艺一、概述沉管砂石桩施工工艺是一种常用的基础施工方法，用于在软土地质条件下建设桥梁、船闸、码头等建筑物。

本文将对沉管砂石桩施工工艺进行全面、详细、完整且深入地探讨。

二、工艺流程沉管砂石桩的施工工艺主要包括以下几个步骤：2.1 桩基准备在施工前，需要进行桩基准备工作。

首先，根据设计要求进行桩基布置和标高设置。

其次，对施工现场进行平整，确保施工区域无杂物和净空度足够。

2.2 桩基施工准备在桩基施工前，进行施工准备工作。

首先，准备所需的施工机械和工具。

其次，对施工机械进行检查和维护，确保其正常工作。

然后，根据设计要求调整施工机械参数，并进行试验施工。

2.3 沉管安装沉管安装是沉管砂石桩施工的核心环节。

首先，根据设计要求将沉管涂覆油漆或涂有防腐剂以防止腐蚀。

然后，使用起重机将沉管吊装到准确的位置。

接下来，进行下沉控制，使沉管垂直下沉至设计标高。

最后，对沉管进行固定，一般采用注浆方法固定沉管，并在固定后进行搭接。

2.4 砂石灌注沉管安装完成后，进行砂石灌注工作。

首先，将砂石运输到施工现场，并进行筛分和清洗。

然后，使用管泵将砂石从底部注入沉管。

砂石注入过程中，需要控制注入速度和压力。

最后，对注入的砂石进行振实处理，以确保桩身的稳定性。

2.5 桩身清理与顶部处理砂石注入完成后，需要对桩身进行清理和顶部处理。

首先，清理桩身表面的杂物和碎石。

然后，对桩身进行顶部修整和加固，确保桩顶平整并能够承受上部结构的荷载。

三、注意事项在沉管砂石桩施工中，需要注意以下几个事项：3.1 地质勘察在进行沉管砂石桩施工前，需要进行详细的地质勘察，了解地层条件以及可能存在的隐患。

根据地质勘察结果，合理选择施工工艺和材料。

3.2 施工机械和设备施工机械和设备的选择和使用对施工工艺的影响很大。

需要根据工程要求选择合适的机械和设备，并对其进行检查、维护和调整。

3.3 施工质量控制沉管砂石桩的施工质量直接影响到工程的稳定性和安全性。

砂桩施工方案一、引言砂桩是一种常见的地基处理方式，通常用于增加土壤的承载能力或稳定土体。

本文将介绍砂桩施工的方案和步骤。

二、施工准备在进行砂桩施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：- 测量和标记砂桩位置 - 确定施工设备和工具 - 准备所需的材料，如砂子、水泥等 - 制定施工计划和安全措施三、施工步骤1. 打桩1.使用挖掘机或打桩机在事先测量好的位置打桩，确保桩的深度和直径符合设计要求。

2.根据需要，在桩的周围挖坑或设置导轨，以确保桩的位置准确无误。

2. 砂浆灌注1.在桩孔内倒入预先调配好的砂浆，确保砂浆充实桩孔并顺利流出桩口。

2.砂浆灌注过程中要保持桩身竖直，防止砂浆外溢或堵塞桩孔。

3. 确认桩顶标高在砂浆凝固之前，使用水平仪等工具确认桩顶的标高，必要时进行调整以确保符合设计要求。

4. 确定桩的最终状态根据砂桩设计要求，确认桩的最终状态，可能需要进行后续处理或加固。

四、施工质量检查在施工完成后，需要进行必要的质量检查，包括但不限于以下几个方面： - 检查砂桩的竖直度和平整度 - 检查桩顶标高是否符合要求 - 检查桩身是否存在空洞或裂缝五、施工注意事项在进行砂桩施工时，需要注意以下几个方面： - 严格按照设计要求和施工步骤操作 - 确保施工现场安全，遵守相关规定和标准 - 随时进行施工质量检查，并及时处理问题六、总结砂桩施工是一项重要的土木工程技术，在工程施工中应用广泛。

通过本文所述的施工方案和步骤，可以提高砂桩施工的效率和质量，确保工程的顺利进行和安全完成。

以上是砂桩施工方案的介绍，希望对相关领域的专业工作者有所帮助。

砂桩的施工方案一、施工准备在施工前，必须完成以下准备工作：1.1 组织技术交底会议，确保所有参与施工人员明确施工任务、技术要求及安全规定。

1.2 完成施工图纸的会审，确保图纸与现场实际情况相符，并做好技术资料的准备。

1.3 准备施工所需的机械设备，包括砂桩机、挖掘机、装载机等，并检查其完好性和可靠性。

1.4 完成施工现场的水电设施安装，确保施工期间水电供应稳定。

二、材料选择与检测2.1 选择符合要求的砂料，确保砂料的质量、粒径和含泥量等指标满足设计要求。

2.2 对砂料进行抽样检测，确保砂料的各项性能指标符合规范。

2.3 准备充足的砂料，以满足施工进度的需要。

三、场地准备与布置3.1 清理施工现场，确保施工场地平整、干净。

3.2 完成排水设施的设置，确保施工期间排水畅通。

3.3 根据施工图纸和现场实际情况，合理布置施工机械和材料堆放区。

四、砂桩设计参数根据工程要求和地质条件，确定砂桩的直径、间距、长度等设计参数，确保砂桩能够满足工程的承载力和变形要求。

五、砂桩施工工艺5.1 确定砂桩的施工顺序，合理安排施工进度。

5.2 采用合适的施工方法，如振动沉管法、静压法等，确保砂桩的质量和施工效率。

5.3 在施工过程中，严格控制砂桩的垂直度和直径，确保砂桩的施工质量。

六、质量检测与控制6.1 对砂桩施工过程中的各项技术指标进行实时监测，确保施工质量符合要求。

6.2 对完成的砂桩进行抽样检测，包括承载力、变形等指标，确保砂桩的质量满足设计要求。

6.3 对施工过程中出现的问题及时进行分析和处理，确保施工质量得到有效控制。

七、安全施工措施7.1 制定安全施工方案，明确安全责任人和安全措施。

7.2 对施工人员进行安全教育和培训，提高安全意识。

7.3 设置明显的安全警示标志，确保施工现场的安全。

7.4 定期对施工现场进行安全检查，及时发现和处理安全隐患。

八、施工完成与验收8.1 在砂桩施工完成后，对施工现场进行清理和整理，确保场地整洁。

砂桩施工方案【完整版】砂桩施工方案是指在建筑施工中使用砂桩作为地基加固和承重的一种施工形式。

下面是一个完整的砂桩施工方案：一、前期准备工作1.勘测和设计：根据工程要求，进行地基勘测和设计，确定砂桩的布置方案和桩径、桩长等参数。

2.材料检查：对砂桩施工所使用的各类材料进行检查和验收，确保其质量合格。

3.施工准备：准备好所需的施工机械和工具，并做好安全措施。

二、施工工艺流程1.现场平整：清理施工现场，确保施工场地的平整。

2.钻孔：根据设计要求，使用钻机在地面上钻孔，钻到预定的桩底深度。

3.清洗孔底：使用水泵将孔底的泥浆抽干，并清洗孔底，确保无杂质。

4.灌注砂浆：在孔内向桩底依次灌注砂浆，直到孔内充实。

5.插入钢筋：在桩身内插入规定数量和规格的钢筋。

6.灌注砂浆：继续向孔内灌注砂浆，直到桩顶。

7.抹平桩顶：用净水冲洗砂浆桩顶，并使其平整。

8.测量：对施工的砂桩进行测量，确保其位置和高程符合要求。

三、质量验收1.外观质量检查：对砂桩的外观质量进行检查，确认无裂缝、疏松等缺陷。

2.抗压强度检测：对砂桩进行抗压强度测试，确保其符合设计要求。

3.成桩质量检查：对砂桩的桩身和桩底是否充实、抗压强度是否合格进行检查。

四、技术总结对施工中的各项工序进行总结和归纳，总结经验和教训，为以后的施工提供参考。

以上是一个完整的砂桩施工方案，具体的施工操作和安全要求还需根据具体的工程需求和施工现场情况进行调整和补充。

施工过程中要严格按照设计要求和相关标准进行操作，确保砂桩施工质量和施工安全。

砂石桩施工方案1. 引言砂石桩是一种常用的基础工程施工技术，适用于软弱土层或含水层较多的工程地块。

本文将介绍砂石桩施工方案，包括施工前的准备工作、砂石桩施工过程、施工后的检验与验收等内容。

2. 施工前的准备工作2.1 地质勘察与设计在进行砂石桩施工前，需要进行详细的地质勘察，并根据勘察结果进行桩基设计。

地质勘察的目的是了解工程地块的地质情况、土层分布、含水情况等，为桩基设计提供依据。

2.2 施工方案制定根据地质勘察和设计要求，制定砂石桩施工方案。

方案应包括施工方法、材料选用、施工步骤等内容，并应符合相关标准和规范要求。

2.3 施工机械与设备准备根据施工方案的要求，准备适当的施工机械与设备。

常见的施工机械包括振动锤、振动钻、混凝土搅拌机等。

2.4 施工人员培训与安全措施施工人员应接受相应的培训，熟悉施工方案和操作规程，并了解相关安全措施。

安全措施包括安全帽、防护服、防滑鞋等个人防护装备的配置，以及施工现场的安全警示标识等。

3. 砂石桩施工过程3.1 地面准备进行砂石桩施工前，需要对地面进行准备工作。

清理施工区域，清除杂物和障碍物，并确保施工区域的平整度。

3.2 端桩操作在施工桩点上，通过挖掘机或人工开挖打孔，准备好桩基孔洞。

振动锤或振动钻进入孔洞，在桩钢筋的辅助作用下，将砂石料振入孔洞中。

通过振动的作用，使砂石料填实，并产生摩擦力，提高桩的承载力。

3.3 浇筑混凝土在桩孔填满砂石料后，进行浇筑混凝土。

混凝土的配比应符合设计要求，并确保浇筑过程中的坍落度和浇筑质量。

3.4 摊铺砂石料在混凝土浇筑完成后，即可进行砂石料的摊铺。

砂石料用于增加桩的稳定性，提高桩的承载能力。

4. 施工后的检验与验收4.1 施工质量检验完成砂石桩施工后，应进行施工质量检验。

检验内容包括桩的承载能力、桩的垂直度、混凝土的坍落度、砂石料的配合比等。

4.2 验收标准砂石桩的验收标准主要包括施工质量合格、桩的承载能力满足设计要求、桩的垂直度符合规范要求等。

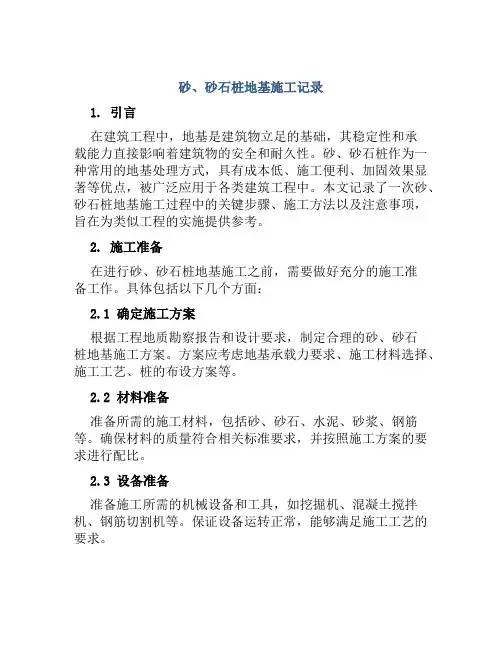

砂、砂石桩地基施工记录1. 引言在建筑工程中，地基是建筑物立足的基础，其稳定性和承载能力直接影响着建筑物的安全和耐久性。

砂、砂石桩作为一种常用的地基处理方式，具有成本低、施工便利、加固效果显著等优点，被广泛应用于各类建筑工程中。

本文记录了一次砂、砂石桩地基施工过程中的关键步骤、施工方法以及注意事项，旨在为类似工程的实施提供参考。

2. 施工准备在进行砂、砂石桩地基施工之前，需要做好充分的施工准备工作。

具体包括以下几个方面：2.1 确定施工方案根据工程地质勘察报告和设计要求，制定合理的砂、砂石桩地基施工方案。

方案应考虑地基承载力要求、施工材料选择、施工工艺、桩的布设方案等。

2.2 材料准备准备所需的施工材料，包括砂、砂石、水泥、砂浆、钢筋等。

确保材料的质量符合相关标准要求，并按照施工方案的要求进行配比。

2.3 设备准备准备施工所需的机械设备和工具，如挖掘机、混凝土搅拌机、钢筋切割机等。

保证设备运转正常，能够满足施工工艺的要求。

3. 施工步骤3.1 确定桩位并标示根据设计要求，在施工现场确定桩位并进行标示，以便后续的施工操作。

3.2 挖掘桩孔使用挖掘机或人工开挖，按照设计要求逐个挖掘桩孔。

桩孔的直径和深度应符合设计要求，并保持垂直度。

3.3 清理桩孔在挖掘完桩孔后，及时清理孔底的杂物和泥水，保持桩孔内干燥和清洁。

3.4 填充砂、砂石将预先准备好的砂、砂石按设计要求倒入桩孔中，用捣棒或振动器进行压实，确保填充均匀且密实。

3.5 浇筑砂浆在填充砂、砂石后，浇筑适量的砂浆，以加强桩身的连接和稳定性。

砂浆的配制要满足施工方案的要求，并确保浇筑均匀。

3.6 安装钢筋根据设计要求，在桩孔中安装预埋的钢筋，并注意保持钢筋的准确布置和正确的连接方式。

3.7 浇筑混凝土待桩孔中的砂浆养护良好后，进行混凝土浇筑。

浇筑过程中要注意充分振捣，确保混凝土密实并排除空隙。

3.8 桩顶处理根据设计要求，对桩顶进行修整和处理。

常见的处理方式有切平、磨光等，以保证桩顶与上部结构的连接牢固。

砂桩地基施工技术与措施本文主要阐述了砂桩地基施工技术的材料和机具设备、作业条件、施工操作工艺、成品保护措施和施工注意事项等技术问题。

标签砂桩地基；施工；技术；措施砂桩是在地基土中打入桩管，在边拔管边灌入砂子，在地基中形成密实砂柱体。

用以挤密周围的软弱或松散土层，并与其共同组成复合地基。

以提高地基强度和减少地基变形。

特点是使用常规机械，操作工艺简单，场地干净，能节省水泥、钢材等材料，可就地取材，加速进度，降低工程费用。

适用挤密松散砂土、素填土和杂填土等地基。

对建在饱和私性土地基上主要不以变形控制的工程，也可采用砂桩作置换处理。

1 材料和机具设备砂：用中砂或粗砂，含泥量不大于3 % ，有机质含量要小于5%。

垫层材料：砂或砂砾石（碎石），要求级配良好，不含植物残体、垃圾等杂物。

机械设备：振动（或锤击）沉管打桩机（或汽锤、落锤、柴油打桩机）、履带（或式起重机、机动翻斗车等。

主要工具：桩管（带活瓣桩尖）、装砂的料斗、铁锹、手推车等。

2 作业条件2.1 建筑场地地面上所有障碍物和地下管线、电缆、旧基础等均已全部拆除或搬迁。

2.2 施工场地已进行平整，对影响机械运行的软弱场地已进行处理，周围已做好有效的排水措施。

2.3 材料已按計划进场，并经验收符合要求。

2.4 所用机械设备和工具已进场，并经调试运转正常。

2.5 已进行成孔、夯填工艺和挤密效果试验，确定有关施工工艺参数（填砂量、提升速度、挤密次数和时间、电机工作电流等），并对试桩进行了测试，承载力和挤密效果符合设计要求。

2.6 已按施工组织设计要求，对现场施工人员进行了技术、安全和文明施工的交底。

3 施工操作工艺3.1 工艺流程振动成桩法工艺流程图：锤击成桩法工艺流程图：3.2 施工操作要点与措施3.2.1 打砂桩地基表面会产生松动或隆起，砂桩施工标高应比基础底面高1—2m，以便在开挖基坑时消除表层松土。

如基坑底仍不够密实，可再辅以人工夯实或机械碾压。

3.2.2 砂桩的施工顺序，对砂土地基宜从外围或两侧向中间进行；对豁性土地基宜从中间向外围或隔排施工；以挤密为主的砂桩同一排应间隔进行；在既有建（构）筑物邻近施工时，应背离建（构）筑物方向进行。

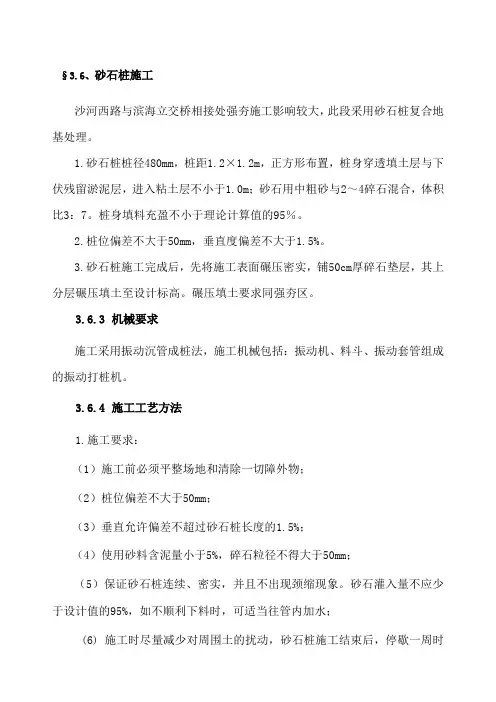

§3.6、砂石桩施工沙河西路与滨海立交桥相接处强夯施工影响较大，此段采用砂石桩复合地基处理。

1.砂石桩桩径480mm，桩距1.2×1.2m，正方形布置，桩身穿透填土层与下伏残留淤泥层，进入粘土层不小于1.0m；砂石用中粗砂与2～4碎石混合，体积比3：7。

桩身填料充盈不小于理论计算值的95％。

2.桩位偏差不大于50mm，垂直度偏差不大于1.5%。

3.砂石桩施工完成后，先将施工表面碾压密实，铺50cm厚碎石垫层，其上分层碾压填土至设计标高。

碾压填土要求同强夯区。

3.6.3机械要求施工采用振动沉管成桩法，施工机械包括：振动机、料斗、振动套管组成的振动打桩机。

3.6.4施工工艺方法1.施工要求：（1）施工前必须平整场地和清除一切障外物；（2）桩位偏差不大于50mm；（3）垂直允许偏差不超过砂石桩长度的1.5%；（4）使用砂料含泥量小于5%，碎石粒径不得大于50mm；（5）保证砂石桩连续、密实，并且不出现颈缩现象。

砂石灌入量不应少于设计值的95%，如不顺利下料时，可适当往管内加水；(6) 施工时尽量减少对周围土的扰动，砂石桩施工结束后，停歇一周时间以后加载，减少由于振动对土的渗透性的不利影响。

2.具体工艺方法（1）现地面开挖整平至2.0m标高，平整场地和清除一切障外物。

（2）测放桩点，桩机就位，桩位偏差不大于20mm。

（3）砂石桩的施工顺序，应从外围或两侧向中间进行。

（4）本工程砂石桩成桩工艺采用振动成桩法。

振动成桩法系采用振动沉桩机将带活瓣桩尖的砂石桩同直径的钢管沉下，往桩管内灌砂石后，边振动边缓慢拔出钢管；或在振动拔管过程中，每拔0.5m高而停拔振动20～30S。

振动力以30～70KN为宜，不应太大，以防过分扰动土体。

拔管速度应控制在1.0～1.5m/min范围内。

（5）施工前，应进行成桩挤密试验，桩数宜为7～9根。

振动法应根据沉管和挤密情况，以确定砂石量、提升高度和速度、挤压次数和时间、电机工作电流等，作为控制质量的标准，以保证挤密均匀和桩身的连续性。

第一章软弱地基砂石桩处理的施工方案及施工工艺一、施工方案本标段软基处理K342+090～K342+500段软土局部埋深较深〔＞3m〕，采用砂石桩挤密加固。

一般软土地基，整平地面后，先铺砂砾垫层，然后进行成桩。

浸水路基，先挖除0.3～1.0m表层浮泥，再填透水性材料至常水位以上50cm，然后铺设碎石垫层。

砂砾垫层中间铺设双向型土工格栅。

砂石桩按三角形布置，间距，桩体穿过软弱土层。

处理范围大于基地宽度，设置于排水沟外侧，并在基底外缘扩大一排设置。

施工采用振动沉管方法，施工顺序从中间向外围或隔排施工；在既有路基旁施工时，从距已处理的既有地基处向背离路基方向进行。

设计桩径为0.5m,，桩长为4～14m。

其中K342+090～K342+130段桩长由6m渐变至14m，K342+130～K342+250段桩长为14m，K342+250～K342+500段桩长由14m渐变至4m。

具体桩位布置见下列图路堤地段砂石桩桩基处理桩位平面布置图。

砂石桩桩位平面示意图二、施工组织结构及人员设备安排根据我工程部的管理划分，砂石桩由路基一队二工班施工，由工程副经理王百胜负责全面管理，施工技术人员为杜欢乐，质检人员为史志生，试验人员为段修文，具体成立组织结构如下列图砂石桩试验段施工组织图。

根据工程实际情况，方案采用振动成孔法施工，在施工过程中采用重复拔管法施工。

机械采用能有效挤压孔内石料的活瓣式桩尖结构。

砂石桩施工组织结构图三、主要机械设备 主要机械设备如下表：机械设备表技术工程师杜欢乐质检部长 徐进 工程部长 魏东方试验工程师段修文现场平安员 秦启飞现场主管 王百胜工程总工程师吴世波测量工程师 武洪恩路基一队二工班质检工程师 史志生四、施工前准备1、根据实际编制实施性施工方案，编制中力求考虑周到，措施得力，便于操作，并上报监理工程师批复。

2、撤除障碍物，平整场地，选取施工设备，进行砂桩施工。

3、根据设计文件要求，布设桩位，桩间距及安排桩的分布形式。
