人教版九年级物理分节练习及答案17-2《欧姆定律》

17.2 欧姆定律一、欧姆定律1．欧姆定律的内容是：导体中的电流，跟导体两端的电压成比，跟导体的电阻成比。

公式为，式中I的单位是，U的单位是，R的单位是。

【答案】对于某导体来说，通过它的电流跟与它两端的电压成正比，这就是欧姆定律。

I=U/R，安培，伏特、欧姆。

【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式为I=U/R。

电流单位安培，电压单位伏特，电阻单位欧姆。

2．对于欧姆定律公式I= U/R的理解，以下说法中错误的是（）A．导体中的电流与导体的电阻及其两端的电压有关B．对某一导体来说，导体中的电流与其两端电压成正比C．在电压相同的条件下，不同导体中的电流与导体的电阻成反比D．由I=U/R可推出R=U/I，说明R与U成正比，与I成反比【答案】D【解析】A．导体中的电流与导体的电阻及其两端的电压有关，根据I=U/R可知，A正确；B．对某导体来说，电阻不变，根据I=U/R可知，导体中的电流与其两端电压成正比，B正确；C．在电压相同时，根据I=U/R可知，不同导体中的电流与导体的电阻成反比，C正确；D．电阻是导体本身的一种性质，大小只由导体本身的因素决定，而与其两端的电压与通过导体的电流大小无关，由I=U/R可推出R=U/I，说明同一导体，U/I是一个定值，所以D错误。

所以选D。

3．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。

【答案】变小，变大。

【详解】滑动变阻器与定值电阻串联，滑动变阻器接入的是左边部分，故滑片左移时，滑动变阻器阻值变小，电路总电阻变小，根据I=U/R 可知，电流变大，由欧姆定律可知定值电阻两端电压变大，即电压表示数变大。

4．如图所示电路，当开关S 、S 1均闭合时，电压表的读数是12V ，开关S 1断开时，电压表的读数是4V 。

如果电源电压不变，则电源电压为 _________V ，开关S 1断开后，电阻R 2两端的电压为 _________V 。

17.2欧姆定律同步练习一、单选题1．根据欧姆定律UIR=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大2．从欧姆定律可以导出URI=。

对导体电阻的理解，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．电阻由导体本身性质决定，与电流、电压无关3．下列图像能反映通过定值电阻的电流随两端电压变化规律的是（）A．B．C．D．4．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2Ω B．2.5Ω C．10Ω D．7.5Ω5．当某导体两端的电压为10V时，通过导体的电流为0.5A。

如果导体两端电压为0V，那么导体的电阻为（）A．0Ω B．20Ω C．5Ω D．0.05Ω6．如图所示，定值电阻R1=50Ω，R2=10Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1 D．U1∶U2=2∶17．甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。

在不同电压下，多次测量 图像。

从中获得的信息正确的是（）电流值，描绘了U IA．甲电阻大于乙电阻B．乙电阻较细C．当甲、乙电阻没有接入电路中时，电阻均为0D．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流8．如图所示电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后电流表A1的示数为0.6A，电流表A的示数为0.9A，则R2的阻值为（）A．30Ω B．20Ω C．10Ω D．5Ω9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

简单1、下面公式表示欧姆定律的是（）A．svt=B．mVρ=C．FpS=D．UIR=【分析】根据欧姆定律的内容和欧姆定律的表达式进行解答．【解答】欧姆定律是指：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比；其表达式为UIR=，故D选项正确；而svt=是速度公式，mvρ=是密度公式，FpS=是压强公式；故ABC选项不正确．故选D．2、根据欧姆定律公式UIR=，可变形得到URI=．对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关【分析】（1）导体电阻的影响因素：导体的长度、横截面积、材料．（2）URI=只是计算电阻的一种方法，电阻与电压、电流都无关．【解答】导体电阻的影响因素：导体的长度、横截面积、材料．当电压和电流变化时，导体的长度、横截面积、材料都没变，电阻不变．U RI =只是计算电阻的一种方法，电阻与电压、电流都无关．故选D．3、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（）A．电流表示数不变，电压表示数不变B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电流表示数变大，电压表示数变小【分析】根据电路图可知，电阻与滑动变阻器串联，电压表测量电阻两端的电压，电流表测量总电流，滑动变阻器的滑片P向左移动过程中，电路电阻减小，根据欧姆定律可知电路电流和电阻两端电压的变化．【解答】滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，根据公式UIR=可知，电路电流变大，也就是电流表示数变大，电阻的阻值不变，根据公式U＝IR可知，两端的电压变大，也就是说电压表示数变大．故选C．4、某导体两端电压为6V，通过的电流为0.6A，那么该导体的电阻值为_________Ω．该导体的两端不加电压时，其电阻值为_________Ω．（不计温度对阻值影响）【分析】（1）已知电阻两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，与两端的电压和通过的电流无关．【解答】（1）导体的电阻：61006.U VRI A===Ω；（2）因电阻与两端的电压和通过的电流无关，所以当该导体的两端不加电压时，导体的电阻仍为10Ω．故答案为：10；10．5、如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为_________V．【分析】当开关都闭合时，为基本电路，电压表示数等于电源电压；当S1闭合、S2断开时，电压表并联在R1两端，先根据串联电路总电阻等于各分电阻之和求出总电阻，然后利用欧姆定律以及串联电路处处电流相等求出电路中的电流，最后根据U＝IR求出R1两端的电压，即电压表的示数．【解答】开关都闭合时，为R1的基本电路，故电源电压为6V；当S1闭合、S2断开时，两个电阻串联，此时电路的总电阻：R＝R1＋R2＝10Ω＋20Ω＝30Ω，则电路中的电流：60.230RVI AU===Ω，即电压表的示数：U 1＝IR 1＝0.2A ×10Ω＝2V ．故答案为 2．6、如图所示，并联的红、绿、白三盏电灯，它们两端的电压都是220伏，电阻分别是3230欧、1210欧、484欧．求通过各盏灯的电流．【分析】由电路图可知，红、绿、白三盏电灯并联，根据并联电路的电压特点和欧姆定律求出通过各盏灯的电流．【解答】由电路图可知，红、绿、白三盏电灯并联，因并联电路中各支路两端的电压相等，所以，通过各盏灯的电流分别为：1122032300068.I A U V R ==≈Ω，2222001821210.U V I A R ==≈Ω，332200455484.U V I A R ==≈Ω． 答：通过红、绿、白三盏电灯的电流依次为0.068A 、0.182A 、0.455A ．7、如图所示，电源电压为6V 不变，R 1＝10Ω、R 2＝20Ω，求：（1）当开关S 断开时，电路中的总电阻和R 2两端的电压；（2）当开关S 闭合时，电流表示数．【分析】（1）开关S 断开时，R 1、R 2串联，根据串联电路电阻特点求出总电阻；结合串联电路中电流规律计算R 2两端电压；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值．【解答】（1）开关S 断开时，R 1、R 2串联，电路中的总电阻：12102030R R R =+=Ω+Ω=Ω；由于串联电路中电流处处相等，所以R 2中电流262003.U V I I R A ====Ω；R2两端电压：222200.24U R I A V ==Ω⨯=；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值：161006.A V I U I Ω===． 答：（1）当开关S 断开时，电路中的总电阻为30ΩΩ、R 2两端的电压为4V ；（2）当开关S 闭合时，电流表示数为0.6A ．8、一个定值电阻两端的电压是3V 时，通过它的电流是0.5A ，如果电压是5V 时，能否用量程为0.6A 的电流表测量这个定值电阻中的电流？计算说明．（可尝试用多种方法）【分析】（1）先根据欧姆定律求出定值电阻的阻值，再根据欧姆定律求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流；（2）根据欧姆定律分别表示出两种情况下的电流，利用电阻不变得出等式即可求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流．【解答】电阻是导体本身的一种性质，与两端的电压和通过的电流无关．方法一、根据欧姆定律可得，定值电阻的电阻：3605.U V R I A===Ω， 当电压是5V 时，通过定值电阻的电流： 5083066..U V I A A R ''==≈Ω＞， 所以不能；方法二、∵定值电阻的阻值不变，∴根据欧姆定律可得：U I U I R '=='，即3505.V V A I ='， 解得：I ′≈0.83A ＞0.6A ，所以不能．答：不能用量程为0.6A 的电流表测量这个定值电阻中的电流．9、如图所示电路中，已知电流表的量程为0～0.6A ，电压表的量程为0～3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在保证电流表、电压表不被烧坏的情况下，滑动变阻器连入电路中的阻值范围是多少？【分析】分析清楚电路结构，然后应用串联电路特点与欧姆定律求出滑动变阻器接入电路的阻值范围．【解答】由电路图可知，电阻R 1和滑动变阻器R 2串联，电压表测R 1两端的电压，电流表测电路中电流；因为电压表使用的量程是3V ，电压表示数最大时，电路电流：1130.310U V I A R ===Ω最大， 电流表量程为0～0.6A ，则电路最大电流为0.3A ，此时滑动变阻器接入电路的阻值：21631003.U U V V R I A--===Ω最小最大滑动变阻器接入电路的阻值范围是：10Ω～50Ω；答：滑动变阻器连入电路中的阻值范围是10Ω～50Ω．10、最先研究电流与电压、电阻并得出三者之间关系的科学家是（ ）A ．欧姆B ．伽利略C ．牛顿D ．奥斯特【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．【解答】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆． 故选A ．11、如图所示的电路中，闭合开关，灯泡L 不发光，电流表无示数，电压表有示数．若电路中只有一处故障，则可能是（ ）A ．灯泡L 短路B ．灯泡L 断路C ．电阻R 短路D ．电阻R 断路【分析】闭合开关，灯泡不亮，故障有二：断路或短路．电流表无示数，说明灯泡不可能短路．【解答】A 、如果灯泡短路，电路电阻较小，电流较大，电流表示数较大．此选项不符合题意；B、如果灯泡断路，电流表断路无示数，电压表串联在电路中，示数为电源电压．此选项符合题意；C、如果滑动变阻器短路，灯泡是通路会发光，电流表示数较大．此选项不符合题意；D、如果滑动变阻器断路，整个电路断路，灯泡不亮，电流表、电压表都无示数．此选项不符合题意．故选B．12、如图所示的电路中，电源电压恒定，当开关S闭合时（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小【分析】开关断开时，为基本电路，电压测量电源电压，电流表测量电路中的电流；开关闭合后，为并联电路，电压表测量并联电路两端的电压，电流表测量干路电流；根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数变化．【解答】开关断开时，电压表测量的是电源电压，电流表测量R2中的电流；闭合开关后，电压表仍然测量电源电压，电流表测量干路电流，故电压表示数不变，电流表示数变大．故选C．13、如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的滑片，则（）A．电流表A1示数减小，电流表A2和电压表V示数增加B．电流表A1和A2示数都减小，电压表V示数增加C ．电流表A 1、A 2和电压表V 示数都减小D ．电流表A 1、A 2和电压表V 示数都增加 【分析】根据电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；根据滑片移动的方向确定电路电阻的变化，然后根据欧姆定律判断干路电流的变化，再根据U ＝IR 判断电压表示数的变化，最后根据欧姆定律可知电流表A 2示数的变化．【解答】由电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；当滑动变阻器的滑片P 向右移动时，接入电路的电阻变小，电路的总电阻变小，根据U I R=可知，干路电流变大，即电流表A 1的示数变大； 由于并联电路部分的电阻不变，根据U ＝IR 可知，并联电路两端电压变大，即电压表示数变大；由于R 1的阻值不变，由U I R=可知，通过R 1的电流变大，即电流表A 2的示数变大；综合上述分析可得，电流表A 1、A 2和电压表V 示数都变大．故选D ．14、如图所示，电源电压不变．闭合S 1后，再闭合S 2，电流表的示数________，电压表的示数________．（选填“变大”、“变小”或“不变”）【分析】当开关S 1闭合S 2断开时，电阻R 1与R 2串联，电压表测R 2两端电压；当S 2也闭合后，R 1被短路，电路中只有R 2．【解答】当开关S 1闭合S 2断开时，电流表示数12U I R R =+，电压表示数U 2． 当S 2也闭合后，R 1被短路，故电压表测R 2两端电压，也等于电源两端电压，故电压表示数变大；电流表2U I R '=，故I ′＞I ，即电流表示数变大． 故答案：变大；变大．15、在如图所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障．闭合电键S 后：①若各电表示数出现________现象，说明电阻R 2断路；②若各电表示数出现________现象，说明电阻R1和R2都断路．【分析】首先分析电路连接和各电表的测量情况，然后根据开关的断开、闭合分析各电表的可能变化判断故障原因．【解答】根据电路图可知，电阻R1、R2并联，电压表测量并联电路两端电压，电流表A1测量R1支路中的电流，电流表A2测量干路电流；①如果电阻R2断路，则电路为R1的基本电路，电压表测量R1两端电压，也测量电源电压，即电压表示数等于6V，电流表A1和电流表A2都测量电路电流，因此电流表A1和A2示数都不为零，且相等；②如果电阻R1和R2都断路，则电路中没有电流，电流表A1和电流表A2的示数都为零，电压表的正负接线柱与电源两极相连，故电压表示数等于电源电压，即6V．故答案为：①电压表示数为6V，电流表A1和A2示数都不为零，且相等；②电压表示数为6V，电流表A1和A2示数都为零．简单1、由欧姆定律UIR=变形可得URI=．下列说法正确的是（）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关【分析】（1）导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；（2）电压是产生电流的原因，先有电压后有电流．【解答】（1）电阻是导体本身的一种性质，与两端的电压和通过的电流无关，URI=是计算导体电阻大小的一种方法，故AB不正确，D正确；（2）电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C 不正确．故选D．2、将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A ．则此时的电源电压和该电阻的阻值分别为（ ）A ．2V 15ΩB ．3V 10ΩC ．2V 10ΩD ．3V 5Ω 【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）导体的电阻是本身的一种性质，与两端的电压和通过的电流无关，再根据欧姆定律求出通过它的电流为0.2A 时电源的电压．【解答】（1）根据欧姆定律可得，导体的电阻：U 3V R 10I 0.3A===Ω； （2）∵导体的电阻与两端的电压和通过的电流无关，∴当通过它的电流为0.2A 时，导体的电阻不变，此时电源的电压：U ′＝I ′R ＝0.2A ×10Ω＝2V ．故选C ．3、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示，由图中信息可知（ ）A ．A 导体的电阻为10ΩB ．A 导体的电阻大于B 导体的电阻C ．A 导体两端电压为3V 时，通过A 导体的电流为0.6AD ．B 导体两端电压为0V 时，B 导体的电阻也为0Ω【分析】先分别分析图象，根据欧姆定律求出R A 、R B ；再观察A 导体两端电压为3V 时的电流；最后从导体的电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关来考虑即可．【解答】由图可知：当A B 两端电压为3V 时，通过A B 中的电流分别是0.6A 和0.3A ，则A B A B U 3V U 3V R 5R 10I 0.6A I 0.3A===Ω===Ω，；故AB 选项错误，C 选项正确； 因导体的电阻是导体本身的一种性质，与电压和电流无关，故D 选项错误． 故选C ．4、导体两端的电压为3V 时，通过导体的电流是0.3A ，如果加在导体两端的电压变为0V 时，那么该导体的电阻是（ ）A ．0.9ΩB ．10ΩC ．0ΩD ．0.01Ω 【分析】导体的电阻是本身的一种属性，它跟导体的长度、横截面积和材料有关，与导体的电流和两端电压无关，结合欧姆定律可以求解电阻的大小．【解答】已知导体两端的电压是3V 时，通过它的电流是0.3A ，导体的电阻为：U 3V R 10I 0.3A===Ω； 电阻与导体的两端电压无关，所以当它两端电压为0时，该导体的电阻仍为10Ω．故选B ．5、如图所示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端．已知R 1＝lO Ω，R 2＝20Ω，电压表示数为2.5V ，则AB 两端电压U ＝______V ．【分析】两电阻串联，电压表测R 1两端的电压，根据串联电路中的电流特点和欧姆定律求出电路中的电流，再根据电阻的串联和欧姆定律求出电源的电压．【解答】两电阻串联，电压表测R 1两端的电压，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：111U 2.5V I I 0.25A R 10====Ω， ∵串联电路中总电阻等于各分电阻之和，∴AB 两端电压U ＝I （R 1＋R 2）＝0.25A ×（lO Ω＋20Ω）＝7.5V ．故答案为：7.5．6、如图所示的电路中，电源电压保持不变，电阻R 2＝20Ω．闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：（1）电源电压；（2）电阻R 1中的电流；（3）电阻R 1的阻值．【分析】由电路图知：两电阻并联，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；（1）由欧姆定律求出电源电压，（2）由并联电路特点求出流过电阻R 1的电流；（3）由欧姆定律求出电阻R 1的阻值．【解答】（1）电源电压U ＝I 2R 2＝I A 2R 2＝0.3A ×20Ω＝6V ；答：电源电压是6V ．（2）通过电阻R 1的电流I 1＝I A 1－I A 2＝0.5A －0.3A ＝0.2A ；答：通过电阻R 1的电流是0.2A ．（3）电阻R 1的阻值11U 6V R 30I 0.2A===Ω； 答：电阻R 1的阻值是30Ω．难题1、从欧姆定律可以导出公式U R I=．对电阻的理解．你认为正确的是（ ） A ．当电压增大时，电阻也增大B ．当电流增大时，电阻减小C ．当电压为零时，电阻也为零D ．电阻由导体本身性质决定，与电流、电压无关【分析】导体的电阻是由电阻自身决定的，与导体的材料，长度，横截面积有关，而与外部的电流、电压大小无关．【解答】导体的电阻与导体的材料，长度，横截面积有关，并不随电流、电压的改变而改变．所以A ，B ，C 错误，D 正确．故选D ．2、如图所示，R 1＝5Ω，R 2＝10Ω，闭合开关，电流表示数为0.2A ，下列计算结果正确的是（ ）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．3、如图所示，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．4、根据如图所示U－I关系图象，我们可以判定甲的电阻_______乙的电阻．当电压为0时，甲的电阻_______乙的电阻．（选填“大于”，“小于”，“等于”）【分析】（1）当电压一定时，导体中的电流与导体的电阻成反比，给出一定的电压，通过电流的大小关系判断两电阻的阻值大小关系．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关．【解答】（1）在图中任找一条与纵坐标垂直的直线，观察与甲、乙相交点的横坐标即为对应的电流值，从图象中看出两点甲、乙两端的电压相同时，I甲＜I乙，根据URI可得：R甲＞R乙．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关，所以当电阻两端电压为0时，R甲＞R乙．故答案为：大于；大于．5、如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_______Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_______点（选填“A”、“B”、“C”、“D”或“E”）．【分析】（1）根据滑片在a 、b 两点时电路的连接情况，由电源电压保持不变的特点，利用欧姆定律列出关于电压的等式，即可求出R 1的阻值；（2）由图可知滑动变阻器R 2两端的电压和通过的电流值，根据欧姆定律求出R 2，则当滑动变阻器的滑片P 在中点时，连入电路的阻值为12R 2，如何根据串联电路的特点和欧姆定律求出串联电路的电流．【解答】（1）由电路图可知，当滑片P 在a 端时滑动变阻器全部接入，R 1与R 2串联，即电路中电流最小时，则由图象可知此时电路中的电流I a ＝0.2A ，R 2两端的电压U 2＝4V ，∴22a U 4V R 20I 0.2A===Ω； 电源电压U ＝I a R 1＋U 2，即：U ＝0.2A ×R 1＋4V －－－－－－－－－－－－① 2当滑片P 在b 端时，滑动变阻器没有连入电路，电压表示数为零，由图象可知这时电路中电流为I b ＝0.6A ，电源电压加在R 1上，则U ＝I b R 1；即U ＝0.6A ×R 1 －－－－－－－－－－－－－－②解①②得：R 1＝10Ω，U ＝6V ；（2）当滑动变阻器的滑片P 在中点时，则滑动变阻器连入电路的阻值为2211R R 201022'==⨯Ω=Ω， ∴电流表的示数为：12U 6V I 0.3A R R 1010'===+'Ω+Ω． ∴由图象可知：电流表示数为0.3A 时对应的点是B ．故答案为：10；B ．6、如图电路，电源电压保持不变．在甲图中，闭合开关S ，电压表示数为4V ，电流表示数为0.4A ；乙图中，闭合开关S ，电压表示数为6V ．求：（1）R 1、R 2的阻值；（2）乙图中电流表示数．【分析】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可求R 1的阻值，在乙图中已经测量出电源电压，电源电压减去电阻R 1两端的电压就是R 2两端的电压，根据欧姆定律可求R 2的阻值．（2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流，利用欧姆定律求出各支路电流，根据并联电路电流的规律求出总电流，就是电流表的示数．【解答】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可得：11U 4V R 10I 0.4A===Ω， ∵串联电路中总电压等于各分电压之和，∴R 2两端的电压：U 2＝U －U 1＝6V －4V ＝2V ，则22U 2V R 5I 0.4A===Ω； （2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流， ∵并联电路中各支路两端的电压相等，∴两支路的电流分别为：1212U 6V U 6V I 0.6A I 1.2A R 10R 5======ΩΩ，， ∵并联电路中干路电流等于各支路电流之和，∴电流表的示数：I ＝I 1＋I 2＝0.6A ＋1.2A ＝1.8A ．答：（1）R 1、R 2的阻值分别为10Ω和5Ω；（2）乙图中电流表示数为1.8A ．7、两实验小组使用相同规格的元件．按下图所示电路进行如图实验（其中a 、b 、f 、d 、e 为滑动变阻器上五个间距相等的位置，a 、e 为滑动变阻器上的两个端点）．电源电压U ＝3V ，电阻R ＝1Ω，滑动变阻器的最大阻值为4Ω．首先他们将滑动变阻器的滑片P 置于a ，然后闭合开关，他们将滑动变阻器的滑片P 分别置于a 、b 、c 、d 、e 五个位置，把相应的电流表示数记录在表一、表二中对比两组数据，发现电流表示数不完全相同．经检查，发现其中一个实验组使用的滑动变阻器发生了断路．表一（第一实验组）P的位置 a b c d e电流表示数/A 0 0 1.00 1.50 3.00表二（第二实验组）P的位置 a b c X d e电流表示数/A 0.60 0.75 1.00 1.50 3.00请分析回答下列问题：（1）滑动变阻器发生断路的是第_______实验组；断路发生在滑动变阻器_______段（从ab、bc、cd、de中选择）．（2）表二中，滑片P在X（X是c、d之间的某一点）处时，电流表示数的可能值为_______．A. 0.70AB. 0.85AC. 1.20AD. 2.00A【分析】滑动变阻器某段断路，该段接入电路时电路断路，电流表没有示数，根据电流表示数情况判断滑动变阻器的断路位置；滑动变阻器接入电路的阻值越小，电路总电阻越小，在电源电压一定的情况下，电路电流越大，根据电流表示数及滑片位置判断电流表示数．【解答】（1）由表一实验数据可知，滑片在a、b点时，电流表示数为零，说明第一组使用的滑动变阻器断路；滑片在a、b时电流表没有示数，而在c点时电流表有示数，则断路位置发生在b与c之间．（2）由电路图可知，滑片从a移到e 的过程中，滑动变阻器接入电路的阻值逐渐减小，电路电流逐渐增大，滑片在c点时的电流为1.00A，在d点时的电流为1.50A，则在c与d之间某点的电流应大于1.00A而小于1.50A，故C、1.20A正确；故答案为：（1）一；bc；（2）C．8、甲烷气体（CH4）无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度（甲烷气体在空气中的体积分数）的增大而减小．他们从物理实验室借来一只二氧化锡电阻R x，并从产品说明书上获取相关参数，如表所示．甲烷气体浓度/% 0 20 40 60 80 100R X/Q 25 20 15 10 7 5（1）请在图中作出二氧化锡电阻阻值R x与甲烷气体浓度的关系图象．（2）小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0、量程为“0～0.6A，及“0～3A”的电流表和二氧化锡电阻R x制作成甲烷气体浓度检测仪，其电路图如图所示．当甲烷气体浓度增大时，电流表的示数将_______（变大/变小/不变）．为使读数更为准确，电流表的量程应选_______A．（3）甲烷气体浓度在5%～15%范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少？一旦遇到明火，是否会发生爆炸？【分析】（1）二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而减小，但不会减小到0．（2）R X与R0串联，二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而。

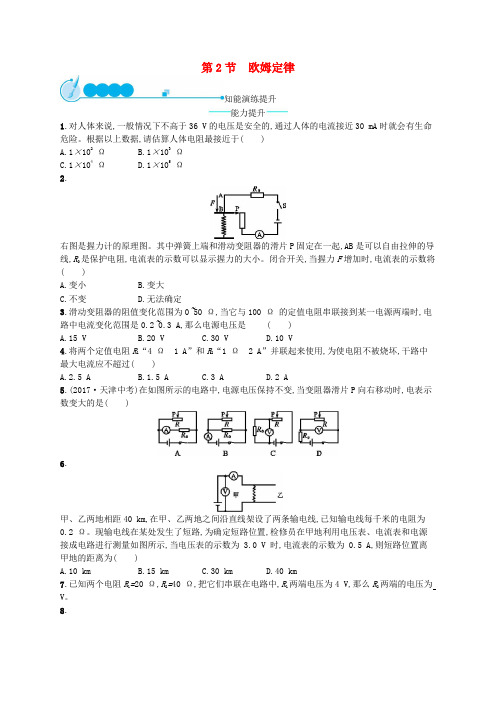

第2节欧姆定律知能演练提升能力提升1.对人体来说,一般情况下不高于36 V的电压是安全的,通过人体的电流接近30 mA时就会有生命危险。

根据以上数据,请估算人体电阻最接近于()A.1×102ΩB.1×103ΩC.1×104ΩD.1×105Ω2.右图是握力计的原理图。

其中弹簧上端和滑动变阻器的滑片P固定在一起,AB是可以自由拉伸的导线,R0是保护电阻,电流表的示数可以显示握力的大小。

闭合开关,当握力F增加时,电流表的示数将()A.变小B.变大C.不变D.无法确定3.滑动变阻器的阻值变化范围为0~50 Ω,当它与100 Ω的定值电阻串联接到某一电源两端时,电路中电流变化范围是0.2~0.3 A,那么电源电压是()A.15 VB.20 VC.30 VD.10 V4.将两个定值电阻R1“4 Ω 1 A”和R2“1 Ω 2 A”并联起来使用,为使电阻不被烧坏,干路中最大电流应不超过()A.2.5 AB.1.5 AC.3 AD.2 A5.(2017·天津中考)在如图所示的电路中,电源电压保持不变,当变阻器滑片P向右移动时,电表示数变大的是()6.甲、乙两地相距40 km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2 Ω。

现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成电路进行测量如图所示,当电压表的示数为 3.0 V 时,电流表的示数为 0.5 A,则短路位置离甲地的距离为()A.10 kmB.15 kmC.30 kmD.40 km7.已知两个电阻R1=20 Ω,R2=40 Ω,把它们串联在电路中,R1两端电压为4 V,那么R2两端的电压为V。

8.小娟在探究电阻上的电流跟两端电压的关系时,将记录整理的实验数据绘制成U-I关系图象如图所示。

由图可得甲的电阻为Ω,这两个电阻并联后接在9 V电源上,干路中的电流为A。

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3:5；当开关S接b时，电流表A1与A2的示数之比为2:3，则R2与R3的电阻之比为（）A．9:10B．4:3C．3:4D．5:22．如图所示，电源电压保持不变，已知R1∶R2 = 1∶4，则开关S闭合前后通过R2的电流之比是（）A．1∶4 B．4∶5C．4∶1D．5∶43．下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的A．c和b B．a和c C．a和d D．b和d4．小强在中国科技馆的“科技与生活”展区，参观了展品“光敏电阻”，得知光敏电阻阻值随光照强度的增强而减小，于是他设计了如图所示的可以检测光照强度的电路，电源电压不变，1R为光敏电阻，2R为定值电阻。

闭合开关S，当照射到1R上的光线增强时，下列判断中正确的是（）A．电压表示数增大B．电流表示数减小R两端电压增大C．电阻1D．电压表示数与电流表示数的比值减小5．如图甲所示，电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为热敏电阻，其阻值随温度变化如图乙所示。

闭合开关S，通过分析，下列说法错误的是（）A．图甲中的R0有保护电路的作用B．温度为40∶时，电流表的示数为0.1AC．温度升高时，电压表的示数会变小D．温度降低时，电压表与电流表示数的比值变小6．如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A．电流表示数减小B．电流表示数增大C．电压表示数是电源电源D．电压表示数不变7．如图所示电路，电源电压不变，开关S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开开关S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）A．R1断路B．R2断路C．R1短路D．R2短路8．根据“探究通过导体的电流与其两端电压的关系”实验作出的图象如图所示，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．两导体串联接在4.5V的电源上时，电路中的电流为0.3AC．两导体并联后接在2.5V的电源上时，干路中的电流为0.8AD．该实验得到的结论是：导体两端的电压和通过导体的电流成正比二、填空题9．欧姆定律是由德国物理学家在1826年通过大量的实验归纳出来的。

17.2 欧姆定律一．选择题（共11小题）1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比2．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大3．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比4．关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍5．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。

根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A8．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V9．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确10．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I ﹣R）的图象，如图所示，其中正确的是（）A．B．C．D．11．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．二．计算题（共11小题）12．如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。

人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共36分）1、如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障一定是（）A．开关接触不良1B．电压表断路C．滑动变阻器断路1D．电流表断路2、如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是（）A.R1短路1B.R2短路1C．R1断路1D．R2断路3、在如图所示电路中，R1是电阻箱、R2是滑动变阻器，在电路元件完好的情况下，利用该电路可以实现的是（）①随时调大电压表和电流表的示数②探究电流与电压的关系③探究电流与电阻的关系④调节R2，能显示出接入电路的阻值A．只有①④ B．只有②③C．只有①②③ D．只有①③④4、如图所示，3个阻值均为10Ω的电阻R1、R2和R3串联后接在电源电压为U的电路中，某同学误将一只电流表并联在电阻R1和R2的两端；发现电流表的示数为1.5A，下列数据正确的是（）A．电源电压为45VB．此时R3两端的电压为15VC．若将一只电压表替代电流表并联在R1和R2两端，则电压表的示数为15VD．若将一只电压表替代电流表并联在R1和R2两端，则电路中的电流为0.75A5、如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．滑动变阻器R的最大阻值是25ΩD．该电路最大电流为0.7A6、如图所示，电源电压保持不变，开关S断开后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是3：1，此时灯L1、L2的电阻之比是（）A．2：1B．1：2C．3：1D．1：37、甲、乙两个定值电阻，分别为“10Ω 1A”和“10Ω 0.6A”，现将它们先后串联和并联起来分别允许加上的最高电压是（）A．12V 6V B．12V 10V C．16V 6V D．16V 10V8、如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a 端的过程中，电流表和电压表示数变化关系如图乙所示，下列说法正确的是（）A．电阻R2的阻值为5ΩB．滑动变阻器R1的最大阻值为10ΩC．电源电压为4.5VD．电流表的最小值是0.3A9、小川同学在探究通过导体的电流与其两端电压关系时绘制出了甲、乙两个电阻的I-U图象如图所示，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．甲的电阻为20ΩC．只将甲、乙两电阻串联，若电路中电流为0.3A，则电源电压为4VD．只将甲、乙两电阻并联，若电源电压为3V，则干路电流为0.8A10、图示电路中（R0阻值已知，表示电阻箱，电源电压恒定），能求出R x阻值的是（）A．①②④ B．②③④ C．①②③④ D．①③④11、利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移12、如图，定值电阻R=5Ω，其余电阻阻值未知，在ab间接入3V电源时，通过C点电流为0.9A，若将R换为6Ω定值电阻，则通过C点电流为（）A．1.1A B．0.8A C．0.5A D．0.2A二、填空题（每空1分，共26分）13、某导体两端的电压为6V，通过该导体的电流为0.3A，该导体的电阻为____Ω；若将该导体两端的电压调整为4V，则该导体的电阻为____Ω，通过该导体的电流为_____A。

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路的电源电压为1.5V，电阻R1的阻值为3Ω，闭合开关后，电流表的示数为0.3A（）A．通过R1的电流大于0.3A B．电阻R1和R2是并联的C．电压表的示数为0.6V D．电阻R2的阻值为2Ω2．如图所示的电路，电源电压不变，闭合开关S，下列说法正确的是（）A．电流表A1示数变小B．电压表V示数与电流表A1示数之比变大C．电流表A2示数不变D．电压表V示数与电流表A2示数乘积变小3．如图是电阻甲和乙的I﹣U图像，分析图像，下列说法中错误的是（）A．当乙两端电压为4V时，通过其电流为0.2AB．甲和乙均是定值电阻C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为10VD．将甲和乙并联，若电源电压为4V，则它们干路的电流为0.6A4．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。

当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω5．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小.电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流号表示数可能是（）A．小于0.18A B．等于0.18 AC．大于0.18 A，小于0.2 A D．大于0.2A，小于0.24 A6．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。

当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．I1：I2＝2：3C．R1：R2＝2：3D．R2＝15Ω7．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（）A．P向a端移动，电压表示数变小B．电源电压是6VC．定值电阻R的阻值是6ΩD．滑动变阻器的最大阻值18Ω8．噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。

17.2欧姆定律同步练习一．选择题1．根据公式R＝可知（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．一段导体的电阻与电压成正比，与电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值2．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向左移动时，电流表和电压表示数的变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数变小，电压表示数变小3．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（）A．5Ω 1A B．5Ω 0A C．0.2Ω 0A D．0Ω 0A4．考虑温度对电阻率的影响，下面能正确反映通过灯泡的电流与灯泡两端电压关系的是（）A．B．C．D．5．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（）A．增大到原来的4倍B．增大到原来的2倍C．减小到原来的D．减小到原来的6．如图为复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2．则电流表A1、A2的示数之比为（）A．1：1B．2：1C．3：1D．4：17．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

由图中信息可知（）A．A导体的电阻大于B导体的电阻B．A导体的电阻等于B导体的电阻C．A导体的电阻小于B导体的电阻D．无法确定8．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大9．如图所示的电路中电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1＝I2B．I1＞I2C．U1＜U2D．U1＞U210．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A和B之间有可收缩的导线，R1为定值电阻，电源电压保持不变。

人教版九年级物理 17.2 欧姆定律同步优化训练一、选择题1. 图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U－I关系图像正确的是()2. 如图所示的电路，电源电压恒为4.5 V，电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻的阻值为5 Ω，滑动变阻器的最大阻值50 Ω。
