采煤机电缆选型

设计综采工作面供电设计综采工作面供电设计一、工作面概况与设备选型配置里机巷走向长度460米，外机巷走向长度385米,切眼开采长度为110米，工作面煤层倾角25°－32°，平均倾角28°，煤层厚度2.5米－4.2米，平均厚度3.5，采煤方式为综合机械化采煤，设备选型配置情况如设备选型配置情况如下表：序号设备名称设备型号数量电机功率（KW）额定电压（V）额定电流（A）1 采煤机MG400/920-QWD 1 920 3300 200.42 运输机SGZ800/800 1 400×2 3300 178/1163 乳化液泵MRB-400/31.5 2 2×250 3300 524 控制台KTC-2 15 贝克开关KE3002 46 移动变电站KBSGZY-1600/6/3.4527 移动变电站KBSGZY-800/6/1.218 转载机SZZ-764/60 1 160 1140 90.59 破碎机LPS-1000 1 110 1140 62.310 皮带机DSJ 1000/100/2×110 1 2×110 1140 124.611 皮带机 1 2×75 1140 85 总计2860二、供电系统的选择确定综采供电电源来自北六下部变电所，高压采用两路供电，一路在轨道石门处供800KVA移变，（由保运区安装），另外一路至工作面开关车供两台1600KVA移变.电缆敷设巷道路线为：下部变电所→北八大巷→充电硐室→进风石门→Ⅰ联巷→机巷，移动变电站及泵站放置进风石门附近，设备控制开关放置距工作面190m附近，低压电缆沿进风石门→机巷敷设，采用电压等级为3300KV。

三、负荷统计及移动变电站选择⑴、根据工作面设备选型配置、电压等级列出用电设备负荷统计表如下：设备名称设备型号电机台数额定功率（KW）额定电压（V）额定电流（A）功率因数采煤机MG-400/920-QWD2 400 3300 87 0.852 50 380 95.6 0.851 20 3300 4.4 0.85运输机SGZ800/800 2 400 3300 89 0.85 乳化液泵MRB-400/31.5 1 250 3300 52 0.9 转载机SZZ-764/60 1 160 1140 90.5 0.85 破碎机LPS-1000 1 110 1140 62.3 0.85皮带机DSJ 1000/100/2×11012×110 1140 124.60.85皮带机 1 2×75 1140 85⑵、变压器的选择：根据供电系统拟定原则，选择两台移动变电站，其容量分别决定如下：1、1#移动变电站向采煤机组、一台乳化液泵供电，供电电压为3450V。

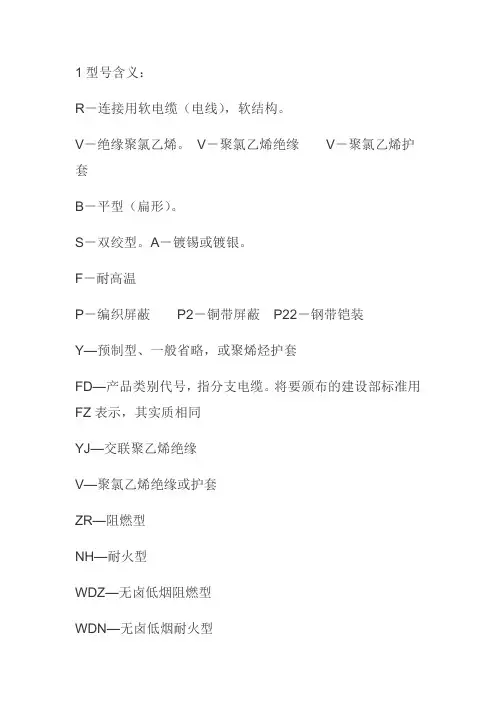

1型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185) 1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185 1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T10KV高压电缆MYPTJ-8.7/10KV3×50+3×25/3+3×2.5米1500采煤机电缆MCPTJ-0.66/1.14KV3×95+1×35+6×2.5米330 运输机高速电缆MCP-0.66/1.14KV3×70+1×25米380运输机低速电缆MCP-0.66/1.14KV3×50+1×16米380转载机电缆MCP-0.66/1.14KV3×35+1×16米320破碎机电缆MCP-0.66/1.14KV3×35+1×16米300防燃粗钢丝铠装型电力电缆MYJV42-8.7/10-3*95米1500 22101综采工作面设备选型及供电设计供电设计概述一、工作面原始资料及设备选型：1、22101工作面为缓倾斜煤层，煤层平均厚为5.7米，煤质松软，高瓦斯。

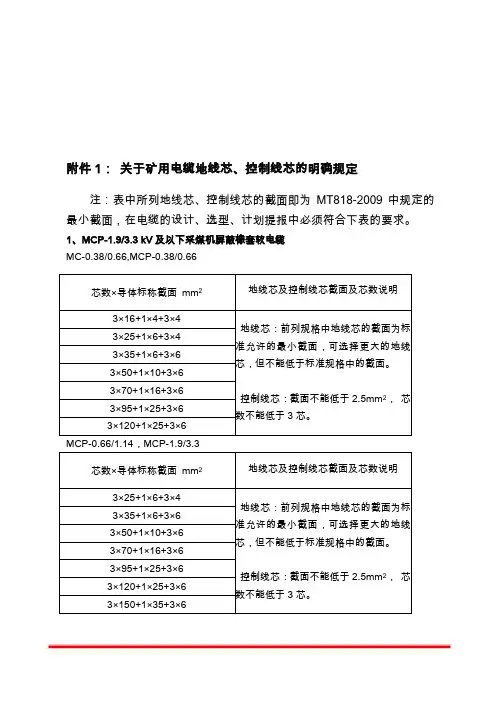

附件1：关于矿用电缆地线芯、控制线芯的明确规定注：表中所列地线芯、控制线芯的截面即为MT818-2009中规定的最小截面，在电缆的设计、选型、计划提报中必须符合下表的要求。

1、MCP-1.9/3.3 kV及以下采煤机屏蔽橡套软电缆MC-0.38/0.66,MCP-0.38/0.66MCP-0.66/1.14，MCP-1.9/3.32、额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆MCPT-0.66/1.14MCPTJ-0.66/1.14MCPT-1.9/3.3- 2 -MCPTJ-1.9/3.33、额定电压0.66/1.14kV及以下移动软电缆MY-0.38/0.66,MYP-0.38/0.66- 3 -MYP-0.66/1.144、MYPTJ-10kV及以下矿用金属屏蔽监视型软电缆MYPTJ-3.6/6- 4 -MYPTJ-6/10MYPTJ-8.7/10注：地线芯写成如1×25或1×25/3，监视线芯写成JS或3JS都不符合标准。

5、额定电压8.7/10kV及以下屏蔽软电缆MYP-1.9/3.3- 5 -MYPT-1.9/3.3MYP-3.6/6MYPT-3.6/6- 6 -MYPT-6/10MYPT-8.7/106、额定电压0.3／0.5 kV煤矿用电钻电缆MZ-0.3/0.5, MZP-0.3/0.5- 7 -7、额定电压0.3／0.5kV煤矿用移动轻型软电缆MYQ-0.3/0.58、MSPTJB-0.66/1.14梭车和锚杆机用电缆MSPTJB-0.66/1.14注：请大家今后报计划时采用MSPTJB-0.66/1.14型号，并写全规格。

不要再用UJ 3×16+1×16这样的表示方法。

- 8 -10、煤矿用额定电压3.3kV及以下变频器装置用橡套软电缆MVFP-0.38/0.66MVFP-0.66/1.14MVFP-1.9/3.3- 9 -。

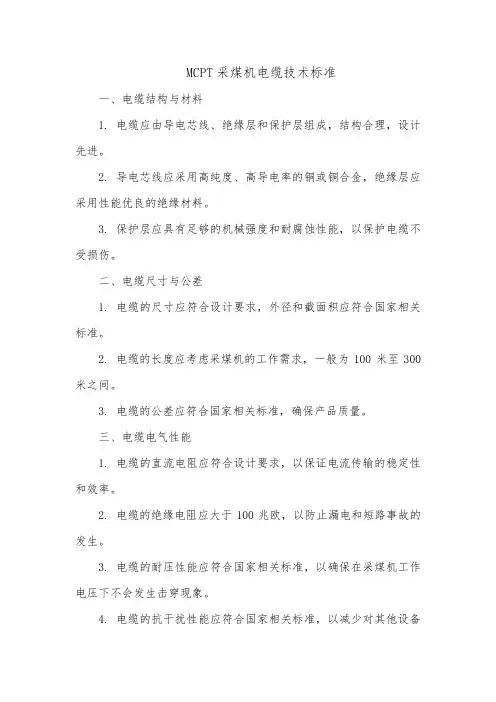

MCPT采煤机电缆技术标准一、电缆结构与材料1. 电缆应由导电芯线、绝缘层和保护层组成，结构合理，设计先进。

2. 导电芯线应采用高纯度、高导电率的铜或铜合金，绝缘层应采用性能优良的绝缘材料。

3. 保护层应具有足够的机械强度和耐腐蚀性能，以保护电缆不受损伤。

二、电缆尺寸与公差1. 电缆的尺寸应符合设计要求，外径和截面积应符合国家相关标准。

2. 电缆的长度应考虑采煤机的工作需求，一般为100米至300米之间。

3. 电缆的公差应符合国家相关标准，确保产品质量。

三、电缆电气性能1. 电缆的直流电阻应符合设计要求，以保证电流传输的稳定性和效率。

2. 电缆的绝缘电阻应大于100兆欧，以防止漏电和短路事故的发生。

3. 电缆的耐压性能应符合国家相关标准，以确保在采煤机工作电压下不会发生击穿现象。

4. 电缆的抗干扰性能应符合国家相关标准，以减少对其他设备的干扰。

四、电缆机械性能1. 电缆应具有足够的抗拉强度和弯曲性能，以适应采煤机的工作需求。

2. 电缆应具有良好的耐磨性能，以抵抗采煤机运行过程中的摩擦和碰撞。

3. 电缆应具有足够的防震性能，以防止在采煤机运行过程中受到震动的影响。

五、电缆环境适应性1. 电缆应能在高温、低温、潮湿、腐蚀等恶劣环境下正常工作，以保证采煤机的正常运行。

2. 电缆应具有防爆、防火等特性，以保障采煤机的安全。

3. 电缆应能在各种环境下保持良好的电气性能和机械性能。

六、电缆安装与维护1. 电缆安装时应遵循安全规范，采用专用的电缆夹具进行固定和保护。

2. 在安装过程中，应注意避免电缆受到过度拉扯、弯曲、摩擦和碰撞，防止电缆受到损伤。

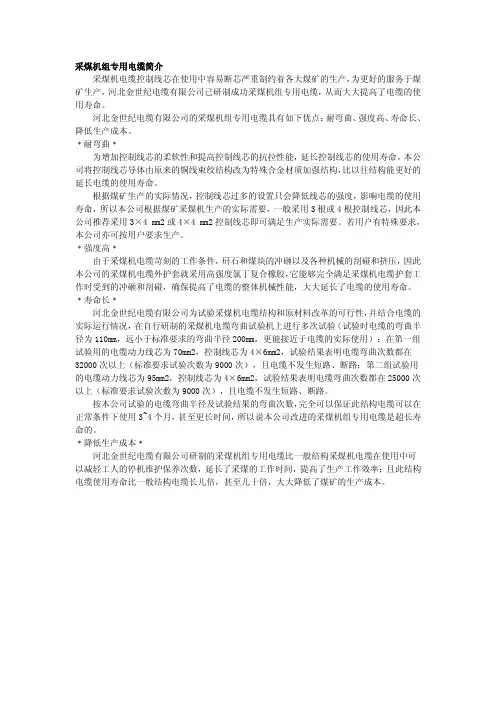

采煤机组专用电缆简介采煤机电缆控制线芯在使用中容易断芯严重制约着各大煤矿的生产，为更好的服务于煤矿生产，河北金世纪电缆有限公司已研制成功采煤机组专用电缆，从而大大提高了电缆的使用寿命。

河北金世纪电缆有限公司的采煤机组专用电缆具有如下优点：耐弯曲、强度高、寿命长、降低生产成本。

﹡耐弯曲﹡为增加控制线芯的柔软性和提高控制线芯的抗拉性能，延长控制线芯的使用寿命，本公司将控制线芯导体由原来的铜线束绞结构改为特殊合金材质加强结构，比以往结构能更好的延长电缆的使用寿命。

根据煤矿生产的实际情况，控制线芯过多的设置只会降低线芯的强度，影响电缆的使用寿命，所以本公司根据煤矿采煤机生产的实际需要，一般采用3根或4根控制线芯，因此本公司推荐采用3×4 mm2或4×4 mm2控制线芯即可满足生产实际需要。

若用户有特殊要求，本公司亦可按用户要求生产。

﹡强度高﹡由于采煤机电缆苛刻的工作条件，矸石和煤块的冲砸以及各种机械的刮碰和挤压，因此本公司的采煤机电缆外护套就采用高强度氯丁复合橡胶，它能够完全满足采煤机电缆护套工作时受到的冲砸和刮碰，确保提高了电缆的整体机械性能，大大延长了电缆的使用寿命。

﹡寿命长﹡河北金世纪电缆有限公司为试验采煤机电缆结构和原材料改革的可行性，并结合电缆的实际运行情况，在自行研制的采煤机电缆弯曲试验机上进行多次试验（试验时电缆的弯曲半径为110mm，远小于标准要求的弯曲半径200mm，更能接近于电缆的实际使用）：在第一组试验用的电缆动力线芯为70mm2，控制线芯为4×6mm2，试验结果表明电缆弯曲次数都在32000次以上（标准要求试验次数为9000次），且电缆不发生短路、断路；第二组试验用的电缆动力线芯为95mm2，控制线芯为4×6mm2，试验结果表明电缆弯曲次数都在25000次以上（标准要求试验次数为9000次），且电缆不发生短路、断路。

按本公司试验的电缆弯曲半径及试验结果的弯曲次数，完全可以保证此结构电缆可以在正常条件下使用3~4个月，甚至更长时间，所以说本公司改进的采煤机组专用电缆是超长寿命的。

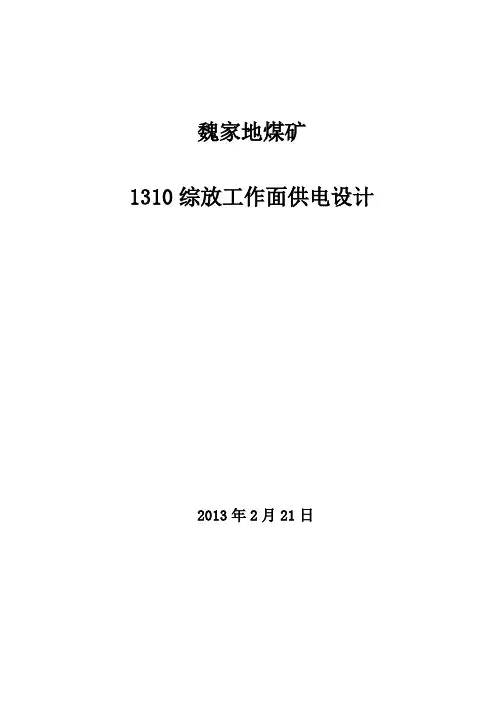

魏家地煤矿1310综放工作面供电设计 2013年2月21日1310综采工作面供电设计一、概述1310综放工作面位于我矿西一采区，工作面走向长535米（机道495米，回风574米），倾斜长120米，切眼平均坡度20°。

矿井井下高压采用6KV供电，由西上变电所8#高开负责向该综采工作面供电。

变电所8#高压采用BPG43-400/6型高压隔爆开关，保护选用河南省济源市矿用电器有限公司生产的HWA型智能综合保护器，西上变电所距1310综采工作面850米。

二、设备选用1、工作面设备采煤机选用天地科技股份有限公司上海分公司生产的MG250/600-WD型交流电牵引采煤机，其额定功率600KW，其中两台截割主电动机功率为250KW,额定电压为1140V；两台牵引电机功率为40KW,额定电压为380V;调高泵电机电压1140V，功率18.5KW。

工作面前后刮板输送机采用甘肃容和矿用设备集团有限公司制造的SGZ764/630型输送机，机头及机尾都采用额定功率为160/315KW 的双速电机，额定电压为1140V。

2、机道设备1）破碎机：采用甘肃容和矿用设备集团有限公司制造的PLM1000型破碎机，其额定功率110KW,额定电压1140V。

2）转载机：采用甘肃容和矿用设备集团有限公司制造的SZZ764/200型转载机。

其额定功率100/200KW双速电机,额定电压1140V 。

3）带式输送机：采用白银银河机械有限公司制造的DSJ100/63/160型输送机，驱动电机额定功率160 KW,4）乳化液泵站：两泵一箱，乳化液泵采用河南平顶山煤矿机械厂生产的BRW-315/31.5型，其额定功率200KW,额定电压1140V 。

（三）工作面移动变电站及配电点位置的确定工作面电源电压为6kV,来自西上变电所8#高开。

根据用电设备的容量与布置，采用1140V 电压等级供电，设备列车设置在机道，距工作面300米。

机道、回风采用660V 电压等级供电，电源来自西上变电所2#低开，设置在机道联巷口。

采煤机选型一、采煤机选型1、滚筒直径的选择根据目前我国采煤机生产现状及使用情况，设计选用双滚筒采煤机。

双滚筒采煤机滚筒直径应大于最大采高h m a x的一半，一般可按D=（0.52～0.6）h m a x选取，采高大时取小值，采高小时取大值。

目前双滚筒采煤机的滚筒直径也已经系列化，所以滚筒直径的选取选取和标准直径相近的数值。

D=0.52×2.9=1.508(m)根据计算，设计取 1.6m。

2、截深的选择截深的选择，受煤层厚度、倾角、顶板稳定性、截割阻抗、及液压支架的推移步距影响。

中厚煤层一般选取0.6m～0.8m，同时考虑到我国生产的采煤机大部分截深在0.6m左右，设计选取截深为0.6m。

3、滚筒转速及截割速度滚筒转速的选择，直接影响截煤比能耗、装载效果、粉尘大小等。

转速过高，不仅煤尘产生量大，且循环煤增多，转载效率降低，截煤比能耗降低。

根据实践经验，一般认为采煤机滚筒的转速应控制在30～50转/分较为适宜。

设计取45转/分。

滚筒直径为 1.6m，转速为45转/分，则可计算出截割速度为 3.768米/秒。

4、采煤机在截割时的牵引速度及生产率采煤机截割时牵引速度的高低，直接决定采煤机的生产效率及所需电机功率，由于滚筒装煤能力，运输机生产效率，支护设备推移速度等因素的影响，采煤机在截割时的牵引速度比空调时低得多，采煤机牵引速度在零到某个值范围内变化，选择截煤机时的牵引速度，要根据下述几个方面因素，综合考虑。

1）根据采煤机最小设计生产率Q m i n 决定的牵引速度V 1,γ···60min1B H Q V =m/min式中：Q m i n ——采煤机最小设计生产率，260.4t/h ， H ——采煤机平均采高，2.65m ， B ——采煤机截深，0.6m γ——煤的容重，1.35t/m 3min)/(02.235.16.065.2604.260···60min 1m B H Q V =⨯⨯⨯==γ 2）根据截齿最大切削厚度决定的牵引速度V 2，采煤机截割过程中，是滚筒以一定的转速n ，同时又以一定的牵引速度V 2沿工作面移动，切削厚度呈月牙规律变化，如果滚筒一条截线上安装的截齿数为m ，则截齿最大的切削厚度h m a x 在月牙中部，可用下式求出。

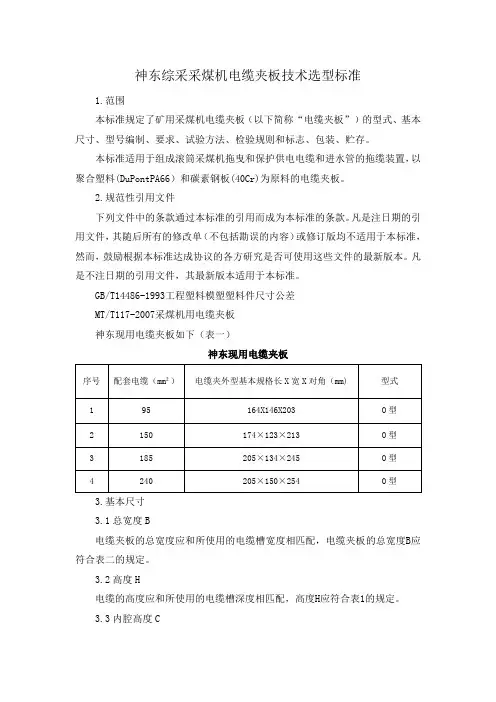

神东综采采煤机电缆夹板技术选型标准1.范围本标准规定了矿用采煤机电缆夹板（以下简称“电缆夹板”）的型式、基本尺寸、型号编制、要求、试验方法、检验规则和标志、包装、贮存。

本标准适用于组成滚筒采煤机拖曳和保护供电电缆和进水管的拖缆装置，以聚合塑料(DuPontPA66）和碳素钢板(40Cr)为原料的电缆夹板。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T14486-1993工程塑料模塑塑料件尺寸公差MT/T117-2007采煤机用电缆夹板神东现用电缆夹板如下（表一）神东现用电缆夹板3.基本尺寸3.1总宽度B电缆夹板的总宽度应和所使用的电缆槽宽度相匹配，电缆夹板的总宽度B应符合表二的规定。

3.2高度H电缆的高度应和所使用的电缆槽深度相匹配，高度H应符合表1的规定。

3.3内腔高度C电缆夹板的内腔高度应和所使用的电缆外径相匹配，内腔高度C可参考表1的推荐值。

3.4内腔宽度A电缆夹板的内腔宽度A可参考表二的推荐值。

表二电缆夹板基本尺寸图13.5销孔中心距L销孔中心距和电缆夹板链的弯曲半径有关，销孔中心距L应符合表二的规定。

3.6销孔直径D销孔直径D可参考表二的推荐值。

4.技术要求.4.1外观电缆夹板表面应光滑、平整，用非金属材料覆盖的表面不得暴露钢板。

电缆夹板串联后应转动灵活、折弯自如。

4.2基本尺寸电缆夹板的几何尺寸应符合表1和加工图纸的规定，孔径公差为H13（GB/T1800.4-1999），孔距极限偏差为GB/T1804－f级（GB/T1804-1992），H、A的尺寸公差为MT4级（GB/T14486-1993），其余尺寸公差按未注尺寸公差MT5级(GB/T14486-1993)制造（见图1～图4）。

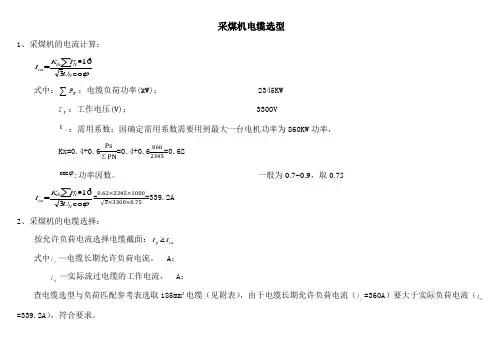

采煤机电缆选型1、采煤机的电流计算：ϕcos3103N N de ca U P K I ∑•=式中：∑N P ：电缆负荷功率(kW)； 2345KWNU：工作电压(V)； 3300Vx K ：需用系数：因确定需用系数需要用到最大一台电机功率为860KW 功率，Kx=0.4+0.6PsΣPN=0.4+0.68602345=0.62cos ϕ:功率因数。

一般为0.7~0.9，取0.75 ϕcos3103N N de ca U P K I ∑•==√3×3300×0.75=339.2A2、采煤机的电缆选择：按允许负荷电流选择电缆截面：ca p I I ≥ 式中p I —电缆长期允许负荷电流， A ； ca I —实际流过电缆的工作电流， A ；查电缆选型与负荷匹配参考表选取185mm ²电缆（见附表），由于电缆长期允许负荷电流（p I =360A ）要大于实际负荷电流（caI =339.2A ），符合要求。

电缆选型与负荷匹配参考表序号电缆主芯线规格长时允许载电流电压等级最大供电距离（km）380V 660V 1140V 3300V 10KV电流系数最大负荷（KW)电流系数最大负荷（KW)电流系数最大负荷（KW)电流系数最大负荷（KW)电流系数最大负荷（KW)1 3×4361.9 151.1250.63500.22 0.07500 L=0.129U/I2 3×646 20 30 70 630 L=0.19U/I3 3×1064 30 50 100 880 L=0.32U/I4 3×1685 40 70 130 1180 L=0.502U/I5 3×25113 50 90 170 1560 L=0.776U/I6 3×35138 60 110 210 1910 L=1.06U/I7 3×50173 80 140 270 2400 L=1.42U/I8 3×70215 100 180 340 2980 L=1.93U/I9 3×95260 120 220 410 3610 L=2.72U/I10 3×120295 155 268 46811 3×150320 16812 3×185360 18913 3×240说明：1、电缆芯线温度65℃；环境温度25℃ 5、环境温度系数：30℃ 0.93；35℃ 0.87；40℃ 0.8；45℃ 0.73；50℃0.66；55℃ 0.57；60℃ 0.482、负荷功率因数按0.8考虑3、电缆芯按铜芯考虑，绝缘为橡套 6、阻抗Ω/km 3×70 0.108；3×95 0.105；3×120 0.101；3×150 0.098；3×185 0.094；4、U为电缆的电压降；I为电缆的工作电流。

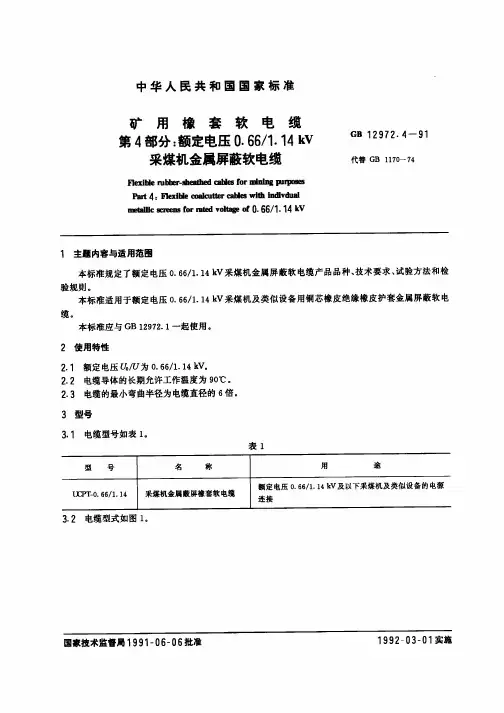

山东川达线缆有限公司技术文件1额定电压1.9/3.3kV 及以下采煤机软电缆产品使用说明书一、概述1、产品分类及命名1.1执行标准：本产品执行标准MT818.2-2009 1.2电缆型号：见表1 表1电缆型号型 号 名 称用 途MC-0.38/0.66采煤机橡套软电缆额定电压为0.38/0.66kV 采煤机及类似设备的电源连接MCP-0.38/0.66 采煤机屏蔽橡套软电缆 额定电压为0.38/0.66kV 采煤机及类似设备的电源连接 MCP-0.66/1.14 采煤机屏蔽橡套软电缆 额定电压为0.66/1.14kV 采煤机及类似设备的电源连接 MCP-1.9/3.3采煤机屏蔽橡套软电缆 额定电压为1.9/3.3kV 采煤机及类似设备的电源连接1.3型号命名含义：M-煤矿用电缆的系列代号；C-采煤机用；P-非金属屏蔽； 1.4电缆结构设计图MC-0.38/0.66 MCP-0.38/0.66 MCP-0.66/1.14(A 型) MCP-0.66/1.14(B 型) MCP-1.9/3.3(A 型) MCP-1.9/3.3(B 型)1－动力线芯导体；2－地线芯导体（屏蔽型电缆含半导电层）； 3－控制线芯导体；4－绝缘；5－半导电屏蔽层(MC 型电缆无屏蔽层)； 6－外护套；7－内护套；8－加强层二、主要技术参数1、规格：电缆规格及主要技术参数符合表2、表3、表4的规定，其中地线芯导体标称截面不小于表2、表3、表4的规定的规格。

表2 额定电压0.38/0.66kV 电缆尺寸参数芯数×导体标称截面 mm 2标称厚度 mm电缆外径 mm动力线芯 地线芯 动力线芯绝缘护 套 MC-0.38/0.66 MCP-0.38/0.66 3×16 3×25 3×35 3×50 3×70 3×951×4 1×6 1×6 1×10 1×16 1×251.6 1.8 1.82.0 2.0 2.24.55.5 5.5 5.56.0 6.029.5～34.5 36.0～41.0 39.0～45.0 44.0～50.5 50.0～57.5 56.0～63.5 33.0～38.0 39.0～45.0 42.5～48.5 47.5～54.5 53.0～60.5 59.5～67.01、工作条件：1.1额定工作电压(Uo/U)分别为0.38/0.66kV、0.66/1.14 kV、1.9/3.3 kV。

采煤机选型一、采煤机选型1、滚筒直径的选择根据目前我国采煤机生产现状及使用情况，设计选用双滚筒采煤机。

双滚筒采煤机滚筒直径应大于最大采高h m a x的一半，一般可按D=（0.52～0.6）h m a x选取，采高大时取小值，采高小时取大值。

目前双滚筒采煤机的滚筒直径也已经系列化，所以滚筒直径的选取选取和标准直径相近的数值。

D=0.52×2.9=1.508(m)根据计算，设计取 1.6m。

2、截深的选择截深的选择，受煤层厚度、倾角、顶板稳定性、截割阻抗、及液压支架的推移步距影响。

中厚煤层一般选取0.6m～0.8m，同时考虑到我国生产的采煤机大部分截深在0.6m左右，设计选取截深为0.6m。

3、滚筒转速及截割速度滚筒转速的选择，直接影响截煤比能耗、装载效果、粉尘大小等。

转速过高，不仅煤尘产生量大，且循环煤增多，转载效率降低，截煤比能耗降低。

根据实践经验，一般认为采煤机滚筒的转速应控制在30～50转/分较为适宜。

设计取45转/分。

滚筒直径为 1.6m，转速为45转/分，则可计算出截割速度为 3.768米/秒。

4、采煤机在截割时的牵引速度及生产率采煤机截割时牵引速度的高低，直接决定采煤机的生产效率及所需电机功率，由于滚筒装煤能力，运输机生产效率，支护设备推移速度等因素的影响，采煤机在截割时的牵引速度比空调时低得多，采煤机牵引速度在零到某个值范围内变化，选择截煤机时的牵引速度，要根据下述几个方面因素，综合考虑。

1）根据采煤机最小设计生产率Q m i n 决定的牵引速度V 1,γ···60min1B H Q V =m/min式中：Q m i n ——采煤机最小设计生产率，260.4t/h ， H ——采煤机平均采高，2.65m ， B ——采煤机截深，0.6m γ——煤的容重，1.35t/m 3min)/(02.235.16.065.2604.260···60min 1m B H Q V =⨯⨯⨯==γ 2）根据截齿最大切削厚度决定的牵引速度V 2，采煤机截割过程中，是滚筒以一定的转速n ，同时又以一定的牵引速度V 2沿工作面移动，切削厚度呈月牙规律变化，如果滚筒一条截线上安装的截齿数为m ，则截齿最大的切削厚度h m a x 在月牙中部，可用下式求出。

煤矿用电缆型号及规格一：额定电压1.9/3.3 kV及以下采煤机屏蔽监视加强型软电缆额定电压1.9/3.3 kV及以下采煤机屏蔽监视加强型软电缆型号：MCPJB——0.66/1.14，采煤机屏蔽监视编织加强型橡套软电缆；电缆可直接拖曳使用。

MCPJB——1.9/3.3，采煤机屏蔽监视编织加强型橡套软电缆；电缆可直接拖曳使用。

MCPJR——0.66/1.14，采煤机屏蔽监视绕包加强型橡套软电缆但电缆必须在保护链板内使用。

MCPJR——1.9/3.3，采煤机屏蔽监视绕包加强型橡套软电缆；但电缆必须在保护链板内使用。

额定电压0.66/1.14 kV及1.9/3.3 kV采煤机屏蔽监视加强型软电缆规格：3×35＋1×16 3×50＋1×25 3×70＋1×35 3×95＋1×50 注：各规格的控制线芯及监视线芯均为3×1.5。

二：额定电压0.66/1.14 kV及以下移动软电缆额定电压0.66/1.14 kV及以下移动软电缆型号： MY-0.38/0.66 ，煤矿用移动橡套软电缆 MYP—0.38/0.66，煤矿用移动屏蔽橡套软电缆 MYP—0.66/1.14，煤矿用移动屏蔽橡套软电缆额定电压0.66/1.14 kV及以下移动软电缆规格（单芯）：1×4 1×6 1×10 1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400额定电压0.38/0.66kV移动软电缆规格：3×4＋1×4 3×6＋1×6 3×10＋1×10 3×16＋1×10 3×25＋1×16 3×35＋1×16 3×50＋1×16 3×70＋1×25 3×95＋1×25 3×120＋1×35 3×25＋1×50煤矿用电缆额定电压0.66/1.14 kV移动软电缆规格：3×10＋1×10 3×16＋1×10 3×25＋1×16 3×35＋1×16 3×50＋1×16 3×70＋1×25 3×95＋1×25 3×120＋1×35 3×25＋1×50注：例3×25＋1×16表示：动力线芯3×25；地线芯1×16。

8223综采工作面供电设计一、概述：8223工作面供电电源来自82采区中部变电所BGP30－6高压真空配电装置电源侧。

机、风巷尾部和工作面低压供电全部采用1140V，预计总负荷为2023KW。

详细情况请参阅供电系统图（附后）。

二、设备选型与负荷统计：三、移动变电站干式变压器的选择：根据供电系统拟定原则，选择3台移动变电站，其容量分别决定如下：1、1#移动变电站向采煤机供电K x=0.4+0.6(Pmax/∑Pe)=0.4+0.6(250/600)=0.65取cosφ=0.7S b=∑P e x K x/cosφ=600×0.65/0.7=557KV A故1#移动变电站选用KBSGZY-800/6干式变压器S e=800KV A＞S b=557KV A 满足工作需要2、2#移动变电站向转载机、破碎机、运输机供电K x=0.4+0.6(Pmax/∑Pe)=0.4+0.6(400/670)=0.76取cosφ=0.7S b=∑P e x K x/cosφ=670×0.76/0.7=760KV A故2#移动变电站选用KBSGZY-800/6干式变压器S e=800KV A＞S b=760KV A 满足工作需要3、3#移动变电站向2台油泵和皮带机供电K x=0.4+0.6(Pmax/∑Pe)=0.4+0.6×250/750=0. 6S b=∑P ex K x/cosφ=750×0.6/0.7=643KV A故选择KBSGZY-800/6型移动变电站。

S e=800KV A＞S b=643KV A 满足工作需要四、低压开关的选择：本次设计低压全部采用1140V供电，故所有选择的低压电器设备、电缆，均为仟伏级。

1、选用QJZ--400/1140S型真空磁力起动器组合式开关2台，1台控制煤机，I e=800A＞∑I g=384A；另1台可同时控制运输机、转载机、破碎机I e=800A＞∑I g=428.8A适合2、选用BQZ--200/1140型真空智能磁力启动器3台，分别控制二台油泵电机，I开e=200A＞I电e=160A和皮带机，I开e=200A＞I电e=160A适合。

第六章矿用电缆第一节矿用电缆的种类、性能及选型原则一、矿用电缆的种类、结构、型号、规格矿用电缆分为三类：铠装电缆、橡套电缆、塑料电缆。

所谓铠装电缆就是用钢丝或钢带把电缆铠装起来。

由于钢丝或钢带耐拉力强，所以钢丝铠装电缆多用于立井井筒或急倾斜巷道中；而钢带铠装电缆多用于水平巷道或缓倾斜巷道。

最大优点绝缘强度高，适宜用作高压电缆，在井下多用于对固定设备和半固定设备的供电。

（一）、铠装电缆的结构（如图6-1-1所示）：图6-1-1 铠装电缆结构图1--为铜或铝铰线制成的主芯线；2--为相间浸渍纸绝缘层；3--为浸渍麻绳填料，以保证电缆成缆后为圆形；4--为统包浸渍绝缘层，以增加相线对地的绝缘；5--为铅包层，用来防止潮气进入纸绝缘层而降低绝缘水平，同时与铠装一起作为接地线；6--为涂沥青纸防腐带，用来保护铅包层不受空气和水的腐蚀；7--为黄麻保护层，用来避免铠装和铅包之间互相摩擦而损坏铅包层；8--为钢丝或钢带铠装，用来承受机械力，使电缆不受损伤。

铠装电缆的导线芯线有铝线和铜线两种。

为了防止电缆铠装部分被腐蚀，有的电缆还在铠装外面覆盖有黄麻护层，在煤矿井下，特别是井下机电硐室和有木支架的巷道中，不能使用有外黄麻护层的铠装电缆。

如果使用，必须将外黄麻护层剥落，并在铠装上涂以防锈漆。

（二）铠装电缆的型号及用途（见表6-1-1）（三）、橡套电缆的结构（见图 6-1-2 6-1-3）橡套电缆分普通橡套电缆、阻燃橡套电缆和屏蔽橡套电缆三种。

对于井下移动设备的供电，多采用柔软性好、能够弯曲的橡套电缆。

橡套电缆主要用于向采区移动设备供电。

1、普通橡套电缆：普通橡套电缆的外护套由天然橡胶制成。

由于天然橡胶可以燃烧，并且燃烧时分解出的气体有助燃作用，容易造成火灾，因此在有瓦斯、煤尘爆炸危险的煤矿井下，不宜使用普通橡套电缆。

橡套电缆的芯线是用多股铜丝或铝丝右旋或左旋方向拧成。

根据芯线数不同，有4、5、6芯电缆。

4芯以上的电缆中，除3根主芯线（动力芯线）、1根接地芯线外，其余的为控制芯线。
