连续油管带底封分段压裂技术

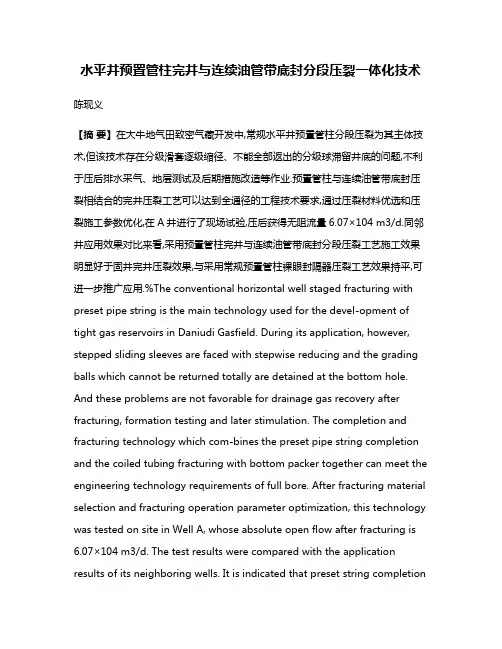

水平井预置管柱完井与连续油管带底封分段压裂一体化技术陈现义【摘要】在大牛地气田致密气藏开发中,常规水平井预置管柱分段压裂为其主体技术,但该技术存在分级滑套逐级缩径、不能全部返出的分级球滞留井底的问题,不利于压后排水采气、地层测试及后期措施改造等作业.预置管柱与连续油管带底封压裂相结合的完井压裂工艺可以达到全通径的工程技术要求,通过压裂材料优选和压裂施工参数优化,在A井进行了现场试验,压后获得无阻流量6.07×104 m3/d.同邻井应用效果对比来看,采用预置管柱完井与连续油管带底封分段压裂工艺施工效果明显好于固井完井压裂效果,与采用常规预置管柱裸眼封隔器压裂工艺效果持平,可进一步推广应用.%The conventional horizontal well staged fracturing with preset pipe string is the main technology used for the devel-opment of tight gas reservoirs in Daniudi Gasfield. During its application, however, stepped sliding sleeves are faced with stepwise reducing and the grading balls which cannot be returned totally are detained at the bottom hole. And these problems are not favorable for drainage gas recovery after fracturing, formation testing and later stimulation. The completion and fracturing technology which com-bines the preset pipe string completion and the coiled tubing fracturing with bottom packer together can meet the engineering technology requirements of full bore. After fracturing material selection and fracturing operation parameter optimization, this technology was tested on site in Well A, whose absolute open flow after fracturing is 6.07×104 m3/d. The test results were compared with the application results of its neighboring wells. It is indicated that preset string completionand staged fracturing with coiled tubing and bottom packer is much better than the cementing, completion and fracturing, and basically the same as the conventional fracturing technology with preset pipe string and open hole packer. Therefore, it can be popularized further.【期刊名称】《石油钻采工艺》【年(卷),期】2017(039)001【总页数】5页(P66-70)【关键词】大牛地气田;水平井;全通径;预置管柱完井;连续油管;分段压裂【作者】陈现义【作者单位】中石化华北油气分公司【正文语种】中文【中图分类】TE257;TE357大牛地气田位于鄂尔多斯盆地北部，主要开发层位为上古石盒子组和山西组。

连续油管技术在水平井分段压裂中的应用连续油管技术在当前油田生产开采后期阶段的应用起到了有效提升油田的生产开采效率的作用。

本文主要针对连续油管分段压裂技术在具体实施过程中的工艺参数优化进行了研究，并结合生产现场应用中存在的一些问题，针对连续油管与双封单卡分段压裂技术有效结合进行了深入的探讨。

在此基础上进一步提升了作业现场的施工作业效率。

标签：水平井;连续油管;分段压裂;管柱引言针对我国低渗透油藏所具备的储集层薄、层段多、层间物性差异大等一些特点，研发出了一种水平井的分段压裂施工技术。

该技术能够针对水平井的多个层段实现有针对性的压裂工艺改造，在实际的应用中也取得了良好的效果，是我国一些主力油田在实际生产中针对低渗透油田进行压裂施工作业时的一种主要技术之一。

但是初期阶段由于需要通过管柱的上提来完成多段压裂，而且施工过程中必须要针对井口装置进行反复的拆装，导致实际工作效率较低，施工作业人员的劳动强度也是比较大的，而且还会导致出现井控风险。

1 结构原理分析连续油管压裂施工的管柱结构中主要包括了连续油管、旋转接头、丢手接头、扶正器、导压喷砂器等几个部分[1]。

在实际进行压裂施工的时候充分利用双封隔器实现目的层的单卡，封隔器在进行坐封的时候主要依靠的是导压喷砂器的节流作用，在喷砂器的节流作用下还能够完成对目的层段的压裂施工，在完成整个压裂施工后通过实施反循环洗井、冲砂来达到洗井目的，然后通过上提管柱和反洗的反复实施就能完成对整个井段的多段压裂施工。

2 配套技术分析2.1 连续油管配套工具在针对普通油管的结构设计方式进行改进后，形成了当前的双封单卡压裂工艺管柱连接以及解卡机构。

但是这种结构并不能很好的适用于连续油管。

鉴于此，为了实现两种结构的融合，专门设计了一种油壬式的旋转接头和剪切式的丢手安全接头，这样就能够在原有的双封单卡管柱结构上顺利的连接连续油管，实现两种结构的配套使用，使得实际压裂施工的风险得到了有效的控制。

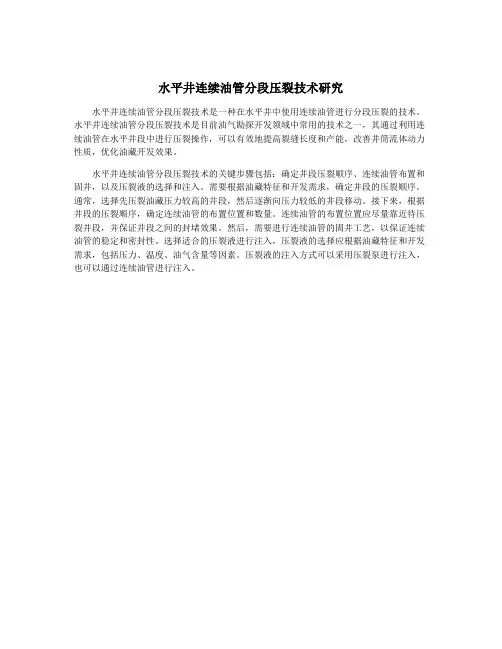

水平井连续油管分段压裂技术研究
水平井连续油管分段压裂技术是一种在水平井中使用连续油管进行分段压裂的技术。

水平井连续油管分段压裂技术是目前油气勘探开发领域中常用的技术之一，其通过利用连续油管在水平井段中进行压裂操作，可以有效地提高裂缝长度和产能，改善井筒流体动力性质，优化油藏开发效果。

水平井连续油管分段压裂技术的关键步骤包括：确定井段压裂顺序、连续油管布置和固井，以及压裂液的选择和注入。

需要根据油藏特征和开发需求，确定井段的压裂顺序。

通常，选择先压裂油藏压力较高的井段，然后逐渐向压力较低的井段移动。

接下来，根据井段的压裂顺序，确定连续油管的布置位置和数量。

连续油管的布置位置应尽量靠近待压裂井段，并保证井段之间的封堵效果。

然后，需要进行连续油管的固井工艺，以保证连续油管的稳定和密封性。

选择适合的压裂液进行注入，压裂液的选择应根据油藏特征和开发需求，包括压力、温度、油气含量等因素。

压裂液的注入方式可以采用压裂泵进行注入，也可以通过连续油管进行注入。

连续油管拖动底封水力喷射环空加砂分段压裂技术王金友;许国文;李琳;姚国庆;张宏岩;王澈【摘要】The technology of abrasive perforating and annulus fracturing with coiled tubing is a no-vel stimulation method that integrates perforation with fracturing and zonal isolation.The bottom packer is set to seal the annulus between casing and tubing to plug lowerreservoirs.Conventional structure Y211 packer or K344 packer and spray gun does not fully meet the technical require-ments .So the design of the inflatable packers and hydraulic j et was optimized and improved by the software of Ansys and Solidworks.Both the innovative design of packing element and its shoulder protection mechanism and the formula of elastomer with high tensile strength and elongation could reduce the setting pressure and improve the bearing performance.Optimized slip structure and sand stuck prevention mechanism could improve the packers'anchor and sealing reliability. The integral embedded hydraulic j et improves the wear resistance of the string to fracture the multiple stages with high efficiency.The pipe string rated up to 70 MPa at 120 degrees Celsius with maximum 14 stages in one trip.The cost was reduced more than 50% compared with that of foreign countries.%连续油管拖动底封水力喷射环空加砂压裂工艺是集射孔、压裂、封隔于一体的新型增产改造技术.针对常规结构Y211型封隔器或K344型封隔器及喷枪不完全满足工艺需求的问题,采用Solidworks、Ansys等软件对新型Y211型封隔器、喷枪等工具进行优化设计.创新设计特殊密封结构胶筒及其肩部保护机构,研制抗拉强度和延伸率高的胶料配方,降低了坐封力,提高了承压性能.优化卡瓦结构,设计防砂卡机构,提高了封隔器锚定及坐封可靠性.研制了内嵌整体式喷枪,提高耐磨性能,满足多段压裂需要.通过攻关研究,工艺管柱达到耐温120℃、承压70 MPa指标,单趟管柱可压裂14段,成本比国外降低50%以上.【期刊名称】《石油矿场机械》【年(卷),期】2016(045)005【总页数】4页(P69-72)【关键词】连续油管;封隔器;分段压裂;工艺【作者】王金友;许国文;李琳;姚国庆;张宏岩;王澈【作者单位】大庆油田有限责任公司采油工程研究院,黑龙江大庆 163453;大庆油田有限责任公司采油工程研究院,黑龙江大庆 163453;大庆油田有限责任公司采油工程研究院,黑龙江大庆 163453;大庆油田有限责任公司采油工程研究院,黑龙江大庆 163453;大庆油田有限责任公司采油工程研究院,黑龙江大庆 163453;大庆油田有限责任公司第六采油厂,黑龙江大庆 163453【正文语种】中文【中图分类】TE934.207连续油管拖动底封水力喷射环空加砂压裂技术是近年来研究的集射孔、压裂于一体的新型增产改造技术，可实现多簇射孔大规模压裂，管柱配套底部封隔器实现了层段间有效封隔，改造针对性强[1-2]。

水平井连续油管分段压裂技术研究连续油管压裂技术可以实现一次多压作业，更好地提高油井产量。

本文对连续油管分段压裂技术进行简单的叙述，并对连续油管分段压裂方案优化展开探讨和研究。

标签：水平井;连续油管技术;分段压裂低渗透油藏是很多油田提高产量的重要资源，采用水平井分段压裂技术可以使低渗透油藏流通性变好、减小渗流阻力、提高油田采收率。

水平井开发技术的进步，可以有效地动用难以开采的油藏，分段压裂施工需要以压裂管柱的安全起下作为保证，连续油管在卷筒拉直以后下放到井筒中，当作业完成之后从井中提取出来重新卷到卷筒中，具有很高的作业效率。

1连续油管分段压裂技术概述该技术以水动力学作为研究的前提，把连续油管技术实现与压裂技术的结合，采用喷砂射孔及环空加砂进行压裂的办法，可以对水平井进行一次多压。

进行施工作业过程中，需要先设计好压裂施工所采用的工具串，是由导引头、机械丢手、喷枪、封隔器等构成，压裂施工时把工具串投入到井筒中，采用机械定位装置实现位置确定，并对深度进行校核，利用打压办法来完成封隔器的坐封，达到合格标准之后就可以应用连续油管水力喷砂射孔技术进行作业，再采用环空加砂压裂技术，当完成一段压裂作业之后再对管柱进行上提操作，在后续层段采用相同的施工作业方式，不需要太多的时间就可以实现对多层段的地层压裂改造作业。

2连续油管分段压裂方案优化某油田区块采用水平井连续油管技术进行分段压裂增产，达到了比较理想的效果，把裸眼封隔器分段壓裂作为主要的压裂工艺技术，可该压裂工艺需要较长的作业时间，压裂之后还需要较多的工艺来完善，很难对裂缝起始位置进行有效地控制，为了提高压裂增产效果，可以采用连续油管分段压裂技术，充分考虑到多种影响因素，对原有的压裂方案进行优化改进。

2.1裂缝特征优化地层裂缝长度情况直接影响着低渗透油藏的开采效果，如果地层裂缝长度变大，油气产量则会相应地提升。

对早期投入使用的油井地质情况进行分析来看，如果地层裂缝长度达到90-100米，可以达到较高的原油产量，从而实现较长的稳产时间。

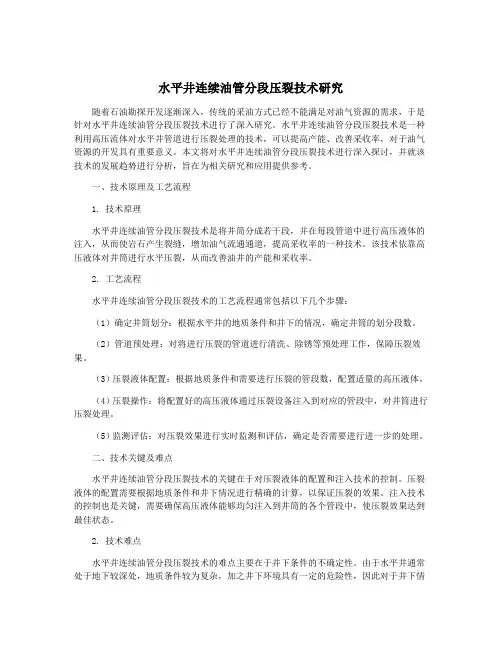

水平井连续油管分段压裂技术研究随着石油勘探开发逐渐深入，传统的采油方式已经不能满足对油气资源的需求，于是针对水平井连续油管分段压裂技术进行了深入研究。

水平井连续油管分段压裂技术是一种利用高压流体对水平井管道进行压裂处理的技术，可以提高产能、改善采收率，对于油气资源的开发具有重要意义。

本文将对水平井连续油管分段压裂技术进行深入探讨，并就该技术的发展趋势进行分析，旨在为相关研究和应用提供参考。

一、技术原理及工艺流程1. 技术原理水平井连续油管分段压裂技术是将井筒分成若干段，并在每段管道中进行高压液体的注入，从而使岩石产生裂缝，增加油气流通通道，提高采收率的一种技术。

该技术依靠高压液体对井筒进行水平压裂，从而改善油井的产能和采收率。

2. 工艺流程水平井连续油管分段压裂技术的工艺流程通常包括以下几个步骤：（1）确定井筒划分：根据水平井的地质条件和井下的情况，确定井筒的划分段数。

（2）管道预处理：对将进行压裂的管道进行清洗、除锈等预处理工作，保障压裂效果。

（3）压裂液体配置：根据地质条件和需要进行压裂的管段数，配置适量的高压液体。

（4）压裂操作：将配置好的高压液体通过压裂设备注入到对应的管段中，对井筒进行压裂处理。

（5）监测评估：对压裂效果进行实时监测和评估，确定是否需要进行进一步的处理。

二、技术关键及难点水平井连续油管分段压裂技术的关键在于对压裂液体的配置和注入技术的控制。

压裂液体的配置需要根据地质条件和井下情况进行精确的计算，以保证压裂的效果。

注入技术的控制也是关键，需要确保高压液体能够均匀注入到井筒的各个管段中，使压裂效果达到最佳状态。

2. 技术难点水平井连续油管分段压裂技术的难点主要在于井下条件的不确定性。

由于水平井通常处于地下较深处，地质条件较为复杂，加之井下环境具有一定的危险性，因此对于井下情况的监测和控制是技术的难点所在。

对于井下管道的清洁和预处理工作也是技术的难点之一。

三、技术发展现状目前，水平井连续油管分段压裂技术已经在一些具有先进采油工艺的油田得到应用，并取得了一定的成效。

水平井连续油管分段压裂技术研究一、引言随着石油勘探开发技术的不断发展，我国油田的油气开采过程中出现了许多难题，其中包括水平井开发技术的研究。

水平井在油气开采中应用广泛，通过水平井连续油管分段压裂技术，可以有效提高水平井的产量，改善开采效果。

对水平井连续油管分段压裂技术进行深入研究，对我国油气开采技术的提升具有重要意义。

水平井连续油管分段压裂技术是一种在水平井油管内实施分段压裂，以提高井底产量的技术。

该技术通过在水平井内设置多级隔离器，分段对油管进行压裂，达到改善油气开采效果的目的。

水平井连续油管分段压裂技术具有以下特点：1. 提高产量：通过分段压裂，可以有效提高井底产量，改善油气开采效果。

2. 节约成本：采用该技术可以减少井下作业次数，降低油气开采成本。

3. 操作简便：通过水平井连续油管分段压裂技术，可以实现在线压裂，操作简单方便。

1. 分段隔离器的设计：水平井连续油管分段压裂技术中的关键技术之一是分段隔离器的设计。

分段隔离器需要具备良好的密封性能，能够承受高压力，有效分隔每个压裂段。

2. 压裂流量控制：在水平井连续油管分段压裂过程中，需要对每个压裂段的流量进行控制，确保每个压裂段都能够得到合适的压裂效果。

3. 压裂液的选取：水平井连续油管分段压裂技术中，需要选取合适的压裂液，以满足不同地质条件下的压裂需求，提高压裂效果。

4. 压裂参数优化：对水平井连续油管分段压裂的参数进行优化，可以提高压裂效果，降低成本。

压裂参数的优化需要考虑地质条件、井筒情况等因素。

四、水平井连续油管分段压裂技术的应用案例分析某海上油田利用水平井连续油管分段压裂技术，对水平井进行了分段压裂作业。

实验结果显示，该技术可以在海上油田中有效提高井底产量，降低成本，适用于海上油气开采。

1. 智能化技术的应用：随着人工智能、大数据等技术的不断进步，水平井连续油管分段压裂技术将更加智能化，实现自动化、精细化管理。

2. 环保技术的应用：未来水平井连续油管分段压裂技术将更加注重环保，选取更加环保的压裂液、减少压裂对地下水资源的影响。

水平井连续油管分段压裂技术研究水平井连续油管分段压裂技术是一种有效的增产技术，近年来得到了广泛应用。

本文将就此技术进行研究探讨。

一、技术原理水平井连续油管分段压裂技术，是在水平井开采中分别在油管里加装水平节间压裂器的情况下，采用不同压裂泵与油管连接，通过压裂液在水平井管道内不断向下流动，并在沿途深度可变位置进行压裂作业的技术。

技术原理总结为三点：1、水平井连续油管分段压裂是利用高压水力力学原理，在工作饱和井段的各级破裂压力下，对地层进行破裂作业，以达到增产改造的目的。

2、连续油管分段压裂技术可以在不改变水平井原有场地设备、不改变井筒完井方式的前提下，实现油藏有效压裂增产。

3、连续油管压裂技术，还可规避了传统压裂技术中，多次压裂可能引起井筒等管理、环保问题。

二、技术优势1、可在水平井井筒设备不变的情况下实现压裂作业，不需要在地面或井口进行复杂的增产改造。

可以最大限度保护现有的设施，降低改造的成本。

2、输入压裂泵的压力随着深度不同而调整，使得压力在地层各处平衡，从而达到高效压裂的效果，同时避免了传统压裂低效率的问题。

3、每个节段是独立压裂的，由于其相互独立性，假如其中一个节段出现失效，不会影响到其他段的生产作业。

4、可以实现对水平井井筒深层目标油藏的有效压裂，使得原先难以开采的油气资源可以被充分利用。

三、技术难点及解决方案水平井连续油管分段压裂技术的应用仍存在着一些难点，需要进一步研究和攻克。

主要表现为以下三个方面：1、整个油管道的压裂过程及油气井筒破裂的原理机理，都需要进一步明确。

具体而言，需要深入研究油气井地层力学特性、井段控制方法以及压裂对油藏的长期效应等问题。

2、分段压裂实时监测技术。

目前水平井连续油管分段压裂技术还存在对于油气井破裂效果的实时监控技术难度，需要进一步研究其监控方法和设备。

3、压裂流体的安全性。

该技术需要大量使用压裂流体，其中包含部分有害化学物质，可能对环境造成一定风险。

因此，在技术推广中要注意压裂流体的安全性管理问题。

连续油管带底封分段压裂技术应用与研究摘要：连续管带底封分段压裂技术集合了连续管技术、水力喷射、分段压裂等技术的特点，可以实现水力喷射射孔与压裂联作，无需另行射孔，在压裂过程中，可以使用工具隔离井筒分段对目的层进行施工，其一趟钻具可进行多段压裂，减少起下钻作业次数，缩短了作业周期，可以适应于不同的完井方式。

因此，连续管带底封分段压裂技术成为目前各大油田储层改造的热点技术之一。

关键词：连续油管低压低渗水力喷射加砂压裂一、前言陕北工区油井属于低压低渗、浅井油气田，为了加快开发进度，取得油气成果，2013年开始采用连续油管带底封分段拖动压裂，此种压裂方式综合了水力喷射射孔、水力压裂，可以较为准确地在指定位置制造裂缝，加砂压裂；同时依靠本身携带的封隔器工具，可以有效地分隔目的层，对不同层段进行不同的作业，有效的节省了作业时间、减少作业风险；对于开发陕北工区低渗透油藏等难动用储量具有重要的意义和广阔前景。

二、水力喷射分段压裂机理1.水力喷射射孔机理水力喷射射孔是将流体通过连续油管、喷射工具，将高压能量转换成动能，通过动能产生高速射流冲击（或切割）套管或岩石形成一定直径和深度的射孔孔眼。

为了达到好的射孔效果，可在流体中加入40-60目石英砂、粉陶等磨料，以达到预期效果。

通常分析认为水力喷砂射流的能力随压力和排量的增加而增加，磨料的浓度和粒度存在一个最佳值，在固定的条件下，存在最大射孔深度和最优射孔时间。

水力喷射射孔可以减轻近井筒地带应力集中，有利于提高近井筒地带渗透率，穿透近井筒污染带，泄油面积增大，降低生产压降，增加向井筒的渗流速度，增加未污染地层流向井筒的液量，从而提高油井产量。

2.水力射孔裂缝起裂控制机理合理选择射孔方位，可确保裂缝沿垂直于最小水平主应力方向延伸，使裂缝足够宽，单一主裂缝向地层远处发展，避免裂缝转向，降低地层起裂压力。

水力喷射射孔容易实现射孔方向与最大水平主应力方向一致，喷射出的孔道较深。

水平井连续油管分段压裂技术研究水平井是一种油气勘探和开发技术，是在垂直井的基础上发展而来的。

它可以穿越油层，在多个断层上部署多个侧钻井，在垂直井中钻几个水平段，利用水平井管道的长度与地质体的横向尺度相同，将大量的油气开采出来。

然而，在水平井开发过程中，单一压裂技术不能完全满足不同地质条件下的不同需求。

因此，针对不同的井段，需要采用不同的压裂技术。

水平井连续油管分段压裂技术，是针对水平井管道长度相同、地质体的横向尺度不同的特点，以及井段地质条件不同的实际情况，采用不同的压裂技术，实现水平井压裂成果的最大化。

这里简要介绍三种常见的水平井连续油管分段压裂技术。

一、区间式压裂技术区间式压裂技术是将水平井管道按需求分为若干个井段，对每个井段进行单独压裂处理的一种技术。

该技术主要用于井段之间断层和岩性变化较大的情况下。

该技术可有效降低压裂材料和费用的消耗，避免压裂材料由于不合理的施工操作而流失，并且通过压裂面积的优化，从而提高油气开采产量。

二、累积式压裂技术累积式压裂技术是在保持管道光滑状态的前提下，不断将压裂液体在管道内累积，使压裂效果得到充分的发挥。

该技术适用于井段地质条件相对均匀的情况下。

使用该技术的关键是采用足够多的压裂液体，并控制压力、砂质等参数，使得压力能够迅速降低，从而形成最大的压裂面积。

三、反向压裂技术反向压裂技术是在井段中的低压力部分注入液体，使压力向上推移，与其它压力较高的井段进行相互作用以形成压力平衡。

这种技术适用于水平井段中地质条件差距较大、且有连续断层的情况下，可以大大提高井段开发效果，增加井段油气产量。

总之，水平井连续油管分段压裂技术是一种将井段分成若干个段，然后对每个段进行不同的压裂技术处理的技术。

这种技术可以很好地在不同地质条件下适应不同的需求，从而实现水平井开发产量的最大化。

连续油管带底部封隔器拖动压裂施工程序及技术要点（试行稿）一、底封拖动分段压裂施工程序1 装井口（见图1）安装顺序：注入头→防喷器→防喷管→羊角头注入器→主阀门→KQ130/65-70型压裂井口四通。

2连续油管设备连接2.1 按现场施工布置图摆放连续油管作业设备，安装防喷盒胶芯、闸板防喷器组，试验BOP各闸板动作；2.2连续油管连接前先用水泥车泵送钢球通管，通管正常，检查连管端部150mm 部位，管段表面不得有划痕、凹陷、点蚀、变形等缺陷。

有缺陷时，用连管割刀将变形部分切除。

用70-90目砂纸除锈，并用板锉对管端倒角。

倒角标准为4*18±2°可进行工具连接；2.3连接防喷管和井下工具串；2.4拉力测试：将拉力插板插入卡瓦连接器上端平面，拉动连管，使插板与防喷管贴紧，工具串连接完成后需进行工具连接强度拉力试验，实验三次，分别为5 t、12 t、21t，最大拉力为18-21吨（具体按照工具公司技术要求），如工具接头与连续油管发生相对滑移，需重新连续。

2.3连接压裂管线、固定、试压.。

试压前将试压丝堵装入卡瓦连接器。

2.3.1 安装连接并固定压裂管线，对压裂管线及井口走泵试压至70MPa，5min内压降不超过0.5MPa，井口及管线无刺、漏、渗现象为合格。

3 工具入井、套管接箍定位器定位、校深（见图2）3.1 将下入连续油管工具串，下入速度10-15m/min为益，放入井至100m时做工具坐封测试，坐封负荷为30 kN。

坐封测试完毕，下放工具串至测点深度以下，然后匀速上提连续油管，观察MCCL经过接箍产生的波动，测试标准为15 kN -18 kN，校准封隔器坐封深度。

3.2 喷砂射孔及压裂管柱管串结构（由上至下）：2"连续油管+卡瓦连接器+机械丢手+扶正器+喷射工具+平衡阀+底封工具+机械式套管接箍定位器+扶正引锥。

重点技术要求：a.在工具入井前，仔细检查工具外观，如有磕碰伤、裂缝、变形等则不能入井；检查确认所有工具的基本性能参数及密封圈、销钉压力等级。

[训练]连续油管喷砂射孔分段压裂新技术的应用译自:IADC/SPE 155594连续油管喷砂射孔分段压裂新技术的应用Xiude Lu, Dengsheng Ye, Juhui Zhu, Dan Song, Congbin Yin, Bin Guan, andGuigang Wang川庆钻探工程有限公司井下作业公司摘要随着我国逐步对致密气藏、页岩气藏等非常规油气藏实施勘探开发,压裂增产技术也逐步呈现大规模、多段分段压裂的趋势。

连续油管带封隔器套管分级压裂技术是目前国外较新研发的一种既能实现大规模改造,又能达到分层压裂、精细压裂的一种新型分级压裂技术。

这一技术通过连续油管结合带封隔器的喷射工具,利用封隔器的多次上提下放坐封解封达到不限次数多级压裂的目的;通过连续油管喷砂射孔、套管进行主压裂,可实现较大规模改造;通过连续油管的精确定位,可对储层纵向上的多个薄互层进行灵活分层,进而达到精细压裂的目的。

为此,详细阐述了连续油管带封隔器环空分级压裂的工艺技术特点以及这一技术在国内四川盆地HC井区首次现场应用情况,并对HC井区7口油井施工过程进行了计算和分析。

事实证明,连续油管带封隔器环空分级压裂、作业周期短、分层灵活精细、封隔可靠且施工后井筒清洁,可直接多层测试投产的新型压裂技术。

为我国致密气藏、页岩气藏的多级分段改造提供了新的且行之有效的解决手段。

关键词:连续油管封隔器分段压裂支撑剂随着四川盆地低渗透油藏石油和天然气的勘探和开发，应用新型压裂技术实现多层增产变得越来越重要。

常规的压裂如产层压裂、混合压裂，封隔器压裂均采用一次性压开多个油层的方法 [1]。

利用这种压裂方法可能会出现两个问题:(1)不能有针对性的压开目油层;(2)压裂处理后的参数优化问题。

常规的压裂方法花费较高且费时，增产效果不明显，因此，新型带底部的环形封隔器连续油管多级分段压裂技术得到了发展和应用。

通过连续油管喷砂射孔套管进行主压裂, 可实现精确定位, 对储层纵向上的多个薄互层进行灵活分层, 进而达到精细压裂的目的。

水平井连续油管分段压裂技术研究一、引言在油田开发过程中，水平井是一种常见的开采技术，它可以有效地提高油田的开采率和产能。

对于低渗透油田和致密油气藏的开发，水平井更是一种不可或缺的技术手段。

而在水平井的油管分段压裂技术中，连续压裂技术则是一种能够提高水平井开采效果的重要手段。

对水平井连续油管分段压裂技术进行深入研究，对于油田的开采效果和经济效益具有重大的意义。

二、水平井连续油管分段压裂技术的原理水平井连续油管分段压裂技术是指在水平井井筒内，通过多级油管分段压裂来增加裂缝面积和改善裂缝的连通性，从而提高裂缝的有效性和开采效果。

该技术通过在油管内设置分段压裂器以及分段打压的方式，实现在同一水平井井筒内连续进行多次压裂操作，从而将产能提高到最大。

四、水平井连续油管分段压裂技术的关键技术1. 分段压裂器的设计和制造：分段压裂器是连续油管分段压裂技术的核心设备，其设计和制造直接影响了压裂效果和操作效率。

2. 压裂压力的控制：在连续油管分段压裂过程中，需要对压裂压力进行有效的控制，以保证压裂效果和安全性。

3. 压裂液体的选取和配比：压裂液体的选取和配比对于压裂效果至关重要，需要根据地质条件和井筒特点进行合理的选择和混合。

五、水平井连续油管分段压裂技术在实践中的应用目前，水平井连续油管分段压裂技术已经在国内外的一些油田实践中得到了应用，并取得了一定的成果。

在国内的某低渗透油田中，连续油管分段压裂技术被成功应用，实现了较好的压裂效果和产能提升。

在国外一些致密油气藏的开发中，该技术也取得了一定的成功，为油气田的开采做出了积极贡献。

六、水平井连续油管分段压裂技术的发展趋势随着油气田勘探开发技术的不断进步，水平井连续油管分段压裂技术在未来将会有更广阔的应用前景。

在技术方面，随着分段压裂器、压裂液体以及控制技术的不断改进，将会使得该技术的操作更加便捷和高效。

在应用方面，水平井连续油管分段压裂技术将会得到更加广泛的应用，为油气田的开采提供更多的技术支持。

水平井连续油管分段压裂技术研究水平井连续油管分段压裂技术是一种有效的增产手段。

该技术可以在水平井管道内部对多个裂缝分别进行压裂处理，实现更加精细化的油藏增产。

本文从水平井连续油管分段压裂技术的原理、施工工艺和应用效果三个方面进行研究分析。

一、技术原理水平井连续油管分段压裂技术是将分段器具和压裂器具组合应用于水平井管道内部，通过施加高压液体进入油管，将沙、石、泥等物质破碎、冲出油管，形成裂缝。

然后将压裂液注入裂缝中，使压裂液从裂缝中反弹出来，将裂缝中的压力转化为井壁周围的破裂力，使油藏更加通透，从而产生更高的产量。

二、施工工艺水平井连续油管分段压裂技术施工需要准备分段器具和压裂器具，同时还需要进行一系列的工程设计和实验验证，以确保其效果和安全性。

施工过程大致如下：1. 准备工作：清理水平井管道、安装分段器具、安装压裂器具、试验压裂器具等。

2. 削减压力：在工程开始之前，需要进行一定的压力削减工作，以确保施工过程中能够保持稳定的压力。

3. 注入高压液体：在压力下，将高压液体注入油管，使沙、石、泥等物质破碎、冲出油管，形成裂缝。

4. 注入压裂液：将压裂液注入到裂缝中，使其从裂缝中反弹出来，将裂缝中的压力转化为井壁周围的破裂力，使油藏更加通透。

5. 固化：压裂液在油管中的时间较短，需通过固化来固化压裂液的效果，提高固定效果和井身强度。

6. 拆除器材：在压裂工作完成后，需要将分段器具和压裂器具进行拆除。

三、应用效果水平井连续油管分段压裂技术具有许多优点，如增产效率高、操作简单等，已被广泛应用于油田开发中。

其具体效果如下：1. 提高油藏压裂贯通率，有效地扩展油藏产油通道，提高油田产能。

2. 提高油井的稳定商品期，减少异常现规和执行井的数量，减少了工程施工难度和成本。

3. 通过对不同段位进行压裂破碎作业，使得分区开采成为可能，从而使开采墨组成为了现实。

4. 采用分段技术，可以满足井下压裂操作不进行停产，能够节省工期、提高了油井产能。

连续油管带底封分段压裂技术在泾河油田的应用探讨随着石油开采手段的不断革新，连续油管带底封分段压裂技术基于融合了水力喷射、分段压裂和油管连续的良好优势，可以有效地减少井下作业时间，适合各种完井形式，所以在很多油田井下作业中都得到了很好的应用。

泾河油田位于鄂尔多斯盆地的南部，横跨了2省3市7县1區。

而其中长8油藏由于渗油不高，在初期通过裸眼封隔设施进行了分段压裂的完井作业，不过由于起裂的区域不是很明朗，不能顺利地完成通径的完整处理，在开采上具有一定的局限性，所以使用连续油管带底封分段压裂技术进行了替代。

本文以该技术的实际应用为立足点，对其在操作技术上应当把握的重点内容进行分析探讨，为在更多的油田进行推广普及，提供一定的参考价值。

标签：油田开采；连续油管；底封分段；压裂技术；应用分析1 前言泾河区域的长8油藏是砂岩渗透效果和孔隙度均不是很高的一处油藏，石油存储空间的孔隙度仅仅在6%到16.6%的幅度内，均度只有10.2%左右，每天的渗透数值在0.1到1米之间，均渗透仅仅为每天0.26米左右。

初期是在分段压裂的基础上通过裸眼封隔器进行的，虽然在局部地区实现了一定数额的油量采收，然而在后期开采不断增加的情况下，生产出的石油数量逐渐减少，不得不进行后期的能量改进，但是由于使用此种方法对横向油井进行压裂，在油量采收的分段实施和砂岩的冲洗以及反复压裂上存在着很大的难度，而且由于无法找到起裂区域的具体部位，所以是否存留一定数额的油量也确定不了。

因此，在确保油田采收数量的前提下，在JH2P20井开始探索应用了连续油管带底封分段压裂的技术手段。

通过有效地连通输油管道、封隔设施和射孔喷砂器材，利用管道注入确保了孔隙的增强和砂岩的喷浆，并且利用环空的方法进行砂岩的压力增加和逐层的压力阻隔，从底端到上部逐渐实现分段压裂的技术改进，不仅清晰地落实了起裂部位的准确地点，同时也有计划、有目标地对地下油层进行开发，有效地提升了完井操作效率，效果非常明显。

连续油管喷砂射孔分段压裂技术的现场应用【摘要】连续油管压裂技术特别适合于具有多个薄油、气层的井进行逐层压裂作业，而且是一种安全、经济、高效的油气田服务技术，从上世纪90年代后期开始在油、气田上应用，连续油管压裂作业已经在加拿大、美国应用多年。

【关键词】多级压裂喷砂射孔封隔器套管分段连续油管喷砂射孔、套管分段压裂是新近发展起来的一种多级压裂技术，该技术结合了封隔器分层、套管大排量注入和连续油管精确定位的优势，对于纵向上具有多个产层的油气藏分层压裂，特别是薄层压裂具有显著优势。

1 原理及特点1.1 连续油管喷砂射孔分段压裂技术原理连续油管喷砂射孔分段压裂技术是通过连续油管下喷砂工具定位后采用高速水流射开套管和地层并形成一定深度的喷孔，流体动能转化为压能，在喷孔附近产生水力裂缝，实现压裂作业。

1.2 工艺流程工艺流程为：（1）连续油管带机械式套管节箍定位器进行定位；（2）连续油管循环射孔液，达到一定排量后加入石英砂射孔；（3）射开套管后，进行反循环洗井，此时平衡阀打开，将射孔液和石英砂洗出井口；（4）进行该层主压裂施工；（5）施工后，上提连续油管解封封隔器，再次定位进入下一层后下放坐封封隔器，开始进行第二层施工。

2 主要工具工具结构包括连续油管接头或丢手部分（发生特殊情况可进行丢手），扶正器、水力喷射工具、平衡阀/反循环接头（进行反循环）、封隔器、封隔器锚定装置、机械式节箍定位器。

3 现场应用情况及效果3.1 合川001-70-X3井基本情况（表1）3.2 注入方式喷砂射孔：Φ44.5 mm 连续油管带喷射工具加砂压裂：Φ44.5 m m 连续油管Φ139.7mm 套管环空注入3.3 施工管串Φ77.8m m引鞋+Φ135m m机械定位器下端+Φ100.0m m机械定位器上段端+Φ117.0mm封隔器+Φ85 mm平衡阀+Φ94mm喷枪（Φ5.5mm×3孔，孔眼相位120o）+Φ117.0mm扶正器+Φ73.15mm变扣接头+Φ73.15mm液压丢手+ NC16转2-3/8”PAC接头+Φ79.5mm连续油管接头3.4 喷砂射孔参数3.5 返排及测试效果2012年2月16～2月27日用油嘴控制连续自喷排液，累计排液968.4m3，余液42.75m3，后期最高氯根含量117654mg/L；期间井口压力20.5↘5.2↗10.1↘3.0MPa，放喷累计产气52000m3。
