压电陶瓷的工作原理
首先，我们来看压电效应。
当外力作用在压电陶瓷上时，它会引起晶格结构的
畸变，从而使得陶瓷内部产生极化。
这种极化会导致正负电荷的分离，最终产生一个电场，这就是压电效应。
这个电场的大小与施加在压电陶瓷上的力成正比，这就是为什么压电陶瓷可以将机械能转换为电能的原因。
其次，我们来看反压电效应。
当外加电压施加在压电陶瓷上时，它会改变陶瓷
内部的极化方向，从而引起晶格结构的畸变，最终导致陶瓷的形变。
这就是反压电效应，也就是说，压电陶瓷可以将电能转换为机械能。
通过上面的介绍，我们可以看出，压电陶瓷的工作原理是基于压电效应和反压
电效应的相互转换。
这种特殊的性质使得压电陶瓷在声波传感器、压力传感器、振动传感器等领域有着重要的应用。
同时，在压电陶瓷驱动器、压电陶瓷换能器等方面也有着广泛的应用。
总的来说，压电陶瓷的工作原理是非常特殊和重要的，它的应用领域也非常广泛。
通过对其工作原理的深入理解，我们可以更好地发挥其作用，推动科技的进步，为人类社会的发展做出更大的贡献。
希望本文能够对压电陶瓷的工作原理有所帮助，谢谢阅读。
压电陶瓷的工作原理与应用1. 什么是压电陶瓷？压电陶瓷是一种具有压电效应的陶瓷材料，具有特殊的物理性质。
当施加压力或电场时，压电陶瓷会发生正比例的形变或电荷分布变化。
其工作原理基于压电效应，即通过施加压力或电场激发压电陶瓷产生形变或电荷分布的变化。
压电陶瓷材料主要由氧化物和复合材料组成，具有稳定的物理和化学性质。
2. 压电陶瓷的工作原理压电陶瓷的工作原理基于压电效应，分为压电效应和逆压电效应两种模式。
2.1 压电效应压电效应是指当施加机械应力于压电陶瓷时，会在材料内产生电荷分离。
这种电荷分离是由于晶格结构的变化所引起的。
压电效应的量级与施加的压力成正比。
压电效应是压电陶瓷实现能量转换、传感和控制的基础。
2.2 逆压电效应逆压电效应是指当施加电压于压电陶瓷时，会导致陶瓷的形变。
施加电压使得陶瓷内部的电荷重分布，进而引起形变。
逆压电效应可以通过改变施加的电压来精确控制压电陶瓷的形变，因此广泛应用于执行器和传感器等领域。
3. 压电陶瓷的应用压电陶瓷由于其独特的物理性质和工作原理，在众多领域中有着广泛的应用。
3.1 压电陶瓷传感器压电陶瓷传感器是利用压电效应对外界压力或应力进行测量的传感器。
通过安装压电陶瓷传感器可以实现对力、质量、压力等物理量的测量和检测。
压电陶瓷传感器广泛应用于工业自动化、航空航天等领域中。
3.2 压电陶瓷应用于超声波技术压电陶瓷在超声波技术中起到重要的作用。
通过施加交变电场，压电陶瓷可以产生超声波。
超声波技术在医学成像、材料检测和土木工程中有着广泛的应用。
3.3 压电陶瓷控制器压电陶瓷控制器是通过施加电压控制陶瓷的形变的装置。
压电陶瓷控制器可以用于精确控制执行器、阀门等的位置和形变。
在精密仪器、机械控制等领域中被广泛应用。
3.4 压电陶瓷用于发电压电陶瓷可以通过压电效应转换机械能为电能。
将压电陶瓷放置在机械振动环境中，可以利用振动能量产生电能。
这种方法在一些低功率应用中具有潜力，如自动感应式无线传感器等。
压电陶瓷压电陶瓷（Piezoelectric ceramics）是一种特殊的陶瓷材料，具有压电效应。
它具有压电效应，能够在外界施加压力或扭转时产生电荷，同时在外加电场下也能产生机械变形。
因此，压电陶瓷广泛应用于传感器、换能器、储能器、振动器等领域。
本文将介绍压电陶瓷的原理、特性以及应用领域。
首先，我们来了解一下压电陶瓷的原理。
压电现象最早是由法国物理学家庞丁（Pierre Curie）和雅克（Jacques Curie）在1880年发现的。
他们发现某些晶体，如石英和长石，在外界施加压力时会产生电荷。
这被称为正压电效应。
而如果在外加电场的作用下，这些晶体会发生机械变形，这被称为反压电效应。
接下来，我们来探讨一下压电陶瓷的特性。
压电陶瓷具有几个主要的特性。
首先，它们具有良好的压电和逆压电效应。
这使得它们成为制造传感器和换能器的理想材料。
其次，压电陶瓷还具有良好的机械强度和稳定性。
它们可以承受高压力和机械应力，并且能够在广泛的温度范围内工作。
此外，压电陶瓷具有较宽的频率范围和较高的输出功率。
这使得它们成为制造振动器和储能器的理想选择。
压电陶瓷具有广泛的应用领域。
其中一个主要应用是在传感器领域。
压电陶瓷可以用于制造压力传感器、加速度传感器、力传感器等。
这些传感器可以广泛应用于自动化、工业控制、医疗设备等领域，实现对压力、加速度、力等参数的测量和监控。
另一个主要应用是在换能器领域。
压电陶瓷可以用于制造超声换能器、声波清洗器、喇叭等。
这些换能器可以将电能转化为机械能，实现声音的放大和传播。
此外，压电陶瓷还可以应用于振动器、储能器、精密电机等领域。
总之，压电陶瓷是一种独特的陶瓷材料，具有压电效应。
它具有压电和逆压电效应、良好的机械强度和稳定性、较宽的频率范围和高输出功率等特性。
压电陶瓷在传感器、换能器、储能器、振动器等领域有广泛的应用。
它们在实际生活中发挥着重要的作用，促进了科技的发展和进步。
希望随着科技的不断发展，压电陶瓷能够在更多领域发挥重要作用，为人们的生活带来更多便利和创新。
压电陶瓷特性分析（一）压电效应压电效应是1880年由居里兄弟在α石英晶体上首先发现的。
它是反映压电晶体的弹性和介电性相互耦合作用的，当压电晶体在外力作用下发生形变时，在它的某些相对应的面上产生异号电荷，这种没有电场作用，只是由于形变产生的现象称为正压电效应。
当压电晶体施加一电场时，不仅产生了极化，同时还产生了形变，这种由电场产生形变的现象称为逆压电效应，逆压电效应的产生是由于压电晶体受到电场作用时，在晶体内部产生了应力，这应力称为压电应力，通过它的作用产生压电应变，实验证明凡是具有正压电效应的晶体，也一定具有逆压电效应，两者一一对应[92]。
任何介质在电场中，由于诱导极化的作用，都会引起介质的形变，这种形变与逆压电效应所产生的形变是有区别的。
电介质可能在外力作用下而引起弹性形变，也可能受外电场的极化作用而产生形变，由于诱导极化作用而产生的形变与外电场的平方成正比，这是电致伸缩效应。
它所产生的形变与外电场的方向无关。
逆压电效应所产生的形变与外电场成正比例关系，而且当电场反向时，形变也发生变化（如原来伸长可变为缩短，或者原来缩短可变为伸长）。
此外，电致伸缩效应在所有的电介质中都具有，不论是非压电晶体还是压电晶体；只是不同结构的电介质晶体的电致伸缩效应的强弱不一样。
而逆压电效应只有在压电晶体中才具有。
能产生压电效应的晶体叫压电晶体。
一类压电晶体是单晶，如石英(SiO2)，酒石酸钾钠(又称洛瑟盐，NaKC4H4O6⋅H2O)，锗酸铋(Bi12GeO20)等。
另一类压电晶体称为压电陶瓷，如钛酸钡(BaTiO3)，锆钛酸铅[Pb(Zr x Ti rx)O3，代号PZT]，日本制成的铌镁锆钛酸铅[Pb(Mg１／３Ｎｂ２／３)O3加入PZT，代号PCM]，中国制成的锑锰锆钛酸铅[Pb(Mn1/2Sb2/3)O3加入PIT代号PMS]等。
电介质的极化压电晶体都是电介质，而且是各向异性电介质，因此压电晶体的介电性质与各向同性电介质的介电性质是不同的。
压电陶瓷用途压电陶瓷是一种特殊的陶瓷材料，具有压电效应。
它在应用领域有着广泛的用途。
本文将从几个方面介绍压电陶瓷的用途。
一、传感器领域压电陶瓷具有压电效应，当施加力或压力时，会产生电荷或电压。
因此，它在传感器领域有着重要的应用。
例如，压电陶瓷可以用于压力传感器，通过测量电荷或电压的变化来测量外界压力的大小。
此外，压电陶瓷还可以用于加速度传感器、力传感器、声音传感器等。
二、声学设备领域压电陶瓷在声学设备领域有着广泛的应用。
例如，压电陶瓷可以用于扬声器，通过施加电压来产生声音。
同时，它也可以用于麦克风，通过感应声音振动来产生电信号。
此外，压电陶瓷还可以用于超声波发生器、声纳等声学设备。
三、机械设备领域由于压电陶瓷具有压电效应和压电逆效应，可以将机械能转化为电能，也可以将电能转化为机械能。
因此，在机械设备领域有着广泛的应用。
例如，压电陶瓷可以用于振动器，通过施加电压来产生机械振动。
同时，它也可以用于马达或执行器，通过施加电压来实现精确的运动控制。
四、医疗设备领域压电陶瓷在医疗设备领域也有着重要的应用。
例如，压电陶瓷可以用于超声波医疗设备，通过施加电压来产生超声波，用于医学诊断和治疗。
此外，压电陶瓷还可以用于人工耳蜗，将声音转化为电信号，帮助聋哑人恢复听力。
五、电子设备领域压电陶瓷在电子设备领域也有着广泛的应用。
例如，压电陶瓷可以用于压电陶瓷滤波器，通过施加电压来改变其振动频率，实现信号的滤波和调谐。
此外，压电陶瓷还可以用于电子驱动器、电子开关等电子设备。
压电陶瓷具有广泛的应用领域，包括传感器、声学设备、机械设备、医疗设备以及电子设备等。
它的独特性能使其成为许多领域中不可或缺的材料。
随着科技的不断发展，相信压电陶瓷的应用领域还将不断拓展和深化。
简述压电陶瓷的压电原理压电陶瓷是一种特殊的陶瓷材料，拥有压电特性，即能够在受到机械压力或电场激励时发生形变，同时也能够在受到外力的作用下产生电荷。
这一特性使得压电陶瓷在许多领域具有广泛的应用，包括传感器、换能器、电子器件等。
压电陶瓷的压电效应是由于其晶胞结构的不规则性而产生的。
在压电材料中，晶胞内的离子位置存在偏移，形成了正负离子间的偏压。
当受到外力压力或电场激励时，这种偏压会发生改变，导致原子或离子发生位移，从而引起整体的形变。
具体来说，压电陶瓷的压电效应可分为直接压电效应和逆压电效应。
直接压电效应是指当施加机械压力时，压电陶瓷会产生电荷。
这是由于物质晶体内部正负电荷的位移而产生的，形成电荷极化。
这种电荷极化的大小与施加的压力大小成正比。
逆压电效应是指当施加电场时，压电陶瓷会产生形变。
压电陶瓷内部的正负离子会受到电场力的作用，发生位移，从而导致整体形变。
这种形变的大小与施加的电场强度成正比。
压电陶瓷的压电效应既能够将机械能转化为电能，也能够将电能转化为机械能，具有相互转换的特性，因此被广泛应用于能量转换和传感器领域。
压电陶瓷的优点在于具有很高的压电系数、良好的稳定性和可重复性，以及宽广的工作温度范围。
这些特性使得压电陶瓷在各种环境条件下都能够正常工作，并具备长周期稳定性。
压电陶瓷的压电原理是其内部正负离子间的位置偏移和位移能够导致电荷极化和形变。
压电效应的存在使得压电陶瓷成为一种重要的功能性材料，具备广泛的应用前景。
对于我个人而言，我认为压电陶瓷的压电原理是一种非常有趣和神奇的物理现象。
它不仅能够将机械能转化为电能，还能够将电能转化为机械能，实现相互转换。
这种能力在很多应用中都能够发挥重要的作用，比如用于能量转换、传感器等领域。
压电陶瓷的优点也使得它成为一种非常有前景的材料，可以在各种环境条件下稳定工作。
我相信随着科技的进步和应用的推广，压电陶瓷将会发展出更多新的应用，并为我们的生活带来更多便利和创新。
压电效应原理及在陶瓷方面的应用粉体一班郭开旋1103011026内容摘要：某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷。
当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。
当作用力的方向改变时，电荷的极性也随之改变。
相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应，或称为电致伸缩现象。
压电陶瓷实际上是一种经过极化处理的、具有压电效应的铁电陶瓷，是信息时代的新型材料压电陶瓷是功能陶瓷中的一种。
关键词：压电效应、正压电效应、逆压电效应、原理、应用、陶瓷材料、压电陶瓷、铁电陶瓷、功能陶瓷、新型材料、电极化一、压电效应的原理：压电效应的原理是，如果对压电材料施加压力，它便会产生电位差（称之为正压电效应），反之施加电压，则产生机械应力（称为逆压电效应）。
如果压力是一种高频震动，则产生的就是高频电流。
而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。
也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能，这种相互对应的关系确实非常有意思。
压电材料可以因机械变形产生电场，也可以因电场作用产生机械变形，这种固有的机-电耦合效应使得压电材料在工程中得到了广泛的应用。
例如，压电材料已被用来制作智能结构，此类结构除具有自承载能力外，还具有自诊断性、自适应性和自修复性等功能，在未来的飞行器设计中占有重要的地位。
1.压电效应的发现1880年皮埃尔·居里和雅克·居里兄弟发现电气石具有压电效应。
1881年，他们通过实验验证了逆压电效应，并得出了正逆压电常数。
1984年，德国物理学家沃德马·沃伊特（德语：Woldemar V oigt），推论出只有无对称中心的20中点群的晶体才可能具有压电效应。
2.压电材料压电材料会有压电效应是因晶格内原子间特殊排列方式，使得材料有应力场与电场耦合的效应。
（⼯艺技术）压电陶瓷的压电原理与制作⼯艺压电陶瓷的压电原理与制作⼯艺1. 压电陶瓷的⽤途随着⾼新技术的不断发展，对材料提出了⼀系列新的要求。
⽽压电陶瓷作为⼀种新型的功能材料占有重要的地位，其应⽤也⽇益⼴泛。
压电陶瓷的主要应⽤领域举例如表1所⽰。
表1压电陶瓷的主要应⽤领域举例2. 压电陶瓷的压电原理2.1压电现象与压电效应在压电陶瓷打⽕瓷柱垂直于电极⾯上施加压⼒，它会产⽣形变，同时还会产⽣⾼压放电。
在压电蜂鸣器电极上施加声频交变电压信号，它会产⽣形变，同时还会发出声响。
归纳这些类似现象，可得到正、逆压电效应的概念，即：压电陶瓷因受⼒形变⽽产⽣电的效应，称为正压电效应。
压电陶瓷因加电压⽽产⽣形变的效应，称为逆压电效应。
2.2压电陶瓷的内部结构材料学知识告诉我们，任何材料的性质是由其内部结构决定的，因⽽要了解压电陶瓷的压电原理，明⽩压电效应产⽣的原因，⾸先必须知道压电陶瓷的内部结构。
2.2.1压电陶瓷是多晶体⽤现代仪器分析表征压电陶瓷结构，可以得到以下⼏点认识：(1) 压电陶瓷由⼀颗颗⼩晶粒⽆规则镶嵌”⽽成，如图1所⽰。
图1 BSPT压电陶瓷样品断⾯SEM照⽚(2) 每个⼩晶粒微观上是由原⼦或离⼦有规则排列成晶格，可看为⼀粒⼩单晶, 如图2所⽰。
图2原⼦在空间规则排列⽽成晶格⽰意图(3) 每个⼩晶粒内还具有铁电畴组织，如图3所⽰。
图3 PZT陶瓷中电畴结构的电⼦显微镜照⽚（4）整体看来，晶粒与晶粒的晶格⽅向不⼀定相同，排列是混乱⽽⽆规则的，如图4所⽰。
这样的结构，我们称其为多晶体。
图4压电陶瓷晶粒的晶格取向⽰意图2.2.2压电陶瓷的晶胞结构与⾃发极化（1）晶胞结构⽬前应⽤最⼴泛的压电陶瓷是钙钛矿（CaTiO3）型结构，如PbTiO3、BaTiO3、K x Na i-x NbO3、Pb（Zr x Ti i-x）03等。
该类材料的化学通式为ABO3。
式中A的电价数为1或2，B的电价为4或5价。
其晶胞（晶格中的结构单元）结构如图5所⽰。

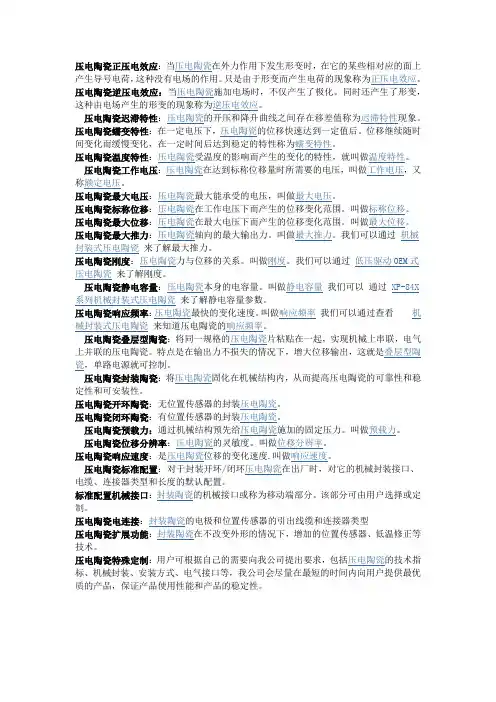

压电陶瓷正压电效应：当压电陶瓷在外力作用下发生形变时，在它的某些相对应的面上产生导号电荷，这种没有电场的作用。
只是由于形变而产生电荷的现象称为正压电效应。
压电陶瓷逆压电效应：当压电陶瓷施加电场时，不仅产生了极化。
同时还产生了形变，这种由电场产生的形变的现象称为逆压电效应。
压电陶瓷迟滞特性：压电陶瓷的开压和降升曲线之间存在移差值称为迟滞特性现象。
压电陶瓷蠕变特性：在一定电压下，压电陶瓷的位移快速达到一定值后。
位移继续随时间变化而缓慢变化，在一定时间后达到稳定的特性称为蠕变特性。
压电陶瓷温度特性：压电陶瓷受温度的影响而产生的变化的特性，就叫做温度特性。
压电陶瓷工作电压：压电陶瓷在达到标称位移量时所需要的电压，叫做工作电压，又称额定电压。
压电陶瓷最大电压：压电陶瓷最大能承受的电压，叫做最大电压。
压电陶瓷标称位移：压电陶瓷在工作电压下而产生的位移变化范围。
叫做标称位移。
压电陶瓷最大位移：压电陶瓷在最大电压下而产生的位移变化范围。
叫做最大位移。
压电陶瓷最大推力：压电陶瓷轴向的最大输出力。
叫做最大推力。
我们可以通过机械封装式压电陶瓷来了解最大推力。
压电陶瓷刚度：压电陶瓷力与位移的关系。
叫做刚度。
我们可以通过低压驱动OEM式压电陶瓷来了解刚度。
压电陶瓷静电容量：压电陶瓷本身的电容量。
叫做静电容量我们可以通过XP-84X系列机械封装式压电陶瓷来了解静电容量参数。
压电陶瓷响应频率：压电陶瓷最快的变化速度。
叫做响应频率我们可以通过查看机械封装式压电陶瓷来知道压电陶瓷的响应频率。
压电陶瓷叠层型陶瓷：将同一规格的压电陶瓷片粘贴在一起，实现机械上串联，电气上并联的压电陶瓷。
特点是在输出力不损失的情况下，增大位移输出，这就是叠层型陶瓷，单路电源就可控制。
压电陶瓷封装陶瓷：将压电陶瓷固化在机械结构内，从而提高压电陶瓷的可靠性和稳定性和可安装性。
压电陶瓷开环陶瓷：无位置传感器的封装压电陶瓷。
压电陶瓷闭环陶瓷：有位置传感器的封装压电陶瓷。
