石英晶体的压电效应及应用

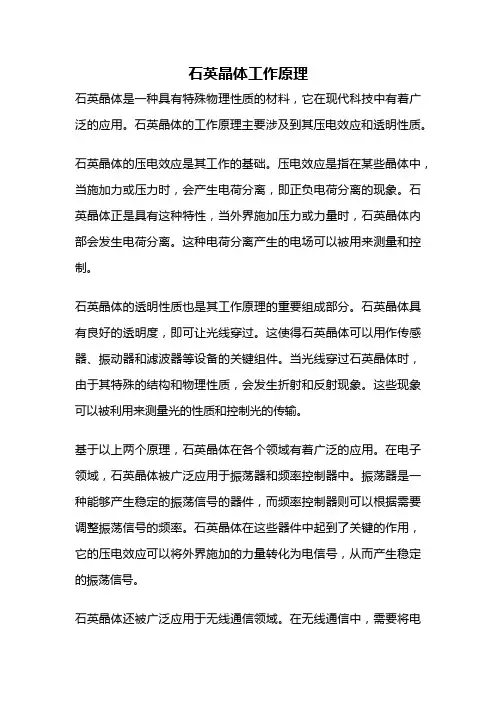

石英晶体工作原理石英晶体是一种具有特殊物理性质的材料，它在现代科技中有着广泛的应用。

石英晶体的工作原理主要涉及到其压电效应和透明性质。

石英晶体的压电效应是其工作的基础。

压电效应是指在某些晶体中，当施加力或压力时，会产生电荷分离，即正负电荷分离的现象。

石英晶体正是具有这种特性，当外界施加压力或力量时，石英晶体内部会发生电荷分离。

这种电荷分离产生的电场可以被用来测量和控制。

石英晶体的透明性质也是其工作原理的重要组成部分。

石英晶体具有良好的透明度，即可让光线穿过。

这使得石英晶体可以用作传感器、振动器和滤波器等设备的关键组件。

当光线穿过石英晶体时，由于其特殊的结构和物理性质，会发生折射和反射现象。

这些现象可以被利用来测量光的性质和控制光的传输。

基于以上两个原理，石英晶体在各个领域有着广泛的应用。

在电子领域，石英晶体被广泛应用于振荡器和频率控制器中。

振荡器是一种能够产生稳定的振荡信号的器件，而频率控制器则可以根据需要调整振荡信号的频率。

石英晶体在这些器件中起到了关键的作用，它的压电效应可以将外界施加的力量转化为电信号，从而产生稳定的振荡信号。

石英晶体还被广泛应用于无线通信领域。

在无线通信中，需要将电信号转化为无线信号进行传输。

石英晶体的压电效应使得它可以将电信号转化为机械振动，并通过适当的电路将其转化为无线信号。

这样，石英晶体就成为了无线通信中的重要组件之一。

除了在电子和通信领域的应用，石英晶体还在其他领域发挥着重要作用。

例如，在科学研究中，石英晶体被用作实验室中的标准参考材料，用于测量和校准仪器的精度。

在医学领域，石英晶体被用作超声波传感器，用于医学成像和诊断。

总的来说，石英晶体的工作原理主要涉及到其压电效应和透明性质。

通过压电效应，石英晶体可以将外界施加的力量转化为电信号，从而产生稳定的振荡信号。

通过透明性质，石英晶体可以用作传感器、振动器和滤波器等设备的关键组件。

基于这些原理，石英晶体在电子、通信、科学研究和医学等领域都有着广泛的应用。

压电效应的原理和应用1. 压电效应的定义和基本原理压电效应是指某些晶体（如石英、陶瓷等）在受到外力作用时会产生电荷分布不均的现象。

这种电荷分布不均会导致晶体产生电势差，即产生电荷。

这个现象被称为压电效应。

压电效应的基本原理是晶体的晶格结构发生微小的形变，导致正负电荷的分离。

当施加的外力改变时，晶体的形变也会相应地改变，进而改变压电材料的电荷分布和电势差。

2. 压电效应的应用2.1 发电应用压电效应的最直接应用是将机械能转换成电能。

利用压电材料的特性，可以制造压电发电机，将机械振动、压力等能量转化为电能。

这种发电方式具有高效率、无污染、稳定性好等特点，在一些特殊场合下有着广泛的应用。

例如，压电发电机可以应用于自行车、汽车以及建筑物等结构上，通过机械振动或者压力变化来为设备供电。

2.2 声波传感应用压电效应还可以应用于声波传感领域。

当压电材料受到声波的作用时，由于声波的机械振动，压电材料会产生电势变化，从而对声波进行检测和测量。

这种应用在声学领域非常常见，例如，压电传感器可以用于声学测量、医学超声波成像和声波控制等领域。

2.3 压电制造应用压电效应还常常被应用于压电微调器件的制造上。

压电微调器件是一种利用压电材料的特性来实现微小位移调整的装置。

这种装置在精密仪器、精密加工设备和光学仪器中起到了重要作用。

例如，压电微调器件可以用于激光打印机的打印头定位、显微镜的焦距调节和光学仪器的波长调节等。

2.4 压电传感应用压电效应在传感领域的应用也非常广泛。

利用压电材料的特性，可以制造各种传感器，如压力传感器、振动传感器、加速度传感器等。

这些传感器可以测量各种物理量，并将其转换为电信号输出。

压电传感器被广泛应用于工业自动化、航空航天、医疗设备等领域，用于监测和控制。

3. 压电效应的未来发展压电效应作为一种重要的物理现象，其应用领域还在不断拓展和创新。

随着科学技术的进步，压电材料的性能和稳定性不断提高，压电效应将在更多的领域得到应用。

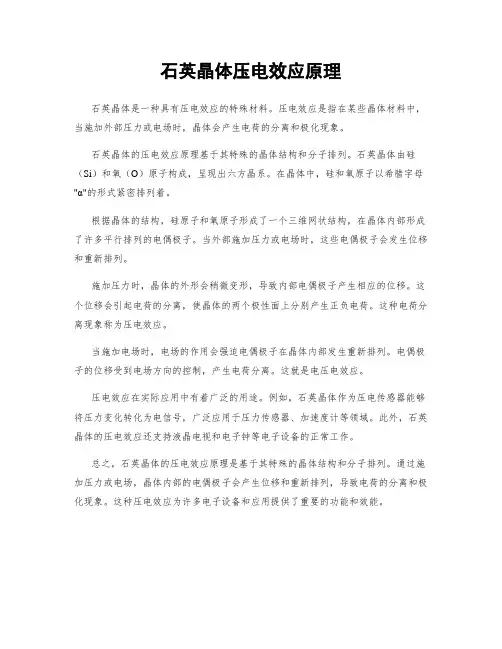

石英晶体压电效应原理
石英晶体是一种具有压电效应的特殊材料。

压电效应是指在某些晶体材料中，当施加外部压力或电场时，晶体会产生电荷的分离和极化现象。

石英晶体的压电效应原理基于其特殊的晶体结构和分子排列。

石英晶体由硅（Si）和氧（O）原子构成，呈现出六方晶系。

在晶体中，硅和氧原子以希腊字母"α"的形式紧密排列着。

根据晶体的结构，硅原子和氧原子形成了一个三维网状结构，在晶体内部形成了许多平行排列的电偶极子。

当外部施加压力或电场时，这些电偶极子会发生位移和重新排列。

施加压力时，晶体的外形会稍微变形，导致内部电偶极子产生相应的位移。

这个位移会引起电荷的分离，使晶体的两个极性面上分别产生正负电荷。

这种电荷分离现象称为压电效应。

当施加电场时，电场的作用会强迫电偶极子在晶体内部发生重新排列。

电偶极子的位移受到电场方向的控制，产生电荷分离。

这就是电压电效应。

压电效应在实际应用中有着广泛的用途。

例如，石英晶体作为压电传感器能够将压力变化转化为电信号，广泛应用于压力传感器、加速度计等领域。

此外，石英晶体的压电效应还支持液晶电视和电子钟等电子设备的正常工作。

总之，石英晶体的压电效应原理是基于其特殊的晶体结构和分子排列。

通过施加压力或电场，晶体内部的电偶极子会产生位移和重新排列，导致电荷的分离和极化现象。

这种压电效应为许多电子设备和应用提供了重要的功能和效能。

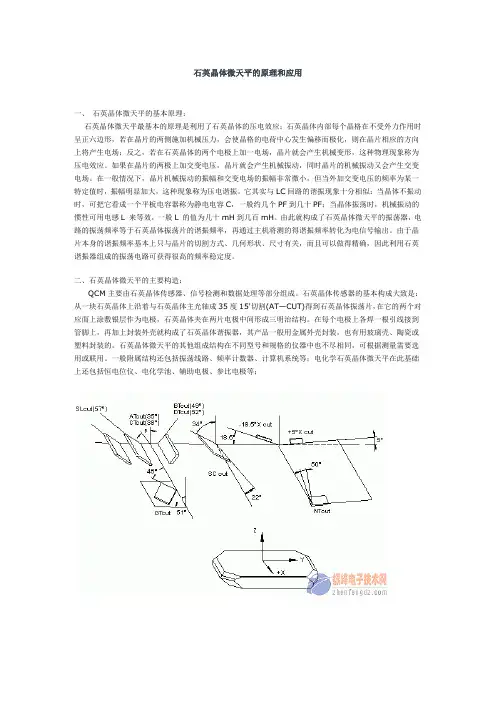

石英晶体微天平的原理和应用一、石英晶体微天平的基本原理：石英晶体微天平最基本的原理是利用了石英晶体的压电效应：石英晶体内部每个晶格在不受外力作用时呈正六边形，若在晶片的两侧施加机械压力，会使晶格的电荷中心发生偏移而极化，则在晶片相应的方向上将产生电场；反之，若在石英晶体的两个电极上加一电场，晶片就会产生机械变形，这种物理现象称为压电效应。

如果在晶片的两极上加交变电压，晶片就会产生机械振动，同时晶片的机械振动又会产生交变电场。

在一般情况下，晶片机械振动的振幅和交变电场的振幅非常微小，但当外加交变电压的频率为某一特定值时，振幅明显加大，这种现象称为压电谐振。

它其实与LC回路的谐振现象十分相似：当晶体不振动时，可把它看成一个平板电容器称为静电电容C，一般约几个PF到几十PF；当晶体振荡时，机械振动的惯性可用电感L 来等效，一般L 的值为几十mH到几百mH。

由此就构成了石英晶体微天平的振荡器，电路的振荡频率等于石英晶体振荡片的谐振频率，再通过主机将测的得谐振频率转化为电信号输出。

由于晶片本身的谐振频率基本上只与晶片的切割方式、几何形状、尺寸有关，而且可以做得精确，因此利用石英谐振器组成的振荡电路可获得很高的频率稳定度。

二、石英晶体微天平的主要构造：QCM主要由石英晶体传感器、信号检测和数据处理等部分组成。

石英晶体传感器的基本构成大致是：从一块石英晶体上沿着与石英晶体主光轴成35度15'切割(AT—CUT)得到石英晶体振荡片，在它的两个对应面上涂敷银层作为电极，石英晶体夹在两片电极中间形成三明治结构。

在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

石英晶体微天平的其他组成结构在不同型号和规格的仪器中也不尽相同，可根据测量需要选用或联用。

一般附属结构还包括振荡线路、频率计数器、计算机系统等；电化学石英晶体微天平在此基础上还包括恒电位仪、电化学池、辅助电极、参比电极等；\三、石英晶体微天平的分析化学应用QCM最早应用于气相组分、有毒易爆气体的检测。

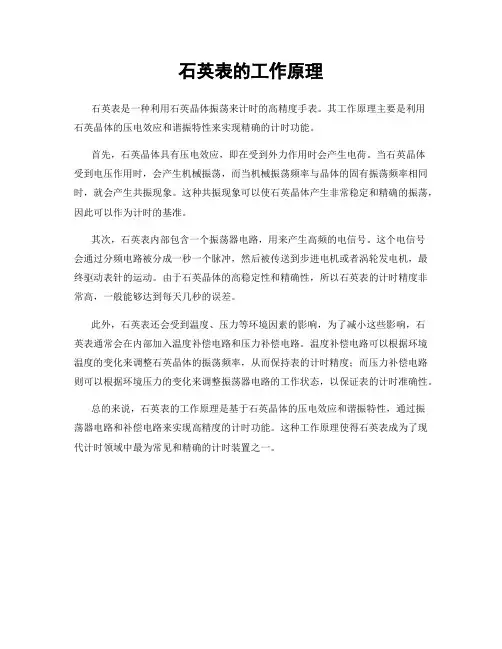

石英表的工作原理
石英表是一种利用石英晶体振荡来计时的高精度手表。

其工作原理主要是利用
石英晶体的压电效应和谐振特性来实现精确的计时功能。

首先，石英晶体具有压电效应，即在受到外力作用时会产生电荷。

当石英晶体
受到电压作用时，会产生机械振荡，而当机械振荡频率与晶体的固有振荡频率相同时，就会产生共振现象。

这种共振现象可以使石英晶体产生非常稳定和精确的振荡，因此可以作为计时的基准。

其次，石英表内部包含一个振荡器电路，用来产生高频的电信号。

这个电信号
会通过分频电路被分成一秒一个脉冲，然后被传送到步进电机或者涡轮发电机，最终驱动表针的运动。

由于石英晶体的高稳定性和精确性，所以石英表的计时精度非常高，一般能够达到每天几秒的误差。

此外，石英表还会受到温度、压力等环境因素的影响，为了减小这些影响，石
英表通常会在内部加入温度补偿电路和压力补偿电路。

温度补偿电路可以根据环境温度的变化来调整石英晶体的振荡频率，从而保持表的计时精度；而压力补偿电路则可以根据环境压力的变化来调整振荡器电路的工作状态，以保证表的计时准确性。

总的来说，石英表的工作原理是基于石英晶体的压电效应和谐振特性，通过振
荡器电路和补偿电路来实现高精度的计时功能。

这种工作原理使得石英表成为了现代计时领域中最为常见和精确的计时装置之一。

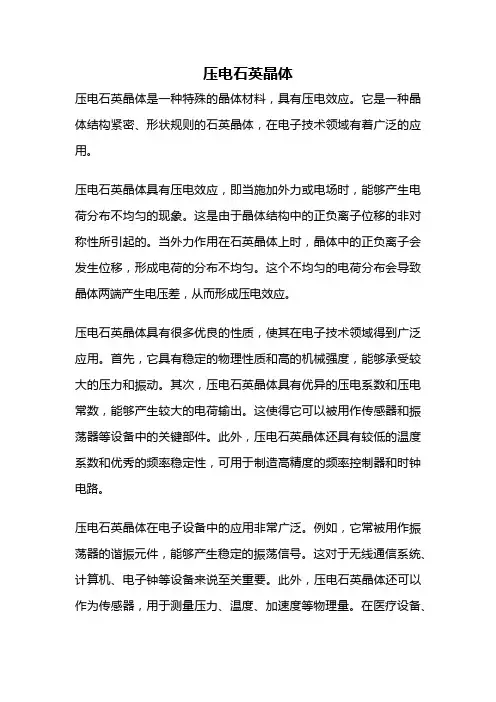

压电石英晶体压电石英晶体是一种特殊的晶体材料，具有压电效应。

它是一种晶体结构紧密、形状规则的石英晶体，在电子技术领域有着广泛的应用。

压电石英晶体具有压电效应，即当施加外力或电场时，能够产生电荷分布不均匀的现象。

这是由于晶体结构中的正负离子位移的非对称性所引起的。

当外力作用在石英晶体上时，晶体中的正负离子会发生位移，形成电荷的分布不均匀。

这个不均匀的电荷分布会导致晶体两端产生电压差，从而形成压电效应。

压电石英晶体具有很多优良的性质，使其在电子技术领域得到广泛应用。

首先，它具有稳定的物理性质和高的机械强度，能够承受较大的压力和振动。

其次，压电石英晶体具有优异的压电系数和压电常数，能够产生较大的电荷输出。

这使得它可以被用作传感器和振荡器等设备中的关键部件。

此外，压电石英晶体还具有较低的温度系数和优秀的频率稳定性，可用于制造高精度的频率控制器和时钟电路。

压电石英晶体在电子设备中的应用非常广泛。

例如，它常被用作振荡器的谐振元件，能够产生稳定的振荡信号。

这对于无线通信系统、计算机、电子钟等设备来说至关重要。

此外，压电石英晶体还可以作为传感器，用于测量压力、温度、加速度等物理量。

在医疗设备、汽车电子、航空航天等领域，压电石英晶体的传感器应用十分广泛。

除了以上的应用领域，压电石英晶体还可以用于声波滤波器、电子滤波器、声表面波器件等电子设备中。

它们利用晶体的压电效应来实现对信号的滤波和处理。

这些设备在通信系统、雷达、无线电等领域中起到了重要的作用。

总结起来，压电石英晶体作为一种具有压电效应的晶体材料，在电子技术领域有着广泛的应用。

它的稳定性、机械强度、压电特性以及频率稳定性等优良性质，使得它成为许多电子设备中不可或缺的关键部件。

随着科技的不断进步，压电石英晶体的应用领域还将不断扩展，为我们的生活带来更多的便利和创新。

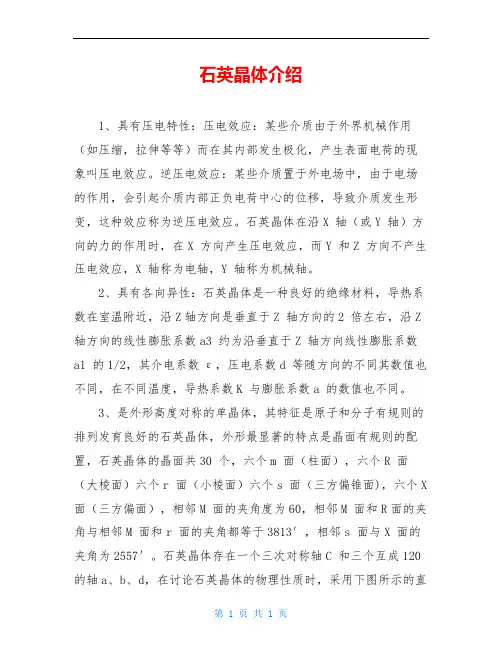

石英晶体介绍石英晶体的基本知识水晶的成份SiO2，在常压下不同温度时，石英晶体的结构不同，温度T＜573℃时α石英晶体，当573℃＜T＜870℃时β石英晶体，熔点是1750℃，我们通常说的压电石英晶体指α石英晶体。

1、具有压电特性：压电效应：某些介质由于外界机械作用（如压缩，拉伸等等）而在其内部发生极化，产生表面电荷的现象叫压电效应。

逆压电效应：某些介质置于外电场中，由于电场的作用，会引起介质内部正负电荷中心的位移，导致介质发生形变，这种效应称为逆压电效应。

石英晶体在沿X 轴（或Y 轴）方向的力的作用时，在X 方向产生压电效应，而Y 和Z 方向不产生压电效应，X 轴称为电轴，Y 轴称为机械轴。

2、具有各向异性：石英晶体是一种良好的绝缘材料，导热系数在室温附近，沿Z轴方向是垂直于Z 轴方向的2 倍左右，沿Z 轴方向的线性膨胀系数a3 约为沿垂直于Z 轴方向线性膨胀系数a1 的1/2，其介电系数ε，压电系数d 等随方向的不同其数值也不同，在不同温度，导热系数K 与膨胀系数a 的数值也不同。

3、是外形高度对称的单晶体，其特征是原子和分子有规则的排列发育良好的石英晶体，外形最显著的特点是晶面有规则的配置，石英晶体的晶面共30 个，六个m 面（柱面），六个R 面（大棱面）六个r 面（小棱面）六个s 面（三方偏锥面)，六个X 面（三方偏面），相邻M 面的夹角度为60°，相邻M 面和R面的夹角与相邻M 面和r 面的夹角都等于38°13′，相邻s 面与X 面的夹角为25°57′。

石英晶体存在一个三次对称轴C 和三个互成120°的轴a、b、d，在讨论石英晶体的物理性质时，采用下图所示的直角坐标系较为方便，选C 轴为z 轴，a 或b、d）轴为X 轴，与X 轴Z 轴垂直的Y 轴，其指向按1949 年IRE 标准规定，对左右旋晶体均采用右手直角坐标系。

4、具有双折射现象：但当光沿Z 轴方向射入时不发生双折射现象，所以又称Z 轴为光轴。
