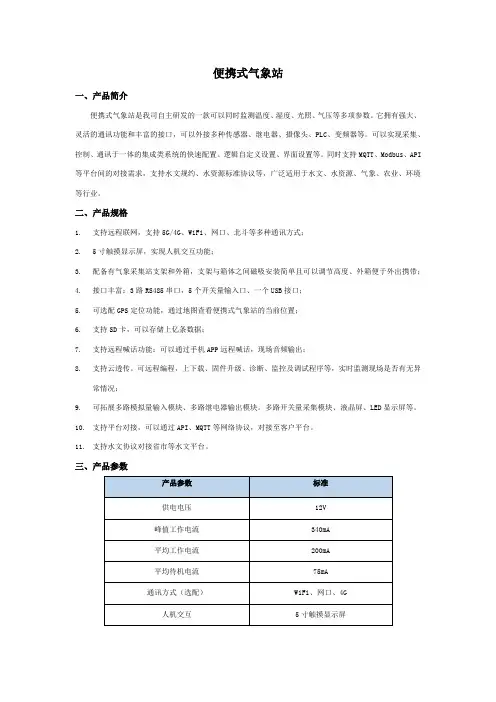

便携式气象站
一、产品简介
便携式气象站是我司自主研发的一款可以同时监测温度、湿度、光照、气压等多项参数。
它拥有强大、灵活的通讯功能和丰富的接口，可以外接多种传感器、继电器、摄像头、PLC、变频器等。
可以实现采集、控制、通讯于一体的集成类系统的快速配置。
逻辑自定义设置、界面设置等。
同时支持MQTT、Modbus、API 等平台间的对接需求，支持水文规约、水资源标准协议等，广泛适用于水文、水资源、气象、农业、环境等行业。
二、产品规格
1.支持远程联网，支持5G/4G、WiFi、网口、北斗等多种通讯方式；
2.5寸触摸显示屏，实现人机交互功能；
3.配备有气象采集站支架和外箱，支架与箱体之间磁吸安装简单且可以调节高度、外箱便于外出携带；
4.接口丰富：3路RS485串口，5个开关量输入口、一个USB接口；
5.可选配GPS定位功能，通过地图查看便携式气象站的当前位置；
6.支持SD卡，可以存储上亿条数据；
7.支持远程喊话功能：可以通过手机APP远程喊话，现场音频输出；
8.支持云透传。
可远程编程，上下载、固件升级、诊断、监控及调试程序等，实时监测现场是否有无异
常情况；
9.可拓展多路模拟量输入模块、多路继电器输出模块。
多路开关量采集模块、液晶屏、LED显示屏等。
10.支持平台对接，可以通过API、MQTT等网络协议，对接至客户平台。
11.支持水文协议对接省市等水文平台。
三、产品参数。

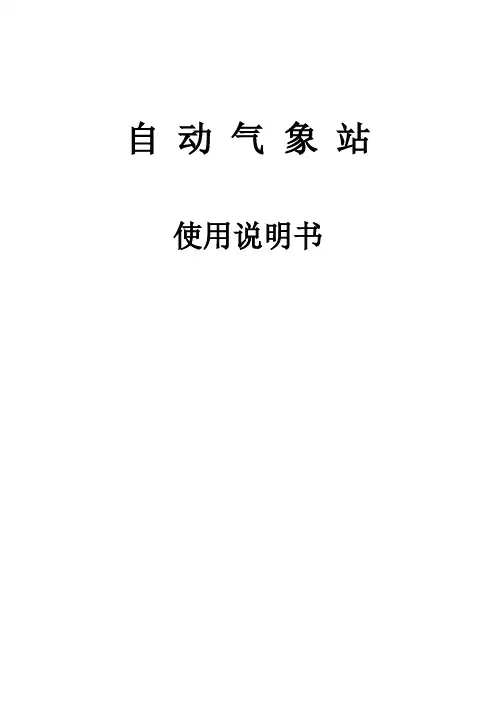

自动气象站使用说明书一、概述自动气象站是由多要素气象传感器、气象数据采集单元、太阳能（市电）供电系统、低功耗GPRS（或北斗卫星）专用通讯模块、防辐射外罩、防水箱、不锈钢支架和避雷装置等部分构成。
风速风向等传感器为气象专用传感器，具有高精度高可靠性的特点。
微电脑气象数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定和标准通信功能，搭配GPRS（或北斗）通讯模块，可实现远程收集气象信息。
广泛应用于气象、环保、机场、农林、水文、军事、仓储、科学研究等领域。
二、主要技术参数（参考表1）表1：1三、结构简图、各部件名称及各部件功能说明结构简图、各部件名称见附图1；各部件功能见表2。
表2四、安装方法4.1 基础的预埋24.1.1 将4件M12的地脚螺钉埋入浇筑成长600mm、宽600mm、深550mm 的混泥土中，螺钉露出混凝土30mm。
螺钉间距成127mm×127mm正方形。
混凝土顶面要求在同一水平面中。
4.1.2 在距离气象站基础中心1500mm远处，再预埋安装避雷针的基础，其深度不少于1500mm，材料可采用钢钎或其它强导电金属。
4.2 避雷针杆、太阳能电板、免维护电瓶及多要素传感器的安装。
避雷针杆、太阳能电板、数据传输系统、免维护电瓶及多要素传感器的安装(见附图1)。
4.3电气箱的安装4.3.1 打开电气箱，找到无线传输终端，从SIM卡标出正确地插入有效的SIM卡，并确定已插到位。
4.3.2 将无线终端的接收天线从箱底部的孔中穿出，放置在电气箱的顶板上。
4.3.3 将各要素传感器的电缆线按接线图正确连接；再次确认接线无误最后接上电瓶电源（注意电瓶的正、负极）。
五、网络地址及软件说明5.1 网络地址每套自动气象站安装好使用前，需要设置其所在站点的ID号（注册报文）、服务器IP地址及远程端口；这些参数在系统安装时被写入无线数传模块中，正常工作时不需要再进行配置。
每个站点ID号必须是唯一的，否则有些的站点将无法与控制软件进行通信；IP地址必须是固定，通过3ADSL拨号上网的电脑，通常情况下，自动获取的外网IP是动态变化的，除非向网络运营商提出申请，否则，各站点将无法完成与中心的通讯；在系统测试阶段，可以通过改写无线数传模块的服务器IP来适应变化的外网IP。

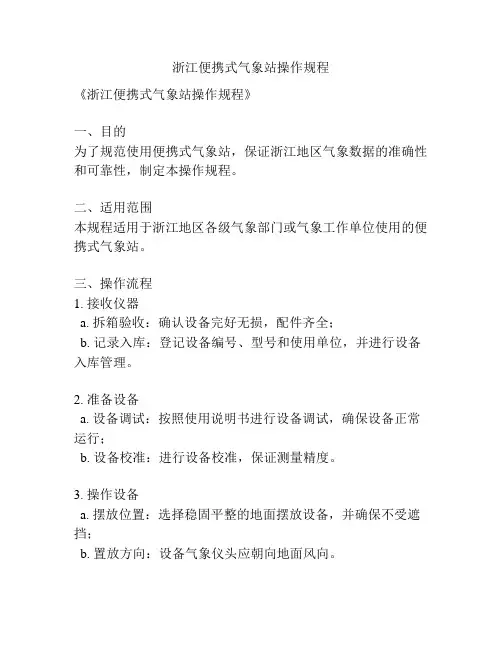

浙江便携式气象站操作规程《浙江便携式气象站操作规程》一、目的为了规范使用便携式气象站，保证浙江地区气象数据的准确性和可靠性，制定本操作规程。
二、适用范围本规程适用于浙江地区各级气象部门或气象工作单位使用的便携式气象站。
三、操作流程1. 接收仪器a. 拆箱验收：确认设备完好无损，配件齐全；b. 记录入库：登记设备编号、型号和使用单位，并进行设备入库管理。
2. 准备设备a. 设备调试：按照使用说明书进行设备调试，确保设备正常运行；b. 设备校准：进行设备校准，保证测量精度。
3. 操作设备a. 摆放位置：选择稳固平整的地面摆放设备，并确保不受遮挡；b. 置放方向：设备气象仪头应朝向地面风向。
4. 数据记录a. 运行记录：按照规定时间间隔录入气象数据，确保记录完整、准确；b. 数据输出：按照要求进行数据输出和存储。
5. 故障处理a. 设备故障：发现设备故障时，立即停止使用并进行维修；b. 故障处理：及时上报故障情况，并按照维修流程进行维修处理。
6. 关机存放a. 操作规程：按照规程进行设备关机操作；b. 存放要求：设备存放在干燥通风的地方，避免阳光直射。
四、注意事项1. 操作人员应熟悉设备使用说明书和维护手册；2. 严格按照操作规程进行操作，不得随意更改或弃用步骤；3. 设备保养和维护应按照规定周期进行，确保设备正常使用。
五、附则1. 本规程由浙江省气象局制定，经浙江省气象部门审定后执行；2. 对本规程的解释权归浙江省气象局所有；3. 本规程自发布之日起正式执行。
六、附件《浙江便携式气象站操作规程》附件包括：便携式气象站使用说明书、设备校准记录表、故障处理流程等。

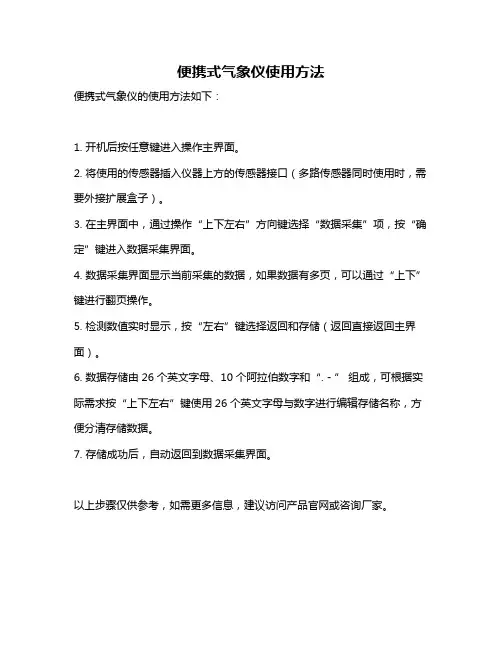

便携式气象仪使用方法
便携式气象仪的使用方法如下：
1. 开机后按任意键进入操作主界面。
2. 将使用的传感器插入仪器上方的传感器接口（多路传感器同时使用时，需要外接扩展盒子）。
3. 在主界面中，通过操作“上下左右”方向键选择“数据采集”项，按“确定”键进入数据采集界面。
4. 数据采集界面显示当前采集的数据，如果数据有多页，可以通过“上下”键进行翻页操作。
5. 检测数值实时显示，按“左右”键选择返回和存储（返回直接返回主界面）。
6. 数据存储由26个英文字母、10个阿拉伯数字和“. - ” 组成，可根据实际需求按“上下左右”键使用26个英文字母与数字进行编辑存储名称，方便分清存储数据。
7. 存储成功后，自动返回到数据采集界面。
以上步骤仅供参考，如需更多信息，建议访问产品官网或咨询厂家。
气象测量设备使用说明书1. 概述气象测量设备是用于测量和记录气象要素（如温度、湿度、风速、风向等）的工具。
本使用说明书旨在帮助用户正确操作和维护气象测量设备，以获得准确可靠的测量结果。
2. 设备介绍2.1 设备外观- 外观描述：本气象测量设备外观精美，造型美观大方，结构紧凑。
- 按键布局：设备正面设有清晰的按键布局，包括电源开关、功能设置等。
- 显示屏幕：设备配备高清液晶显示屏，可显示各项测量参数。
2.2 主要功能- 温度测量：本设备可测量环境温度，支持华氏度（℉）和摄氏度（℃）两种温度单位。
- 湿度测量：本设备可准确测量环境湿度，提供相对湿度百分比显示。
- 风速测量：本设备可实时测量风速，并提供单位切换和风力等级显示。
- 风向测量：本设备可测量风向，并通过图示或数字形式进行显示。
3. 操作指南3.1 开机与关机- 开机：按下电源开关，设备将自动开机，液晶显示屏显示设备初始化信息。
- 关机：长按电源开关，设备将自动关机，确保设备长时间不使用时关闭电源。
3.2 功能设置- 语言设置：通过设置菜单可选择设备的语言显示，支持多国语言。
- 温度单位设置：通过设置菜单可选择温度显示单位，华氏度或摄氏度。
- 风速单位设置：通过设置菜单可选择风速显示单位，米/秒、千米/小时或英里/小时。
- 报警阈值设置：用户可设置温度和湿度的报警阈值，当环境参数超过设定阈值时，设备将发出警报。
3.3 数据存储- 本设备具备数据存储功能，可记录多次测量结果，用户可通过菜单查看历史数据。
4. 维护与保养4.1 清洁维护- 提示用户定期使用干净柔软的布进行设备表面清洁。
- 避免使用刷子、化学溶剂等可能损伤设备表面的清洁工具。
4.2 电池更换- 当设备电量低时，电池指示灯将亮起，提醒用户更换电池。
- 当更换电池时，请确保选择适配的电池类型，并正确安装。
4.3 设备存放- 长时间不使用设备时，请关闭电源，并妥善存放在干燥、通风的地方，避免阳光直射。
气象仪器使用说明书一、产品概述本产品是一款气象仪器，主要用于测量和记录气象参数，提供准确的气象数据。
本说明书旨在向用户介绍气象仪器的功能和正确的使用方法，以确保用户能够正确操作仪器，并获得可靠的测量结果。
二、产品特点1. 高精度测量：本仪器采用先进的测量技术，具有高精度和稳定性，确保测量结果的准确性。
2. 多功能操作：本仪器具备多种测量模式和参数设置功能，可以满足不同用户的需求。
3. 方便携带：本仪器体积小巧、轻便，方便用户在不同地点进行气象数据的测量。
4. 易于操作：本仪器配备清晰的操作界面和简单的操作步骤，使用户能够快速上手并顺利完成测量任务。
5. 数据记录与导出：本仪器可以记录并存储多组测量数据，并支持通过数据线将数据导出到计算机进行进一步分析。
三、使用方法1. 开机与关机按下电源按钮，仪器即可开机，显示屏亮起。
长按电源按钮，仪器即可关机。
注意：使用完毕后，请及时关闭仪器以节省电量。
2. 参数设置a. 进入设置菜单：在主界面长按设置按钮进入参数设置菜单。
b. 调整参数：根据需要，选择相应的参数进行调整。
通过上下方向键或旋钮进行选择与调整。
c. 保存设置：调整完成后，按下确认键保存设置。
3. 测量操作a. 选择测量模式：在主界面通过上下方向键或旋钮选择所需的测量模式。
b. 开始测量：按下开始/停止按钮开始测量操作。
仪器会自动测量并显示结果。
c. 结束测量：测量完成后，按下开始/停止按钮停止测量，并关闭仪器。
4. 数据记录与导出a. 数据记录：仪器会自动记录每次测量的数据，并显示在主界面上。
b. 数据导出：将仪器与计算机相连，通过数据线将测量数据导出到计算机。
在仪器主界面长按导出按钮，按照屏幕提示进行导出操作。
注意事项：1. 请在操作仪器之前，先仔细阅读本使用说明书，并按照说明书中的操作步骤进行操作。
2. 请使用本仪器配套的电源适配器进行供电，以确保仪器的正常运行。
3. 请勿将仪器暴露在高温、潮湿或易受振动的环境中，以免影响仪器的性能和寿命。
手持式自动气象站使用说明手持式自动气象站是一个小巧便携的设备，通过使用它，我们可以随时随地了解当地的天气情况以及气象数据。
下面，我将详细介绍手持式自动气象站的使用方法，希望本文能够为大家提供帮助。
一、开启手持式自动气象站首先，将手持式自动气象站取出并按下电源开关，此时，设备将会开始自检。
如果在手持式自动气象站出现低电量报警时，就需要将电池更换，否则无法正常工作。
二、设置设备在手持式自动气象站启动后，需要设置设备的相关参数，包括当地的经度和纬度以及所处的时区。
这些参数都是与地理位置相关的，设置正确后，才可以保证设备能够正确记录气象数据并且提供准确的气象信息。
三、观测天气当手持式自动气象站设置完毕后，就可以开始观测天气了。
设备自带温度计、湿度计、气压计和风速计，通过具体的测量数值，可以大致了解当地的气象情况。
四、记录数据手持式自动气象站支持存储气象数据，用户可以通过按下存储键，将当前的气象数据存储到设备内部的存储器中。
这些存储数据可以帮助用户制作气象报告，还可以在后期进行分析和比较，以便更好地了解当地的气象变化。
五、传输数据如果需要进行气象数据的传输，手持式自动气象站可以通过串口进行数据传输。
此时需要将设备与电脑等相关设备连接，并打开串口软件进行配置，选择正确的串口号以及波特率等参数，即可实现数据的传输。
总的来说，手持式自动气象站的使用方法并不复杂，只要按照上述步骤进行设置和操作，就可以轻松地了解当地的气象情况并且记录气象数据。
无论是户外活动还是科学研究，手持式自动气象站都是一款非常实用的设备。
希望大家能够掌握这款设备的使用方法，并且在实际应用中发挥出更大的作用。
安装、使用产品前，请阅读使用维护说明书DZQ03A便携气象仪使用维护说明书长春希迈气象科技股份有限公司二○一三年一月目次1 概述 (1)2 主要战术技术指标和使用要求 (1)3 系统组成和主要功能 (2)4 操作使用 (8)5 故障分析与排除 (10)6 维护保养 (12)7 运输与贮存 (15)8 齐套性 (15)9 售后服务 (16)1 概述DZQ03A便携气象仪（以下简称便携仪）为机动、便携式压、温、湿、风综合自动地面气象观测仪器，主要由组合传感器、主机和三角架组成，可实现数据采集、处理、存储和显示等功能，配有RS-232（或RS-485）接口可与上位机进行实时通信。
具有精度高、时效快、功耗低、整体结构合理、操作使用方便等特点。
可广泛应用于野外机动条件下的气象环境监测。
2 主要技术指标和使用要求2.1 主要技术指标2.1.1 气压测量范围：500 hPa～1100 hPa；最大允许误差：±0.3 hPa；分辨力：0.1 hPa。
2.1.2 气温测量范围：-40 ℃～50 ℃；最大允许误差：±0.3 ℃；分辨力：0.1 ℃。
2.1.3 地表温度测量范围：-45 ℃～85 ℃；最大允许误差：±0.5 ℃；分辨力：0.1 ℃。
2.1.4 相对湿度测量范围：0～100 %RH；最大允许误差：±5 %RH；分辨力：1 %RH。
2.1.5 风向测量范围：0 °～360 °；最大允许误差：±5 °；分辨力：1 °；起动风速：≤0.5 m/s。
2.1.6 风速测量范围：0.5 m/s ～ 30 m/s；最大允许误差：±(0.5+0.03V) m/s；分辨力：0.1 m/s；起动风速：≤0.5 m/s。
2.1.7系统工作可靠性（MTBF）：3000 h。
2.2 使用要求2.2.1 工作环境温度：-40 ℃～50 ℃； 相对湿度：0～100 %RH ；组合传感器抗风强度： 35 m/s 。

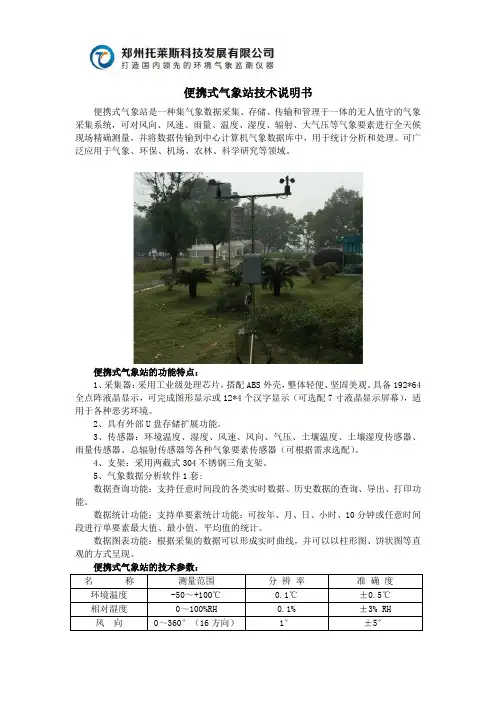

便携式气象站技术说明书
便携式气象站是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统，可对风向、风速、雨量、温度、湿度、辐射、大气压等气象要素进行全天候现场精确测量，并将数据传输到中心计算机气象数据库中，用于统计分析和处理。
可广泛应用于气象、环保、机场、农林、科学研究等领域。
便携式气象站的功能特点：
1、采集器：采用工业级处理芯片，搭配ABS外壳，整体轻便、坚固美观。
具备192*64全点阵液晶显示，可完成图形显示或12*4个汉字显示（可选配7寸液晶显示屏幕），适用于各种恶劣环境。
2、具有外部U盘存储扩展功能。
3、传感器：环境温度、湿度、风速、风向、气压、土壤温度、土壤湿度传感器、雨量传感器、总辐射传感器等各种气象要素传感器（可根据需求选配）。
4、支架：采用两截式304不锈钢三角支架。
5、气象数据分析软件1套:
数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。
数据统计功能：支持单要素统计功能：可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。
数据图表功能：根据采集的数据可以形成实时曲线，并可以以柱形图、饼状图等直观的方式呈现。

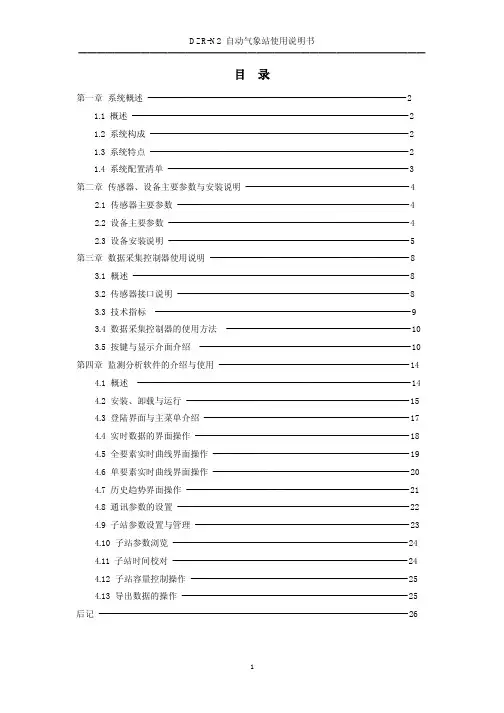

目录第一章系统概述--------------------------------------------------------------------------------------- 21.1 概述--------------------------------------------------------------------------------------------- 21.2 系统构成--------------------------------------------------------------------------------------- 21.3 系统特点--------------------------------------------------------------------------------------- 21.4 系统配置清单--------------------------------------------------------------------------------- 3 第二章传感器、设备主要参数与安装说明------------------------------------------------------- 42.1 传感器主要参数------------------------------------------------------------------------------ 42.2 设备主要参数--------------------------------------------------------------------------------- 42.3 设备安装说明--------------------------------------------------------------------------------- 5第三章数据采集控制器使用说明------------------------------------------------------------------- 83.1 概述--------------------------------------------------------------------------------------------- 83.2 传感器接口说明------------------------------------------------------------------------------ 83.3 技术指标-------------------------------------------------------------------------------------- 93.4 数据采集控制器的使用方法-------------------------------------------------------------- 103.5 按键与显示介面介绍----------------------------------------------------------------------- 10 第四章监测分析软件的介绍与使用---------------------------------------------------------------- 144.1 概述-------------------------------------------------------------------------------------------- 144.2 安装、卸载与运行--------------------------------------------------------------------------- 154.3 登陆界面与主菜单介绍--------------------------------------------------------------------- 174.4 实时数据的界面操作------------------------------------------------------------------------ 184.5 全要素实时曲线界面操作------------------------------------------------------------------ 194.6 单要素实时曲线界面操作------------------------------------------------------------------ 204.7 历史趋势界面操作--------------------------------------------------------------------------- 214.8 通讯参数的设置------------------------------------------------------------------------------ 224.9 子站参数设置与管理------------------------------------------------------------------------ 234.10 子站参数浏览------------------------------------------------------------------------------- 244.11 子站时间校对------------------------------------------------------------------------------- 244.12 子站容量控制操作------------------------------------------------------------------------- 254.13 导出数据的操作---------------------------------------------------------------------------- 25 后记-------------------------------------------------------------------------------------------------------- 26第一章系统概述1.1 概述：DZR-N2自动气象站是由大自然测控技术有限公司研制开发，针对温度、湿度、降雨量、风速和风向五种环境要素的综合监测系统。
小型气象站说明书小型气象站，用于对风速、风向、雨量、空气温度、空气湿度、太阳辐射、光照强度、土壤温度、土壤湿度、蒸发量、大气压力等气象要素进行全天候现场监测。
既可以通过无线通讯将数据传送至云平台，又可以通过专业配套的数据采集通讯线与计算机进行连接，将数据传输到计算机数据库中，用于统计分析和处理。
小型气象站由气象传感器、数据采集终端、电源系统、野外防护箱和支架等部分构成。
风速、风向、雨量、蒸发量等传感器为气象专用传感器，具有高精度高可靠性的特点。
数据采集终端具有气象数据采集、气象数据定时存储、参数设定、友好的软件人机界面和标准通信功能。
★ 主控制器技术参数·数据存储空间：40000条（视通道数量而定）·记录间隔：30分-24小时可调·通讯接口：USB 2.0·工作环境：-40℃～85℃·供电：220V或太阳能供电·数据传输：4G或RS485★ 传感器技术参数三、功能特点◆ 实时监测风速、风向、雨量、空气温度、空气湿度、光照强度、土壤温度、土壤湿度、蒸发量、大气压力等十个气象要素参数；◆ 气象数据记录仪具有气象数据采集、气象数据定时存储、参数设定、参数和气象历史数据断电自动保护等功能；◆ 可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守；◆ 采用全不锈钢支架和野外防护箱，外形美观、耐腐蚀、抗干扰。
不锈钢支架总高2.3米，支架分两节，可拆装，运输、携带方便；记录仪采用密闭防水理念设计，可有效保护箱体内器件不被损坏或发生短路现象。
◆ 可配置避雷装置保护措施；◆ 硬件和软件均采用模块组合式开放性设计，可灵活组合使用；◆ 汉字软件人机界面，人机界面友好；◆ 气象传感器可根据需要选配，配置不同参数；◆ 光伏充电系统供电与AC 220V供电可自由选择；◆ 软件功能强大，可以将采集器中的数据导入计算机中，并可以存储为EXCEL表格文件，以供其它分析软件进一步进行数据处理；◆ 通讯方式灵活多样，标配无线通讯，云端数据上传，另外可定制RS485通讯等本地通讯方式。
手持便携式气象站操作规程一、介绍手持便携式气象站是一种用于测量和记录天气数据的便携式设备。
它可以提供实时的气象信息，包括温度、湿度、风速、气压等。
本文档旨在指导用户正确操作手持便携式气象站，并提供一些使用技巧和注意事项。
二、使用准备在使用手持便携式气象站之前，需要进行以下准备：1.确保设备已充电或已安装好电池；2.检查传感器是否完好，确保没有损坏或松动的部件；3.查阅用户手册，了解设备的各种功能和操作方式；4.根据需要，选择合适的测量单位。
三、操作步骤步骤一：打开电源按下设备上的电源按钮，打开手持便携式气象站。
步骤二：设置测量单位和日期时间根据实际需要，设置合适的测量单位（如摄氏度、华氏度、米/秒、千帕等）和日期时间。
步骤三：测量温度和湿度将设备的温度和湿度传感器放置在要测量的位置，等待几秒钟，观察仪表上的数值即可获得温度和湿度的测量结果。
步骤四：测量风速和风向将设备的风速传感器指向风向，观察仪表上的风速和风向的测量结果。
请注意，为了获得准确的结果，需要确保传感器没有任何遮挡物。
步骤五：测量气压将设备的气压传感器放置在要测量的位置，等待几秒钟，观察仪表上的气压测量结果。
步骤六：保存和导出数据手持便携式气象站通常具备数据保存和导出功能。
按照用户手册的说明，将测量到的数据保存到设备内存或导出到其他设备上。
四、注意事项1.在使用手持便携式气象站之前，请确保熟悉相关的使用说明；2.在操作过程中，应当尽量避免接触水、油、尘埃等杂质，以免损坏设备；3.使用温度和湿度传感器时，应尽量避免遮挡物，以免影响测量结果；4.在测量风速和风向时，请确保传感器没有受到任何遮挡，以获得准确的结果；5.使用设备时请注意自身安全，特别是在恶劣天气条件下；6.设备不适用于浸泡在水中的环境中；7.定期检查设备的电池电量，以确保设备正常工作。
五、维护保养手持便携式气象站是一种精密的仪器，需要定期进行维护和保养，以确保其正常运行和精准测量。
新型自动气象站实用手册一、引言概述嗨，朋友！今天咱们来唠唠新型自动气象站。
这气象站可真是个超酷的东西呢，就像是大自然的小秘书，时刻记录着天气的各种小秘密。
它的出现让气象观测变得更加方便、准确啦。
二、使用范围说明这个气象站能用在好多地方哦。
比如说在城市里，它可以帮着气象部门预测天气，让大家提前知道啥时候要下雨，是不是得带伞出门；在农村呢，它能给农民伯伯提供天气信息，好决定什么时候种地、收割。
在机场呀，它也很重要呢，能让机场的工作人员提前知道天气状况，保证飞机安全起飞和降落。
反正只要是和天气有关的事儿，它都能掺和一脚，可厉害了。
三、操作步骤指南1. 安装准备先找个合适的地方，这个地方得开阔，周围没有太多高大的建筑物或者大树挡着。
为啥呢？因为要是有遮挡，气象站可能就不能准确地测量风啊、阳光啥的了。
就像你拍照的时候，前面有人挡着，肯定拍不好一样。
然后把气象站的各个部件都检查一遍，看看有没有损坏的地方。
这就好比你出门前要检查自己的衣服有没有破洞一样。
2. 设备连接按照说明书上的指示，把传感器和主机连接起来。
这一步可不能马虎，要是接错了，气象站可能就会给出错误的信息，就像你把左脚的鞋穿到右脚上，走路肯定不舒服啦。
连接好之后呢，再检查一下线路是不是都接稳当了，可别让它们松松垮垮的。
3. 开机启动找到气象站的开机按钮，轻轻一按，就像打开手机一样简单。
开机之后呢，气象站就开始工作啦，它会自动进行一些初始化的操作。
这时候你要看看显示屏上有没有什么异常的提示，如果有，那可能就得再检查检查前面的步骤是不是有问题了。
4. 数据采集气象站开始工作后，就会不停地采集各种气象数据，像温度、湿度、气压、风速、风向这些。
它就像一个勤劳的小蜜蜂，不停地收集着这些信息。
你可以设置采集数据的时间间隔，如果你想更频繁地知道天气变化，就把间隔设置短一点；要是不需要那么及时的数据，就可以把间隔设置长一点。
5. 数据传输如果气象站需要把数据传输到其他地方，比如说气象中心，那就得设置好传输的方式。
第二代自动气象站功能规格书中国气象局监测网络司2008年4月目录1前言 (1)1.1目标 (1)1.2编写原则 (1)1.3编写依据 (1)2组成结构 (2)2.1概述 (2)2.2采集器 (3)2.3总线 (7)2.4传感器 (8)2.5外围设备 (8)2.6软件 (9)3总线物理接口及应用层协议 (10)3.1物理接口 (10)3.2连接器 (10)3.3应用层协议 (11)4功能要求 (11)4.1软件初始化 (11)4.2数据采集 (11)4.3数据处理 (11)4.4数据存储 (12)4.5数据传输 (15)4.6数据质量控制 (16)4.7终端操作命令 (21)4.8GPS对时功能 (23)4.9人工输入观测资料 (23)4.10嵌入式软件在线升级 (23)5测量性能 (23)5.2量和单位 (24)5.3要求 (25)5.4采样和算法 (26)6嵌入式软件流程 (38)6.1采集软件流程 (38)6.2数据流程 (40)7传感器要求 (40)7.1气压传感器 (40)7.2温度测量传感器 (41)7.3湿度测量传感器 (41)7.4风测量传感器 (42)7.5降水测量传感器 (43)7.6蒸发测量传感器 (43)7.7红外地表测温仪 (44)7.8辐射测量传感器 (44)7.9日照测量 (46)7.10能见度测量传感器 (46)7.11土壤水分传感器 (46)7.12地下水位测量传感器 (47)7.13天气现象观测传感器 (47)7.14云量测量传感器 (47)7.15积雪深度测量传感器 (47)7.16冻土深度测量传感器 (47)7.17电线积冰测量传感器 (47)7.18闪电频次测量传感器 (47)7.19海洋测量传感器 (48)8供电电源要求 (48)9安全要求 (48)9.1标记要求 (48)9.2文件要求 (49)9.3结构安全 (49)10工作环境适应性要求 (51)10.1气候条件 (51)10.2生物条件 (51)10.3化学活性物质 (51)10.4机械条件 (51)11电磁兼容性要求 (52)11.1电磁骚扰限值要求 (52)11.2电磁抗扰度要求 (52)12防雷要求 (53)12.1一般要求 (53)12.2直接雷击的防护措施 (53)12.3雷击电磁脉冲的防护 (53)13结构和外观要求 (54)13.1机械结构要求 (54)13.2机械强度要求 (54)13.3材料与涂复要求 (54)13.4外观要求 (54)14可靠性要求 (54)15可维性要求 (55)16其他要求 (55)16.1时钟精度要求 (55)16.2功耗要求 (55)16.3观测的时制 (55)16.4扩展性要求 (55)16.5互换性要求 (55)16.6传感器选型 (56)16.7人机界面要求 (56)17检验要求 (56)18附录 (56)1前言1.1 目标提高防灾减灾能力，做好应对气候变化工作，是党和政府对气象部门的根本要求，也是气象工作者的重要责任。
气象监测仪使用说明书欢迎购买气象监测仪！本说明书将详细介绍气象监测仪的使用方法和功能特点，以帮助您快速上手和正确操作仪器。
一、仪器概述气象监测仪是一款先进的气象仪器，能够精确地测量和记录环境中的气温、湿度、压力、风速等多种气象参数。
通过简洁的按钮操作和大屏幕显示，您可以方便地获取数据并进行分析。
二、功能特点1. 多参数监测：气象监测仪能够同时测量气温、湿度、压力和风速，为您提供全面的气象数据。
2. 高精度测量：仪器采用先进的传感器技术，具有高精度和稳定性，可满足各类气象监测需求。
3. 数据存储与导出：仪器内置大容量存储器，可自动记录多个时间点的数据，并支持通过USB接口导出到电脑进行分析处理。
4. 报警功能：仪器可根据您设定的阈值范围进行报警提示，确保您及时得知异常状况。
5. 简洁操作界面：仪器采用直观的操作界面和清晰的图标，即使是初次使用者也能轻松上手。
三、使用方法1. 准备工作：将气象监测仪放置在需要监测的环境中，确保仪器与外界无干扰；确保电源充足并连接好。
2. 开机与校准：按下电源按钮，仪器将进行自检，并显示校准提示。
按照仪器屏幕上的相关指示，进行校准操作，确保测量结果准确可靠。
3. 参数设置：根据您的需求，通过仪器菜单界面进入参数设置选项，可灵活调整报警阈值、数据存储间隔等参数。
4. 数据测量：仪器将自动进行参数测量，并实时显示在屏幕上。
您可以直接读取数据，或通过导出功能将数据传输到电脑进行分析处理。
5. 仪器维护：定期清洁仪器表面，避免灰尘和污垢对测量结果的影响；注意避免剧烈振动和撞击，保护仪器的灵敏部件。
四、安全注意事项1. 请勿将气象监测仪置于高温、高湿、强磁场等恶劣环境下，以免损坏仪器或影响测量精度。
2. 请避免将硬物或液体溅入仪器内部，以免影响正常使用和损坏电路。
3. 使用过程中如发现异常情况，请立即停止使用并联系售后服务中心进行维修。
4. 请保管好仪器的相关配件和附件，并妥善保管仪器，避免丢失或损坏。
1
便携式小型自动气象站组成部分
对于便携式小型自动气象站，相信很多人并不陌生，便携式小型自动气象站的主要作用是用于检测气象要素信息，通过气象要素的监测，为使用的提供参考的数据信息。
便携式气象站的组成部分主要包括：传感器、采集器和传输模块、太阳能电板和蓄电池、气象站支架、后台电脑端这几个部分!接下来对这几个部分给大家做一个详细的介绍！
传感器部分：便携式小型自动气象站本身的监测要素有很多，每种监测要素都对应的有一个传感器，传感器本身主要作用是监测气象数据，传感器的选择主要是根据实际使用情况决定！
采集器和传输模块：传感器是监测气象数据，采集器的作用就是将传感器监测的数据进行收集，采集器收集的气象要素数据，由传输模块将数据传送至后台电脑端！
后台电脑端：后台电脑端主要作用就是数据的展现，数据的存储！可以将实时的数据形成曲线图，方便查看！
太阳能电板和蓄电池：这两个部分的主要作用就是为支架部分提供电力支持，传感器用电、采集器用电、传输模块用电都是由蓄电池提供！
气象站支架：支架部分主要的作用就是提供放置传感器，方便气象要素的监测！太阳能电板、采集器和传输模块都是放置在支架上！。
DZQ6型便携式自动气象站说明书中环天仪（天津）气象仪器有限公司目录一、TYQ200采集器说明 (1)1.1采集器总体功能概述 (1)1.1.1数据采集部分 (1)1.1.2采集器支持的通信接口 (1)1.2采集器硬件技术指标 (1)1.2.1测量部分技术指标 (1)1.2.2电气技术指标 (2)1.3设备的安装与参数设置 (3)1.3.1接线图 (3)1.3.2设备的启动 (5)1.3.3设置参数的软件说明 (5)二、传感器的介绍及安装 (8)2.1DHC1型温湿度传感器 (8)2.1.1安装 (8)2.1.2 维护 (8)2.2XFY3-1型强风计 (9)2.2.1概述 (9)2.2.2工作原理 (9)2.3雨量传感器 (10)2.3.1概述 (10)2.3.2安装 (11)2.4气压传感器 (11)2.4.1 安装 (11)2.4.2 维护 (12)三、初次使用的基本流程 (12)一、TYQ200采集器说明1.1采集器总体功能概述1.1.1数据采集部分可以通过设置更改雨量值的系数，并且能够采集实时温度、风向、风速、湿度和气压等要素。
1.1.2采集器支持的通信接口该采集器自身具备无线数据通信功能，可支持中国移动的GSM/GPRS无线网络，采集器具体包含如下三种通信工作模式。
1.GPRS实时在线方式（只采用GPRS上报通信方式）通过GPRS发送数据，可以任意设置1~60分钟的数据上报时间间隔。
需要注意的是在设置参数时，有几方面是必须要设置的，即中心站IP地址、中心端口号、GPRS 接入点（为用户提供GPRS服务的服务商）。
2.短信方式（通过短信自动上报通讯数据）正点时刻自动通过短信方式，将正点数据发送到短信中心，这里必须要设置的是中心号码。
3.短信备份方式（以GPRS通讯为主要通讯方式，SMS为备份通讯方式）GPRS正常时，以GPRS通讯方式上报数据；当GPRS掉线等通讯不正常超过3分钟时，自动切换为SMS短信方式将小时数据上报到短信中心。
1.2采集器硬件技术指标1.2.1测量部分技术指标a)频率测量精度：1Hz；b)频率测量范围：0~3KHz。
c)AD分辨率：16位d)电阻采样精度：0.04Ωe)单端采样精度：1‰f)差分采样精度：10uV1.2.2电气技术指标a)电源输入电压：输入电压5.6V-15V；b)工作温度：-40~80℃；c)电压分布结构：3.3V±1%，5V±1%，3.9V±1%；d)整机功耗：40mA。
1.3设备的安装与参数设置1.3.1接线图电源雨量PT100温度PTB220气压串口调试串口风速接口格雷码风向接口湿度接口5V SP GA1 A2 B1 B2A0 A1 A2 A3 A4 A5 A5 A75V HI G+ -R G R T G5V R T G SIM卡1)电源接口：+：电源+-：电源-2)雨量接口：R：雨量筒信号G：雨量筒地线3)PT100温度：A1：信号A1A2：信号A2B1：信号B1B2：信号B24)PTB330气压接口：需DB9针头RS232串口调试线，针头的一端接在气压传感器，另一端接在传感器上，需要注意的是PTB330需要接电源，所以正负极千万不要接错，其次气压部分各接口的接线如下所示：R：RS232-RXD线T：RS232-TXD线G：RS232-GND线5)调试串口：需DB9孔头RS232串口调试线，孔头一端接电脑串口，另一端接在采集器上，采集器各端口接线情况如下所示：5V：5V输出线R：RS232-TXD线T：RS232-RXD线G：RS232-GND线6)风速信号线：5V：5V输出线SP：风速频率线G：信号地线7)格雷码风向接口：如果接格雷码风向，那么接线情况如下：A0~A7：格雷码风向信号线由低到高8)电压风向接口：如果接电压风，接线情况如下A0：可作为电压风向的输入接口9)湿度接口：5V：5V输出线HI：湿度模拟信号线G：湿度模拟信号地线1.3.2设备的启动确认已经按照上述步骤中的说明正确连接各端子后，将调试串口线连在电脑串口上，上电启动设备。
系统指示灯将被点亮，随后听到蜂鸣器发出连续两声蜂鸣声，表示设备上电启动成功，即可打开软件进行参数设置，具体步骤详见1.3.3节参数的设置与读取。
如果设备没有正常启动的提示蜂鸣声，而是系统指示LED灯闪烁，表示系统检测到的电池电压低于最低工作点，系统进入保护状态，此时需检查电池电压是否过低。
1.3.3设置参数的软件说明软件界面如图2所示，首先选择串口、波特率、校验位、数据位、停止位，然后打开串口。
串口打开后即可对采集器设置指令，如图所示的指令列表中列出了所有的相关指令，用户可以根据需要进行选择，并输入相关的参数，即可更改采集器的设置。
在信息显示栏中可以显示所有发送过的指令，以及读到的参数。
图 11.设置或读取TYQ200的相关参数在选择指令列表中选择设置中心站参数或者是获取中心站参数，即可弹出如图3所示界面，若要设置中心站参数，则在该页面中填入相应的IP地址、端口号报警级别等等信息，点击设置参数即可。
若要获取中心站参数，则直接点击获取参数，则系统会将读到的参数写入相应的位置。
图 22.设置或获取多IP相关参数在选择指令列表中选择设置多IP相关参数或者是获取多IP参数，即可弹出如图4所示的界面，设置多IP相关参数指令主要是用来设置从IP，在该界面中填入IP地址，对应的端口号，以及选择是否启用从IP，点击确定即可进行设置。
若是选择获取多IP 参数则可讲读到的参数显示到图4的相应位置。
图 33.设置或获取系统时间选择设置系统时间指令，在其旁边的输入或读取参数一栏中填入要设置的时间，参数格式为“YYYYMMDDHHmmSS”，共14位，如要设置系统时间为2011年10月25日14点25分00秒，则参数应写为20111025142500，然后点击确定即可设定系统时间。
选择读取系统时间，点击确定，读取成功则会在信息显示栏中显示当前的系统时间，如当前系统时间为2011年10月25日14点25分00秒，则会显示T20111025142500。
4.设置或获取雨量系数选择设置雨量系数，在其旁边的条形框内输入或读取参数一栏中填入雨量系数，雨量系数为1~10的数字，输入雨量系数后点击确定即可进行设置。
选择获取雨量系数，点击确定，获取成功则会在信息显示栏中显示雨量系数，默认的雨量系数是01，并且常用的雨量系数也是01。
5.重启采集器选择重启采集器即可将采集器断电重启。
6.清除历史数据选择清除历史数据即可将采集器中保留的历史数据清除。
7.获取一定时间内的数据选择获取小时数据，在其旁边的输入或读取参数一栏中填入要获取数据的时间段，如要获取2011年11月5日12时到13时的数据，则要填入参数20111105122011110513。
则对应时间段的数据将会显示在信息显示栏。
8.获取一定时间内的分钟数据选择获取分钟数据，在其旁边的输入或读取参数一栏中填入要获取数据的时间段，如要获取2011年11月5日12时25到12时43的数据，则要填入参数201111051225201111051243。
则对应时间段的数据将会显示在信息显示栏。
9.获取实时数据，选择获取实时数据指令，点击确定，即可获取实时数据，并显示在信息显示栏中。
二、传感器的介绍及安装2.1 DHC1型温湿度传感器2.1.1安装1）将湿度传感器电缆按照表1传感器输出线定义与采集器连接好；2）该传感器按《地面气象观测规范》要求应将传感器至于防护罩内，传感器感应部位距地面1.5米，将防护罩用螺钉与横臂紧固。
表1传感器输出线定义序号颜色定义1 红色供电正2 黑色电源地3 白色湿度输出4 蓝色PT100A5 绿色PT100A6 粉色PT100B7 橙色PT100B8 灰色模拟地2.1.2 维护传感器禁止剧烈摇动和磕碰，以免损坏敏感元件；湿敏电容传感器的头部有保护性过滤网，防止感应元件被尘埃污染。
每月应拆开传感器头部网罩进行清洗，若污染严重应更换过滤网。
禁止用手触摸湿敏电容，以免影响正常感应。
2.2XFY3-1型强风计2.2.1概述XFY3-1风速风向传感器具有抗强阵风、耐海洋性气候、测风范围宽、动态特性好、轻便、等特点，可以广泛地应用在海洋站、平台、舰船、浮标上测风。
2.2.2工作原理传感器有风向传感器、风速传感器及传感器支架三部分组成。
传感器供电电源分为+12V和+5V。
1. 工作原理：指北定位卡环上有一定位凸块位于指北指针中心，与风传感器定位凹槽啮合后使指针对准地理北方向。
（2）安装方式先将指北定位卡环套在固定管上，再将风传感器装到三脚架顶端，然后上移指北定位卡环使卡环上的定位凸块潜入风传感器的定位凹槽内，并转动指北定位卡环使指针指向正北，再紧固指北卡环和紧固风传感器。
（3）检修风速风向传感器在出厂前，已调整好。
用户不要轻易的拆装，如果有问题，可以寄回厂家修理。
2.3雨量传感器2.3.1概述SL2-1雨量传感器用来测量地面降雨量。
翻斗式雨量计由集水器、翻斗、调节螺钉、干簧管等构成。
在测量过程中，随着翻斗间歇翻倒动作，带动开关，发出一个个脉冲信号，将非电量转换成电量输出。
1. 工作原理：SL2-1型雨量传感器用来测量地面降雨,雨水通过一个表面积为200cm2的接收器,再通过一个过滤斗流人翻斗里，当翻斗流入一定量的雨水后，翻斗翻转，倒空斗里的水，翻斗的另一边又开始接水，翻斗的每次翻转动作通过干簧管转换成脉冲信号(1脉冲=0.1mm降雨量)传输到采集系统。
2. 技术指标：技术指标承水口直径Ф159.6mm(200cm2)分辨力0.1mm测量范围0-4mm/min测量不确定度±0.4mm(≤10mm)±4%(>10mm)环境温度0-60℃重量 3.1kg2.3.2安装1. 安装（1）先将雨支架及调平板用3个地钎固定在地面上。
（2）将雨量传感器安装在雨支架上，并用螺钉紧固。
（3）用雨支架上的3个调平螺钉，将雨量传感器调整为水平。
（4）取出翻斗（翻斗单独放在一个小盒里）小心的放在传感器塑壳的支撑点上，注意不要用手触摸翻斗内侧，用手轻轻拨动螺钉处使其能正常翻转。
将外壳筒身与底盘紧固，并将长过滤网放入筒壳内。
（5）将连通采集器的电缆插头与传感器相连。
2.4气压传感器2.4.1 安装电器连接：PTB330气压传感器电器连接使用9芯母subD插头，实现RS-232 /485信号输出，其接线方式见表3。
表3 RS-232/485串行/模拟信号输出接口针脚分配针脚颜色串行信号模拟信号+RS232RS-232(EIA-232) RS-485(EIA-485)1 红2 白TX TX3 黑RX RX4 黄外部电源开/关控制外部电源开/关控制外部电源开/关控制5 棕RS-323 地信号接地6 绿LO 自动7 蓝电源接地电源接地GND供电8 灰HI AGND9 橙电源电压（10～30VDC）电源电压（10～30VDC）供电2.4.2 维护PTB330气压传感器安装在采集器机箱内，通过静压压力连通管与外界大气相通。
