振动筛操作说明【振动筛操作说明】操作说明一：振动筛的结构与组成振动筛由进料口、出料口、振动发生器、筛体以及支架等部分组成。

其中，进料口用于投入被筛物料，出料口用于收集通过筛网的物料。

振动发生器能够产生一定的振动频率和振幅，传递给筛体以实现筛分功能。

操作说明二：设备运行前的准备工作1. 检查设备是否处于正常工作状态，是否有异常声音或震动。

2. 检查筛网的状况，确保其没有损坏或堵塞。

3. 检查振动发生器的电源连接是否稳固。

操作说明三：启动振动筛1. 打开振动筛的电源开关，确保电源接通。

2. 调节振动发生器的工作频率和振幅，根据筛选物料的特性进行设置。

3. 带动电机通过皮带驱动振动发生器，产生振动力。

操作说明四：进行筛分操作1. 将待筛物料均匀地投入进料口，避免过量或不均匀的投料。

2. 根据需要，可以根据物料的特性选择相应的筛网规格。

3. 振动筛开始工作后，物料会在振动力的作用下向前移动，较大颗粒物料被阻挡在筛网上，而较小颗粒的物料则通过筛网。

4. 筛分过程中可以根据需要调整振动力的频率和振幅。

操作说明五：维护与清洁1. 每天工作结束后，应关闭振动筛的电源开关。

2. 清理筛网上的堵塞物料，确保筛孔通畅。

3. 定期检查振动发生器的工作状态，如发现异常应及时维修或更换。

操作说明六：安全注意事项1. 操作前应穿戴好符合规范的劳动防护用品。

2. 切勿将手或工具伸入正在运行的振动筛内。

3. 操作时要保持严谨和谨慎，防止发生意外。

4. 若发现设备有异常状态或故障，应及时停止操作并通知维修人员。

总结：振动筛作为一种常用的筛分设备，在工业生产中具有广泛的应用。

正确操作振动筛，能够保障其正常工作，提高生产效率。

本操作说明详细介绍了振动筛的结构与组成、设备运行前的准备工作、启动振动筛、筛分操作、维护与清洁以及安全注意事项。

希望能够对使用振动筛的操作者提供帮助，确保工作安全和设备的正常运行。

第1章绪1.1概述振动筛是企业普遍应用的筛分机械，用作物料的筛分、分级、洗涤、脱介、脱水之用。

筛分设备技生产效率的高低和能源节省的程度，从而直接影响企业的经济效益。

而振动筛以它结构简单、处理能力大、工作可靠等优点在所有筛分设备中占有绝对优势，其占有量约为95％。

最近几年，各国对振动筛分技术的研究很重视，如强化振动参数，设备大型化，筛机零部件的三化，自同步技术的推广应用，新筛机的出现等都是围绕着振动筛发展起来的。

振动筛广泛应用于各个工业部门的物料分离或多种粒度级别筛分的设备，振动筛筛面通过不同的机械运动是物料在筛面上做抛掷运动和翻滚运动，由于物料有一定的速度，因此具有一定的动能，不同物料颗粒其动能大小不同，质量越大的物料动能越大，动能越大的物料运动越剧烈，这些大粒度的物料颗粒克服筛面上的摩擦力向物料上层有能动，在运动过程中有不断克服无聊之间的摩擦力，最后运动到物料上层，而粒度小的物料颗粒由于其动能小，子啊物料的不断抛掷、翻转中到达了物料的下层，最后物料在振动筛筛面上产生分离。

小于筛孔的物料颗粒透过筛孔，大于筛孔的物料颗粒则留在筛面上，有排料但排除，实现了物料的分级。

沿整个筛面，个点的轨迹近视一系列大小不同的椭圆，筛面不同点的物料抛射角度不同，利于物料的松散、分层和分离。

国内外的制粉、碾米、饲料、食品、矿山等行业都应用振动筛进行散粒物料的清理和分级。

SXJ100型振动清理筛就是一种在清理工序中清除大、中、小和轻杂的设备，通过不通的规格和筛孔将物料按颗粒大小来分级并得到不同粒度的产品。

该设备最大的特点就是结构简单、运转平稳、体积小、清理效果好、耗能小，应用比较广泛。

1.2国内外振动筛的发展现状1.2.1国外的发展现状德国申克公司制造了处理能力达1200t/h，烧结矿温度高达1000℃的热矿振动筛，其宽度为4ｍ，长度为7.3ｍ，重量达50ｔ。

更换一台筛子只需4min。

申克公司制的脱水筛的宽度达 4.5ｍ。

振动筛机使用方法说明书一、产品概述振动筛机是一种常用的筛分设备，主要用于对各种颗粒、粉末、液体进行筛分、分级。

本说明书将详细介绍振动筛机的使用方法，帮助用户正确操作和维护设备。

二、设备安装1. 确保设备安装基础坚固、平整，避免产生振动时的晃动或松动。

2. 安装设备前，请仔细检查振动筛机的零部件是否完好，若有损坏请及时更换。

3. 依据设备尺寸，选择合适的位置进行安装，并确保设备与周围环境保持一定的距离，方便操作和维护。

三、设备操作1. 连接电源：将振动筛机的电源线插入电源插座，并确保电源电压与设备标识一致，避免电气故障。

2. 启动设备：按下“启动”按钮，设备开始运行。

注意听取设备运行时的声音，如有异常或异响，请立即停机检查。

3. 调节振动力：通过调节振动筛机的振动力大小，可以改变筛分效果。

根据实际需要，适当调整振动力的大小。

4. 调节筛网角度：振动筛机的筛网角度可以影响筛分物料的通过率。

根据不同物料的特性，合理调节筛网角度，以达到最佳筛分效果。

5. 控制物料流量：根据需要，调节进料量，确保物料在筛网上均匀分布，避免堵塞或漏筛现象的发生。

6. 运行监控：随时观察设备运行情况，特别是注意振动筛机的电流、温度等参数是否正常。

如发现异常情况，请及时采取应对措施，确保设备安全运行。

四、设备维护1. 定期检查：定期检查振动筛机的零部件是否磨损或松动，如发现问题及时进行修理或更换。

2. 清洁保养：定期清洁筛网及设备表面，避免积灰或杂物影响筛分效果。

3. 润滑维护：定期给振动筛机的轴承和传动部分加注适量的润滑油，保证设备顺畅运行和延长使用寿命。

4. 异常处理：如遇设备故障或异常情况，请及时停机处理，以免加重故障或影响正常生产。

五、安全注意事项1. 在操作设备前，请务必熟悉振动筛机的使用说明。

2. 不实施非正常操作或变更设备结构。

3. 防止设备受到过大冲击或振动。

4. 维护时，请先切断电源，确保人身安全。

六、故障排除遇到设备故障时，请首先停机检查，确保人身安全。

振动筛使用说明书（由衷地感谢您使用我单位的振动筛，在使用前请详细阅读本说明书，正确地掌握该产品的使用方法，充分利用它的优越性，并将说明书保存好，以备查阅）目录设备用途： (3)设备特点： (3)设备工作原理： (3)结构及特点： (3)设备安装前检查： (4)设备安装： (4)开机前准备： (5)振动电机（振动力）的调整： (7)驱动部分润滑： (7)使用与维护： (8)各部位检修周期表： (9)简单的故障检查及排除： (9)特殊情况的处理： (10)设备使用后应做工作： (10)设备用途：振动筛适用于化工、医药、建筑、冶金、粮食、化肥等行业的干式粉状或颗粒状物料的筛分。

设备特点：本筛机具有以下特点：筛分精度高、结构简单、维修方便、能耗少、噪音小。

设备工作原理：本筛机是利用振动电机激振的原理，当两台电机作同步反向旋转时，筛体的运动轨迹为一直线。

原料从给料机均匀地进入筛机，在筛面上被抛起，同时向前运动，通过多层筛板产出数种产品，分别从各自的出料口排除，完成对原料的筛分。

结构及特点:一、筛机机构1、本筛机的筛箱及底座均为钢板和型材焊接而成，其中部分组件为高强度螺栓连接，整体刚度好，牢固可靠。

2、筛体（振动部分）由减振弹簧支撑于下底座支腿上，隔振效果较好。

设备安装前检查：1、包装是否完整无损，有无受潮现象；2、电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动。

3、电机铭牌数据是否符合要求；4、用500V兆欧表检查定子绕组对地绝缘电阻不得小于20兆欧，否则应对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。

设备安装：1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。

2、安装筛体时，底座支腿与水平面垂直。

减震弹簧套在上下弹簧座内，弹簧应完全进入弹簧圈内，保证垂直，不得扭歪。

3、振动筛周围留有50-100MM的距离，筛机的振动部分不得与机外其他物体有任何刚性连接或接触。

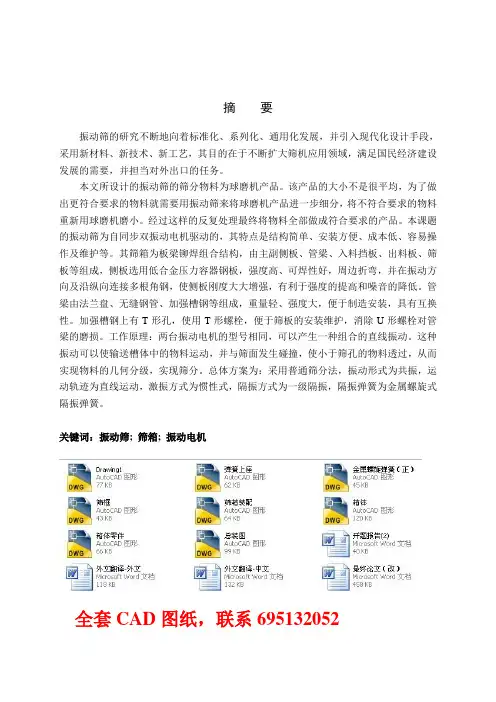

摘要振动筛的研究不断地向着标准化、系列化、通用化发展，并引入现代化设计手段，采用新材料、新技术、新工艺，其目的在于不断扩大筛机应用领域，满足国民经济建设发展的需要，并担当对外出口的任务。

本文所设计的振动筛的筛分物料为球磨机产品。

该产品的大小不是很平均，为了做出更符合要求的物料就需要用振动筛来将球磨机产品进一步细分，将不符合要求的物料重新用球磨机磨小。

经过这样的反复处理最终将物料全部做成符合要求的产品。

本课题的振动筛为自同步双振动电机驱动的，其特点是结构简单、安装方便、成本低、容易操作及维护等。

其筛箱为板梁铆焊组合结构，由主副侧板、管梁、入料挡板、出料板、筛板等组成，侧板选用低合金压力容器钢板，强度高、可焊性好，周边折弯，并在振动方向及沿纵向连接多根角钢，使侧板刚度大大增强，有利于强度的提高和噪音的降低。

管梁由法兰盘、无缝钢管、加强槽钢等组成，重量轻、强度大，便于制造安装，具有互换性。

加强槽钢上有T形孔，使用T形螺栓，便于筛板的安装维护，消除U形螺栓对管梁的磨损。

工作原理：两台振动电机的型号相同，可以产生一种组合的直线振动。

这种振动可以使输送槽体中的物料运动，并与筛面发生碰撞，使小于筛孔的物料透过，从而实现物料的几何分级，实现筛分。

总体方案为：采用普通筛分法，振动形式为共振，运动轨迹为直线运动，激振方式为惯性式，隔振方式为一级隔振，隔振弹簧为金属螺旋式隔振弹簧。

关键词：振动筛; 筛箱; 振动电机全套CAD图纸，联系695132052AbstractThe shaker research unceasingly to the standardization, the seriation, the universalized development, and the introduction modernization design method, uses the new material, the new technology, the new craft, its goal lies in unceasingly expands the sieve machine application domain, satisfies national economy construction the need to develop, and takes on the foreign exportation the duty.Finally completely makes after such repeatedly processing the materi all tallies the request product. This topic shaker for self-synchronizing pair vibration motor-driven, Its characteristic is the structure simple, the installs convenient, the cost low, is easy to operate and the maintenance and so on. It sieves the box is board crossbeam riveting hitch welds built-up section, By host vice- side bar, Hollow beam, Enters the material back plate, Leaves material board, Sieves board and so on composition, The side bar selects the low-alloy pressure vessel steel plate, The intensity is high, The weldability is good, Peripheral knee bend, And in the vibration direction and along longitudinal connects themulti- roots angle steel, Causes the side bar rigidity big enhancement, Is advantageous to the intensity enhancement and noise reducing. Hollow beam by flange plate, Seamless steel pipe, Strengthens composition and so on channel steel, The weight light, the intensity is big, is advantageous for themanufacture installment, Has the interchangeability. Strengthens in the channel steel to have the T shape hole, Uses the T shape bolt, Is advantageous for screen board installs the maintenance, Eliminates the U shape bolt to the hollow beam attrition. Principle of work: Two vibrate the electrical machinery the model to be same, May have one kind of combination straight-line oscillation. This kind of vibration may cause in the transportation trough body thematerial movement, And has the collision with the screening surface, And has the collision with the screening surface, Thus realization material geometry graduation, Realization screening. The overall plan is: Uses the ordinary screening law, The vibration form for resonates, The path is the translation, Stirs up the strength vibration the way is the inertia type, The vibration isolation way is level of vibration isolations, The vibration isolation spring is the metal screw type vibrationisolation spring。

振动筛使用方法说明书1. 概述振动筛是一种常用的粉状物料筛分设备，广泛应用于矿山、建筑材料、化工、冶金等行业。

本说明书旨在介绍振动筛的使用方法，以帮助用户正确操作和维护设备，实现高效筛分。

2. 设备组成振动筛主要由以下几部分组成：2.1 筛箱：筛箱是振动筛的主要组成部分，通常采用钢板焊接而成，具有足够的强度和刚性。

筛箱内设有多层筛网，用于分离物料。

2.2 振动器：振动器是振动筛的动力源，通常采用振动电机或振动器组件。

振动器通过产生振动力使筛箱进行振动，促进物料在筛面上的筛分。

2.3 悬挂装置：悬挂装置用于连接振动筛的筛箱和振动器，使振动能够顺利传递到筛箱。

2.4 弹簧支撑：振动筛底部设有弹簧支撑系统，用于减震和支撑筛箱。

3. 使用前的准备在操作振动筛之前，需要进行以下准备工作：3.1 检查设备：检查振动筛的各部件是否完好，如有破损或松动现象应及时进行修理或紧固。

3.2 筛网选择：根据物料的特性和筛分要求选择合适的筛网，确保能够达到预期的筛分效果。

3.3 维护润滑：检查振动筛的润滑情况，确保各轴承和齿轮等零部件充足润滑。

4. 操作步骤按照以下步骤正确操作振动筛：4.1 启动设备：先确保振动筛处于停止状态，然后按下启动按钮，逐步提高振动力，使设备平稳启动。

4.2 物料投入：将待筛物料均匀投入到筛箱上部，避免过量或不均匀投料。

4.3 调整振动力：根据物料的特性和筛分要求，适当调整振动力的大小和方向，以达到最佳的筛分效果。

4.4 监控筛分过程：观察物料在筛分过程中的情况，如发现堵料、漏筛或筛分效果不佳等异常情况，应及时进行处理。

4.5 停止设备：当筛分工作完成或需要暂停时，先降低振动力，再停止振动筛。

注意等待设备完全停止后再进行下一步操作。

5. 维护保养振动筛的维护保养对于设备的正常运行和使用寿命具有重要意义。

以下是一些常见的维护保养事项：5.1 清洁筛面：定期清洁筛面，防止物料积聚和粘结，影响筛分效果。

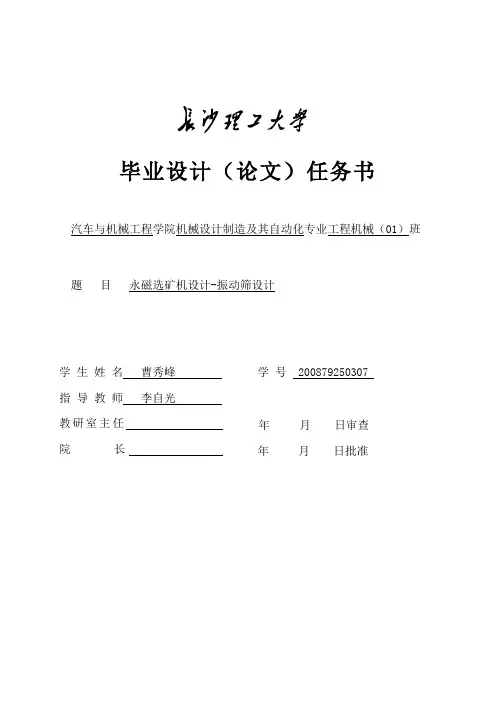

毕业设计（论文）任务书汽车与机械工程学院机械设计制造及其自动化专业工程机械（01）班题目永磁选矿机设计-振动筛设计学生姓名曹秀峰学号 200879250307指导教师李自光教研室主任年月日审查院长年月日批准自定中心园振动筛摘要振动筛是选煤厂用的最多的设备之一，主要用于煤的准备筛分以及最终筛分用，但是振动筛又是维修量比较大的设备。

随着设计的逐渐完善，自定中心园振动筛能够很好的解决这一问题。

本文主要介绍振动筛在选煤厂中的意义以及振动筛的发展现状，描述了本次设计型自定中心园振动筛设计的计算方法依据和步骤.包括振动筛的分类与特点和设计方案的确定；对物料的运动分析，对振动筛的动力学分析及动力学参数的计算，合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计关键词：,振动筛，自定中心，设计依据CIRCULAR MOTION VIBRATION SIEVEOF AUTO CENTERABSTRACTVibration sieve is one of the most widely used devices in Coal Preparation Plant.Mainly used in coal preparation and the final screening with screening, But the vibrating screen is larger than the maintenance of equipment. With the gradual improvement of the design ，circular motion vibration sieve of auto center could well solve this problem. This article mainly introduced that vibration sieve in Coal Preparation Plant significance as well as vibration sieve development present situation, described this time has designed circular motion vibration sieve of auto center design computational method basis and the step, as well as the main vibration sieve part's choice and the comparison, and showed this design characteristic.Including the classification and characteristics of vibrating screen and determination of design; on the movement of materials analysis, Dynamic analysis of vibration sieve and kinetic parameters calculated, rational design of the structure vibrating screen size; carried out such eccentric Vibrator design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, calculation and check of belt design, spring design calculation, shaft strength calculation, bearing selection and calculation , then the equipment maintenance, installation, lubrication and seal design.KEYWARDS：，vibration sieve，auto center，design basis目录摘要 (II)ABSTRACT (III)1绪论 (1)1.1 筛分的概念 (1)1.2 筛分设备的作用 (1)1.3 筛分作业的分类 (1)1.4 筛分机械设计的意义 (2)1.5振动筛设计的原则 (3)1.6筛分机械研究的现状 (3)1.7 将来的发展趋势 (3)2目的依据及说明 (4)2.1 自定中心园振动筛设计的目的 (4)2.2 设计的依据及参考资料 (4)2.3 设计的有关说明 (4)3工艺参数的选择与确定 (4)3.1 筛面长度及宽度的确定 (4)3.2 生产率的确定 (5)3.3 振幅和频率的选择 (5)3.4 筛面倾角的选择 (7)4动力学分析及参数计算 (8)振动筛动力学基本理论 (8)4.1 参振重量及参振质量的计算 (10)4.2 主弹簧刚度计算与选择 (11)4.3 激振器偏心质量及其偏心距的验算 (12)4.4重心计算 (14)5功率计算及电机的选择 (15)5.1 筛分机在负荷状态下工作所需功率的计算 (15)5.2 电动机的选择 (15)5.3 验算电动机的启动转矩 (16)6零件的计算 (16)6.1 弹簧计算 (16)6.2 三角皮带的传动计算 (17)6.3 轴强度验算 (19)6.4 轴承寿命验算 (23)7基型及结构的选择 (24)7.1 筛分基型的比较和选择 (24)7.2 筛分机结构的选择和确定 (24)8、设备合理的更新期 (30)9、结论 (32)参考文献 (33)致谢 (34)1绪论1.1 筛分的概念广义的筛分是指将粒子群按粒子的大小、比重、带电性以及磁性等粉体学性质进行分离的方法。

振动筛说明书杨爱明一、.工作原理：振动器安装在筛箱侧板上，并由电动机驱动通过联轴器旋转产生离心惯性力，迫使筛箱振动，该系列筛机为坐式安装，筛面倾角的调整可通过改变昙花制作位置高度来实现。

主要适用于物料的快速分级，工作时物料在作抛物运动的同时，细小的物料有效地透过筛网，粗大的物料继续向前输送，从而达到筛分的目的。

二、主要特点和用途该机是河南太行振动机械股份有限公司80年代参与国内外引进样机，在有关科员的帮助下设计而成，经过几十年的实践.改进.技术已相当成熟。

其主要性能与其他振动设备相比，具有显著的优越性。

该机适用于矿山、冶金、煤炭、化工、火电、建材等行业的大中小颗粒物料的筛分作业。

具有效力高、磨损小、噪音低，寿命长，防污染，经济方便，节能美观等特点。

三、振动筛的结构与使用该设备由筛箱、激振器、软连接、筛底座、支承弹簧、电机及电机支架、行走部分等部件组成。

使用与维修：a.筛子正常运行后，连续4小时后，将各部位连接螺栓重新紧固一次，以后再反复进行2~3次。

b.定期检查易损件磨损情况，并及时维修和更换。

（对已损坏或失去弹性的减震弹簧应及时更换。

筛网发生松裂或磨损时，应及时紧固或更换。

c.发生其他异常或噪音过大，停机检查处理。

d.为满足不同的物料筛分，可适当调节振源偏心块角度，从而获得最佳筛分效果。

e.振源地调整、使用与维护，请参照“振源说明书”。

f.带料运行时，整个筛面均匀布料，否则，则调整给料点。

四、维护保养与定修周期维护保养：运转前的维护工作：检查各运动部件否转动灵活，先用手转几转；检查各连接处是否连接牢固；检查各润滑系统是否流畅无阻，有足够的润滑油；筛网必须压紧，不能产生松动；运转中的注意事项：在工作中如发现筛孔堵塞，可用木棍敲击筛网消除；筛网破损或钢丝有断裂应立即停车更换；注意观察筛箱有无摇摆现象，各部件有无过大的振动和噪音，发现问题应及时处理；轴承温升不超过40度，最高不超过80度。

轴承润滑剂用黄油干油（冬季加入25%的机油），每7—10天加油一次，轴承必须每3个月清扫一次，清除废油，更换新油。

振动筛的操作指南说明书一、产品描述振动筛是一种常用的筛选设备，广泛应用于矿石、煤炭、建筑材料、化工等领域。

本操作指南说明了振动筛的正确使用方法和注意事项，帮助操作人员正确操作振动筛，提高工作效率和安全性。

二、设备准备在操作振动筛之前，请先确保以下工作已经完成：1. 检查振动筛的设备完整性和运行状态，确保各部件正常运转。

2. 清理振动筛及周围环境，确保无杂物和污垢影响筛网工作。

3. 确认振动筛所需电源是否正常供电，并将振动筛接地。

三、操作步骤1. 启动振动筛a. 开启电源，确保电流稳定。

b. 按下启动按钮，启动振动筛的振动设备。

c. 等待振动筛完全启动并达到正常工作状态。

2. 加料a. 将要筛选的物料缓慢、均匀地加入振动筛的进料口。

b. 根据要求调整进料速度和量，避免过于密集或过于空旷的物料流。

3. 调整振动参数a. 根据物料的特性和筛选要求，调整振动筛的振动幅度和频率。

b. 注意遵循振动筛的生产厂家提供的参数范围，以避免损坏设备或影响筛分效果。

4. 监控筛分效果a. 观察物料在筛网上的分布情况，确保物料能够均匀地通过筛网。

b. 根据筛分结果调整振动筛的振动参数，以获得满足要求的筛分效果。

5. 清理与维护a. 按照操作手册的要求，对振动筛进行定期清洁和维护。

b. 检查筛网是否破损或堵塞，及时进行更换或清理。

c. 定期检查各部件的紧固情况，确保设备的稳定性和安全性。

四、安全注意事项1. 在操作振动筛时，应穿戴适当的个人防护装备，如安全帽、防护眼镜和工作手套。

2. 切勿将手、头发等物体靠近振动筛的运动部件，以免发生意外伤害。

3. 在振动筛正常运行时，严禁擅自拆卸或更改任何设备部件。

4. 操作人员应接受相关培训和指导，熟悉振动筛的性能和操作要点。

五、故障排除与维修在使用振动筛的过程中，如果出现故障或设备异常，请立即停止使用，并联系维修人员进行检修和维护。

切勿擅自进行维修操作，以免造成更大的损害或安全隐患。

振动筛分机使用方法说明书一、引言振动筛分机是一种常用的筛分设备，广泛应用于工业生产中的物料筛分和分级工作。

本说明书旨在为用户提供关于振动筛分机的使用方法和操作指南，以保证设备的正常运行和提高工作效率。

二、设备介绍振动筛分机由机体、筛网、振动器和驱动装置等组件构成。

机体是设备的主要部分，其中安装有筛网，用于筛分目标物料。

振动器通过驱动装置产生振动力，使物料在筛网上进行筛分操作。

三、安装与调试1. 在选择安装地点时，应确保地面平整稳固，并且能够承受振动筛分机的重量和振动力。

2. 按照设备图纸和相关规定，正确安装振动筛分机的各个组件。

3. 进行电气连接，确保电源与设备匹配，并按照电气图纸连接线路。

4. 进行机体合理位置调整，使之达到最佳筛分效果。

5. 连接驱动装置，并确保装置正常运转。

四、操作与使用1. 启动前检查：每次使用振动筛分机前，应进行必要的检查。

检查振动器和驱动装置是否正常运转，检查筛网是否损坏或堵塞。

2. 启动设备：按照操作面板上的启动按钮，启动振动筛分机。

确认设备正常工作后，可以进行物料的投入。

3. 物料投入：将需要筛分的物料均匀地投入到振动筛分机的进料口，并控制物料投入量，以免超过设备工作范围。

4. 调整振动力：通过调整振动力的大小，可以控制物料在筛网上的运动速度和筛分效果。

根据实际需要，采用适当的振动力进行调整。

5. 监控筛分效果：定期观察筛分效果，确保物料筛选合格。

如发现筛分不良或堵塞等情况，应及时进行处理。

6. 停止与保养：停止振动筛分机时，应按照操作面板上的停止按钮进行操作。

每次使用结束后，对设备进行必要的清洁和保养，以延长设备的使用寿命。

五、安全注意事项1. 操作前应熟悉设备的使用方法和操作规程，根据说明书正确操作。

2. 使用时应戴好防护用具，确保人身安全。

3. 操作过程中及时发现设备异常情况，应及时停止使用，并进行故障检修。

4. 设备维护和保养应由专业人员进行，不得随意更换、拆卸设备部件。

振动筛使用说明书一、产品概述振动筛是一种常用的筛分设备，广泛应用于矿山、冶炼、化工、建材、电力、耐火材料等行业。

本产品采用振动电机作为振动源，通过振动筛网对物料进行筛分，有效地分离不同粒度的物料，提高生产效率。

二、安装与调试1. 开箱检查：打开振动筛包装，检查是否有损坏，注意检查所有零部件是否齐全，如有问题请及时与售后服务联系。

2. 安装场所：选择坚固平整的场所进行安装，并确保安装空间充足，方便维护和操作。

3. 固定设备：根据振动筛的尺寸和重量，选择合适的固定方式，确保设备稳定可靠。

4. 振动筛网安装：根据物料粒度的要求，选择合适规格的振动筛网，并正确安装在振动筛机上。

5. 电气连接：根据设备电源要求，将振动筛与电源线连接，确保电机正常工作。

6. 启动设备：当所有安装工作完成后，启动振动筛进行试运行，检查设备是否正常工作。

三、操作方法1. 启动：按下启动按钮，启动振动筛的振动电机，并确保电机正常运转。

2. 物料投放：将待筛物料均匀地投放到振动筛上。

根据物料特性和筛分要求，控制物料的投放量，防止过载现象发生。

3. 调整振动力：根据物料的粒度和湿度，调整振动筛的振动力，以使物料在筛分过程中能够得到充分的筛分效果。

4. 清理筛网：定期清理筛网表面的堆积物，防止堵塞影响筛分效果。

5. 关闭：筛分结束后，将振动筛停止运行，并及时清理设备。

四、维护保养1. 筛网的更换：定期检查振动筛网的磨损情况，根据使用情况及时更换，保证筛分效果。

2. 振动电机的维护：定期检查振动电机的工作状态，如有异常情况及时进行维修或更换。

3. 设备的清洁：定期清洁振动筛的各个部件，确保设备的正常运行。

4. 注意安全：在操作振动筛时，注意安全操作，避免发生意外事故。

五、故障排除1. 无振动或振动不稳定：检查电源线是否松动或损坏，是否有异物阻碍振动电机正常运转。

2. 筛分效果差：检查是否有堵塞现象，清理筛网或调整振动力。

3. 异常噪音：检查振动筛各个零部件是否松动，及时进行紧固或更换。

毕业设计方案题目空间振动筛设计学院机械工程学院专业机械工程及自动化班级学生学号指导教师二〇一四年三月三十一日学院机械工程学院专业机械工程及自动化学生学号设计题目空间振动筛设计一、选题背景与意义1近年来，随着国民经济的快速增长和技术的进步，冶金、煤炭、矿山、建材、水电等行业迫切需要处理量大的振动筛进行高效率地筛分、脱水、脱介作业。

在煤炭行业，采煤机械化程度不断的提高和国民经济的发展对煤炭的需求越来越大，使得煤矿产量日益增加，这对筛分机械处理能力的要求也越来越高。

同时新建选煤厂和老厂改造，都面临着新的设备选型和更新，尤其在选煤厂重介工艺系统设备中，筛宽3.0～3.6 m的大型振动筛需求量很大。

大型矿井的原煤分级和原煤干法深度筛分都需要大型振动筛。

同时，筛分机械的大型化可以减少振动筛的使用数量，减少设备费用和设备管理费用，带来较好的经济效益。

因此，研究和制造大型振动筛就成为一项重要的课题。

国外从16世纪开始筛分机械的研究与生产，在18世纪欧洲工业革命时期，筛分机械得到迅速发展，到本世纪筛分机械发展到一个较高水平。

德国的申克公司可提供260多种筛分设备，STK公司生产的筛分设备系列品种较全，技术水平较高，KHD公司生产200多种规格筛分设备，通用化程度较高，KUP公司和海因勒曼公司都研制了双倾角的筛分设备。

美国RNO公司新研制了DF11型双频率筛，采用了不同速度的激振器。

DRK公司研制成三路分配器给料，一台高速电机驱动。

日本东海株式会社和RXR公司等合作研制了垂直料流筛，把旋转运动和旋回运动结合起来，对细料一次分级特别有效。

英国为解决从湿原煤中筛出细粒末煤，研制成功旋流概率筛。

前苏联研制了一种多用途兼有共振筛和直线振动筛优点的自同步直线振动筛。

由于工业发展缓慢，基础比较薄弱，理论研究和技术水平落后，我国筛分机械的发展是本世纪近50年的事情，大体上可分为三个阶段。

(1)仿制阶段：这期间，仿制了前苏联的ГУП系列圆振动筛、BKT-11、BKT-OMZ型摇动筛；波兰的WK-15圆振动筛、CJM-21型摇动筛和WP1、WP2型吊式直线振动筛。

1引言无论是地下还是露天采矿场开采出来的煤炭或矿石，或经过破碎的物料,或是其他工业所需的天然原料、人工原料，某些颗粒状的工业产品，在未处理前常常是以各种大小不同的颗粒混合在一起的形式存在。

在选矿厂、选煤厂或者其他的工业部门中，物料在使用或者进一步处理前，常常需要分成粒度相近的几个级别。

物料通过筛面的集中过孔成为筛分。

筛分所用的机械成为筛分机械。

筛分机械种类繁多，一般常用的有惯性振动筛、共振筛和固定筛。

其中惯性振动筛按照筛网运动的轨迹又分为圆振动筛和直线振动筛。

我这次的设计主要研究直线振动筛的设计。

直线振动筛是采用惯性激振器来产生振动的，其振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向选装，故又称双轴振动筛，由两齿轮啮合以保证同步。

当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x轴的分量相互抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，是筛箱在y轴方向上产生往复的直线轨迹振动。

直线振动筛的特点如下：由于筛面倾角小，筛子的高度减小，便于工艺布置。

由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水和脱泥、脱液和重介选矿时脱除重介质。

ZKB1545直线振动筛是在消化吸收国外先进筛机技术的基础上研制成功的，结构先进，坚固耐用，振动器采用可调节激振力大小的块偏心结构，调整方便，两组无强迫联系的振动器在电动机直接驱动下按自同步原理实现同步运转。

2直线振动筛的工作原理和结构组成2.1直线振动筛的工作原理直线振动筛是采用两台振动电机同步反向旋转，产生反向激振力，迫使箱体带动筛网作纵向、直线往返运动。

颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。

物料的抛射与回落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。

直线振动筛的筛面倾角通常在8度以下，筛面的振动角度一般为45度，筛面的激振器的作用下作直线往复运动。

振动筛的使用指南说明书一、引言振动筛是一种常见的固体筛分设备，广泛应用于颗粒物料的精细筛分过程。

本说明书将详细介绍振动筛的结构、工作原理以及使用方法，帮助用户正确操作和维护振动筛，提高筛分效果。

二、振动筛的结构和工作原理振动筛主要由筛箱、振动器、筛网、减振弹簧等组成。

筛箱为一个具有一定倾斜度的长方体结构，上部安装有振动器，通过振动器的激振，使物料在筛箱上产生振动运动。

物料从上部进料口进入筛箱，由于筛箱的倾斜度和振动力的作用，物料逐渐向下运动，通过筛网进行筛分，较细的颗粒通过筛网，较大的颗粒则被挡在筛网上，并顺着筛箱的倾斜度向下输送。

三、振动筛的使用方法1. 设备安装（1）选择平整的基础，确保基础的稳定性。

（2）根据设备尺寸和重量，选用合适的起重设备进行吊装，并安装在基础上。

（3）连接好电源线和控制线，检查设备的接地情况是否良好。

2. 设备调试（1）启动前检查设备的紧固情况，确保各部件固定可靠。

（2）先空运转5-10分钟，检查设备运转是否正常，无异常震动或噪音。

（3）然后进行带物料的运转测试，调节振动力与振动频率，使物料顺利通过筛分。

3. 筛分操作（1）根据物料的性质和要求，选择合适的筛网规格。

（2）将物料均匀地均匀地铺在振动筛上，避免物料过多或不均匀引起堵塞。

（3）启动振动筛设备，并根据筛分效果和要求适时调整振动力和振动频率。

（4）根据需要，可以设置筛分时间或运行周期，自动停止设备。

四、振动筛的维护保养1. 日常维护（1）定期清理筛箱和筛网，防止物料残留。

（2）检查振动器和减振弹簧的紧固情况，确保无松动。

（3）保持设备的干燥清洁，防止腐蚀和积尘。

2. 定期保养（1）根据设备使用情况，定期更换损坏或老化的筛网。

（2）检查振动器的工作状态，如有异常应及时进行维修或更换。

（3）检查减振弹簧的弹性，如有松弛或断裂应及时更换。

五、安全注意事项1. 操作人员在操作和维护设备时应穿戴好相关防护用具，避免触电和受伤。

绪论1、筛分的概念：物料通过筛面的按粒度分成不同粒级的的作业叫做筛分，。

物料中粒度小于筛孔尺寸的的颗粒穿过筛面落到筛下，成为筛下物。

粒度大于筛孔尺寸的颗粒留在筛上，称为筛上物，用于完成筛分作业的设备称之为筛分机。

简称为筛子。

一般适用于筛分的物料，即大于或的物料。

2、筛分机的作用：对煤炭进行粒度分级，脱水，脱泥和脱介。

3、筛分作业的分类：在选煤厂和筛选厂中，筛分在整个过程担负着重要的任务，按它在不同的工艺环节当中所起的作用不同，筛分作业可以分为如下几种。

准备筛分：在选煤厂，按破碎作业和分选作业的要求，将原料煤分成不同的粒级，为煤炭的进一步加工做准备。

对破碎作业，准备筛分是为了从物料中分出已经合格的粒级。

目的是避免物料过度粉碎，增加破碎设备的生产能力和减少动力消耗。

对分选作业，不同的选煤方法，都要求一定的入选粒级，否则将严重影响分选效果。

检查筛分：在破碎作业的产物中，将粒度不合格的大块用筛子分出来，称为检查筛分，目的是保证物料的的粒级要求。

最终筛分：主要是指筛选厂生产粒级商品煤的筛分。

最终筛分的粒级，是根据煤质、煤的粒度组成和用户的要求。

，按国家规定《煤炭粒度分级》来确定，最终筛分的产物。

脱水筛分：将带有水的煤或其他物料进行筛分，称为脱水筛分，目的是脱除伴随而来的水。

在选煤厂用于产品脱水作业的筛子称为脱水筛》脱泥筛分：重介质在筛分的时候。

为了减轻煤泥对介质系统的污染。

在煤进入重介质分选机钱采用脱泥筛分。

跳汰入选原煤如先用筛分的办法脱泥，可以降低水的粘度。

有利于细粒煤的分选，从而提高跳汰机的选煤效率。

再有，重选产品精煤，为了减少高灰分细泥对它的污染，在进行脱水筛分的同时，在筛面上加强喷水冲洗，也是不可去缺少的脱泥筛分。

脱介筛分：重介选煤的产品，在筛分机上采用喷加强力清水的办法，使产品与加重质分离，达到选后产品脱出介质的目的称为脱介筛分。

选择性筛分：选择性筛分是指在筛分过程中，煤炭不仅按粒度分级，而且也按质量分级的筛分。

振动筛操作说明书操作说明书一、产品概述振动筛是一种常用于物料筛分、过滤以及固液分离的设备。

本操作说明书旨在为用户提供详细的振动筛操作指南，确保用户能够正确、安全地使用振动筛。

二、产品结构和工作原理1. 结构组成振动筛主要由筛体、振动器、减振弹簧、支座和底座等组成。

2. 工作原理通过振动器的激振，使筛体产生振动，物料在筛体表面进行筛分。

振动筛根据物料的颗粒大小对其进行分级，较大的颗粒在筛网上方退出，较小的颗粒通过筛网进入下方的集料槽。

三、操作前准备1. 根据振动筛的工作场所和要求，确保其稳定可靠地安装在水平地面上。

2. 检查电源和电机的接线是否正确，电机是否运转正常。

3. 检查振动筛各个零部件是否完好，特别是减振弹簧和筛网是否有损坏。

4. 清洁筛网，确保筛面光滑无杂质。

四、操作步骤1. 打开电源开关，启动电机，确保电机运行正常。

2. 根据需要将物料均匀地加入到振动筛的进料口，避免一次加入过多物料。

3. 根据工艺要求设置振动筛的振动频率和振动幅度，确保物料能够充分筛分。

4. 开始振动筛的运行，观察物料的分布情况，并根据需要进行调整。

5. 工作结束后，关闭电源开关，停止电机的运行。

6. 清理振动筛，将残留物料和杂质清除干净。

7. 定期检查振动筛的零部件是否正常，必要时进行维护和更换。

五、注意事项1. 操作人员必须经过专业培训并熟悉振动筛的结构和工作原理，确保操作的准确性和安全性。

2. 在操作过程中，应随时注意观察振动筛的工作状态，如有异常情况及时停机检查。

3. 禁止将手指或其他物体伸入正在运行的振动筛内部。

4. 避免使用振动筛超过其额定产能，以免造成设备过载或损坏。

5. 定期对振动筛进行保养和维护，清洁振动筛以保持其正常运行。

六、故障排除1. 振动筛无法正常启动：检查电源和电机的连接是否良好，是否存在电气故障。

2. 振动筛振动幅度过大或过小：检查振动器的调节装置是否正确设置，调整振动幅度至适宜范围。

3. 筛分效果不理想：检查筛网是否损坏或堵塞，清理或更换筛网。

振动筛操作手册说明书说明书目录：1. 简介2. 振动筛的组成部分3. 振动筛的工作原理4. 振动筛的使用方法5. 维护和保养6. 故障排除7. 安全注意事项1. 简介振动筛是一种常用的固态物料筛分设备，广泛应用于矿石、建筑材料、化工、煤炭等行业。

本操作手册旨在提供振动筛的详细操作指南，确保用户正确使用和维护振动筛。

2. 振动筛的组成部分振动筛主要由下面几个组成部分构成：- 筛箱：用于装载物料和筛分过程中的振动。

- 振动器：通过振动产生筛箱的振动力。

- 筛网：用于筛分物料，根据不同要求可更换不同精度的筛网。

- 调整设备：用于调整振动筛的振幅和筛分角度。

3. 振动筛的工作原理振动筛通过振动器产生的振动力使筛箱产生振动，从而使物料在筛网上进行筛分。

大颗粒的物料会被分离出来，而细颗粒的物料通过筛网。

振动力的振幅和频率可以通过调整设备进行调节，以实现不同粒径物料的筛分要求。

4. 振动筛的使用方法使用振动筛时，按照以下步骤进行操作：4.1 准备工作：检查振动筛各组成部分是否完好，确保无松动或损坏现象。

4.2 调整振幅和筛分角度：根据物料的性质和筛分要求，使用调整设备调整振动筛的振幅和筛分角度。

4.3 启动振动筛：接通电源，并按照振动筛的启动顺序操作，确保振动筛正常运转。

4.4 加料和筛分：将待筛物料均匀加入筛箱，并根据需要调整进料量和筛分时间。

4.5 停机和清理：筛分结束后，关闭振动筛电源，清理筛网和筛箱内的物料残留。

5. 维护和保养为了确保振动筛的正常运行和延长使用寿命，需要进行定期的维护和保养：5.1 清洁：定期清理振动筛的各个部分，特别是筛网和筛箱内的物料残留。

5.2 检查：定期检查振动筛的各组成部分是否松动、损坏或有异常磨损情况。

5.3 润滑：根据振动筛使用手册的要求，对相关轴承和传动部件进行适当的润滑。

5.4 保养记录：对振动筛的维护和保养情况进行记录，以便及时发现问题和跟踪维修历史。

6. 故障排除在振动筛的使用过程中，可能会遇到一些常见故障。

筛面的宽度和长度的选择筛面的宽度和长度是筛分机很重要的一个工艺参数。

一般说来，筛面的宽度决定着筛分机的处理能力，筛面的长度决定着筛分机的筛分效率，因此，正确选择筛面的宽度和长度，对提高筛分机的生产能力和筛分效率是很重要的。

筛面的宽度不仅受筛分机处理能力的影响，还受筛分机结构强度的影响。

宽度越大，必然加大了筛分机的规格，筛分机的结构强度上需要解决的问题越多也越难，所以筛面的宽度不能任意增加。

目前我国振动筛的最大宽度为 3.6m ；共振筛的最大宽度为4m 。

筛面的长度影响被筛物料在筛面上的停留时间。

筛分试验说明，筛分时间稍有增加，就有许多小于筛孔的颗粒，大量穿越筛孔面透筛，所以筛分效率增加很快。

试验结果说明，筛面越长，物料在筛面上停留的时间越久，所得的筛分效率越高。

但是随着筛分时间的增长，筛面上的易筛颗粒越来越少，留下的大局部是“难筛颗粒〞，即物料的粒度尺寸接近筛孔尺寸的这些颗粒。

这些难筛颗粒的透筛，需要较长的时间，筛分效率的增加越来越慢。

所以，筛面长度只在一定围，对提高筛分效率起作用，不能过度加长筛面长度，不然会致使筛分机结构笨重，达不到预期的效果。

一般来说，筛面长度和宽度的比值为2~3。

对于粗粒级物料的筛分，筛面长度为3.5~4m ；对于中细粒级物料的筛分，筛面长度为5~6m ；对于物料的脱水和脱介筛分，筛面长度为6~7m ；预先筛分的筛面可短些，最终筛分的筛面应长些。

各国筛分机的宽度和长度尺寸系列，多数采用等差级数。

它特点是：使用比拟方便，尾数比拟整齐。

但是由于等差级数的相对差不均衡，随着数列的增长，相对差就会急剧下降，因此，在有的筛分机系列中，只能采用两种级数公差。

这里选金属丝编制筛面，取筛孔尺寸a 为8mm ，轻型钢丝直径d 为2mm ，开孔率 A 选取为64%，长、宽比取3：1。

圆振动筛处理量的计算：公式近似计算[7]：δL B Mq Q 00= 〔4-1〕式中： Q ——按给料计算的处理量(t ／h)；M ——筛分效率修正系数，见表4—10[7]；M 也可按以下公式计算：M ＝5.7100η- η——筛分效率；0q ——单位面积容积处理量(3m /2m ·h )，见表4-11[7]；0B ——筛面计算宽度(m)；0B ＝0.95B ；B ——实际筛面宽度(m)；L ——筛面工作长度(m)；δ——物料的松散密度(t ／3m )。
