**********大学毕业论文（设计）题目：一种新型振动筛的设计姓名：*********学院：机电工程学院专业：机械设计制造及其制动化班级：************学号：**************指导教师：*****************年**** 月*****日毕业论文（设计）诚信声明本人声明：所呈交的毕业论文（设计）是在导师指导下进行的研究工作及取得的研究成果，论文中引用他人的文献、数据、图表、资料均已作明确标注，论文中的结论和成果为本人独立完成，真实可靠，不包含他人成果及已获得********大学或其他教育机构的学位或证书使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
论文（设计）作者签名：日期：年月日毕业论文（设计）版权使用授权书本毕业论文（设计）作者同意学校保留并向国家有关部门或机构送交论文（设计）的复印件和电子版，允许论文（设计）被查阅和借阅。
本人授权********大学可以将本毕业论文（设计）全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本毕业论文（设计）。
本人离校后发表或使用该毕业论文（设计）或与该论文（设计）直接相关的学术论文或成果时，单位署名为*********大学。
论文（设计）作者签名：日期：年月日指导教师签名：日期：年月日目录摘要 (I)Abstract (II)1绪论 (1)1.1前言 (1)1.2振动筛的分类 (1)1.3国内外筛分机械的发展现状 (2)1.4振动筛的发展趋势 (3)2振动筛筛面物料运动理论 (4)2.1筛上物料的运动分析 (4)2.2正向滑动 (5)2.3反向滑动 (6)2.4跳动条件的确定 (7)3振动筛的工作原理及结构组成 (9)3.1圆振动筛的工作原理 (9)3.2 YA圆振动筛的基本结构 (9)4振动筛的参数计算选择 (12)4.1确定振动筛的运动学参数 (12)4.2振动筛工艺参数的确定 (14)4.3动力学参数 (16)4.4电动机的选择 (17)5 主要零件的设计与计算 (18)5.1轴承的选择与计算 (18)5.2皮带的设计 (19)5.3键的设计 (23)5.4轴的设计 (24)5.5支承弹簧的设计验算 (26)6 振动筛的安装维护 (30)6.1振动筛的安装及调试 (30)6.2振动筛操作的要点 (31)6.3振动筛维护与检修 (31)7总结 (33)参考文献 (34)致谢 (35)一种新型振动筛的设计摘要目前传统的筛分机械生产率低下，难以筛分出一些细粒状物，并且振动筛强度和刚度较低，使用寿命短。
1前言1.1 振动筛发展概况1.1.1国外振动筛发展概况振动筛在世界上已经有了三百多年的发展历史，而在较完备的振动筛出现之前，物料主要是依靠人力进行筛分。
接下来在二百年后出现了用于物料分级的惯性筛，然而那时的惯性筛采用的是柴油机作为动力源。
在此之后经过不断的发展和改进， 19 世纪初出现了功能和结构都相对比较完善的惯性振动筛，其主要分为圆振动筛和直线振动筛两大类，其中圆振动筛一般用于物料的分级，而直线振动筛一般用于物料的脱水。
现在国际上存在的振动筛已经有了相对近似的结构形式和相对稳定的机型，使用寿命比以往有了普遍提高[1,2]。
1.1.2国内振动筛发展概况振动筛在我国的发展起步比其它国家要晚许多，它在我国的发展过程大体上可以总结为以下五个阶段[1]：(1)进口阶段： 1960 年左右，我国振动筛制造行业还没有发展起来，因而此时国内所使用到的筛分设备主要进口自原苏联、波兰等国家，筛面面积一般不大；(2)仿制阶段：从 1970 左右开始，我国技术人员对进口的振动筛开始进行测绘与仿制，从而在国内出现了 SZZ、SSZ 系列的圆、直线振动筛；(3)研发阶段： 1980 年前后，我国技术人员又对进口设备进行了系统的功能原理分析和结构分析，并在此基础上独立研制出了DD 、ZD 、 DS、ZS 系列圆、直线振动筛；(4)新产品开发阶段：从 1990 年开始，我国振动筛行业的发展步入了一个空前的阶段，此段时间内相继开发出的有 ZD 型等厚筛和概率筛等新型振动筛；(5)大型振动筛筛研制阶段：随着国内大型选煤厂的不断建立和目标产量的的提高，原来的中小型振动筛已经满足不了生产的需要。
但我国对大型振动筛的研制还仍旧处在刚刚起步的阶段，为此，“大型直线振动筛的可靠性研究” 被列入到了国家“九五”科研攻关项目之中。
而现在我国的大型振动筛也已经研制成功，并且在国内得到了大量的推广，我们可以预期，国内研制的大型振动筛将会逐渐取代进口设备。
摘要本设计主要介绍了圆振动筛的国内外现状及其分类和特点，通过对振动筛工作原理的分析及工艺参数的选择与确定完成圆振动筛的总体设计。
并在确定了设计方案的基础上对电动机的选择、主要零部件的结构设计等做了进一步的研究。
振动筛分机械是近20年来得到迅速发展的一种新型机器，目前已广泛应用于采矿、冶金、水利电力、石油化工、煤炭、交通运输、建筑和铁道等工业部门中，用于完成各种不同的工艺过程。
最近几年，各国对振动筛分技术的研究很重视，如强化振动参数，设备大型化，筛机零部件的三化，自同部技术的推广应用，新筛机的出现等都是围绕着振动筛发展起来的。
设计首先分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；筛面物料的运动理论分析；其次进行了对振动筛的动力学分析及动力学参数的计算；合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计；最后进行了主要零部件的设计与计算，包括轴承的选择与计算，皮带的设计计算与校核，轴的强度计算和校核，弹簧的设计计算。
关键词：振动筛结构筛分机械激振器AbstractThis design is mainly introduced the situation at home and abroad and the circle vibrating screen classification and characteristics, and through the analysis of the operation of vibrating screen and the process parameters of the selection and be sure to complete circle vibrating screen of the overall design. In the design plan and determined on the basis of the choice of motor, main parts of the structure design, further research.Vibration screening machines the past 20 years the rapid development of a new machine, has been widely used in industrial sectors of mining, metallurgy, water conservancy, electric power, petrochemical, coal, transport, construction and railway used to complete a variety of different process. In recent years, countries right vibration screening technology very seriously, such as the strengthening of vibration parameters, equipment, sieve machine parts, to promote the use of the same technology, the new screen, and so on are around the shaker development.At the first ,the design analysis expositions design program , including vibrating screen of classification and features and determine of design program; the movement theory analysis of sieve surface material ;at the second, the design analysis dynamics of vibrating screen and the calculation of dynamics parameter; reasonable design vibrating screen of structure size; conduct the design and calculation of stress vibration device of eccentric block, , including original design parameter, motor design; at last, conduct main parts design and calculation, including select and calculation of bearing , design calculation and check of belt , strength calculation and check of axis , design calculation of mechanical spring .Key words:Vibrator Construction Screening machine ShakerSignnature of Supervison:目录1绪论 (4)1.1引言 (4)1.2 国内外现状 (5)1.2.1振动筛国内外研究现状 (5)1.2.2振动筛国内外发展现状 (7)1.3本文的主要内容 (7)1.3.1前期准备 (7)1.3.2阅读振动筛设计的相关理论及方法 (8)1.3.3完成圆振动筛的设计 (9)2振动筛的总体设计 (10)2.1 引言 (10)2.2总体设计方案的初步拟定 (10)2.2.1振动筛的基本结构 (10)2.2.2工艺参数的选择与确定 (11)2.2.3振动筛筛面物料运动理论 (12)2.3 设计方案 (17)2.3.1运动学参数的确定 (17)2.3.2振动筛工艺参数的确定 (19)2.3.3动力学参数 (21)2.4本章小结 (23)3主要零部件的结构设计 (24)3.1引言 (24)3.2电动机的选择 (24)3.3轴承的选择与计算 (25)3.3.1轴承的选择 (25)3.3.2轴承的寿命计算 (26)3.4皮带的设计 (27)3.4.1选取皮带的型号 (27)3.4.2传动比 (27)3.4.3带轮的基准直径 (27)3.4.4带速 (27)3.4.5确定中心距和带的基准长度 (28)3.4.6小带轮包角 (28)3.4.7单根带的基本额定功率 (29)3.4.8带的根数 (29)3.4.9单根带的预紧力 (29)3.4.10单根带的轴压力 (29)3.5轴的设计 (30)3.5.1轴的设计特点 (30)3.5.2轴的常用材料 (30)3.5.3轴的强度验算 (30)3.6支承弹簧设计验算 (33)3.6.1弹簧刚度计算 (33)3.6.2计算弹簧钢丝直径 (33)3.6.3计算弹簧中径 (34)3.6.4计算弹簧圈数和节距 (34)3.6.5求解弹簧的间距和螺旋角 (34)3.6.6弹簧验算 (35)3.7筛箱的设计 (36)3.7.1侧板和横梁 (36)3.7.2筛箱结构的焊接 (36)3.7.3筛面的固定方法 (37)3.8本章小结 (37)4结论与展望 (38)4.1全文工作总结 (38)4.2进一步工作的展望 (38)参考文献 (40)致谢......................................................................................................................... 错误!未定义书签。
YK系列圆振动筛使用说明书目录一、机器用途二、型号说明三、技术性能四、工作原理五、结构说明六、起重运输与保管七、安装、试运转与验收八、操作规程九、维护检修一、机器用途YK系列振动筛为圆形轨迹运动、座式安装﹑筛箱有单层筛面﹑双层筛面二种，可供选矿﹑建材﹑电力及化工部门作物料的分级。
二、型号说明2 Y K 15 45表示筛机长度（分米）表示筛机宽度（分米）块偏心激振器圆运动表示双层筛面（单层不写）三、技术性能（见表1）四、工作原理YK型圆振动筛是单质量弹性系统（见图1），电动机经轮胎联轴节使振动器偏心块产生高速旋转。
运转的偏心块产生很大的离心力激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而做连续的抛掷运动，物料在抛起时被分层，在与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
五、结构说明本筛由下列部件组成：1、激振器：每个侧板上安装一组激振器，每组激振器是由两个主偏心块，两个副偏心块，一对单列向心短圆柱轴承和两个保护罩所组成，激振器通过螺栓固定在侧板上，左右两个激振器之间用万向联轴节连成一体，改变主副偏心块之间的角度即可改变激振器的大小获得不同的振幅，振动器安装在侧板上节省了笨重的支撑梁使筛箱受力更为合理。
2、筛箱：它是筛机的最大部件，有给料槽﹑排料槽﹑侧板﹑横梁﹑筛面﹑张紧装置等组成，侧板为Q235Ａ整块钢板制成，横梁为无缝钢管，各焊接片与侧板间均采用高强度螺栓联接，工作可靠，制作维修简单。
3、支撑装置：用橡胶弹簧做弹性元件，通过改变前后支架的高度改变筛面倾角（本图倾角为17.5o）,改变后的支撑架高度和地脚螺栓孔尺寸由用户自行决定。
４、轮胎联轴器：它将参振的激振器与固定的电动机连接以后，传动扭矩，比汽车联轴节简单适用。
六、起重运输与保管１、起重：筛子整体起重时，应使用钢丝绳套着筛箱的吊耳或弹簧座上的起吊孔进行，起吊位置附近如刚度不够，可在两侧板之间支撑一根方木。
２、运输：筛子的铁路公路运输应符合有关规定，在现场运输时，筛箱下部应垫以若干滚筒，地面要平整，拉钢丝绳应兜住筛框下部刚度较大部位。

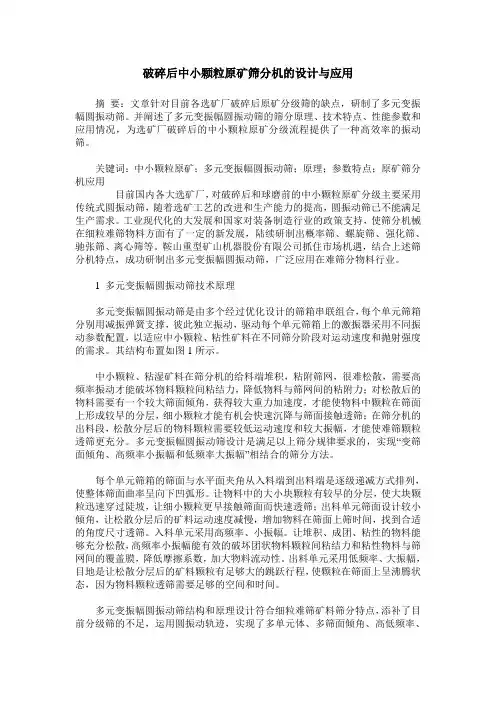

破碎后中小颗粒原矿筛分机的设计与应用摘要：文章针对目前各选矿厂破碎后原矿分级筛的缺点，研制了多元变振幅圆振动筛。
并阐述了多元变振幅圆振动筛的筛分原理、技术特点、性能参数和应用情况，为选矿厂破碎后的中小颗粒原矿分级流程提供了一种高效率的振动筛。
关键词：中小颗粒原矿；多元变振幅圆振动筛；原理；参数特点；原矿筛分机应用目前国内各大选矿厂，对破碎后和球磨前的中小颗粒原矿分级主要采用传统式圆振动筛，随着选矿工艺的改进和生产能力的提高，圆振动筛已不能满足生产需求。
工业现代化的大发展和国家对装备制造行业的政策支持，使筛分机械在细粒难筛物料方面有了一定的新发展，陆续研制出概率筛、螺旋筛、强化筛、驰张筛、离心筛等。
鞍山重型矿山机器股份有限公司抓住市场机遇，结合上述筛分机特点，成功研制出多元变振幅圆振动筛，广泛应用在难筛分物料行业。
1 多元变振幅圆振动筛技术原理多元变振幅圆振动筛是由多个经过优化设计的筛箱串联组合，每个单元筛箱分别用减振弹簧支撑，彼此独立振动，驱动每个单元筛箱上的激振器采用不同振动参数配置，以适应中小颗粒、粘性矿料在不同筛分阶段对运动速度和抛射强度的需求。
其结构布置如图1所示。
中小颗粒、粘湿矿料在筛分机的给料端堆积，粘附筛网，很难松散，需要高频率振动才能破坏物料颗粒间粘结力，降低物料与筛网间的粘附力；对松散后的物料需要有一个较大筛面倾角，获得较大重力加速度，才能使物料中颗粒在筛面上形成较早的分层，细小颗粒才能有机会快速沉降与筛面接触透筛；在筛分机的出料段，松散分层后的物料颗粒需要较低运动速度和较大振幅，才能使难筛颗粒透筛更充分。
多元变振幅圆振动筛设计是满足以上筛分规律要求的，实现“变筛面倾角、高频率小振幅和低频率大振幅”相结合的筛分方法。
每个单元筛箱的筛面与水平面夹角从入料端到出料端是逐级递减方式排列，使整体筛面曲率呈向下凹弧形。
让物料中的大小块颗粒有较早的分层，使大块颗粒迅速穿过陡坡，让细小颗粒更早接触筛面而快速透筛；出料单元筛面设计较小倾角，让松散分层后的矿料运动速度减慢，增加物料在筛面上筛时间，找到合适的角度尺寸透筛。
新型惯性振动筛总体设计目录1 绪论 (1)1.1引言 (1)1.2振动筛的用途和组成 (1)1.3国内外筛分机械的发展概况 (2)1.3.1 国外发展概况 (2)1.3.2 国内发展概况 (2)1.4筛分机械发展方向 (3)1.4.1 深入研究新的筛分理论和技术 (3)1.4.2 引入现代化的设计手段，采用新材料、新技术、新工艺 (4)1.4.3研制和推广振动机械专用轴承 (4)1.4.4向标准化、系列化、通用化发展 (4)1.4.5强化筛机技术参数 (5)1.4.6 不断扩大筛机应用领域 (5)2 总体设计 (5)2.1设计总则 (5)2.2总体方案的确定 (5)2.2.1 运动学参数的设计与计算 (5)2.2.2 动力学参数的设计计算 (6)2.2.3 电机的选择与计算 (6)2.2.4 对主要零件设计和强度校核 (6)2.3基本结构及工作原理 (6)2.3.1 基本结构 (6)2.3.2 工作原理 (6)2.3.3 直线振动筛的动力学分析 (7)2.4筛面规格的确定和处理量的计算 (10)2.4.1 筛面规格的确定 (10)2.4.2 处理量的分析 (10)3 运动学参数的设计与计算 (13)3.1运动学参数的确定 (13)3 .1.1 筛箱振幅 (13)3.1.2 振动频率 (13)3.1.3 振动强度k (14)3.1.4 抛射强度v k (14)3.1.5 筛箱倾角 (14)3.1.6 振动方向角 (14)4 动力学参数 (14)4.1参振质量的计算 (14)4.2弹簧刚度的计算 (15)5 主要零件的设计计算与校核 (16)5.1弹簧的尺寸设计与强度校核 (16)5.1.1 圆柱型橡胶弹簧的计算 (16)5.1.2 弹簧强度校核 (19)5.2偏心块的设计 (19)5.2.1 轴颈的估算 (19)5.2.2 偏心块的设计 (20)5.3筛箱的结构设计 (22)5.3.1 筛面规格的确定及固定方式 (22)5.3.2 侧板的设计 (23)5.3.3 筛框横梁的设计与校核 (25)5.3.4 筛箱横撑的设计 (27)5.4电动机的计算选择 (28)5.4.1 电机的选择 (28)5.4.2 电动机功率N的计算 (28)5.4.3 启动转矩的校核 (29)5.5轴承的选择 (30)5.5.1 轴承的受力分析 (30)5.5.2 轴承的计算与选择 (31)5.5.3 轴承寿命的校核 (32)5.6轴的结构设计与强度验算 (33)5.6.1 轴的结构设计 (33)5.6.2 轴的强度校核 (34)5.7联轴器型号的计算选择 (37)5.8键的选择与校核 (37)5.8.1 键的选择 (37)5.8.2 键的校核 (38)6 筛箱重心计算 (39)6.1坐标系的建立 (39)6.2重心计算公式: (39)7 筛分机工作效率的影响因素 (41)7.1影响因素 (42)7.1.1 物料的性质 (42)7.1.2 筛面的运动特性和筛面结构 (43)7.1.3 操作管理 (45)8 振动筛的使用与维护 (45)8.1振动筛的安装、调整与试运转 (45)8.2振动筛的操作、维护与检修 (46)8.2.1 操作 (46)8.2.2 维护 (46)8.2.3 检修 (47)8.3振动筛的安全技术 (47)9 现代设计方法在振动筛设计中的应用 (47)9.1概述 (48)9.2振动筛筛箱质心的计算 (49)9.3 振动筛的结构强度分析 (49)参考文献 (51)1 绪论1.1 引言在很多情况下，振动是一种有害的现象。
圆振动筛基本结构及工作原理一、振动筛概述：振动筛种类繁多，用途不一，从小同的角度考虑，振动筛可有多种分类方法，其中，按筛机振动体即筛箱的运动轨迹划分，振动筛大致可分为圆振动筛，直线振动筛，旋振筛及由圆振筛和直线振动筛组合演变的椭圆振动筛等几大类。
振动筛一般有振动器、箱箱、隔振装置及传动装置等部分组成。
各种振动筛具有长方形的筛面，筛面通过一定方式安装在筛箱内，筛箱及筛面在振动器的作用下做具有特定轨迹的往复式运动，筛面的连续振动使筛面上的料层不断被抛起、松散和分离，最终达到分级或脱介的目的。
圆振动筛指筛机振动体即筛箱具有近似圆运动轨迹的惯性振动筛，这种振动筛又称单轴振动筛。
圆振动筛是一类型号规格泛多、应用极广的筛分设备，各种圆振动筛的筛机筛面通常有单层和双层两种结构形式，广泛用于煤炭、矿山、电力、建材、轻工和化工各行业对各种颗粒状和小块状松散固体物料的干、湿式分级。
从筛机激振器的结构类型来看，圆振动筛有轴偏心的YA型系列和块偏心的YK型系列两大类，YA型系列轴偏心圆振筛具有筛分效率高，结构科学合理、整机强度和刚度高及运行平稳，噪声低、维修方便等特点。
二、圆振动筛结构：各种圆振筛，不论是座式安装还是吊挂式安装，一般由以下几部分组成：（1）振动体—筛箱（2）隔振—支撑弹簧组（座式安装）或弹簧吊杆（吊挂式安装）（3）动力装置—单轴激振器（4）驱动装置—异步电动机（5）相关配套附件三、圆振动筛工作原理：圆振筛又称单轴振动筛，圆振动筛振动源所产生的振动力是一绕定轴、方向呈正规律变化的惯性力，其本质是由偏心质量绕定轴转动所形成离心力。
圆振动筛的工作原理为，筛机起动后，筛机振动器带动振动筛箱一同作定向跳跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃动运后从排料口排出。
最终完成筛分工作。
根据圆振筛的结构特点及工作原理，其筛面一般为倾斜布置（倾斜角为15-25度）。
从圆振筛的结构和工作原理可以看出，其激振器的回转达方向相对于料流方向有顺料流方向旋转和逆流方向旋转两种情况。

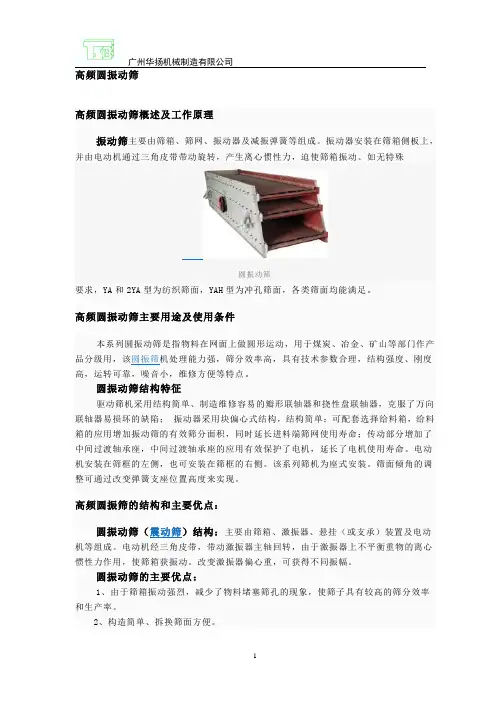

高频圆振动筛高频圆振动筛概述及工作原理振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。
振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。
如无特殊圆振动筛要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。
高频圆振动筛主要用途及使用条件本系列圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。
圆振动筛结构特征驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷；振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。
电动机安装在筛框的左侧，也可安装在筛框的右侧。
该系列筛机为座式安装。
筛面倾角的调整可通过改变弹簧支座位置高度来实现。
高频圆振筛的结构和主要优点：圆振动筛（震动筛）结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。
电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。
改变激振器偏心重，可获得不同振幅。
圆振动筛的主要优点：1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
性能特点：1.圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。
2.圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
3.圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
YAG型高频圆振动筛技术参数分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
圆振动筛主要用途及使用条件本系列圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。
摘要目前我国各种选煤厂使用的设备中,振动筛（筛分机）是问题较多、维修量较大的设备之一。
这些问题突出表现在筛箱断梁、裂帮、稀油润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、噪声过大等问题,同时伴有传动带跳带、断带等故障。
这类问题直接影响了振动筛（筛分机）的使用寿命,严重影响了生产。
YAH—2460型圆振动筛可以很好的解决此类问题，因此本次设计的振动筛为YAH—2460型圆振动筛，该系列振动筛主要用于煤炭行业中物料分级、脱水、脱泥、脱介等作业。
其工作可靠，筛分效率高，但设备自身较重。
设计分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；对物料的运动分析；对振动筛的动力学分析及动力学参数的计算；合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计，最后进行了振动筛的环保以及经济分析。
关键词：振动筛；激振器；圆振动筛AbstractAt present, China's coal preparation plant all the equipment used in the shaker is more problems, maintenance of one of the larger equipment. These issues in sieve outstanding performance me off beam, crack help, lubrication oil dilute the box-type vibrator oil spills, fighting tooth gear, bearing temperature rise too high, major issues such as noise, accompanied by dancing with broken belts, such as fault zone. Such issues directly affecting the life of the shaker, which has seriously affected the production. YAH—2460round good shaker can solve such problems, so this shaker designed for roundYAH—2460shaker, the series of major shaker in the materials used in the coal industry classification, dehydration, desliming, such as referrals fromOperations. Its reliable, efficient screening, but their heavy equipment. Design analysis on the design options, including the classification and shaker features and design programmes to be confirmed; materials on the movement of the shaker and the dynamics of the parameters, to design the structure of vibrating screen size; conduct The eccentric block of the exciter, such as design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, belts and check the design and calculation, the design of spring, the axis of Strength, the choice of bearings and calculation and then proceed to the maintenance of equipment, installation, lubrication and seal the design, a shaker final environmental and economic analysis.Key words: shaker; Vibrator; round shaker目录1 绪论................................. 错误！未定义书签。
