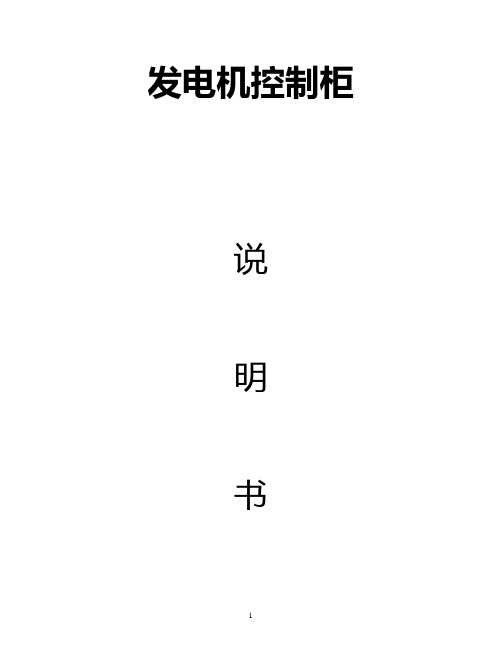

发电机控制柜
说
明
书
昆明杰维思电气有限公司
此系统包含2台发电机控制柜，主要是由控制器Woodward easYgen-3200和二次回路组成，能显示1#发电机和2#发电机的的工作状态、电气参数：自动或手动操作，对发电机系统进行控制，实现发电机并车供电或单机供电的目的。
1、Woodward easYgen-3200控制器
1.1 easYgen-3000多功能控
制器可适应于各种发电系统应
用。大而且直观的 5.7”LCD
显示器，以及多种语言支持使
easYgen-3000具有友好的用
户界面。easYgen-3000继承了
我们easYgen系列控制器卓越
的和高可靠性的解决方案。
easYgen-3000 通过网络
连接可以控制多达32台发电
机组，并可以实现各机组自动
起停顺序控制。，负荷管理功
能包括：自动基载/削峰操作，
图1
输入/输出控制和紧急发电/备用发电。
1.2 特性
• FlexAppTM
- (四种应用模式)
• DynamicsLCDTM
–带有软按键的320×240象素的LCD显示5.7”
•柴油或气体机的起停逻辑
•发动机预供油或清洗控制
•通过计时器或冷却水温热机控制
•通过模拟量输入或网络设定速度、频率、电压、功率、无功、和功率因素
•多达32台机组间有功和无功负荷分配，包括根据负荷自动起/停机•有功表, 无功表
•操作时间/起动/保养计数器
•跳闸等级延时及报警等级可编程
•远程和手动控制的软建按钮
• PC 或面板均可设置（使用ToolKit软件）
•多级密码保护
•多种语言(英语、德语、法语、西班牙语、中文、日文、意大利语、葡萄牙语，土耳其语和俄语)
•实时事件记录 (300 条, FIFO),电池最少可用5年
•通过通讯口或开关量输入进行远程控制
1.3 easYgen-3200
控制器的使用说
明。
图2
停止按钮一直处于可用状态，任何时候按此按钮都将
停机*
在不同的操作模式下，每个软按键根据对应屏幕显示分派了一
种功能。
LCD显示器可显示软按键功能，各种测量值，操作模式和报警。
左边的LED灯用于停机模式指示。右边的LED灯指示控制内是
否有报警。
320x240 象素带软按键图形显示界面(FlexAppTM )
报警
复位喇叭
软按键
报警只有在它不再激活的情况下才可以复位，例如：当报警的原因已被清除。
显示报警清单 软按键
easYgen 保存所有处于激活的报警清单。服务人员可以读取这些报警信息。
标记指示报警的条件仍然出现，报警信息无法消除，须排除故障才
能清除。
在显示报警清单时复位 软按键
清除报警信息
线路图操作模式
操作状态等等 起机
起机暂停
图3
1.4 操作模式
自动操作模式 ：软按键 手动操作模式 ：软按键 停止操作模式 可以通过按软按键 , 或
来选择操作模式. 处于激活的操作
模式显示在左下角： 标记指示处于自动操作模式 标记指示处于手动操作模式 标记指示处于停止操作模式(LED
灯亮).
自动模式 手动模式 急停模式
图4
起机
1#控制柜，按按键，1#发电机启动，标记指示起机命令激活，标记指示监视功能已使能，标记指示检测到转速信号及发动机已运行; 1#发电机稳定运行后。按按键，1#发电机进线柜的断路器合闸。
2#控制柜，按软按键，2#发电机启动，稳定运行后，按软按键，控制器自动追踪1#发电机的信息，自动实现1#、2#发电机的并车。
停机
控制柜内，按软按键，发电机进线柜的断路器分闸，软按键，标记指示停机命令激活。发电机冷却停机。
紧急情况可按急停按钮，发电机进线柜的断路器立刻分闸，发电机立刻停机。
定时发动机检测超发动机转速检测电压监测
相序检测CCW 相序检测CW
图5
起机
市电停电或监控中心发出发电机启动信号，1#、2#发电机自动启动运行，发电机进线柜的断路器合闸，自动实现发电机的并车，当负载低于单台发电机的30%时，2#发电机冷却停机，实现单机供电；单负载高于单台发电机的80%时，2#发电机启动，并自动并车供电。
停机
市电供电或监控中心发出发电机停机信号，1#、2#发电机卸载冷却停机，发电机进线柜的断路器分闸。
1.4.3急停模式
此模式下，发电机无法启动。
2、发电机控制柜
特点:
•箱体框架采用轧制型材焊接一体，框架整体强度高，型材表面预制间距为25MM模数安装孔;
•结构坚固、美观、内部安装空间极大,配件通用程度高
•箱门三点锁定门锁，侧板与背板均用螺钉固定
•箱门开启角度130度,无须增加任何配件即可满足左右开门需要•箱门与框架接触处均有无接缝发泡密封胶条，达到较高防护级；
•三段式底板，易于导入电缆；
•整块安装板,安装深度可前后调节；
防护等级:
•按IEC60529或EN60529/10.91、GB4208-93标准:箱体可达到IP30防护等级
