体育馆网架施工方案专家论证

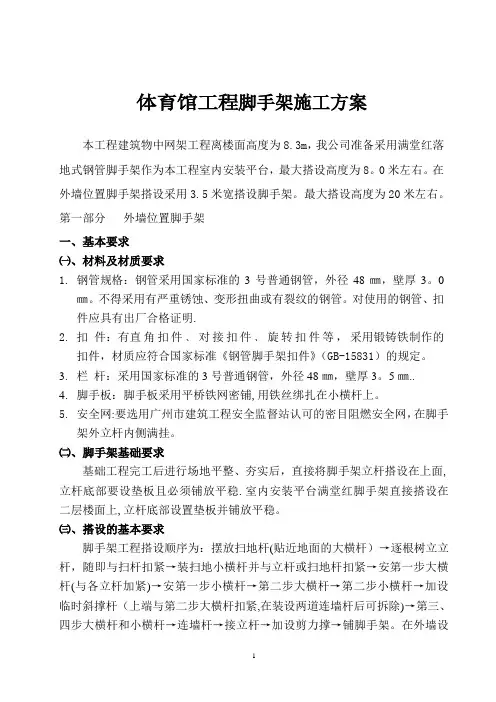

体育馆工程脚手架施工方案本工程建筑物中网架工程离楼面高度为8.3m，我公司准备采用满堂红落地式钢管脚手架作为本工程室内安装平台，最大搭设高度为8。

0米左右。

在外墙位置脚手架搭设采用3.5米宽搭设脚手架。

最大搭设高度为20米左右。

第一部分外墙位置脚手架一、基本要求㈠、材料及材质要求1.钢管规格：钢管采用国家标准的3号普通钢管，外径48㎜，壁厚3。

0㎜。

不得采用有严重锈蚀、变形扭曲或有裂纹的钢管。

对使用的钢管、扣件应具有出厂合格证明.2.扣件：有直角扣件﹑对接扣件﹑旋转扣件等，采用锻铸铁制作的扣件，材质应符合国家标准《钢管脚手架扣件》（GB-15831）的规定。

3.栏杆：采用国家标准的3号普通钢管，外径48㎜，壁厚3。

5㎜..4.脚手板：脚手板采用平桥铁网密铺,用铁丝绑扎在小横杆上。

5.安全网:要选用广州市建筑工程安全监督站认可的密目阻燃安全网，在脚手架外立杆内侧满挂。

㈡、脚手架基础要求基础工程完工后进行场地平整、夯实后，直接将脚手架立杆搭设在上面,立杆底部要设垫板且必须铺放平稳.室内安装平台满堂红脚手架直接搭设在二层楼面上,立杆底部设置垫板并铺放平稳。

㈢、搭设的基本要求脚手架工程搭设顺序为：摆放扫地杆(贴近地面的大横杆）→逐根树立立杆，随即与扫杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆(与各立杆加紧)→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧,在装设两道连墙杆后可拆除)→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪力撑→铺脚手架。

在外墙设一道安全斜挡板，安全斜挡板水平宽度不小于2m；排栅外侧满拉安全网。

1）定位定距：外墙位置脚手架钢管立杆间距为1.8米，排距为0.9米；大横杆步距为1。

8米。

各步距外侧大横杆之间设2道防护栏杆,均分间距约为0.6米.脚手板铺采用平桥铁网密铺。

2)搭设要求1.总要求：脚手架搭设进度应高出工作面一步，且沿建筑四周围成封闭区域。

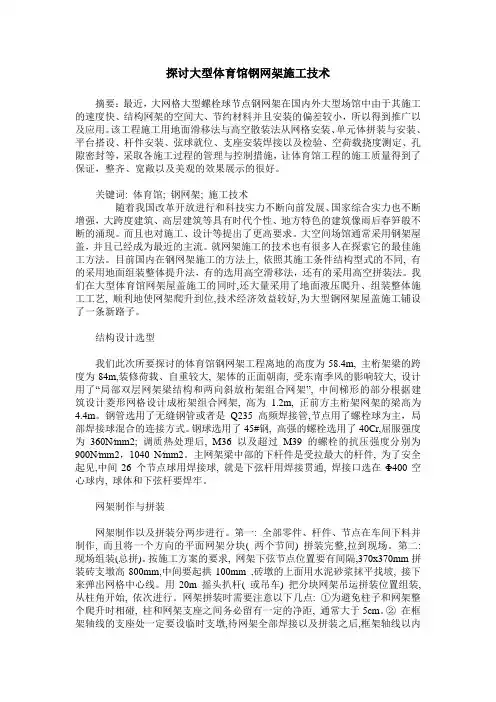

探讨大型体育馆钢网架施工技术摘要：最近，大网格大型螺栓球节点钢网架在国内外大型场馆中由于其施工的速度快、结构网架的空间大、节约材料并且安装的偏差较小，所以得到推广以及应用。

该工程施工用地面滑移法与高空散装法从网格安装、单元体拼装与安装、平台搭设、杆件安装、弦球就位、支座安装焊接以及检验、空荷载挠度测定、孔隙密封等，采取各施工过程的管理与控制措施，让体育馆工程的施工质量得到了保证，整齐、宽敞以及美观的效果展示的很好。

关键词: 体育馆; 钢网架; 施工技术随着我国改革开放进行和科技实力不断向前发展、国家综合实力也不断增强，大跨度建筑、高层建筑等具有时代个性、地方特色的建筑像雨后春笋般不断的涌现。

而且也对施工、设计等提出了更高要求。

大空间场馆通常采用钢架屋盖，并且已经成为最近的主流。

就网架施工的技术也有很多人在探索它的最佳施工方法。

目前国内在钢网架施工的方法上, 依照其施工条件结构型式的不同, 有的采用地面组装整体提升法，有的选用高空滑移法，还有的采用高空拼装法。

我们在大型体育馆网架屋盖施工的同时,还大量采用了地面液压爬升、组装整体施工工艺, 顺利地使网架爬升到位,技术经济效益较好,为大型钢网架屋盖施工铺设了一条新路子。

结构设计选型我们此次所要探讨的体育馆钢网架工程离地的高度为58.4m, 主桁架梁的跨度为84m,装修荷载、自重较大, 架体的正面朝南, 受东南季风的影响较大, 设计用了“局部双层网架梁结构和两向斜放桁架组合网架”, 中间梯形的部分根据建筑设计菱形网格设计成桁架组合网架, 高为 1.2m, 正前方主桁架网架的梁高为4.4m。

钢管选用了无缝钢管或者是Q235 高频焊接管,节点用了螺栓球为主，局部焊接球混合的连接方式。

钢球选用了45#钢, 高强的螺栓选用了40Cr,屈服强度为360N∕mm2; 调质热处理后, M36 以及超过M39的螺栓的抗压强度分别为900N∕mm2，1040 N∕mm2。

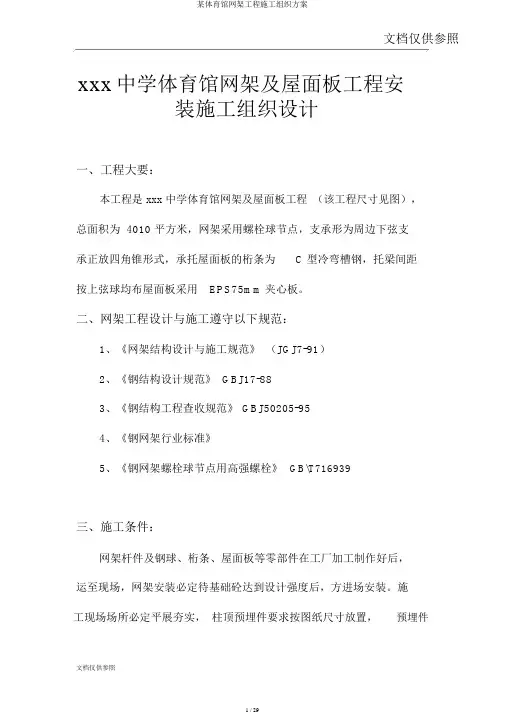

文档仅供参照xxx中学体育馆网架及屋面板工程安装施工组织设计一、工程大要：本工程是 xxx 中学体育馆网架及屋面板工程（该工程尺寸见图），总面积为 4010 平方米，网架采用螺栓球节点，支承形为周边下弦支承正放四角锥形式，承托屋面板的桁条为 C 型冷弯槽钢，托梁间距按上弦球均布屋面板采用EPS75mm夹心板。

二、网架工程设计与施工遵守以下规范：1、《网架结构设计与施工规范》（JGJ7-91）2、《钢结构设计规范》 GBJ17-883、《钢结构工程查收规范》 GBJ50205-954、《钢网架行业标准》5、《钢网架螺栓球节点用高强螺栓》GB\T716939三、施工条件：网架杆件及钢球、桁条、屋面板等零部件在工厂加工制作好后，运至现场，网架安装必定待基础砼达到设计强度后，方进场安装。

施工现场场所必定平展夯实，柱顶预埋件要求按图纸尺寸放置，预埋件的尺寸误差、水平标高应在公差范围之内。

交通：运输有能进汽车至施工现场内的道路。

水电：生活用水（30 人左右）、生活用电安装时固定支座、安装桁条用电。

四、施工方案：( 一) 施工序次：1、工厂内：图纸会审——备料——原资料检验——加工制作部件（钢球、杆件、支座）——表面防腐办理——质量检验——包装发往现场——网架安装——网架检测——屋面安装。

2、施工现场：场所整理——搭设临时设施——临时支架搭设（高至网架下弦30cm）——检查复核测量网架预埋件尺寸、标高、标高可否吻合图纸设计要求，必要时作出相应调整，网架支座安装——网架安装——网架检测——查收。

3、复检：加固脚手架，对现场资料清理排放，对垂直运输资料作详细运输程序。

( 二) 施工方法：1、网架构件的加工制作。

1.1. 网架构件加工制作工艺过程见流程图。

1.2. 网架构件加工制作方法。

1.2.1. 螺栓球——要点工序。

1.2.1.1.原资料：45#圆钢棒料。

检验方法：外观检查，检查出厂合格证和试验报告。

1.2.1.2. 毛坯锻造 : 圆钢棒料锯床下料炉加热胎模、空气、锤锻打成形（球状）。

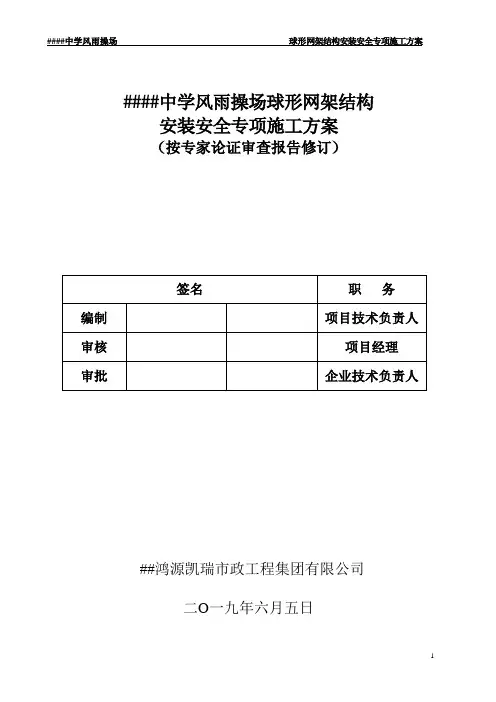

####中学风雨操场球形网架结构安装安全专项施工方案（按专家论证审查报告修订）##鸿源凯瑞市政工程集团有限公司二O一九年六月五日目录编制制明 (3)第一章、工程概况 (5)一、工程概况二、施工总平面图三、施工要求和技术保证条件第二章、编制依据 (17)第三章、施工计划 (18)一、施工进度计划表二、材料及设备计划三、应急救援材料设备计划第四章、施工工艺技术 (21)一、技术参数二、工艺流程三、施工方法四、钢结构安装质量检查与验收第五章、施工安全保证措施 (46)一、组织保障二、技术措施三、应急预案第六章、劳动力计划 (67)一、专职安全管理人员二、所需劳动力安排第七章、计算书及相关图纸 (68)编制说明一、编制目的钢结构安装过程中，各种钢构件应满足安全性、稳定性、永久性的要求，起重吊装应严格按照安全操作规程的有关规定进行。

根据《危险性较大的分部分项工程安全管理办法》（建质【2009】87号）要求，我公司承担的####中学风雨操场屋面球形网架结构安装跨度大于36米，因此本工程属于跨度大于36米及以上钢结构安装且超过一定规模的危险性较大的分部分项工程，需要在施工前单独编制安全专项施工方案并组织专家论证审查。

二、编制条件1、本工程有设计图纸、施工图审查报告、中标通知书、施工合同。

2、施工项目部组建完毕，人员已到位。

场地平整完毕，道路、给水、电力已到位，施工机械进入现场。

3、监理单位项目监理机构已建立，人员已到位。

三、适用范围及依据本方案仅适用于####中学风雨操场。

该工程位于##市####开发区##中学内，风雨操场总建筑面积约为4000平方米，结构使用年限50年，建筑耐火等级为二级，安全等级为一级，抗震等级为一级。

结构类型为框架结构、球形网架屋面。

建筑层数：地上一层、局部二层。

建筑高度：14.5米，为单跨式网架结构，横向跨度69米，纵向跨度44米，横向柱距7.2/7.8米，纵向柱距6.0/8.0米。

钢结构安装跨度大于36m,故根据《危险性较大的分部分项工程安全管理办法》要求组织本次专项施工方案论证。

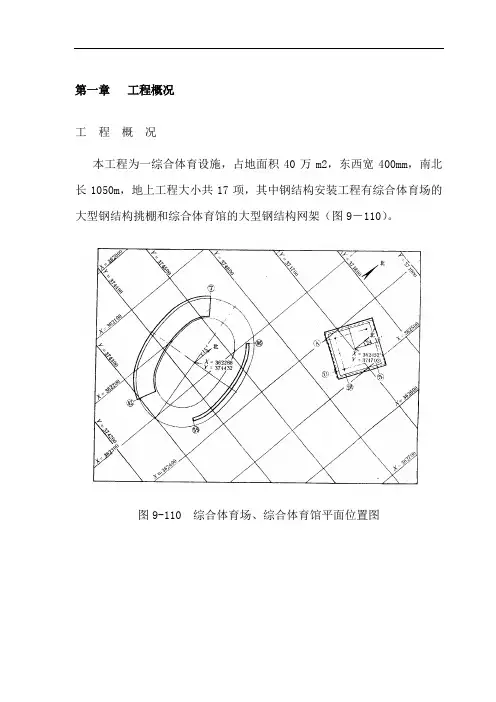

第一章工程概况工程概况本工程为一综合体育设施，占地面积40万m2，东西宽400mm，南北长1050m，地上工程大小共17项，其中钢结构安装工程有综合体育场的大型钢结构挑棚和综合体育馆的大型钢结构网架（图9－110）。

图9-110 综合体育场、综合体育馆平面位置图图9-111 综合体育场挑棚结构平面图本工程要求二年半完成全部工程任务，钢结构安装工程在土建完成主体钢筋混凝土结构后进行，工期6个月(体育场挑棚3个月，体育馆网架3个月)，钢结构工程作为土建工程的一个工序，纳入土建工程工序中，平行流水，交叉施工，不占用总工期。

钢构件在构件厂制作时，只做成单肢杆件，用拖车运到工地的构件堆放场，按设计图在工地拼成钢构件，供安装使用。

(1)综合体育场的建筑面积为5.09万m2，60000个座位，平面近似椭圆形，长轴长276m，短轴长205.318m，由半径为95m、105m、243.818m 的八段圆弧构成，分A、B、C、D、F5个椭圆圈，整个平面分96个柱距、24个区，每个区4个柱距。

体育场的观众席有三分之一设在轴线⑦～瑢轴范围内，此部分设有钢结构悬桃桁架构成的大型钢结构挑棚(图9－111)，覆盖面积1130m2，共有桁架柱36个，每根柱重3.59t。

挑棚桁架36榀，桁架全长42m，悬挑31m，每榀架重18.5t，尾部用大型钢拉杆位住，拉杆长25.43m，重6.5t。

桁架柱、桁架和拉杆等构件本身均为焊接结构，桁架柱和桁架的连接用高强螺栓，桁架与拉杆上部用钢门栓连接。

挑棚桁架柱安装在标高16.52m观众席的E轴部位，柱顶标高20.91m，挑棚桁架上弦有1/40的斜度，前部标高26.52m，后部标高25.65m。

挑棚钢结构的材料为Q235钢。

挑棚上弦有钢檩条、椽子结构，下弦有吊顶结构。

同和吊顶钢结构用普通螺栓与桁架连接。

整个挑棚钢构件共4664件，计1512．78t。

共用高强螺栓12000套，普通螺栓15000套。

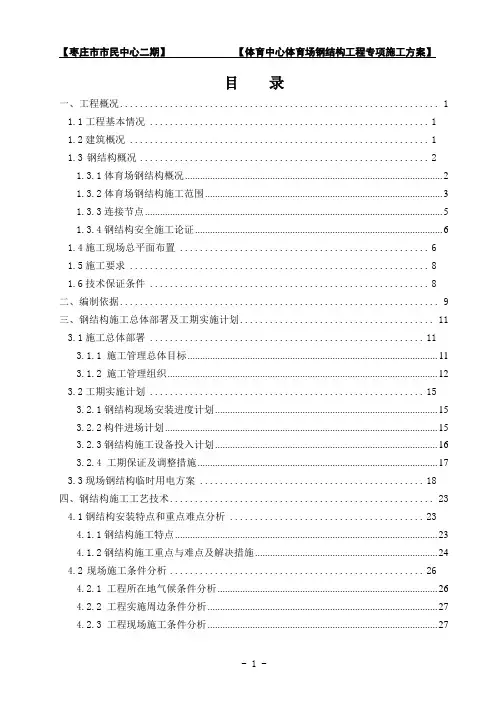

目录一、工程概况 (1)1.1工程基本情况 (1)1.2建筑概况 (1)1.3钢结构概况 (2)1.3.1体育场钢结构概况 (2)1.3.2体育场钢结构施工范围 (3)1.3.3连接节点 (5)1.3.4钢结构安全施工论证 (6)1.4施工现场总平面布置 (6)1.5施工要求 (8)1.6技术保证条件 (8)二、编制依据 (9)三、钢结构施工总体部署及工期实施计划 (11)3.1施工总体部署 (11)3.1.1 施工管理总体目标 (11)3.1.2 施工管理组织 (12)3.2工期实施计划 (15)3.2.1钢结构现场安装进度计划 (15)3.2.2构件进场计划 (15)3.2.3钢结构施工设备投入计划 (16)3.2.4 工期保证及调整措施 (17)3.3现场钢结构临时用电方案 (18)四、钢结构施工工艺技术 (23)4.1钢结构安装特点和重点难点分析 (23)4.1.1钢结构施工特点 (23)4.1.2钢结构施工重点与难点及解决措施 (24)4.2现场施工条件分析 (26)4.2.1 工程所在地气候条件分析 (26)4.2.2 工程实施周边条件分析 (27)4.2.3 工程现场施工条件分析 (27)4.3钢结构安装总体流程 (28)4.3.1体育场钢结构安装分析 (28)4.3.2钢结构总体吊装顺序说明 (29)4.4钢结构安装分区及合拢线的设置 (30)4.4.1钢结构安装分区划分 (30)4.4.2钢结构安装合拢线的设置 (30)4.5安装用临时支撑体系的设置方案 (31)4.5.1临时支撑体系的设置要求 (31)4.5.2体育场临时支撑体系的设置及布置 (34)4.6吊装机械选择 (35)4.6.1 钢结构吊装最不利工况分析 (35)4.6.2 钢结构吊装最不利工况模拟 (35)4.6.3吊装机械选择 (36)4.7主要钢结构安装分段划分及吊装模拟分析列表 (39)4.7.1体育场拉花构件分段 (39)4.7.2体育场环梁构件分段 (42)4.7.3体育场外斜柱吊装模拟列表 (43)4.8现场拼装方案 (44)4.8.1 现场拼装方案说明 (44)4.8.2体育场拼装分段划分方案 (44)4.8.3 现场拼装场地和拼装胎架 (45)4.8.4拼装胎架的设置 (45)4.8.5钢斜柱（钢斜撑）现场拼装工艺 (46)4.8.6拉花结构顶弦杆吊装分段现场拼装工艺 (47)4.8.7现场拼装辅助工装材料 (49)4.9现场主要钢结构的安装方法 (49)4.9.1典型构件吊装吊点的设置 (49)4.9.2环梁安装临时搁排的设置 (54)4.9.3拉花结构的安装 (54)4.9.4钢斜柱（钢斜撑）的安装 (58)4.9.5钢环梁的安装 (59)4.9.6 钢结构合拢段的安装 (60)4.9.7 钢结构吊装工况及技术措施 (61)4.9.8结构卸载方案及技术保证措施 (72)4.10现场焊接方案及质量保证措施 (88)4.10.1工程焊接特点及难点 (88)4.10.2焊接方法 (89)4.10.3焊接材料 (89)4.10.4焊工资质 (90)4.10.5焊接工艺评定 (90)4.10.6现场焊接施工流程 (92)4.10.7焊前准备 (92)4.10.8焊接预热 (93)4.10.9焊接坡口 (93)4.10.10焊接工艺措施 (94)4.10.11焊后处理 (95)4.10.13焊接应力控制 (97)4.10.14焊接质量检查 (98)4.10.15焊接缺陷返修 (98)4.10.16焊接操作注意事项 (98)4.10.17合拢口的焊接 (100)4.11现场涂装方案 (100)4.11.1施工前准备 (101)4.11.2防腐涂装施工 (103)4.11.3防火涂装施工 (105)4.11.4涂装施工质量检查 (105)4.12现场测量方案 (107)4.12.1测量总体思路及控制要素 (107)4.12.2 测量重点与难点及应对方案 (107)4.12.3测量实施的依据和保障 (108)4.12.4测量方案 (110)4.12.5钢结构安装测量控制措施 (119)4.12.6 质量保证措施 (120)4.13质量保证措施 (120)4.13.1质量控制目标 (120)4.13.2质量管理体系 (120)4.13.3质量管理制度 (123)4.13.4质量保证措施 (124)五、施工安全保证措施 (135)5.1主要危险源分析及应对措施 (135)5.1.1工人安全意识薄弱 (135)5.1.2机械伤害 (135)5.1.3吊车作业、吊装危险 (135)5.1.4现场临时支撑搭设高度高，安装危险 (135)5.1.5现场钢结构高空安装及交叉作业 (135)5.1.6高空施工作业危险 (135)5.1.7施工现场临时用电 (135)5.1.8火灾与爆炸 (135)5.1.9 大风 (135)5.1.10其他危险源 (136)5.1.11应对措施 (136)5.2安全生产管理体系及制度 (137)5.2.1 安全管理目标 (137)5.2.2 项目安全管理组织架构 (137)5.2.3 安全保证体系 (138)5.2.4工程安全岗位职责 (138)5.2.5 安全管理制度 (140)5.3工人安全技术交底 (150)5.4安全生产技术措施 (152)5.4.1人员登高爬梯 (152)5.4.2操作平台 (152)5.4.3安全绳、安全网和吊篮 (153)5.4.4吊具与索具 (154)5.4.5防止高空坠落与落物 (158)5.4.6安全用电防护措施 (158)5.4.7易燃易爆气体安全施工 (161)5.4.8小型施工机具使用安全措施 (161)5.4.9消防管理措施 (162)5.4.10卫生管理制度与措施 (164)5.4.11突发应急救援措施 (165)5.4.12重大危险源公示 (165)5.5钢结构施工应急预案 (166)5.5.1 应急准备与组织管理 (166)5.5.2 各种事故应急方案 (168)5.5.3培训与演练 (171)5.6季节性施工措施 (172)5.6.1工程所在地气候条件分析 (172)5.6.2雨季施工措施 (172)5.6.3大风施工措施 (174)5.6.4防雷施工措施 (174)六、钢结构安装劳动力计划 (178)6.1钢结构安装劳动力总计划 (178)6.2钢结构安装专职安全生产管理人员计划 (178)6.3钢结构安装特种作业人员计划 (178)七、钢结构安装施工模拟计算 (179)7.1吊点及吊耳计算 (179)7.1.1 拉花分段吊点设置 (179)7.1.2钢环梁分段吊装耳板计算 (180)7.2钢丝绳的选择及验算 (181)7.3爬梯验算 (183)7.4吊篮验算 (183)7.5钢结构施工全过程模拟分析 (183)7.5.1工程概况 (185)7.5.2计算依据 (186)7.5.3计算软件及荷载 (186)7.5.4施工阶段全过程仿真模拟计算 (187)一、工程概况1.1工程基本情况1.2建筑概况枣庄市体育中心体育场位于山东省枣庄市薛城区和谐路以东、金沙江路以南，民生路以西，长江路以北。

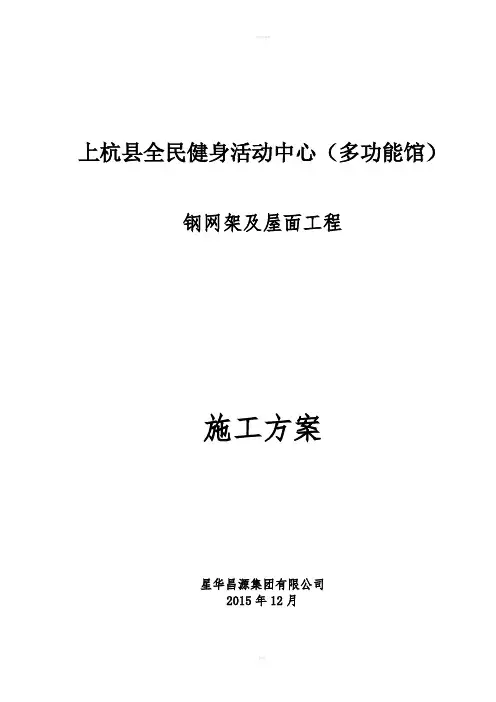

上杭县全民健身活动中心（多功能馆）钢网架及屋面工程施工方案星华昌源集团有限公司2015年12月目录一、编制说明与依据 (03)二、工程概况 (04)三、施工部署 (05)四、钢结构材料采购与管理 (09)五、钢网架加工制作方案 (11)六、钢网架现场安装方案 (15)七、屋面板安装方案 (21)八、安全、文明施工、环境保护、雨季施工措施 (25)九、施工总进度计划 (31)十、劳动力调配计划 (33)第一章编制说明与依据1.1 编制说明本文件主要包括以下内容：钢网架工厂制作加工运输、现场地面单锥体拼装、单锥体提升方案等钢结构工程所涉及的内容。

本文件可指导上杭县全民健身活动中心（多功能馆）钢网架屋面工程的制作及安装。

1.2 编制依据1.2.1招标文件及图纸本施工组织设计是以建设单位提供的招标要求和钢网架技术条件为依据，结合设计院审核的设计图纸及吊装方案进行编制。

1.2.2施工规范与标准1、《型钢混凝土组合结构技术规程》（JGJ138-2001）；2、《建筑工程抗震设防分类标准》（GB 50223-2008）；3、《建筑结构荷载规范》（GB 50009-2001）(2006年版)；4、《钢结构设计规范》（GB 50017-2003）；5、《建筑抗震设计规范》（GB 50011-2010）；6、《钢结构工程施工及验收规范》（GB 50205-2001）；7、《空间网格结构技术规程》（JGJ7-2010）；8、《钢结构焊接规范》（GB50661-2011）；9、《建筑设计防火规范》（GB50016-2006）；10、《建筑钢结构防火技术规范》（CECS 200:2006）；11、《冷弯薄壁型钢结构技术规范》（GB 50018-2002）；12、《建筑结构可靠度设计统一标准》（GB 50068-2001）;13、《钢结构工程施工质量验收规范》（GB50755-2012）；第二章工程概况2.1 项目简介1、工程名称：上杭县全民健身活动中心（多功能馆）；2、施工范围：上杭县全民健身活动中心（多功能馆）钢网架及屋面安装3、监理单位：厦门港湾咨询监理有限公司4、工程地址：龙岩市上杭县2.2设计参数安全等级二级，主体结构设计使用年限为50年。

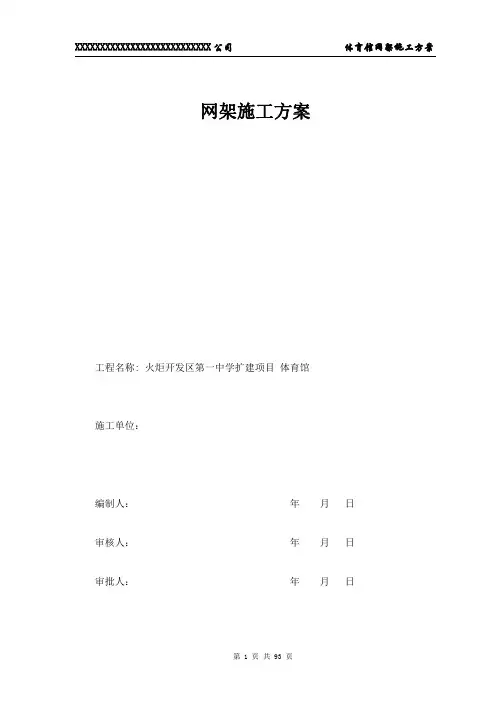

网架施工方案工程名称:火炬开发区第一中学扩建项目体育馆施工单位：编制人：年月日审核人：年月日审批人：年月日目录第一章工程概况 (5)一、工程基本信息 (5)1、工程概况 (5)2、工程特点 (6)二、设计简介 (6)1、深化设计 (6)2、加工精度要求高 (6)3、钢结构安装难度大 (6)4、安装精度控制要求高 (6)5、对临时支撑的要求高 (6)6、温度及施工变形不可忽视 (7)7、屋面维护系统 (7)三、工程施工条件 (7)第二章编制依据 (8)一、招标文件、施工合同 (8)二、设计施工图及图纸答疑文件 (8)三、工程深化设计方案 (8)四、现行国家施工规范、标准及规程 (8)标准和规范 (8)第三章施工计划 (9)一、施工目标 (9)1、质量目标 (9)2、工期目标 (9)3、安全文明施工目标 (9)二、施工阶段划分 (9)三、工程工期 (9)1、工程工期 (9)2、编制依据 (10)3、工期的总体目标和关键节点 (10)4、施工进度计划（省略） (11)四、材料与设备计划 (11)1、材料供应与供货周期 (11)2、材料统计 (11)3、材料供应保证措施 (11)4、材料管理 (12)5、钢管等材料质量及检测保证措施 (14)第四章施工工艺技术 (18)第一节钢网架的加工制作工艺 (18)一、加工制作概述 (18)二、网架构件整体成型工艺流程 (19)三、网架杆件加工工艺 (19)四、螺栓球加工工艺 (21)五、锥头、封板加工工艺 (25)六、套筒加工工艺 (25)七、支座加工工艺 (26)八、焊接工艺技术规程 (26)九、焊接工艺技术 (29)十、焊接操作要领 (31)十一、焊接质量保证措施 (32)十二、网架表面的防锈及现场油漆涂装 (38)十三、构件包装和运输 (41)十四、产品的现场存放与保管 (44)第二节钢网架施工工艺 (45)一、施工准备 (45)二、网架结构施工方法 (45)第三节屋面围护的施工工艺 (56)一、屋面板、檩条的加工 (56)二、钢檩条的安装 (56)三、屋面板的安装 (57)第五章安全文明施工 (59)第一节安全组织保障 (59)一、安全目标 (59)二、文明施工目标 (59)三、安全保证措施 (59)第二节安全技术措施 (67)一、钢结构施工安全技术措施 (67)二、起重吊装安全管理 (67)三、焊接工程 (69)四、构件防锈漆的涂装 (70)五、施工用电保障措施 (71)六、消防保证措施 (71)七、重大危险源及控制措施 (73)八、各工种安全技术操作规程 (75)第三节、应急预案 (81)一、概述 (81)二、应急组织 (81)三、救援器材 (82)四、应急知识培训 (83)五、通信联络 (83)六、事故报告 (83)六、触电应急预案 (84)第六章劳动力计划 (89)第一节生产管理人员 (89)一、项目管理组织机构 (89)二、项目管理思想 (89)三、项目管理机构 (90)第二节劳动力配置 (92)劳动力需用计划表 (92)第一章工程概况一、工程基本信息1、工程概况工程名称：火炬开发区第一中学扩建项目体育馆工程地址：广东省中山市康乐大道建设单位：中山火炬开发区建设发展有限公司设计单位：广东华方工程设计有限公司监理单位：施工单位：1.1、工程规模和结构形式：本工程主体为框架结构，屋顶为钢网架结构，网架总面积约5040㎡。

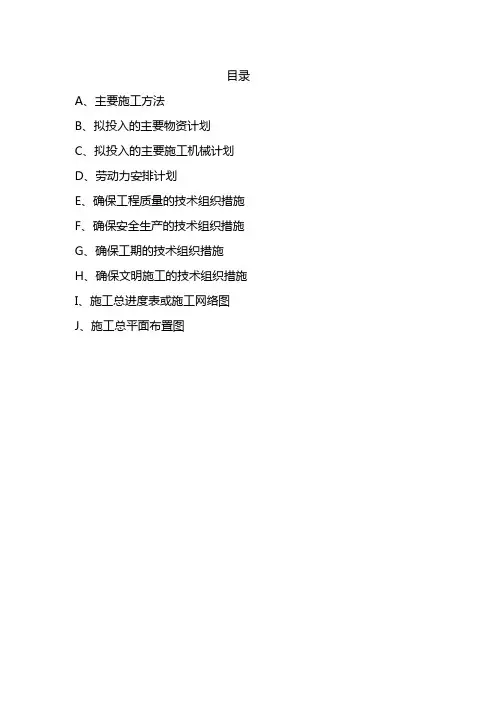

目录A、主要施工方法B、拟投入的主要物资计划C、拟投入的主要施工机械计划D、劳动力安排计划E、确保工程质量的技术组织措施F、确保安全生产的技术组织措施G、确保工期的技术组织措施H、确保文明施工的技术组织措施I、施工总进度表或施工网络图J、施工总平面布置图A、主要施工方法一、工程概况本工程为浠水县体育中心体育馆网架工程，网架采用正放四角锥螺栓球节点普通材质网架。

网架平面尺寸为75.9m ×67.7 m，体育馆建筑面积为6000㎡。

屋面板采用65-400型铝镁锰板，基板厚度1MM，下部敷设100MM厚玻璃丝棉保温层。

屋面底板采用900型彩钢板，基板厚度0.5MM。

屋面为结构找坡，并采取有组织排水。

（一）网架设计1、网架高度：网架下弦为水平，网架高度，H=0.55M-4.0M；2、网架形式：正放四角锥螺栓球节点网架；3、支撑形式：下弦柱点支承，采用板式橡胶支座，支座高度300MM；（二）建筑物安全适用等级1、建筑结构安全等级为二级，建筑物设计使用年限为50年。

2、网架耐火等级为二级，耐火极限为1.5小时，檩条耐火极限为0.5小时，所有采用均涂膜型防火涂料。

（三）主要材料1、网架钢管选用Q235B钢，采用焊接钢管或无缝钢管；螺栓球采用45号钢；高强螺栓采用40Gr钢。

2、檩条及支座钢材采用Q235钢。

二、施工组织设计编制依据1、浠水县体育中心体育馆网架工程施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。

（1）武汉华中科大建筑设计研究院设计的浠水县体育中心体育馆网架工程施工图纸；（2）施工现场实地踏勘；（3）国家有关建筑工程法规、规范与文件；（4）建筑施工安全检查标准JGJ59—99；（5）本公司的《技术标准》等相关规范及拥有的技术力量；2、本施工组织设计遵守的有关规范、标准：《钢结构工程施工质量验收规范》GB50205-2001《网架结构设计与施工规程》JGJ7-91《钢结构设计规范》GBJ50017-2003《钢网架行业标准》JGJ75.1～75.3-91《建筑结构荷载规范》GB50009-2001《网架结构工程质量检验评定标准》JGJ78-91《建筑钢结构焊接规程》JBJ81-2002《钢网架螺栓球节点用高强螺栓》GB/T16939-1997《冷弯薄壁型钢结构技术规范》GB50018-2002《压型金属板设计施工规程》YBJ216-88《地基与基础工程施工及验收规范》GBJ202-83《建筑抗震设计规范》GB50011-2001《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《碳素结构钢》GB700-88《碳钢焊条》GB/T5117-95《建筑结构设计统一标准》GBJ68-84《优质碳素结构钢及一般技术条件》GB699-88三、施工部署（一）工程施工特点1、要求施工企业要有较高适应性；2、要有科学的施工计划。

####中学风雨操场球形网架结构安装安全专项施工方案（按专家论证审查报告修订）##鸿源凯瑞市政工程集团有限公司二O一九年六月五日目录编制制明 (3)第一章、工程概况 (5)一、工程概况二、施工总平面图三、施工要求和技术保证条件第二章、编制依据 (17)第三章、施工计划 (18)一、施工进度计划表二、材料及设备计划三、应急救援材料设备计划第四章、施工工艺技术 (21)一、技术参数二、工艺流程三、施工方法四、钢结构安装质量检查与验收第五章、施工安全保证措施 (46)一、组织保障二、技术措施三、应急预案第六章、劳动力计划 (67)一、专职安全管理人员二、所需劳动力安排第七章、计算书及相关图纸 (68)编制说明一、编制目的钢结构安装过程中，各种钢构件应满足安全性、稳定性、永久性的要求，起重吊装应严格按照安全操作规程的有关规定进行。

根据《危险性较大的分部分项工程安全管理办法》（建质【2009】87号）要求，我公司承担的####中学风雨操场屋面球形网架结构安装跨度大于36米，因此本工程属于跨度大于36米及以上钢结构安装且超过一定规模的危险性较大的分部分项工程，需要在施工前单独编制安全专项施工方案并组织专家论证审查。

二、编制条件1、本工程有设计图纸、施工图审查报告、中标通知书、施工合同。

2、施工项目部组建完毕，人员已到位。

场地平整完毕，道路、给水、电力已到位，施工机械进入现场。

3、监理单位项目监理机构已建立，人员已到位。

三、适用范围及依据本方案仅适用于####中学风雨操场。

该工程位于##市####开发区##中学内，风雨操场总建筑面积约为4000平方米，结构使用年限50年，建筑耐火等级为二级，安全等级为一级，抗震等级为一级。

结构类型为框架结构、球形网架屋面。

建筑层数：地上一层、局部二层。

建筑高度：14.5米，为单跨式网架结构，横向跨度69米，纵向跨度44米，横向柱距7.2/7.8米，纵向柱距6.0/8.0米。

钢结构安装跨度大于36m,故根据《危险性较大的分部分项工程安全管理办法》要求组织本次专项施工方案论证。

2023-11-07contents •引言•施工方案设计•施工方法及技术•安全风险评估及应对措施•环境保护及文明施工•工程材料及设备选择•专家论证及建议目录01引言项目背景介绍五环体育馆项目位于北京市朝阳区，旨在打造一个集体育赛事、文化活动和全民健身于一体的综合性体育场馆。

项目总投资额为5亿元，占地面积约8万平方米，总建筑面积约3.5万平方米。

五环体育馆将承担2025年世界运动会等国际性体育赛事，因此具有极高的社会关注度和政治意义。

本方案旨在为五环体育馆的网架施工提供科学、合理、可行的指导，确保项目的顺利实施和按时交付。

施工方案概述本方案主要针对五环体育馆的网架施工进行设计和组织，通过采用先进的网架结构和施工技术，确保施工质量和安全，同时优化施工流程和资源利用，提高施工效率。

方案包括以下内容：网架结构形式和设计参数、施工方法和工艺流程、施工设备和人员组织、质量安全监控和应急预案等。

02施工方案设计采用正方形的双层网架结构，覆盖面积大且稳固。

网架结构形式杆件设计连接节点选用无缝钢管，具有强度高、耐腐蚀的特点，符合国家规范。

采用焊接连接，保证节点稳固，满足受力要求。

03结构设计0201考虑恒荷载、活荷载及雪荷载，确保结构安全。

荷载类型根据规范要求，进行荷载组合分析，保证结构承载能力。

荷载组合对关键部位进行应力、应变及位移验算，确保满足设计要求。

结构验算荷载分析采用钢网架结构，整体稳定性较好。

稳定性分析整体稳定性对关键部位如杆件、连接节点进行稳定性校核，保证结构安全。

局部稳定性考虑地震作用，进行抗震性能分析，满足抗震设防要求。

抗震性能03施工方法及技术安装支撑体系在安装过程中，需要搭建稳定的支撑体系，确保网架在安装过程中的稳定性和安全性。

网架安装顺序根据五环体育馆的实际情况，制定详细的网架安装顺序，确保安装过程顺利进行。

网架拼装单元吊装将网架分割成若干拼装单元，利用吊装设备进行吊装就位，减少高空作业的工作量。

五环体育馆网架施工方案专家论证引言五环体育馆作为一座重要的体育设施，其网架施工方案的设计具有重要的意义。

本文将对五环体育馆网架施工方案进行专家论证，以确保其设计方案的合理性和施工可行性。

一、背景分析五环体育馆是一座大型多功能室内体育场馆，为了满足不同体育项目的需求，其网架施工方案需要考虑以下因素： 1. 结构稳定性：体育馆需要能够承受各种荷载，如体育设施、观众人数以及自然灾害等。

2. 空间利用率：合理的网架设计可以最大程度地利用空间，满足不同体育项目的需求。

3. 施工工艺：施工方案需要确保施工的可行性和效率，减少成本和时间。

二、网架类型选择根据五环体育馆的需求和背景分析，我们建议选择钢结构网架作为体育馆的主要结构类型。

钢结构网架具有以下优点： 1. 强度高：钢材具有较高的强度和抗震能力，能够满足体育馆的荷载要求。

2. 适应性强：钢结构网架可以根据不同的项目需求进行灵活调整，满足体育馆的多功能要求。

3. 施工方便：钢结构网架可以工厂化制造，减少现场施工的时间和成本。

三、网架连接方式在钢结构网架的设计中，合适的连接方式对于结构的稳定性和施工的可行性非常重要。

我们建议采用以下连接方式： 1. 螺栓连接：螺栓连接是一种常用的连接方式，具有拆装方便、结构可靠等特点，适合体育馆网架的施工。

2. 焊接连接：焊接连接在钢结构网架中也常见，可以增加网架的整体稳定性和强度。

但需要注意焊接工艺的合理选择，以保证焊缝的质量和持久性。

四、网架设计细节在网架设计中，需要考虑以下细节以保证施工方案的可行性： 1. 外观设计：体育馆作为一个重要的城市标志性建筑，外观设计需要与城市环境相协调。

2. 配置网孔和跨度：根据不同体育项目的需要，合理配置网孔和跨度，以满足视野和参赛条件等要求。

3. 防腐蚀措施：钢结构网架需要采用适当的防腐蚀措施，以延长使用寿命，并减少维护成本。

4. 环保性考虑：在设计中尽量采用可持续发展的材料和技术，减少资源浪费和环境污染。

大型场馆屋面网架施工方案分析摘要：综合篮球训练馆屋面网架我们需要根据工程特点结合实际施工条件来综合确定，我们要尽可能增加空间结构，采用先进的施工技术手段，使得方案能够满足切实可行，安全高效的同时，即保证工程质量，又能达到经济节约的目的。

关键词：大跨度；空间；合理；快速；高效1、工程概况宝山体育中心及图书馆改造钢结构工程位于上海市宝山区，北临海江路、东靠永清路、南临永乐路。

本工程钢结构工程包括综合篮球馆屋面钢结构网架、综合篮球训练馆屋面钢结构网架、市民健身馆网球场屋面钢桁架，以屋面覆盖系统等。

综合篮球馆为双层网架结构，采用正放四角锥网格，上弦支撑焊接球网架，网架覆盖范围长84米，宽约67.2米，投影面积约4895平方米，网架顶部标高为+30.750米。

杆件材质为Q235B，焊接球材质为45号钢。

综合篮球馆效果图综合篮球馆屋盖网架断面图综合篮球训练馆屋面网架采用正放四角锥网格，下弦支撑的螺栓球网架，网架长33.65米，宽约30.80米，其投影面积约1036米。

网架顶部标高为+22.2米，网架杆件材质为Q235B，螺栓球材质为45号钢，高强螺栓选用40Cr或20MnTiB，等级为10.9级。

篮球训练馆屋盖网架断面图2、综合篮球馆的屋面网架的安装方法及工艺2.1 安装方案阐述综合篮球训练馆采用搭设满堂脚手架的方式安装，脚手架搭设在+10.200米标高位置的楼面上。

脚手杆的制作支撑在网架下弦节点上。

安装示意图2.2 螺栓球网架的安装工艺网架零部件采用25吨汽车吊提升，用全站仪对各控制节点进行中心位置控制，其主要工艺如下：⑴测量定位和支座安装先对钢柱上支座中心点（高差、轴线偏移）进行测量定位，确保满足要求后划出中心轴线位置，然后根据定位轴线用汽吊或人工把支座布置在柱顶上，然后再一次用全站仪测定支座位置准确后即可对支座用螺栓进行临时定位。

支座安装定位图⑵在网架安装前，先把所需要安装用的网架零部件提升到工作平台上，并适当放置，应特别防止零部件沿坡下滚下滑，零部件在工作平台面上不准集中堆放，零部件提升可采用汽车吊提升。
