光伏组件安装方法光伏组件是将太阳能光线转化为电能的装备，用于太阳能发电系统。
光伏组件的安装是太阳能系统中至关重要的一步。
正确的安装方法能够确保太阳能系统的效率和可靠性。
下面将介绍光伏组件的安装方法。
1.预安装准备在进行光伏组件安装之前，需要进行一系列的预安装准备工作。
首先，使用计算工具进行系统设计和电力输出估计，以确定所需的光伏组件数量。
然后，选择安装的位置，该位置应该有充足的太阳能收集，远离树木或其他遮挡物。
最后，确保身份地基的堪称稳定和可持续。
2.安装支架在光伏组件的安装之前需要先安装支架。
支架的选择和安装对系统的效果有很大的影响。
支架应该是稳固的、坚固的，并且能够抵抗恶劣天气条件的影响。
安装支架时应确保其水平和垂直度，以确保光伏组件的正确安装和最佳性能。
在安装支架之前，需要在安装位置上标记出光伏组件的位置。
3.安装光伏组件一般情况下，光伏组件的安装是通过将组件固定在支架上。
组件的安装要确保组件与支架之间的接触面积充分，以实现最佳的能量传输效率。
组件的安装需要使用特殊的安装螺丝，这些螺丝能够保持组件的稳定性，并且抗腐蚀。
安装螺丝需要足够的紧固力，以确保组件的稳定。
组件的安装应以均匀的方式进行，以避免过度集中应力。
4.连接电缆在组件的安装完成之后，需要连接电缆以将组件与太阳能逆变器和电池组连接起来。
目前，主流的连接方式是使用MC4连接器。
连接电缆时应注意正确的极性，以减少组件间的电流损失。
连接电缆时应确保接头之间良好的接触，以防止电流断开或电流损失。
5.检查和测试在完成光伏组件的安装和电缆的连接之后，需要对系统进行检查和测试。
首先，检查组件和支架的稳定性。
其次，检查电缆和连接器的连接是否牢固。
最后，使用适当的测试仪器对系统进行测试，以确保系统的性能和安全。
光伏组件的安装是太阳能发电系统中的关键步骤。
正确的安装方法能够保证光伏组件的稳定性和最佳性能。
在进行安装之前，需要进行充分的准备工作和设计规划，以确保安装的准确性和可靠性。
篇一：光伏组件使用手册光伏组件使用手册请认真阅读以下安装和安全指南。
如果安装时与之不符的话，这样做会使产品保证失效。
指南的目的：概要2太阳能光伏系统安装需要专业的技巧和知识。
安装人员应该设想到各种受伤害的风险，包括电击风险。
组件的安装应该由合格的人员进行。
2所有的组件具有永久的接线盒和#12 awg(4 mm2)电缆线连接到的多功能接触光伏连接头。
您可以从您的经销商处得到额外的组件的电缆线。
2每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。
直接接触到30伏特和大于30伏特的直流电压可能导致危险。
暴露于阳光下时连接组件或操作组件要小心。
2当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。
电弧会导致燃烧，起火或产生其他安全问题。
暴露于阳光下时拆除连接组件上的缆线的时候要小心。
2太阳能光伏组件将光能转换为直流电能，设计为室外使用。
适当得支撑结构的设计是系统的设计者和安装人员有的职责。
2组件可以为地面安装，电线杆安装和屋顶安装。
不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。
此种行为会使产品保证失效。
不要在组件上喷涂任何颜料或黏合剂。
不要使用镜子或其他的装备来集中阳光到组件上。
安装组件时，遵守当地，地区和国家的规范和条例。
需要建筑或电气许可。
安装太阳能光伏系统的安全防范措施2当暴露在阳光下时，太阳能组件产生电能。
2只有相同额定输出电流的组件能串联。
如果组件是串联起来的，总电压相当于是所有的单独组件的电压之和。
2只有相同电压的组件和组件组合能并联。
如果组件是并联，总电流相当于所有的组件或组件组合的电流之和。
2在传送和安装组件的机械和电气部件时，儿童不能靠近系统。
addr: huangtang industrial zone, xuxiake town, jiangyin, jiangsu,p.r china, p.c. 2144072在安装组件时，用不透明的材料覆盖住整个组件，以防产生电流。
光伏组件使用手册1. 引言随着可再生能源的广泛应用，光伏组件作为一种重要的清洁能源装置，被越来越多的人所关注和使用。
本手册旨在为用户提供光伏组件的使用指南，包括安装、操作和维护等方面的重要信息。
通过正确使用光伏组件，用户可以最大程度地发挥其性能和效益，同时延长其使用寿命。
2. 光伏组件的基本原理光伏组件是一种将太阳光转换为电能的装置。
它基于光伏效应，通过将光能转换为电能，实现清洁能源的利用。
光伏组件通常由多个光伏电池组成，这些电池被连接在一起，形成一个光伏阵列。
当阳光照射到光伏电池上时，光子会激发电荷，在电场的作用下形成电流，从而产生电能。
3. 光伏组件的安装在安装光伏组件之前，用户需要进行一些准备工作。
首先，用户需要选择适合的安装位置，确保光伏组件能够充分接受阳光的照射。
其次，用户需要了解当地的安全规范和法律要求，确保安装过程符合相关的标准。
最后，用户需要准备好安装所需的工具和材料，包括螺丝刀、扳手、支架和安装支架所需的螺栓等。
在安装光伏组件时，用户需要遵循以下步骤：- 第一步，确认安装位置，确保组件能够充分接收阳光。
避免阴影和遮挡物对光伏组件的影响。
- 第二步，安装支架。
根据光伏组件的类型和安装位置，选择适当的支架，并使用螺丝和螺栓将其固定在地面或屋顶上。
- 第三步，安装光伏组件。
将组件放置在支架上，并使用螺丝和螺栓将其固定在支架上。
确保组件的安装平稳稳固。
- 第四步，接线连接。
根据光伏组件的接线图，将组件与电池或逆变器进行接线连接。
确保接线正确且紧固可靠。
- 第五步，检查和测试。
完成安装后，用户需要检查组件的固定情况和接线连接是否正确。
同时，还需要进行电流和电压的测试，确保组件正常工作。
4. 光伏组件的操作和维护在使用光伏组件时，用户需要注意以下事项：- 定期清洁：定期清洁光伏组件的表面，以保持其最佳的发电效率。
使用软质刷子和清水轻轻刷洗组件的表面，避免使用硬物或腐蚀性清洁剂，以免损坏组件。
太阳能光伏组件安装步骤太阳能光伏组件是一种通过将太阳能转化为电能的技术装置。
它为人们提供了清洁、可再生的能源选择。
要正确安装太阳能光伏组件，需要遵循一系列步骤。
本文将详细介绍太阳能光伏组件的安装步骤。
步骤一：确定安装位置首先，确定要安装太阳能光伏组件的位置。
一般来说，太阳能光伏组件需要安装在能够接收充足阳光的地方，例如屋顶或户外空地。
确保光伏组件不会受到阴影遮挡，以充分发挥其发电效益。
步骤二：准备所需工具和材料在进行太阳能光伏组件的安装之前，需要准备好所需的工具和材料。
通常需要使用电钻、螺丝刀、螺丝等工具，以及铝合金支架、太阳能电池板、电缆等材料。
确保准备齐全，并确保质量符合相关标准。
步骤三：安装支架接下来，安装支架是太阳能光伏组件安装的重要步骤之一。
根据所选位置的具体情况，选择合适的支架类型，例如倾斜支架或屋顶嵌入式支架。
根据支架的设计要求和安装指南，使用工具将支架固定在屋顶或地面上。
步骤四：安装电池板当支架安装好后，将太阳能电池板安装在支架上。
在安装电池板之前，先确定正确的安装角度和方向，以确保最大程度地吸收太阳光。
使用螺丝将电池板牢固地固定在支架上，并确保电池板之间的间距合适，以便风能顺畅通过。
步骤五：接线连接完成电池板的安装后，进行电缆和接线的连接。
首先，使用适当的电缆将电池板与电池调节器或逆变器连接起来。
确保接线牢固可靠，避免局部过热或电流损耗。
接线完成后，进行必要的绝缘和防水处理，以确保系统的安全性和稳定性。
步骤六：安装电池调节器和逆变器接下来，安装电池调节器和逆变器。
电池调节器主要用于控制和调节电池的充放电过程，逆变器则用于将直流电转换为交流电。
根据设备的安装指南，将它们固定在适当的位置，并确保良好的通风和散热。
步骤七：进行系统测试当所有组件安装完毕后，进行系统测试是非常重要的。
检查整个系统的连接是否正确，确保电池调节器和逆变器正常运行。
进行必要的电流和电压测试，以验证系统的性能和效率。
光伏组件安装说明书PV Module Installation Instructions上海航天汽车机电股份有限公司Shanghai Aerospace Automobile Electromechanical Co., Ltd.Address:222 Caoxi Rd,the 8th Floor of Spaceflight Building,Shanghai,P.R. China1 前言感谢您选择上海航天汽车机电股份有限公司光伏组件。
本手册所指的光伏组件是指由本单位所生产和销售的光伏组件。
本说明书提供了HT单玻光伏组件（以下简称组件）的安装和安全使用信息。
安装前，请仔细阅读和理解本说明书。
如有任何问题，请联系我们的销售部门。
安装人员应熟悉太阳能光伏发电系统的机械和电气要求。
安装组件时，安装者应遵守本手册和当地相关法律规定的安全注意事项。
本公司不承担任何由于未遵守本说明书引起的组件及系统损坏、人身伤害、财产或其他损失。
本说明书请妥善保管，以备将来系统维护、保养、出售或处理时参考。
本说明书最终解释权归本公司所有。
1 preface IntroductionThanks for purchasing PV modules of Shanghai Aerospace Automobile Electromechanical Co., Ltd. . This manual refers to PV modules manufactured or sold by our company.This manual contains the information of installation and safe handling of HT’s PV modules (hereafter is referred to as "module”).All instructions shall be carefully read before installation. Please contact our sales department for further information if have any question.The installer shall be familiar with the mechanical and electrical requirement of PV system. The installer shall comply with safety precautions listed in this manual and local law regulations when installing the modules.Our company does not take the responsibility for the loss, damage, or expense arising that caused by any violation of this manual.This manual shall be properly kept for future reference (care and maintenance) and in case of sale or disposal of the module at the end of its useful life.Our company reserves the right of final interpretation of this installation manual.2 警告2.1 安装太阳能光伏发电系统要求专业的知识和技能，必须由具备专业资格的工程师操作。

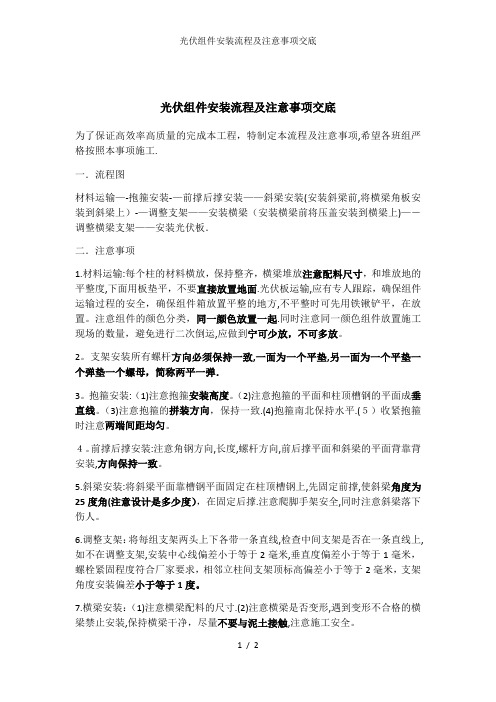

光伏组件安装流程及注意事项交底为了保证高效率高质量的完成本工程，特制定本流程及注意事项,希望各班组严格按照本事项施工.一．流程图材料运输—-抱箍安装-—前撑后撑安装——斜梁安装(安装斜梁前,将横梁角板安装到斜梁上）-—调整支架——安装横梁（安装横梁前将压盖安装到横梁上)—－调整横梁支架——安装光伏板．二．注意事项1.材料运输:每个柱的材料横放，保持整齐，横梁堆放注意配料尺寸，和堆放地的平整度,下面用板垫平，不要直接放置地面.光伏板运输,应有专人跟踪，确保组件运输过程的安全，确保组件箱放置平整的地方,不平整时可先用铁锹铲平，在放置。
注意组件的颜色分类，同一颜色放置一起.同时注意同一颜色组件放置施工现场的数量，避免进行二次倒运,应做到宁可少放，不可多放。
2。
支架安装所有螺杆方向必须保持一致,一面为一个平垫,另一面为一个平垫一个弹垫一个螺母，简称两平一弹．3。
抱箍安装:（1)注意抱箍安装高度。
（2)注意抱箍的平面和柱顶槽钢的平面成垂直线。
（3)注意抱箍的拼装方向，保持一致.(4)抱箍南北保持水平.(５）收紧抱箍时注意两端间距均匀。
４。
前撑后撑安装:注意角钢方向,长度,螺杆方向,前后撑平面和斜梁的平面背靠背安装,方向保持一致。
5.斜梁安装:将斜梁平面靠槽钢平面固定在柱顶槽钢上,先固定前撑,使斜梁角度为25度角(注意设计是多少度），在固定后撑.注意爬脚手架安全,同时注意斜梁落下伤人。
6.调整支架：将每组支架两头上下各带一条直线,检查中间支架是否在一条直线上,如不在调整支架,安装中心线偏差小于等于2毫米,垂直度偏差小于等于1毫米，螺栓紧固程度符合厂家要求，相邻立柱间支架顶标高偏差小于等于2毫米，支架角度安装偏差小于等于1度。
7.横梁安装：（1)注意横梁配料的尺寸.(2)注意横梁是否变形,遇到变形不合格的横梁禁止安装,保持横梁干净，尽量不要与泥土接触,注意施工安全。
8.调整横梁:使每组横梁为一条直线，保证横梁之间间距一致，每组光伏板的四根横梁在同一水平面。
操作手册光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）一、光伏支架及组件安装前应作下列准备工作1）在每个厂房相应位置搭设卸料平台及人员走道，在屋面铺设散料通道，避免对屋面造成损坏。
对屋面排水系统进行清理，避免雨季水流不畅，造成比必要的损失。
2）施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。
按照设计图纸中标识的基线位置测量放线，并控制每个方阵的直角方向。
以屋面采光带中心为横向基线，按照设计图纸确定整个方阵的位置。
3）核算设计图纸，计算出各区域的支架导轨、配件及组件的使用量，按照区域数量及施工流程分批上料。
4）支架及组件到场后，检查外包装有无损坏变形。
如有损坏及时与采购人员沟通，进行更坏处理。
5）支架及组件按照各区域用量运至屋顶后，及时安排人员分散到位。
二、支架及组件安装支架安装：依据设计图纸，先进行定位放线，彩钢屋面主要是夹具的定位，之后进行导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。
导轨的安装应按照中间段两端段导轨连接件顺序安装，导轨安装完成后，检查每根导轨的水平度，每跨导轨的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
要注意前后排的间距、设计中要求离墙边的距离等。
吊装与搬运过程中做好保护措施，避免人身伤害及原有建筑物的破坏。
另外，安装支架立柱、横梁及导轨时不要一次性将螺栓紧固到位，支架全部调平直后将螺栓全部紧固。
组件安装：组件开箱后查验：a、开箱后先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
b、组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。
发现以上问题的同时，应及时告知项目部材料量员，交由材料员处理。
光伏电站组件安装施工手册一、施工准备1、对进场施工人员进行安全教育。
2、准备安装工具、清点安装材料、检查安全防护措施。
3、安装工具包括：内六角扳手（6mm）、梯子、平梯、脚手架、手电钻、手套、剪刀、锉刀、内六角扳手（5mm）、钻头（3-9）、胶枪、皮锤、卷尺、角磨机、活扳手、铅笔等，安装材料包括：组件、防水胶条、防水胶棉、螺栓、压块、压块螺母、燕尾丝、边压、密封胶垫、密封胶、导水槽等，及保险绳、手套等安全防护用品。
二、施工流程安装前准备→检查横梁安装精度→安装防水胶条→安装导水槽→组件粘接防水胶棉（可与前两项同时进行）→安装组件→安装压块→检查验收/安装完成三、施工方法1、检查前期横梁安装精度，不允许和设计要求有较大偏差，有偏差较大地方需要求按照图纸要求返工，钢构焊接需有相关验收合格单。
2、将防水胶条裁切成所需尺寸，防水胶条有一定的伸缩量，裁切时需留相应的余量。
3、将裁切好的防水胶条安装在导水槽相应的卡槽内，防水胶条T型部分需完全卡在导水槽卡槽内，防水胶条和导水槽卡槽分左右两部分，安装时注意区分。
4、安装导水槽：导水槽通过螺栓与C型钢安装孔连接固定螺栓，螺栓上端安装有密封胶垫，在紧固螺栓时用力矩扳手紧固，要求力度适中、不允许有松动现象，防止密封胶垫破损。
导水槽左右间距为1000mm±1.5，导水槽保证下端平齐，误差±3mm，导水槽安装顺序为2+N形式，既先安装两根导水槽后安装组件，然后每根安装好后安装组件，依次类推。
安装完成后需将导水槽保护膜去掉。
安装螺栓要求能轻松放进导水槽和C型钢安装孔内。
5、在安装组件前将防水胶棉粘贴在组件上边框上，粘贴平整牢靠，保证防水胶棉下边与组件上边框相平齐。
在整个边框面部不允许有褶皱，角部折弯时需要将褶皱处留在长边角部处，或者用剪刀修正平齐。
6、安装组件：6.1从下端往上端安装组件，每相邻组件上下边框之间间隙在5mm之内，安装时需在组件上下边框交接处立面两端打胶；每个组件下边框下檐需要吻合压在下组件上边框上，安装组件时需要左右上下轻微移动组件，使组件处在合适位置；6.2安装后间隙较大地方需要密封胶密封，禁止过量打胶，禁止密封胶残留到组件上面。
光伏组件安装流程及注意事项交底-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN光伏组件安装流程及注意事项交底为了保证高效率高质量的完成本工程，特制定本流程及注意事项，希望各班组严格按照本事项施工。
一．流程图材料运输——抱箍安装——前撑后撑安装——斜梁安装（安装斜梁前，将横梁角板安装到斜梁上）——调整支架——安装横梁（安装横梁前将压盖安装到横梁上）——调整横梁支架——安装光伏板。
二．注意事项1.材料运输：每个柱的材料横放，保持整齐，横梁堆放注意配料尺寸，和堆放地的平整度，下面用板垫平，不要直接放置地面。
光伏板运输，应有专人跟踪，确保组件运输过程的安全，确保组件箱放置平整的地方，不平整时可先用铁锹铲平，在放置。
注意组件的颜色分类，同一颜色放置一起。
同时注意同一颜色组件放置施工现场的数量，避免进行二次倒运，应做到宁可少放，不可多放。
2.支架安装所有螺杆方向必须保持一致，一面为一个平垫，另一面为一个平垫一个弹垫一个螺母，简称两平一弹。
3.抱箍安装：(1)注意抱箍安装高度。
(2)注意抱箍的平面和柱顶槽钢的平面成垂直线。
(3)注意抱箍的拼装方向，保持一致。
(4)抱箍南北保持水平。
(5)收紧抱箍时注意两端间距均匀。
4.前撑后撑安装：注意角钢方向，长度，螺杆方向，前后撑平面和斜梁的平面背靠背安装，方向保持一致。
5.斜梁安装：将斜梁平面靠槽钢平面固定在柱顶槽钢上，先固定前撑，使斜梁角度为25度角（注意设计是多少度），在固定后撑。
注意爬脚手架安全，同时注意斜梁落下伤人。
6.调整支架：将每组支架两头上下各带一条直线，检查中间支架是否在一条直线上，如不在调整支架，安装中心线偏差小于等于2毫米，垂直度偏差小于等于1毫米，螺栓紧固程度符合厂家要求，相邻立柱间支架顶标高偏差小于等于2毫米，支架角度安装偏差小于等于1度。
7.横梁安装：（1）注意横梁配料的尺寸。
（2）注意横梁是否变形，遇到变形不合格的横梁禁止安装，保持横梁干净，尽量不要与泥土接触，注意施工安全。
光伏组件安装使用说
明
晶硅光伏组件
安装使用说明手册
编制：
审核：
批准：
发布日期：实施日期：
1 目的
1.1 本手册包括晶体硅光伏组件（以下简称组件）的安装、操作、使用方法及注意事项，在安装之前请务必认真阅读本手册，以免承担质保责任。
那些不正确
安装、运行、使用和维护所造成的功率损失、太阳能光伏组件损坏、人员伤亡或者额外花费，XX太阳能将不承担任何责任。
2 工作内容
2.1安全防范
2.1.1 组件必须由专业资格的人员来安装，确保完全理解在安装组件过程中存在的可能或潜在风险。
2.1.2 安装组件时，应遵守所有地方、地区、国家和国际的相关的法律、法规，必要时应先获得相关的许可证明。
2.1.3 为了您的安全，不要在恶劣的环境下安装或操作组件，包括强风和阵风天气或是潮湿结霜的屋顶表面。
2.1.4 屋顶的光伏系统只能被安装在经过建设专家或工程师评估的建筑上，有正式的完整结构分析结果，并被证实能够承受额外的系统支架压力和光伏组件自身重量。
2.1.5 单个太阳能光伏组件在阳光直射下可产生30V 以上的直流电压，接触30V 或更高的直流电压将存在潜在危险。
正确的操作，尽可能避免此危险的发生。
2.1.6 不要在有负载的情况下断开连接线。
2.1.7 若组件正面玻璃破损，或背板出现裂口或破洞，与任何组件表面或边框接触都可能导致电击。
2.1.8若组件边框锋利或表面玻璃破损可能会导致划伤。
2.1.9 安装时请不要携带珠宝等贵金属，以免戳穿组件表面或边框可能导致触电。
2.2搬运注意事项
2.2.1不得擅自拆卸组件。
2.2.2不得在组件上乱涂。
2.2.3不要在组件上行走。
2.2.4不要在组件上粘贴其他名牌。
2.2.5不要直接托着接线盒的线缆搬运组件。
2.2.6不要用镜子或透镜聚焦阳光照射到组件上。
2.2.7用不透光的材料盖住储藏在户外的组件，以免被阳光直射。
2.3环境条件
在如下条件下安装组件。
2.3.1 工作温度: ‐40℃～+85℃
2.3.2环境湿度: ≤85%RH
2.3.3最大风压：2400Pa
2.3.4最大雪压：5400Pa
2.3.5远离易燃气体，如石油、天然气等。
2.3.6 远离火焰。
2.3.7 不要在酸、碱、盐和硫磺的环境下安装组件
2.4电气注意事项
2.4.1 在通常条件下，光伏组件产生的电流及电压很有可能不同于标准条件的电性能参数。
因此，在确定连接到光伏组件输出的元件的额定电压、导线额定电流、保险丝规格和控件规格时，组件上标明的短路电流及开路电压的值应该再乘以系数1.25。
2.4.2 额定输出电流相同的组件可以串联在一起，总电压等于各个组件独立电压的总和。
2.4.3 额定输出电压相同的组件可以并联在一起，总电流等于各个独立组电流的总和。
2.4.4 如果使用到蓄电池，请按照电池制作商的要求。
2.5安装注意事项
2.5.1 远离小孩。
2.5.2 远离阴暗。
2.5.3 在安装之前检查组件表面、边框、接线盒、电缆和连接器是否完好。
2.5.4 为了确保组件能产生最大的功率，应选择合适的方向和角度安装组件。
一般情况下，阳光直射的条件下产生的功率最大。
2.5.5 地表面到组件边框的最小距离为115mm，安装在屋顶上的组件必须保证组件背面有空气流通。
2.5.6 推荐光伏组件安装倾斜角在10度以上，以便在下雨时起到自清洁作用。
2.5.7 建议将组件安装到常年没有阴影的地方来增加光伏系统的发电量。
在雷电活动频繁的地方，必须为光伏系统安装避雷装置。
2.5.8 在连接连接器之前应保持连接器干燥和干净防止雨淋受潮，并保证接插
件盖子的牢固，不要将潮湿、弄脏的或者是失效的接插头进行电气连接。
2.5.9 在光伏组件安装过程中或安装之后，请不要踩踏或是将重物放在组件表面上，以免造成电池片隐裂
2.6安装方式
2.6.1 夹具固定方式：使用合适的夹具固定太阳能光伏组件长边框
2.6.2 螺栓固定方式：使用抗腐蚀的螺栓通过太阳能光伏组件边框上的安装孔固定太阳能光伏组件
2.6.3 光伏组件必须用不锈钢的螺丝钉、螺母、垫圈通过组件后面长边上的安装孔安装时，涉及到特殊的扭矩要求的，请联系支架制造商。
2.6.4组件屋顶安装应满足耐火等级要求。
2.6.5 线缆要固定在边框上，避免线缆随风摆动拍打组件，引起组件内部受损。
2.7接地方式
2.7.1 所有的太阳能光伏组件边框和安装支架都必须按照各国相关的电工法规正确的接地，正确的接地方法是用合适的接地线将太阳能光伏组件和支架连接在一起。
接地线可以是铜、铜合金或是其他可以作为导线并且符合对应电工法规的材料。
接地线也必须通过合适的接地电极连接到地。
2.7.2确保组件、支架和大地之间的连接是有效的。
2.7.3组件铝边框后表面的接地孔贴有接地标志。
2.7.4为避免边框被腐蚀，接地部件接触边框的部分必须是不锈钢材质。
