南京航空航天2009年微机原理硕士研究生入学复试试题

南京航空航天大学-电工电子考研复习题(整理)(DOC)————————————————————————————————作者：————————————————————————————————日期：第十四章半导体器件3007在PN 结中形成空间电荷区的正、负离子都带电，所以空间电荷区的电阻率（ A ）。

(a)很高(b) 很低(c)等于N 型或P 型半导体的电阻率11023型号为2CP10 的正向硅二极管导通后的正向压降约为（ C ）。

(a) 1V (b) 0.2 V (c) 0.6 V15039电路如图1 所示，已知U = 6V，u =18sintV，波形如图2，二极管正向导通时的压降可忽略不计，则二极管两端电压uD 的波形为图3 中（）。

22061温度稳定性最好的稳压管是（A ）。

(a) 稳定电压UZ = 6 V 的管子(b) 稳定电压UZ > 6 V 的管子(c) 稳定电压U < 6 V 的管子23064稳压管的动态电阻rZ 是指（ B ）。

(a) 稳定电压与相应电流IZ 之比(b) 稳压管端电压变化量UZ 与相应电流变化量IZ 的比值(c) 稳压管正向压降与相应正向电流的比值24065动态电阻rZ 是表示稳压管的一个重要参数，它的大小对稳压性能的影响是（B ）。

(a) rZ 小则稳压性能差(b) rZ 小则稳压性能好(c) rZ 的大小不影响稳压性能34084晶体管的主要特点是具有（ B ）。

(a) 单向导电性(b) 电流放大作用(c) 稳压作用35086如果改变晶体管基极电压的极性，使发射结由正偏导通改为反偏，则集电极电流（ B ）。

(a) 反向(b) 近似等于零(c) 不变(d) 增大36088 晶体管处于截止状态时，集电结和发射结的偏置情况为（ B ）。

(a)发射结反偏集电结正偏(b) 发射结、集电结均反偏(c) 发射结、集电结均正偏(d) 发射结正偏，集电结反偏38091 晶体管的穿透电流ICEO 是表明（ A ）。

二、作图、分析、计算题（30分）
1 试根据图中注明的尺寸分析判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构，还是双摇杆机构？
2 如图所示为一尖顶移动从动件盘形凸轮机构从动件的部分运动线图。

试在图上补全各段的位移、速度及加速度曲线，并指出在哪些位置会出现刚性冲击？哪些位置会出现柔性冲击？
3 试标出题2中a图在图示位置时凸轮机构的压力角，凸轮从图示位置转过90°后推杆的位移；并标出图b推杆从图示位置升高位移s时，凸轮的转角和凸轮机构的压力角。

4 对于图示的凸轮机构，要求；
(1)写出该凸轮机构的名称；
(2)在图上标出凸轮的合理转向；
(3)画出凸轮的基圆；
(4)画出从升程开始到图示位置时推杆的位移s，
相对应的凸轮转角φ，B点的压力角α；
(5)画出推杆的行程H。

三、已知一对渐开线标准外啮合圆柱齿轮传动，其压力角α＝20°、模数m=5mm、中心距
a＝350mm、传动比i12＝9／5，试求两轮的齿数、分度圆直径、齿顶圆直径、基圆直径以及齿厚和齿槽宽。

（20分）
四根据上一题的一对齿轮传动，按比例作图，标明下列问题：（20分）（1）理论啮合线N1 N2；
（2）实际啮合线B1 B2；
（3）节圆、分度圆和基圆；
（4）啮合角α′及齿轮2齿顶圆压力角αa2；
（5）估算重合度ε，并绘出单齿及双齿啮合区；
（6）如果将其中心距加大2 mm，则此时的啮合角α'将加大、减小、还是保持不变?传动比i12将加大、减小、还是保持不变?。

注:①取长度比例尺μl=0.001m/mm；②过程可不用文字说明，但须保留作图线并标上符号。

一、问答题<本题共24分，每题6分）1、已知某系统闭环传递函数为，试估算系统单位阶跃响应的调节时间<=5%）。

2、某单位负反馈系统，其开环传递函数为G<s）=，当输入r<t）=3时，试求该系统的稳定输出。

3、某系统的特征方程如下，+3+3+9-4s-12=0，请用劳斯判据判断系统的稳定性，并求出系统所有的特征方程。

4、已知系统的状态方程为=x+u<a为实数），试用李雅普诺夫第二方法判断系统的稳定性，并说明物理意义。

二、已知系统的结构图如图1所示。

1、求输入R<s）和扰动N<s）同时作用下的系统输出Y<s）；2、若使系统输出完全不受扰动的影响，求,,,,,应满足的关系。

三、已知系统结构图如图2<a）所示，其中G<s）为无零点的二阶环节。

当(S>=0时，系统单位阶跃响应如图2<b）所示1.求G<s）的表达式。

2.若(S>=，在输入r(t>=时，稳态误差为零，试确定a、b。

<15分）四、某正反馈系统的结构图如图3所示，试求：1.绘制参数a从0 →∞变化的根轨迹。

2.当系统稳定情况下，求阻尼比最小时的闭环传递函数。

<15分）五、已知某最小相位系统的结构图如图4<a）所示。

其中，>0，前向通路G<s）的对数幅频特性曲线如图4<b）所示。

1.求G<s）的表达式。

2.用奈氏稳定判据分析使闭环系统稳定的的取值范围。

3.若=0.2时，求系统相角裕度。

六、系统结构图如图5所示，已知K=10，T=0.1时，截止频率=5. 若要求不变，如何改变K和T才能使系统相角裕度提高？<13分）七、某离散系统的结构图如图6所示，1.判断该系统的闭环稳定性；2.若r(t>=1(t>, 求c(2>、c(> 的数值。

<15分）提示：z[ ]=八、某非线性系统如图7所示，已知非线性环节描述函数为N(A>= ,1. 分析参数K对系统自由运动的影响；2. 若能产生自激振荡，试求使系统输出c<t）处振幅为1时的自激振荡频率和参数K的值。

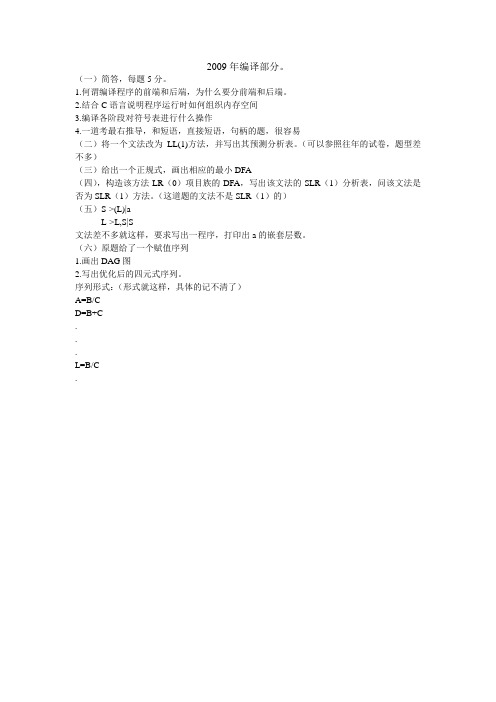

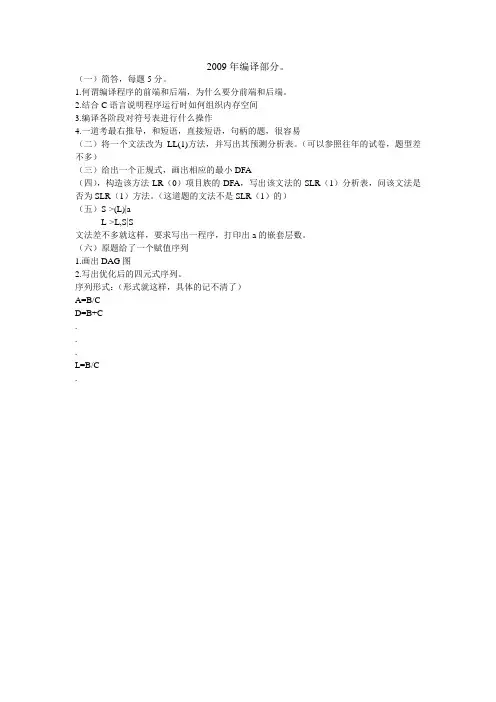

（一）简答，每题5分。

1.何谓编译程序的前端和后端，为什么要分前端和后端。

2.结合C语言说明程序运行时如何组织内存空间3.编译各阶段对符号表进行什么操作4.一道考最右推导，和短语，直接短语，句柄的题，很容易（二）将一个文法改为LL(1)方法，并写出其预测分析表。

（可以参照往年的试卷，题型差不多）（三）给出一个正规式，画出相应的最小DFA（四），构造该方法LR（0）项目族的DFA，写出该文法的SLR（1）分析表，问该文法是否为SLR（1）方法。

（这道题的文法不是SLR（1）的）（五）S->(L)|aL->L,S|S文法差不多就这样，要求写出一程序，打印出a的嵌套层数。

（六）原题给了一个赋值序列1.画出DAG图2.写出优化后的四元式序列。

序列形式：（形式就这样，具体的记不清了）A=B/CD=B+C...L=B/C.1）简答题解释符号表在编译过程各个阶段的作用；描述C语言在不允许递归的情况下，是否必须为动态分配2）写一个文法使语言为L（G）={1^n a 0^n 1^m a 0^m|n为偶数，m为奇数}3）已知r=(a*|b*)*b(ba)*,画出最小DFA4）E-->[F]E|[F]F-->i|Fi改写成LL(1)；并画出预测分析表5)已知S->bTc|aT->RR->R/S|S构造活前缀的DFA，及画出SLR分析表6）文法如下：P->D|D;D|id：T|proc id；D；S写一个语法制导定义，打印改程序一共声明了多少个id；写一个翻译方案，打印该程序每个变量id的嵌套深度。

7）给出了一段程序，划分基本块并画出程序流图；画出DAG图编译原理的题目都比较主流，比较容易，但第6题，可能大家复习的时候并不是很注意语法制导翻译那块，我这里给出这题的参考答案：6）1：为D设置一个综合属性i，用于计算D中含id的个数，语法制导定义如下：产生式语义规则P->D printf(D.i)D->D1;D2 D.i:=D1.i+D2.iD->id:T D.i:=1D->proc id;D1;S D.i:=D1.i+12：为D设置一个继承属性h，用以计算D所在的嵌套深度，翻译方案如下：P->{D.h:=1} DD->{D1.h:=D.h} D1 ; {D2.h:=D.h} D2D->id: T {print(，D.h)}D->proc id；{D1.h:=D.h+1} D1；S2011年编译原理（编译的题目总体来说比较主流）一：解释编译程序的前端和后端，为什么？二：内存分配策略三: 给出a^ia^nb^nb^j,其中i,j>0,n>=0四：a(ab)*b写出最小DFA五：LL（1）文法的改写，预测分析表，常规题目，不过要注意提取左因子六：SLR分析器的分析表构造，具体文法记不得了，可以参考类似提醒，每年不同七：语法制导，具体文法也记不得了，每年都不同，不过看这趋势，应该每年都考的八：给了一串赋值序列给出DAG图，然后优化。

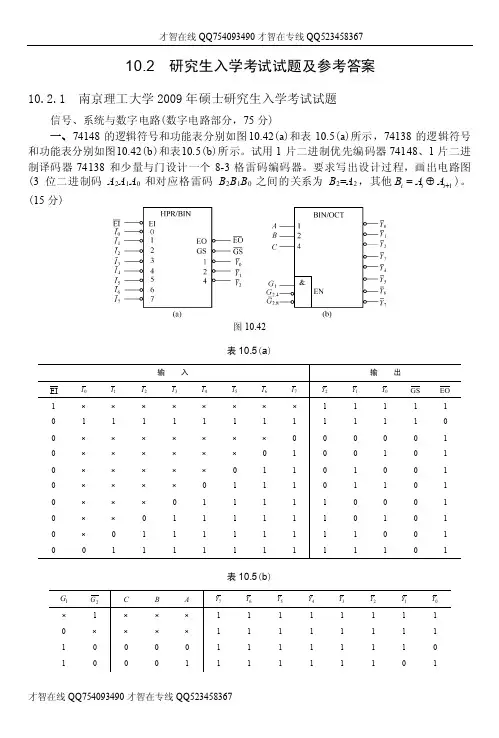

10.2 研究生入学考试试题及参考答案10.2.1 南京理工大学2009年硕士研究生入学考试试题信号、系统与数字电路(数字电路部分，75分)一、74148的逻辑符号和功能表分别如图10.42(a )和表10.5(a )所示，74138的逻辑符号和功能表分别如图10.42(b )和表10.5(b )所示。

试用1片二进制优先编码器74148、1片二进制译码器74138和少量与门设计一个8-3格雷码编码器。

要求写出设计过程，画出电路图(3位二进制码A 2A 1A 0和对应格雷码B 2B 1B 0之间的关系为B 2=A 2，其他1i i i B A A +=⊕)。

(15分)图10.42 表10.5(a )表10.5(b )注：表中22A 2B G G G =+。

二、试用双4选1数据选择器74153和少量门设计一个有4个输入X 3、X 2、X 1、X 0和2个输出Y 1、Y0的逻辑电路。

电路输入为余3BCD 码，输出为用2位二进制数表示的输入码中“1”的个数，例如，当输入X 3X 2X 1X 0=1010时，输出Y 1Y 0=10。

当非余3码(伪码)输入时，要求输出Y 1Y 0=00。

要求写出设计过程，画出电路图(规定X 3、X 2分别和数据选择器地址码的高、低位相连接，74153的逻辑符号和功能表分别如图10.43和表10.6所示)。

(15分)图10.43三、试用二进制同步计数器74161设计一个可控BCD 码计数器。

电路有一个控制端K ，当K = 0时，电路为8421BCD 码计数器；当K =1时，电路为2421BCD 码计数器。

规定设计电路采用反馈置数法。

要求写出设计过程，画出电路图(2421BCD 码见表10.7(a )，74161逻辑符号和功能表见图10.44和表10.7(b ))。

(15分)图10.44表10.7(b )表10.6表10.7(a )四、试用D 触发器和少量门设计一个能产生序列信号为00001101的移存型序列信号发生器。

微机原理复习题1．计算机是通过____________、____________、____________总线把各个部件连接在一起，构成一个系统。

（数据、地址、控制）2．微处理器的字长是指____________________。

（一次处理二进制位数）3．微处理器的主频是指____________________。

（处理器时钟频率）4．8086CPU有________根数据线，________根地址线，可寻址的地址空间达到________字节，数据总线与地址总线是以________________方式复用，其经加电复位后，执行第一条指令的物理地址是________________。

（16、20、1M、分时、FFFF0H）5．从功能上，8086CPU可分为________________和________________两部分。

（总线接口单元BIU、执行单元EU）6．8086/8088CPU内部共有________个________位寄存器。

（14、16）7．8086/8088CPU内部共有________个________位段寄存器，分别是________、________、________和________，用来存放16位的________。

（4、16、CS、DS、SS、ES、段基地址）8．8086/8088CPU内部用来存放下一条要执行的指令的偏移地址的寄存器是________，它与段寄存器________配合产生下一条要执行的指令的________地址。

（IP、CS、物理）9．8086/8088CPU内部标志寄存器________用来存放6个________标志位和3个________标志位。

（FLAGS、状态、控制）10．8086/8088CPU内部共有________个16位通用寄存器，其中________、________、________和________可分别分为2个8位寄存器使用。

南京航空航天大A3. RD低电平，WR三态，M/IO低电平B3. RD三态，WR低电平，M/IO高电平C3.RD低电平，WR高电平，M/IO高电平D3.RD高电平,WR低电平，M/IO高电平9. 8086/8088中断系统可处理__B1__个中断源，中断类型码的范围为__A2__,中断向量设置在内存__A3__, 优先权最高、最低的中断分别是___A4___。

A1. 255 B1. 256 C1. 128 D1. 1024A2. 0～255 B2. 1～255 C2. 0～127 D2. 0～1023A3. 00000H~003FFH B3. 00400H~007FFH C3. FFFFFH~FF800HA4. 除法出错, 单步B4. NMI, 单步C4. NMI, INTR D4. 除法出错, INTR10．当8253定时器0的时钟脉冲为1MHZ时，其二进制计数时的最大定时时间为B1 ，这时写入定时器的初值为A2 。

A1. 65.535ms B1. 65.536ms C1. 131.71ms D1. 131.72msA2. 0000H B2. FFFFH C2. 0001H D2. FFFEH11. 8255工作于中断方式传送数据时，可供使用的8位数据端口个数有__B 。

A.1B.2C. 3D. 412. 设异步串行通信时，每个字符对应1个起始位，7个信息位，1个奇/偶校验位和2个停止位，每秒传送这样字符240个，其波特率为___B__ b/s。

A . 2400 B. 2640 C. 1200 D. 192013. 在汇编过程中不产生指令码，只用来指示汇编程序如何汇编的指令是___B___。

A.汇编指令B.伪指令C.机器指令D.宏指令14. 汇编语言源程序经汇编后，可直接生成___B___。

A. .OBJ及.ASM文件B. .OBJ及.LST文件C. .LST及.ASM文件D. .OBJ 、.LST及.ASM文件（3）单片6116的存储容量是 2K ×8bit 。
